تاچ پنل ۴ اینچ HDL مدل MPTL4C.48 از سری Granite Display، یک پنل دیواری چندمنظوره برای کنترل بخش‌های مختلف ساختمان هوشمند مبتنی بر HDL Buspro است. این مدل با نمایشگر تمام‌لمسی ۴ اینچی، امکان مدیریت روشنایی، پرده برقی، سناریوها، تهویه مطبوع، گرمایش از کف، سیستم صوتی و هوای تازه را از یک نقطه در اختیار کاربر قرار می‌دهد.

نمایشگر با رزولوشن 720×720 پیکسل، سنسورهای داخلی دما و رطوبت و سنسور مجاورت، امکانات کنترلی این پنل را کامل‌تر می‌کنند. همچنین قابلیت‌هایی مانند قفل صفحه، Sleep Mode و تنظیم روشنایی نمایشگر برای استفاده روزمره در نظر گرفته شده‌اند.

کنترل یکپارچه روشنایی

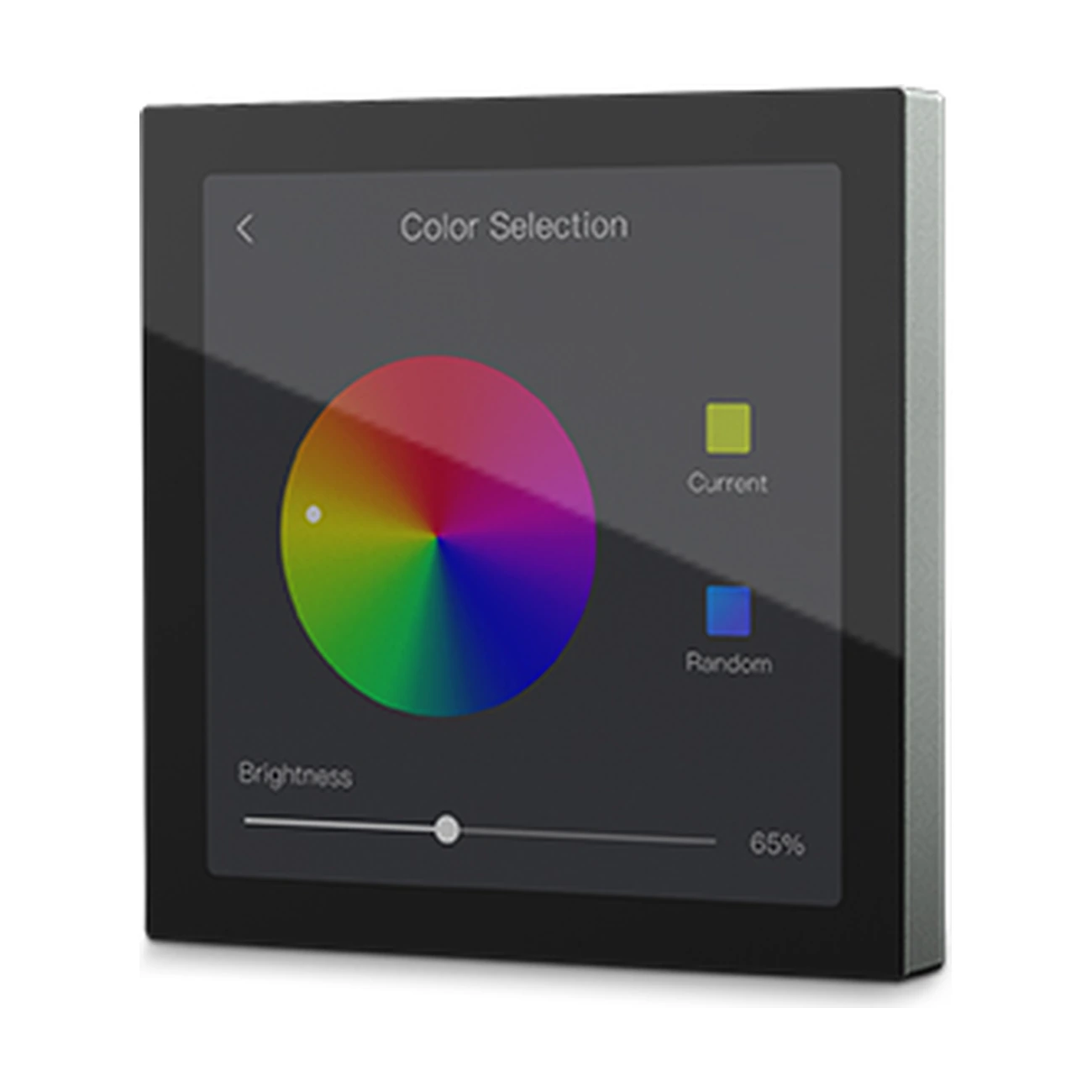

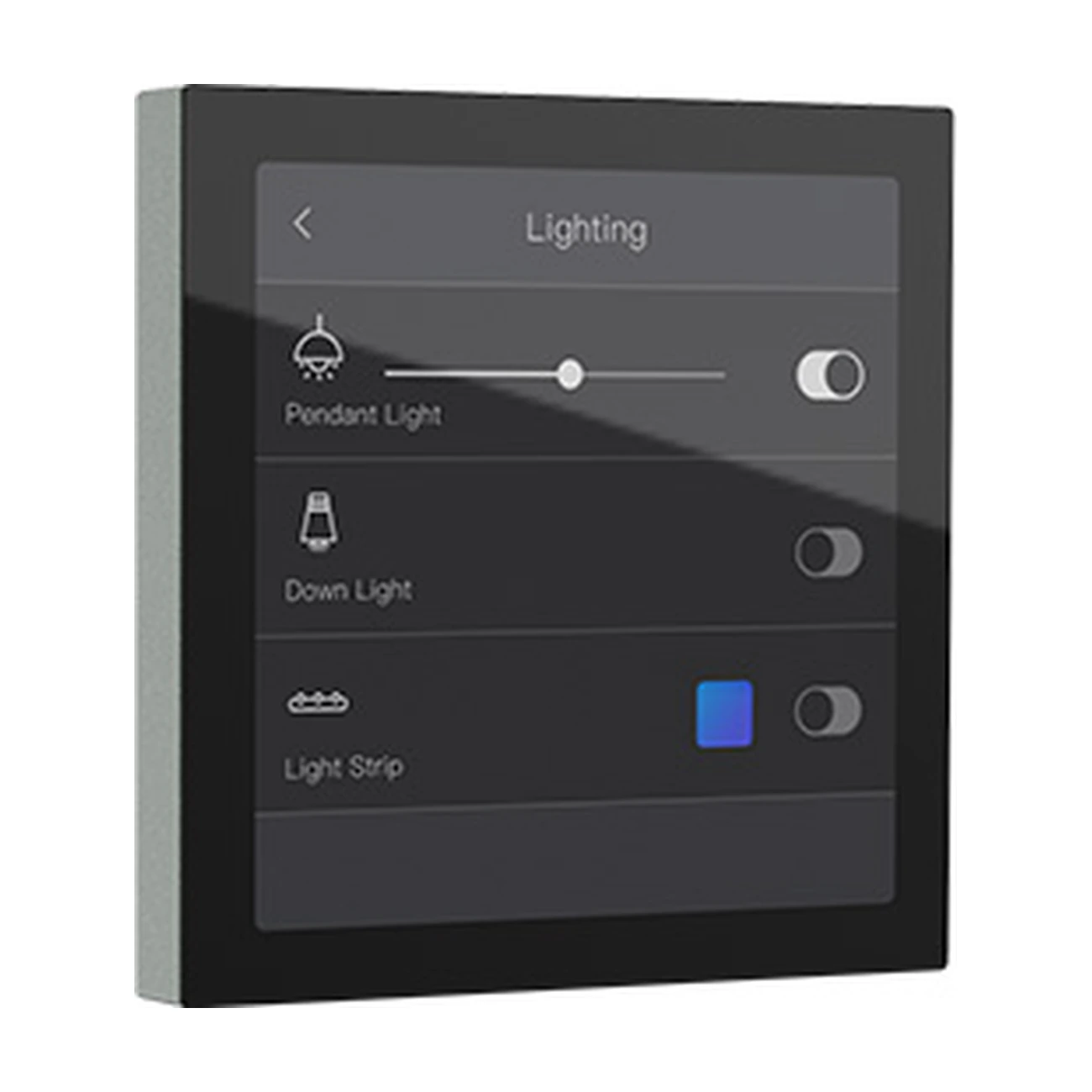

بخش Lighting امکان تعریف حداکثر ۶۴ کلید کنترلی را فراهم می‌کند و از کنترل رله، دیمر، RGB و CCT پشتیبانی می‌کند. به این ترتیب مدارهای مختلف روشنایی را می‌توان از طریق یک رابط مرکزی مدیریت کرد.

کنترل پرده‌های برقی

MPTL4C.48 امکان کنترل حداکثر ۸ موتور پرده را دارد. بازکردن، بستن، توقف، تنظیم درصد بازشدگی و کنترل زاویه از جمله فرمان‌هایی هستند که برای پرده‌های سازگار در اختیار کاربر قرار می‌گیرند.

مدیریت سناریوهای هوشمند

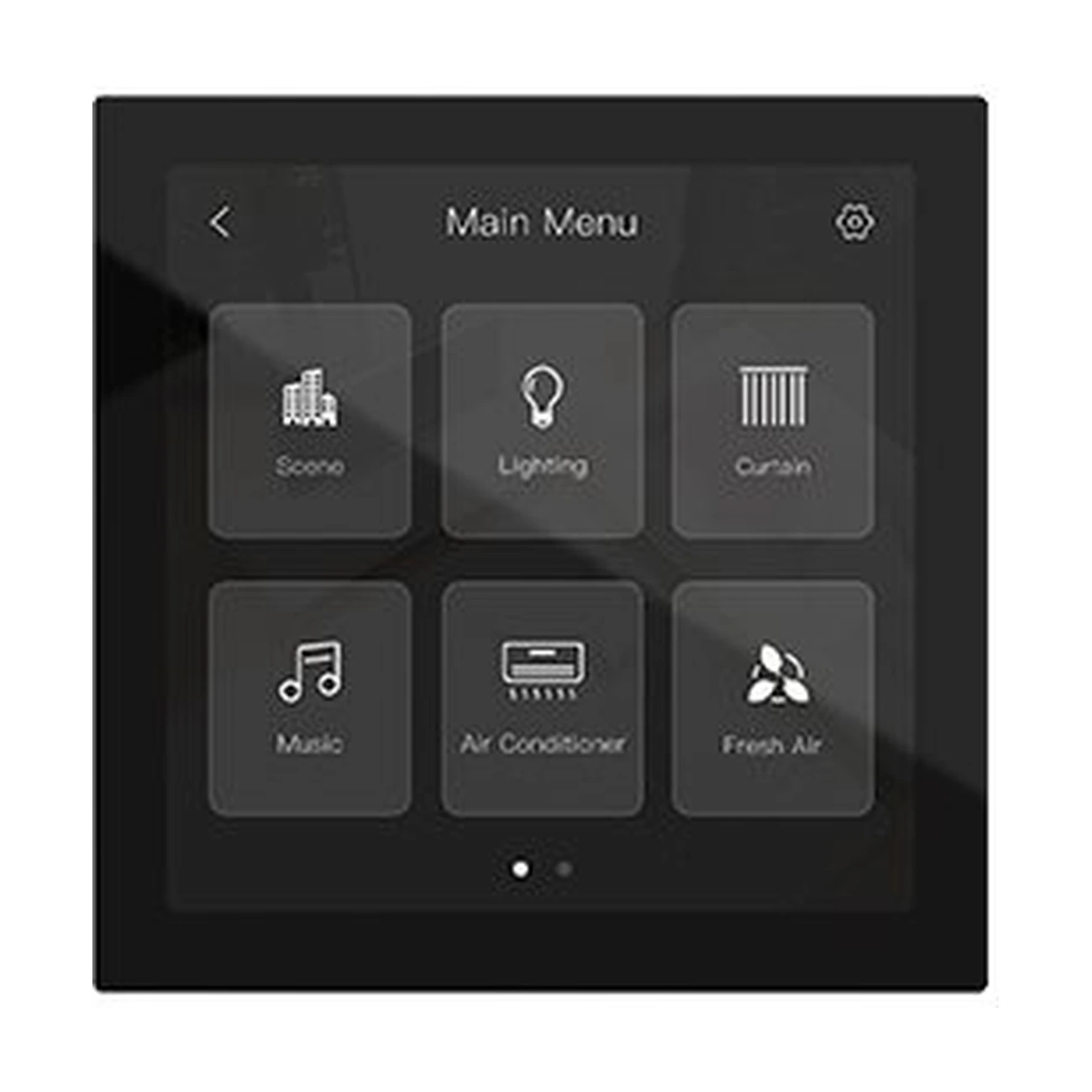

این پنل از حداکثر ۳۲ سناریو پشتیبانی می‌کند. سناریوهای تعریف‌شده در سیستم را می‌توان مستقیماً از روی نمایشگر اجرا کرد و برای عملکردهای پرکاربرد نیز کلیدهای میانبر در رابط اصلی پنل در نظر گرفته شده است.

کنترل تهویه مطبوع

امکان مدیریت حداکثر ۸ سیستم تهویه مطبوع از طریق این پنل وجود دارد. کاربر می‌تواند روشن و خاموش‌کردن، دمای تنظیمی، سرعت فن و حالت عملکرد سیستم را از روی نمایشگر کنترل کند.

مدیریت گرمایش از کف

MPTL4C.48 قابلیت کنترل حداکثر ۸ ماژول گرمایش از کف را دارد. تنظیم دما و انتخاب حالت‌هایی مانند Normal، Day، Night، Away و Auto از قابلیت‌های این بخش هستند.

کنترل سیستم صوتی و هوای تازه

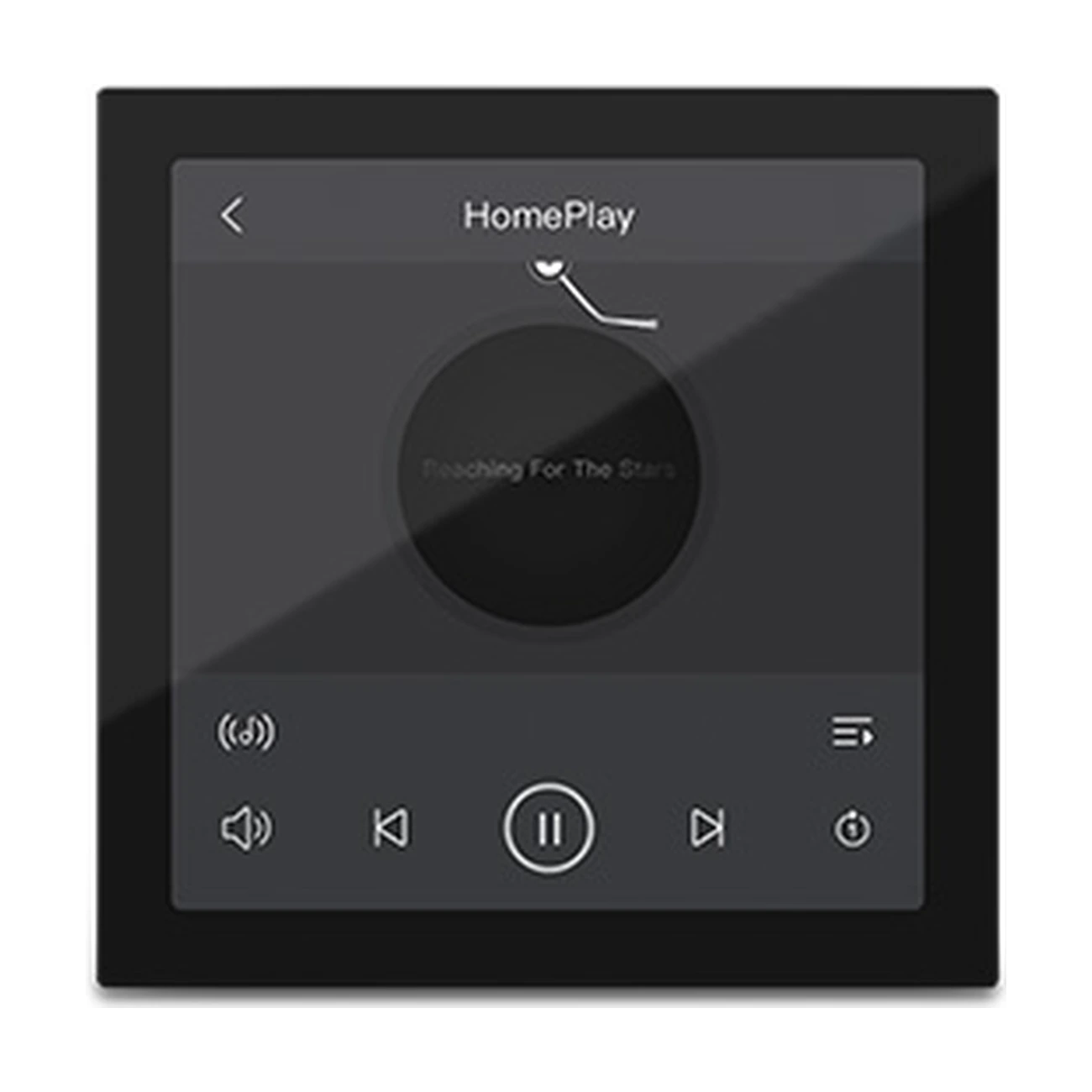

این پنل امکان مدیریت حداکثر ۸ پخش‌کننده موسیقی و ۸ سیستم هوای تازه را نیز فراهم می‌کند. برای سیستم هوای تازه، کنترل روشن و خاموش، سرعت فن و تغییر Mode در دسترس است.

سنسور دما و رطوبت داخلی

سنسورهای داخلی دما و رطوبت امکان دریافت اطلاعات محیطی را از طریق خود پنل فراهم می‌کنند. در نتیجه برای نمایش این پارامترها، پنل به سنسورهای داخلی خود مجهز است.

سنسور مجاورت

وجود Proximity Sensor باعث می‌شود نمایشگر با تشخیص نزدیک‌شدن کاربر فعال شود. این قابلیت در کنار Sleep Mode باعث می‌شود صفحه در زمان عدم استفاده خاموش بماند و هنگام مراجعه کاربر آماده استفاده شود.

نمایشگر لمسی ۴ اینچی

این مدل دارای نمایشگر LCD تمام‌لمسی ۴ اینچی با رزولوشن 720×720 پیکسل است. قابلیت Screen Lock، تنظیم روشنایی Backlight و Sleep Mode نیز برای مدیریت عملکرد نمایشگر در نظر گرفته شده‌اند.

ارتباط با HDL Buspro

MPTL4C.48 برای سیستم HDL Buspro طراحی شده است. پنل از قابلیت تشخیص ولتاژ Buspro برخوردار بوده و امکان Online Update از طریق HDL Buspro Setup Tool را نیز دارد.

نصب توکار

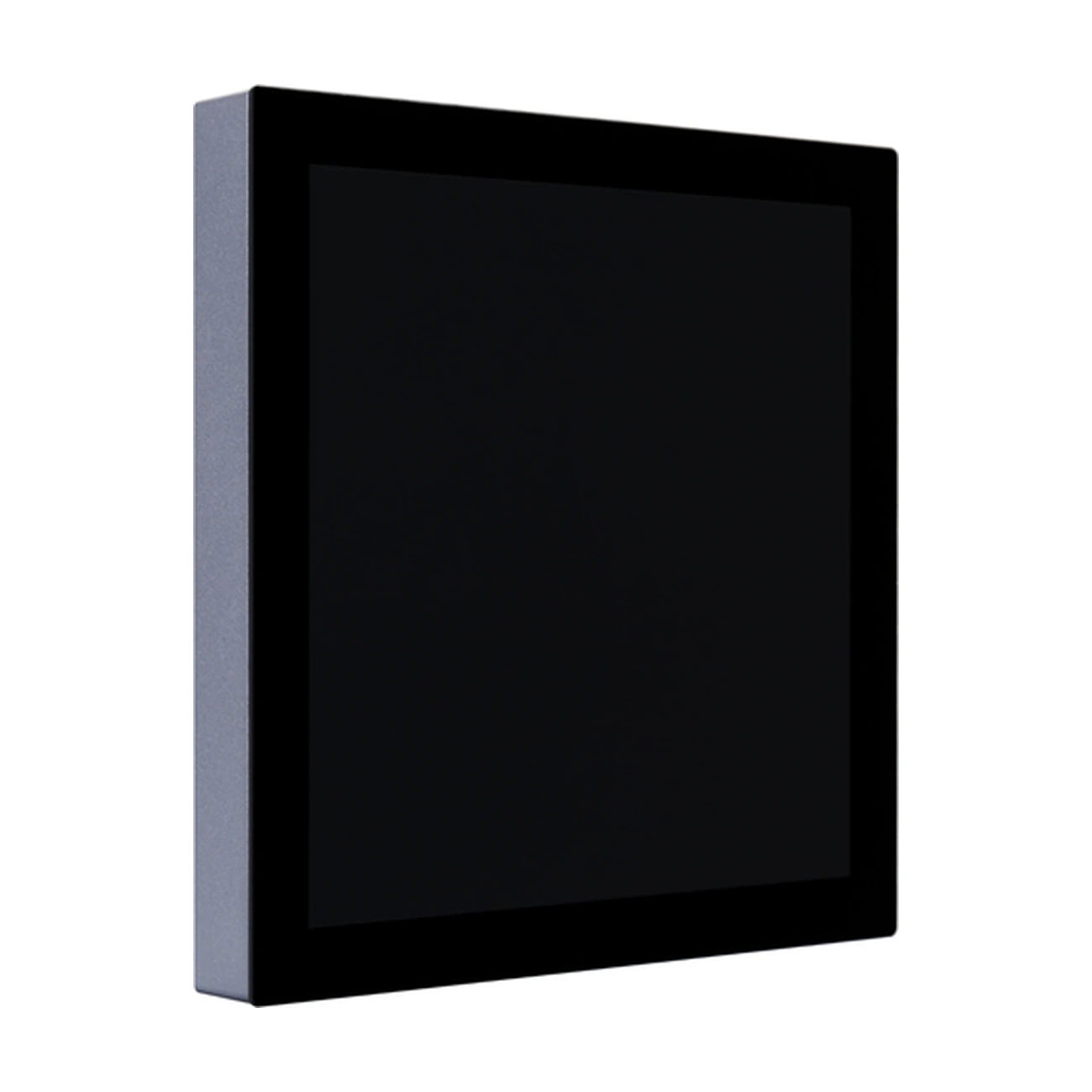

این پنل برای نصب داخل Wall Box طراحی شده و برای راه‌اندازی به Panel Power Interface نیاز دارد. ابعاد پنل 86×86×11 میلی‌متر است و طراحی جمع‌وجور آن برای نصب دیواری در فضاهای داخلی در نظر گرفته شده است.

مشخصات الکتریکی و فیزیکی فوق مطابق دیتاشیت V2 همین مدل هستند.

کاربرد تاچ پنل HDL MPTL4C.48

تاچ پنل HDL مدل MPTL4C.48 برای ایجاد یک نقطه کنترل مرکزی در ساختمان هوشمند طراحی شده است. به‌جای مراجعه به کنترلرهای جداگانه، کاربر می‌تواند روشنایی، پرده، تهویه، گرمایش، موسیقی، هوای تازه و سناریوهای تعریف‌شده را از طریق یک پنل دیواری مدیریت کند.

ترکیب نمایشگر لمسی، ظرفیت بالای کنترل تجهیزات و سنسورهای دما، رطوبت و مجاورت، این مدل را به یک رابط کاربری چندمنظوره برای پروژه‌های مبتنی بر HDL Buspro تبدیل می‌کند.
