پنل هوشمند ۸ کلید HDL مدل MPL8.46-A

پنل هوشمند ۸ کلید HDL مدل MPL8.46-A

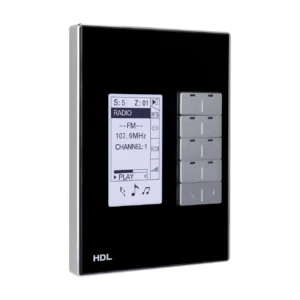

پنل هوشمند ۸ کلید HDL مدل MPL8.46-A از سری DLP، یک پنل دیواری چندمنظوره برای سیستم هوشمند HDL Buspro است. این محصول از ۸ کلید فلزی با نشانگر LED قابل تنظیم و نمایشگر LCD بهره می‌برد و برای کنترل بخش‌های مختلف ساختمان هوشمند مانند روشنایی، پرده، سناریو، تهویه مطبوع، گرمایش از کف و موسیقی قابل برنامه‌ریزی است.

این مدل نسخه US Standard خانواده DLP محسوب می‌شود و برای نصب در قوطی دیواری استاندارد US طراحی شده است.

نمایشگر LCD و ۸ کلید قابل برنامه‌ریزی

MPL8.46-A دارای ۸ کلید کنترلی است که برای هرکدام می‌توان عملکرد موردنظر را در سیستم تعریف کرد. نشانگر LED کلیدها نیز وضعیت فرمان یا تجهیز تحت کنترل را نمایش می‌دهد و شدت روشنایی LEDها و نور پس‌زمینه LCD قابل تنظیم است.

نمایشگر LCD دارای رزولوشن 240×80 پیکسل است و امکان استفاده از آیکون‌های اختصاصی برای کلیدها وجود دارد؛ در نتیجه عملکرد کلیدهای مختلف را می‌توان به‌شکل واضح‌تری روی پنل مشخص کرد.

کنترل روشنایی، پرده و سناریوها

کلیدهای این پنل از حالت‌های برنامه‌ریزی متنوعی مانند Single On، Single Off، Single On/Off، Combination، Double Click، Momentary و Short/Long Press پشتیبانی می‌کنند.

از طریق این کلیدها می‌توان فرمان‌هایی مانند اجرای Scene و Sequence، کنترل کانال روشنایی، پرده و فرمان‌های عمومی سیستم را تعریف کرد. برای پرده نیز فرمان‌های بازکردن، بستن و توقف در دسترس هستند.

صفحات اختصاصی کنترل تجهیزات

ساختار DLP دارای ۷ صفحه کنترلی است؛ چهار صفحه نخست برای کنترل‌های عمومی در نظر گرفته شده‌اند و صفحات اختصاصی نیز برای تهویه مطبوع، سیستم موسیقی و گرمایش از کف وجود دارند.

در بخش تهویه مطبوع، قابلیت‌هایی مانند روشن و خاموش‌کردن سیستم، سرمایش و گرمایش، تنظیم دما، تنظیم سرعت فن و انتخاب حالت عملکرد در نظر گرفته شده است. پنل همچنین از تنظیم دما و حالت عملکرد گرمایش از کف پشتیبانی می‌کند.

امکانات برنامه‌ریزی کلیدها

این پنل امکان ترکیب کلیدها، تعریف عملکرد برای یک یا چند هدف و استفاده از قابلیت Mutual Exclusion را فراهم می‌کند. در حالت Mutual Exclusion می‌توان گروهی از کلیدها را به‌گونه‌ای تنظیم کرد که نشانگر آخرین کلید انتخاب‌شده روشن باقی بماند.

همچنین قابلیت ادغام دو کلید وجود دارد تا دو کلید مجاور به‌عنوان یک کلید واحد عمل کنند.

ارتباط HDL Buspro

ارتباط MPL8.46-A با تجهیزات سیستم هوشمند از طریق پروتکل HDL Buspro انجام می‌شود. پنل از به‌روزرسانی آنلاین پشتیبانی کرده و برای عملکرد به Panel Power Interface مخصوص خود نیاز دارد.

تغذیه این مدل 24V DC و میزان مصرف آن 30mA در 24V DC اعلام شده است.

نصب در قوطی استاندارد US

یکی از تفاوت‌های مهم MPL8.46 با MPL8.48 در ساختار نصب آن است. MPL8.46 برای US Wall Box طراحی شده و ابعاد آن 86×116.5×10.5 میلی‌متر است. بدنه محصول از ترکیب شیشه، آلومینیوم، ABS و PC ساخته شده و درجه حفاظت آن IP20 است.

کاربرد پنل HDL MPL8.46-A

MPL8.46-A برای پروژه‌های هوشمندسازی مبتنی بر HDL Buspro طراحی شده است که به یک پنل دیواری فیزیکی و قابل برنامه‌ریزی نیاز دارند. ترکیب نمایشگر LCD، هشت کلید، صفحات متعدد و حالت‌های متنوع برنامه‌ریزی امکان کنترل چندین عملکرد ساختمان را از یک نقطه فراهم می‌کند.

این پنل به‌ویژه برای کنترل روشنایی، سناریوها، پرده، تهویه مطبوع، گرمایش از کف و موسیقی قابل استفاده است و نسخه MPL8.46 به دلیل ساختار US Standard برای نصب در قوطی دیواری استاندارد US طراحی شده است.
