تاچ‌پنل صوتی S.O.S مدل JX400H

تاچ‌پنل صوتی JX400H

تاچ پنل صوتی JX400H یک پنل صوتی دیواری توکار با نمایشگر رنگی و لمسی ۵ اینچی است که برای پخش و کنترل موسیقی در سیستم‌های صوتی ساختمان طراحی شده است. این مدل با برخورداری از چهار کانال خروجی، ورودی‌های متنوع برای پخش موسیقی و طراحی توکار، امکان اجرای سیستم صوتی دیواری را فراهم می‌کند.

توان خروجی کل JX400H برابر با ۱۰۰ وات است که در قالب ۴ کانال ۲۵ وات ارائه می‌شود. در بخش صوتی این پنل نیز از چیپ‌های Yamaha استفاده شده است. برای پخش موسیقی می‌توان از بلوتوث، USB، کارت SD، ورودی AUX و رادیو FM استفاده کرد و دستگاه به خروجی AUX نیز مجهز است.

روش‌های پخش موسیقی در تاچ‌پنل صوتی JX400H

تاچ پنل صوتی JX400H از چند منبع مختلف برای دریافت و پخش موسیقی پشتیبانی می‌کند. وجود بلوتوث امکان اتصال بی‌سیم دستگاه‌های سازگار را فراهم می‌کند و در کنار آن، ورودی USB و درگاه کارت SD برای پخش فایل‌های صوتی در دسترس هستند.

این مدل همچنین دارای ورودی AUX است و می‌توان سیگنال صوتی را از طریق اتصال سیمی وارد پنل کرد. خروجی AUX نیز در مشخصات JX400H در نظر گرفته شده است.

رادیو FM یکی دیگر از امکانات پخش این مدل محسوب می‌شود. در نتیجه کاربر برای انتخاب منبع پخش به بلوتوث، USB، کارت SD، AUX و رادیو FM دسترسی دارد.

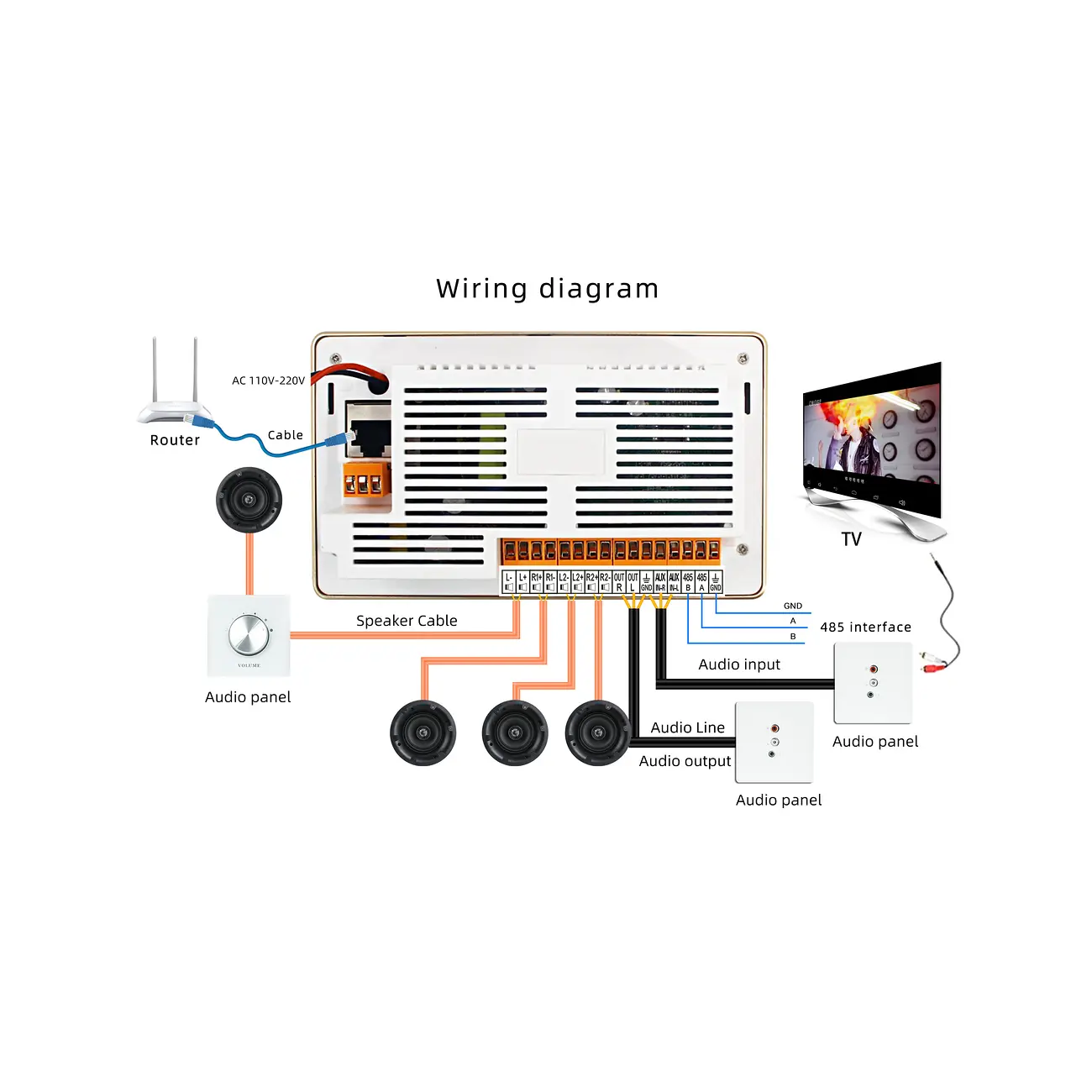

توان خروجی ۱۰۰ وات با ۴ کانال

توان خروجی تاچ پنل صوتی JX400H در مجموع ۱۰۰ وات است. این توان میان چهار کانال تقسیم شده و هر کانال دارای توان خروجی ۲۵ وات است.

در ساختار صوتی این مدل از چیپ‌های Yamaha استفاده شده است. وجود چهار کانال خروجی یکی از مشخصات مهم JX400H برای طراحی سیستم صوتی است و هنگام انتخاب اسپیکرها باید مشخصات خروجی پنل و طراحی کلی سیستم صوتی مورد توجه قرار گیرد.

در اطلاعات ارائه‌شده برای این محصول، امپدانس و مشخصات دقیق اسپیکرهای قابل اتصال ذکر نشده است؛ بنابراین تعداد، توان یا نوع اسپیکر مناسب برای JX400H نباید بدون اطلاعات تکمیلی تعیین شود. این رویکرد مطابق بریف محصول‌نویسی نابان است که از تکمیل مشخصات فنی بر اساس حدس یا مدل‌های مشابه جلوگیری می‌کند.

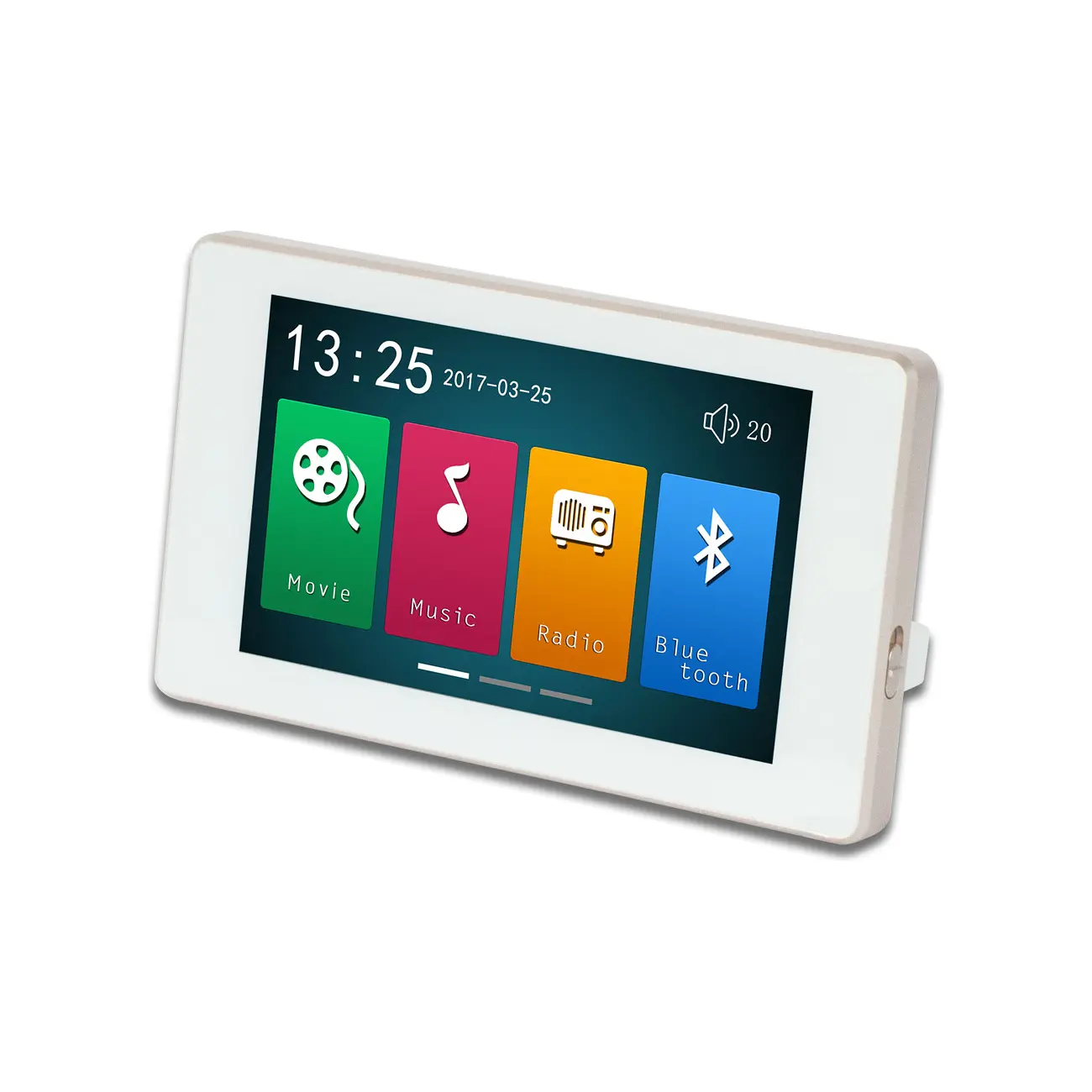

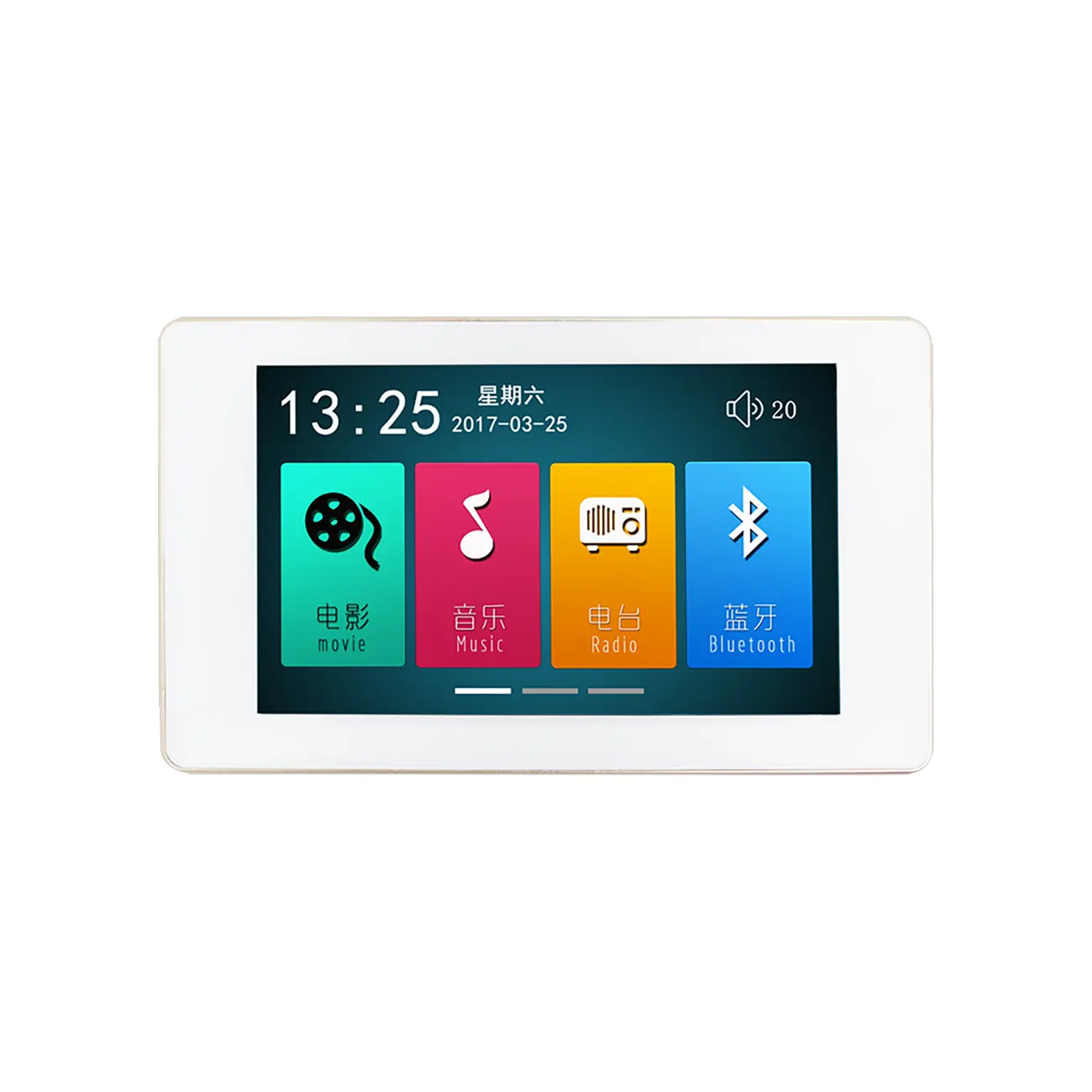

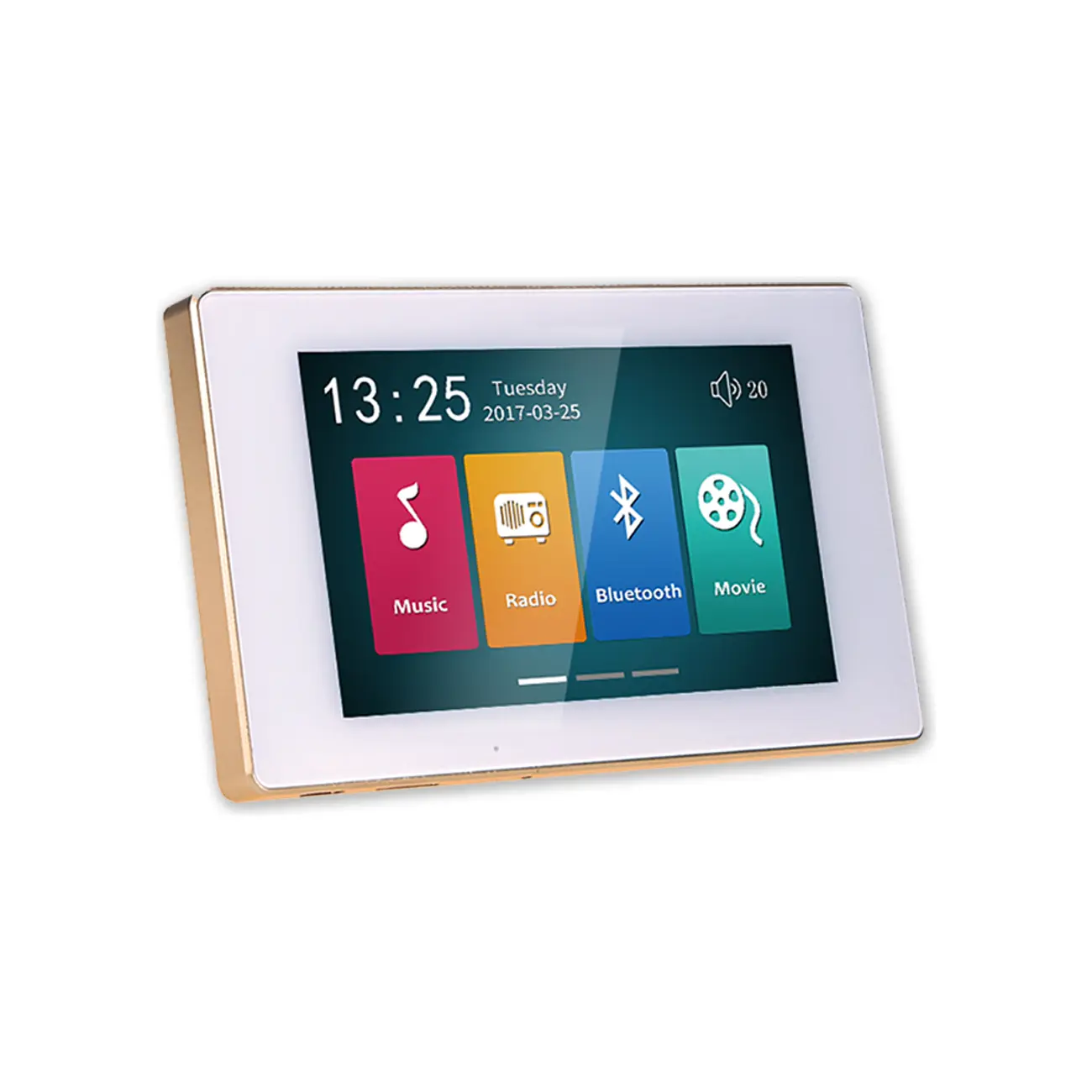

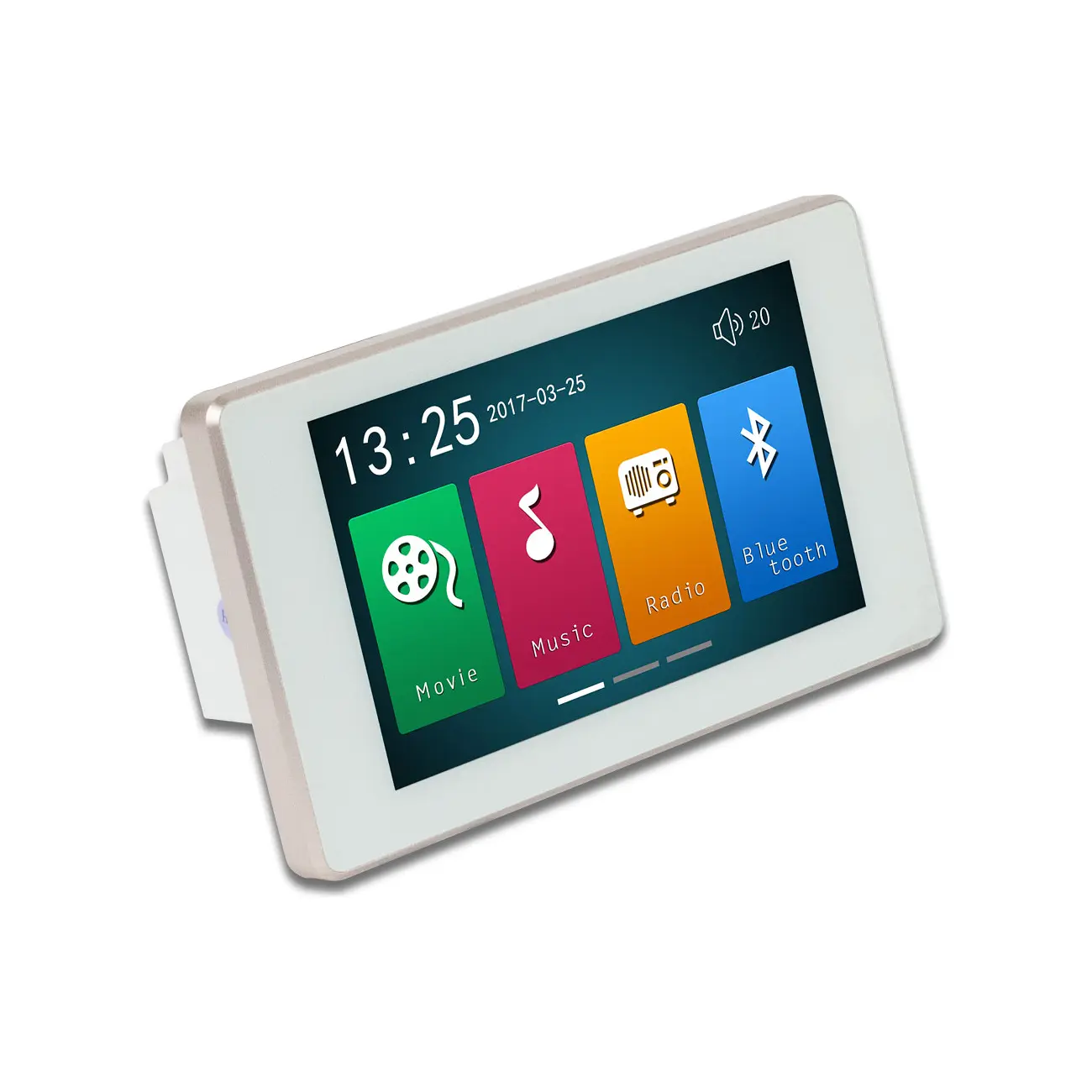

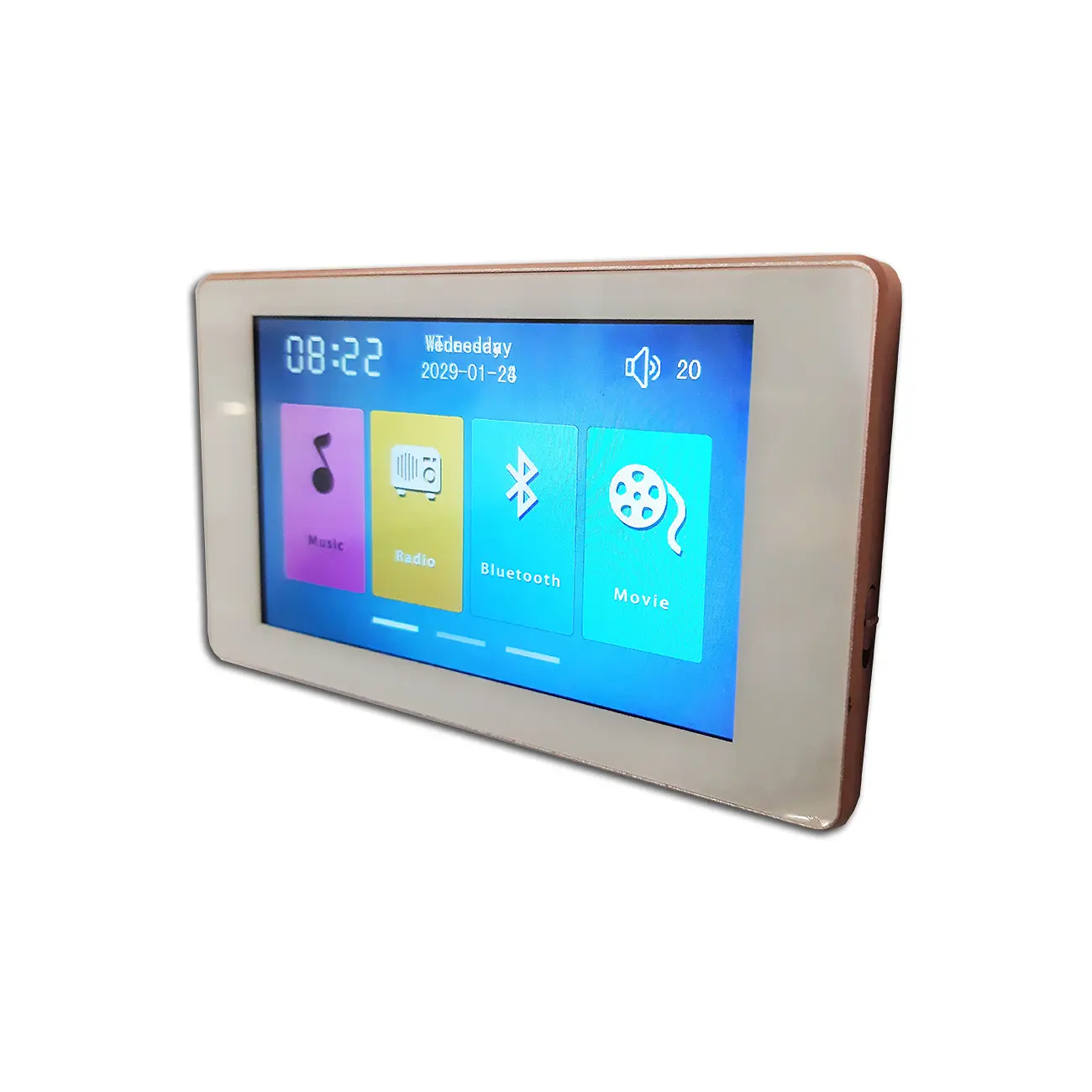

نمایشگر رنگی و لمسی ۵ اینچی

در قسمت جلویی تاچ پنل صوتی JX400H یک نمایشگر رنگی و لمسی ۵ اینچی قرار گرفته است. این نمایشگر رابط اصلی برای کار با پنل و امکانات آن محسوب می‌شود.

علاوه بر صفحه لمسی، JX400H از ریموت کنترل IR نیز پشتیبانی می‌کند و ریموت مربوط به آن داخل جعبه محصول قرار دارد. بنابراین علاوه بر کنترل مستقیم از روی نمایشگر، ریموت IR نیز برای کار با دستگاه در اختیار کاربر قرار می‌گیرد.

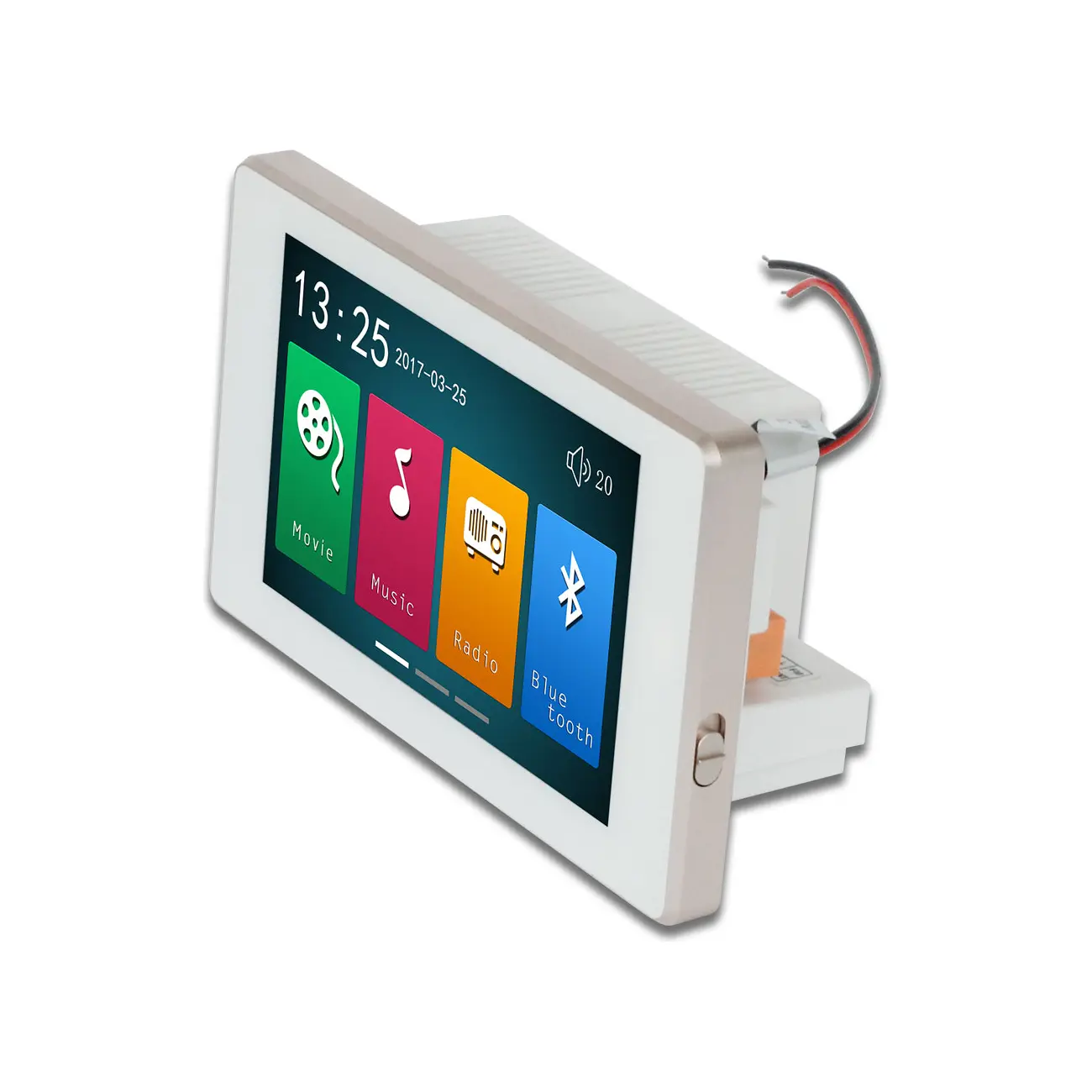

طراحی توکار با دور فلزی طلایی

JX400H یک پنل صوتی دیواری با نصب توکار است و در طراحی ظاهری آن از دور فلزی طلایی استفاده شده است. قوطی مخصوص توکار و رینگ فلزی موردنیاز برای نصب نیز همراه دستگاه ارائه می‌شوند.

ابعاد خود پنل ۱۸۶ میلی‌متر عرض، ۸۶ میلی‌متر ارتفاع و ۵۲ میلی‌متر عمق است. ابعاد قوطی مخصوص نصب نیز ۱۳۶ میلی‌متر عرض، ۷۶ میلی‌متر ارتفاع و ۶۵ میلی‌متر عمق اعلام شده است.

به همین دلیل، پیش از اجرای محل نصب بهتر است ابعاد قوطی در طراحی و اجرای دیوار در نظر گرفته شود تا فضای لازم برای قرارگیری آن وجود داشته باشد.

برق ورودی ۲۲۰ ولت AC

برق ورودی تاچ پنل صوتی JX400H برابر با ۲۲۰ ولت AC است. این مشخصه باید هنگام آماده‌سازی زیرساخت و محل نصب پنل مورد توجه قرار گیرد.

ازآنجاکه دستگاه به‌صورت توکار نصب می‌شود، محل قرارگیری پنل، قوطی و زیرساخت برق موردنیاز بهتر است پیش از تکمیل محل نصب مشخص شود.

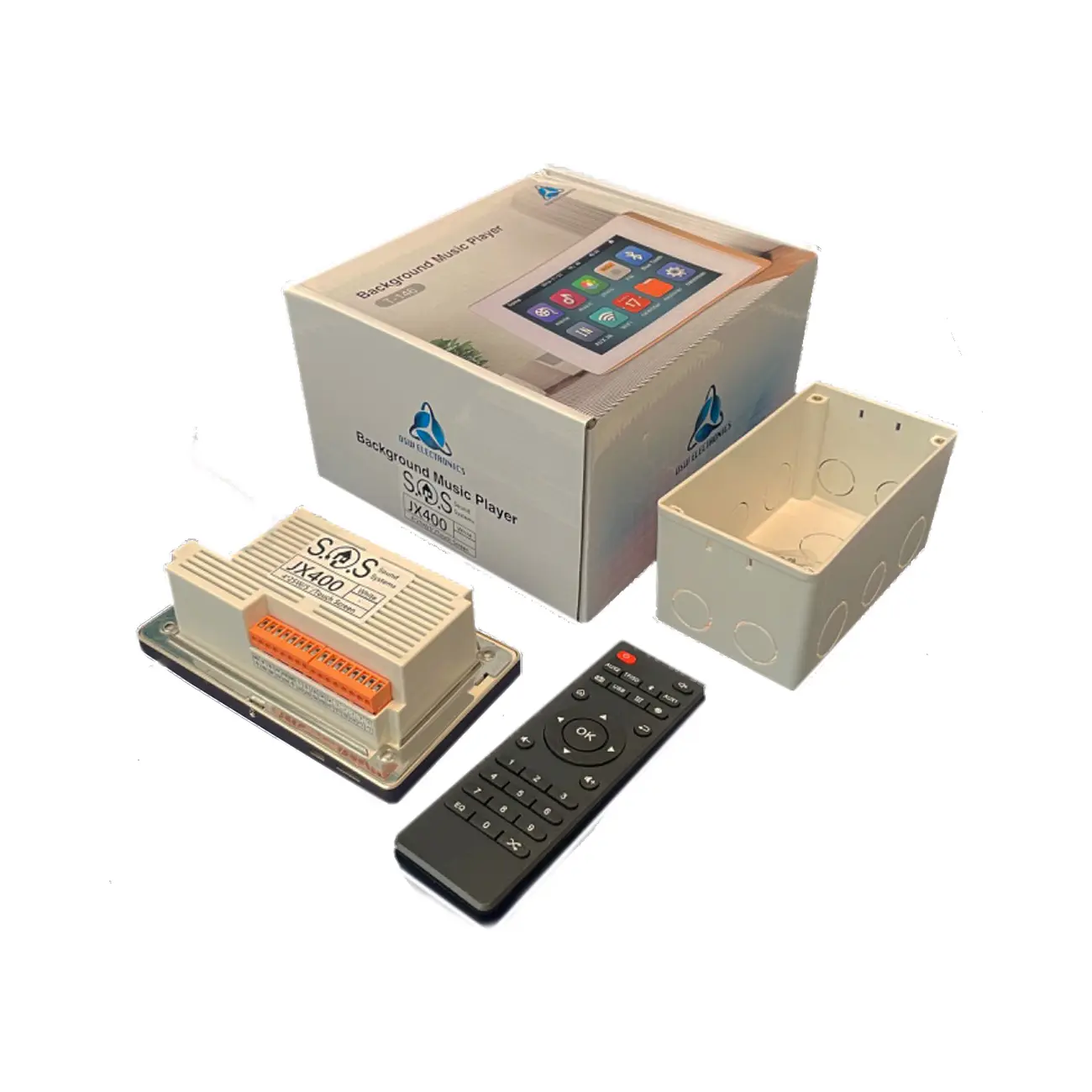

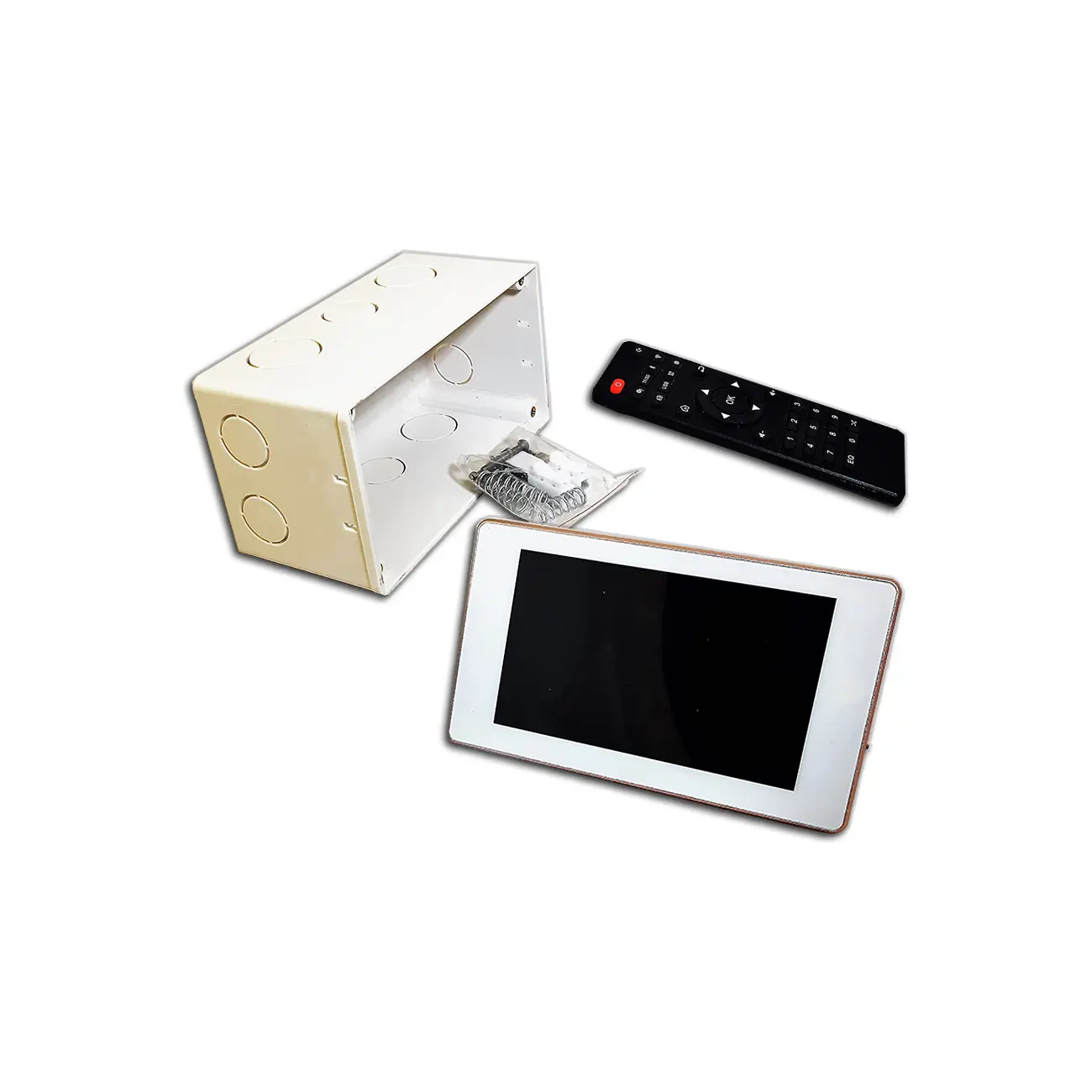

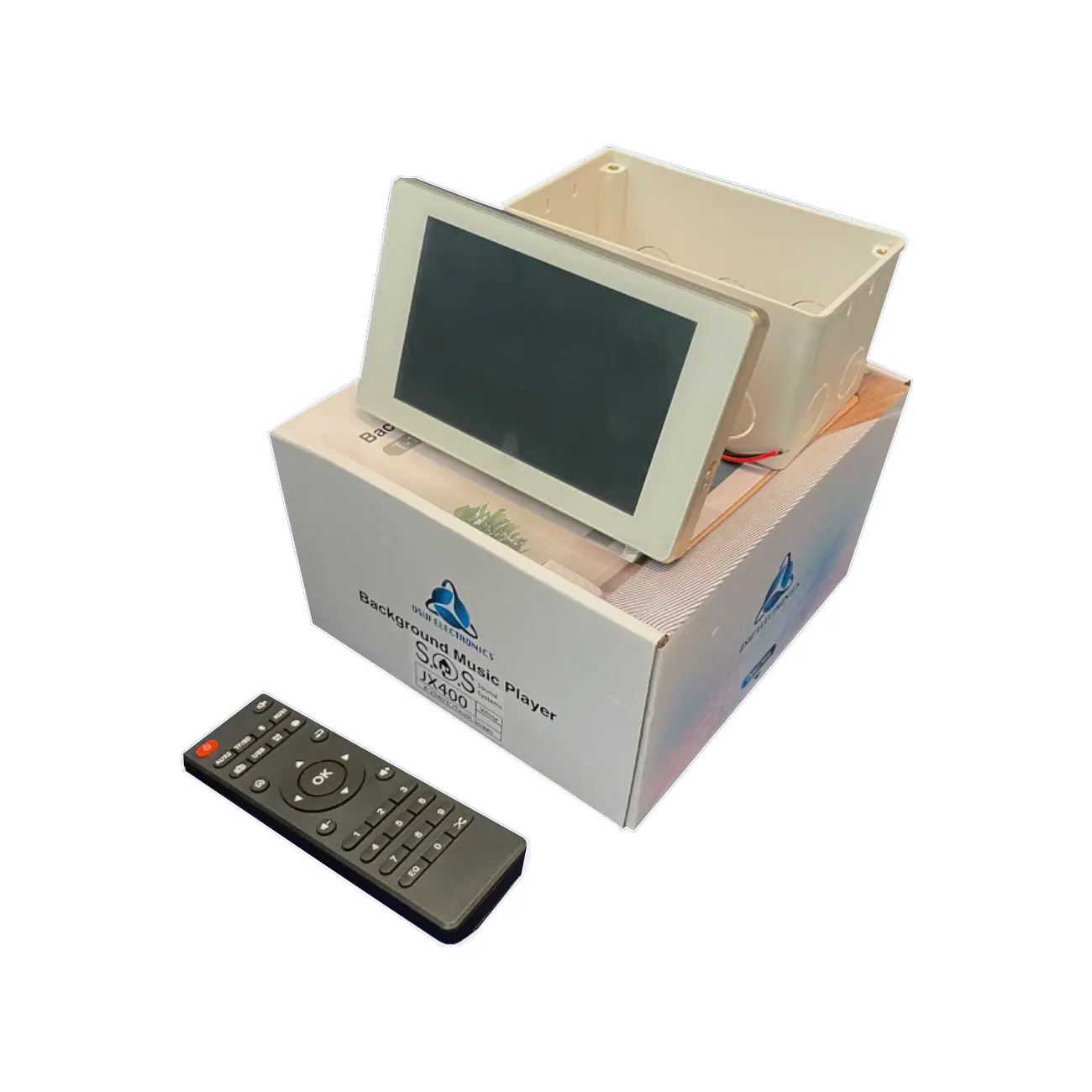

محتویات جعبه JX400H

داخل بسته‌بندی تاچ پنل صوتی JX400H، علاوه بر خود پنل، تجهیزات اعلام‌شده برای نصب و استفاده از دستگاه قرار دارند. محتویات جعبه شامل پنل، قوطی مخصوص توکار، رینگ فلزی جهت نصب، اکسسوری نصب، مبدل OTG و ریموت کنترل IR است.

وجود قوطی و رینگ مخصوص نصب در بسته‌بندی، قطعات اختصاصی اعلام‌شده برای نصب توکار این مدل را همراه محصول در اختیار مجری قرار می‌دهد.
