تاچ پنل کنترل هوشمند ۴.۳ اینچ HDL مدل MPL43C.46

تاچ پنل ۴.۳ اینچ HDL مدل MPL43C.46

تاچ پنل کنترل هوشمند ۴.۳ اینچ HDL مدل MPL43C.46 از سری Granite، یک پنل دیواری چندمنظوره برای مدیریت تجهیزات خانه هوشمند مبتنی بر HDL Buspro است. نمایشگر لمسی ۴.۳ اینچی این مدل امکان کنترل مستقیم روشنایی، پرده، سناریوها، سیستم تهویه مطبوع، گرمایش از کف، موسیقی و سیستم هوای تازه را از یک رابط مرکزی فراهم می‌کند.

این پنل علاوه بر کنترل لمسی، به سنسور داخلی دما و رطوبت و سنسور مجاورت مجهز است. نمایشگر هنگام تشخیص حضور کاربر در فاصله حدود ۲۰ تا ۳۰ سانتی‌متری به‌صورت خودکار فعال می‌شود و امکان تنظیم روشنایی صفحه، Screen Lock و Sleep Mode نیز وجود دارد.

نمایشگر لمسی ۴.۳ اینچی

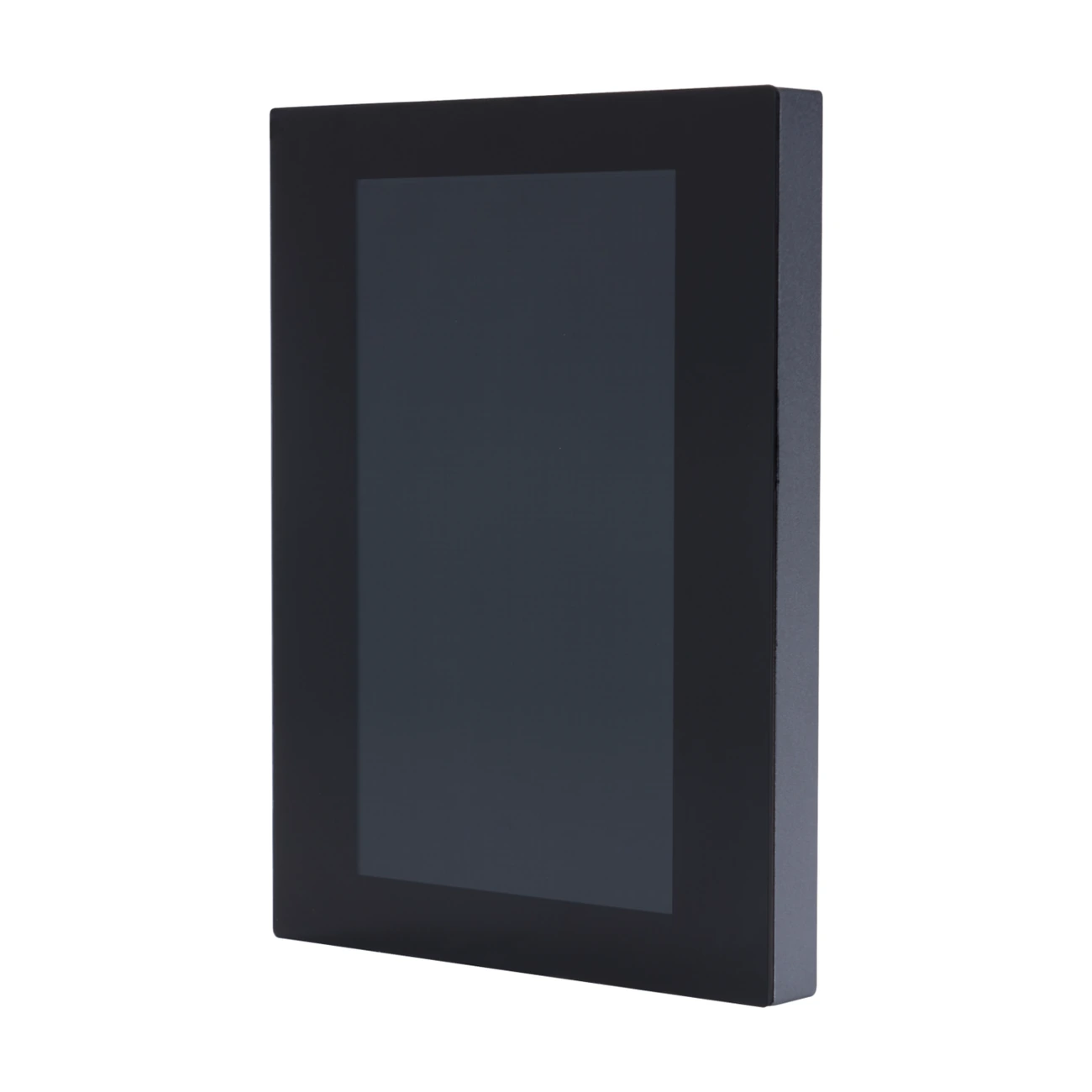

Granite 4.3 دارای نمایشگر LCD تمام‌لمسی با رزولوشن 480×800 پیکسل است.

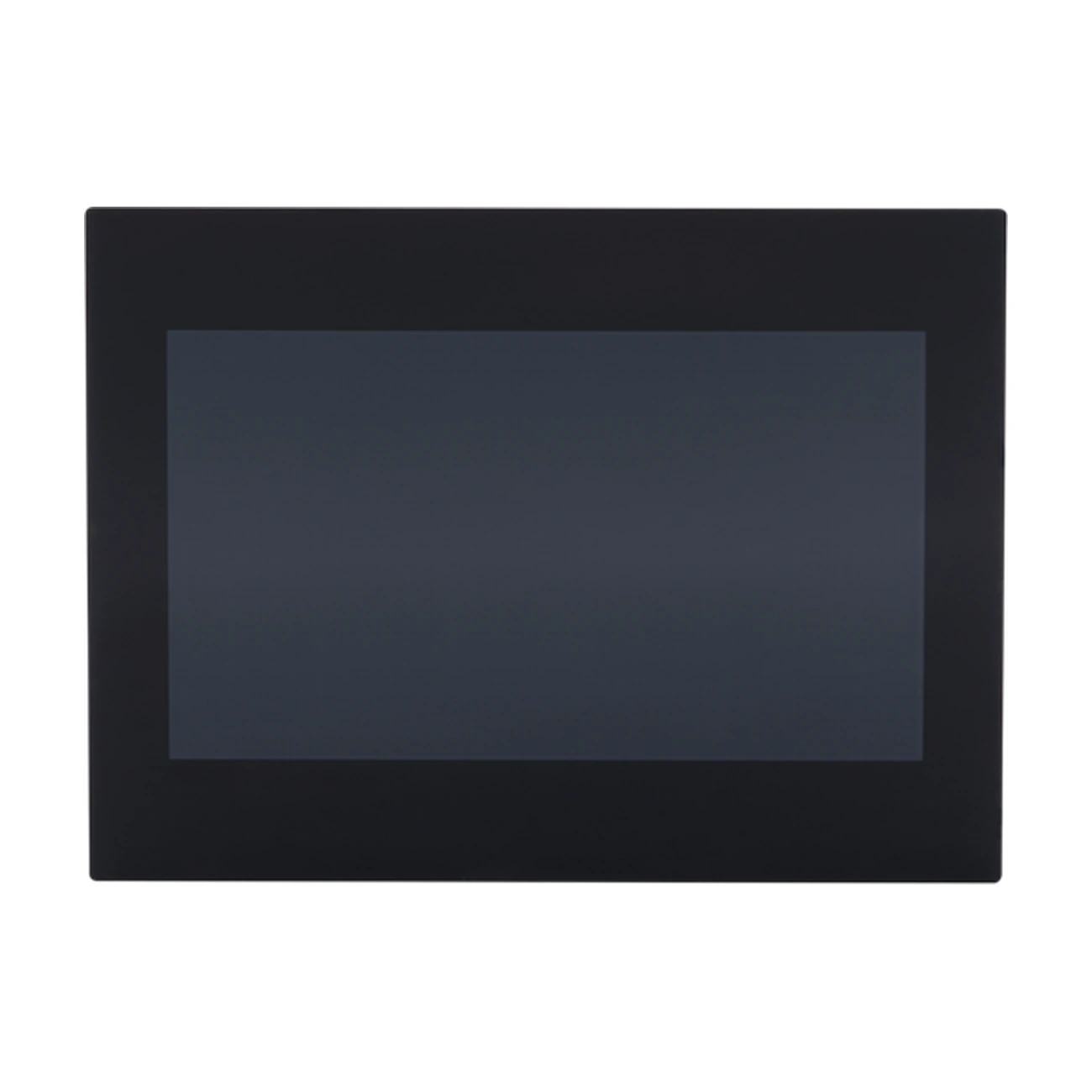

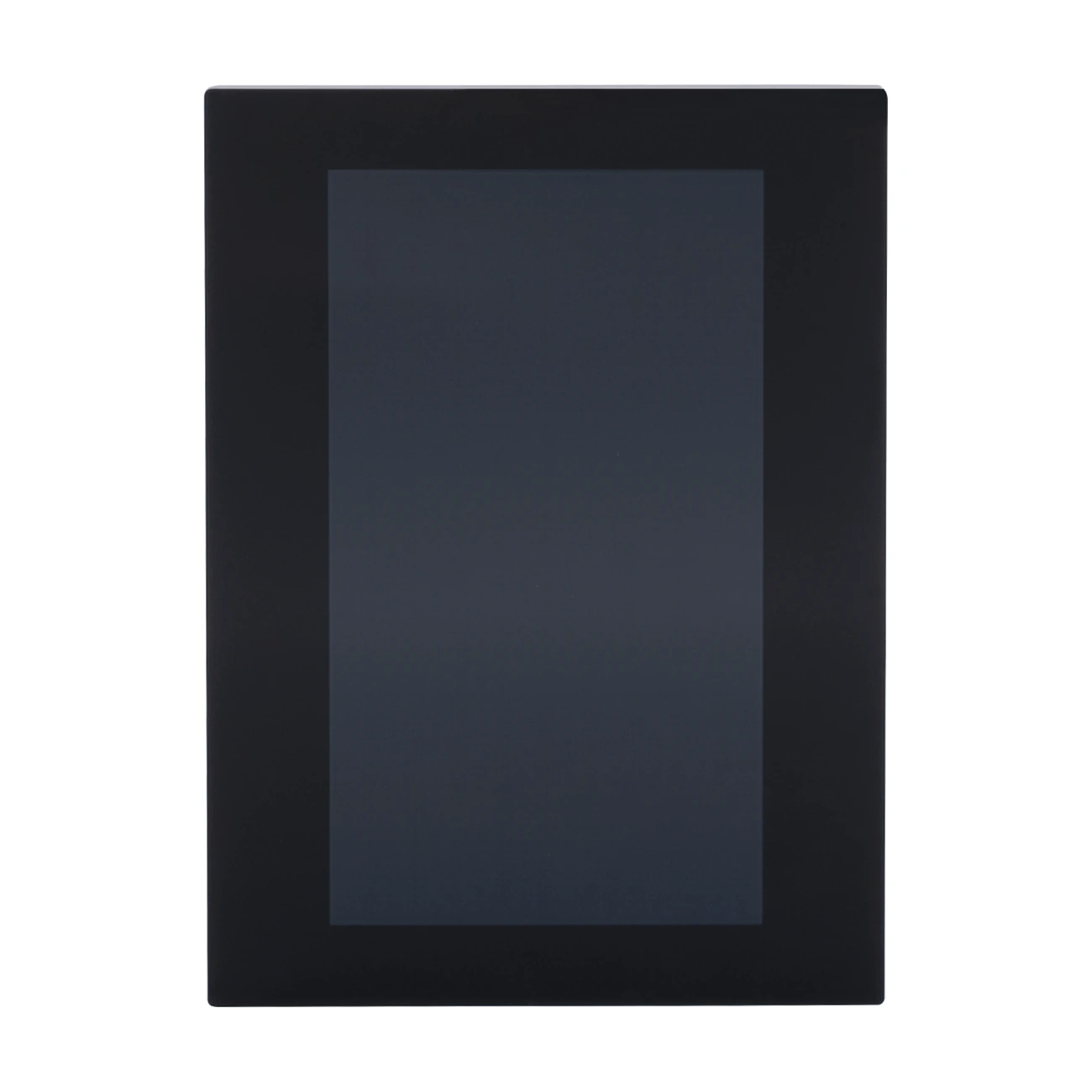

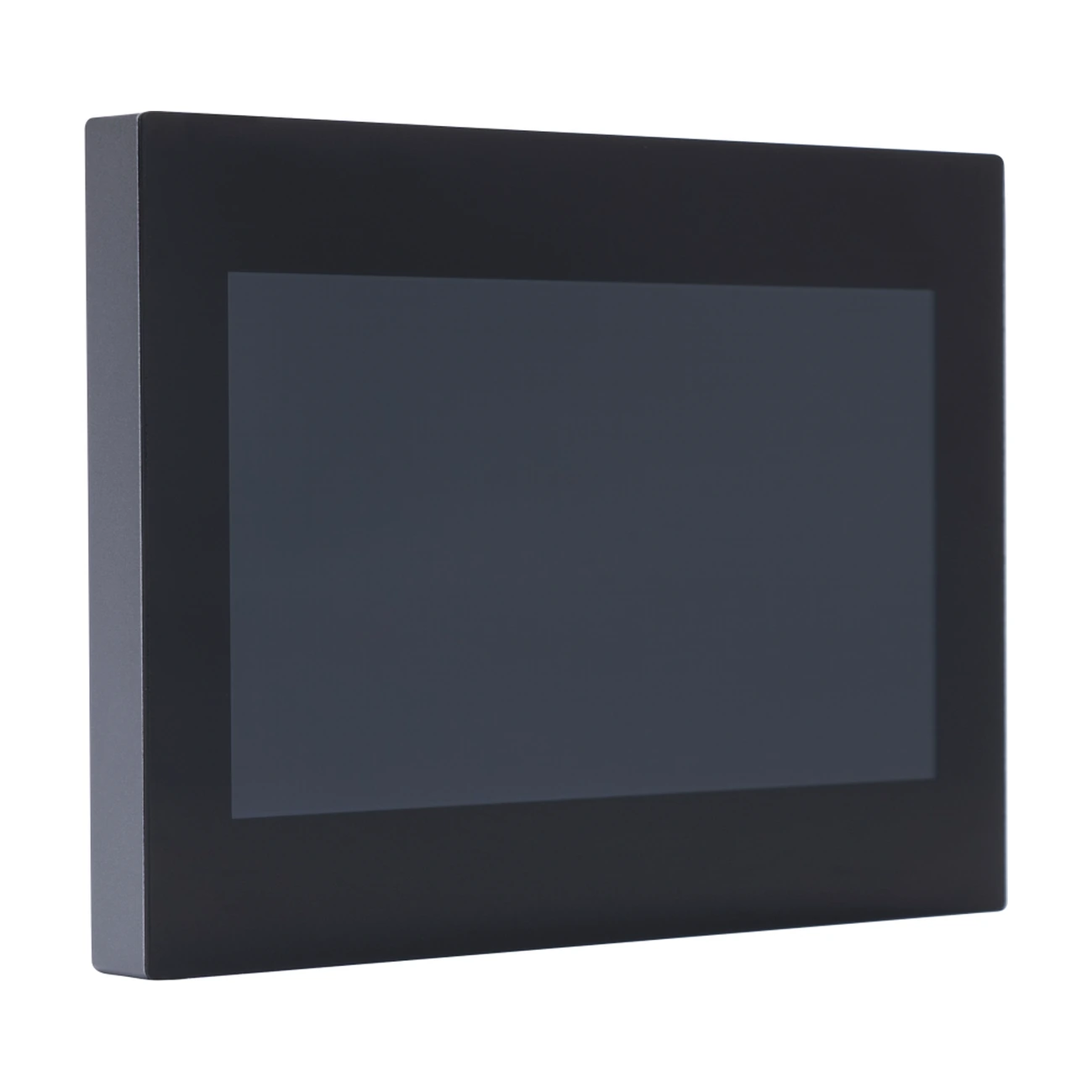

پنل به‌صورت پیش‌فرض در حالت عمودی تنظیم شده، اما مهندس سیستم هنگام نصب و راه‌اندازی می‌تواند نمایش آن را به حالت افقی تغییر دهد. ابعاد فیزیکی پنل نیز 86×116.5×11 میلی‌متر است.

کنترل روشنایی تا ۶۴ کلید

صفحه Lighting امکان تعریف حداکثر ۶۴ دکمه کنترلی را فراهم می‌کند.

این بخش از کنترل رله‌ها، دیمرها، نوارهای RGB و CCT پشتیبانی می‌کند و امکان مدیریت انواع مدارهای روشنایی سازگار با سیستم را از روی پنل فراهم می‌سازد.

کنترل حداکثر ۸ موتور پرده

بخش Curtain برای کنترل حداکثر ۸ موتور پرده طراحی شده و از پرده موتوردار و موتور Roller Blind پشتیبانی می‌کند.

فرمان‌های قابل تعریف شامل باز و بسته‌کردن، توقف، تنظیم درصد بازشدگی و کنترل زاویه تیغه هستند.

اجرای حداکثر ۳۲ سناریو

HDL MPL43C.46 امکان کنترل حداکثر ۳۲ Scene را فراهم می‌کند.

در رابط اصلی نیز سه دکمه میانبر Scene در نظر گرفته شده تا سناریوهای پرکاربرد مستقیماً از صفحه اصلی در دسترس باشند. دکمه‌های رابط اصلی قابلیت تنظیم محلی و پیکربندی از طریق HDL Buspro Setup Tool را دارند.

کنترل سیستم تهویه مطبوع

پنل قابلیت کنترل حداکثر ۸ سیستم تهویه مطبوع را دارد.

فرمان‌های پشتیبانی‌شده شامل روشن و خاموش‌کردن، تنظیم دما، تنظیم سرعت فن و تغییر Mode هستند.

کنترل گرمایش از کف

HDL Granite 4.3 قابلیت مدیریت حداکثر ۸ ماژول گرمایش از کف را نیز دارد.

حالت‌های Normal، Day، Night، Away و Auto پشتیبانی می‌شوند و کاربر می‌تواند روشن/خاموش، دما، تغییر بین سرمایش و گرمایش از کف و Mode سیستم را کنترل کند.

کنترل موسیقی و هوای تازه

این تاچ پنل امکان مدیریت حداکثر ۸ Music Player و ۸ دستگاه Fresh Air را فراهم می‌کند.

برای سیستم هوای تازه، فرمان‌هایی مانند روشن/خاموش، سرعت فن و تغییر Mode در دیتاشیت ذکر شده‌اند.

سنسور دما و رطوبت داخلی

یکی از قابلیت‌های کاربردی MPL43C.46 وجود سنسور داخلی دما و رطوبت است.

این سنسورها داخل خود پنل قرار دارند و اطلاعات محیطی در رابط کاربری دستگاه قابل نمایش هستند.

سنسور مجاورت و روشن‌شدن خودکار نمایشگر

پنل دارای Proximity Sensor است.

هنگامی که حضور فرد در فاصله حداکثر حدود ۲۰ تا ۳۰ سانتی‌متر تشخیص داده شود، نمایشگر LCD به‌صورت خودکار از حالت خاموش خارج شده و فعال می‌شود.

Screen Lock و Sleep Mode

نمایشگر از Screen Lock و حالت Sleep پشتیبانی می‌کند.

در Sleep Mode می‌توان پنل را به‌گونه‌ای تنظیم کرد که پس از مدت مشخصی عدم استفاده وارد حالت خواب شود. روشنایی Backlight نمایشگر نیز قابل تنظیم است.

ارتباط HDL Buspro

پروتکل ارتباطی این مدل HDL Buspro است.

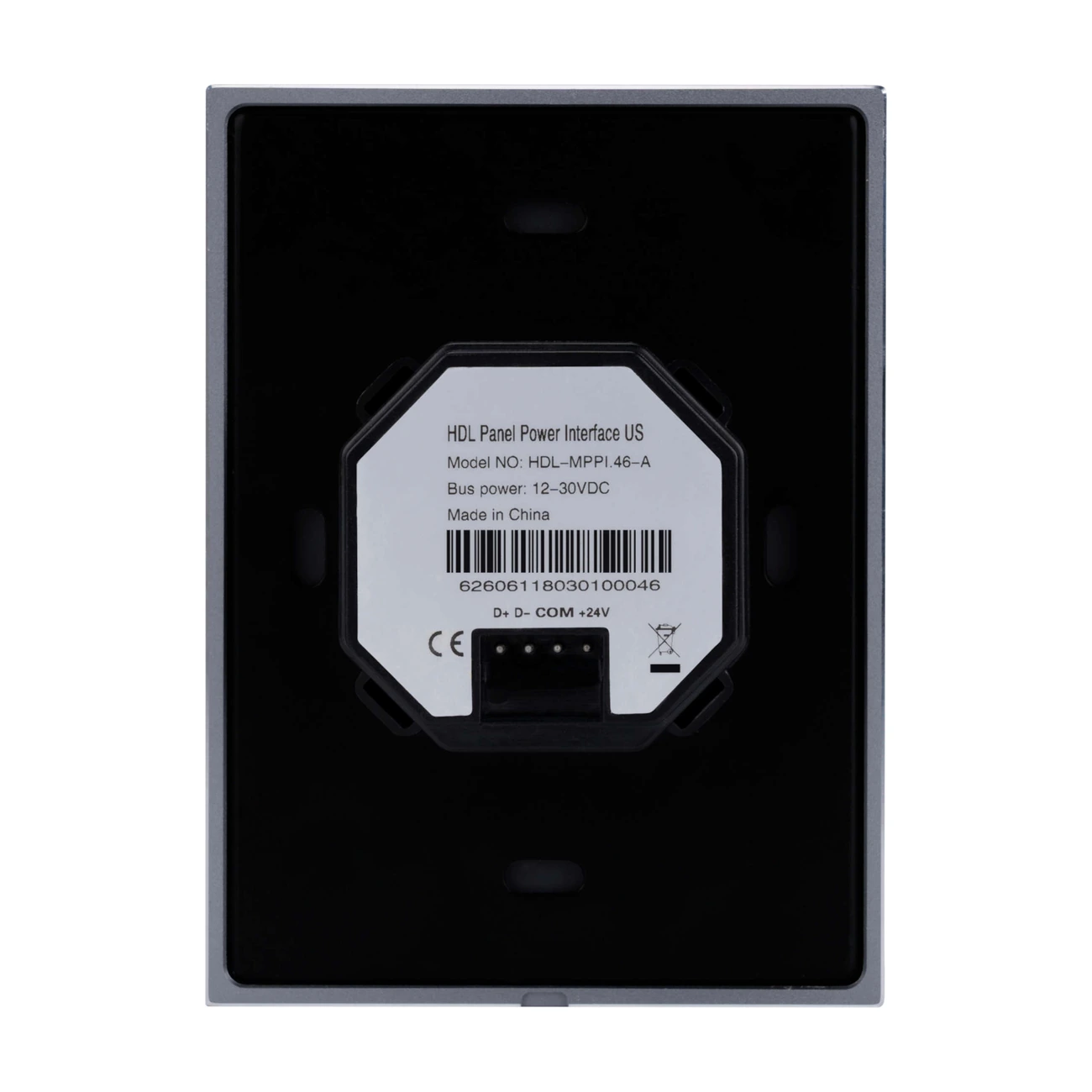

پنل از طریق Buspro Connector به Panel Power Interface متصل می‌شود و HDL برای کابل‌کشی Buspro روش اتصال سری یا Hand-in-Hand را توصیه کرده است.

تشخیص ولتاژ Buspro و به‌روزرسانی آنلاین

این مدل از Buspro Voltage Detection پشتیبانی می‌کند.

همچنین امکان Online Update از طریق HDL Buspro Setup Tool وجود دارد. برای به‌روزرسانی رابط کاربری، پنل باید به Switchboard متصل شود.

نصب عمودی یا افقی

دیاگرام‌های صفحه دوم دیتاشیت دو روش نصب Portrait و Landscape را نمایش می‌دهند.

پنل باید داخل Wall Box نصب شود و برای عملکرد به Panel Power Interface نیاز دارد. ابتدا Power Interface داخل Wall Box ثابت شده و سپس پنل در شیارهای آن قرار می‌گیرد.

مشخصات الکتریکی و فیزیکی شامل تغذیه 12–30V DC، جریان 120mA در 24V DC، رزولوشن 480×800، وزن 135 گرم و IP20 در جدول فنی صفحه دوم دیتاشیت درج شده‌اند.

کاربرد تاچ پنل Granite 4.3

تاچ پنل کنترل هوشمند ۴.۳ اینچ HDL مدل MPL43C.46 برای ایجاد یک نقطه کنترل مرکزی در فضاهای مجهز به سیستم HDL Buspro طراحی شده است. کاربر می‌تواند از یک نمایشگر، روشنایی، پرده‌ها، سناریوها، تهویه، گرمایش از کف، موسیقی و سیستم هوای تازه را مدیریت کند.

وجود سنسورهای دما، رطوبت و مجاورت، قابلیت تغییر حالت نمایش عمودی و افقی و ظرفیت کنترل چندین تجهیز، این مدل را برای کنترل چندمنظوره فضاهای هوشمند مناسب می‌کند. طبق دیتاشیت، نصب پنل باید همراه Panel Power Interface و داخل Wall Box انجام شود.
