منبع تغذیه 24 ولت 2.4 آمپر Buspro برند HDL مدل MSP2400.232

منبع تغذیه 2.4 آمپر Buspro برند HDL مدل MSP2400.232

منبع تغذیه 24 ولت 2.4 آمپر Buspro برند HDL مدل MSP2400.232 یک ماژول تابلویی برای تأمین برق تجهیزات سیستم هوشمند HDL Buspro است. این منبع تغذیه با دریافت برق 110 یا 220 ولت AC با تلرانس ±10٪ و فرکانس 50 تا 60 هرتز، خروجی 24 ولت DC با جریان 2.4 آمپر را برای شبکه Buspro فراهم می‌کند.

این مدل برای نصب داخل تابلو توزیع طراحی شده و از حفاظت اضافه‌ولتاژ و اتصال کوتاه برخوردار است. پشتیبانی از کابل CAT5E یا HDL Buspro/KNX، نصب روی ریل DIN استاندارد ۳۵ میلی‌متری و امکان استفاده از چند منبع تغذیه در شبکه‌های بزرگ‌تر از دیگر ویژگی‌های این محصول هستند.

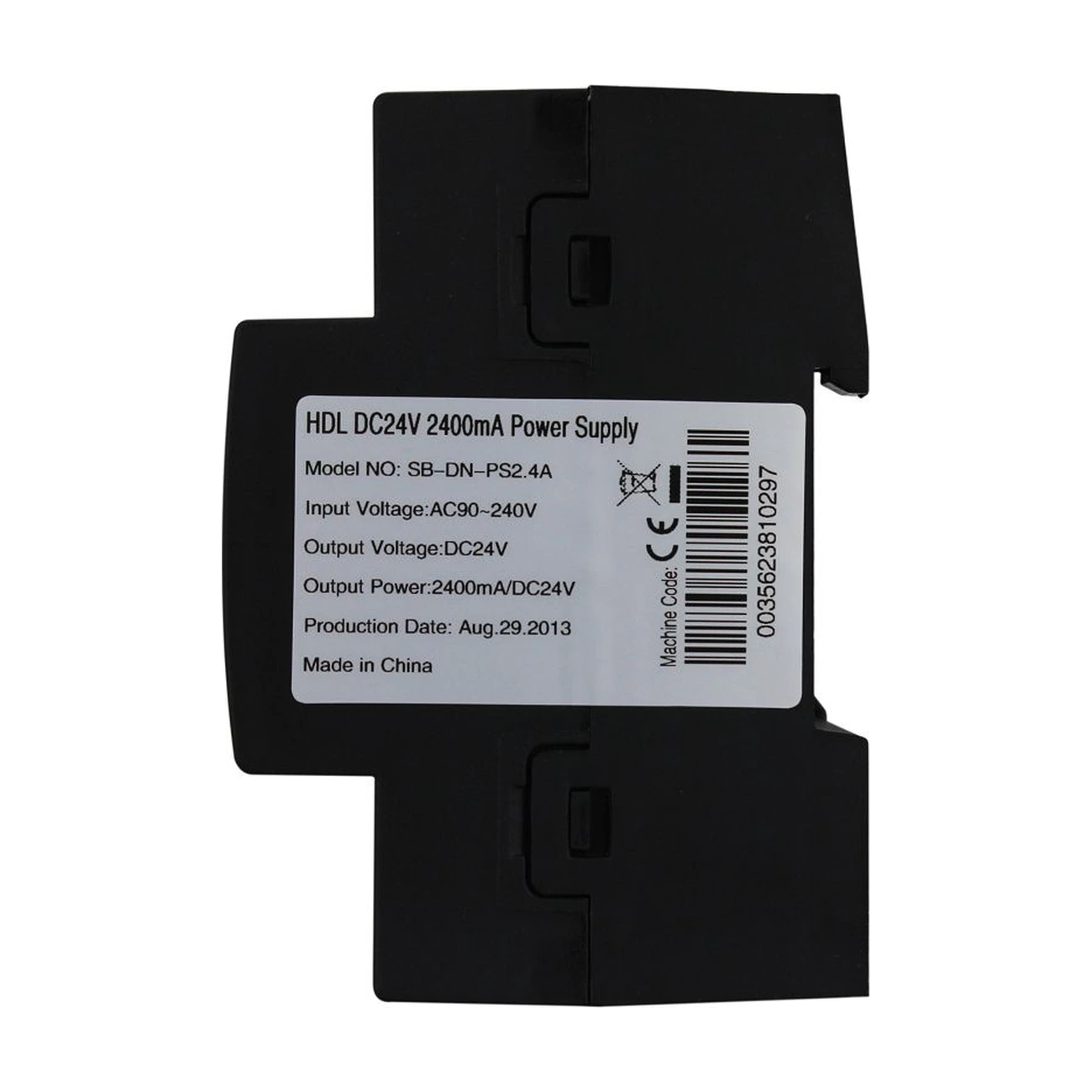

خروجی 24 ولت DC با جریان 2.4 آمپر

HDL MSP2400.232 برای تأمین ولتاژ موردنیاز سیستم Buspro، خروجی 24V DC ارائه می‌دهد.

حداکثر جریان خروجی این مدل 2.4A یا 2400mA است. هنگام طراحی سیستم باید مجموع جریان مصرفی تجهیزات Buspro محاسبه شود تا ظرفیت منبع تغذیه متناسب با بار شبکه انتخاب شود.

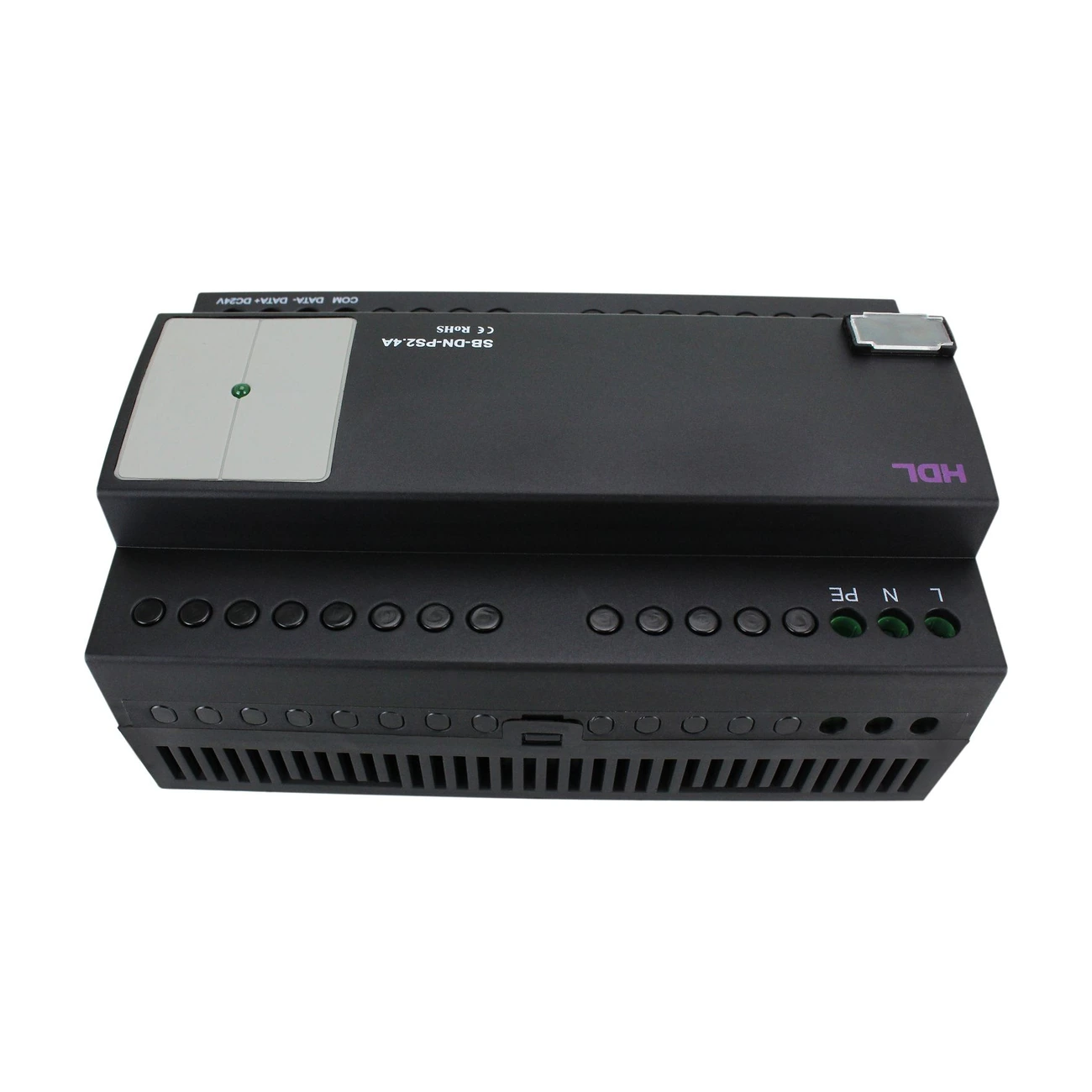

ورودی 110 یا 220 ولت AC

طبق دیتاشیت، ورودی این مدل 220V AC / 110V AC ±10٪ است و دستگاه با فرکانس 50 تا 60Hz کار می‌کند.

در دیاگرام صفحه دوم نیز ورودی برق AC در قسمت بالای دستگاه و رابط HDL Buspro در قسمت پایین ماژول نمایش داده شده است.

حفاظت در برابر اضافه‌ولتاژ

منبع تغذیه MSP2400.232 دارای Over Voltage Protection است.

این قابلیت یکی از دو ویژگی حفاظتی اصلی ذکرشده توسط HDL برای این مدل است و برای حفاظت دستگاه در شرایط افزایش غیرمجاز ولتاژ در نظر گرفته شده است.

حفاظت در برابر اتصال کوتاه

این مدل از Short Circuit Protection نیز برخوردار است.

وجود حفاظت اتصال کوتاه در کنار حفاظت اضافه‌ولتاژ، ایمنی الکتریکی منبع تغذیه را در شرایط خطای مشخص‌شده در دیتاشیت افزایش می‌دهد.

اتصال مستقیم به شبکه HDL Buspro

HDL MSP2400.232 برای تأمین برق شبکه HDL Buspro طراحی شده است.

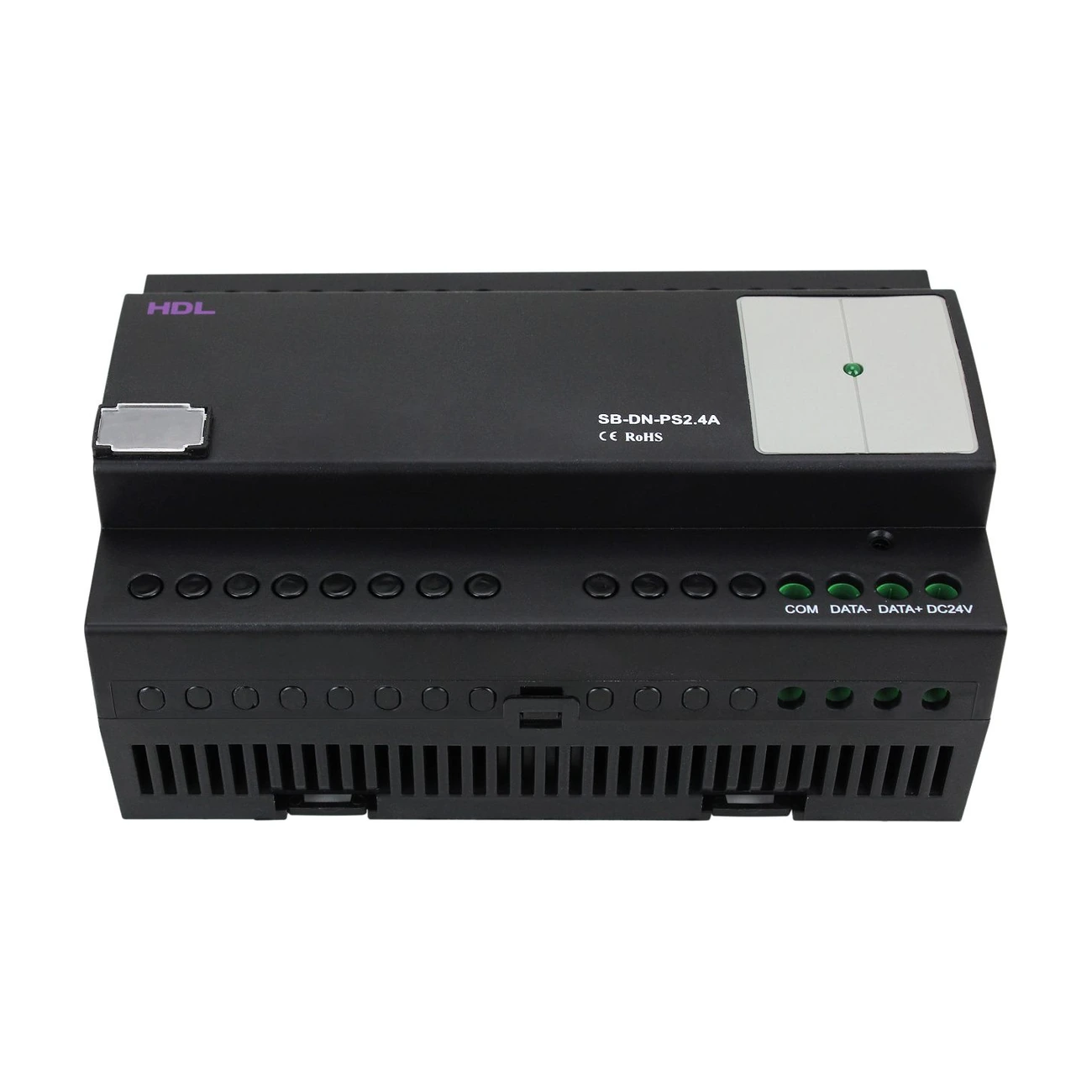

چهار مسیر اصلی Buspro شامل 24V DC، COM، DATA- و DATA+ هستند. این چهار خط هم برای انتقال تغذیه و هم برای ساختار ارتباطی Buspro مورد استفاده قرار می‌گیرند.

پشتیبانی از کابل CAT5E

برای سیم‌کشی شبکه می‌توان از CAT5E یا کابل HDL Buspro/KNX استفاده کرد.

در کابل HDL Buspro/KNX، رنگ قرمز برای 24V DC، مشکی برای COM، سفید برای DATA- و زرد برای DATA+ مشخص شده است.

اتصال سری تجهیزات Buspro

روش کابل‌کشی Buspro در دیتاشیت به‌صورت Series Connection یا Hand-in-Hand مشخص شده است.

بنابراین سیم‌کشی شبکه باید مطابق ساختار Buspro و راهنمای نصب HDL اجرا شود.

امکان استفاده از چند منبع تغذیه

در پروژه‌هایی که تعداد تجهیزات زیاد است و یک منبع تغذیه ظرفیت کافی ندارد، HDL امکان استفاده از دو یا چند Power Supply را مطرح کرده است.

در این حالت باید مسیر 24V DC بین بخش‌های تغذیه‌شده قطع شود. دیاگرام صفحه دوم محل Cut here را روی خط 24V DC نشان می‌دهد، در حالی که خطوط COM، DATA- و DATA+ شبکه ادامه دارند.

نشانگر وضعیت تغذیه

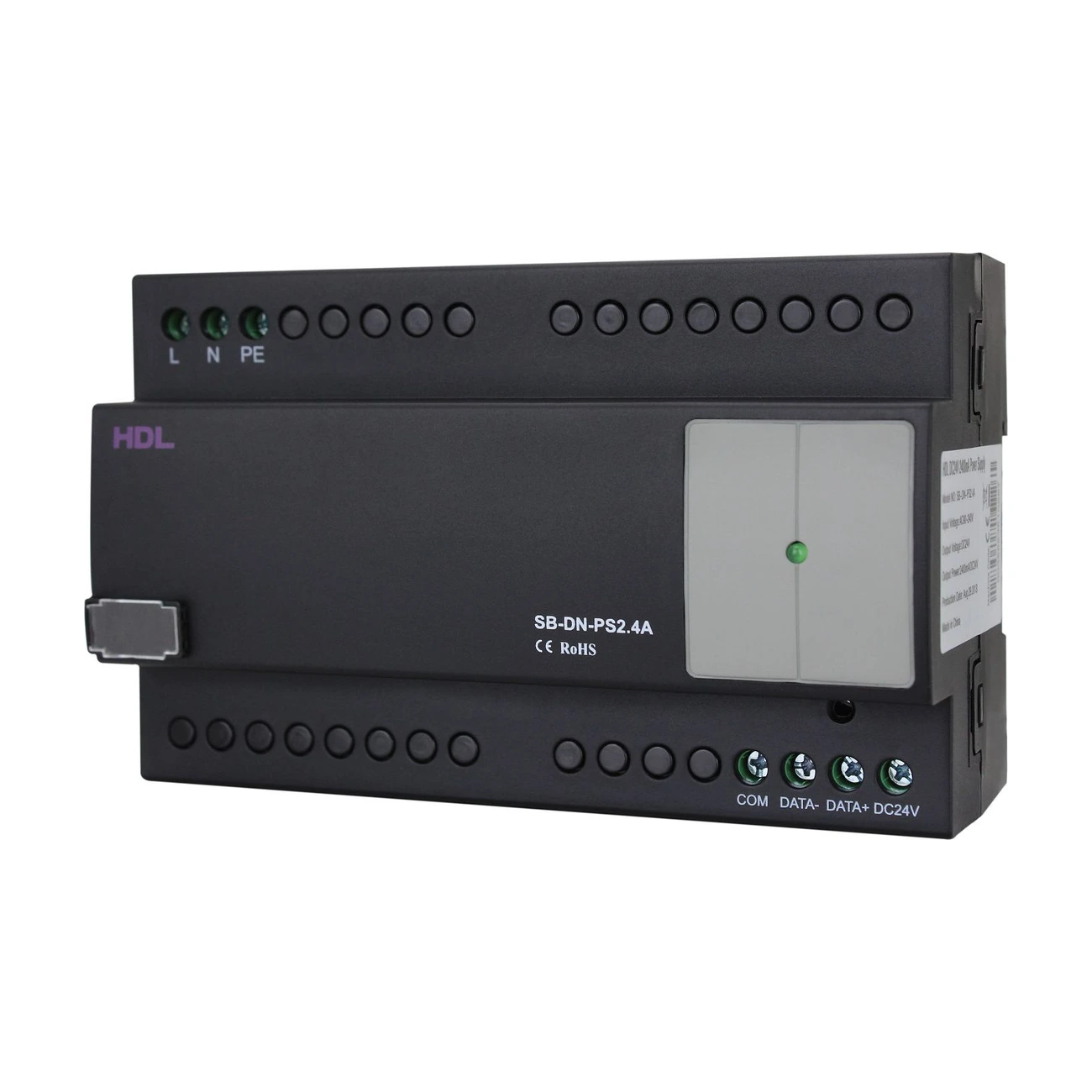

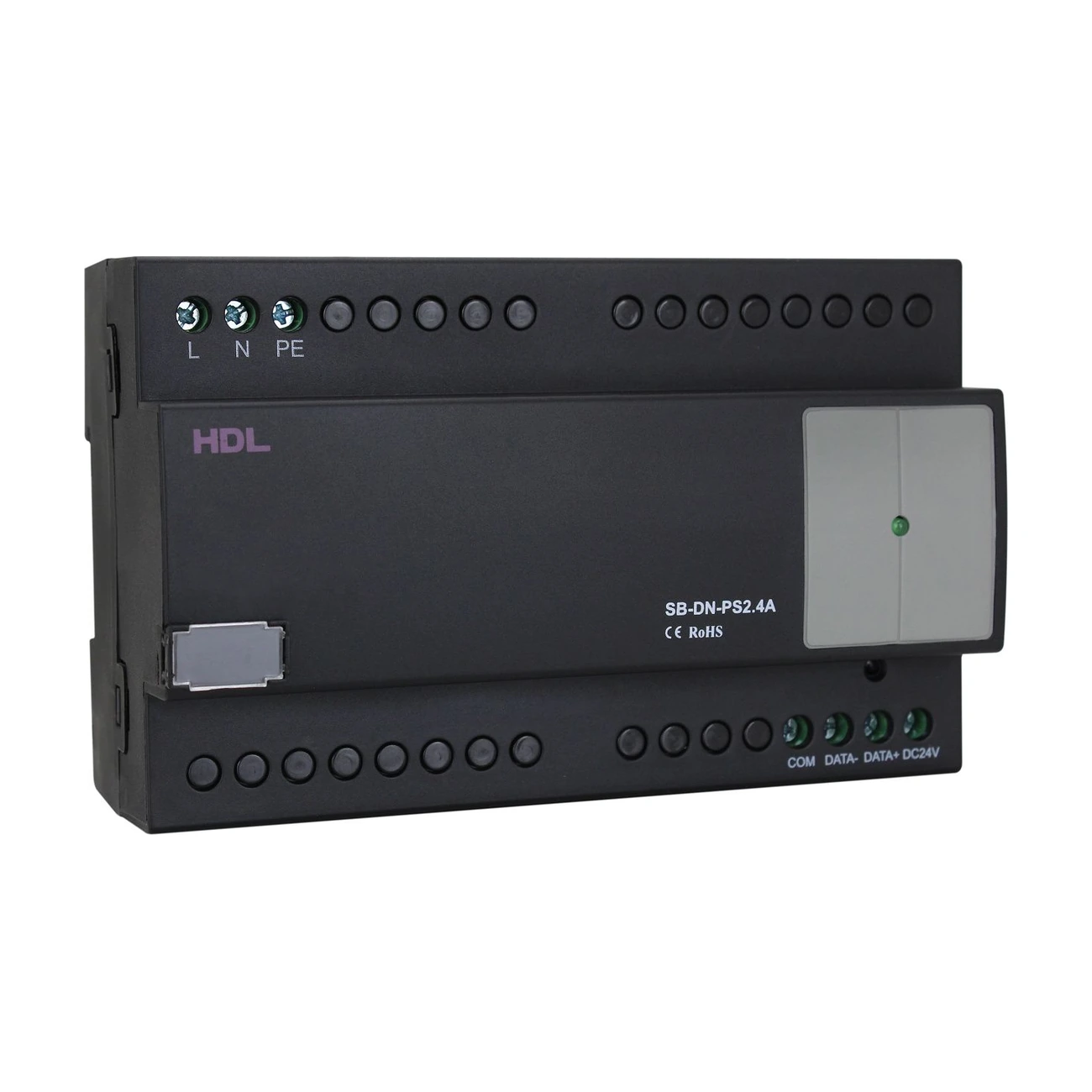

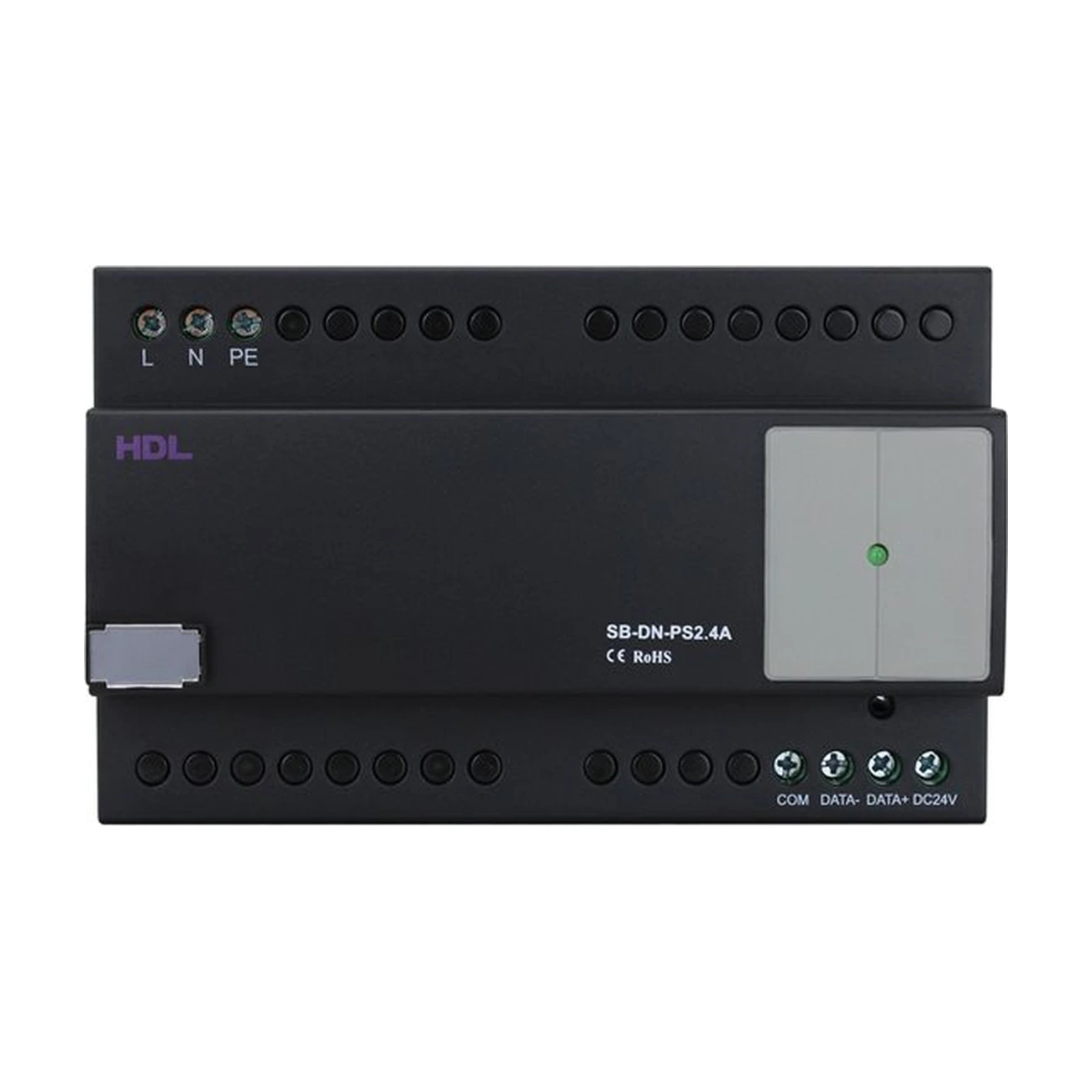

در نمای جلوی دستگاه یک Power Indicator قرار دارد.

دیاگرام ابعادی صفحه دوم محل نشانگر را روی پنل جلویی مشخص کرده و رابط HDL Buspro نیز در قسمت پایین ماژول دیده می‌شود.

نصب روی ریل DIN

HDL MSP2400.232 برای نصب روی ریل DIN استاندارد ۳۵ میلی‌متری طراحی شده است.

محل نصب تعیین‌شده توسط سازنده Distribution Box (DB) است؛ بنابراین این محصول برای استفاده تابلویی در سیستم هوشمند در نظر گرفته شده است.

ابعاد و طراحی تابلویی

ابعاد MSP2400.232 برابر 144×90×66 میلی‌متر است.

وزن خالص دستگاه 386.5 گرم و جنس بدنه آن Nylon و PC اعلام شده است. درجه حفاظت محصول نیز IP20 است.

شرایط محیطی

محدوده دمای کاری دستگاه از 5- تا 45+ درجه سانتی‌گراد است و در رطوبت نسبی حداکثر 90٪ قابل استفاده است.

دمای نگهداری نیز از 20- تا 60+ درجه سانتی‌گراد و حداکثر رطوبت نسبی نگهداری 93٪ اعلام شده است.

نکات مهم نصب و ایمنی

حداکثر گشتاور مجاز برای سفت‌کردن پیچ‌ها 0.4Nm است.

HDL تأکید کرده است که برق AC نباید به رابط Buspro یا ترمینال تغذیه 24V DC متصل شود. همچنین دستگاه نباید با مایعات خطرناک یا گازهای خورنده تماس داشته باشد و باید تهویه مناسب برای آن فراهم شود. HDL-MSP2400-232

کاربرد منبع تغذیه 2.4 آمپر Buspro

منبع تغذیه 24 ولت 2.4 آمپر Buspro برند HDL مدل MSP2400.232 برای تأمین برق تجهیزات شبکه HDL Buspro در پروژه‌های هوشمندسازی ساختمان طراحی شده است. ظرفیت 2400mA این مدل امکان تأمین جریان بیشتری نسبت به منابع تغذیه 750mA و 1200mA این سری را فراهم می‌کند.

در پروژه‌هایی که حتی یک MSP2400.232 نیز پاسخ‌گوی مجموع مصرف تجهیزات نیست، می‌توان از چند منبع تغذیه استفاده کرد؛ اما مطابق دیاگرام صفحه دوم، مسیر 24V DC باید بین محدوده‌های تغذیه از یکدیگر جدا شود تا خروجی منابع مستقیماً به یکدیگر متصل نشوند.
