سنسور دمای کابلی HDL مدل TTS/APR 1.0

سنسور دمای HDL مدل TTS/APR 1.0 یک حسگر مقاومتی کابلی برای اندازه‌گیری دما در پروژه‌های هوشمندسازی ساختمان است. این محصول به‌عنوان تجهیز جانبی ماژول چهار کانال کنتاکت خشک HDL مدل M/S04.1 طراحی شده و با استفاده از ترمیستور داخلی، تغییرات دما را به تغییرات مقاومت الکتریکی تبدیل می‌کند.

سنسور دمای HDL با کابل حدود ۲٫۵ متر، سر حسگر پوشش‌داده‌شده با رزین اپوکسی و درجه حفاظت IP67، برای کاربردهای داخلی و بیرونی معرفی شده است. محدوده دمای کاری ۳۰- تا ۱۰۵+ درجه سانتی‌گراد و دقت اعلام‌شده ±۱ درصد از ویژگی‌های فنی این مدل هستند.

ویژگی‌های سنسور دمای HDL

اندازه‌گیری دما با ترمیستور مقاومتی

سنسور دمای HDL از یک ترمیستور برای تشخیص تغییرات دما استفاده می‌کند. با تغییر دمای محیط، مقاومت الکتریکی حسگر نیز تغییر می‌کند و تجهیز سازگار می‌تواند این تغییر را برای پایش دما به کار بگیرد.

در جدول دما و مقاومت صفحه ششم دیتاشیت، مقاومت حسگر در دمای ۲۵ درجه سانتی‌گراد برابر ۱۰ کیلو‌اهم اعلام شده است. این مقدار در دمای صفر درجه به ۲۹٫۱۰ کیلو‌اهم و در دمای ۱۰۰ درجه به حدود ۰٫۹۴۳۴ کیلو‌اهم می‌رسد.

این مقادیر مربوط به مشخصات مقاومتی همین مدل هستند و نباید بدون بررسی با جدول سنسورهای دیگر جایگزین شوند.

محدوده دمای کاری گسترده

محدوده دمای کاری سنسور TTS/APR 1.0 از ۳۰- تا ۱۰۵+ درجه سانتی‌گراد است.

دقت اعلام‌شده در سند فنی ±۱ درصد است. سازنده در این نسخه از سند، تعریف دقیق مبنای محاسبه درصد خطا را ارائه نکرده است؛ بنابراین نباید این مقدار را به‌صورت دقت ±۱ درجه سانتی‌گراد ثبت کرد.

درجه حفاظت IP67

سر حسگر با رزین اپوکسی پوشانده شده و درجه حفاظت IP67 برای محصول اعلام شده است.

این مشخصه، همراه با معرفی کاربرد داخلی و بیرونی در دیتاشیت، امکان انتخاب محصول را برای نقاط اندازه‌گیری متناسب با شرایط محیطی فراهم می‌کند.

با این حال، IP67 به معنی مجاز بودن استفاده در هر نوع ماده شیمیایی، فشار یا شرایط نصب نیست؛ شرایط واقعی پروژه باید جداگانه بررسی شود.

کابل حدود ۲٫۵ متر با اتصال بدون قطبیت

این محصول دارای کابل مشکی با روکش و قطر خارجی ۳ میلی‌متر است. طول کابل در جدول مشخصات ۲۵۱۰ میلی‌متر اعلام شده و نقشه ابعادی مقدار ۲۵۰۰±۲۰ میلی‌متر را نشان می‌دهد.

دو رشته داخلی کابل با رنگ‌های قرمز و سفید مشخص شده‌اند و اتصال حسگر بدون قطبیت است.

حداکثر طول مجاز کابل یا امتداد آن در سند فنی ۱۰۰ متر اعلام شده است. برای افزایش طول، انتخاب کابل و اجرای اتصال باید با الزامات تجهیز متصل سازگار باشد.

سازگاری با ماژول M/S04.1

سنسور دمای HDL مدل TTS/APR 1.0 در سند سازنده به‌عنوان تجهیز جانبی ماژول چهار کانال کنتاکت خشک HDL مدل M/S04.1 معرفی شده است.

در بخش نوع باس، عبارت Not applicable درج شده؛ بنابراین این حسگر یک تجهیز مستقل باس نیست و برای استفاده از داده دمای آن باید به ماژول سازگار متصل شود.

سازگاری آن با سایر کنترلرها یا ورودی‌های سنسور دما در دیتاشیت ارسالی تأیید نشده است.

طراحی و ابعاد سنسور

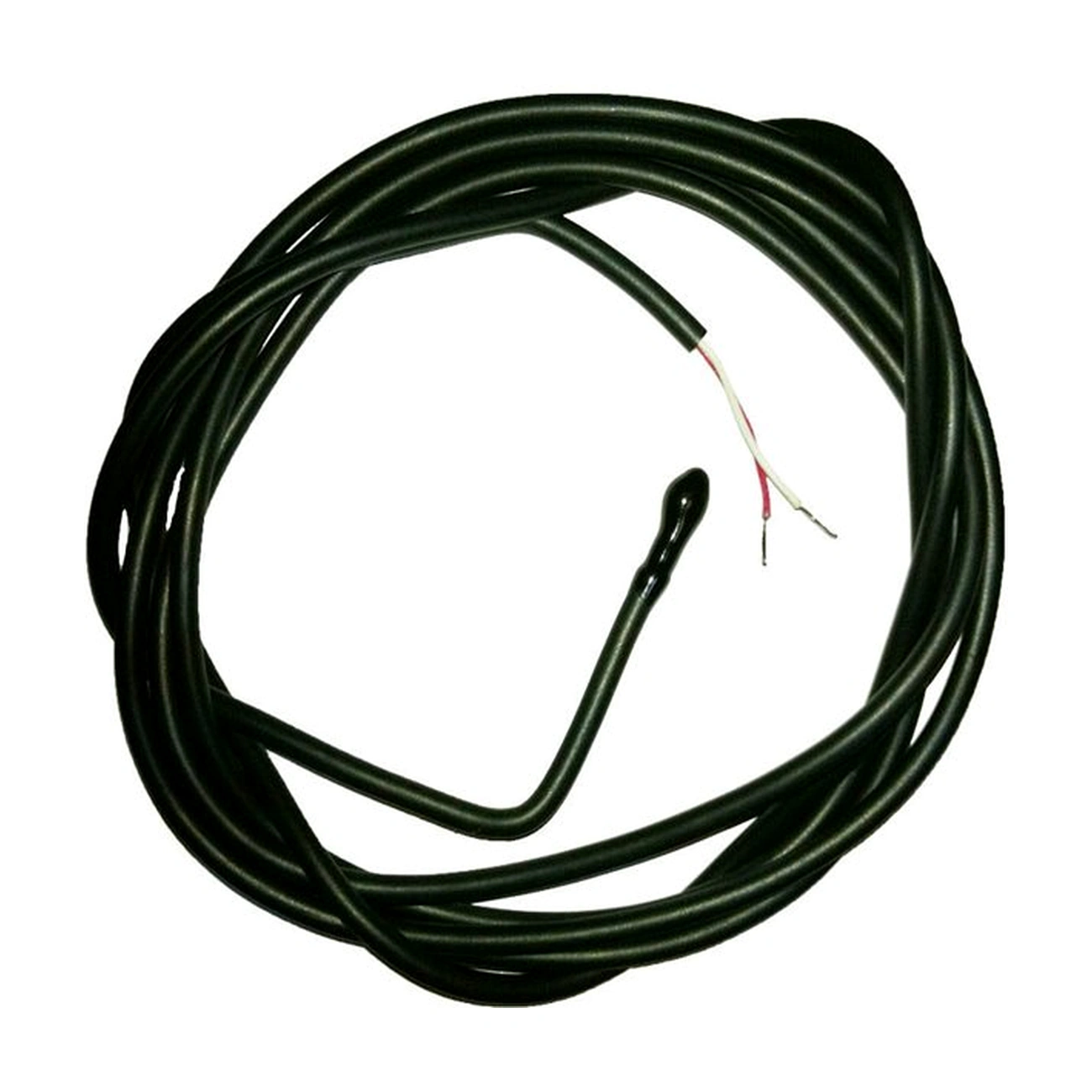

سنسور دارای کابل مشکی و سر اندازه‌گیری باریک با پوشش رزین اپوکسی است. طبق نقشه صفحه سوم، قطر سر حسگر ۴٫۵ میلی‌متر و طول آن حدود ۱۷ میلی‌متر است.

وزن اعلام‌شده محصول ۱۷٫۵ گرم و طول کابل حدود ۲٫۵ متر است. این طراحی امکان قرارگیری سر حسگر در نقطه اندازه‌گیری و انتقال اتصال به محل ماژول سازگار را فراهم می‌کند.

سازنده حداقل طول عمر محصول را ۱۰ سال اعلام کرده است.

کاربردهای سنسور دمای HDL

سنسور دمای HDL برای دریافت اطلاعات دما در نقاط اندازه‌گیری متناسب با محدوده کاری و شرایط حفاظتی محصول کاربرد دارد. استفاده از آن در پروژه‌های هوشمندسازی باید از طریق ماژول سازگار معرفی‌شده، یعنی M/S04.1، انجام شود.

به دلیل ساختار مقاومتی، این محصول نمایشگر، رله خروجی یا کنترلر مستقل دما ندارد. همچنین اتصال مستقیم آن به ترمینال Buspro یا KNX به‌جای ورودی سنسور سازگار، در سند فنی پیش‌بینی نشده است.
