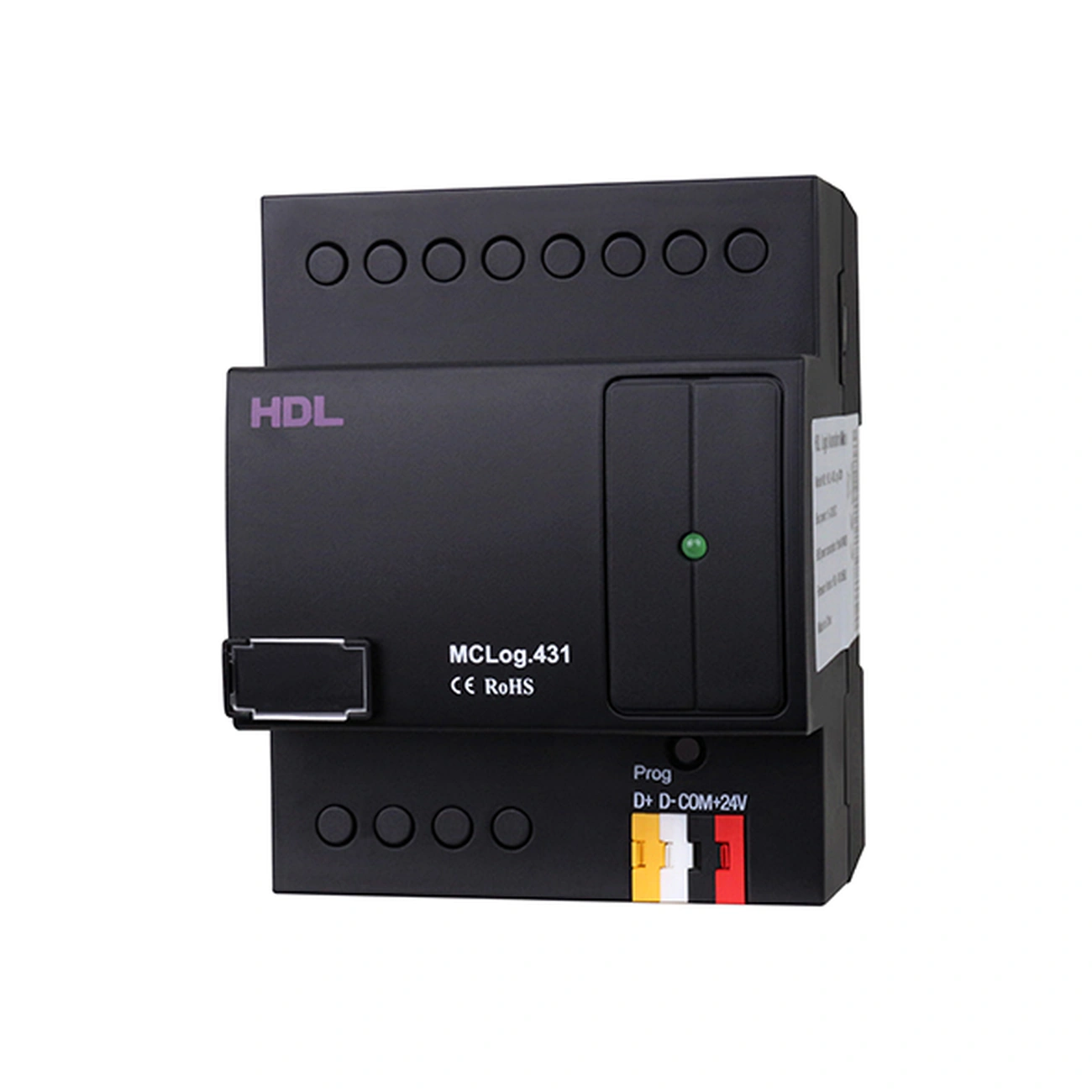

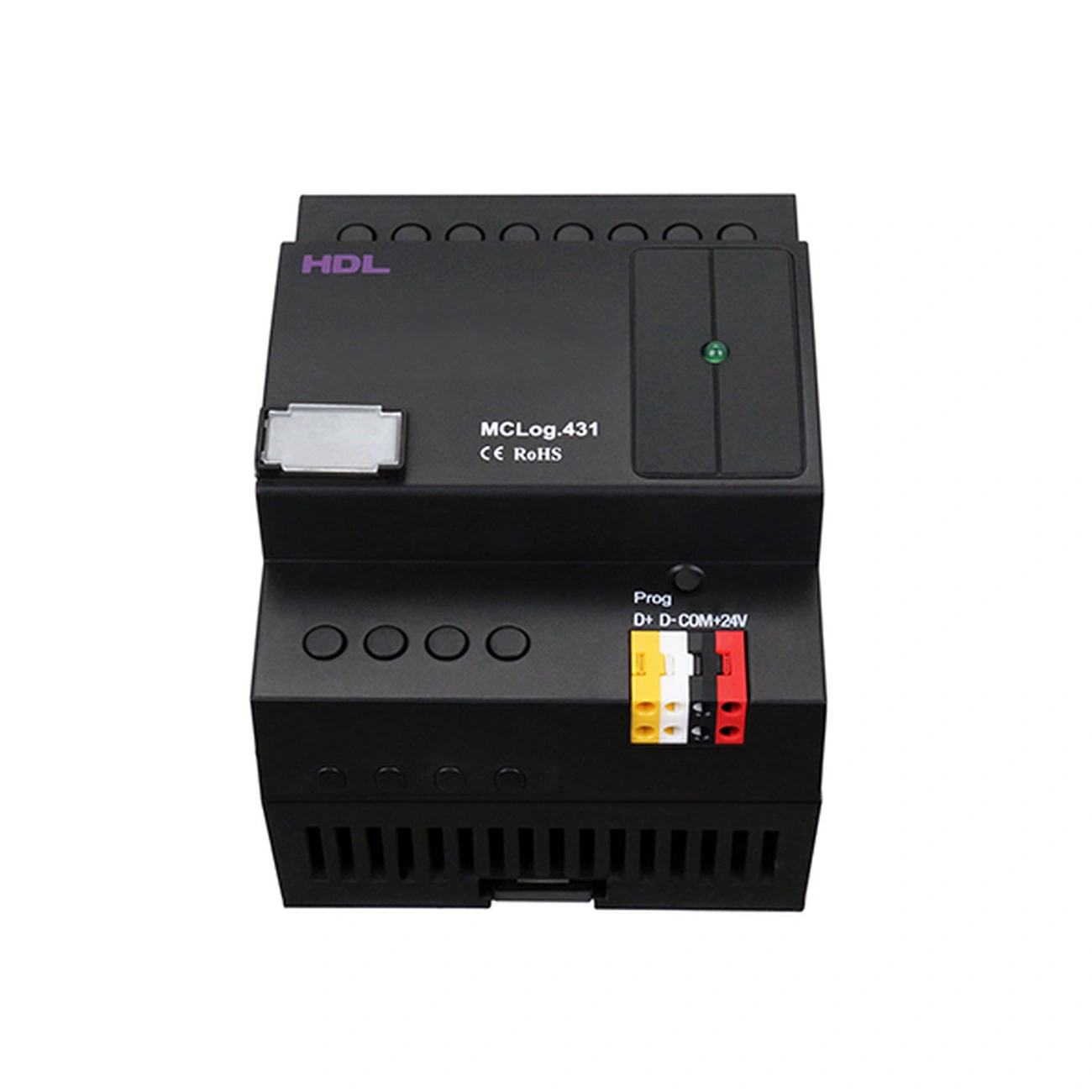

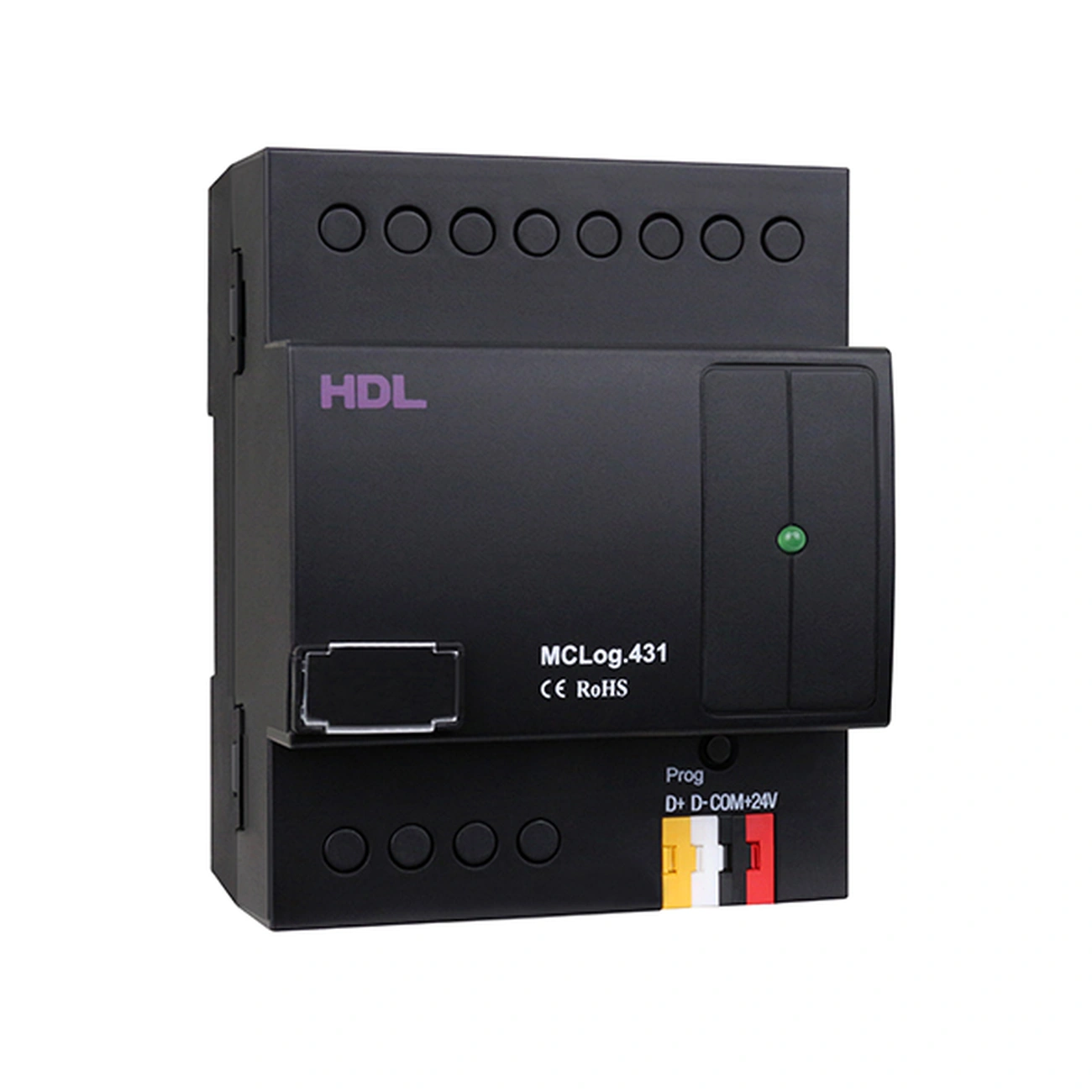

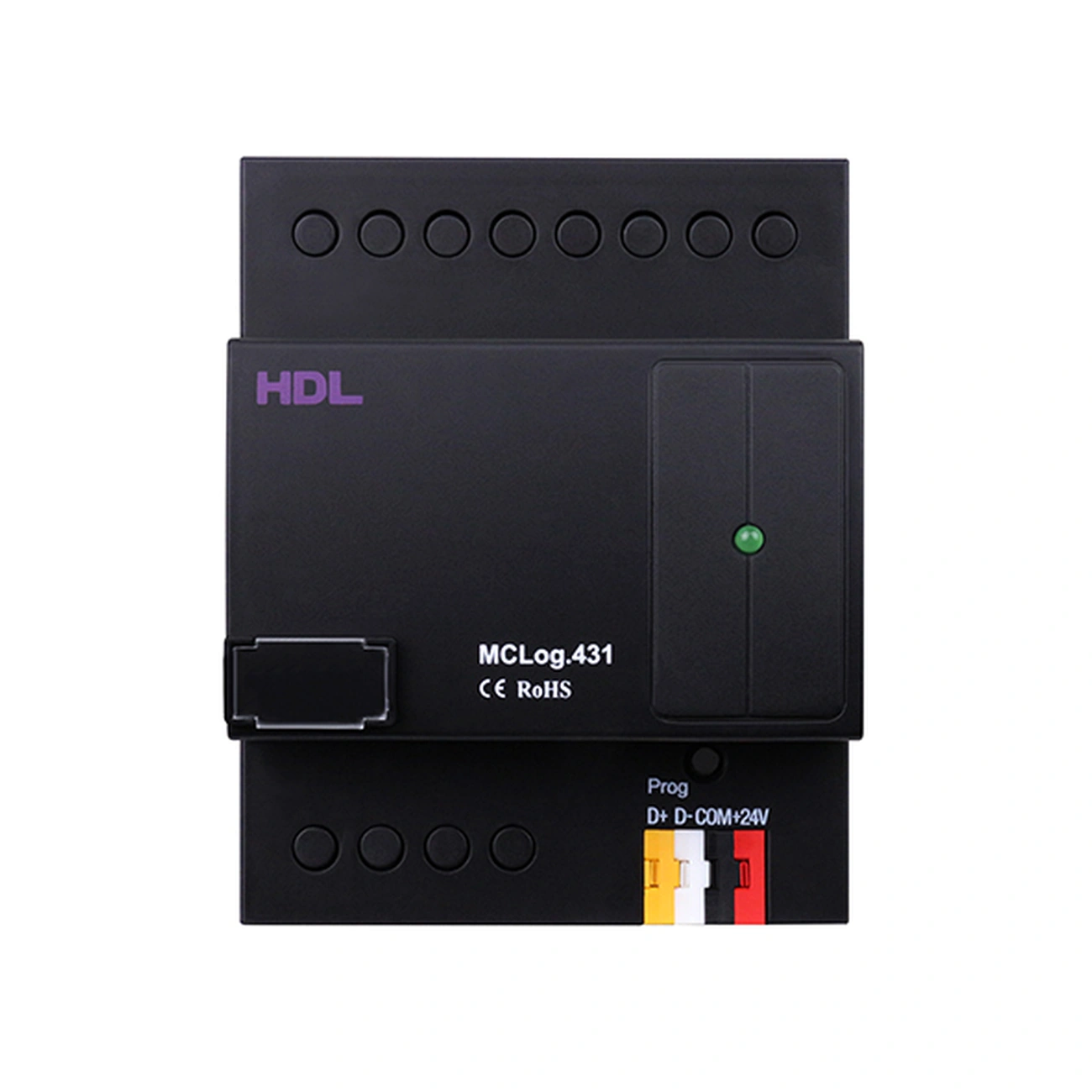

ماژول کنترل منطقی HDL مدل MCLog.431
ماژول کنترل منطقی HDL مدل MCLog.431 برای اجرای فرمانهای شرطی و زمانبندی در ساختمان هوشمند طراحی شده است. این کنترلر با ظرفیت ۹۶۰ بلوک منطقی، چهار رابطه AND، OR، NAND و NOR، ساعت داخلی و ارتباط Buspro، روی ریل DIN نصب میشود.
52,357,000 تومان
- ارسال ۱ تا ۳ روز کاری پس از پرداخت
- پرداخت امن با درگاه بانکی
- مشاوره رایگان انتخاب و نصب: ۰۹۱۲۹۵۳۴۲۹۹
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست
توضیحات محصول
ماژول کنترل منطقی HDL مدل MCLog.431 یک کنترلر تابلویی برای تعریف و اجرای منطقهای شرطی، زمانبندی و فرمانهای خودکار در ساختمان هوشمند است. این محصول با ظرفیت اعلامشده ۹۶۰ بلوک منطقی، پشتیبانی از روابط AND، OR، NAND و NOR و ساعت داخلی، امکان ترکیب وضعیت تجهیزات و شرایط مختلف را در شبکه HDL Buspro فراهم میکند.
ماژول کنترل منطقی HDL برای پروژههایی کاربرد دارد که اجرای فرمان تنها به فشردن یک کلید وابسته نیست و باید چند شرط، مانند زمان، وضعیت روشنایی، سناریو یا ورودی خارجی، با یکدیگر بررسی شوند. دستگاه روی ریل DIN استاندارد ۳۵ میلیمتری و داخل تابلو برق نصب میشود.
ویژگیهای ماژول کنترل منطقی HDL
ظرفیت ۹۶۰ بلوک منطقی
ماژول کنترل منطقی HDL طبق بخش معرفی دیتاشیت، دارای ظرفیت ۹۶۰ بلوک منطقی است. این ظرفیت امکان تعریف مجموعهای از شرایط و فرمانهای کنترلی را در پروژههای هوشمندسازی فراهم میکند.
در بخش قابلیتهای سند، امکان تنظیم حداکثر ۱۲ گروه منطقی با ۲۰ بلوک برای هر گروه نیز ذکر شده است. این دو عدد با ظرفیت کلی ۹۶۰ بلوک یکسان نیستند؛ بنابراین برای طراحی پروژه باید ساختار و ظرفیت قابل پیکربندی در نسخه نرمافزار دستگاه بررسی شود.
چهار رابطه منطقی AND، OR، NAND و NOR
این کنترلر از چهار رابطه منطقی پشتیبانی میکند:
- AND: اجرای شرط زمانی که همه ورودیهای موردنظر برقرار باشند.
- OR: اجرای شرط زمانی که دستکم یکی از ورودیها برقرار باشد.
- NAND: معکوس نتیجه رابطه AND.
- NOR: معکوس نتیجه رابطه OR.
با این روابط میتوان فرمانهایی تعریف کرد که به ترکیب چند وضعیت وابسته باشند؛ برای مثال، اجرای یک سناریو تنها در زمان مشخص و با برقرار بودن وضعیت تعیینشده یک کانال.
چهار ورودی و ۲۰ هدف کنترلی برای هر جدول منطقی
طبق دیتاشیت، هر جدول منطقی دارای چهار پین ورودی و ۲۰ هدف کنترلی خروجی است.
همچنین اتصال بین بلوکهای منطقی پشتیبانی میشود؛ به این معنی که خروجی یک جدول میتواند بهعنوان ورودی جدول دیگر استفاده شود. این ساختار برای ایجاد منطقهای چندمرحلهای کاربرد دارد.
ورودیهای شرطی متنوع
ماژول کنترل منطقی HDL امکان استفاده از انواع مختلف وضعیتها بهعنوان ورودی جدول منطقی را فراهم میکند، از جمله:
- سال، تاریخ، روز هفته و زمان
- وضعیت سناریو و توالی
- وضعیت کانال و پنل
- کلید عمومی و کلید عمومی خارجی
- مقدار ورودی خارجی و وضعیت ورودی خارجی
- وضعیت امنیتی
این ورودیها، اطلاعات و وضعیتهای کنترلی سیستم هستند؛ وجود آنها به معنی داشتن ترمینال فیزیکی مستقل برای تمام این موارد روی بدنه ماژول نیست.
ساعت داخلی و تنظیم رویدادهای روزانه
این مدل دارای ساعت داخلی Real-Time Clock است و از تنظیم رویداد برای هر روز پشتیبانی میکند.
به کمک اطلاعات زمان و تاریخ میتوان شرایط زمانبندی را با سایر ورودیهای منطقی ترکیب کرد. برای نمونه، اجرای یک فرمان را به روز مشخص هفته و وضعیت یک سناریو وابسته کرد.
ارتباط با HDL Buspro و بهروزرسانی آنلاین

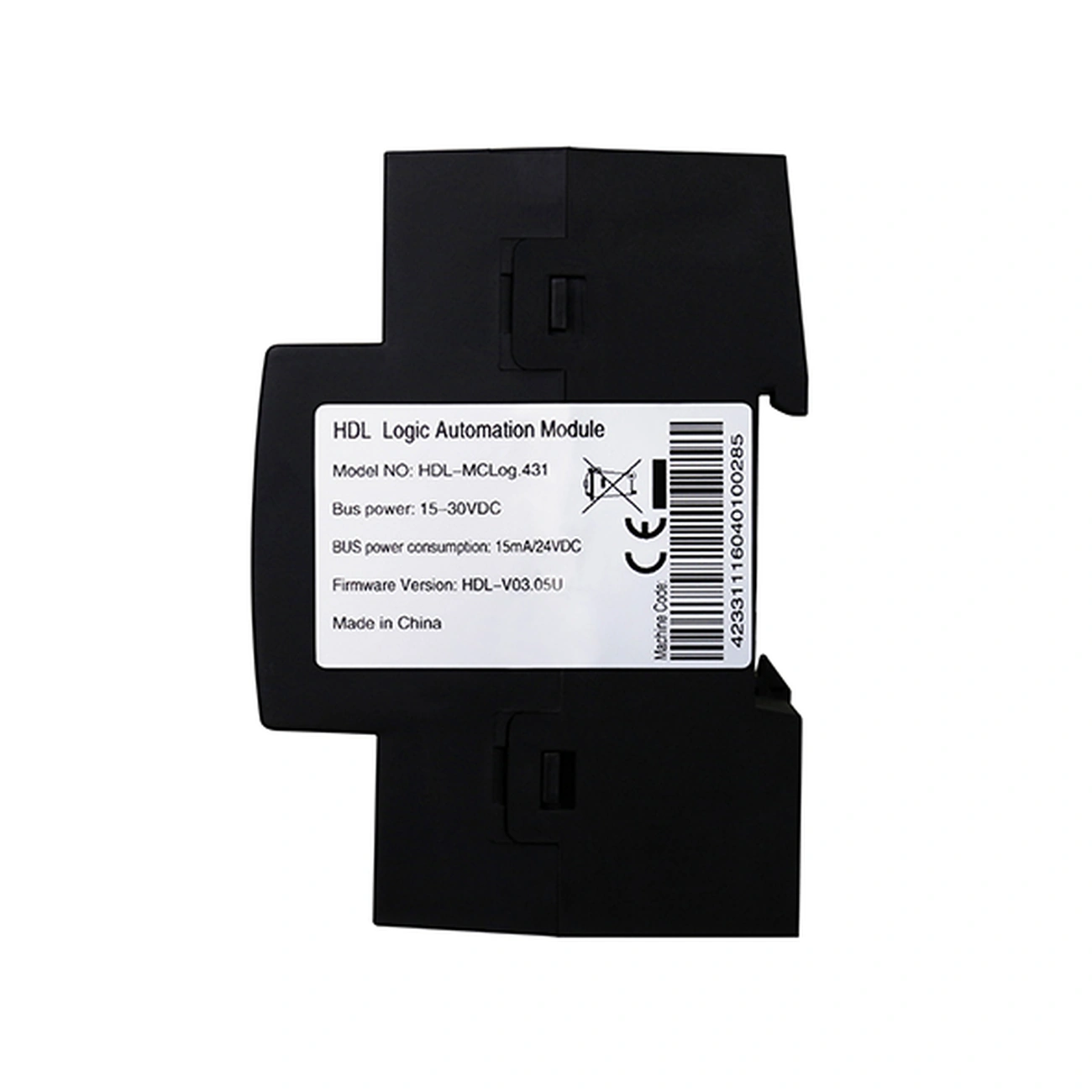

ماژول MCLog.431 از طریق شبکه HDL Buspro تغذیه و کنترل میشود. محدوده ولتاژ کاری آن ۱۵ تا ۳۰ ولت DC و جریان مصرفی اعلامشده در ۲۴ ولت DC برابر ۱۵ میلیآمپر است.
دستگاه از بهروزرسانی آنلاین از طریق Buspro پشتیبانی میکند. برای سیمکشی میتوان از کابل CAT5E یا کابل HDL Buspro/KNX مطابق راهنمای سازنده استفاده کرد.
روش اتصال توصیهشده، سیمکشی سری یا Hand-in-Hand است.
طراحی و نصب داخل تابلو برق
ماژول کنترل منطقی HDL دارای بدنهای از جنس نایلون و پلیکربنات با ابعاد ۷۲ × ۹۰ × ۶۶ میلیمتر و وزن ۱۲۱٫۵ گرم است.
درجه حفاظت IP20 برای آن اعلام شده و دستگاه باید روی ریل DIN استاندارد ۳۵ میلیمتری داخل تابلو برق نصب شود.
در نقشه صفحه دوم دیتاشیت، نمای جلو و کنار ماژول، ابعاد بدنه و محل ترمینال Buspro مشخص شده است. نشانگر ماژول در حالت عملکرد صحیح چشمک میزند. با نگه داشتن دکمه آن به مدت سه ثانیه، میتوان آدرس دستگاه را در نرمافزار HDL Buspro خواند و تغییر داد.
برای نصب ایمن، گشتاور بستن پیچ نباید از ۰٫۴ نیوتنمتر بیشتر شود. همچنین اتصال برق AC به ماژول ممنوع است و باید از تماس دستگاه با مایعات و گازهای خورنده جلوگیری شود.
کاربردهای ماژول کنترل منطقی HDL
ماژول کنترل منطقی HDL برای تعریف سناریوهای شرطی و زمانبندیشده در پروژههای هوشمندسازی مسکونی، اداری و تجاری استفاده میشود.
با ترکیب زمان، وضعیت سناریو، کانال، پنل و ورودیهای خارجی میتوان فرمانهایی متناسب با وضعیت سیستم تعریف کرد. اتصال خروجی یک جدول به ورودی جدول دیگر نیز امکان ساخت منطقهای چندمرحلهای را فراهم میکند.
این محصول یک کنترلر منطقی است و در دیتاشیت آن خروجی رله برای قطع و وصل مستقیم بار برقی معرفی نشده است. اجرای فرمانهای فیزیکی به تجهیزات خروجی سازگار در شبکه Buspro وابسته خواهد بود.
| وزن | 121.5 کیلوگرم |
|---|---|
| ابعاد | 72 × 90 × 66 سانتیمتر |
| نوع محصول | ماژول کنترل منطقی تابلویی |
| ظرفیت بلوک منطقی اعلامشده | ۹۶۰ بلوک |
| تعداد گروه منطقی در بخش قابلیتها | حداکثر ۱۲ گروه |
| تعداد بلوک هر گروه در بخش قابلیتها | ۲۰ بلوک |
| ورودی هر جدول منطقی | ۴ پین |
| هدف کنترلی هر جدول منطقی | ۲۰ هدف |
| ارتباط بین جدولهای منطقی | دارد |
| روابط منطقی | AND، OR، NAND و NOR |
| ورودیهای شرطی | زمان، تاریخ، وضعیت سناریو، کانال، پنل، توالی، ورودی خارجی، کلید عمومی و امنیت |
| تنظیم رویداد روزانه | دارد |
| ساعت داخلی | Real-Time Clock |
| ولتاژ کاری | ۱۵ تا ۳۰ ولت DC |
| جریان مصرفی باس | ۱۵ میلیآمپر در ۲۴ ولت DC |
| بهروزرسانی آنلاین | از طریق Buspro |
| رطوبت نگهداری | حداکثر ۹۳ درصد |
| جنس بدنه | نایلون و PC |
| درجه حفاظت | IP20 |
| روش نصب | ریل DIN استاندارد ۳۵ میلیمتری |
| محل نصب | داخل تابلو برق |
| حداکثر گشتاور پیچ | ۰٫۴ نیوتنمتر |
| تأییدیههای اعلامشده | CE و RoHS |
| اقلام بستهبندی | یک ماژول و یک دیتاشیت |
