کنترلر گرمایش از کف ۶ کانال HDL مدل MFH06.432

کنترلر گرمایش از کف ۶ کانال HDL مدل MFH06.432 یک ماژول تابلویی برای مدیریت مستقل شش مدار گرمایش و سرمایش از کف در ساختمان هوشمند است. این دستگاه با کنترلر PI داخلی، ورودی سنسورهای دمای دیجیتال و گزینه خروجی رله یا DC صفر تا ۱۰ ولت برای هر کانال، امکان تنظیم دمای محیط و کف را از طریق شبکه HDL Buspro فراهم می‌کند.

کنترلر گرمایش از کف ۶ کانال HDL از حداکثر ۱۳ سنسور دمای DS18B20 پشتیبانی می‌کند و دارای قابلیت حفاظت در برابر افزایش بیش‌ازحد دمای کف و خرابی سنسور است. امکان تعریف حالت‌های کاری مختلف، عملکرد Master/Slave و به‌روزرسانی از طریق Buspro نیز برای این محصول در نظر گرفته شده است.

ویژگی‌های کنترلر گرمایش از کف ۶ کانال HDL

کنترل مستقل شش مدار

کنترلر گرمایش از کف ۶ کانال HDL دارای شش کانال مجزا با کنترل PI مستقل است. هر کانال می‌تواند بر اساس تنظیمات و اطلاعات دمایی، مدار گرمایش یا سرمایش از کف مربوط به خود را مدیریت کند.

برای هر کانال، دو گزینه خروجی رله و DC صفر تا ۱۰ ولت پیش‌بینی شده است. نوع خروجی باید متناسب با مشخصات شیر برقی و تجهیزات متصل انتخاب شود.

پشتیبانی از گرمایش و سرمایش از کف

این ماژول علاوه بر گرمایش از کف، از عملکرد سرمایش از کف نیز پشتیبانی می‌کند. محدوده تنظیم دما بین ۵ تا ۴۰ درجه سانتی‌گراد و دقت کنترل اعلام‌شده ۰٫۵ درجه سانتی‌گراد است.

مقادیر حداکثر و حداقل گرمایش نیز قابل تنظیم هستند تا عملکرد سیستم با شرایط پروژه هماهنگ شود.

اتصال حداکثر ۱۳ سنسور دما

کنترلر گرمایش از کف ۶ کانال HDL از سنسور دمای دیجیتال DS18B20 استفاده می‌کند و امکان اتصال حداکثر ۱۳ سنسور به ماژول وجود دارد.

حداکثر طول کابل سنسور ۱۰۰ متر اعلام شده است. سنسورهای خارجی به سه رشته سیم نیاز دارند و مطابق راهنمای سازنده، باید از کابل مناسب با اتصالات عایق‌کاری‌شده استفاده شود.

در بخش اقلام بسته‌بندی دیتاشیت، سه سنسور دما ذکر شده است؛ بنابراین پشتیبانی از ۱۳ سنسور به معنی وجود ۱۳ سنسور در بسته محصول نیست.

حفاظت از کف و سنسور دما

این مدل دارای قابلیت حفاظت در برابر افزایش بیش‌ازحد دمای کف است. همچنین عملکرد حفاظتی در صورت خرابی سنسور دما برای آن اعلام شده است.

این قابلیت‌ها برای کنترل شرایط عملکرد سیستم گرمایش از کف کاربرد دارند؛ با این حال، حد دمای حفاظتی و رفتار دقیق دستگاه هنگام خرابی سنسور باید هنگام راه‌اندازی مطابق تنظیمات سیستم بررسی شوند.

عملکرد شست‌وشوی مدار (Flush)

ماژول MFH06.432 از عملکرد Flush پشتیبانی می‌کند. این عملکرد به‌صورت دستی یا بر اساس زمان‌بندی قابل اجرا است.

نحوه اجرای آن باید متناسب با طراحی مدار و شیرهای متصل در سیستم تنظیم شود.

حالت‌های کاری و Master/Slave

کنترلر گرمایش از کف ۶ کانال HDL از حالت‌های کاری مختلف مانند Timer، Away، Home و Normal پشتیبانی می‌کند.

همچنین قابلیت Master/Slave برای آن در نظر گرفته شده است. تعداد ماژول‌های تابع قابل اتصال در دیتاشیت ارسالی مشخص نشده است.

فرمان به رله خارجی برای بارهای پرقدرت

این کنترلر می‌تواند فرمان کنترلی را به رله خارجی پرقدرت ارسال کند تا تجهیزات گرمایشی با توان بالاتر از طریق رله مناسب مدیریت شوند.

این قابلیت به معنی امکان اتصال مستقیم بار پرقدرت به خروجی‌های داخلی دستگاه نیست؛ حداکثر جریان هر کانال رله داخلی یک آمپر است.

ارتباط با شبکه HDL Buspro

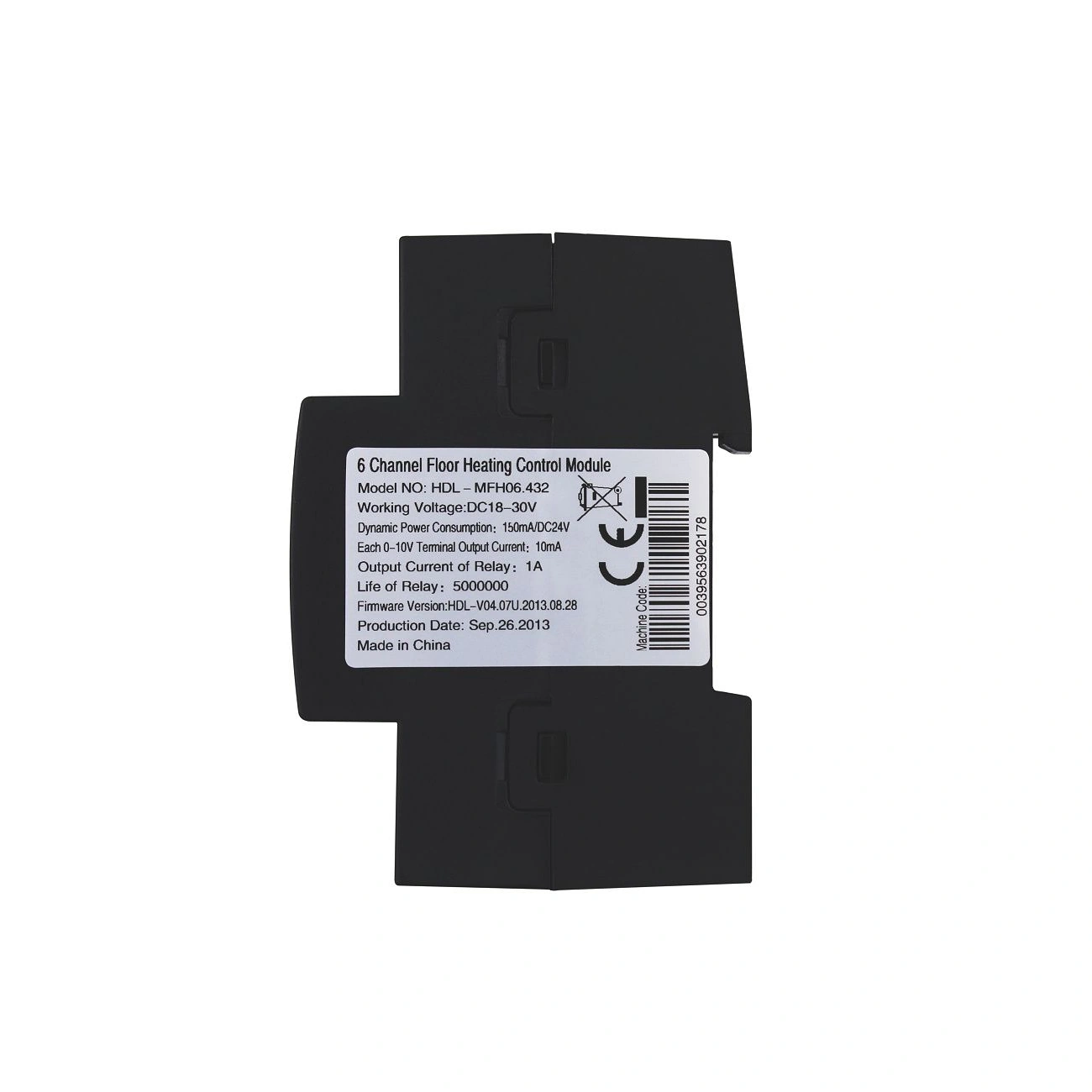

کنترلر گرمایش از کف ۶ کانال HDL با ولتاژ ۱۵ تا ۳۰ ولت DC تغذیه می‌شود. مصرف جریان باس در ولتاژ ۲۴ ولت، در حالت ایستا ۳۰ میلی‌آمپر و در حالت پویا ۱۵۰ میلی‌آمپر اعلام شده است.

برای سیم‌کشی، کابل HDL Buspro/KNX با هادی مسی تک‌رشته ۰٫۸ میلی‌متری معرفی شده و روش اتصال تجهیزات به‌صورت سری یا Hand-in-Hand است.

به‌روزرسانی آنلاین دستگاه نیز از طریق شبکه Buspro امکان‌پذیر است.

طراحی و نصب داخل تابلو برق

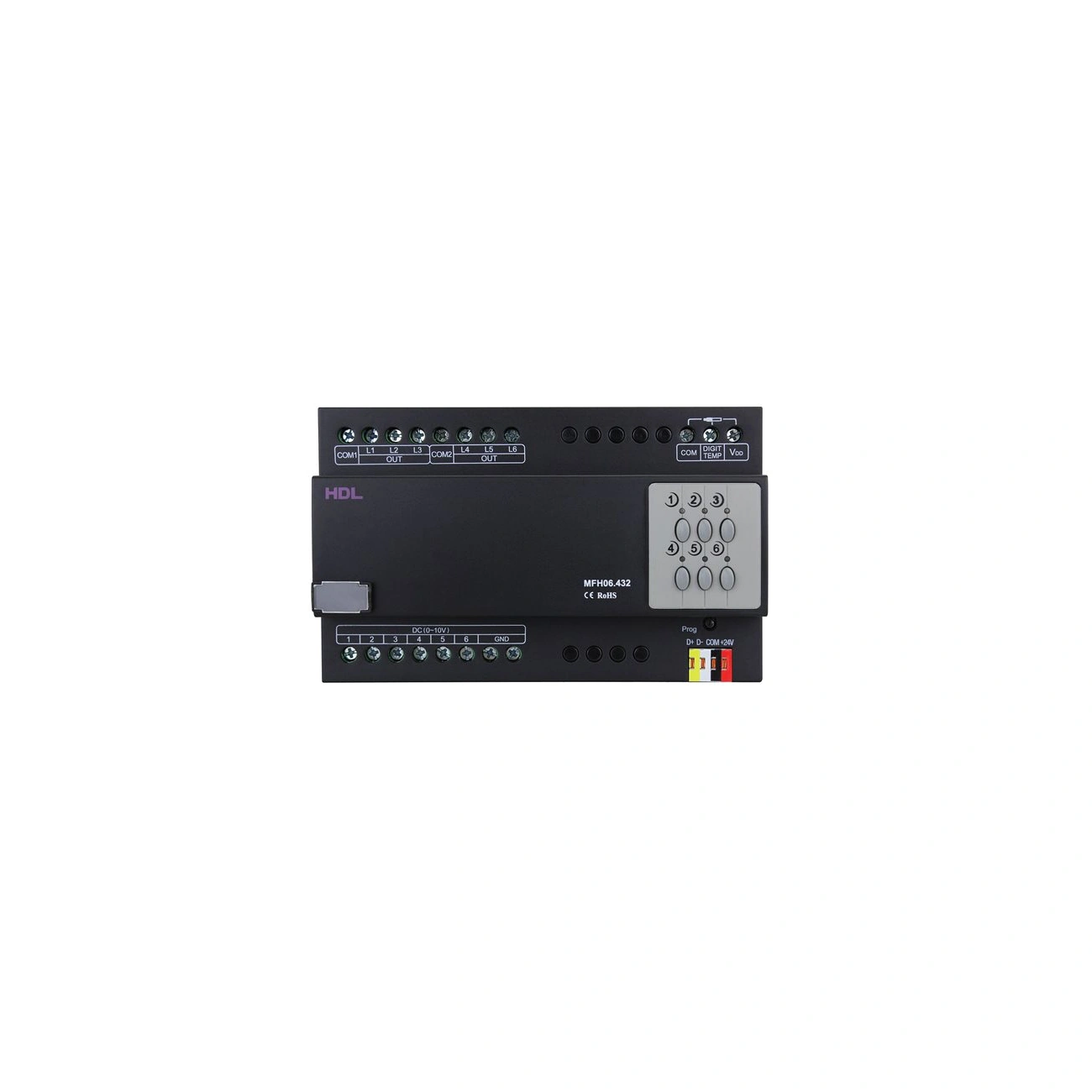

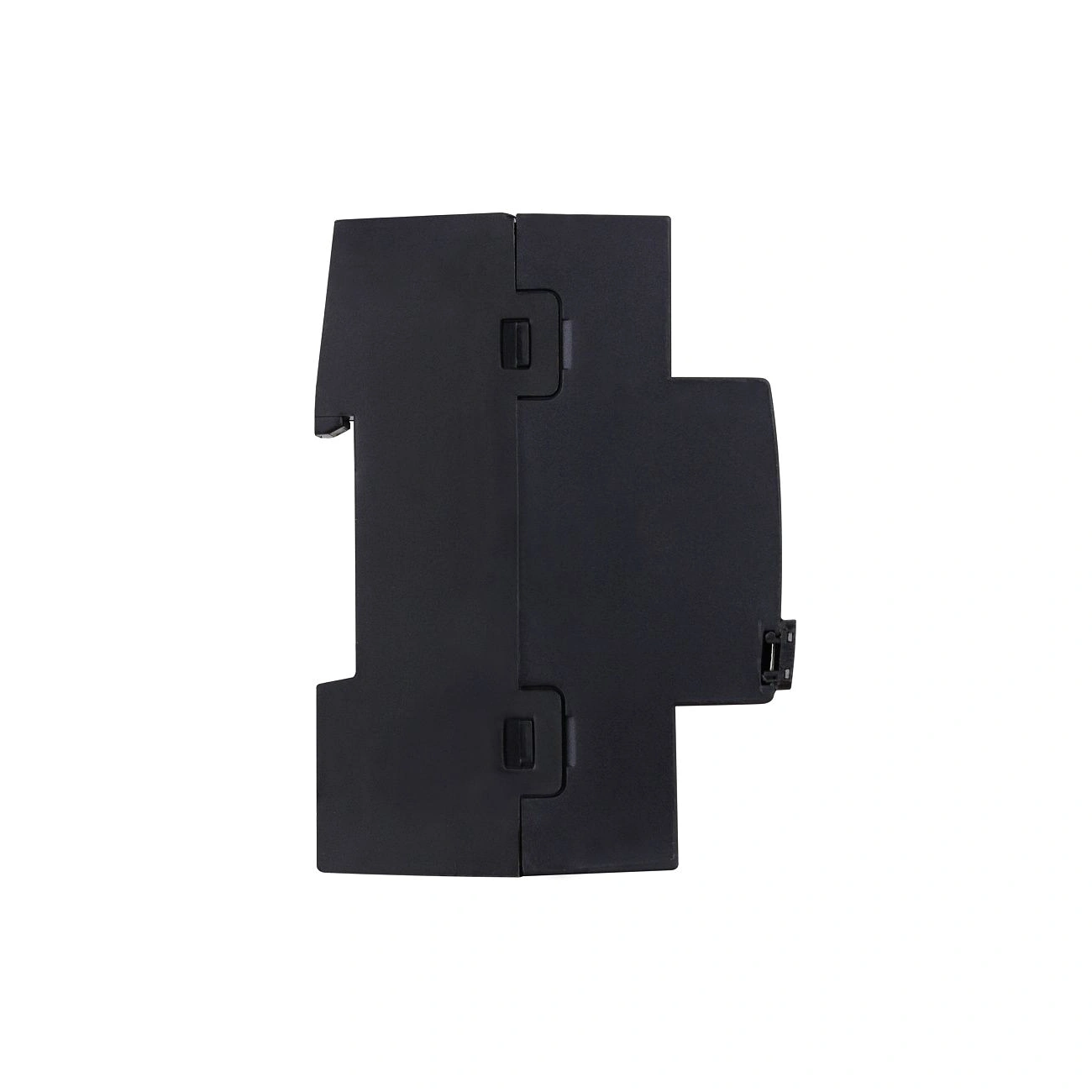

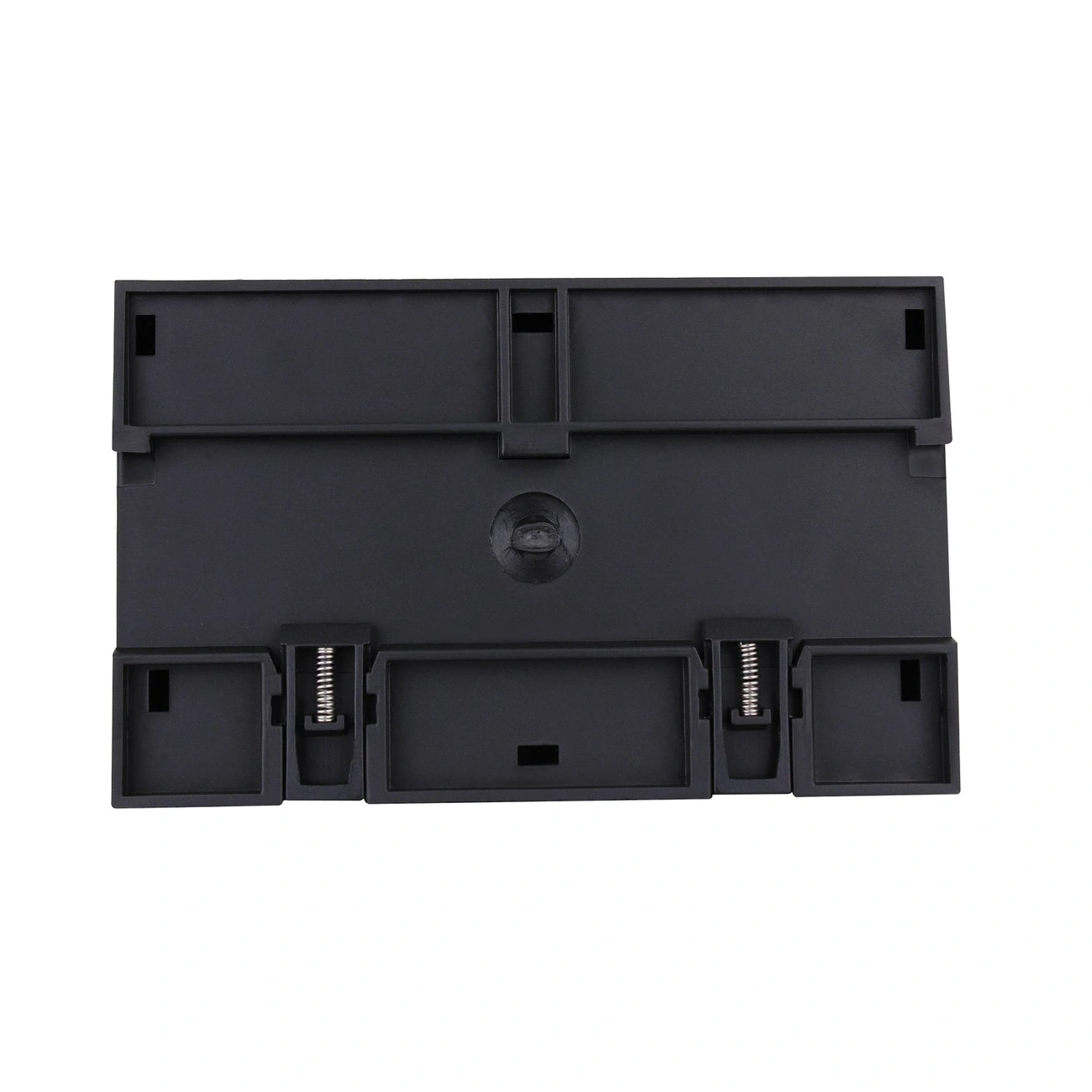

ماژول MFH06.432 دارای بدنه‌ای از جنس نایلون و پلی‌کربنات با ابعاد ۱۴۴ × ۹۰ × ۶۶ میلی‌متر است. دستگاه روی ریل DIN استاندارد ۳۵ میلی‌متری و داخل تابلو برق نصب می‌شود.

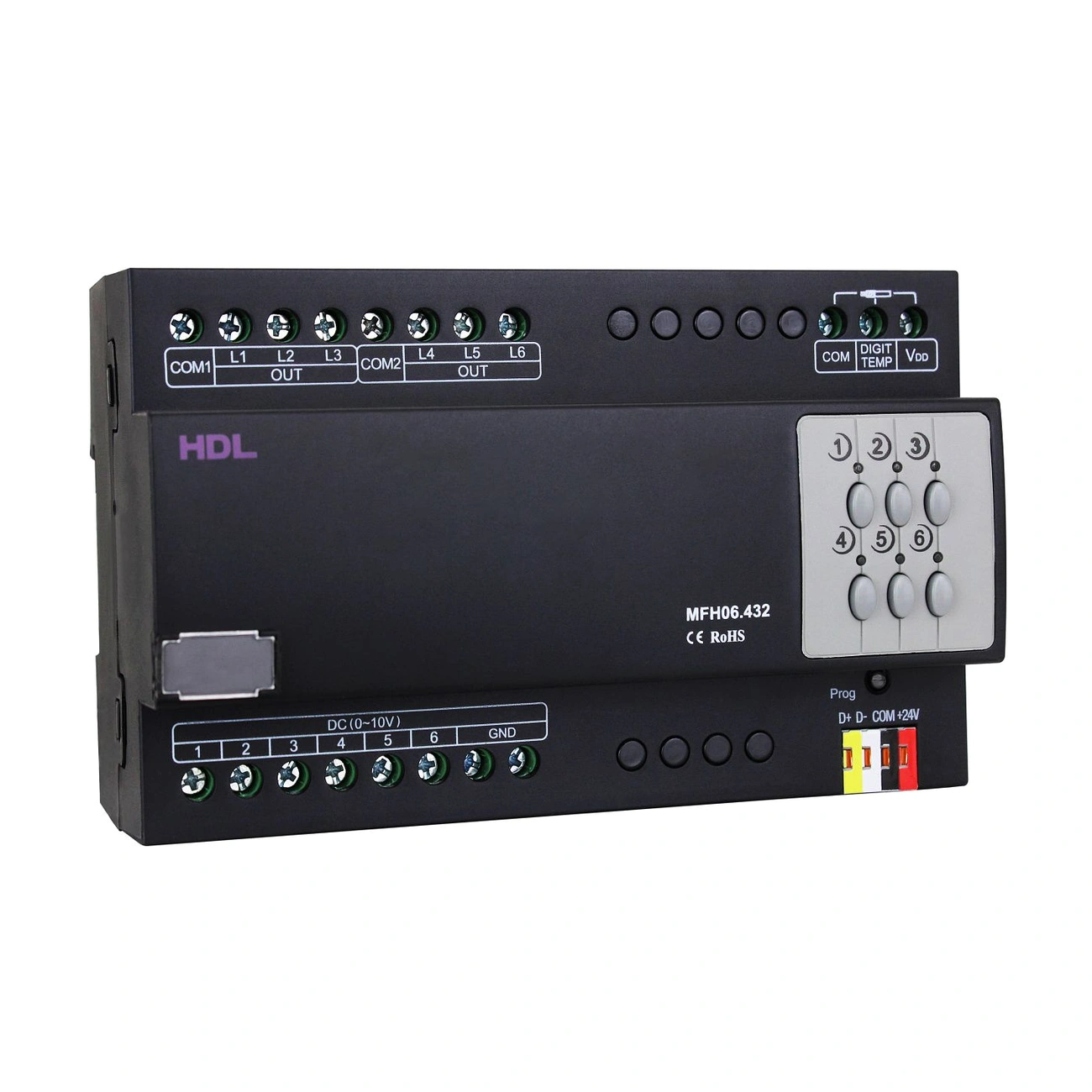

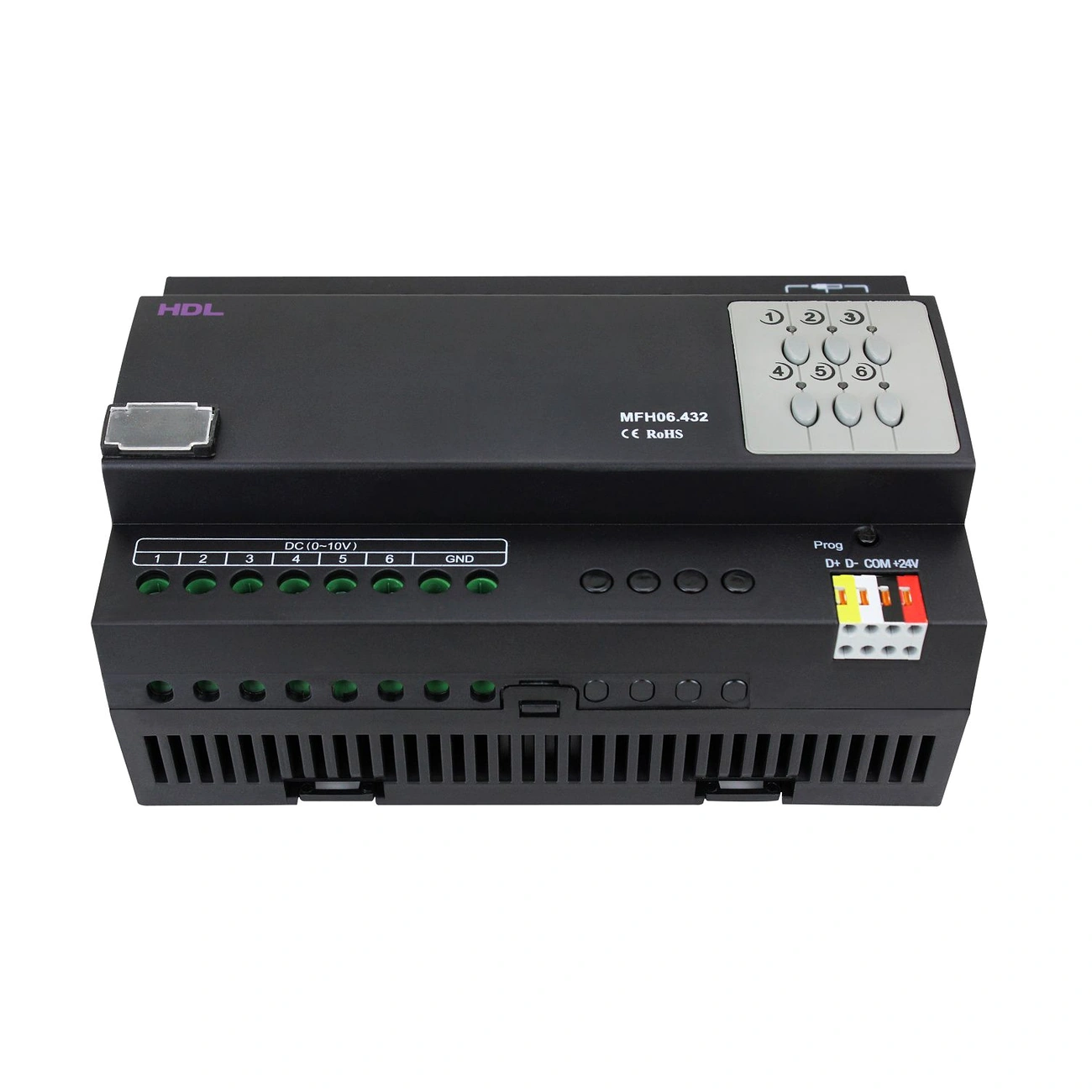

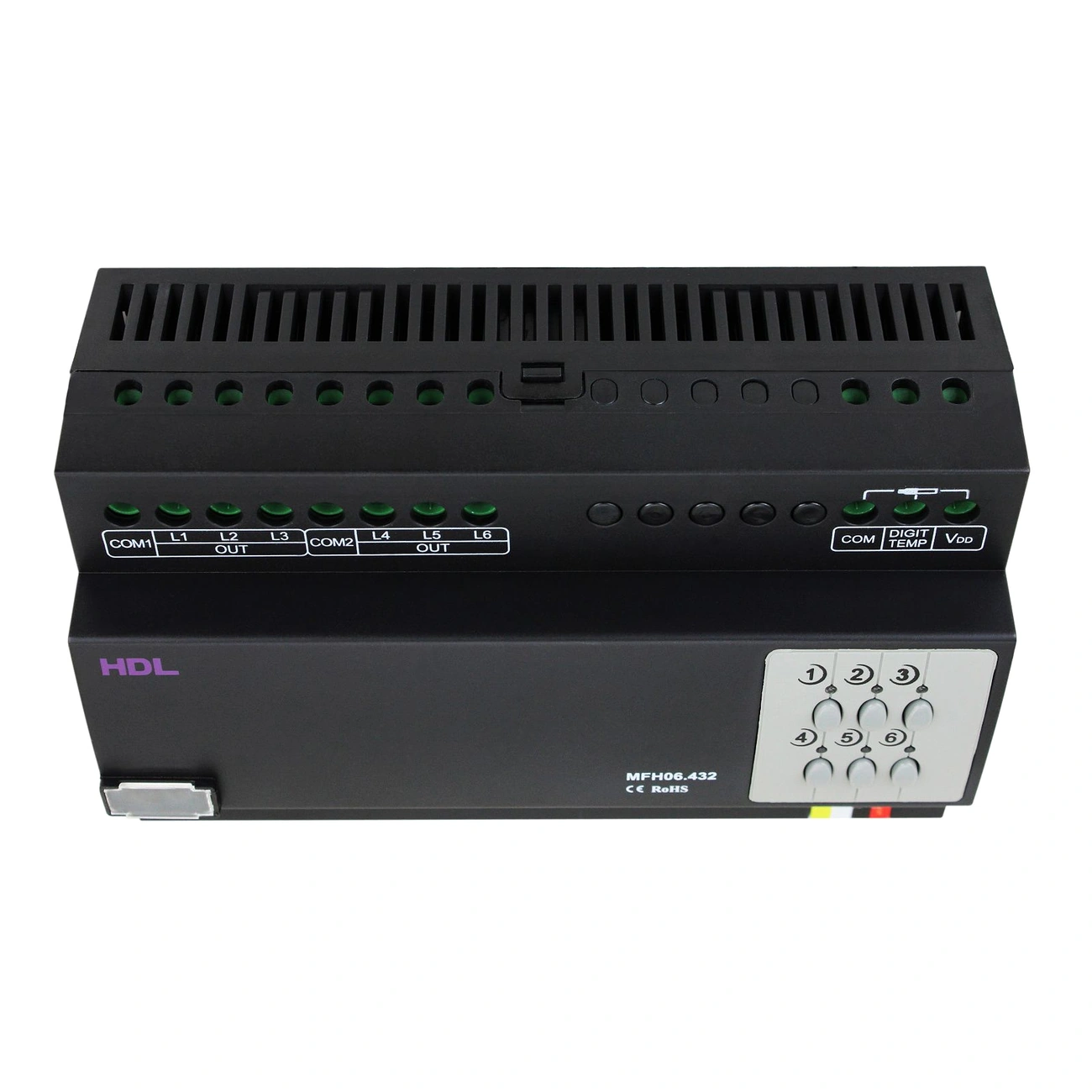

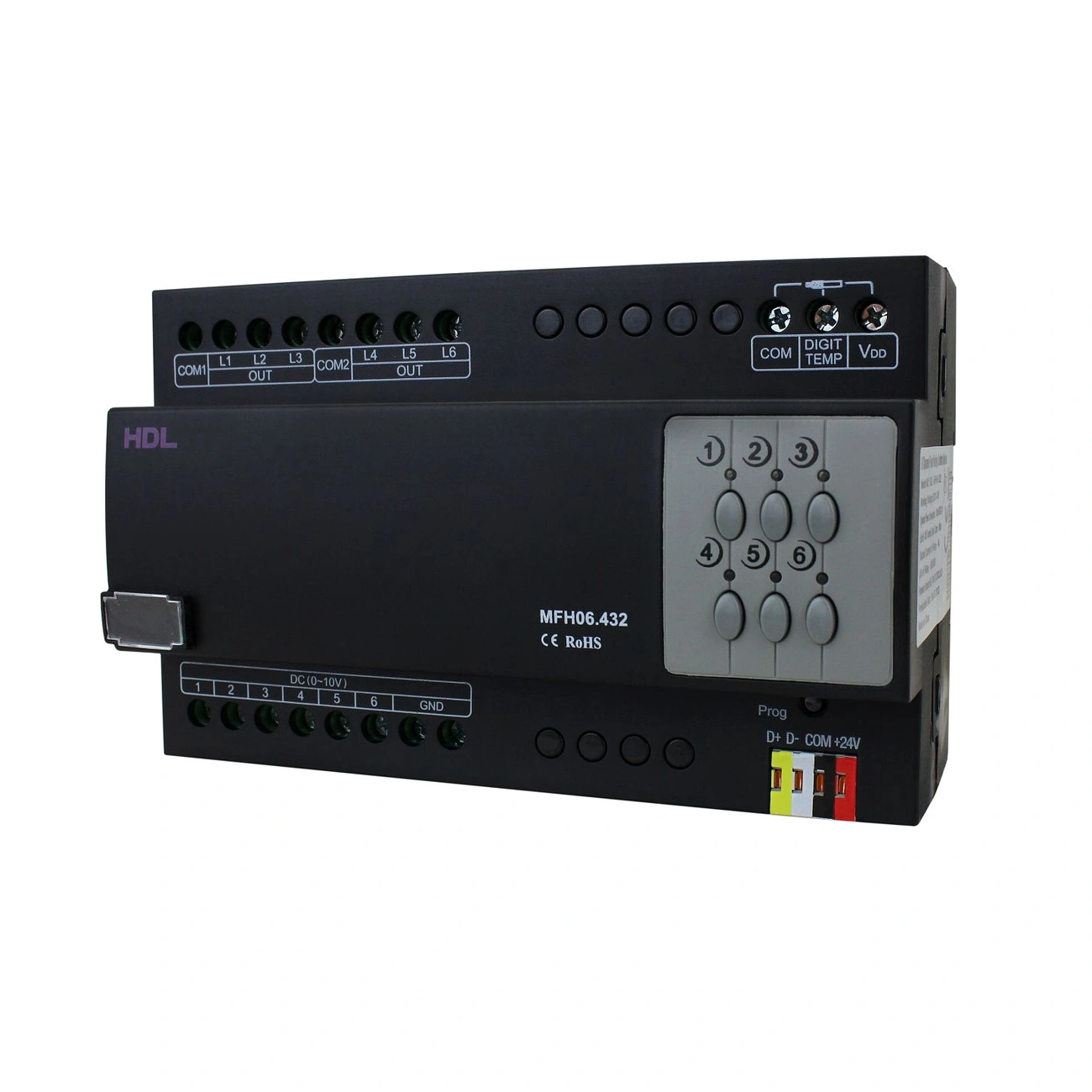

در نقشه صفحه دوم دیتاشیت، محل خروجی‌های رله، خروجی‌های صفر تا ۱۰ ولت، ورودی سنسور دما، ترمینال Buspro و نشانگر وضعیت مشخص شده است.

نشانگر ماژول هنگام عملکرد صحیح چشمک می‌زند. با نگه داشتن دکمه آن به مدت سه ثانیه، امکان خواندن و تغییر آدرس دستگاه از طریق نرم‌افزار HDL Buspro فراهم می‌شود.

برای نصب ایمن، استفاده از فیوز یا کلید حفاظتی مناسب برای شیرهای برقی توصیه شده است. گشتاور بستن پیچ ترمینال نباید از ۰٫۴ نیوتن‌متر بیشتر شود و برق AC نباید به ترمینال Buspro، سنسور دما یا خروجی صفر تا ۱۰ ولت متصل شود.

کاربردهای کنترلر گرمایش از کف ۶ کانال HDL

کنترلر گرمایش از کف ۶ کانال HDL برای پروژه‌های هوشمندسازی مسکونی، اداری و تجاری که به کنترل مستقل چند مدار گرمایش یا سرمایش از کف نیاز دارند، طراحی شده است.

با دریافت اطلاعات سنسورهای دما و استفاده از کنترل PI می‌توان عملکرد هر مدار را متناسب با دمای تنظیم‌شده مدیریت کرد. خروجی‌های رله و صفر تا ۱۰ ولت نیز امکان انتخاب روش کنترل متناسب با شیرهای برقی سازگار را فراهم می‌کنند.

پیش از اجرا باید ولتاژ کاری شیرها، نوع کنتاکت آن‌ها (Normally Open یا Normally Closed)، جریان مصرفی هر مدار و روش اتصال سنسورهای دما بررسی شود. این ماژول کنترلر سیستم است و به‌تنهایی منبع تولید گرما یا سرما محسوب نمی‌شود.
