کلید هوشمند لمسی چهار پل HDL مدل MPT4.48-A

کلید هوشمند چهار پل HDL مدل MPT4.48-A

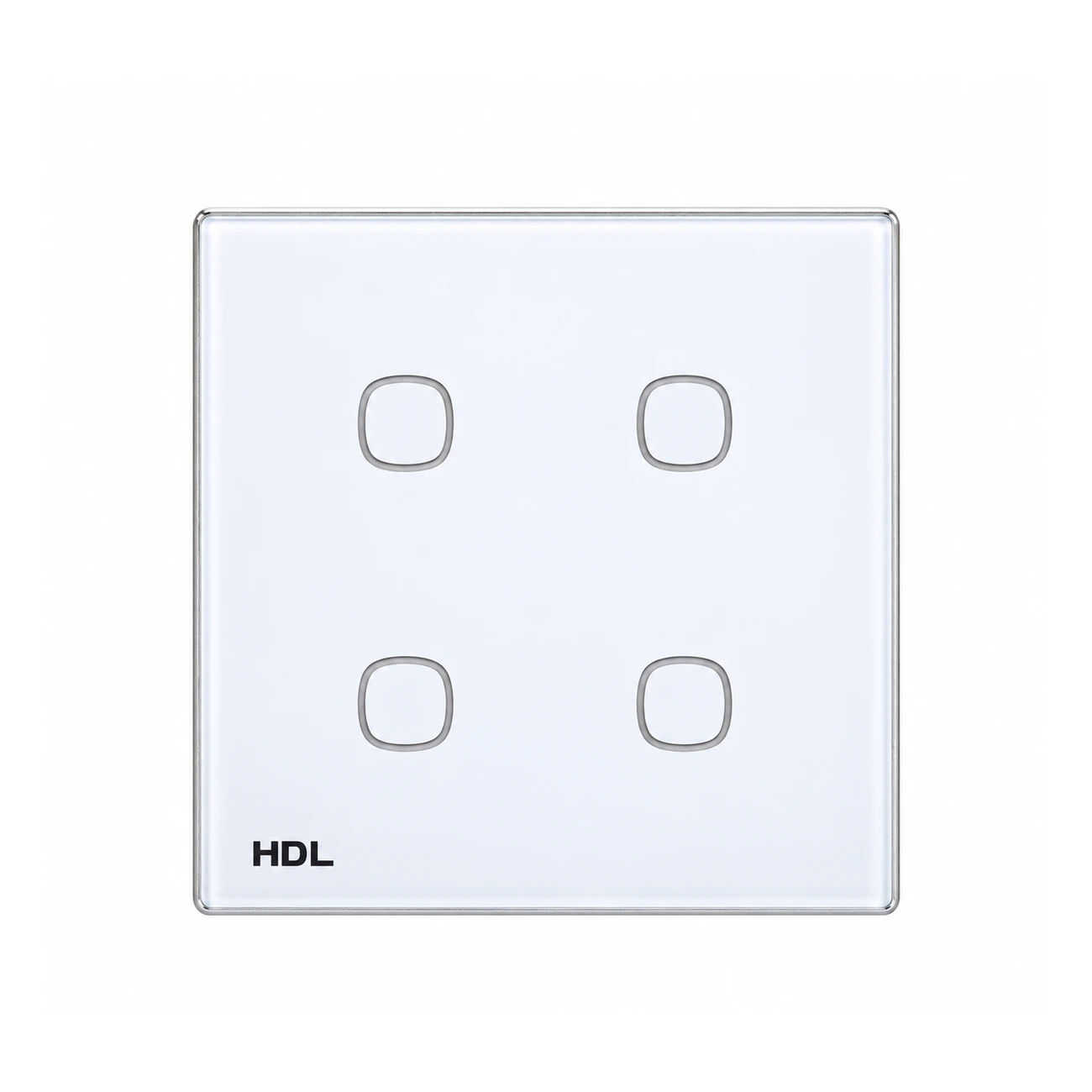

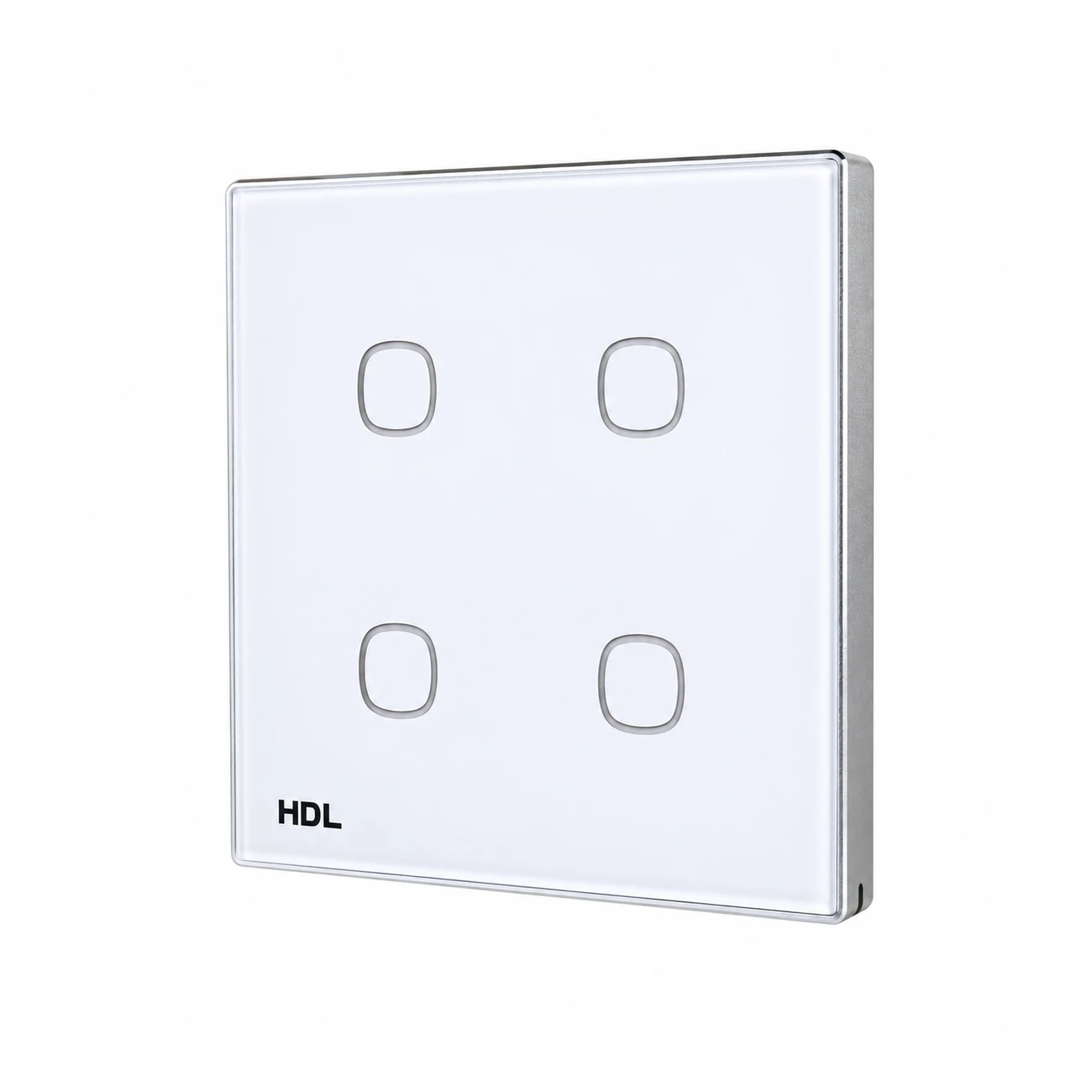

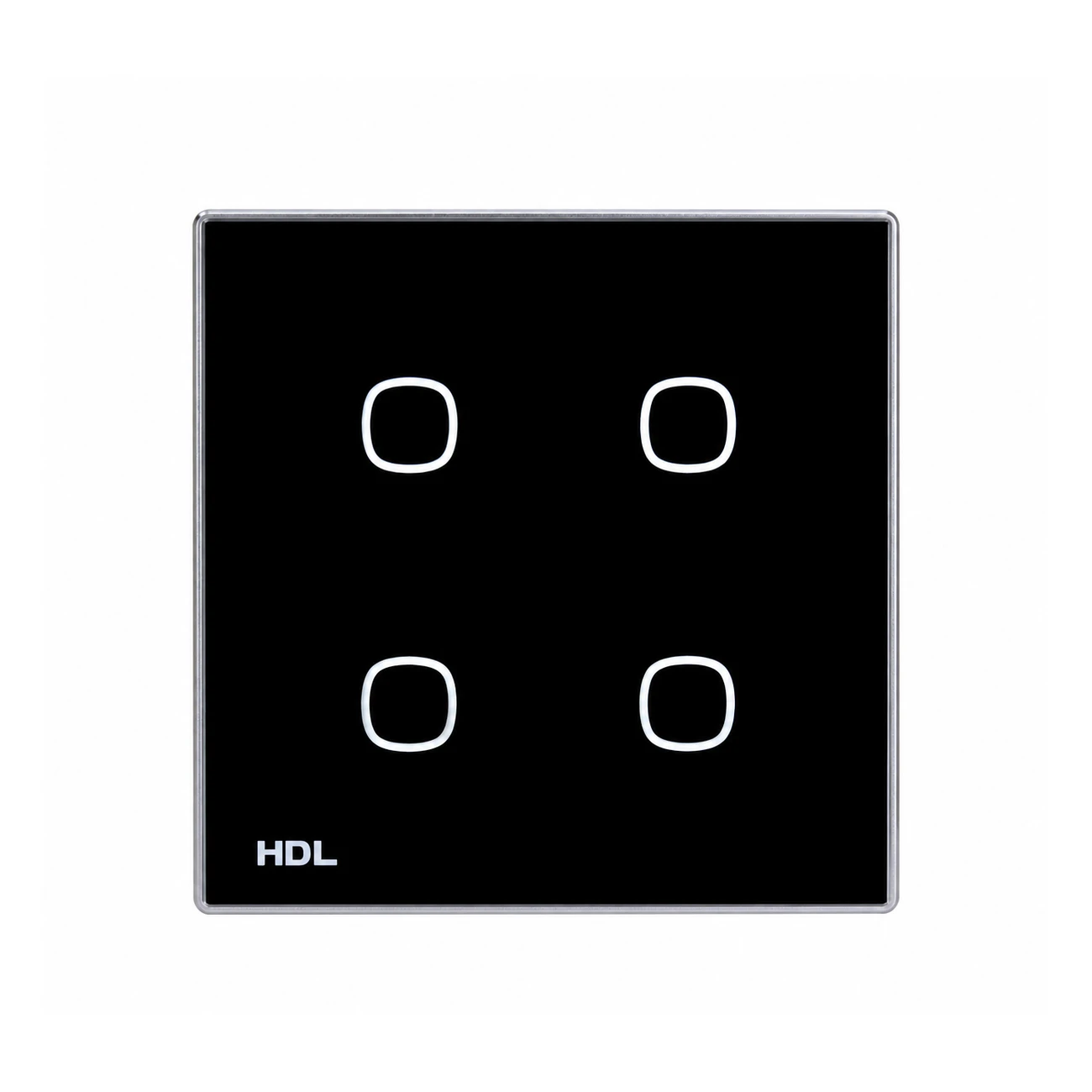

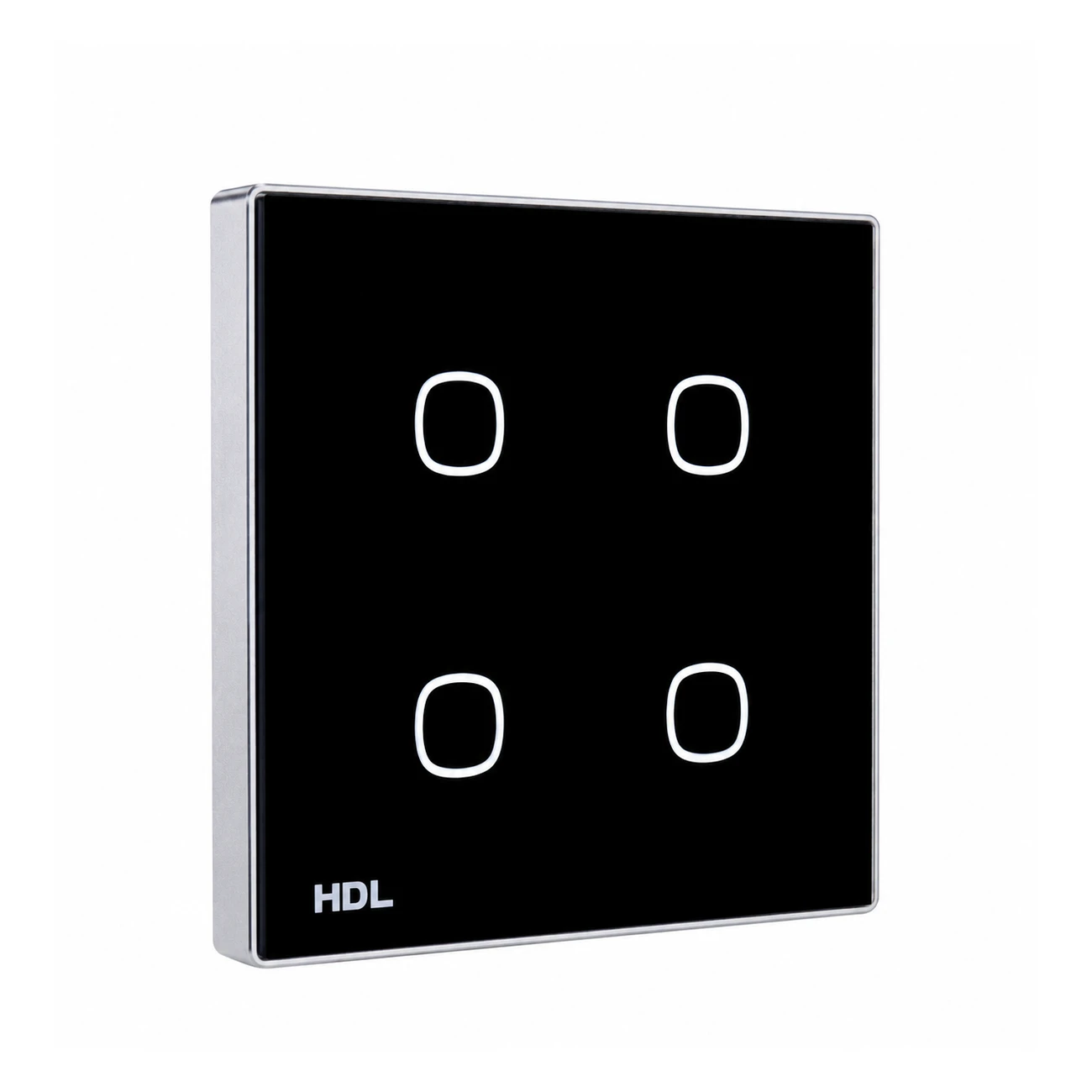

کلید هوشمند لمسی چهار پل HDL مدل MPT4.48-A یک پنل کنترلی چندمنظوره برای سیستم HDL Buspro است که با ۴ کلید لمسی قابل برنامه‌ریزی، امکان مدیریت روشنایی و اجرای فرمان‌های مختلف ساختمان هوشمند را فراهم می‌کند. هر کلید دارای نور پس‌زمینه RGB است و رنگ و شدت نور آن از طریق نرم‌افزار پیکربندی HDL Buspro قابل تنظیم است.

این مدل با ابعاد مربعی 86×86 میلی‌متر برای نصب در EU Wall Box طراحی شده و برای عملکرد به رابط تغذیه HDL-MPLPI.48-A نیاز دارد.

۴ کلید لمسی قابل برنامه‌ریزی

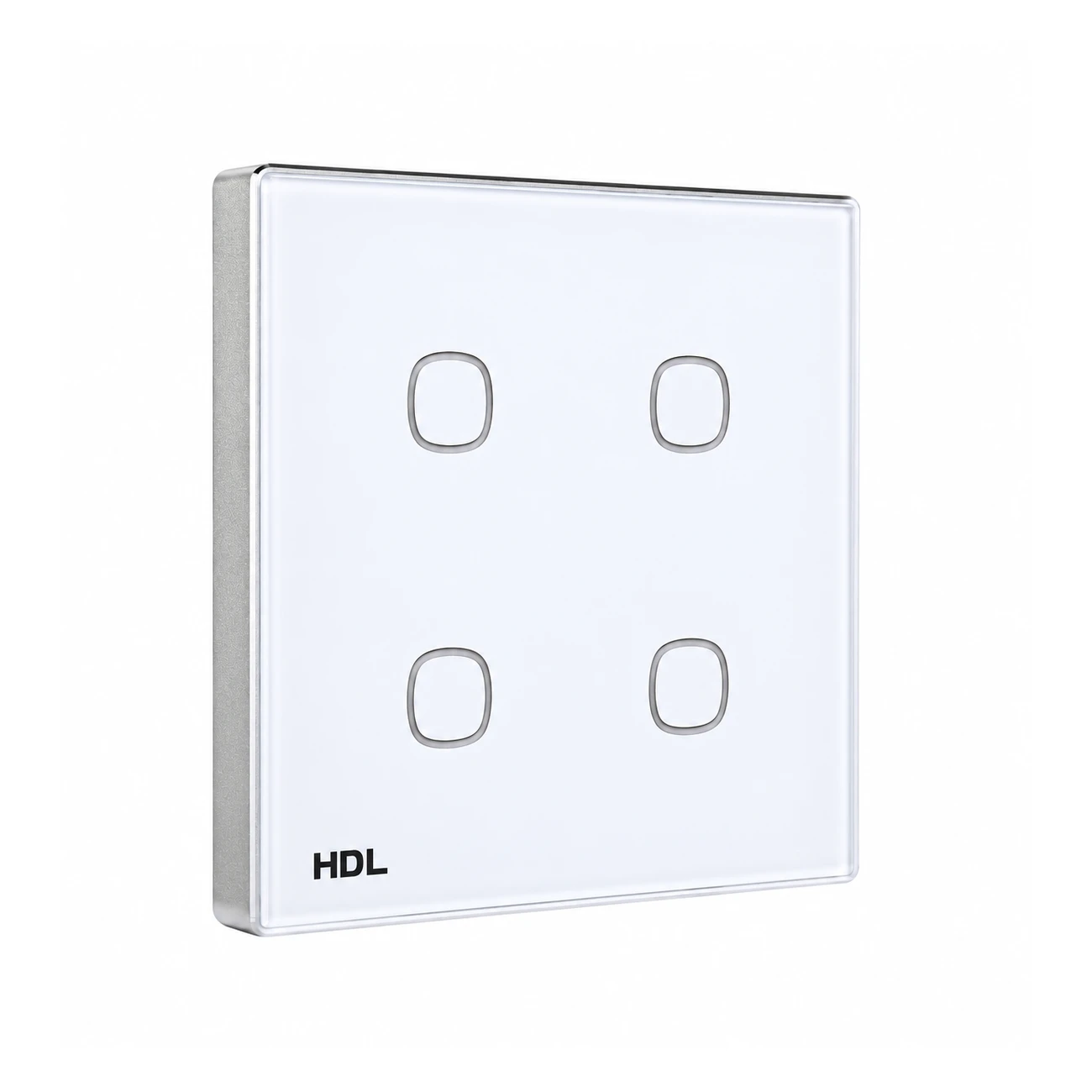

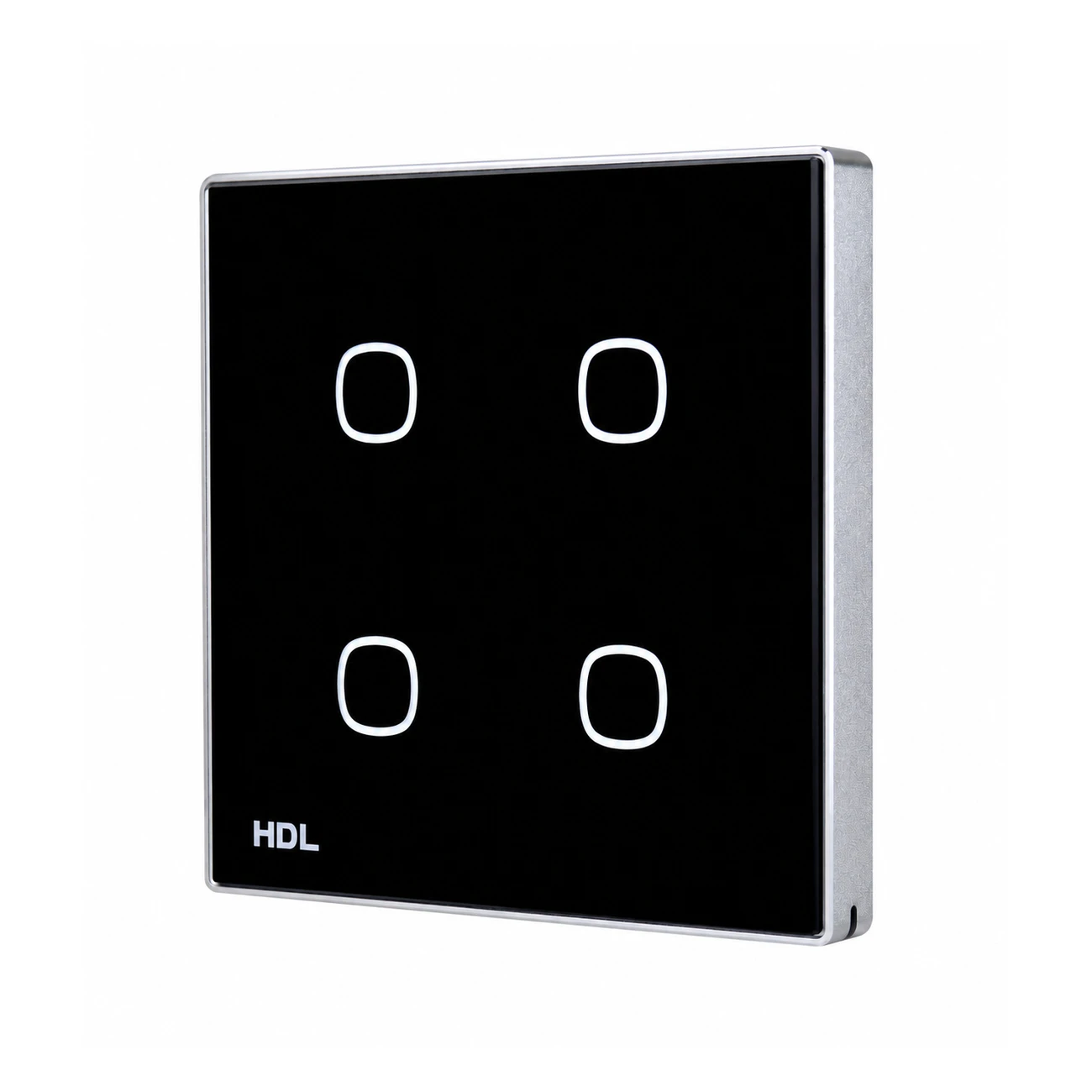

MPT4.48-A دارای چهار کلید لمسی با چیدمان ۲×۲ است. عملکرد هر کلید را می‌توان متناسب با نیاز پروژه برنامه‌ریزی کرد و به همین دلیل، چهار پل بودن این محصول به معنای محدود شدن آن به چهار مدار روشنایی نیست.

کلیدها از حالت‌هایی مانند Single On/Off، Single On، Single Off، Combination On/Off، Momentary و Short/Long Press پشتیبانی می‌کنند.

نور پس‌زمینه RGB قابل تنظیم

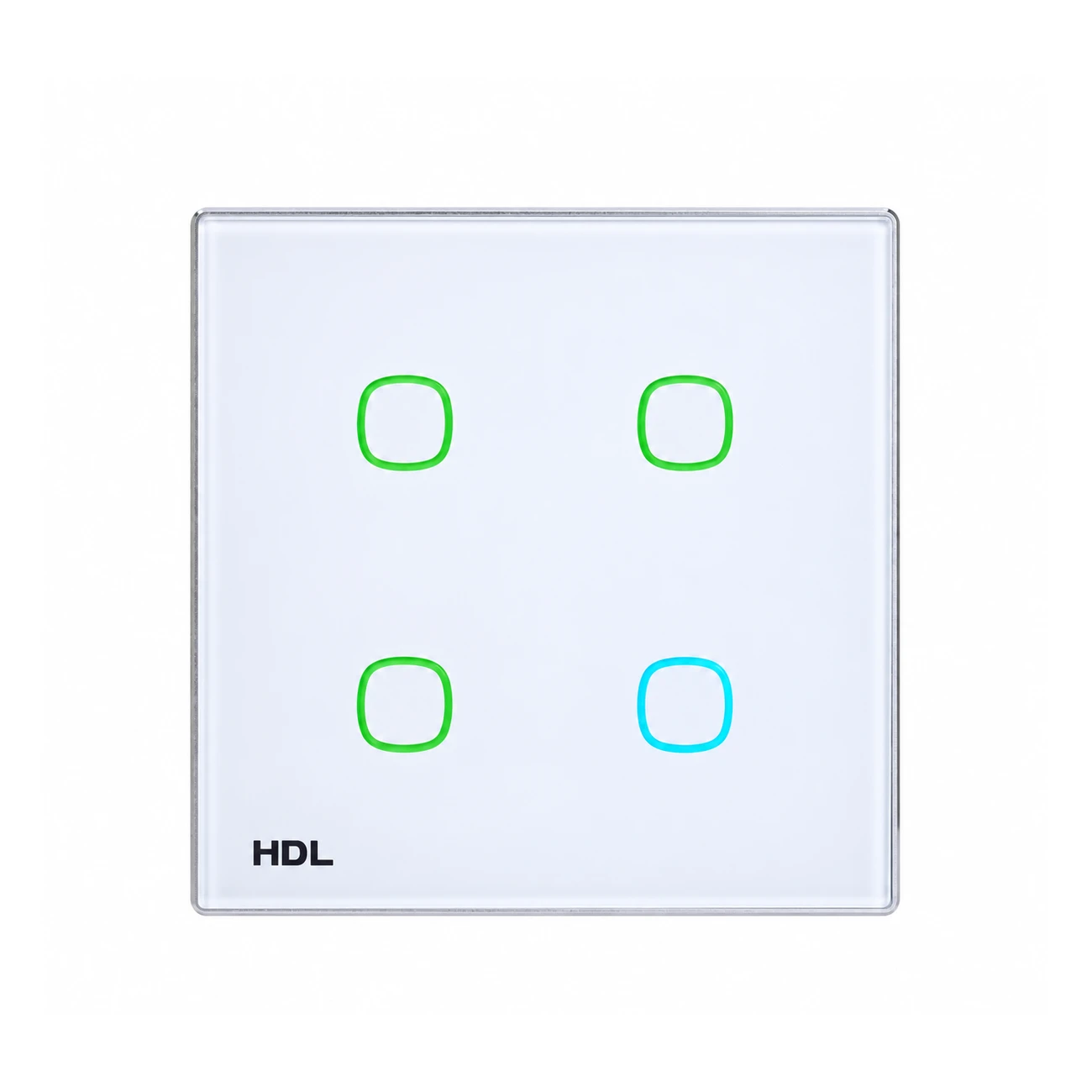

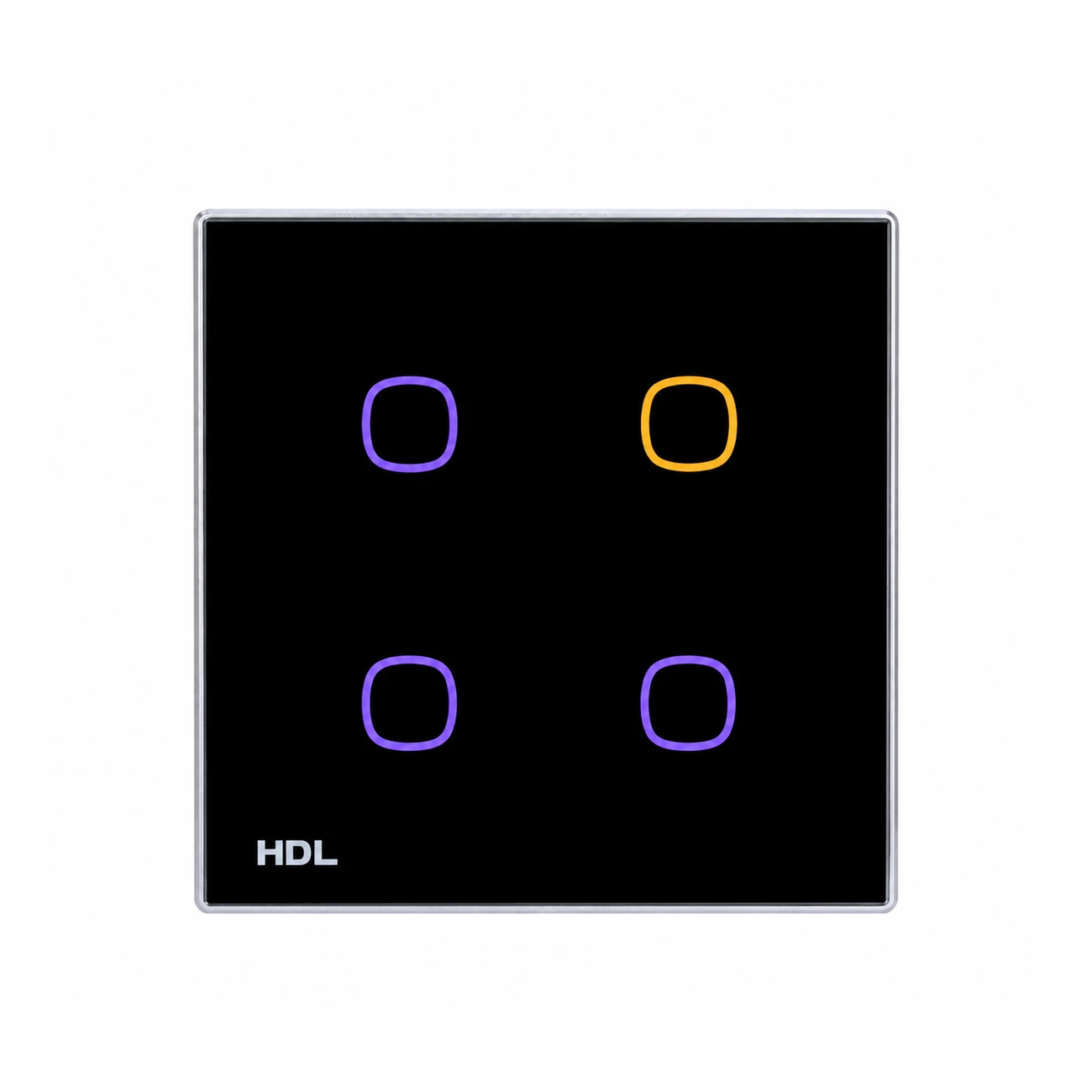

برای هر کلید لمسی، نور پس‌زمینه RGB در نظر گرفته شده است. رنگ و شدت این نور از طریق نرم‌افزار HDL Buspro قابل تنظیم است و می‌توان تنظیمات آن را متناسب با طراحی و نیاز پروژه تغییر داد.

کنترل روشنایی و دیمر

طبق دیتاشیت، کلیدهای MPT4.48-A از عملکرد On/Off و Dimming پشتیبانی می‌کنند. در نتیجه، با برنامه‌ریزی مناسب و استفاده از ماژول‌های مرتبط در سیستم Buspro می‌توان از کلیدها برای روشن و خاموش کردن یا کنترل دیمر استفاده کرد.

کنترل سناریو و پرده

قابلیت‌های این مدل به کنترل روشنایی محدود نمی‌شوند. برای کلیدها می‌توان فرمان‌هایی مانند Scene، Sequence، Timer، Universal Switch، Single Channel Control، Broadcast Scene، Broadcast Channel و Curtain Control تعریف کرد.

دیتاشیت همچنین از فرمان‌هایی مانند Panel Control، Security Module، Music Play و Universal Control نام می‌برد. بنابراین عملکرد چهار کلید را می‌توان متناسب با ساختار سیستم هوشمند پروژه تنظیم کرد.

ارتباط با HDL Buspro

MPT4.48-A برای سیستم HDL Buspro طراحی شده است. تغذیه پنل از طریق رابط HDL-MPLPI.48-A انجام می‌شود و محدوده ولتاژ آن 12 تا 30 ولت DC است. مصرف دستگاه نیز در ولتاژ 24 ولت DC برابر 20 میلی‌آمپر اعلام شده است.

برای سیم‌کشی Buspro، دیتاشیت اتصال سری یا Hand-in-Hand را مشخص کرده است.

تست ولتاژ Bus و به‌روزرسانی آنلاین

این پنل قابلیت Test Bus Voltage دارد و از به‌روزرسانی آنلاین از طریق HDL Buspro نیز پشتیبانی می‌کند.

برای تغییر آدرس دستگاه می‌توان یکی از کلیدها را به مدت ۱۵ ثانیه نگه داشت. پس از چشمک‌زدن نور پس‌زمینه کلیدها، آدرس دستگاه از طریق بخش Address Management نرم‌افزار HDL Buspro قابل تغییر است.

نصب در قوطی EU

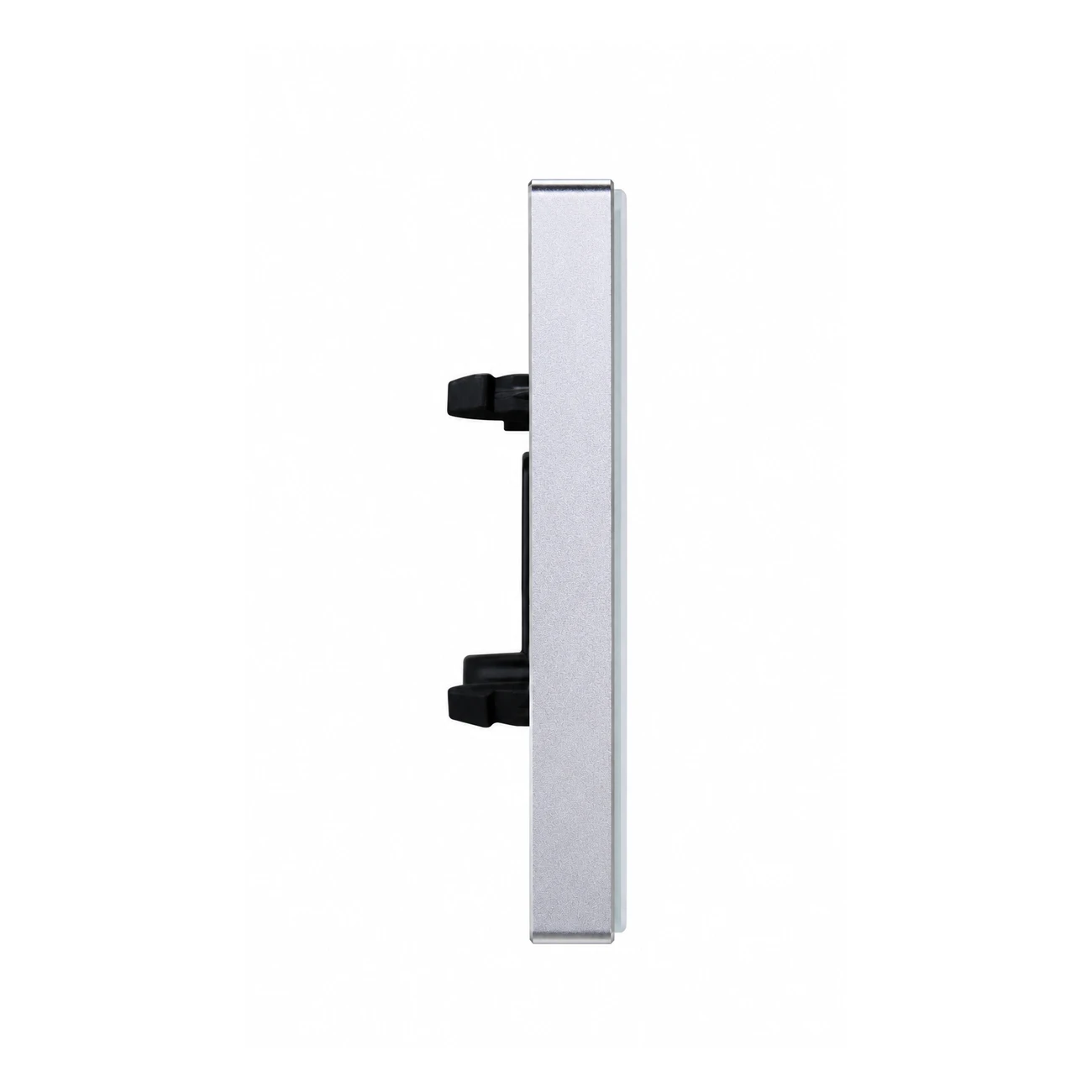

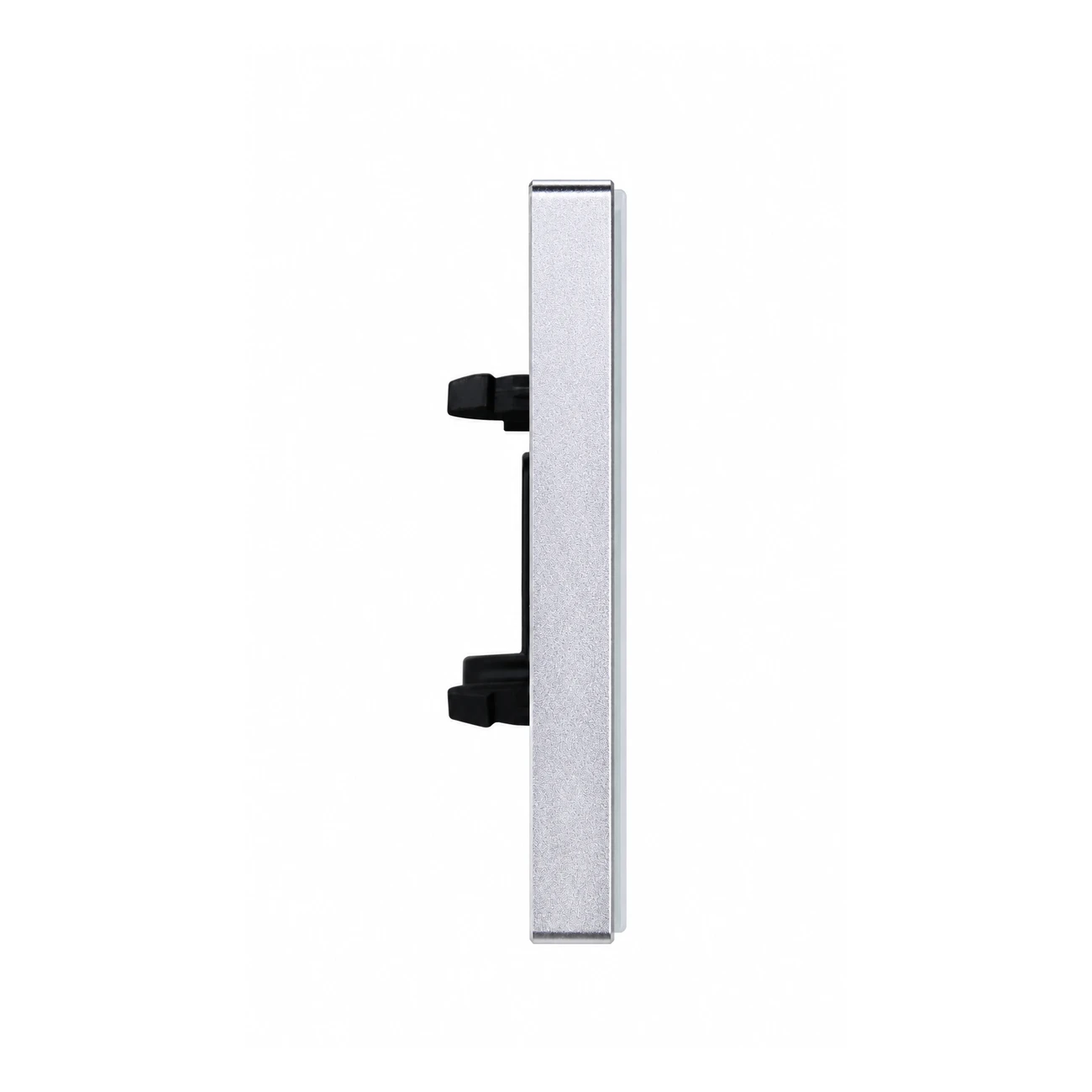

ابعاد پنل 86×86×10.5 میلی‌متر و وزن خالص آن 105 گرم است. بدنه از ترکیب شیشه، ABS، PC و آلومینیوم ساخته شده و درجه حفاظت آن IP20 است.

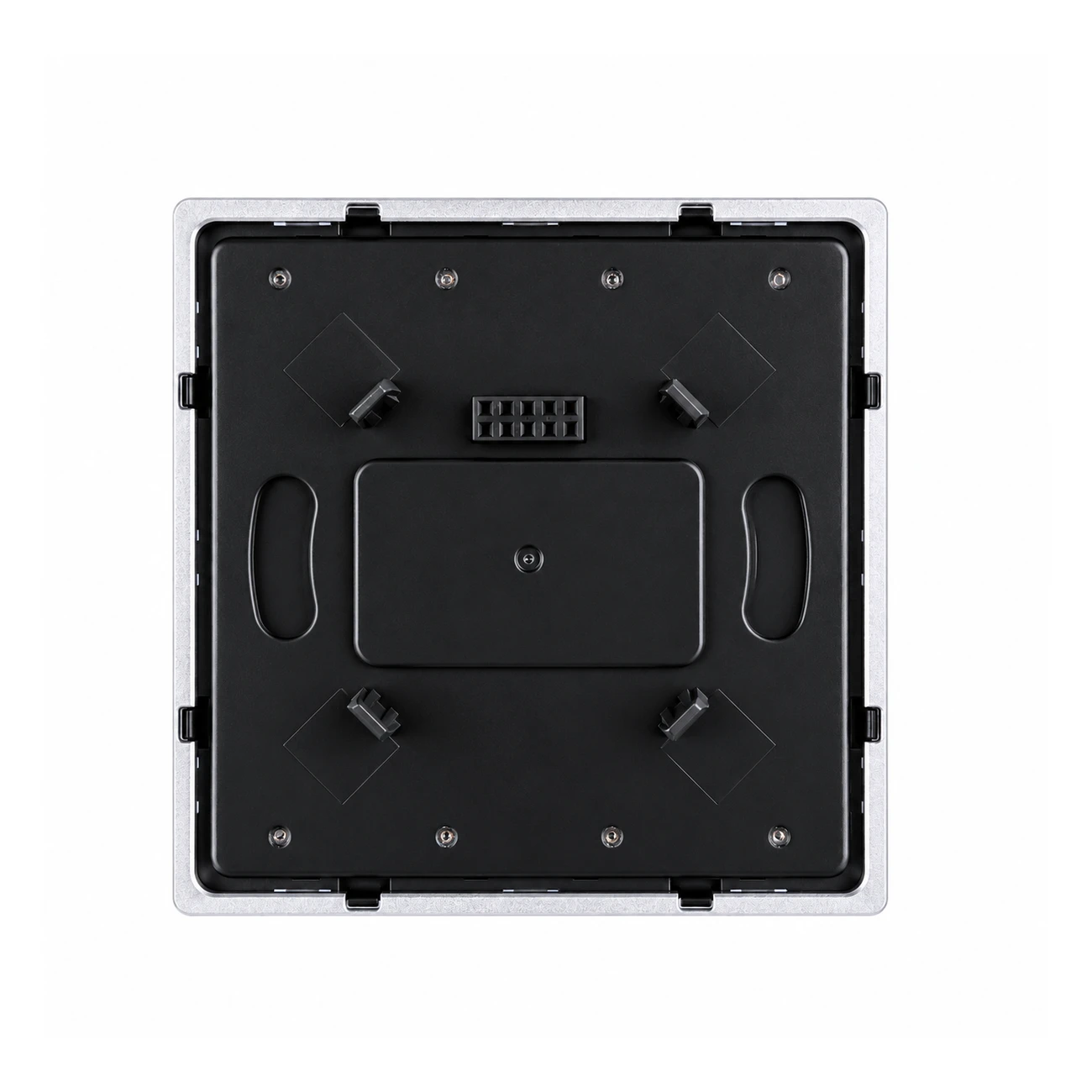

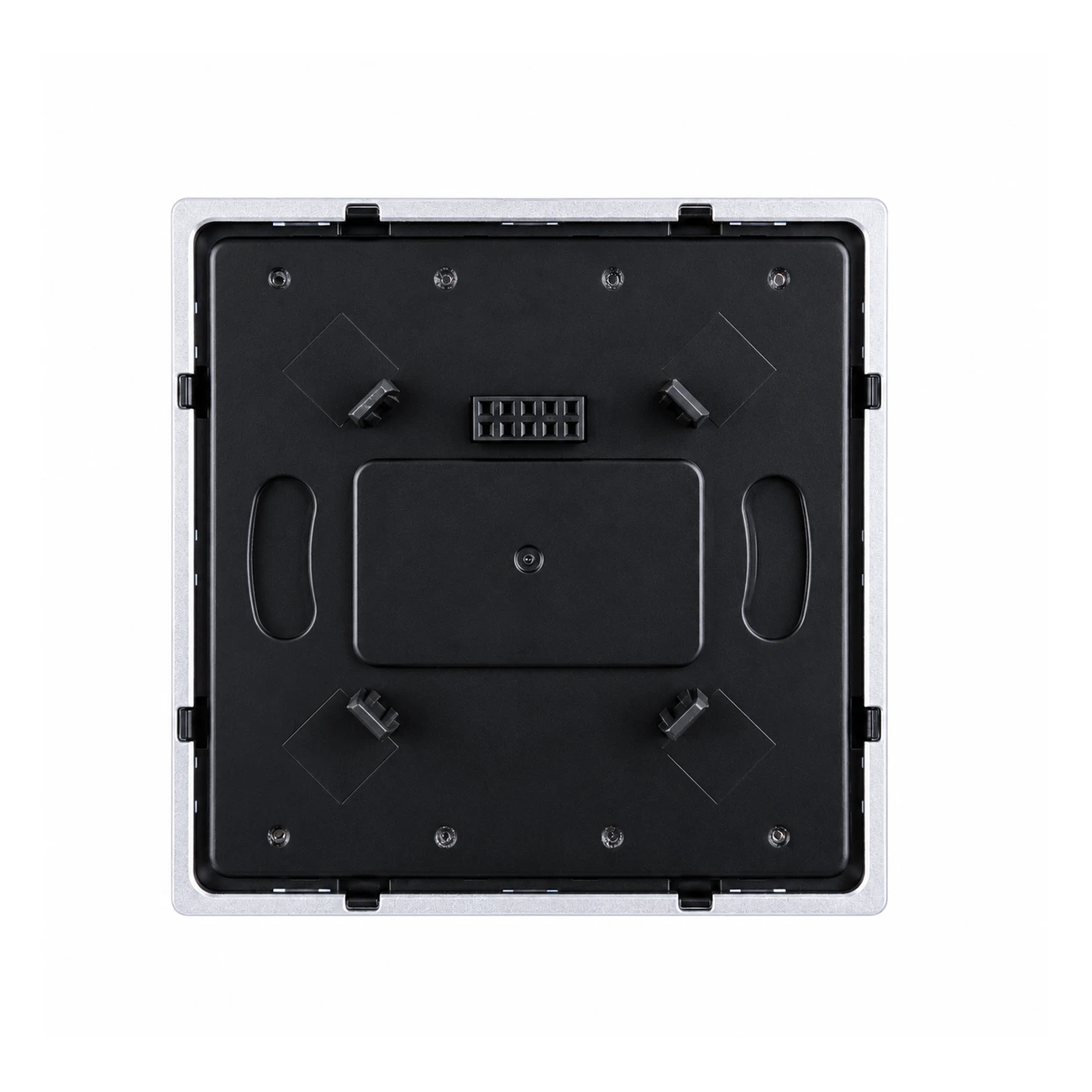

طبق دیاگرام نصب صفحه دوم دیتاشیت، رابط MPLPI.48-A ابتدا داخل EU Wall Box نصب می‌شود و سپس پنل روی آن قرار می‌گیرد. اتصال پنل و رابط تغذیه به‌صورت مغناطیسی انجام می‌شود

کاربرد کلید هوشمند HDL MPT4.48-A

MPT4.48-A برای پروژه‌های مبتنی بر HDL Buspro طراحی شده است که به یک پنل دیواری چهار کلید با قابلیت برنامه‌ریزی نیاز دارند. کلیدها را می‌توان برای کنترل روشنایی، دیمر، پرده، اجرای سناریو و سایر فرمان‌های پشتیبانی‌شده در سیستم تنظیم کرد.

این ساختار باعث می‌شود پنل علاوه بر کنترل‌های ساده روشنایی، برای اجرای چند عملکرد مختلف در پروژه‌های خانه و ساختمان هوشمند قابل استفاده باشد.
