کلید هوشمند لمسی شش پل HDL مدل MPT6.46-A

کلید هوشمند شش پل HDL مدل MPT6.46-A

کلید هوشمند لمسی شش پل HDL مدل MPT6.46-A یک پنل کنترلی چندمنظوره برای سیستم HDL Buspro است که با ۶ کلید لمسی قابل برنامه‌ریزی، امکان کنترل روشنایی و اجرای فرمان‌های مختلف ساختمان هوشمند را فراهم می‌کند. هر کلید دارای نور پس‌زمینه RGB قابل تنظیم است و عملکرد آن را می‌توان متناسب با نیاز پروژه تعریف کرد.

این مدل در نسخه Normal دارای ابعاد 86×116.5 میلی‌متر است و برای نصب در US Wall Box طراحی شده است. پنل برای تأمین تغذیه و اتصال به شبکه Buspro باید همراه با رابط HDL-MPLPI.46-A استفاده شود.

۶ کلید لمسی قابل برنامه‌ریزی

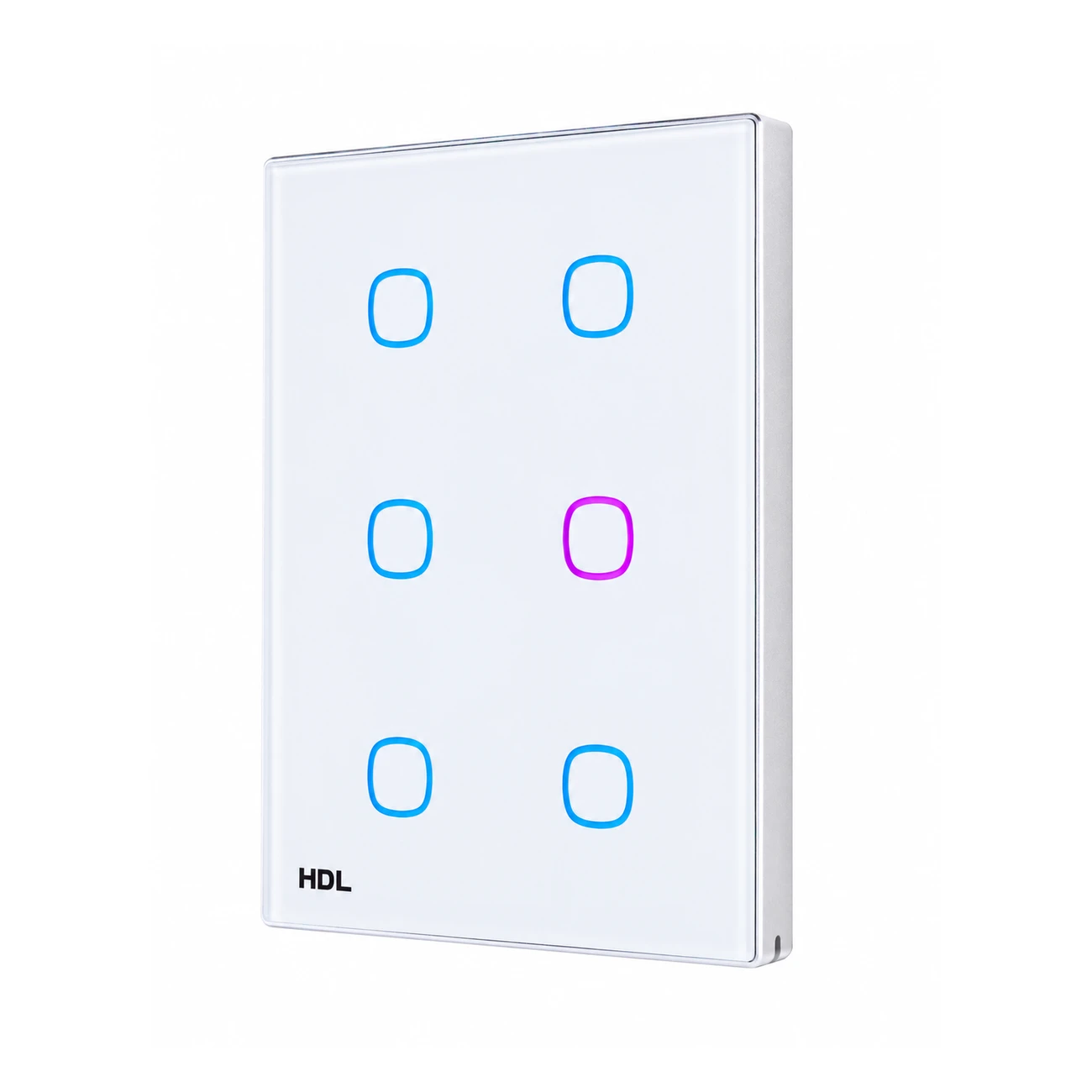

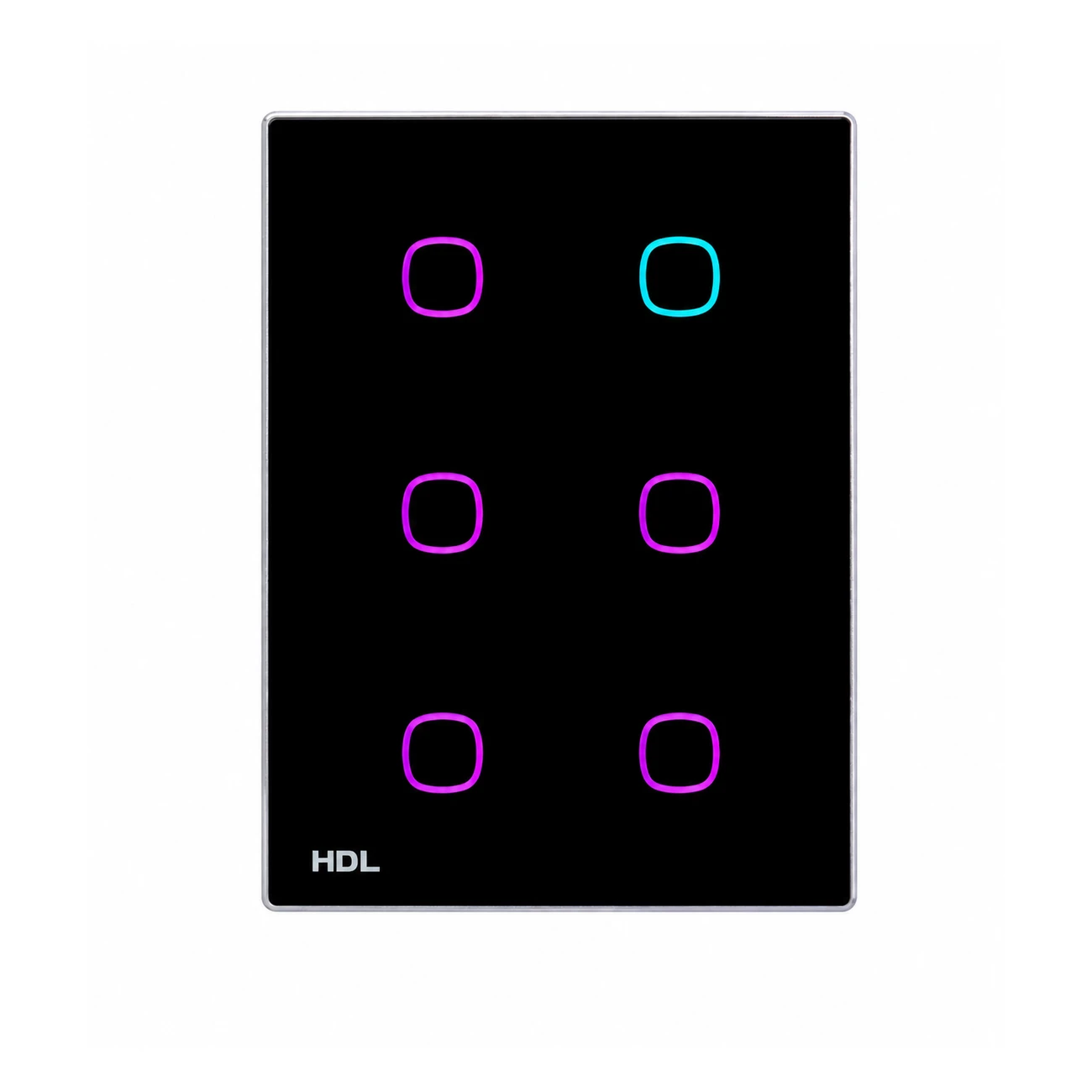

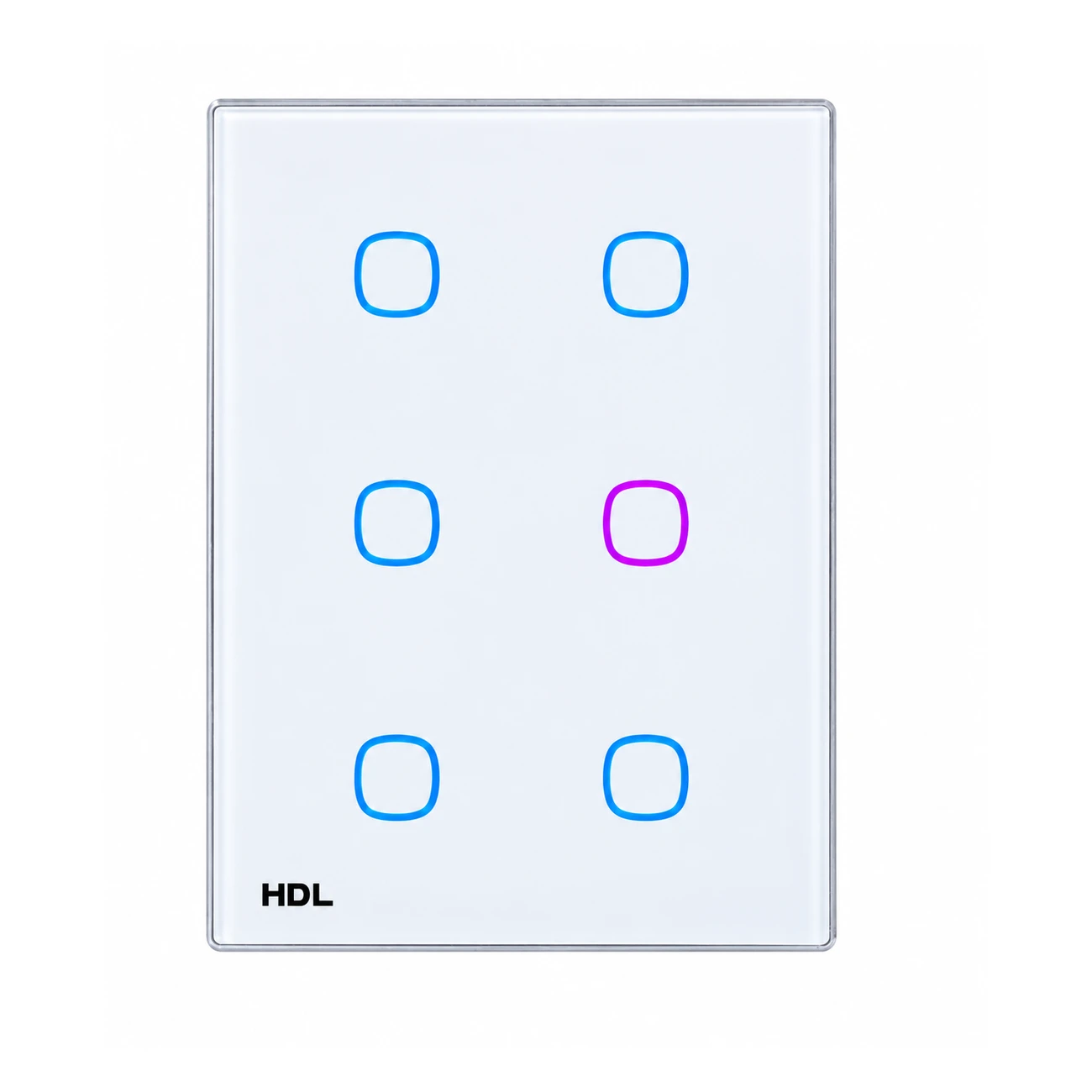

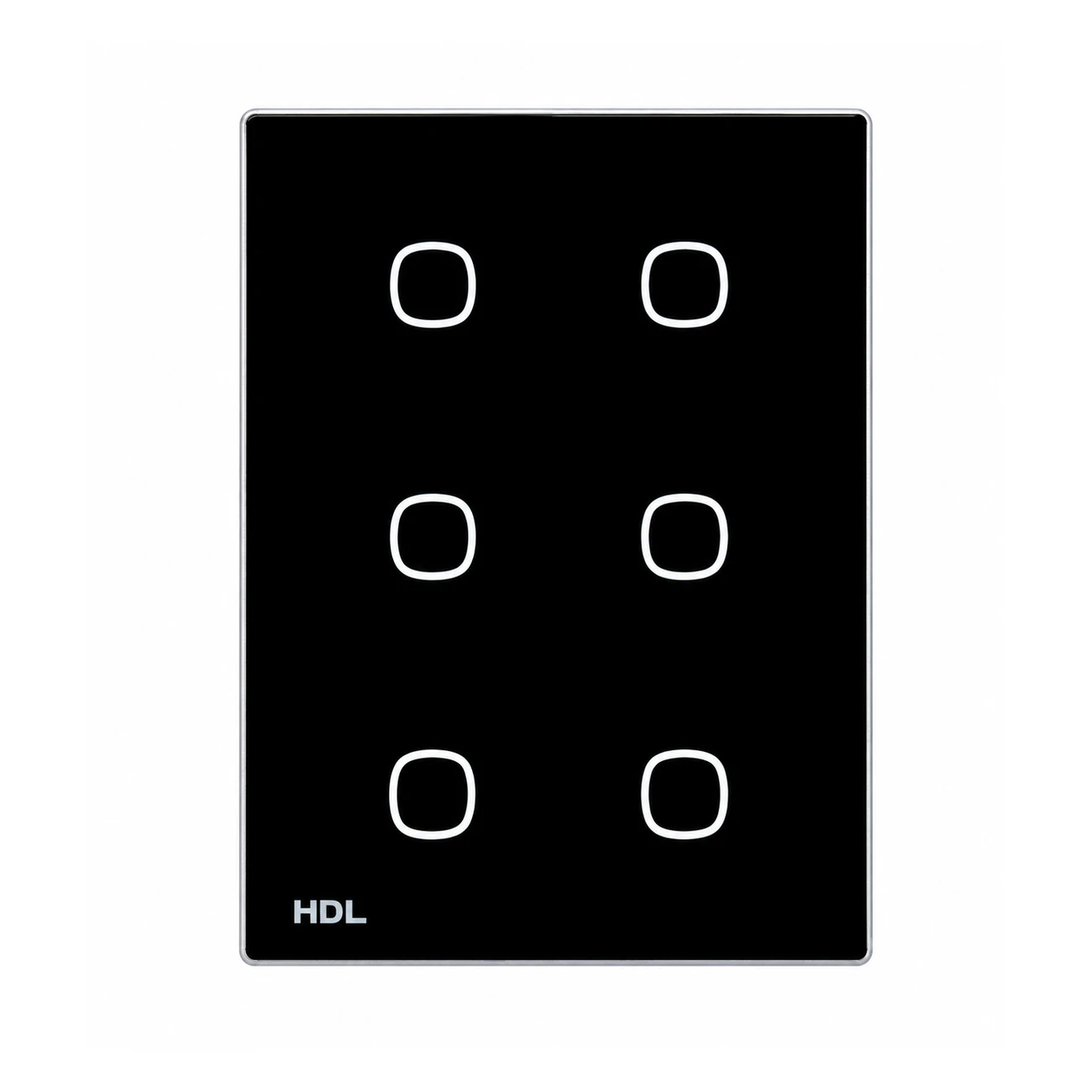

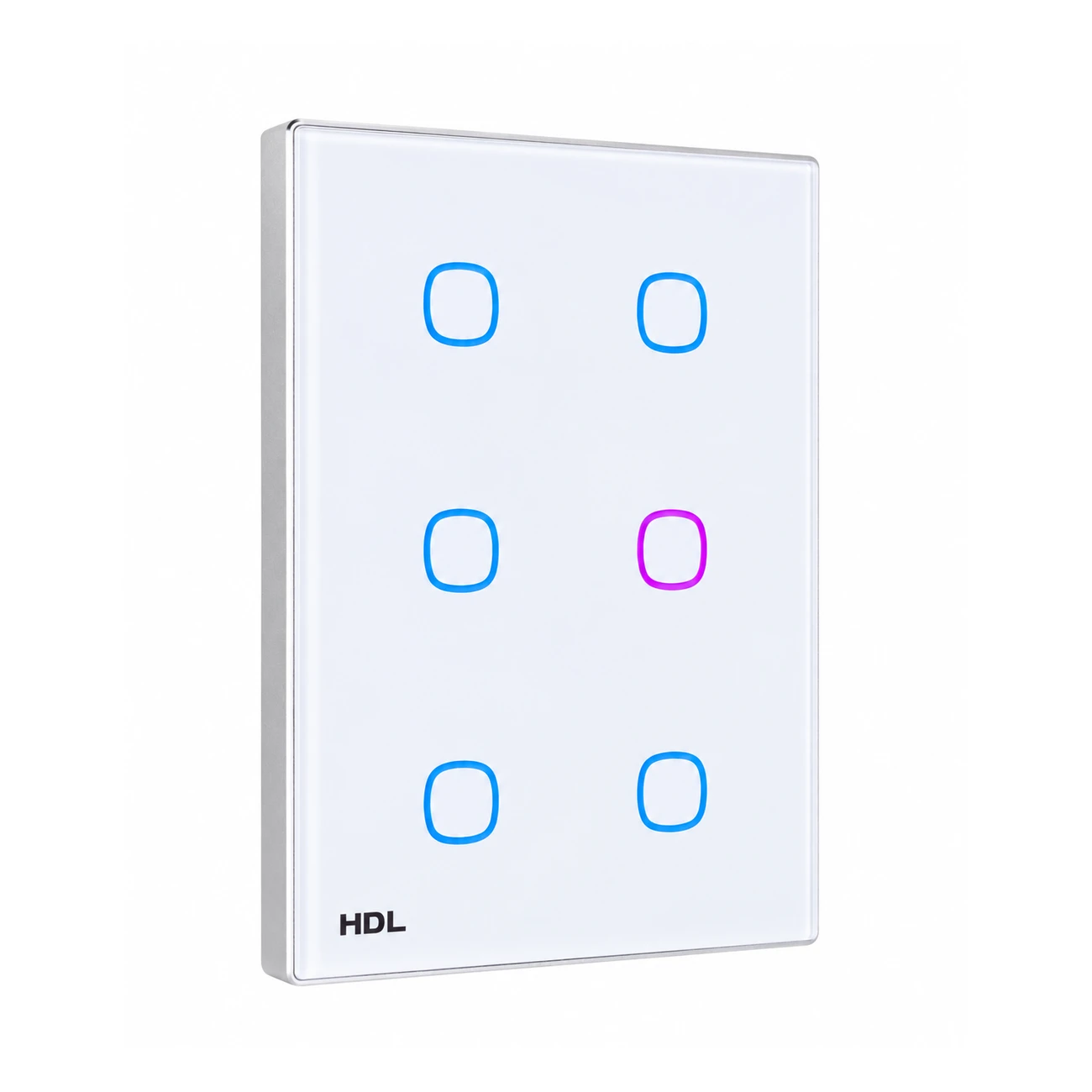

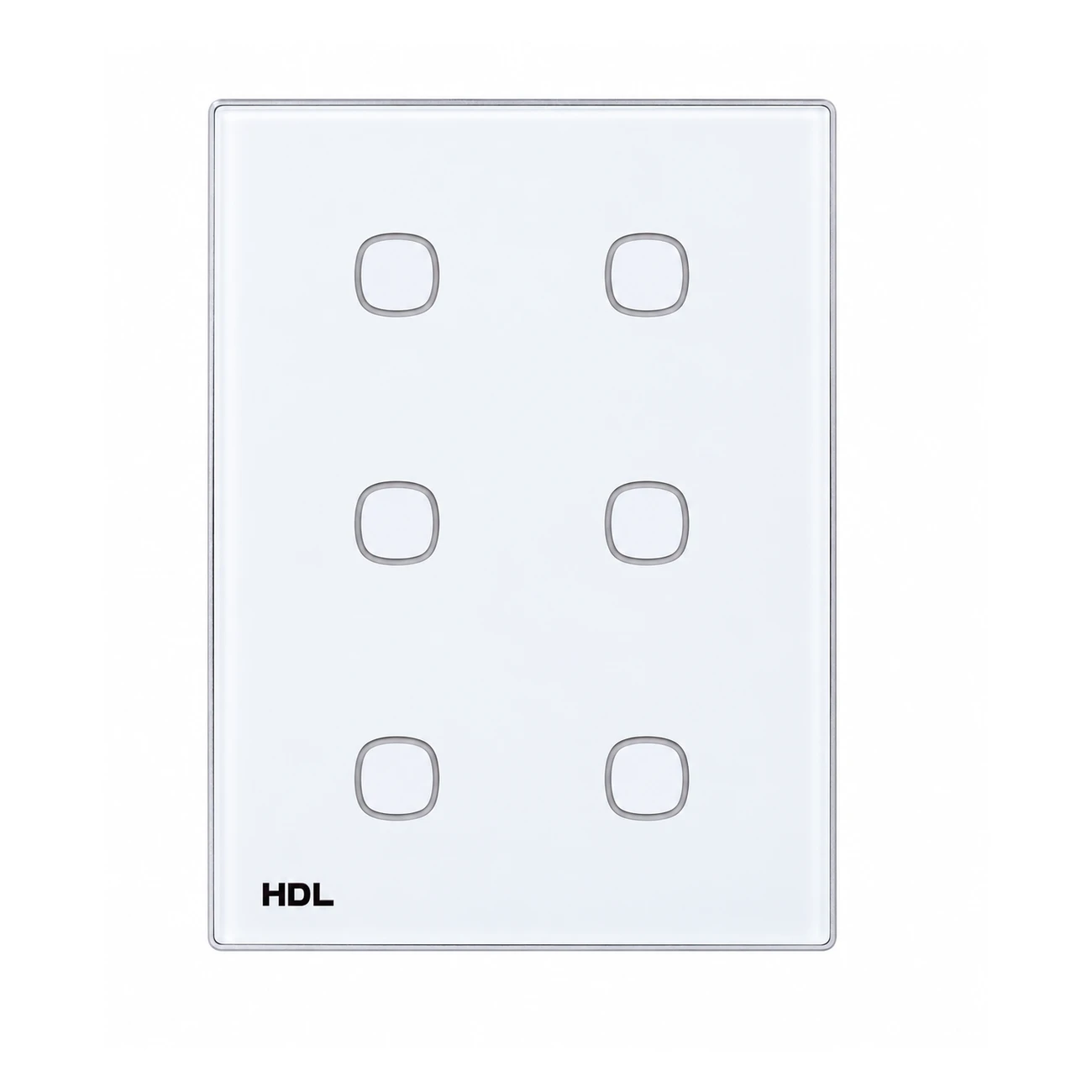

MPT6.46-A دارای شش کلید لمسی با چیدمان سه ردیف دوتایی است. همان‌طور که در دیاگرام صفحه دوم دیتاشیت نیز دیده می‌شود، این شش کلید روی سطح پنل به‌صورت ۲×۳ قرار گرفته‌اند.

عملکرد هر کلید قابل برنامه‌ریزی است و حالت‌هایی مانند Single On/Off، Single On، Single Off، Combination On، Combination Off، Combination On/Off، Short/Long Press و Momentary برای آن‌ها در نظر گرفته شده است.

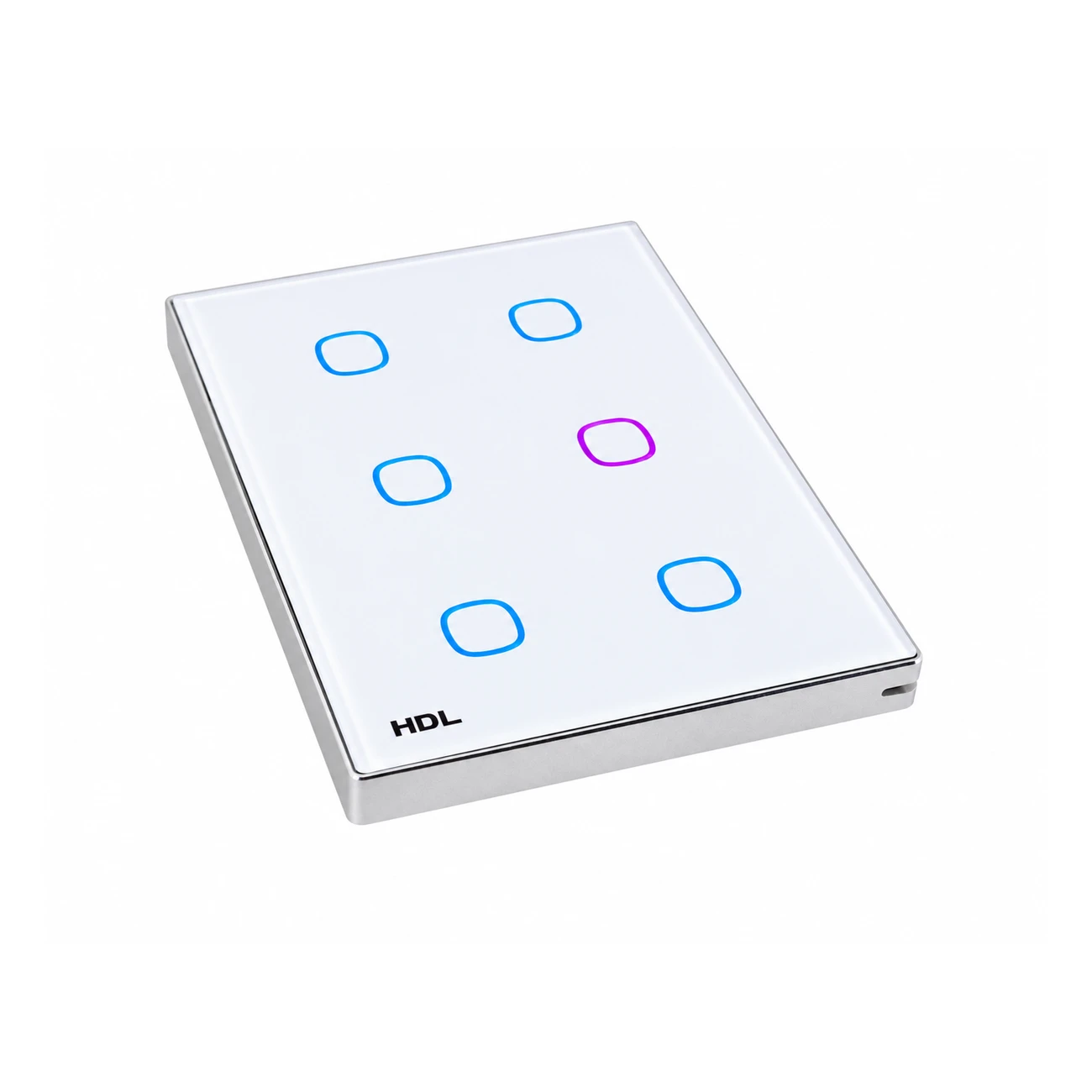

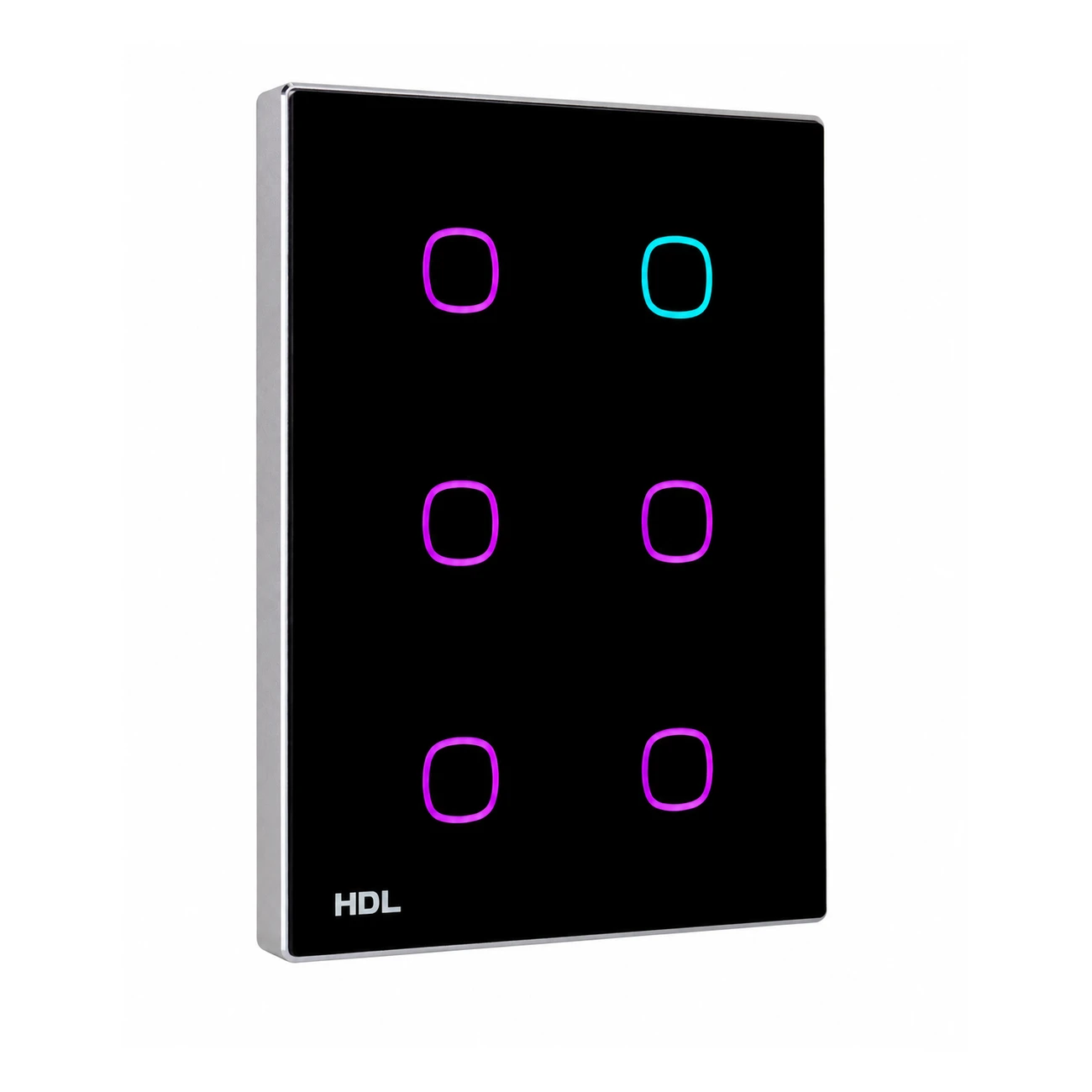

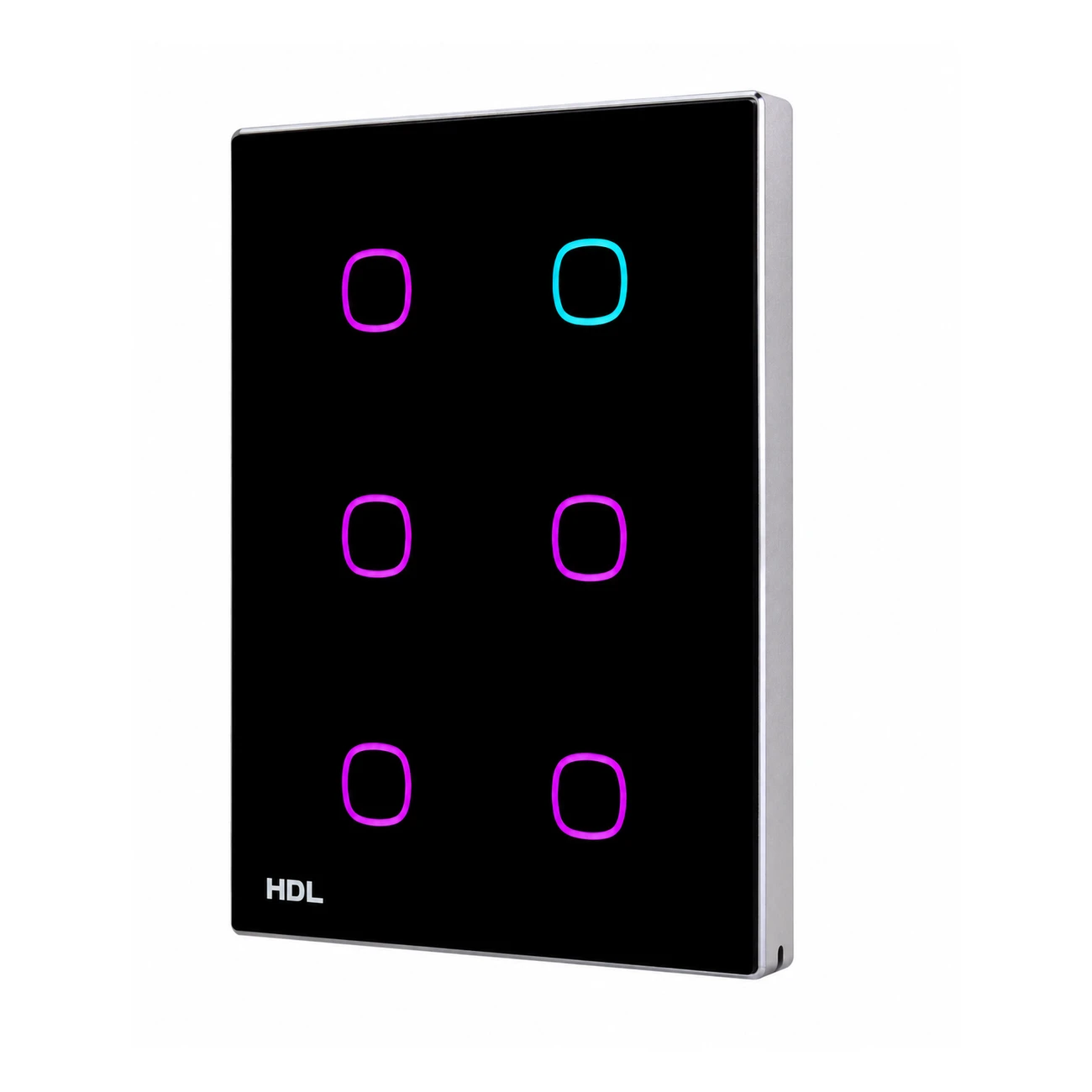

نور پس‌زمینه RGB قابل تنظیم

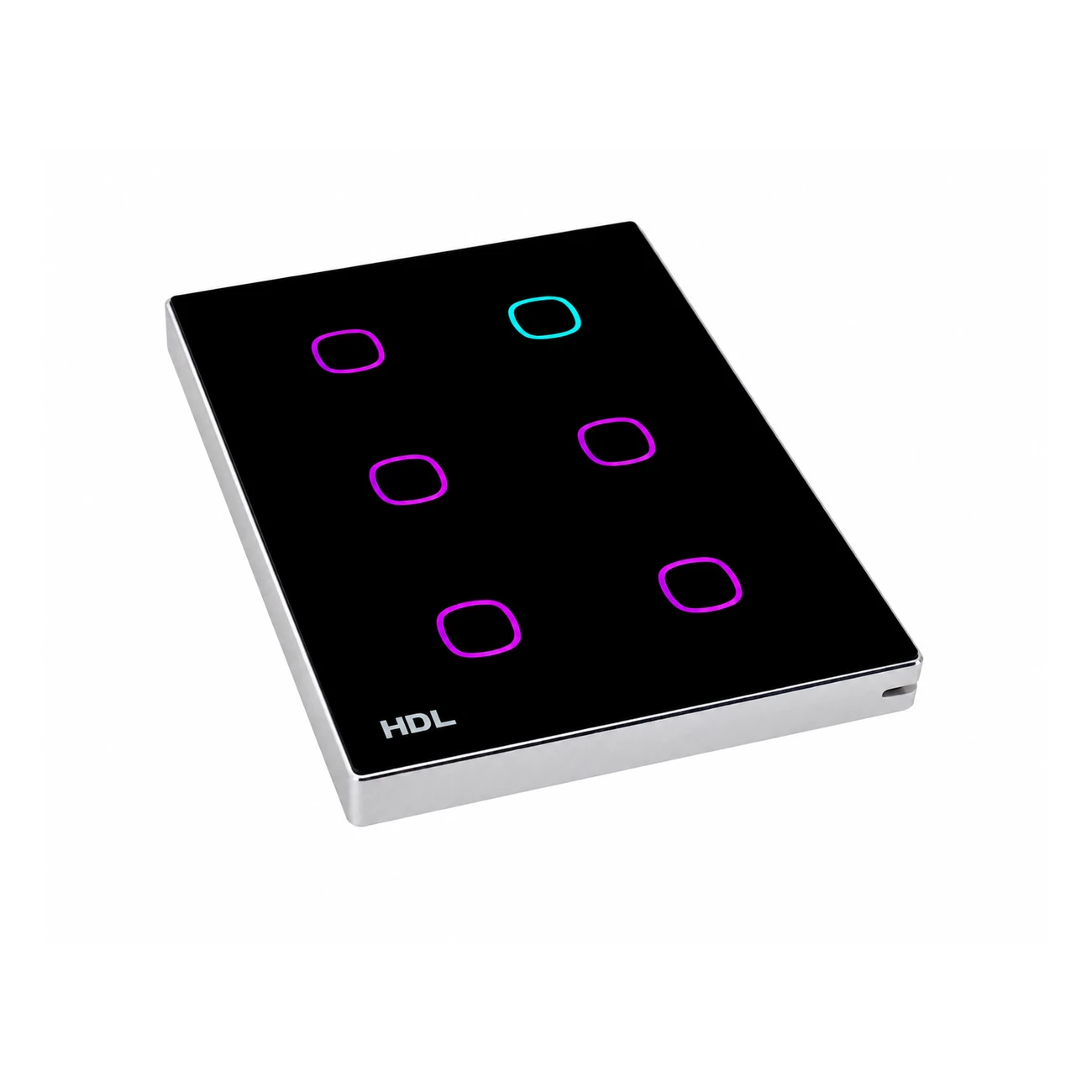

هر یک از شش کلید لمسی دارای نور پس‌زمینه RGB است. رنگ نور کلیدها را می‌توان از طریق نرم‌افزار پیکربندی HDL Buspro تنظیم کرد و شدت نور پس‌زمینه نیز قابل تغییر است.

این قابلیت امکان تنظیم نور کلیدها متناسب با طراحی و نیاز پروژه را فراهم می‌کند.

کنترل روشنایی و دیمر

طبق دیتاشیت، عملکرد کلیدهای لمسی شامل On/Off و Dimming است. بنابراین در صورت برنامه‌ریزی مناسب و استفاده از ماژول‌های مربوط در سیستم Buspro، می‌توان از کلیدها برای روشن و خاموش‌کردن روشنایی یا کنترل دیمر استفاده کرد.

کنترل سناریو و پرده

شش کلید MPT6.46-A فقط برای روشنایی طراحی نشده‌اند. برای هر کلید می‌توان فرمان‌های مختلفی مانند Scene، Sequence، Timer، Universal Switch، Single Channel Control، Broadcast Scene، Broadcast Channel و Curtain Control تعریف کرد.

دیتاشیت همچنین از قابلیت‌هایی مانند Panel Control، Security Module، Music Play و Universal Control پشتیبانی می‌کند. در نتیجه می‌توان عملکرد هر کلید را بر اساس ساختار پروژه هوشمند تعریف کرد.

حالت فشار کوتاه و طولانی

پشتیبانی از Short/Long Press انعطاف بیشتری برای برنامه‌ریزی کلیدها ایجاد می‌کند. به این ترتیب، سیستم می‌تواند فشار کوتاه و طولانی یک کلید را به‌عنوان حالت‌های کنترلی قابل تعریف تشخیص دهد.

این ویژگی در کنار شش کلید فیزیکی، امکان تعریف عملکردهای متنوع‌تری را برای پنل فراهم می‌کند.

گیرنده IR در نسخه سفارشی

این سری قابلیت استفاده از گیرنده مادون قرمز (IR) را نیز دارد؛ اما برای فعال‌شدن این قابلیت باید پنل دارای صفحه سفارشی با سوراخ مخصوص دریافت IR باشد.

بنابراین IR قابلیت استاندارد همه نمونه‌های MPT6.46-A نیست و تنها در نسخه‌ای که صفحه مخصوص IR روی آن نصب شده باشد قابل استفاده است.

ارتباط با HDL Buspro

MPT6.46-A برای سیستم HDL Buspro طراحی شده و باید همراه با رابط HDL-MPLPI.46-A کار کند. محدوده ولتاژ تغذیه از طریق این رابط 12 تا 30 ولت DC و میزان مصرف در ولتاژ 24 ولت DC برابر 20 میلی‌آمپر است.

برای کابل‌کشی Buspro نیز اتصال سری یا Hand-in-Hand در دیتاشیت مشخص شده است.

تست ولتاژ Bus و به‌روزرسانی آنلاین

MPT6.46-A از قابلیت Test Bus Voltage برخوردار است و امکان Online Upgrade از طریق HDL Buspro را نیز دارد.

برای تغییر آدرس دستگاه می‌توان یکی از کلیدها را به مدت ۱۵ ثانیه نگه داشت. پس از چشمک‌زدن نور پس‌زمینه کلیدها، آدرس دستگاه از طریق بخش Address Management نرم‌افزار HDL Buspro قابل تغییر است.

نصب در قوطی US

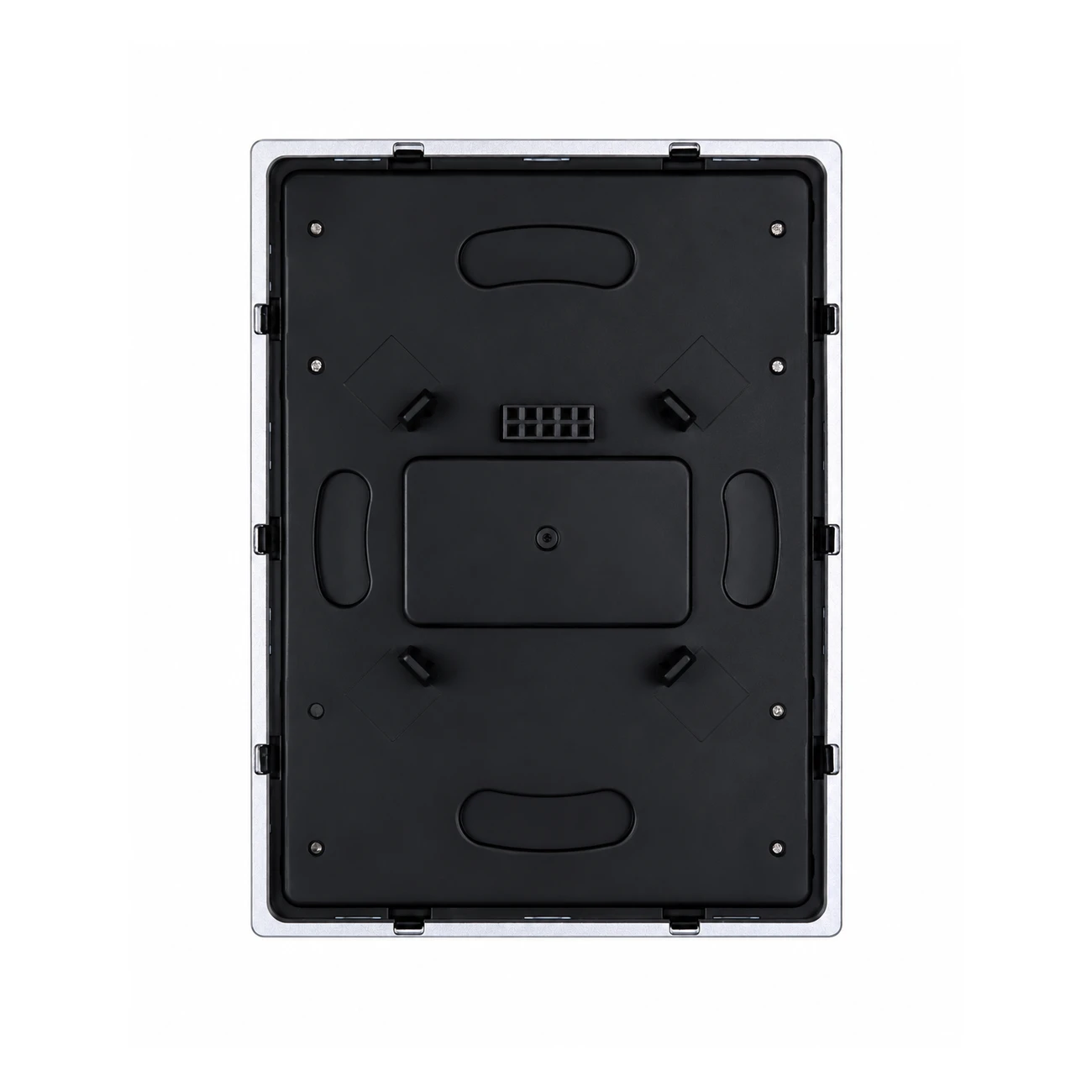

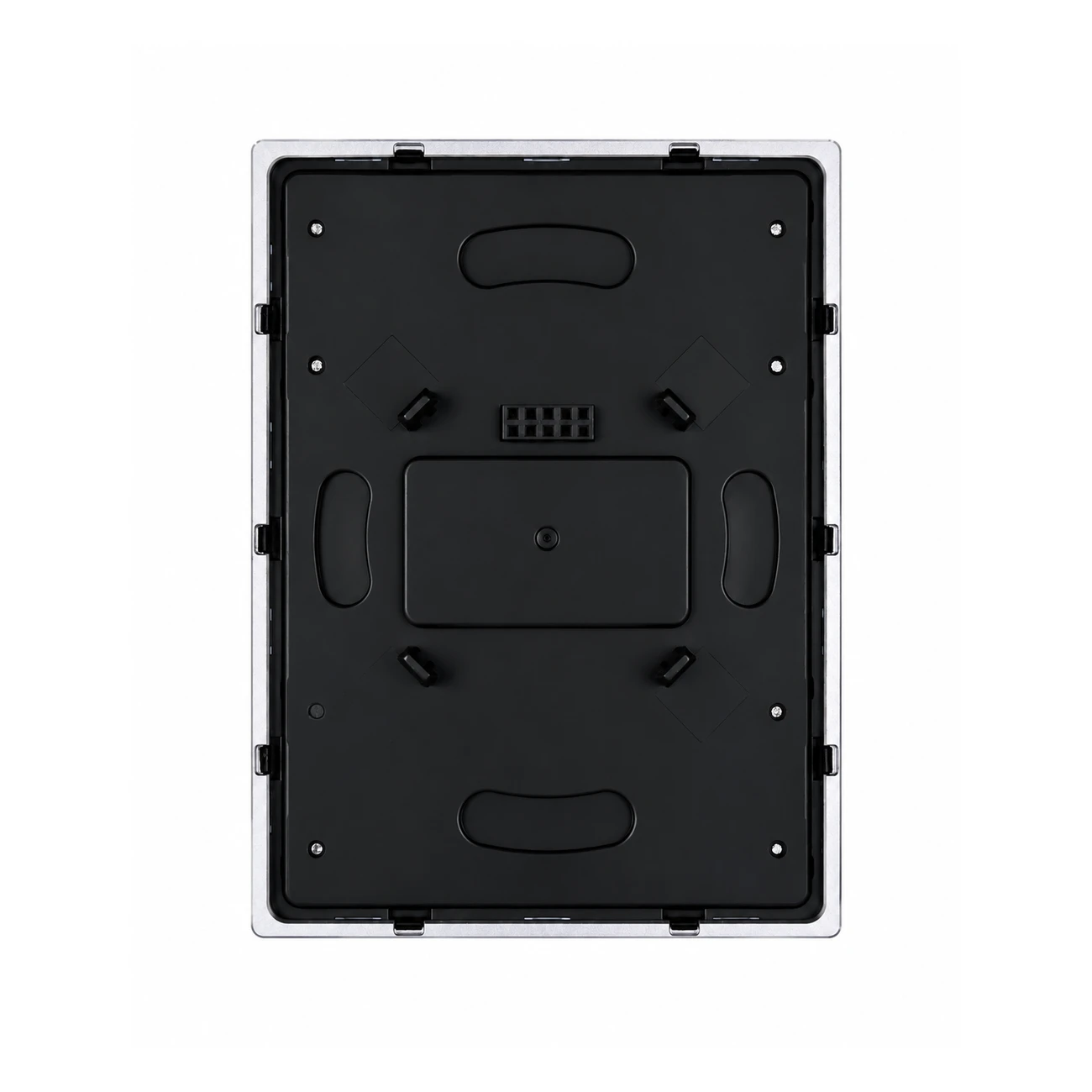

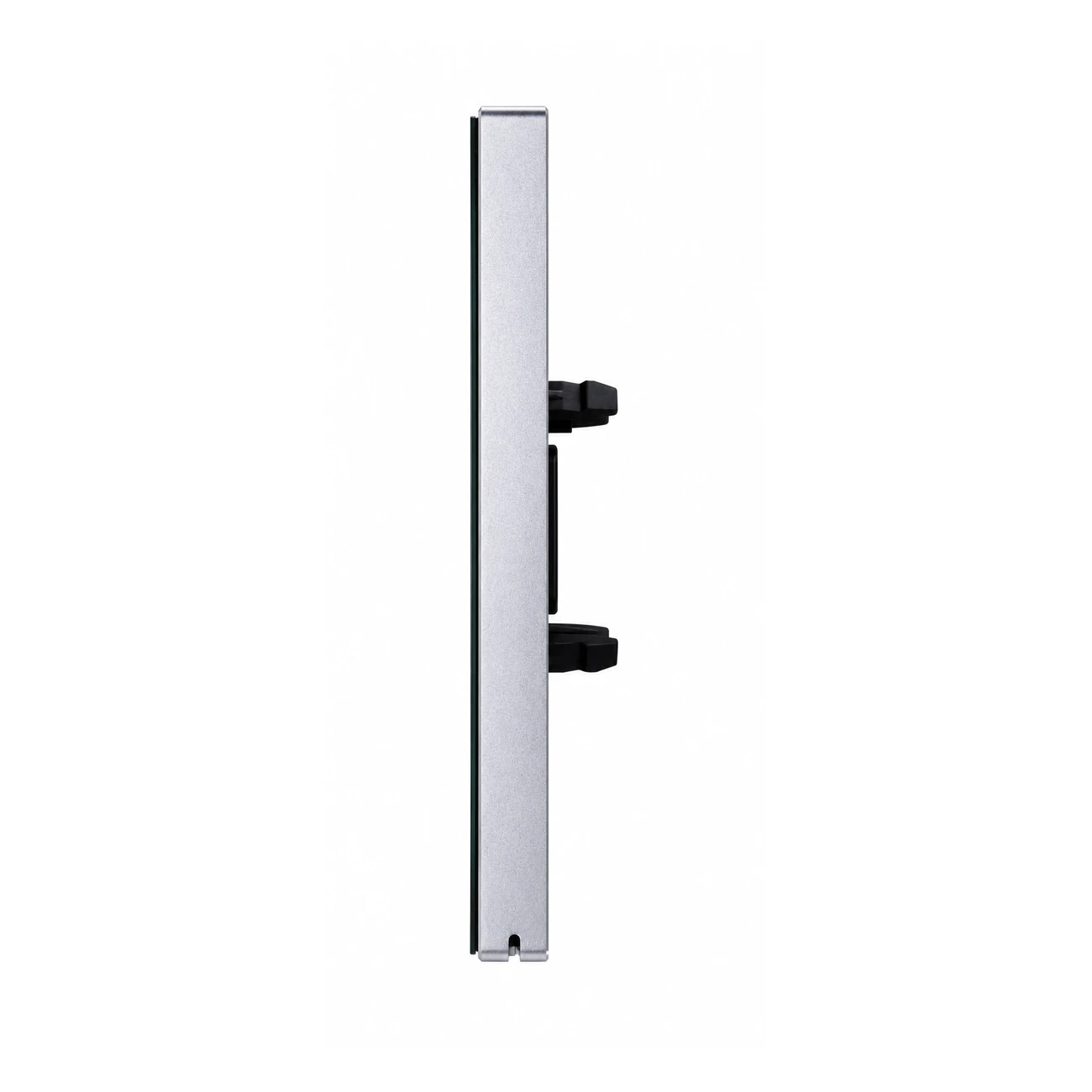

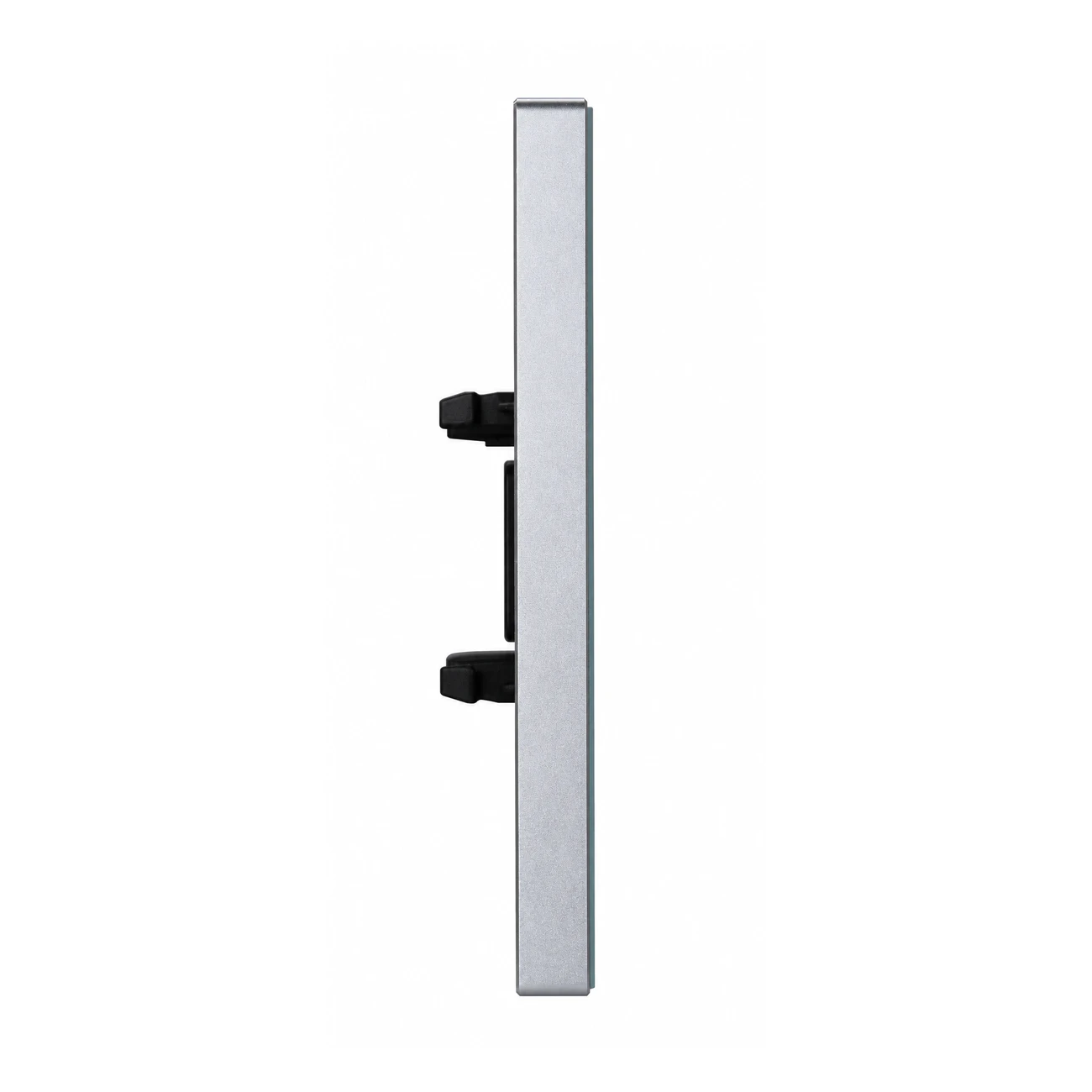

MPT6.46-A برای نصب در US Wall Box طراحی شده است. ابتدا رابط HDL-MPLPI.46-A داخل قوطی نصب می‌شود و پس از اتصال کابل Buspro، پنل روی رابط قرار می‌گیرد.

طبق دیاگرام نصب صفحه دوم دیتاشیت، اتصال پنل به رابط تغذیه به‌صورت مغناطیسی انجام می‌شود و در صورت نیاز می‌توان پنل و رابط را مستقیماً از یکدیگر جدا کرد.

کاربرد کلید هوشمند HDL MPT6.46-A

کلید هوشمند MPT6.46-A برای پروژه‌های مبتنی بر HDL Buspro مناسب است که به یک پنل دیواری با شش کلید قابل برنامه‌ریزی نیاز دارند. کلیدها را می‌توان متناسب با طراحی پروژه برای کنترل روشنایی، دیمر، پرده، اجرای سناریو و سایر فرمان‌های پشتیبانی‌شده تنظیم کرد.

بنابراین عبارت «شش پل» در این محصول به شش کلید لمسی قابل برنامه‌ریزی اشاره دارد و به این معنی نیست که پنل مستقیماً شش مدار روشنایی را کنترل می‌کند.
