کلید هوشمند لمسی چهار پل HDL مدل MPT4.46-A

کلید هوشمند چهار پل HDL مدل MPT4.46-A

کلید هوشمند لمسی چهار پل HDL مدل MPT4.46-A یک پنل کنترلی چهارکلید برای سیستم HDL Buspro است که امکان کنترل روشنایی و اجرای فرمان‌های مختلف ساختمان هوشمند را فراهم می‌کند. این مدل به ۴ کلید لمسی مجهز شده و برای هر کلید، نور پس‌زمینه RGB قابل تنظیم در نظر گرفته شده است.

عملکرد کلیدها محدود به روشن و خاموش کردن نیست و می‌توان متناسب با طراحی پروژه، فرمان‌هایی مانند کنترل دیمر، پرده، اجرای سناریو و سایر عملکردهای پشتیبانی‌شده در سیستم Buspro را برای آن‌ها تعریف کرد.

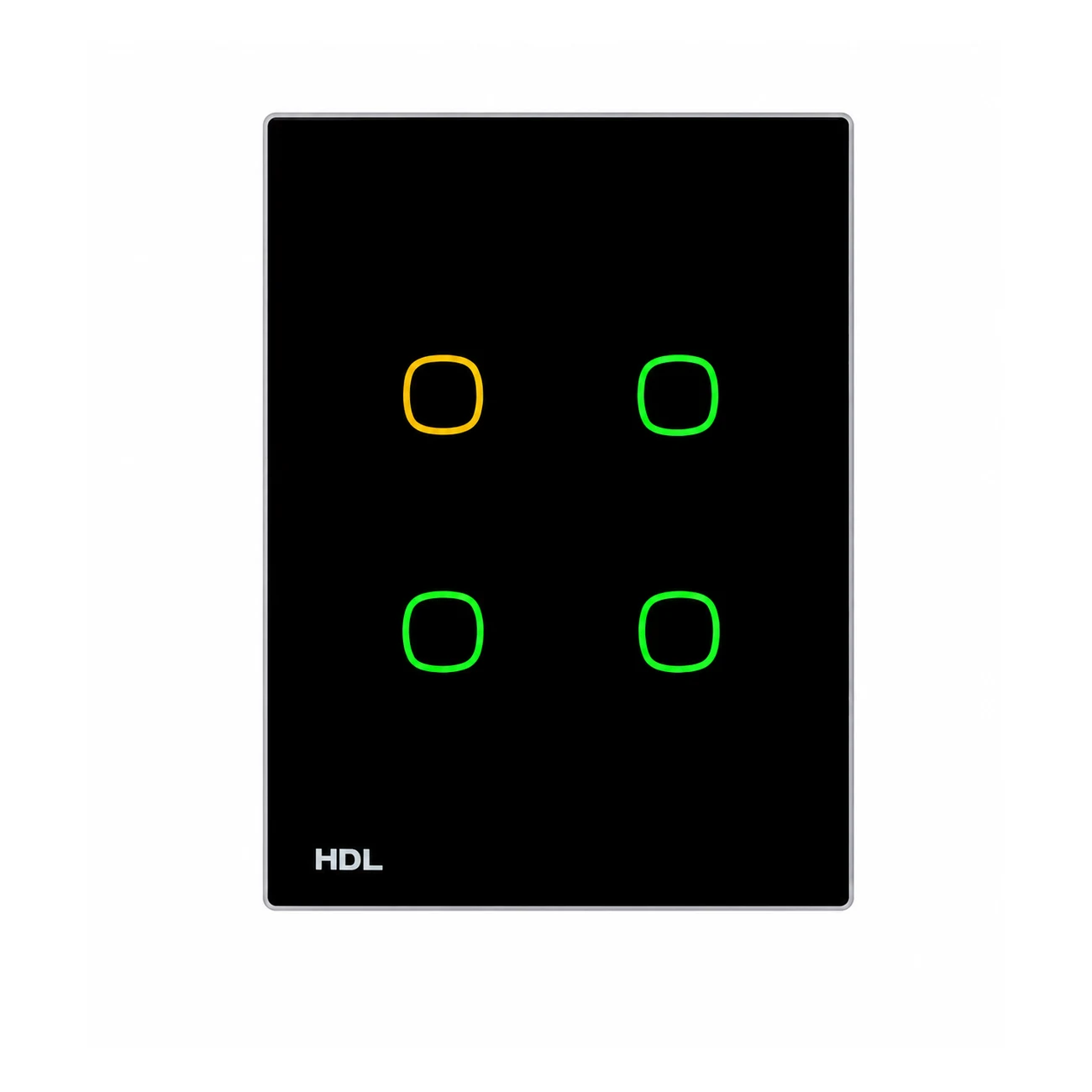

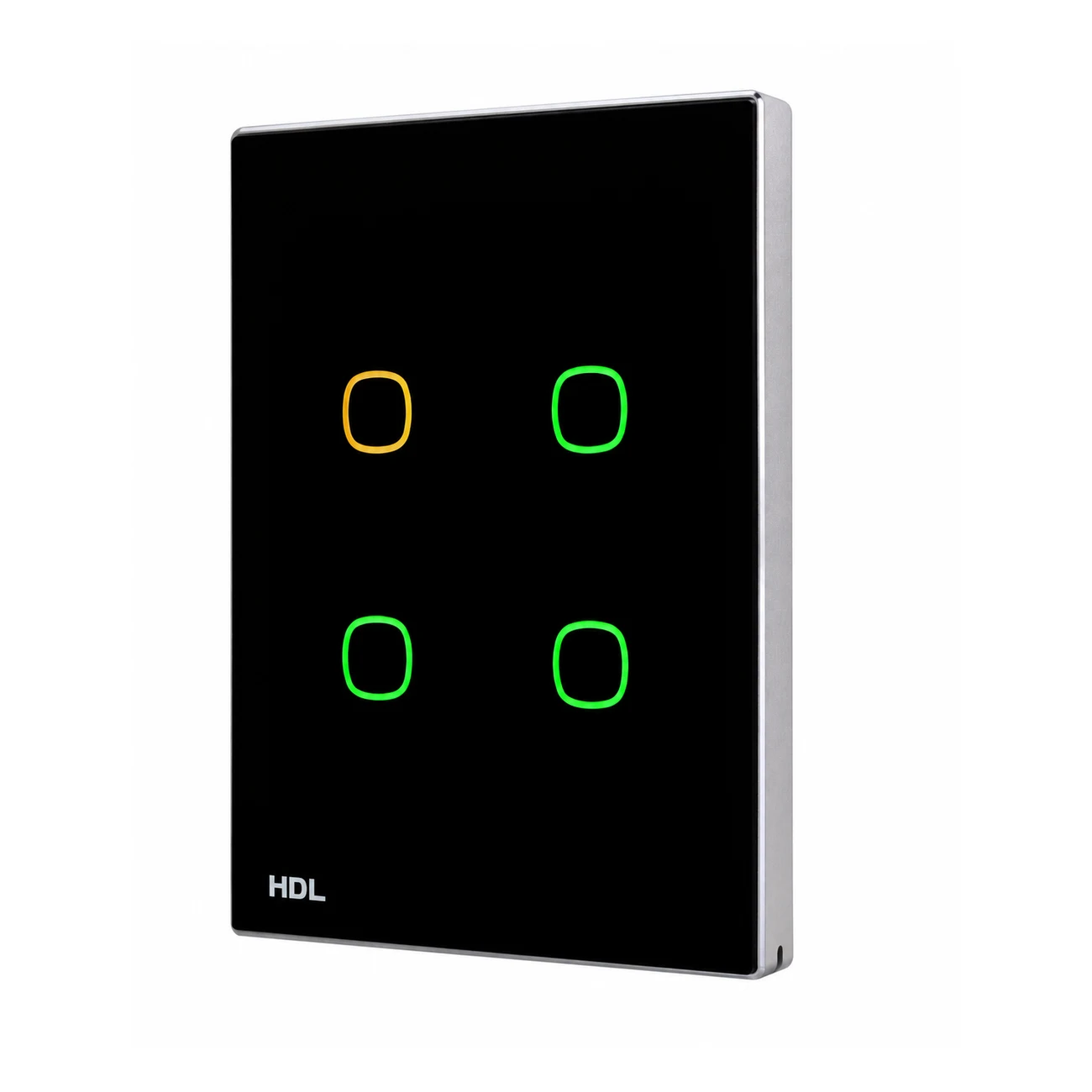

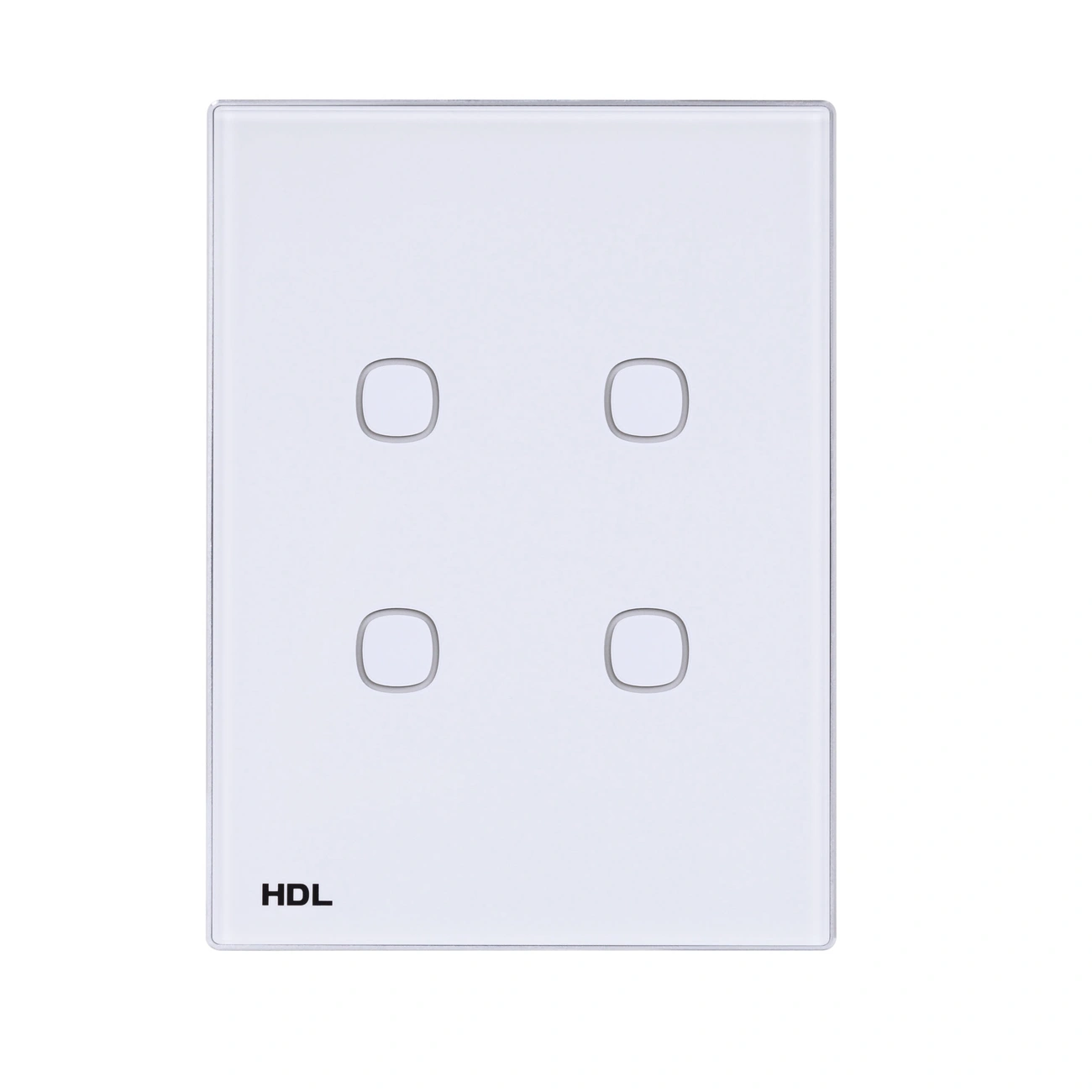

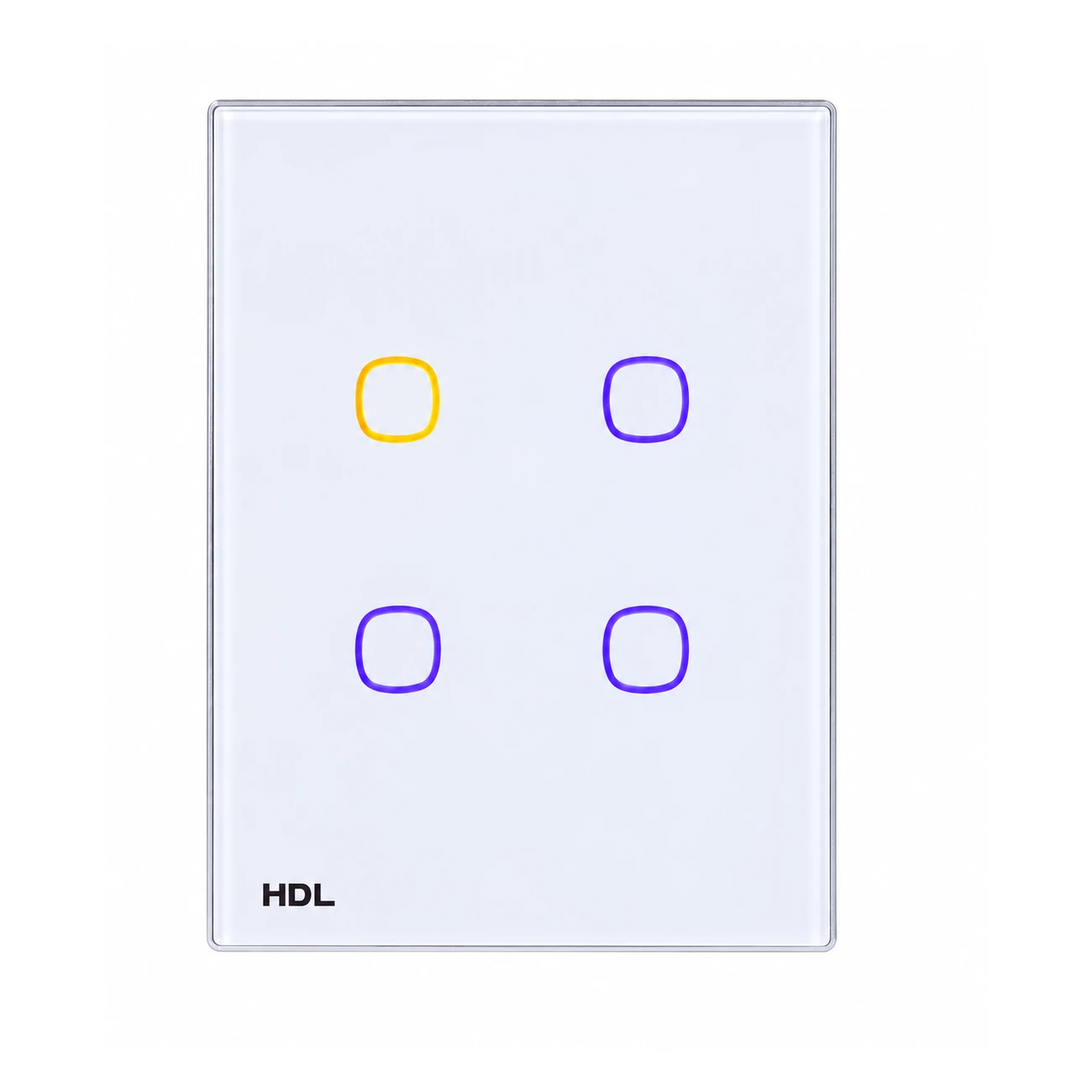

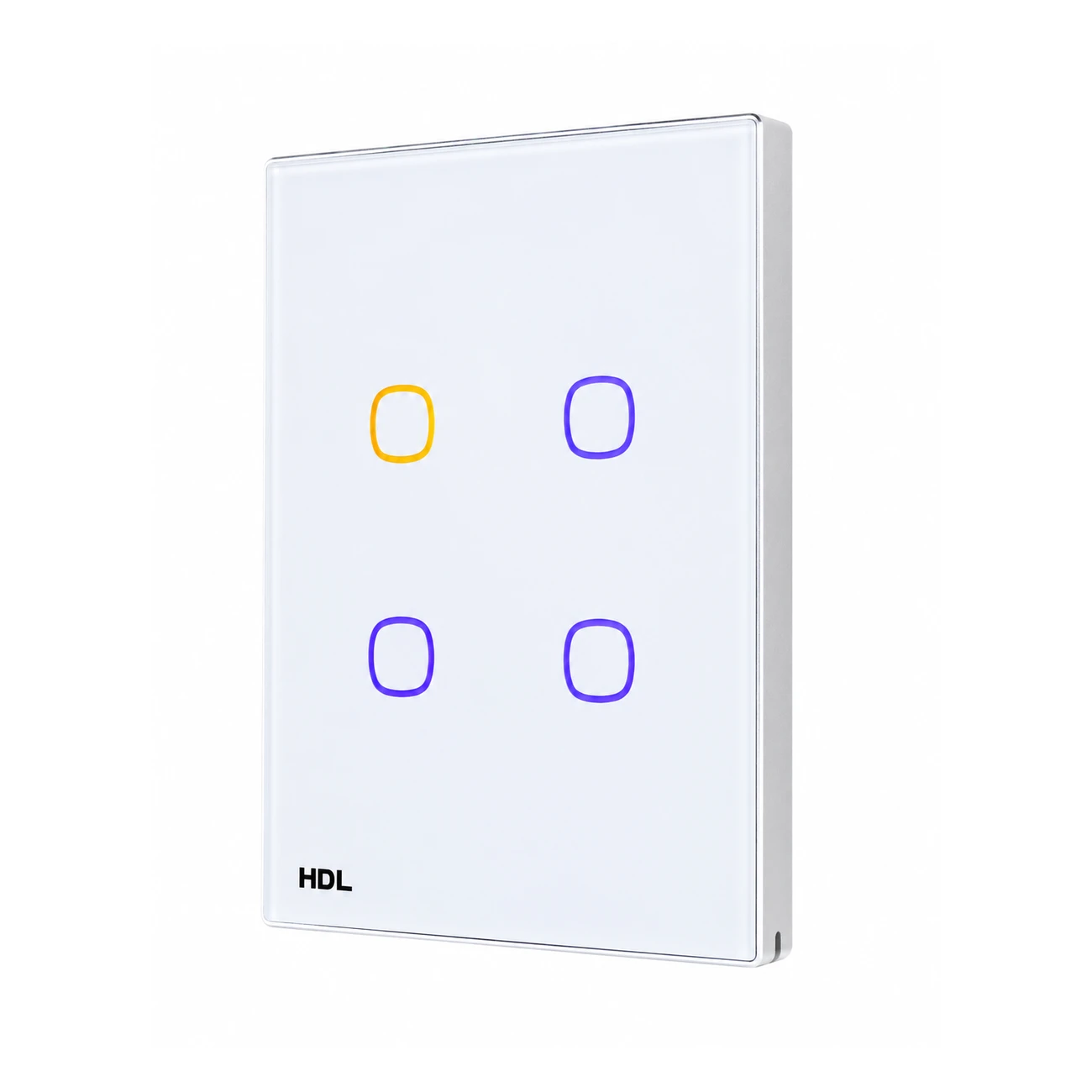

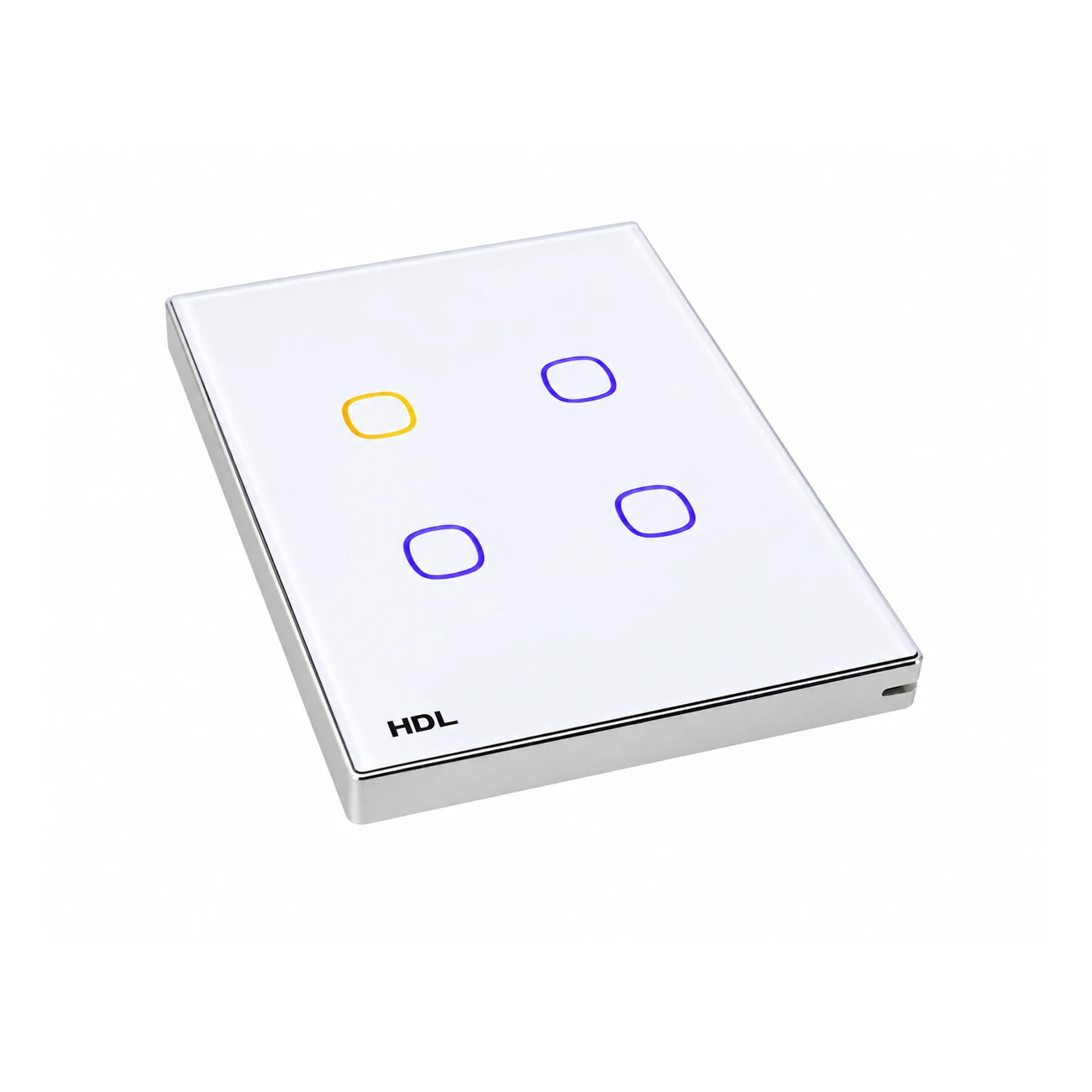

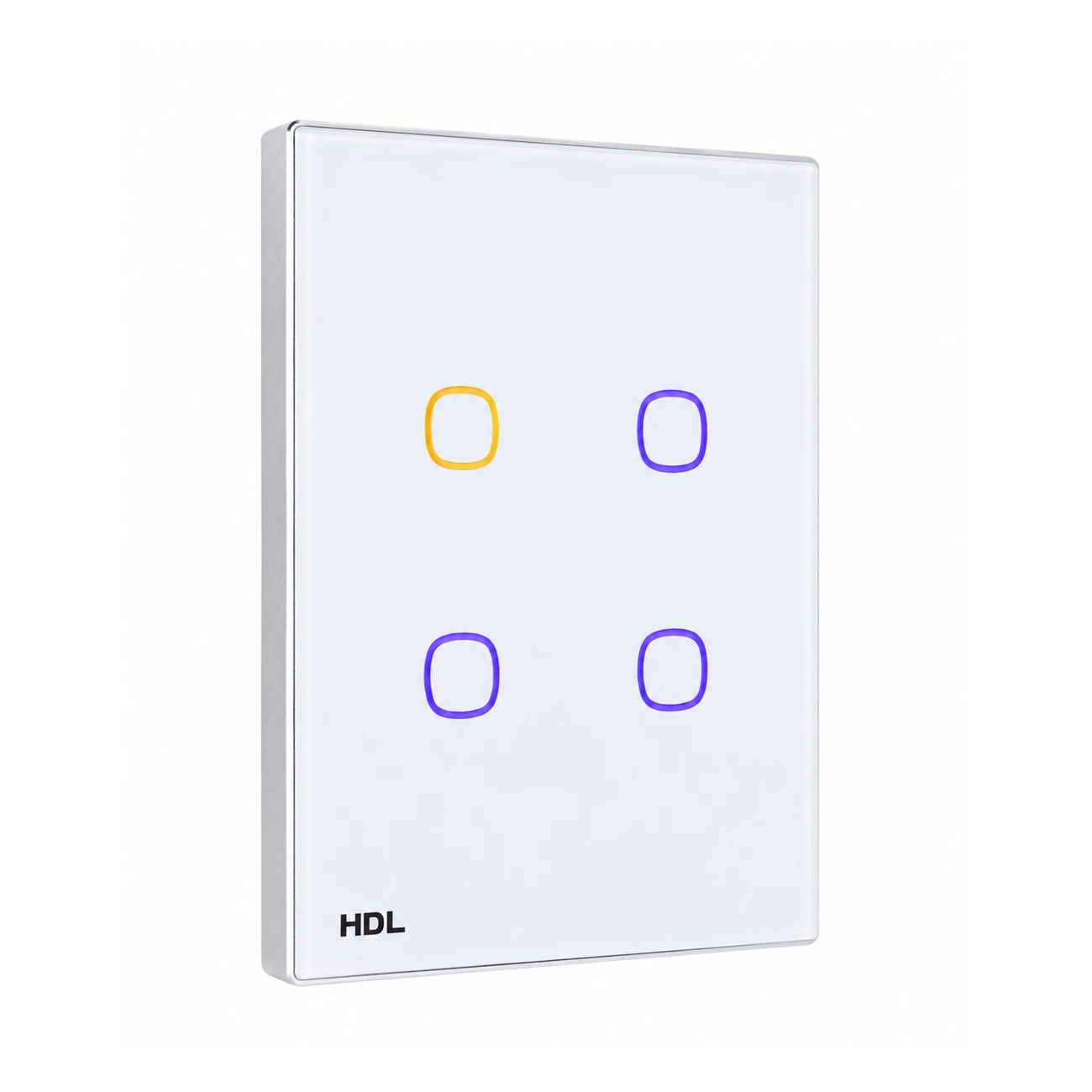

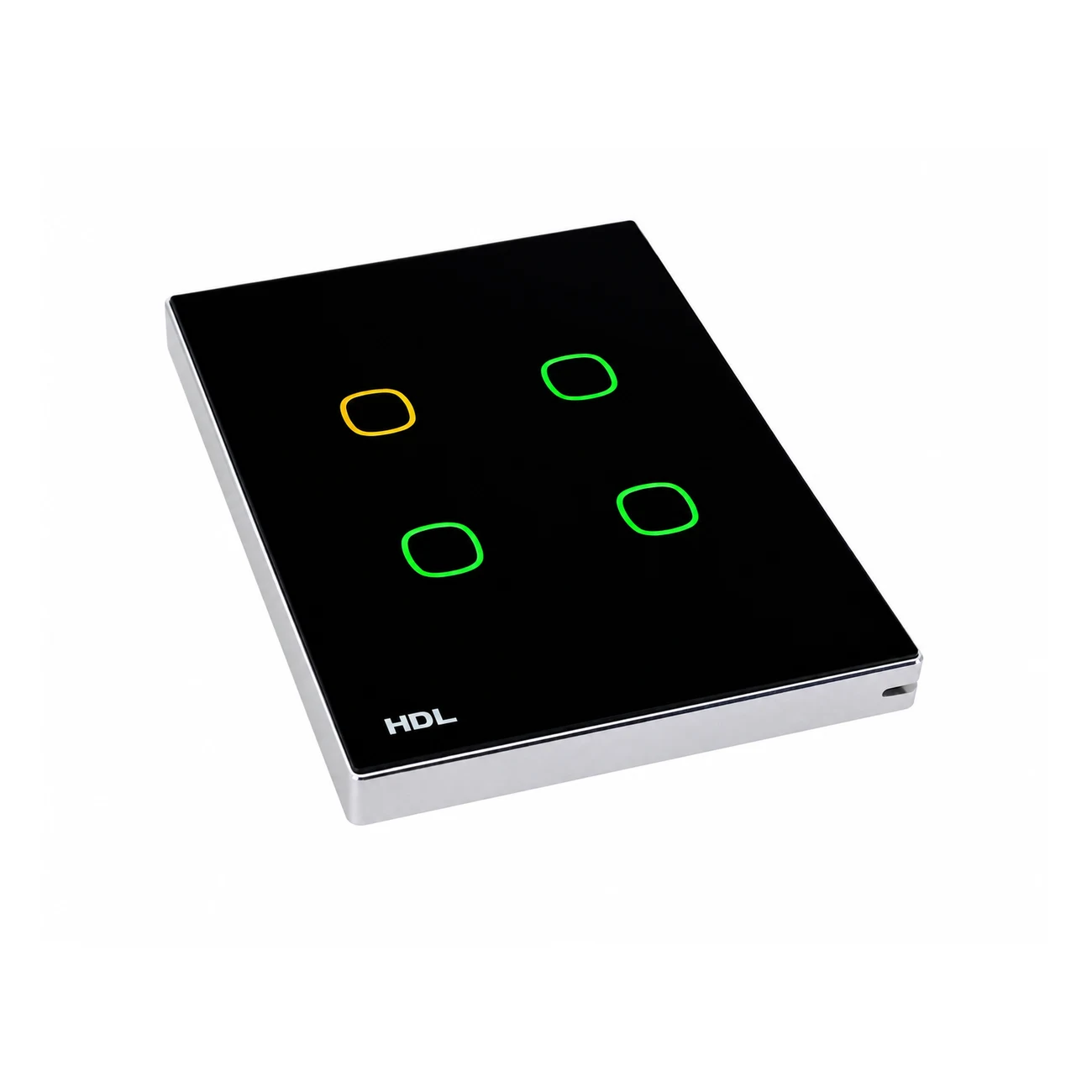

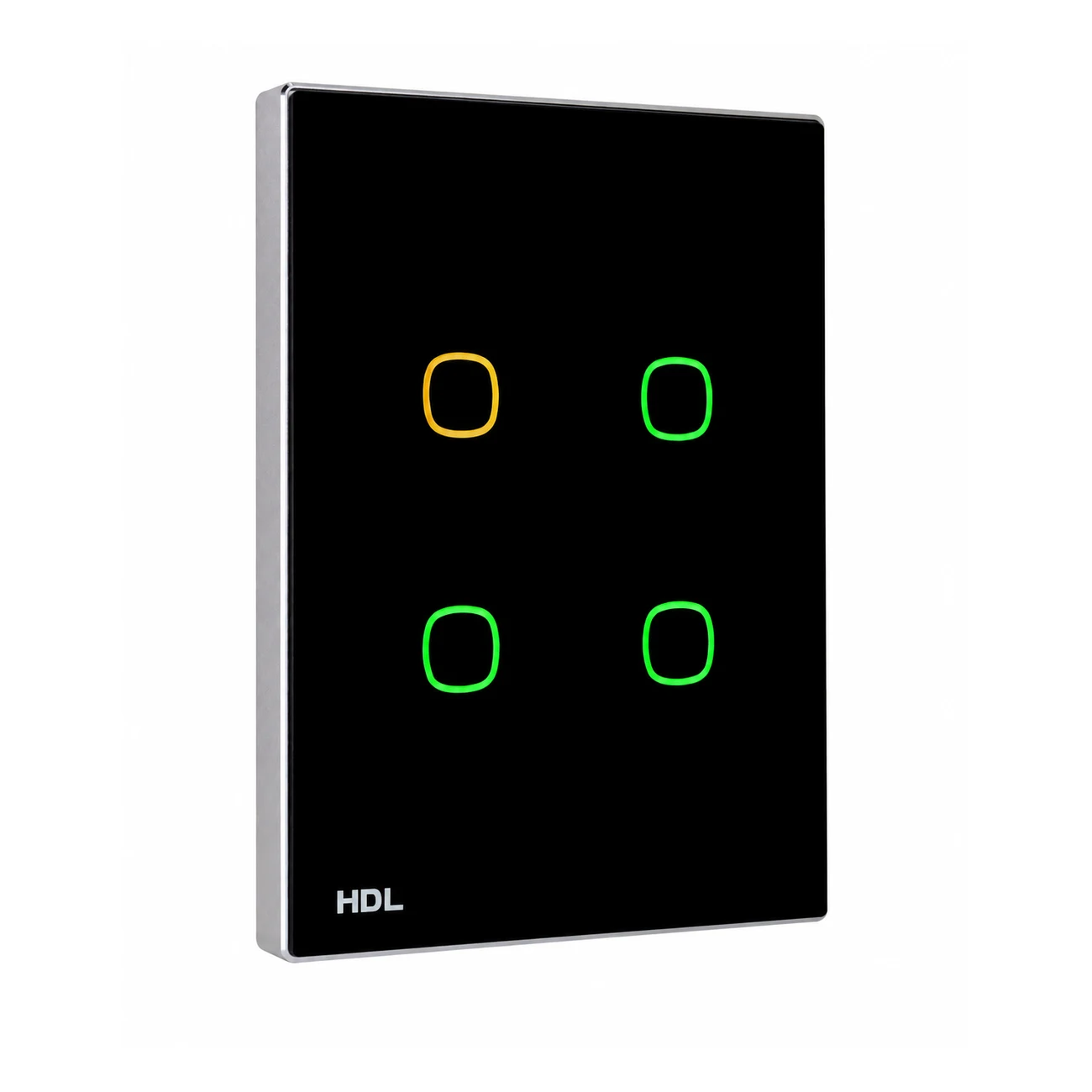

۴ کلید لمسی با نور پس‌زمینه RGB

MPT4.46-A دارای چهار کلید لمسی است که چیدمان آن‌ها در نمای محصول در دیتاشیت مشخص شده است. هر کلید دارای نور پس‌زمینه RGB بوده و رنگ آن از طریق نرم‌افزار پیکربندی HDL Buspro قابل تنظیم است.

علاوه بر رنگ، شدت نور پس‌زمینه نیز قابل تنظیم است تا ظاهر و روشنایی کلیدها متناسب با نیاز پروژه تنظیم شود.

کنترل روشنایی و دیمر

کلیدهای لمسی این مدل از عملکردهای On/Off و Dimming پشتیبانی می‌کنند. بنابراین در صورت برنامه‌ریزی مناسب و وجود تجهیزات مرتبط در سیستم Buspro، می‌توان از کلیدها برای روشن و خاموش کردن روشنایی یا کنترل دیمر استفاده کرد.

عملکرد قابل برنامه‌ریزی کلیدها

برای هر کلید حالت‌های مختلفی قابل تعریف است. دیتاشیت مواردی مانند Single On/Off، Single On، Single Off، Combination On، Combination Off، Combination On/Off، Short/Long Press و Momentary را ذکر می‌کند.

این قابلیت باعث می‌شود چهار کلید پنل متناسب با نیاز پروژه عملکردهای متفاوتی داشته باشند و صرفاً به چهار فرمان ثابت روشن و خاموش محدود نشوند.

کنترل سناریو، پرده و تجهیزات هوشمند

برای کلیدهای MPT4.46-A می‌توان فرمان‌های متنوع سیستم Buspro را تعریف کرد. Scene، Sequence، Timer، Universal Switch، Single Channel Control، Broadcast Scene، Broadcast Channel، Curtain Control، Panel Control، Security Module و Music Play از جمله عملکردهایی هستند که در دیتاشیت ذکر شده‌اند.

به این ترتیب، یک کلید می‌تواند برای روشنایی تعریف شود، کلید دیگری یک سناریو را اجرا کند و کلیدهای دیگر متناسب با ساختار پروژه برای پرده یا سایر فرمان‌های قابل پشتیبانی برنامه‌ریزی شوند.

گیرنده IR در نسخه سفارشی

این خانواده قابلیت استفاده از گیرنده IR را نیز دارد؛ اما دیتاشیت تأکید می‌کند که برای فعال‌کردن این قابلیت باید صفحه پنل با نمونه سفارشی دارای سوراخ مخصوص دریافت IR جایگزین شود.

بنابراین قابلیت IR را نباید به‌عنوان ویژگی استاندارد تمام نمونه‌های MPT4.46-A در نظر گرفت و تنها در نسخه دارای صفحه مخصوص قابل استفاده است.

ارتباط با HDL Buspro

MPT4.46-A برای کار در بستر HDL Buspro طراحی شده و باید همراه با رابط تغذیه HDL-MPLPI.46-A استفاده شود.

ولتاژ تغذیه از طریق این رابط 12 تا 30 ولت DC و میزان مصرف دستگاه در 24 ولت DC برابر 20 میلی‌آمپر است. برای کابل‌کشی Buspro نیز دیتاشیت اتصال سری یا Hand-in-Hand را مشخص کرده است.

تست ولتاژ Bus و به‌روزرسانی آنلاین

این مدل از قابلیت Test Bus Voltage پشتیبانی می‌کند و امکان Online Upgrade از طریق HDL Buspro نیز برای آن در نظر گرفته شده است.

برای تغییر آدرس دستگاه نیز می‌توان یکی از کلیدها را به مدت ۱۵ ثانیه نگه داشت. پس از چشمک‌زدن نور پس‌زمینه کلیدها، آدرس دستگاه از طریق بخش Address Management نرم‌افزار HDL Buspro قابل تغییر است.

طراحی دیواری و نصب در قوطی US

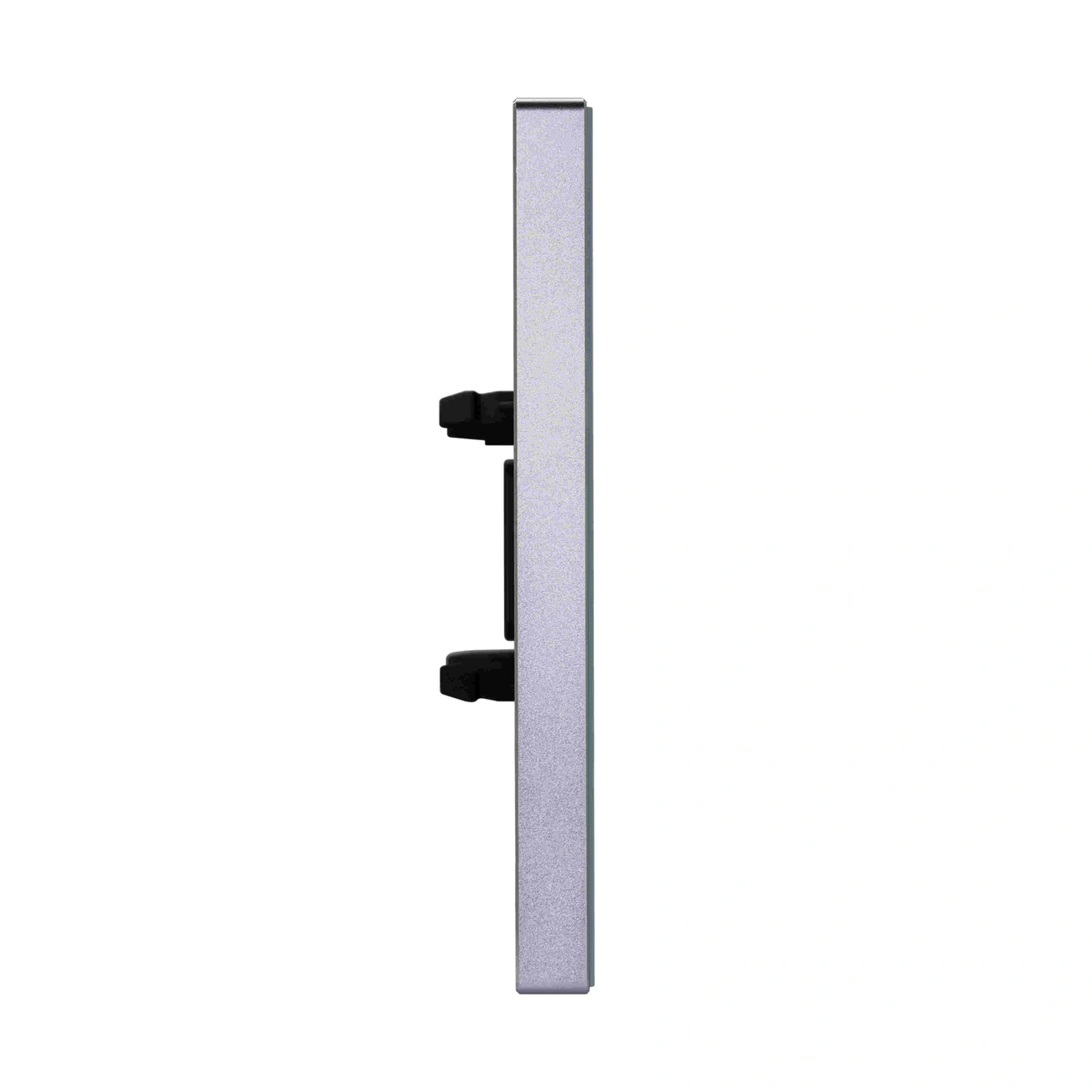

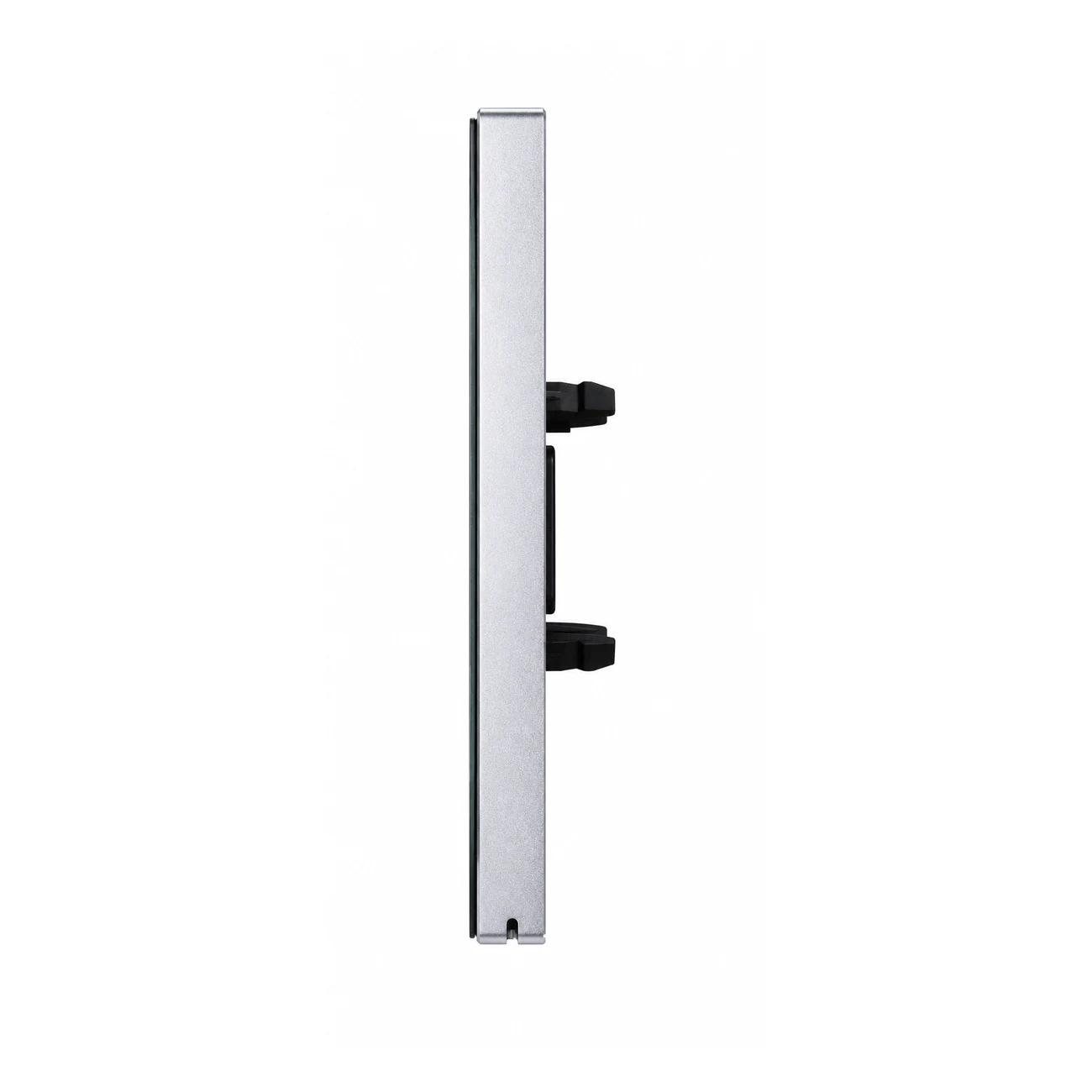

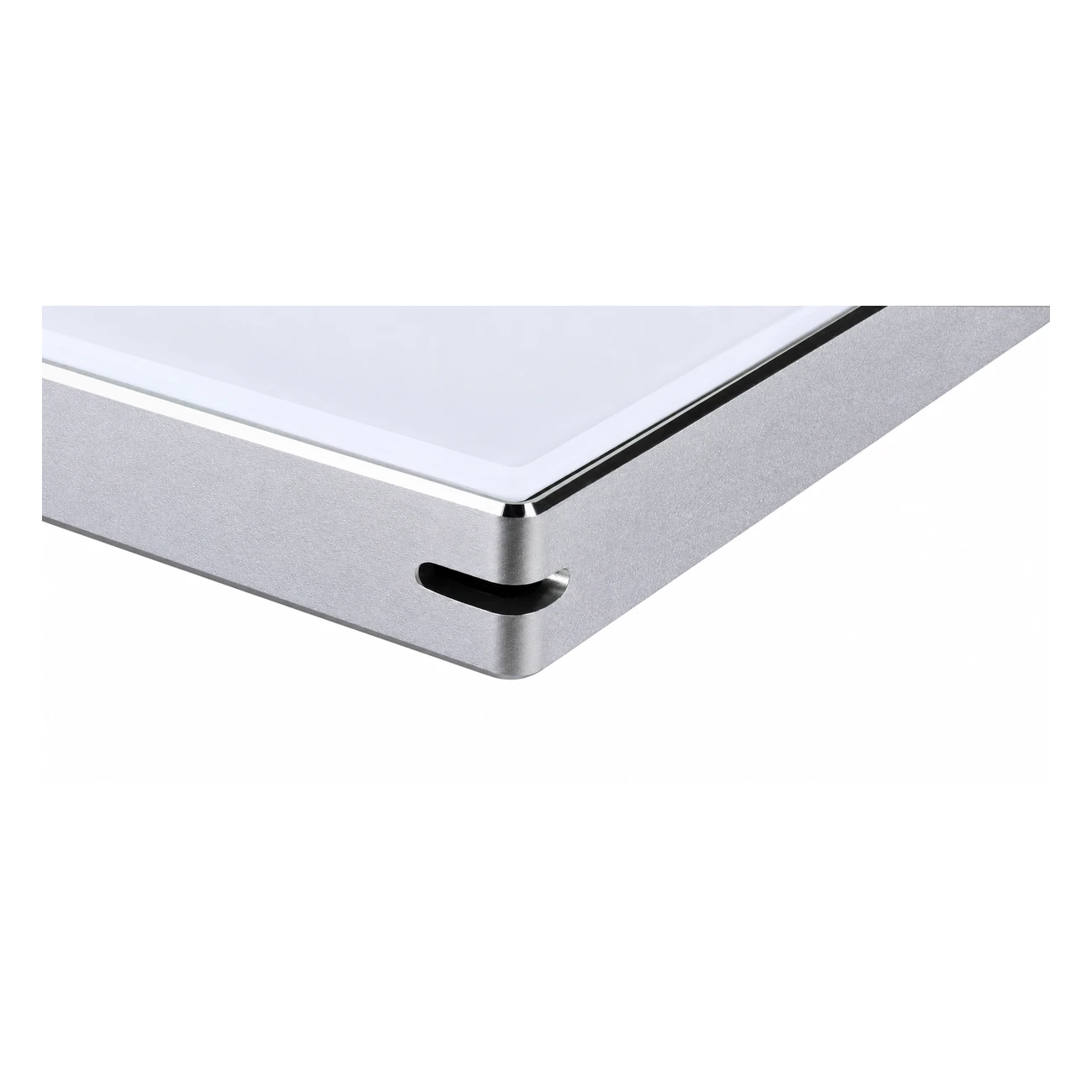

نسخه Normal پنل دارای ابعاد 86×116.5×10.5 میلی‌متر و وزن 132.6 گرم است. جنس بدنه نیز ترکیبی از شیشه، PC، ABS و آلومینیوم اعلام شده است.

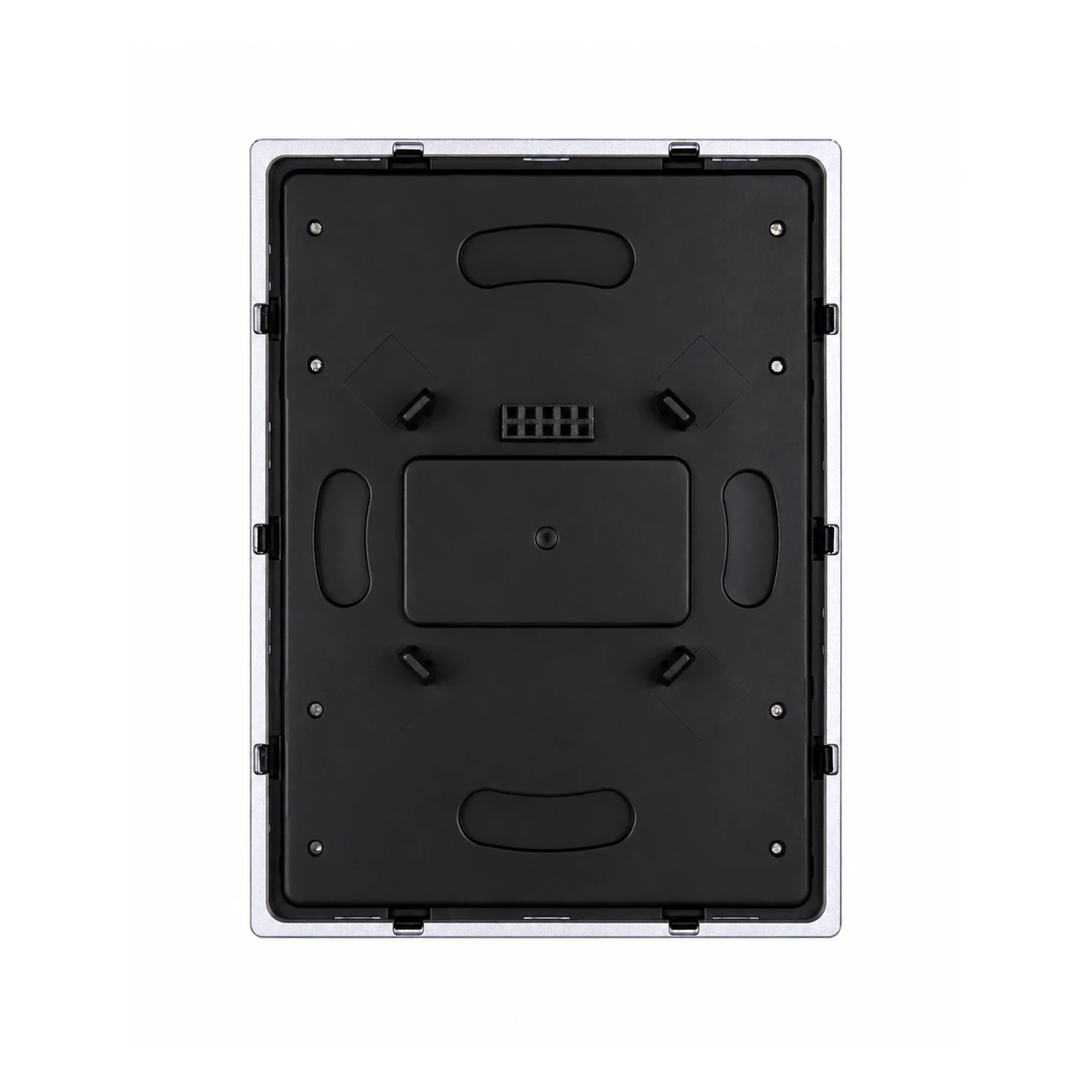

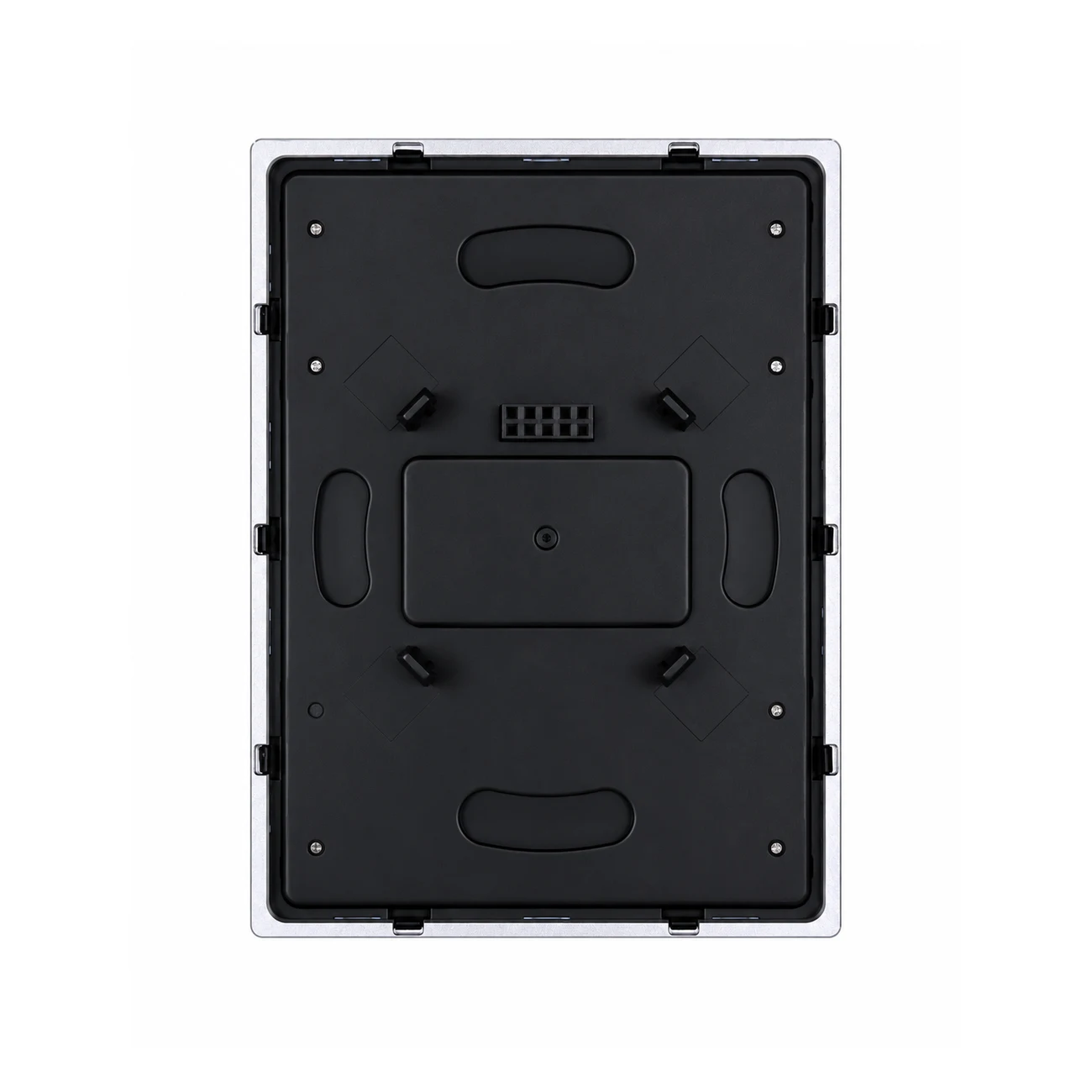

MPT4.46-A برای نصب در US Wall Box طراحی شده و رابط MPLPI.46-A ابتدا داخل قوطی نصب می‌شود. سپس پنل به رابط تغذیه متصل می‌شود. طبق دیاگرام صفحه دوم دیتاشیت، اتصال پنل و رابط به‌صورت مغناطیسی است و برای جداسازی نیز می‌توان آن‌ها را مستقیماً از یکدیگر جدا کرد.

کاربرد کلید هوشمند HDL MPT4.46-A

کلید هوشمند MPT4.46-A برای پروژه‌های مبتنی بر HDL Buspro مناسب است که به چهار کلید لمسی قابل برنامه‌ریزی در یک پنل دیواری نیاز دارند. از این کلیدها می‌توان برای کنترل روشنایی، دیمر، پرده، اجرای سناریو و سایر فرمان‌های تعریف‌شده در سیستم استفاده کرد.

در نتیجه، عبارت «چهار پل» در این محصول به چهار کلید لمسی پنل اشاره دارد و به این معنی نیست که دستگاه الزاماً فقط چهار مدار روشنایی را مستقیماً کنترل می‌کند. عملکرد هر کلید در نرم‌افزار و متناسب با ساختار پروژه تعریف می‌شود.
