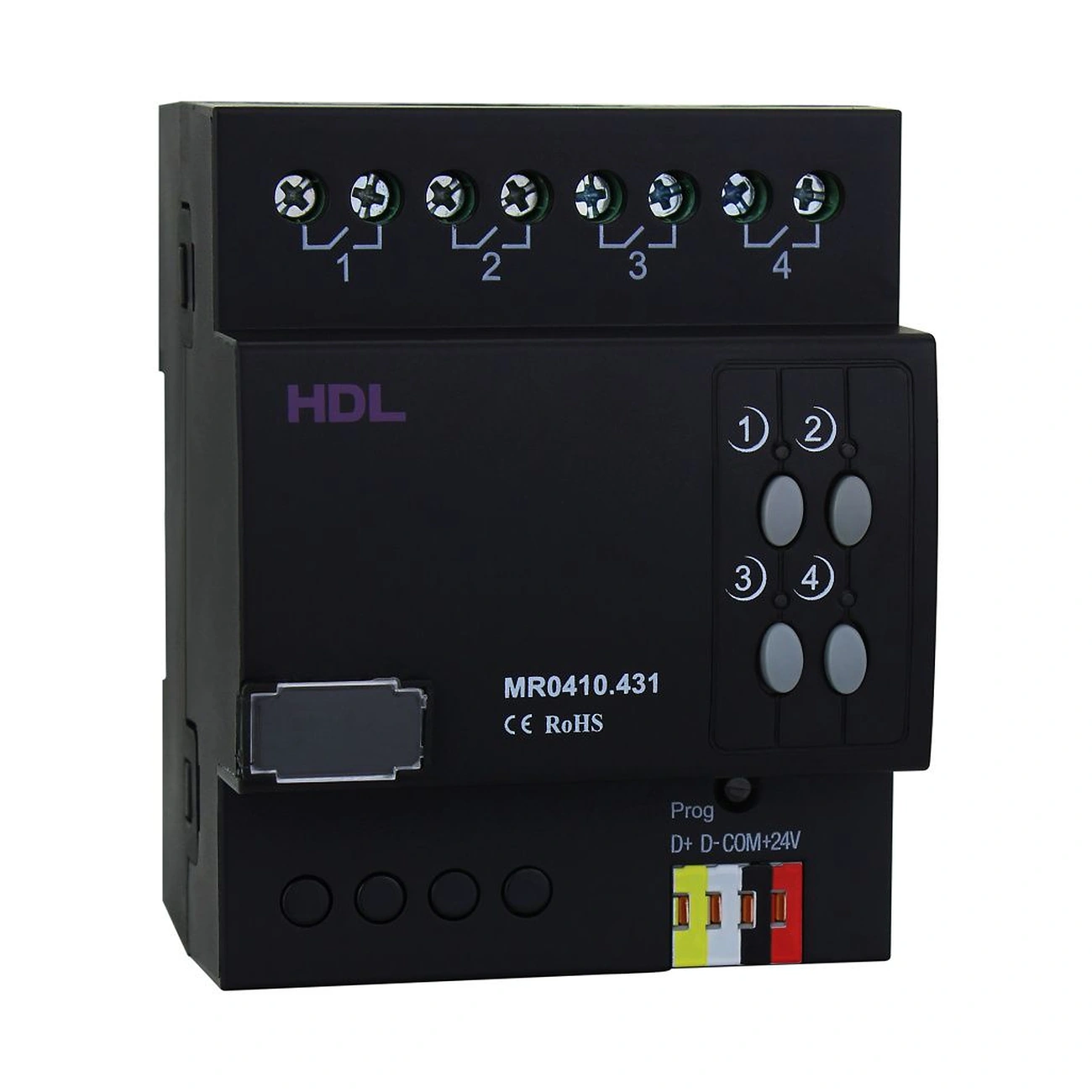

ماژول رله هوشمند ۴ کانال ۱۰ آمپر HDL مدل MR0410.431
ماژول رله هوشمند HDL مدل MR0410.431 برای کنترل روشنایی و بارهای الکتریکی ساختمان طراحی شده است. این محصول با ۴ خروجی ۱۰ آمپر، رله لچینگ ۱۶ آمپر، کنترل دستی، ۸ سناریو برای هر ناحیه، تأخیر قابل تنظیم و ارتباط HDL Buspro عرضه می‌شود.
41,100,000 تومان
- ارسال ۱ تا ۳ روز کاری پس از پرداخت
- پرداخت امن با درگاه بانکی
- مشاوره رایگان انتخاب و نصب: ۰۹۱۲۹۵۳۴۲۹۹
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست

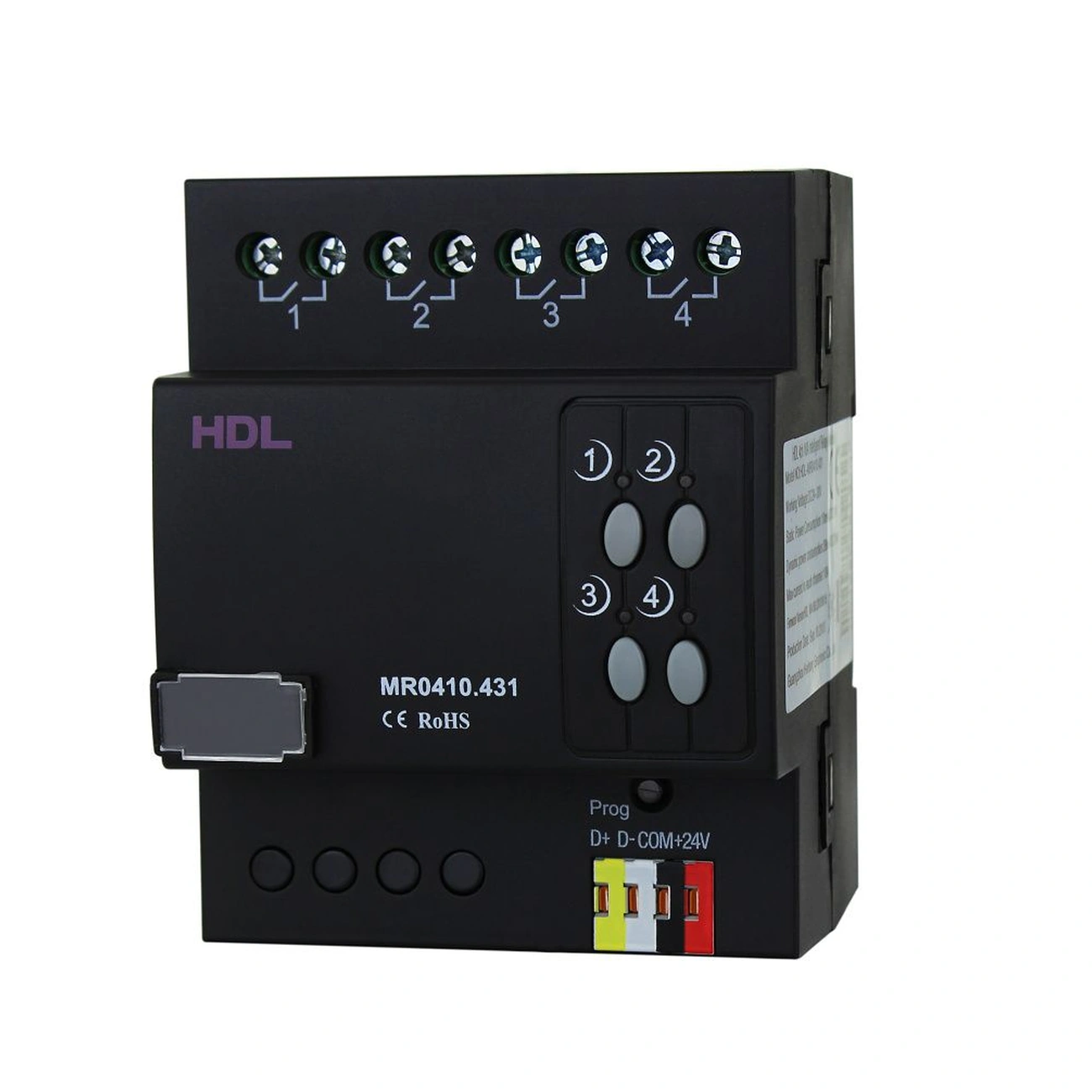

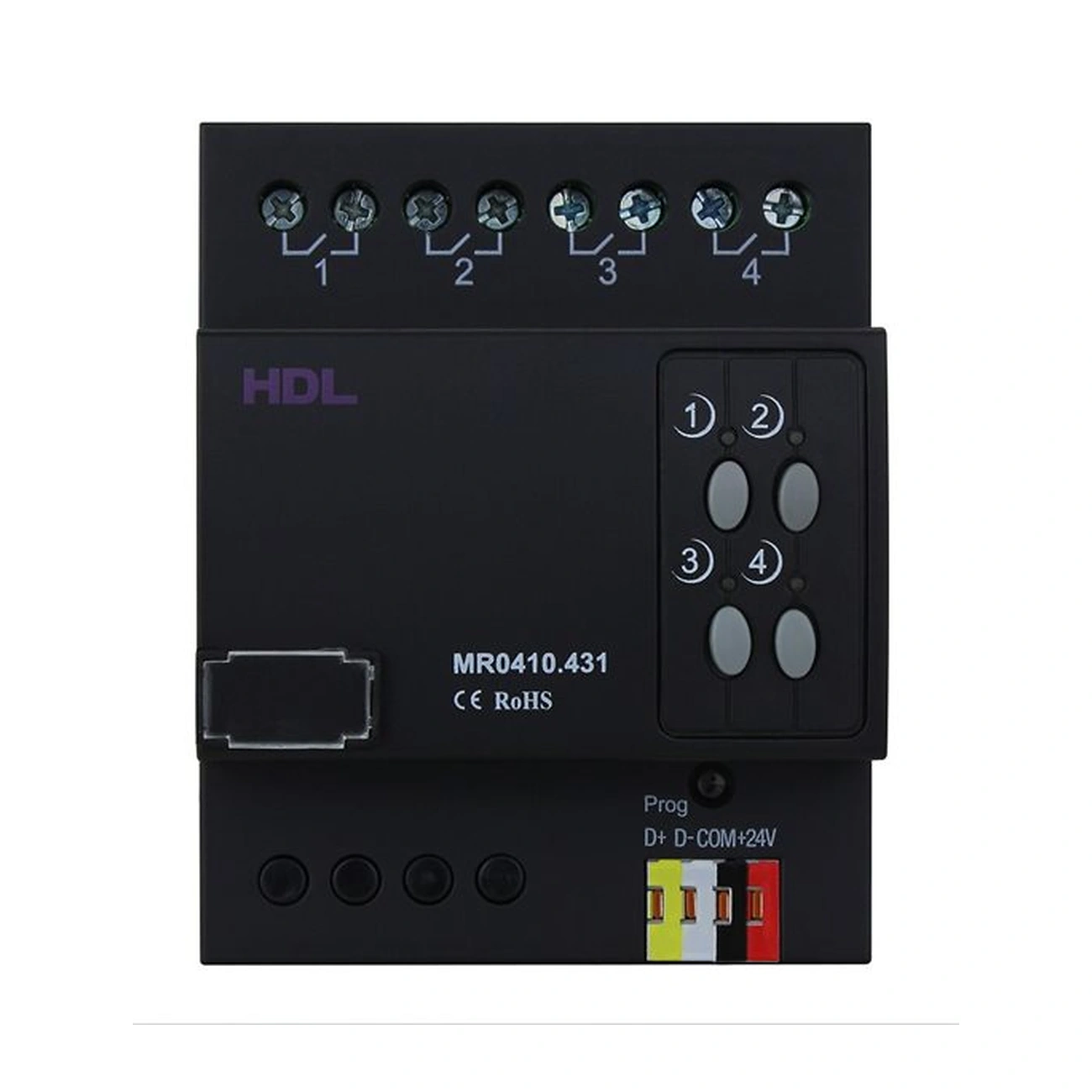

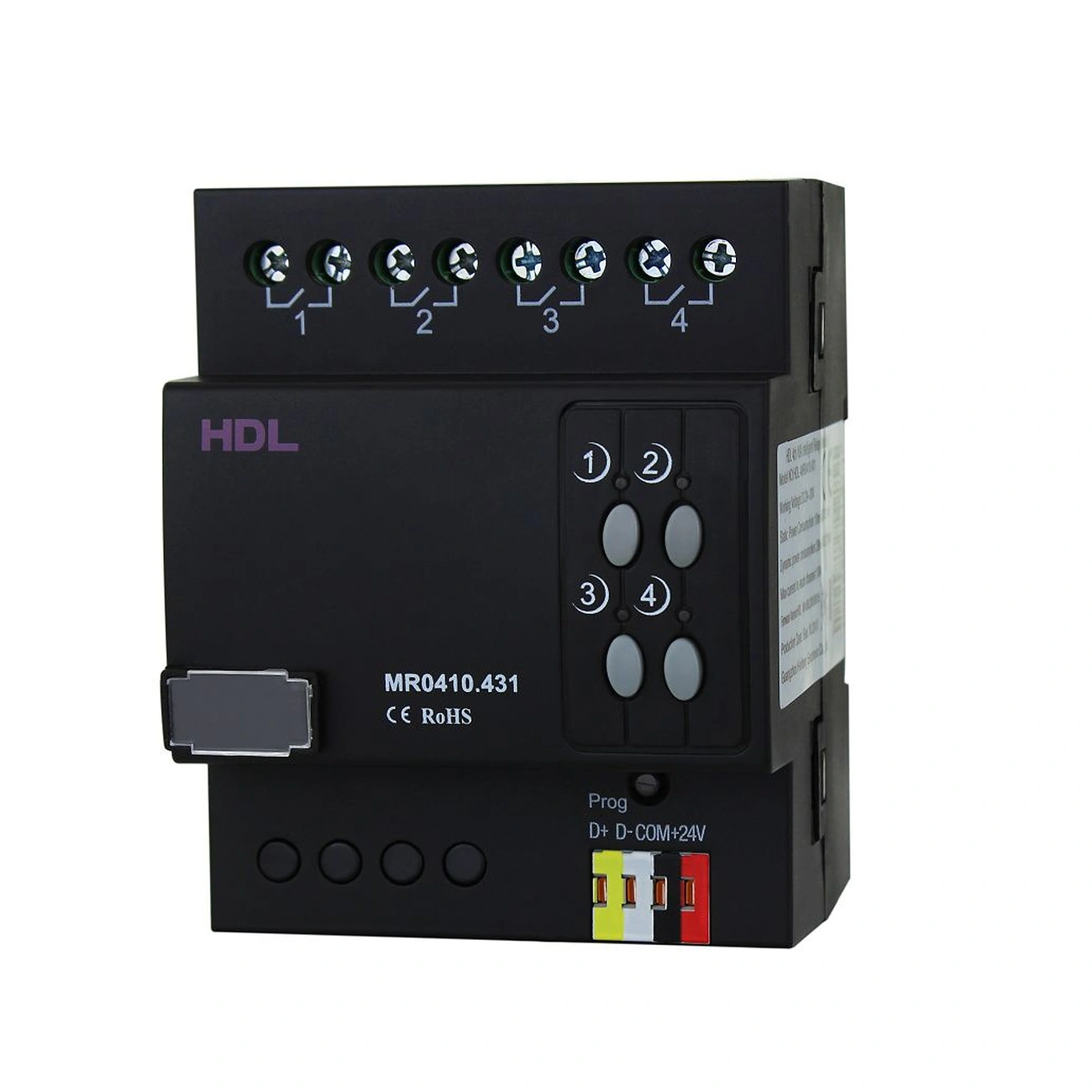

ماژول رله ۴ کانال ۱۰ آمپر HDL مدل MR0410.431
ماژول رله ۴ کانال ۱۰ آمپر HDL مدل MR0410.431 یک کنترلر رله‌ای برای مدیریت مدارهای روشنایی و بارهای الکتریکی سازگار در سیستم هوشمندسازی ساختمان است. این محصول دارای چهار خروجی مستقل با حداکثر جریان ۱۰ آمپر برای هر کانال بوده و از طریق پروتکل HDL Buspro با تجهیزات سازگار ارتباط برقرار می‌کند.
استفاده از رله مغناطیسی لچینگ ۱۶ آمپر، کنترل دستی خروجی‌ها و قابلیت تعریف سناریو، امکان مدیریت مدارهای مختلف را در یک ماژول فراهم می‌کند.
ویژگی‌های ماژول رله ۴ کانال ۱۰ آمپر HDL
چهار خروجی مستقل ۱۰ آمپر
ماژول رله ۴ کانال ۱۰ آمپر HDL مدل MR0410.431 دارای چهار کانال خروجی رله‌ای است که هر کانال حداکثر جریان ۱۰ آمپر را پشتیبانی می‌کند.
رله مغناطیسی لچینگ ۱۶ آمپر با مصرف انرژی پایین طراحی شده و طول عمر الکتریکی اعلام‌شده آن برای بار مقاومتی بیش از ۶۰ هزار بار است.
طبق دستورالعمل سازنده، برای حفاظت هر کانال باید یک کلید حفاظتی ۱۰ آمپر مستقل در نظر گرفته شود.
کنترل دستی هر کانال
برای هر خروجی، کلید کنترل دستی روی بدنه دستگاه تعبیه شده است. این قابلیت امکان کنترل مستقیم مدارها را هنگام نصب، راه‌اندازی و بررسی عملکرد فراهم می‌کند.
کنترل سناریوهای روشنایی
ماژول رله ۴ کانال ۱۰ آمپر HDL مدل MR0410.431 از حداکثر چهار ناحیه مستقل پشتیبانی می‌کند. برای هر ناحیه امکان تعریف هشت سناریو وجود دارد و حداکثر زمان اجرای سناریو ۶۰ دقیقه است.
پس از راه‌اندازی مجدد دستگاه، می‌توان سناریوی مشخص یا سناریوی فعال پیش از قطع برق را اجرا کرد.
تنظیم تأخیر روشنایی
تأخیر حفاظتی روشنایی برای هر کانال در محدوده صفر تا ۶۰ دقیقه قابل تنظیم است.
همچنین تأخیر روشن شدن گروهی کانال‌ها در محدوده صفر تا ۲۵ ثانیه قرار دارد. این قابلیت امکان زمان‌بندی روشن شدن مدارهای مختلف را فراهم می‌کند.
ارتباط با سیستم HDL Buspro
ماژول رله ۴ کانال ۱۰ آمپر HDL مدل MR0410.431 از پروتکل HDL Buspro مبتنی بر RS485 پشتیبانی می‌کند و امکان برنامه‌ریزی آسان و ارتقای آنلاین نرم‌افزار را دارد.
برای اتصال شبکه، استفاده از کابل HDL Buspro/KNX با هادی مسی تک‌رشته‌ای ۰٫۸ میلی‌متر و اتصال سری تجهیزات به روش Hand-in-Hand در دیتاشیت ذکر شده است.
بارهای پیشنهادی طبق دیتاشیت
| نوع بار | مقدار اعلام‌شده |
|---|---|
| موتور | ۱ اسب بخار |
| لامپ رشته‌ای | ۱۶۰۰ وات |
| ترانسفورماتور القایی | ۱۰۰۰ وات |
| ترانسفورماتور الکترونیکی | ۸۰۰ وات |
| لامپ هالوژن ۲۳۰ ولت | ۱۶۰۰ وات |
| چراغ بخار جیوه بدون جبران‌سازی | ۱۰۰۰ وات |
| چراغ بخار جیوه با جبران‌سازی موازی | ۸۰۰ وات |
| چراغ فلورسنت T5/T8 بدون جبران‌سازی | ۱۰۰۰ وات |
| چراغ فلورسنت T5/T8 با جبران‌سازی موازی | ۸۰۰ وات |
| چراغ فلورسنت T5/T8 نوع DUO | ۸۰۰ وات |
کاربردهای ماژول رله ۴ کانال HDL
ماژول رله ۴ کانال ۱۰ آمپر HDL مدل MR0410.431 برای کنترل مدارهای روشنایی و بارهای الکتریکی سازگار در پروژه‌های هوشمندسازی مسکونی، اداری و تجاری کاربرد دارد.
وجود چهار خروجی مستقل، قابلیت تعریف سناریو و کنترل دستی، امکان مدیریت چند مدار را در یک ماژول فراهم می‌کند.

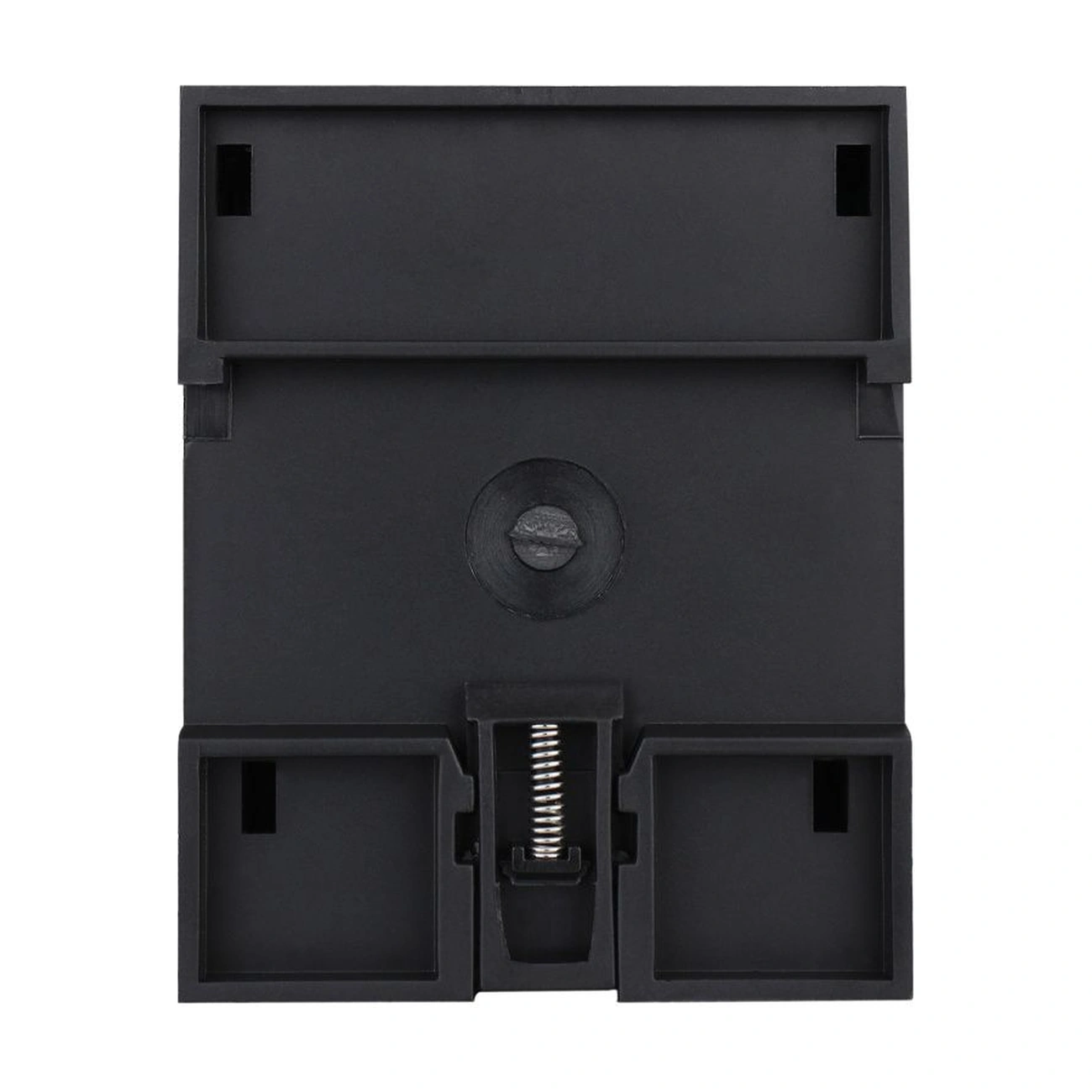

دستگاه باید روی ریل DIN در تابلو برق نصب شود. برای هر خروجی، حفاظت مستقل در نظر گرفته شود و جریان بار از محدوده مجاز کانال تجاوز نکند. همچنین تغذیه خود ماژول باید DC باشد و اتصال مستقیم برق AC به ورودی تغذیه دستگاه مجاز نیست.

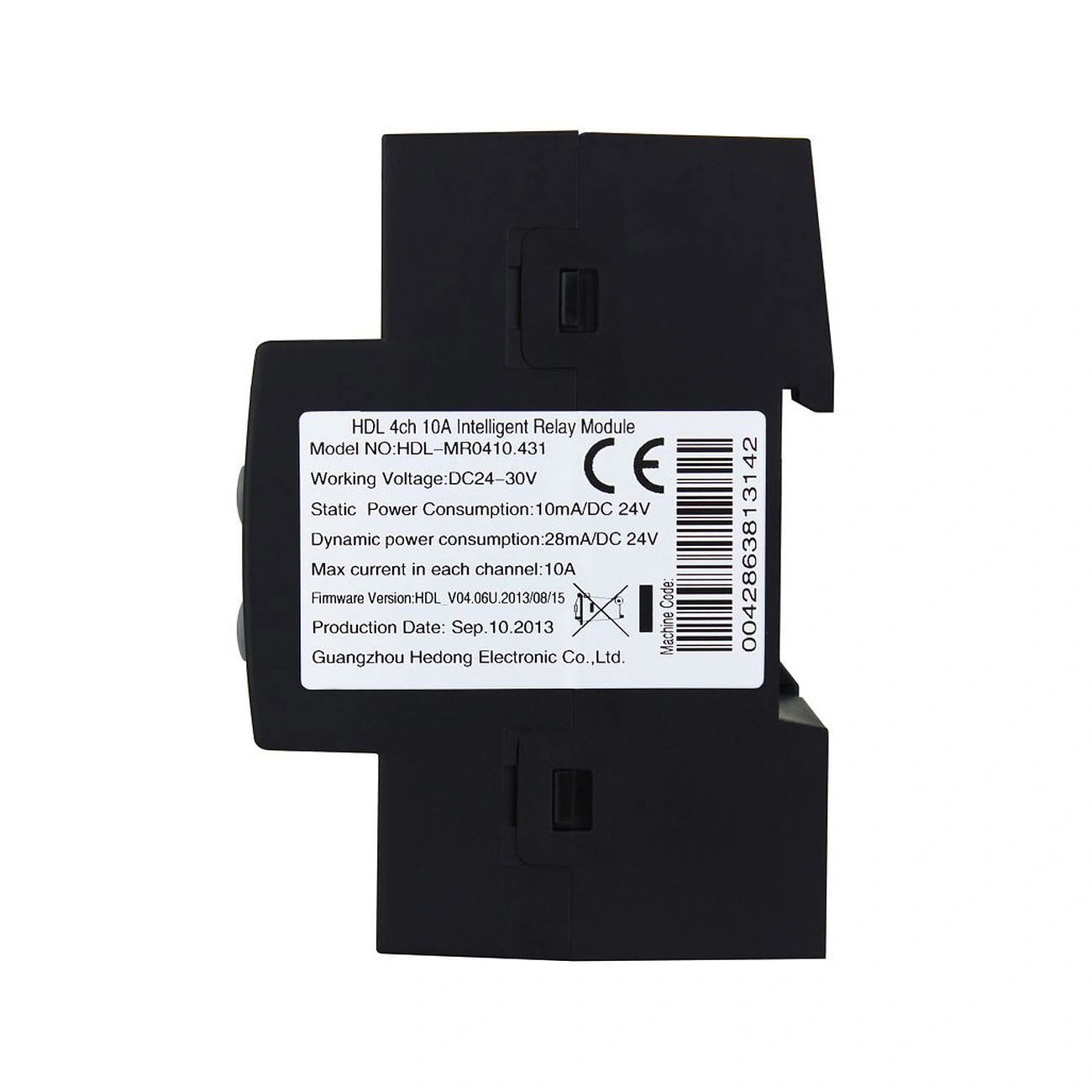

| وزن | 252 کیلوگرم |
|---|---|
| ابعاد | 72 × 90 × 60 سانتیمتر |
| آمپراژ | 10A |
| تعداد کانال | ۴ کانال |
| نوع اتصال | باسیم |
| پروتکل ارتباطی | Buspro |
| نوع رله | مغناطیسی لچینگ ۱۶ آمپر |
| ولتاژ کاری ماژول | ۱۵ تا ۳۰ ولت DC |
| مصرف جریان در حالت آماده‌به‌کار | ۱۵ میلی‌آمپر در ۲۴ ولت DC |
| مصرف جریان در حالت فعال | ۴۰ میلی‌آمپر در ۲۴ ولت DC |
| طول عمر الکتریکی رله | بیش از ۶۰٬۰۰۰ بار برای بار مقاومتی |
| تعداد ناحیه | حداکثر ۴ |
| سناریو در هر ناحیه | ۸ |
| حداکثر زمان اجرای سناریو | ۶۰ دقیقه |
| تأخیر حفاظتی روشنایی | صفر تا ۶۰ دقیقه |
| تأخیر روشن شدن گروهی | صفر تا ۲۵ ثانیه |
| کنترل دستی | مستقل برای هر کانال |
| دمای کاری | ۵- تا ۴۵ درجه سانتی‌گراد |
| رطوبت کاری | حداکثر ۹۰ درصد |
| جنس بدنه | نایلون و پلی‌کربنات (PC) |
| درجه حفاظت | IP20 |
| روش نصب | ریل DIN استاندارد ۳۵ میلی‌متری در تابلو برق |
| تأییدیه‌های اعلام‌شده | CE و RoHS |
