ماژول رله هوشمند ۱۲ کانال ۲۰ آمپر با تشخیص جریان HDL مدل MR1220C.433

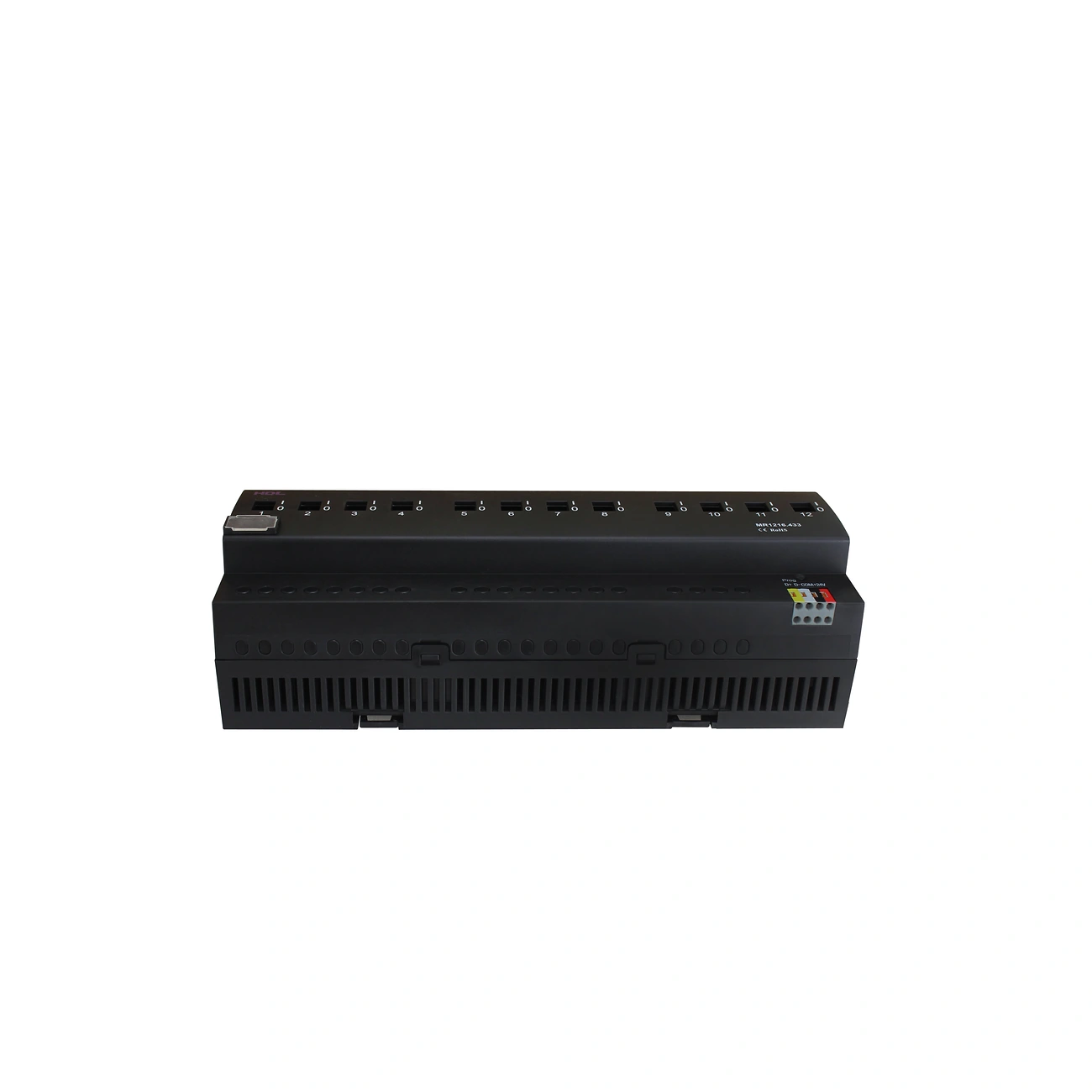

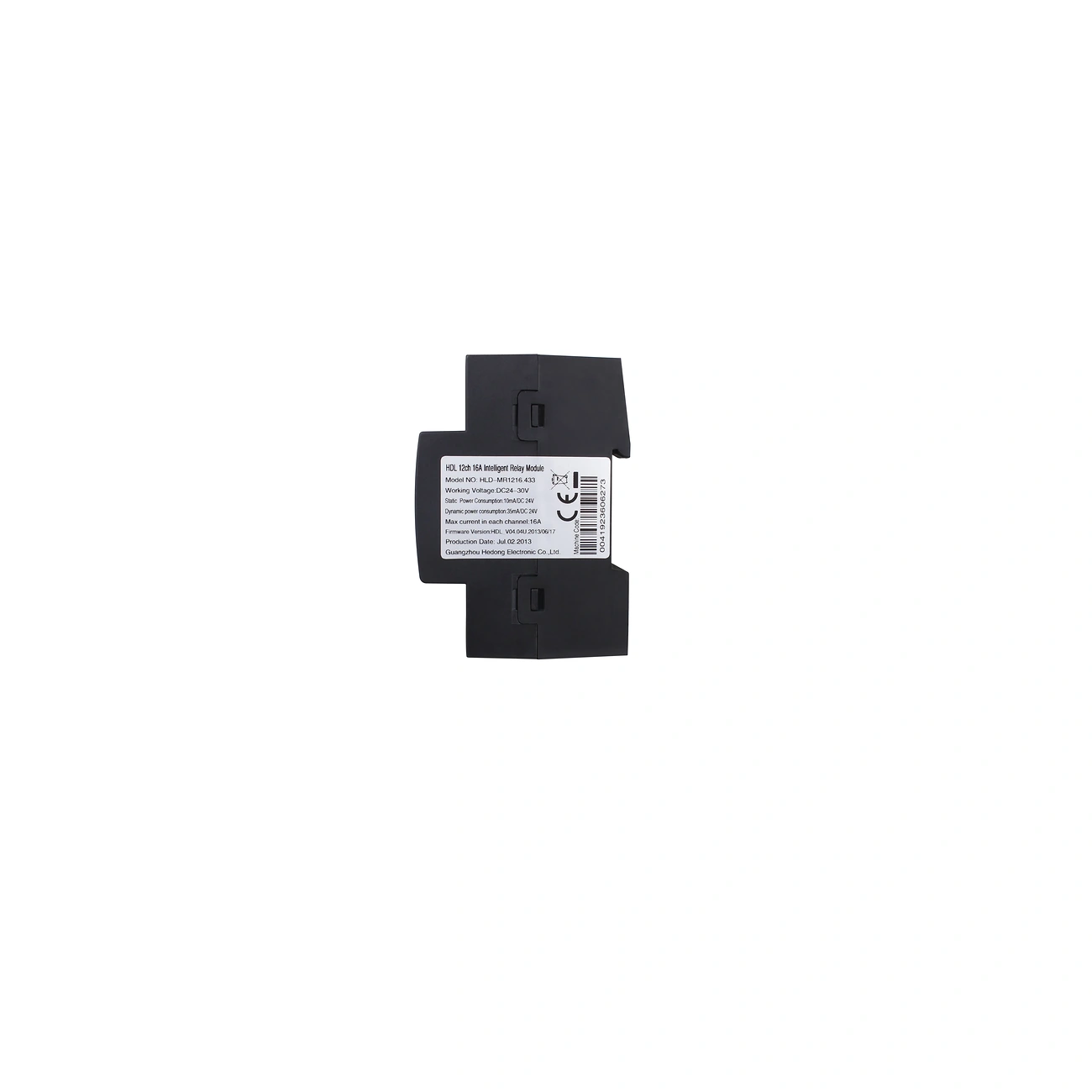

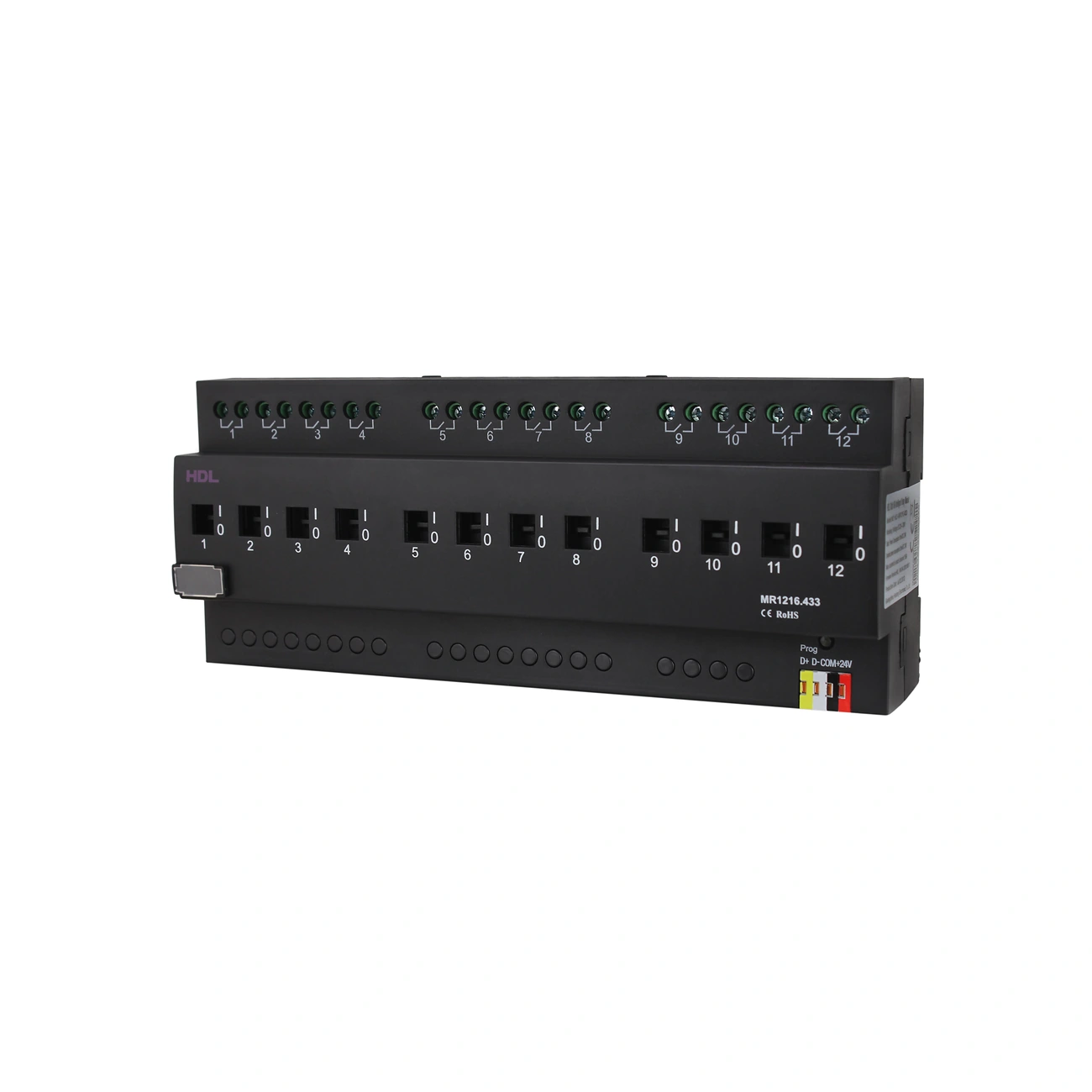

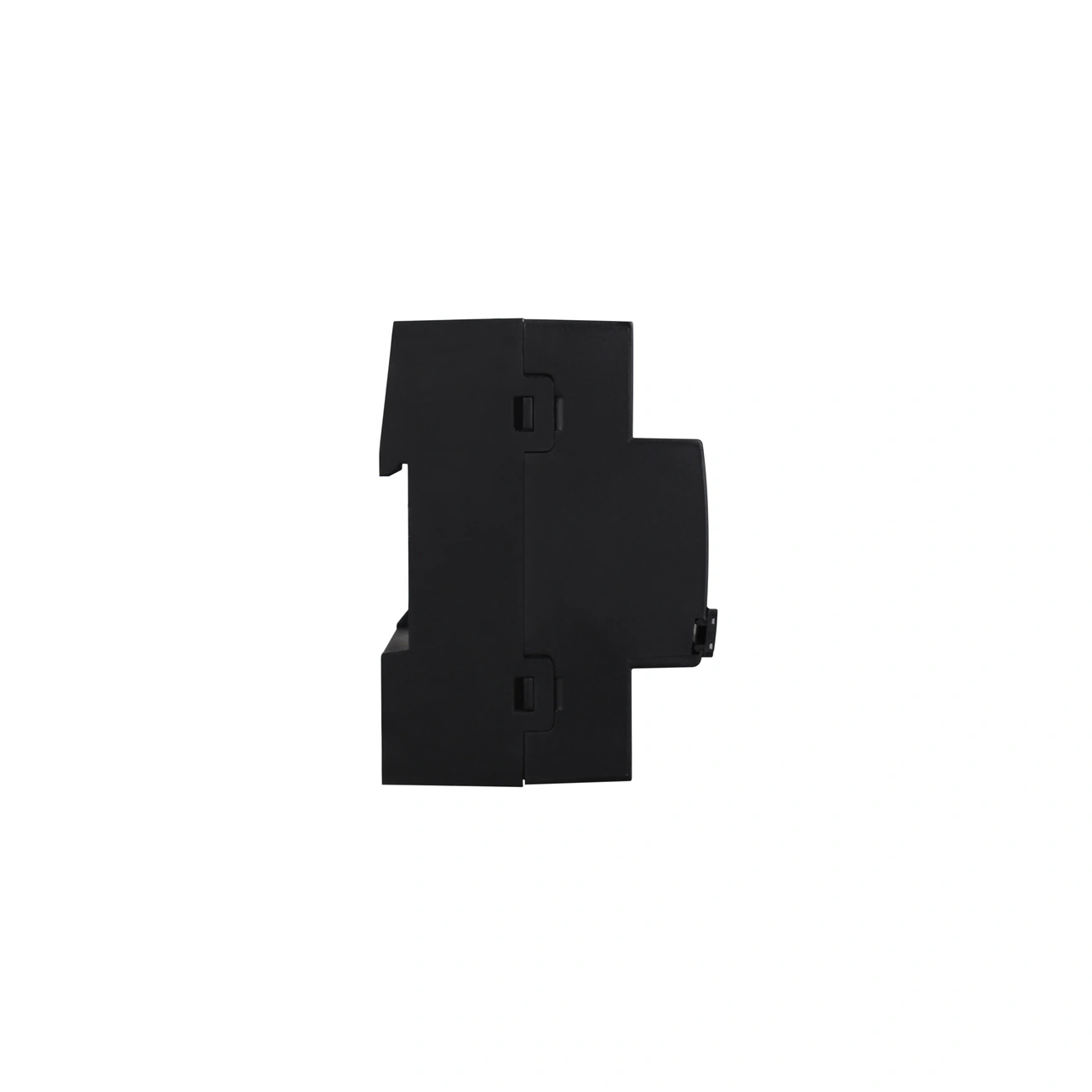

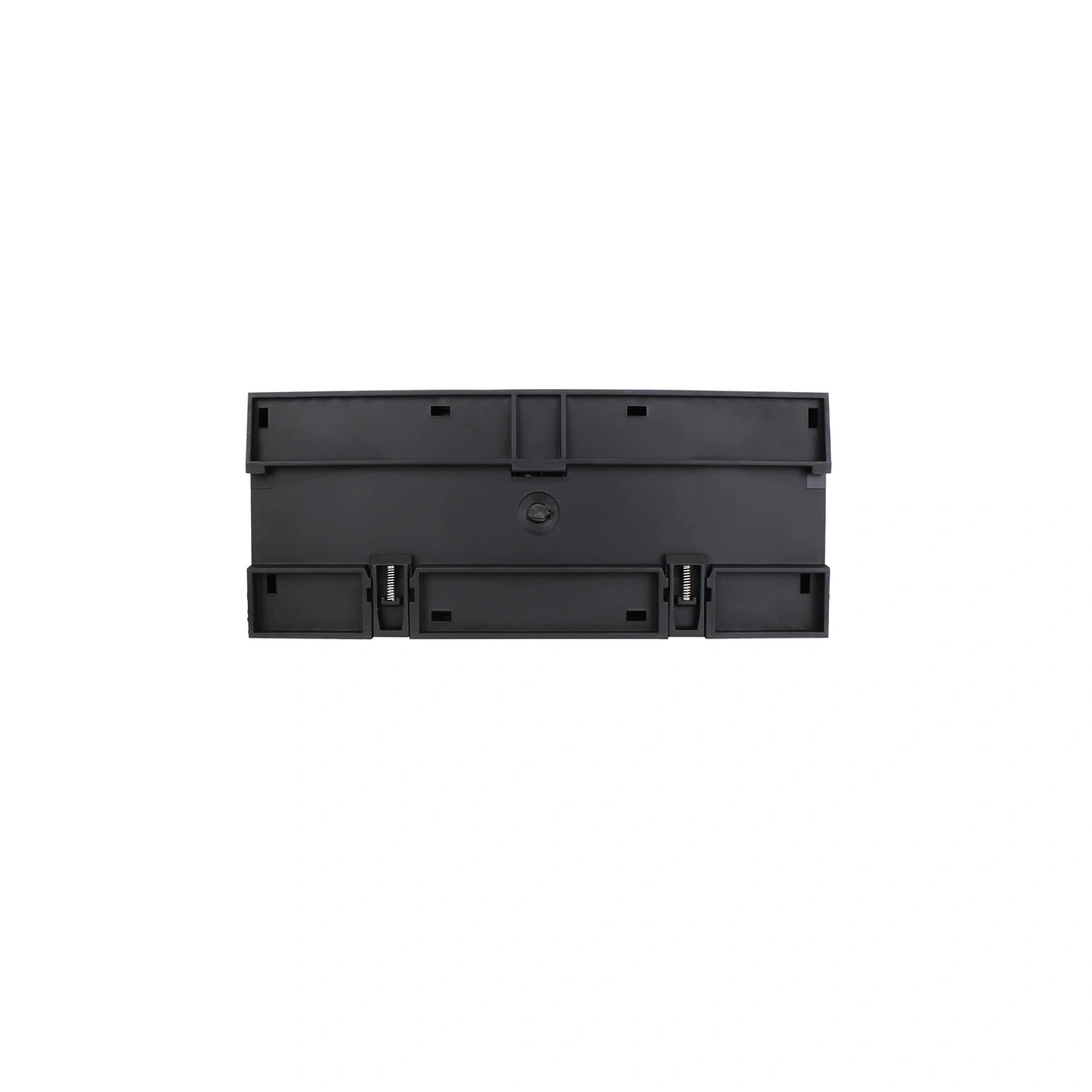

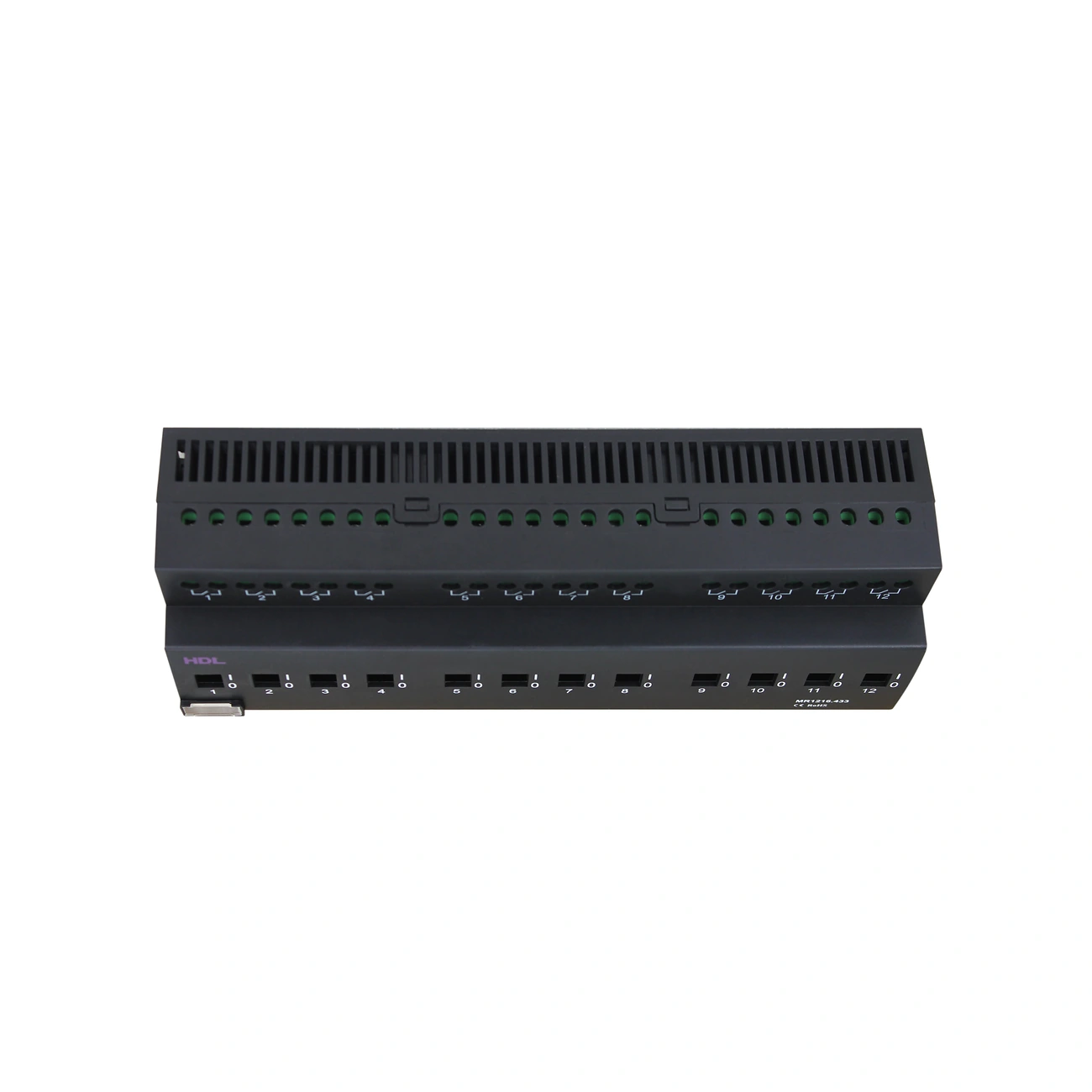

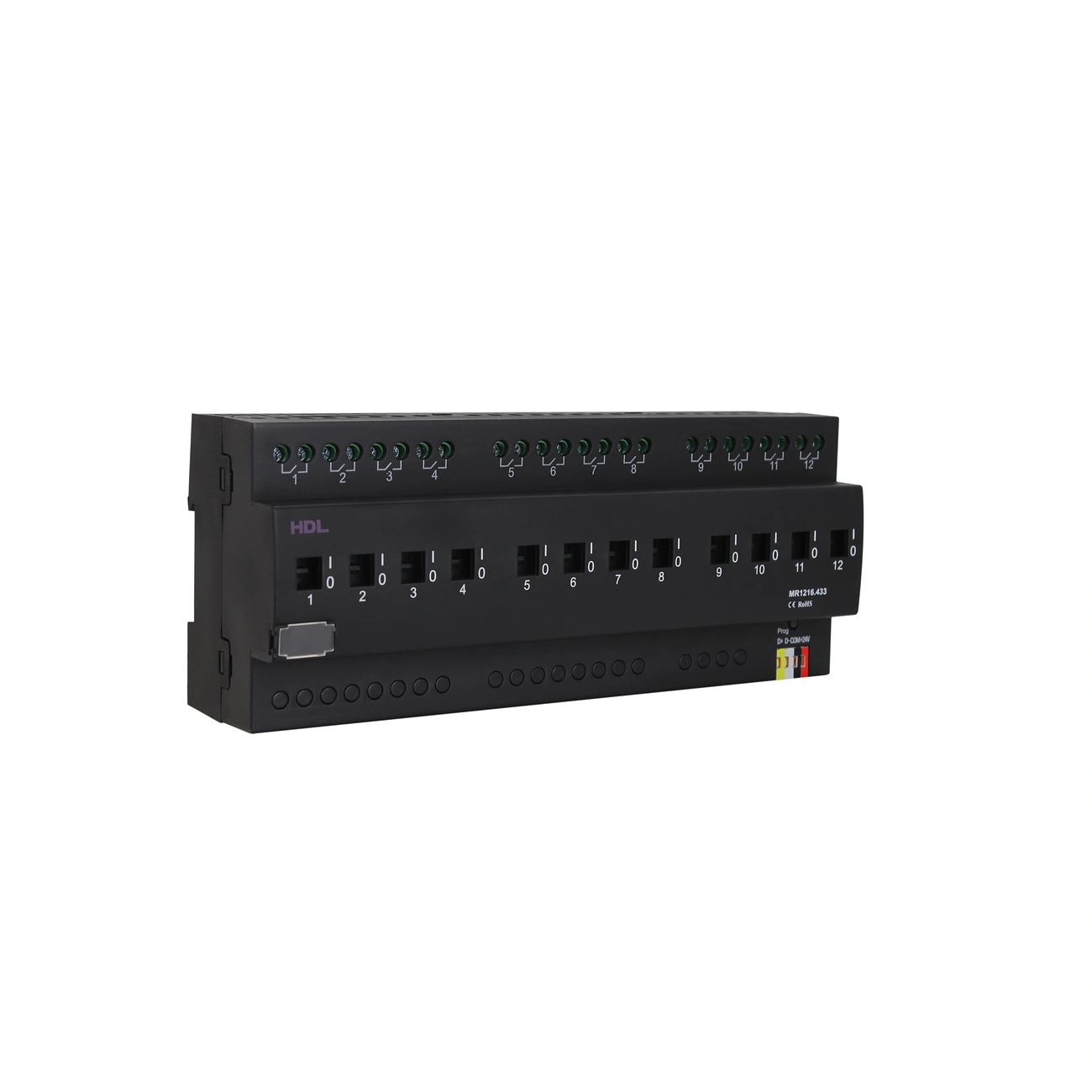

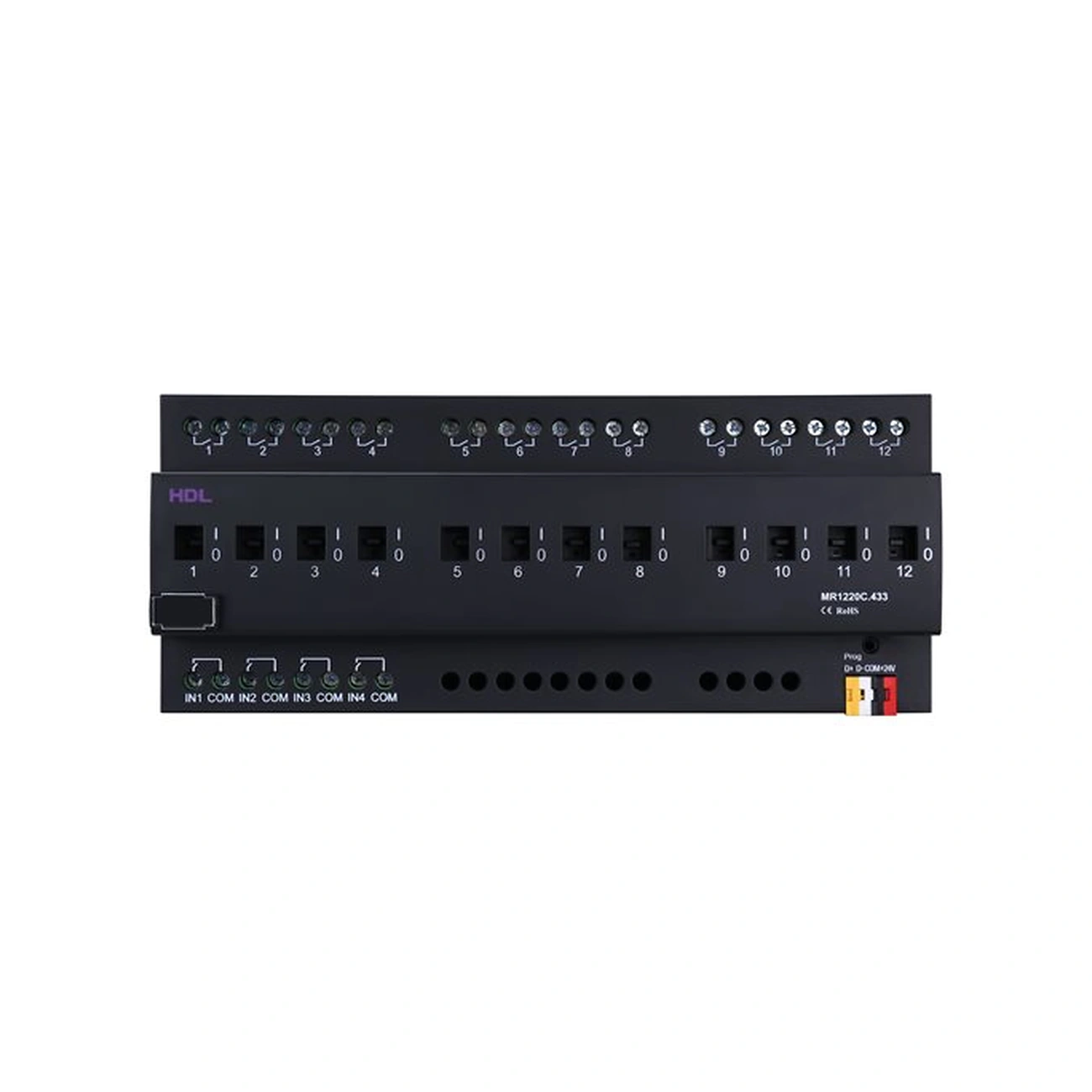

ماژول رله هوشمند HDL مدل MR1220C.433

ماژول رله هوشمند HDL مدل MR1220C.433 یک کنترلر سوئیچینگ توان بالا با قابلیت تشخیص جریان است که برای مدیریت مدارهای الکتریکی در سیستم‌های هوشمندسازی ساختمان طراحی شده است. این محصول دارای ۱۲ خروجی مستقل ۲۰ آمپر، ۴ ورودی کنتاکت خشک و رله مغناطیسی لچینگ ۵۰ آمپر بوده و از طریق پروتکل HDL Buspro با تجهیزات سازگار ارتباط برقرار می‌کند.

قابلیت پایش جریان، مدت‌زمان استفاده از بار و وضعیت هشدار هر کانال، در کنار کنترل دستی و اجرای سناریوهای هوشمند، امکان مدیریت و بررسی عملکرد مدارهای متصل را فراهم می‌کند.

ویژگی‌های ماژول رله هوشمند HDL مدل MR1220C.433

۱۲ خروجی مستقل با ظرفیت ۲۰ آمپر

این ماژول دارای ۱۲ خروجی رله‌ای مستقل است که هر کانال حداکثر جریان ۲۰ آمپر را پشتیبانی می‌کند.

استفاده از رله مغناطیسی لچینگ ۵۰ آمپر به کاهش مصرف انرژی دستگاه کمک می‌کند. طول عمر الکتریکی اعلام‌شده رله نیز برای بار مقاومتی بیش از ۶۰ هزار بار است.

طبق دستورالعمل سازنده، برای حفاظت هر کانال باید یک کلید حفاظتی ۲۰ آمپر مستقل در نظر گرفته شود.

تشخیص جریان و پایش وضعیت بار

یکی از ویژگی‌های متمایز مدل MR1220C.433، قابلیت تشخیص جریان هر یک از ۱۲ کانال است.

علاوه بر جریان، مدت‌زمان استفاده از بار و وضعیت هشدار هر کانال نیز قابل بررسی است. دستگاه از قابلیت تشخیص وضعیت سلامت و ارسال پیام هشدار پشتیبانی می‌کند.

این امکانات برای پایش مدارهای الکتریکی و بررسی وضعیت بارهای متصل در پروژه‌های هوشمندسازی کاربرد دارند.

چهار ورودی کنتاکت خشک

این مدل دارای ۴ ورودی کنتاکت خشک است که امکان دریافت فرمان از تجهیزات کنترلی سازگار را فراهم می‌کنند.

طبق دیتاشیت، این ورودی‌ها از عملکرد دیمر با فشار طولانی و فعال‌سازی هدف با فشار کوتاه پشتیبانی می‌کنند.

کنترل دستی هر کانال

برای هر خروجی، کلید کنترل دستی روی بدنه دستگاه تعبیه شده است. این ویژگی امکان کنترل مستقیم مدارها را هنگام نصب، راه‌اندازی و بررسی عملکرد فراهم می‌کند.

سناریوها و توالی‌های کنترلی

ماژول MR1220C.433 از حداکثر ۱۲ ناحیه مستقل پشتیبانی می‌کند.

برای هر ناحیه امکان تعریف ۱۲ سناریو با زمان اجرای حداکثر ۶۰ دقیقه وجود دارد. همچنین می‌توان برای هر ناحیه ۲ توالی کنترلی با حداکثر ۱۲ مرحله در هر توالی تعریف کرد.

پس از راه‌اندازی مجدد دستگاه، امکان فعال‌سازی سناریوی مشخص یا بازیابی سناریوی فعال پیش از قطع برق وجود دارد.

تنظیم تأخیر و کنترل روشنایی

تأخیر حفاظتی روشنایی برای هر کانال در محدوده صفر تا ۶۰ دقیقه قابل تنظیم است.

تأخیر روشن شدن گروهی نیز در محدوده صفر تا ۲۵ ثانیه قرار دارد. قابلیت تنظیم عملکرد روشنایی راه‌پله نیز در دستگاه پیش‌بینی شده است.

ارتباط با سیستم HDL Buspro

این ماژول از پروتکل HDL Buspro پشتیبانی می‌کند و قابلیت به‌روزرسانی آنلاین نرم‌افزار دستگاه را دارد.

برای سیم‌کشی شبکه، استفاده از کابل اختصاصی HDL Buspro یا CAT5E توصیه شده است. اتصال سری تجهیزات به روش Hand-in-Hand نیز روش پیشنهادی سازنده است.

کاربردهای ماژول رله ۱۲ کانال ۲۰ آمپر HDL

این محصول برای کنترل مدارهای روشنایی و بارهای الکتریکی سازگار در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.

وجود ۱۲ خروجی مستقل، ۴ ورودی کنتاکت خشک و قابلیت پایش جریان، امکان مدیریت متمرکز مدارها و بررسی وضعیت عملکرد آن‌ها را در یک ماژول فراهم می‌کند.

نصب و راه‌اندازی دستگاه باید توسط نیروی متخصص و مطابق دستورالعمل سازنده انجام شود. جریان هر کانال نباید از ۲۰ آمپر تجاوز کند و تجهیزات حفاظتی و سیم‌کشی باید متناسب با نوع بار انتخاب شوند.
