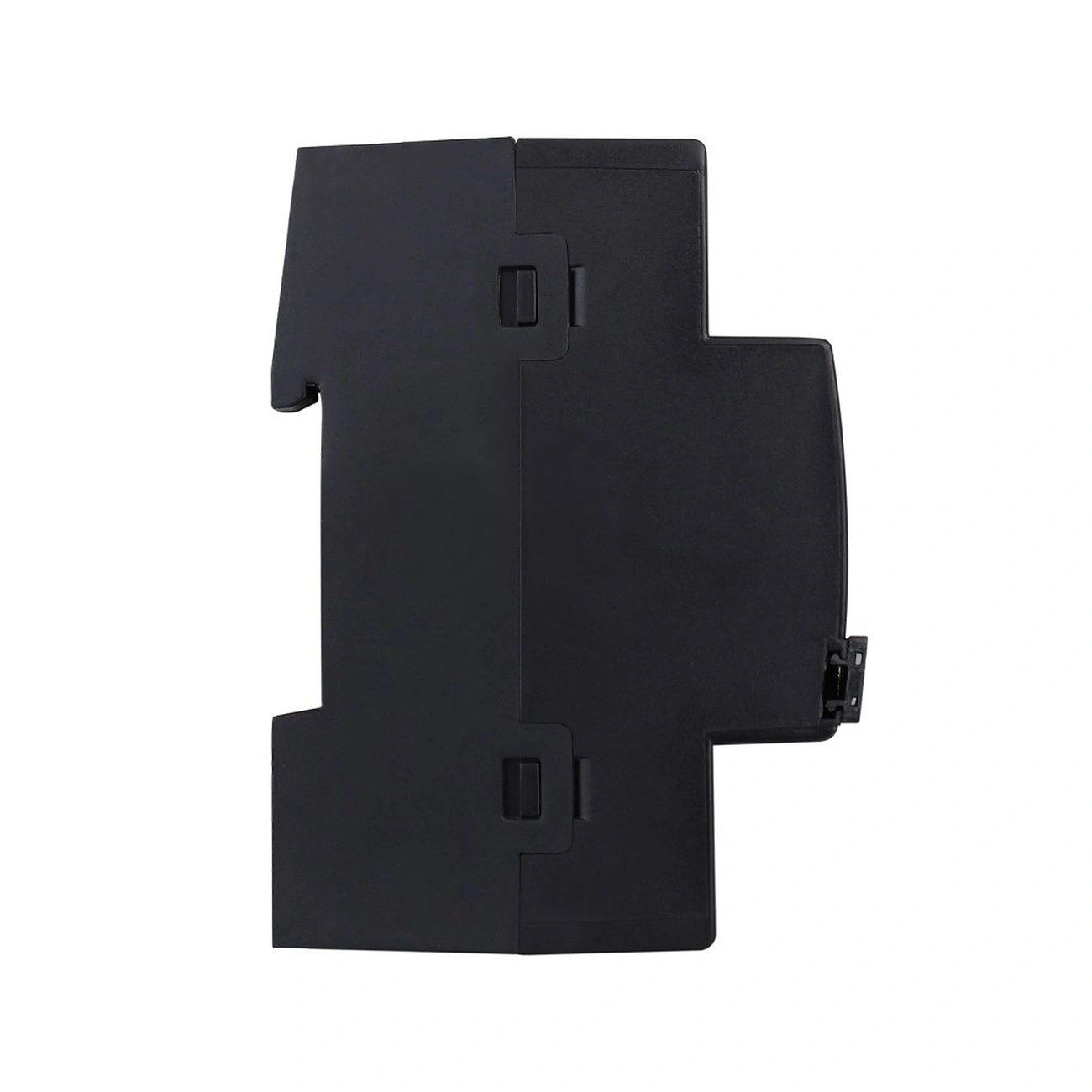

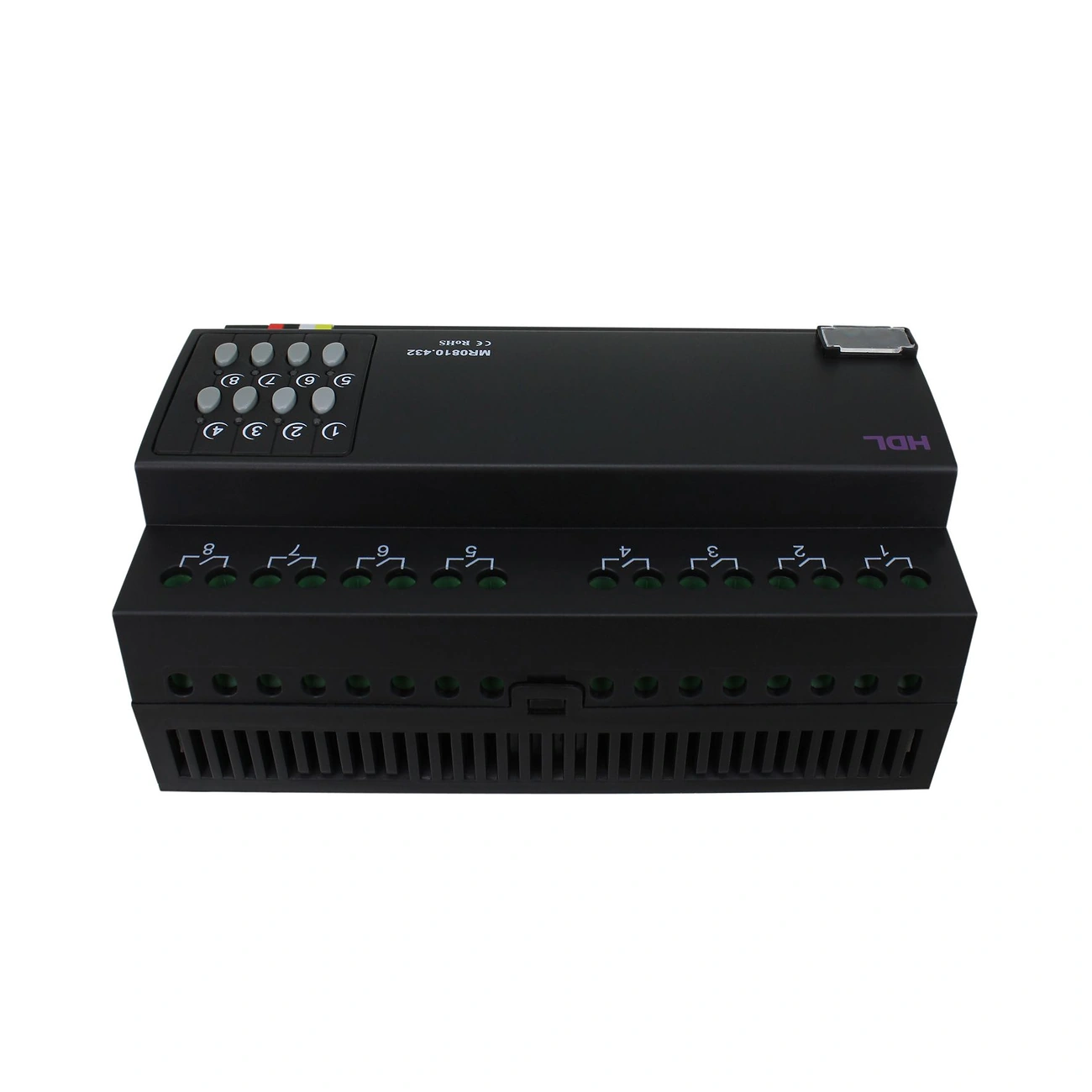

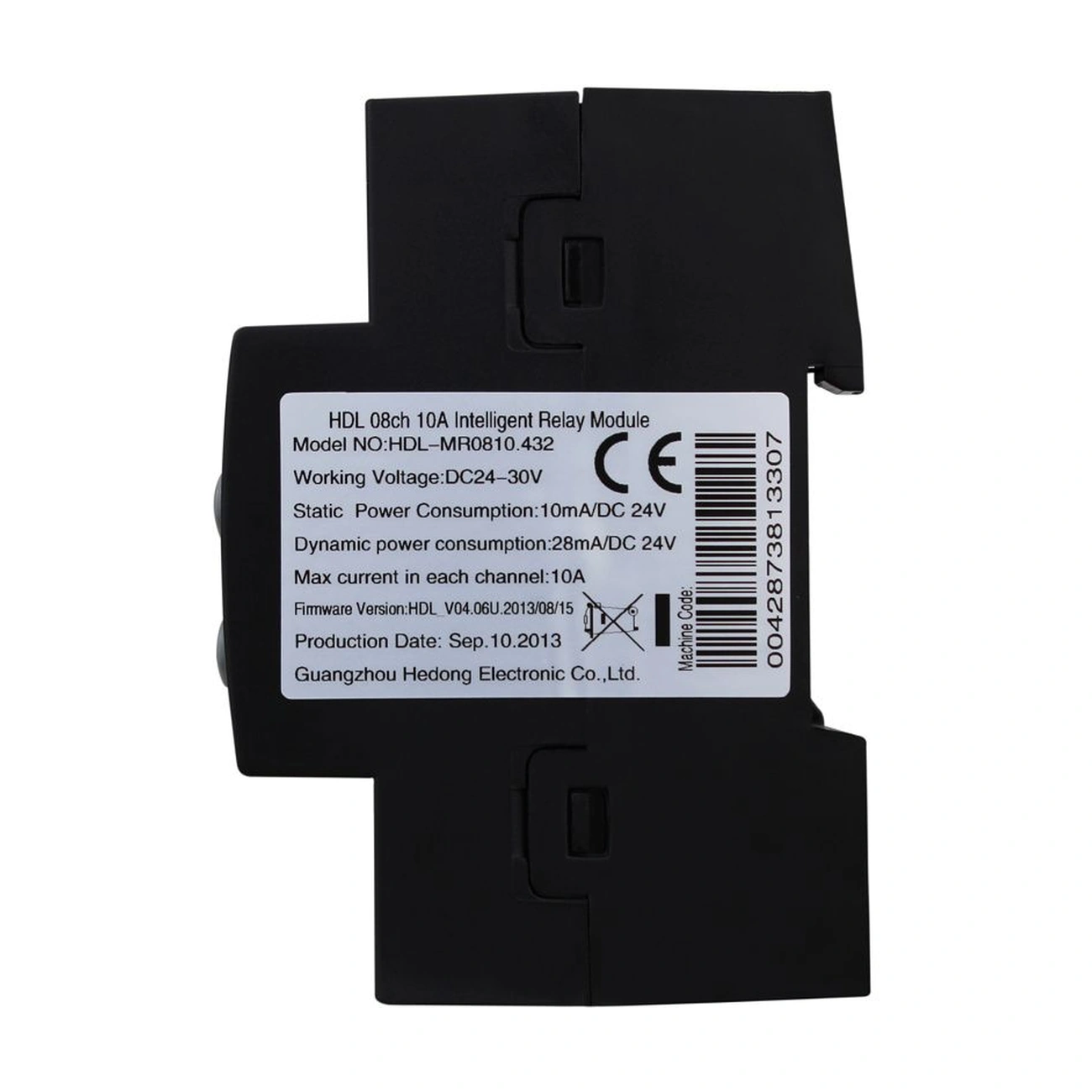

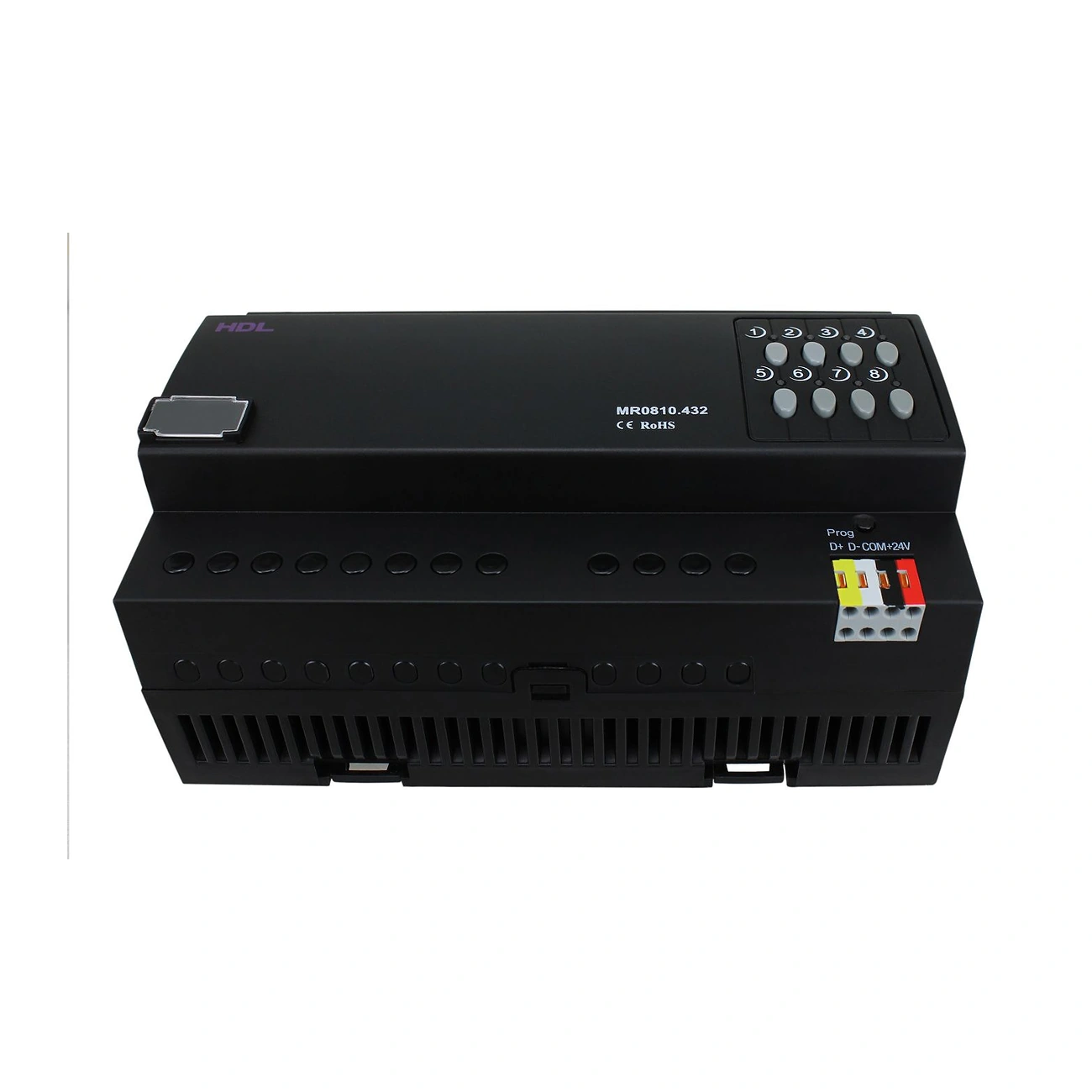

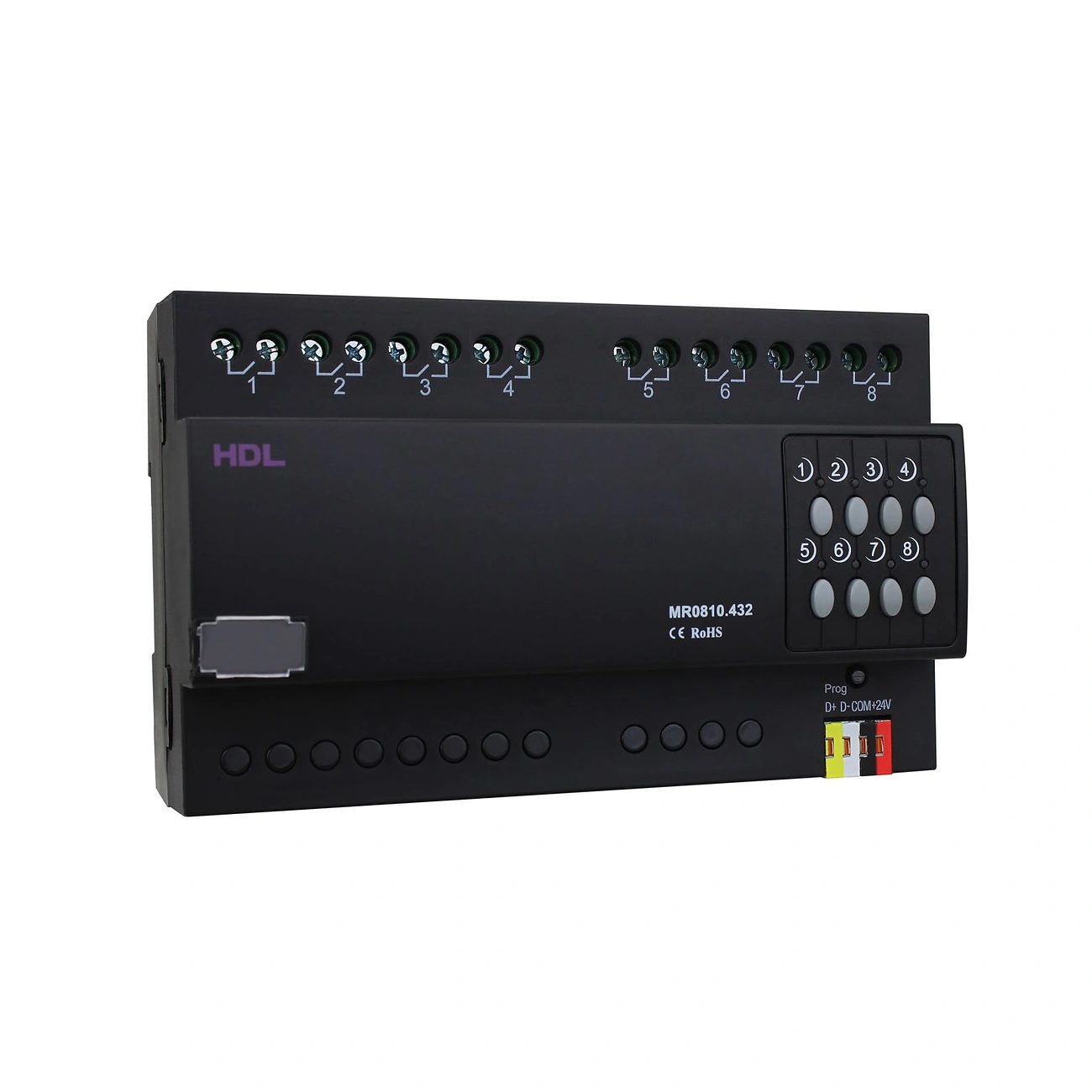

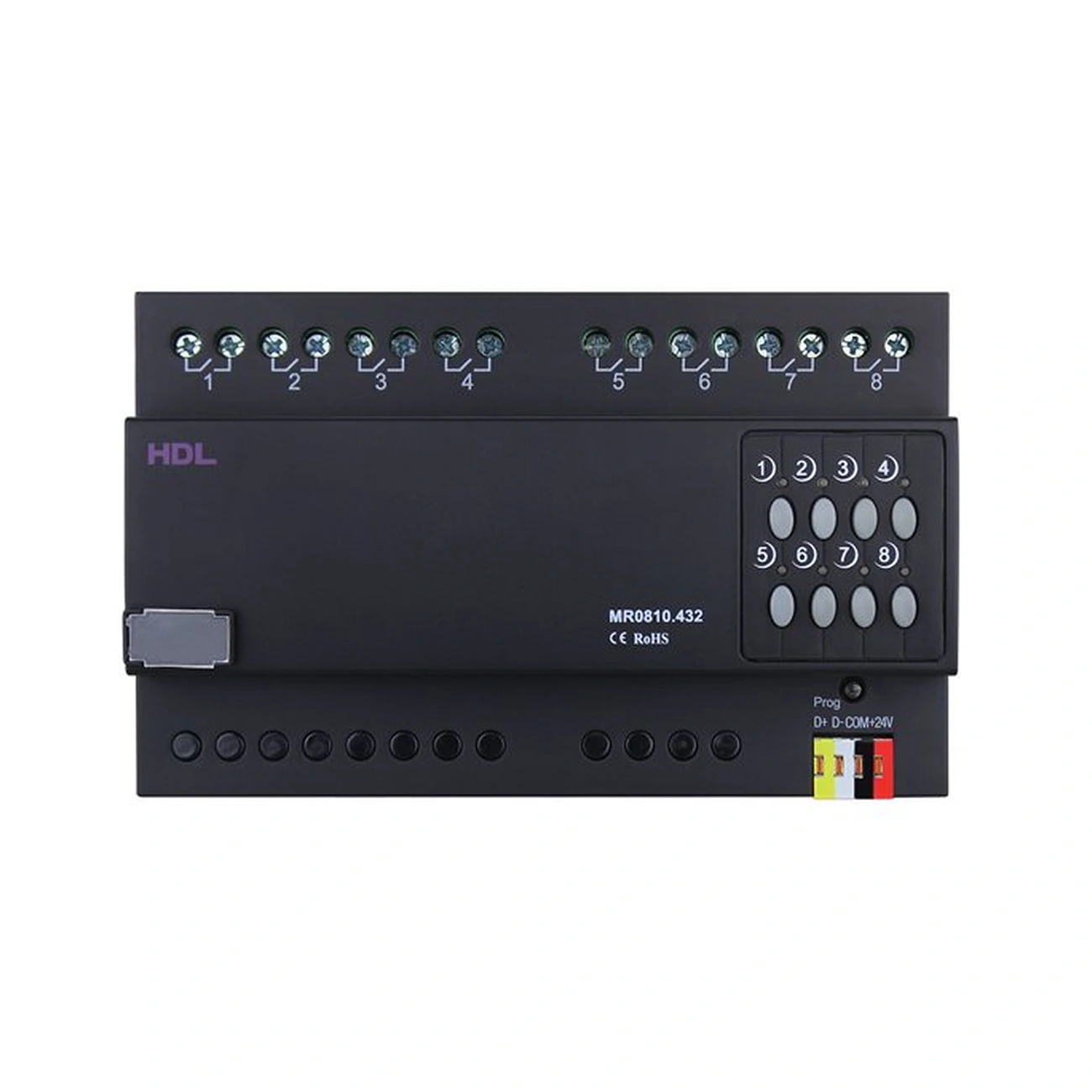

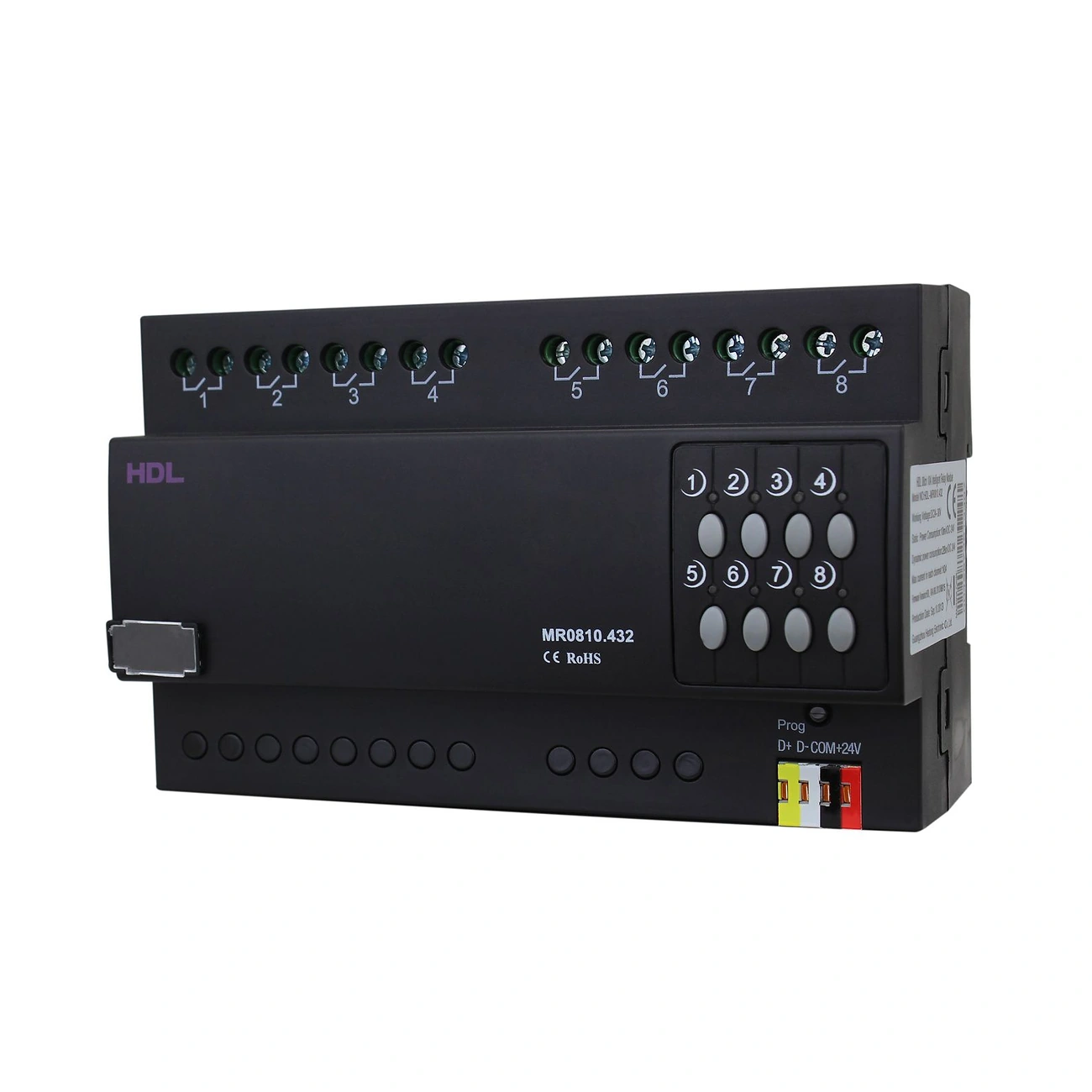

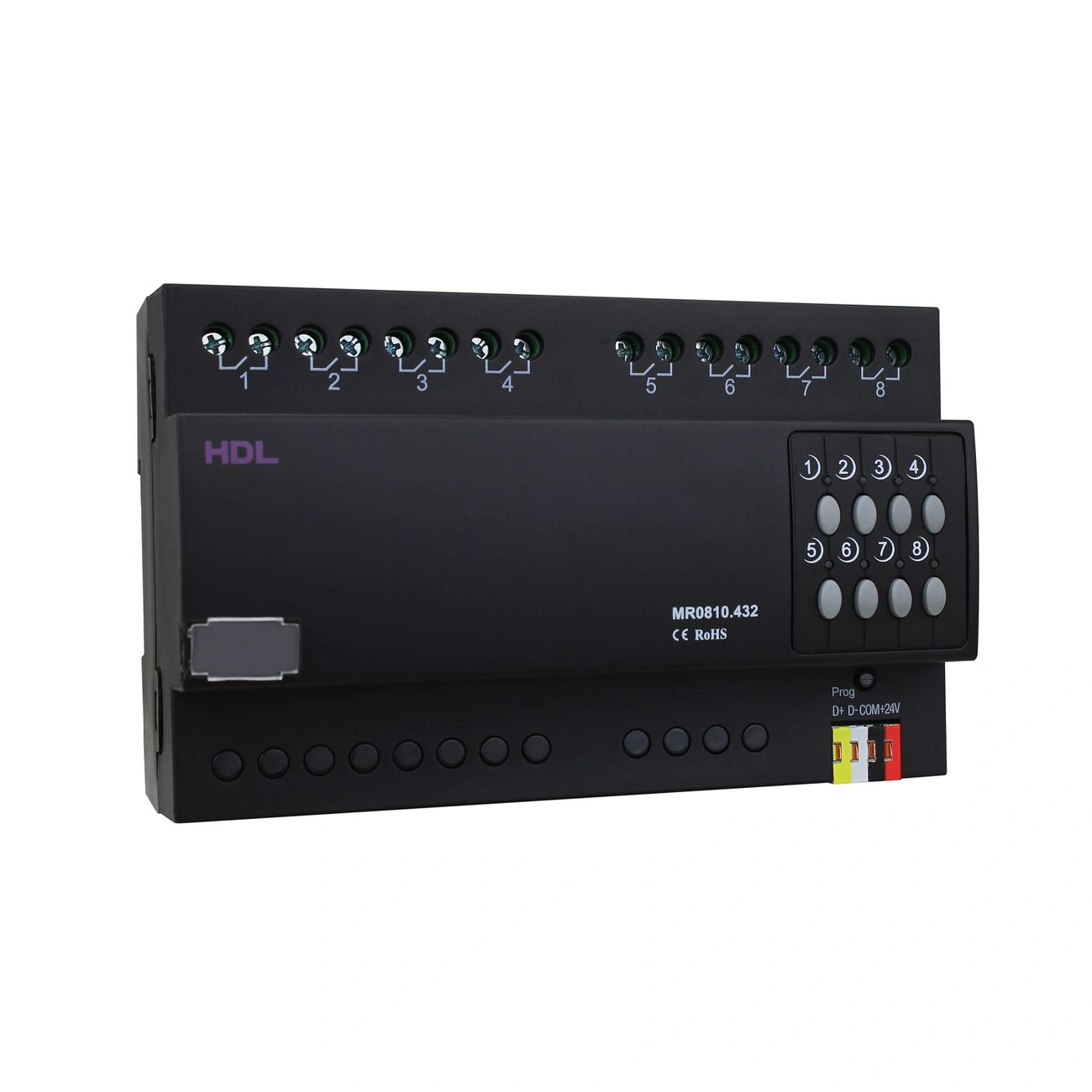

ماژول رله هوشمند ۸ کانال ۱۰ آمپر HDL مدل MR0810.432
ماژول رله هوشمند HDL مدل MR0810.432 برای کنترل روشنایی و بارهای الکتریکی ساختمان طراحی شده است. این محصول دارای ۸ خروجی ۱۰ آمپر، رله لچینگ ۱۶ آمپر، کنترل دستی، ۱۶ سناریو برای هر ناحیه، تأخیر قابل تنظیم و ارتباط HDL Buspro است.
64,661,000 تومان
- ارسال ۱ تا ۳ روز کاری پس از پرداخت
- پرداخت امن با درگاه بانکی
- مشاوره رایگان انتخاب و نصب: ۰۹۱۲۹۵۳۴۲۹۹
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست
ماژول رله هوشمند ۸ کانال ۱۰ آمپر HDL مدل MR0810.432
ماژول رله هوشمند ۸ کانال ۱۰ آمپر HDL مدل MR0810.432 برای کنترل مدارهای روشنایی و بارهای الکتریکی سازگار در سیستم‌های هوشمندسازی ساختمان طراحی شده است. این محصول دارای هشت خروجی مستقل با حداکثر جریان ۱۰ آمپر برای هر کانال بوده و از طریق پروتکل HDL Buspro با تجهیزات سازگار ارتباط برقرار می‌کند.
رله‌های مغناطیسی لچینگ ۱۶ آمپر، کنترل دستی خروجی‌ها و امکان تعریف سناریوهای روشنایی، این ماژول را برای مدیریت چند مدار در تابلو برق مناسب می‌سازند.
ویژگی‌های رله ۸ کانال HDL
هشت خروجی مستقل ۱۰ آمپر
این ماژول دارای ۸ خروجی رله‌ای مستقل است که هر کانال حداکثر جریان ۱۰ آمپر را پشتیبانی می‌کند.
رله مغناطیسی لچینگ ۱۶ آمپر با مصرف انرژی پایین طراحی شده و طول عمر الکتریکی اعلام‌شده آن برای بار مقاومتی بیش از ۶۰ هزار بار است.
برای حفاظت هر خروجی باید یک کلید حفاظتی ۱۰ آمپر مستقل در نظر گرفته شود.
کنترل دستی هر کانال
هر خروجی دارای کلید کنترل دستی و نشانگر وضعیت است. این قابلیت امکان کنترل مستقیم مدارها را هنگام نصب، راه‌اندازی و بررسی عملکرد فراهم می‌کند.
کنترل سناریوهای روشنایی
رله ۸ کانال HDL از حداکثر ۸ ناحیه مستقل پشتیبانی می‌کند. برای هر ناحیه امکان تعریف ۱۶ سناریو وجود دارد و حداکثر زمان اجرای هر سناریو ۶۰ دقیقه است.
پس از راه‌اندازی مجدد دستگاه، می‌توان سناریوی مشخص یا سناریوی فعال پیش از قطع برق را اجرا کرد.
تنظیم تأخیر روشنایی
تأخیر حفاظتی روشنایی برای هر کانال در محدوده صفر تا ۶۰ دقیقه قابل تنظیم است.
همچنین تأخیر روشن شدن گروهی کانال‌ها در محدوده صفر تا ۲۵ ثانیه قرار دارد. این ویژگی امکان تنظیم زمان روشن شدن مدارهای مختلف را فراهم می‌کند.
ارتباط با سیستم HDL Buspro
ماژول MR0810.432 از پروتکل HDL Buspro مبتنی بر RS485 پشتیبانی می‌کند و قابلیت برنامه‌ریزی آسان و ارتقای آنلاین نرم‌افزار را دارد.
برای سیم‌کشی شبکه، استفاده از کابل HDL Buspro/KNX با هادی مسی تک‌رشته‌ای ۰٫۸ میلی‌متر و اتصال سری تجهیزات به روش Hand-in-Hand توصیه شده است.
بارهای پیشنهادی طبق دیتاشیت
| نوع بار | مقدار اعلام‌شده |
|---|---|
| موتور | ۱ اسب بخار |
| لامپ رشته‌ای | ۱۶۰۰ وات |
| ترانسفورماتور القایی | ۱۰۰۰ وات |
| ترانسفورماتور الکترونیکی | ۸۰۰ وات |
| لامپ هالوژن ۲۳۰ ولت | ۱۶۰۰ وات |
| چراغ بخار جیوه بدون جبران‌سازی | ۱۰۰۰ وات |
| چراغ بخار جیوه با جبران‌سازی موازی | ۸۰۰ وات |
| چراغ فلورسنت T5/T8 بدون جبران‌سازی | ۱۰۰۰ وات |
| چراغ فلورسنت T5/T8 با جبران‌سازی موازی | ۸۰۰ وات |
| چراغ فلورسنت T5/T8 نوع DUO | ۸۰۰ وات |
کاربردهای رله ۸ کانال HDL
این محصول برای کنترل مدارهای روشنایی و بارهای الکتریکی سازگار در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.
وجود هشت خروجی مستقل، قابلیت تعریف سناریو و کنترل دستی، امکان مدیریت چند مدار را در یک ماژول فراهم می‌کند.

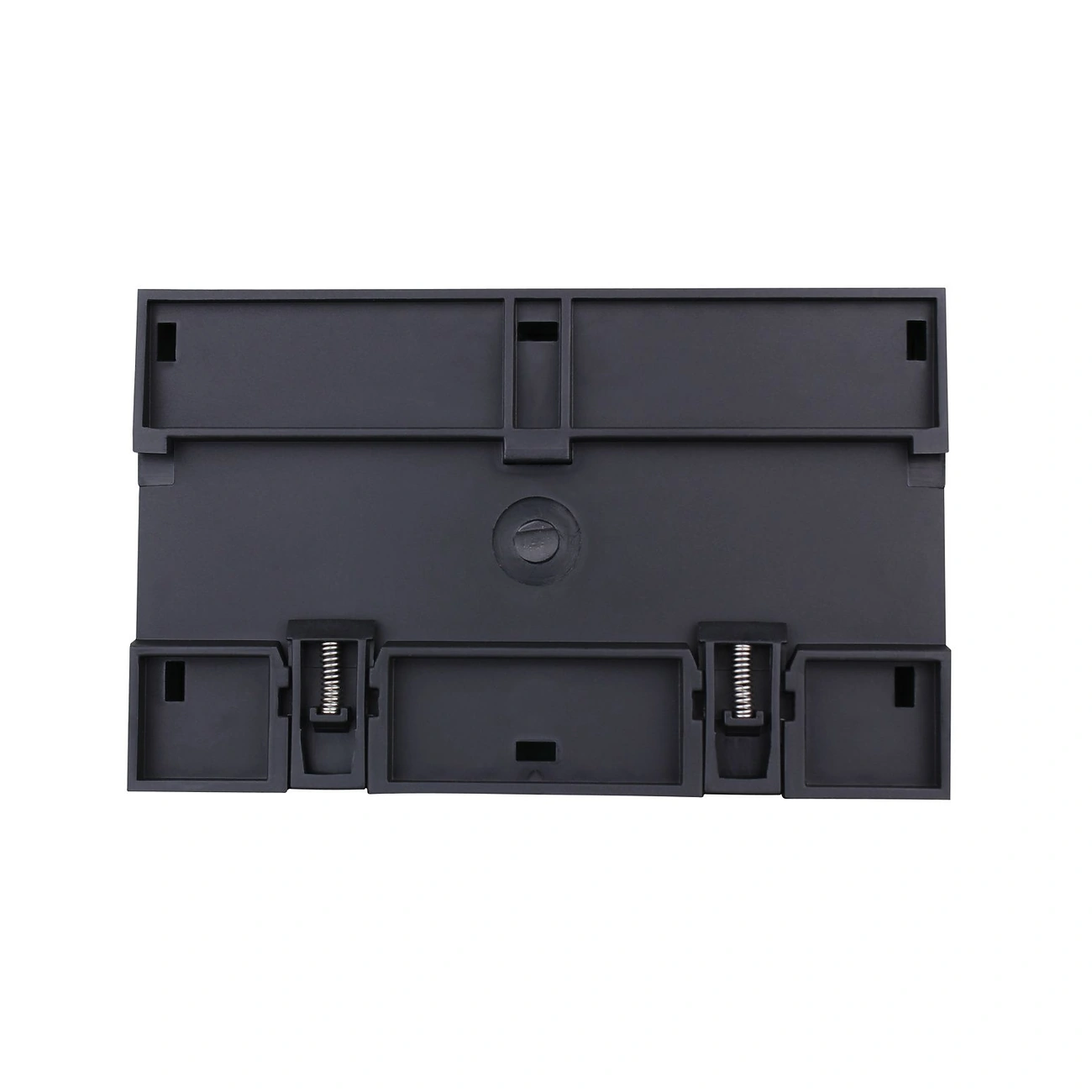

دستگاه باید روی ریل DIN در تابلو برق نصب شود. برای هر خروجی، حفاظت مستقل در نظر گرفته شود و جریان بار از محدوده مجاز کانال تجاوز نکند. همچنین باید از ورود ولتاژ AC به سیم‌های شبکه Buspro جلوگیری شود.
| وزن | 361 کیلوگرم |
|---|---|
| ابعاد | 144 × 90 × 66 سانتیمتر |
| آمپراژ | 10A |
| تعداد کانال | ۸ کانال |
| نوع اتصال | باسیم |
| پروتکل ارتباطی | Buspro |
| نوع رله | مغناطیسی لچینگ ۱۶ آمپر |
| ولتاژ کاری ماژول | ۱۵ تا ۳۰ ولت DC |
| مصرف جریان در حالت آماده‌به‌کار | ۱۵ میلی‌آمپر در ۲۴ ولت DC |
| مصرف جریان در حالت فعال | ۴۰ میلی‌آمپر در ۲۴ ولت DC |
| طول عمر الکتریکی رله | بیش از ۶۰٬۰۰۰ بار برای بار مقاومتی |
| تعداد ناحیه | حداکثر ۸ |
| سناریو در هر ناحیه | ۱۶ |
| حداکثر زمان اجرای سناریو | ۶۰ دقیقه |
| تأخیر حفاظتی روشنایی | صفر تا ۶۰ دقیقه |
| تأخیر روشن شدن گروهی | صفر تا ۲۵ ثانیه |
| کنترل دستی | مستقل برای هر کانال |
| دمای کاری | صفر تا ۴۵ درجه سانتی‌گراد |
| رطوبت کاری | حداکثر ۹۰ درصد |
| جنس بدنه | نایلون و پلی‌کربنات (PC) |
| درجه حفاظت | IP20 |
| روش نصب | ریل DIN استاندارد ۳۵ میلی‌متری در تابلو برق |
| تأییدیه‌های اعلام‌شده | CE و RoHS |
