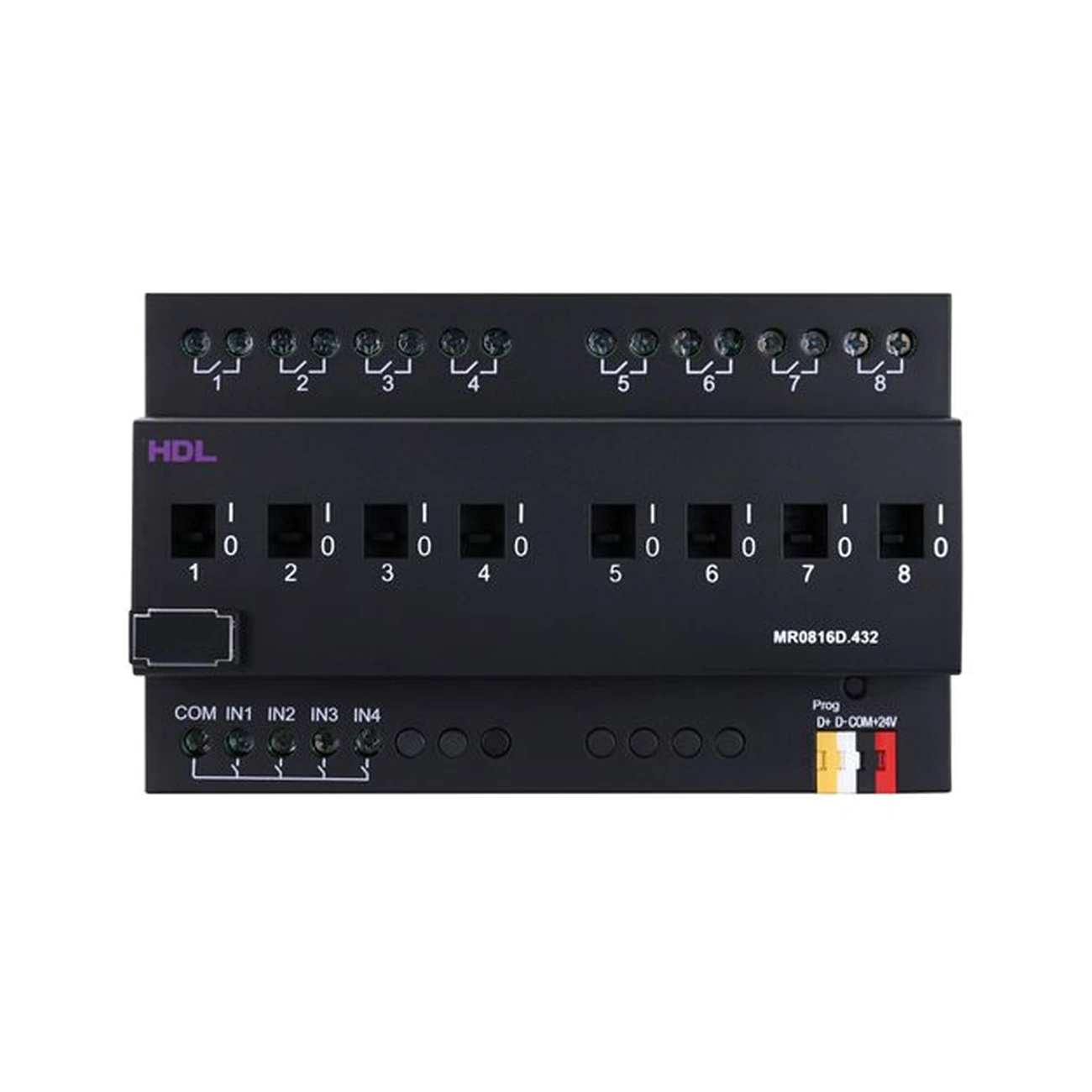

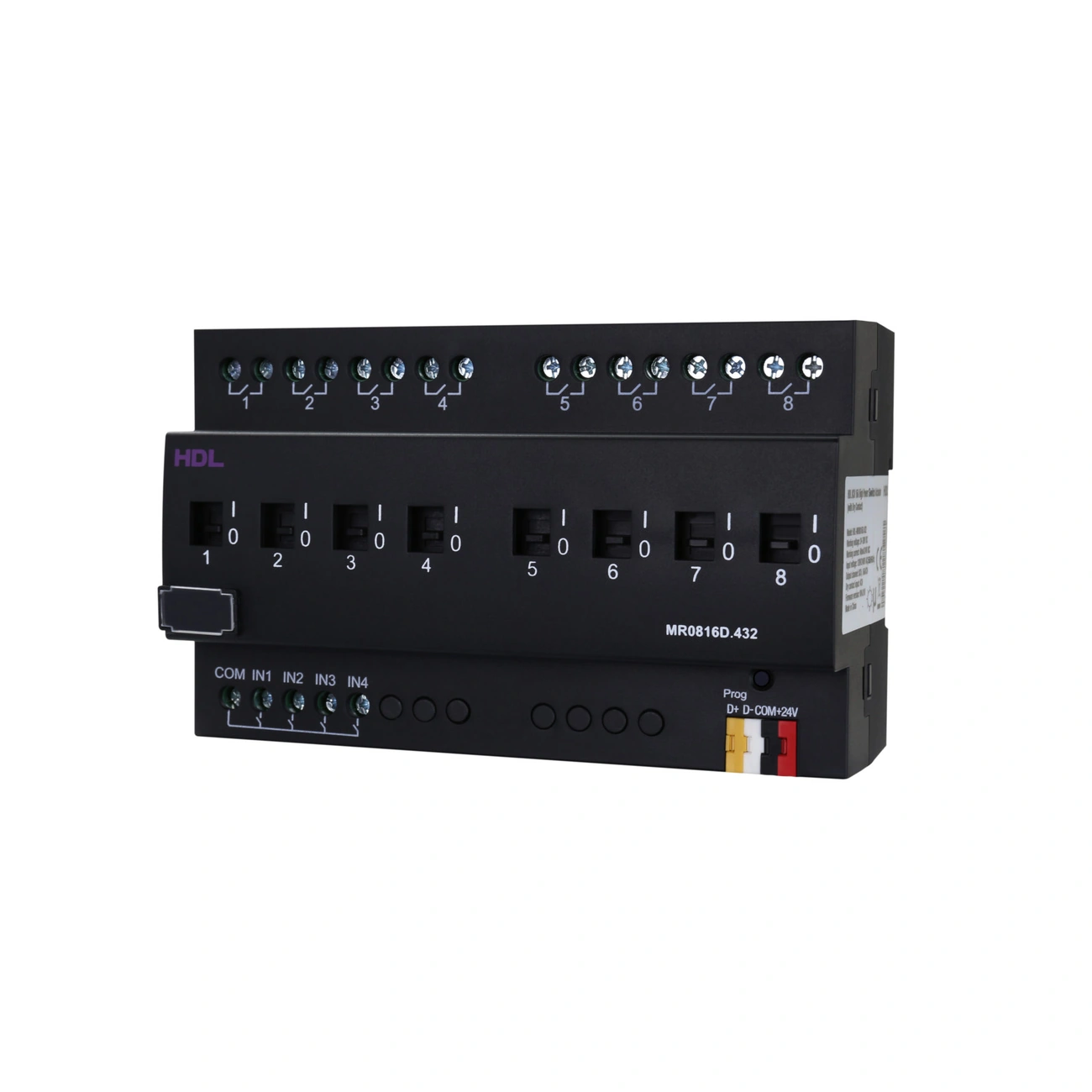

ماژول رله هوشمند ۸ کانال ۱۶ آمپر HDL مدل MR0816D.432

ماژول رله ۸ کانال ۱۶ آمپر HDL مدل MR0816D.432

ماژول رله هوشمند ۸ کانال ۱۶ آمپر HDL مدل MR0816D.432 یک کنترلر سوئیچینگ توان بالا برای مدیریت مدارهای الکتریکی در سیستم‌های هوشمندسازی ساختمان است. این محصول دارای ۸ خروجی مستقل ۱۶ آمپر و ۴ ورودی کنتاکت خشک بوده و از طریق پروتکل HDL Buspro با سایر تجهیزات سازگار ارتباط برقرار می‌کند.

استفاده از رله مغناطیسی لچینگ ۵۰ آمپر، کنترل دستی کانال‌ها و پشتیبانی از سناریوها و توالی‌های کنترلی، امکان مدیریت مدارهای مختلف را در یک ماژول فراهم می‌کند.

ویژگی‌های ماژول رله ۸ کانال HDL

هشت خروجی مستقل ۱۶ آمپر

این ماژول دارای ۸ کانال خروجی رله‌ای است که هر کانال حداکثر جریان ۱۶ آمپر را پشتیبانی می‌کند.

رله‌های مغناطیسی لچینگ ۵۰ آمپر با مصرف انرژی پایین طراحی شده‌اند و طول عمر الکتریکی اعلام‌شده آن‌ها برای بار مقاومتی بیش از ۶۰ هزار بار است.

طبق دستورالعمل سازنده، برای حفاظت هر کانال باید یک کلید حفاظتی ۱۶ آمپر مستقل در نظر گرفته شود.

چهار ورودی کنتاکت خشک

وجود ۴ ورودی کنتاکت خشک امکان اتصال تجهیزات کنترلی سازگار و دریافت فرمان از کلیدهای خارجی را فراهم می‌کند.

این قابلیت برای پروژه‌هایی کاربرد دارد که به ترکیب کنترل هوشمند با کلیدها و ورودی‌های کنترلی سیمی نیاز دارند.

کنترل دستی هر کانال

برای هر خروجی یک کلید کنترل دستی روی بدنه دستگاه وجود دارد. این قابلیت در مراحل نصب، راه‌اندازی و بررسی عملکرد مدارها کاربرد دارد.

سناریوها و توالی‌های کنترلی

ماژول MR0816D.432 از حداکثر ۸ ناحیه مستقل پشتیبانی می‌کند.

برای هر ناحیه می‌توان تا ۱۳ سناریو تعریف کرد که ۱۲ سناریوی آن قابل ویرایش هستند. زمان اجرای سناریو نیز تا ۶۰ دقیقه قابل تنظیم است.

همچنین امکان تعریف ۲ توالی کنترلی برای هر ناحیه با حداکثر ۱۲ مرحله در هر توالی وجود دارد.

تنظیم تأخیر و کنترل روشنایی

تأخیر حفاظتی روشنایی برای هر کانال در محدوده صفر تا ۶۰ دقیقه قابل تنظیم است. تأخیر روشن شدن گروهی نیز در محدوده صفر تا ۲۵ ثانیه قرار دارد.

قابلیت کنترل روشنایی راه‌پله و بازیابی سناریوی مشخص یا سناریوی فعال پیش از قطع برق نیز در تنظیمات دستگاه پیش‌بینی شده است.

ارتباط با سیستم HDL Buspro

این ماژول از پروتکل HDL Buspro پشتیبانی می‌کند و قابلیت ارتقای آنلاین نرم‌افزار دستگاه را دارد.

برای سیم‌کشی شبکه، استفاده از کابل اختصاصی HDL Buspro یا CAT5E و اتصال سری تجهیزات به روش Hand-in-Hand توصیه شده است.

کاربردهای ماژول رله ۸ کانال HDL

این ماژول برای کنترل چندین مدار روشنایی و بار الکتریکی سازگار در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.

وجود ۸ خروجی مستقل، ۴ ورودی کنتاکت خشک و قابلیت تعریف سناریو، امکان تجمیع کنترل مدارها را در تابلو برق فراهم می‌کند.

نصب و راه‌اندازی باید مطابق دستورالعمل سازنده انجام شود و برای هر کانال، حفاظت و سیم‌کشی متناسب با جریان و نوع بار در نظر گرفته شود.
