ماژول رله هوشمند ۱۲ کانال ۱۶ آمپر HDL مدل MR1216D.433

ماژول رله هوشمند ۱۲ کانال ۱۶ آمپر HDL مدل MR1216D.433

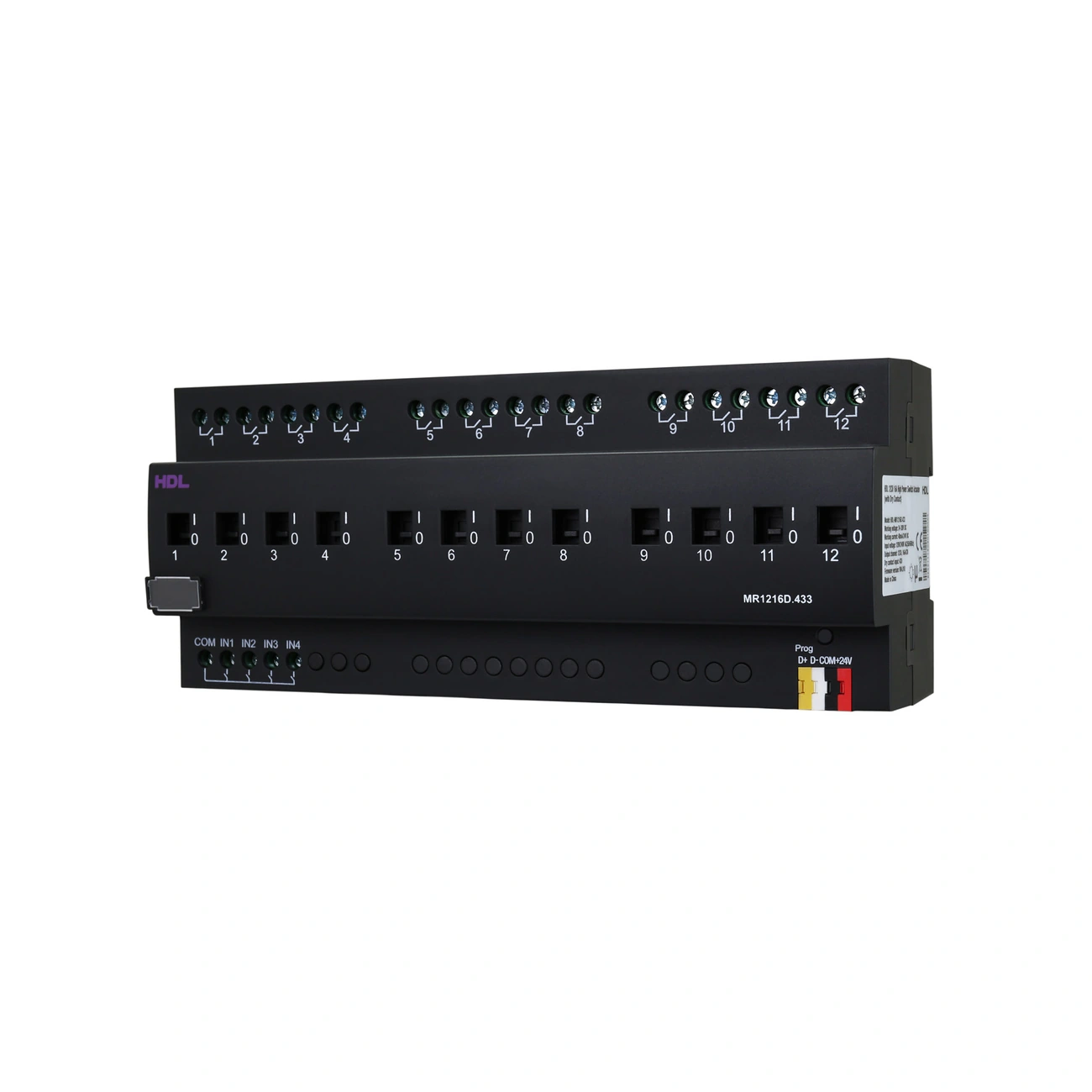

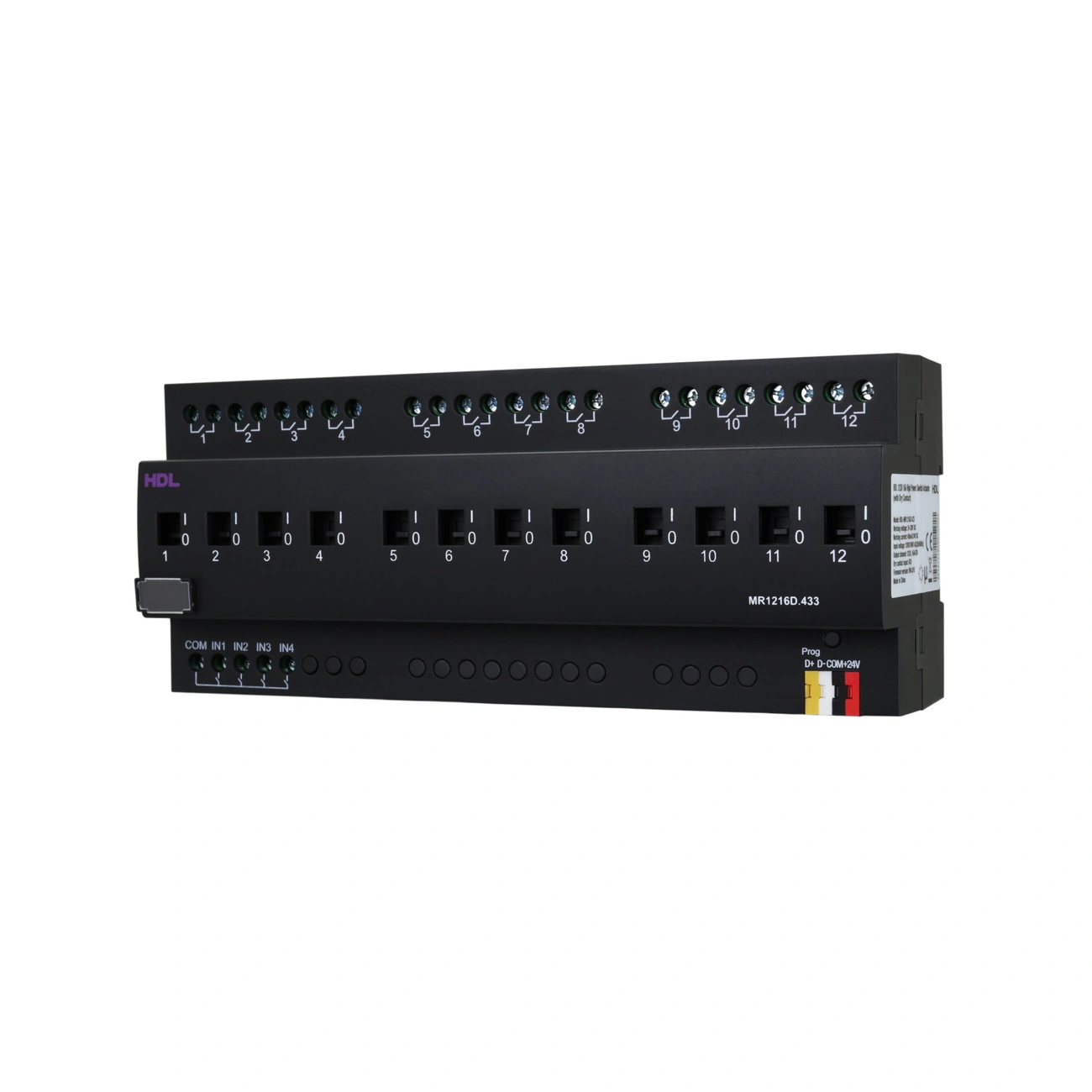

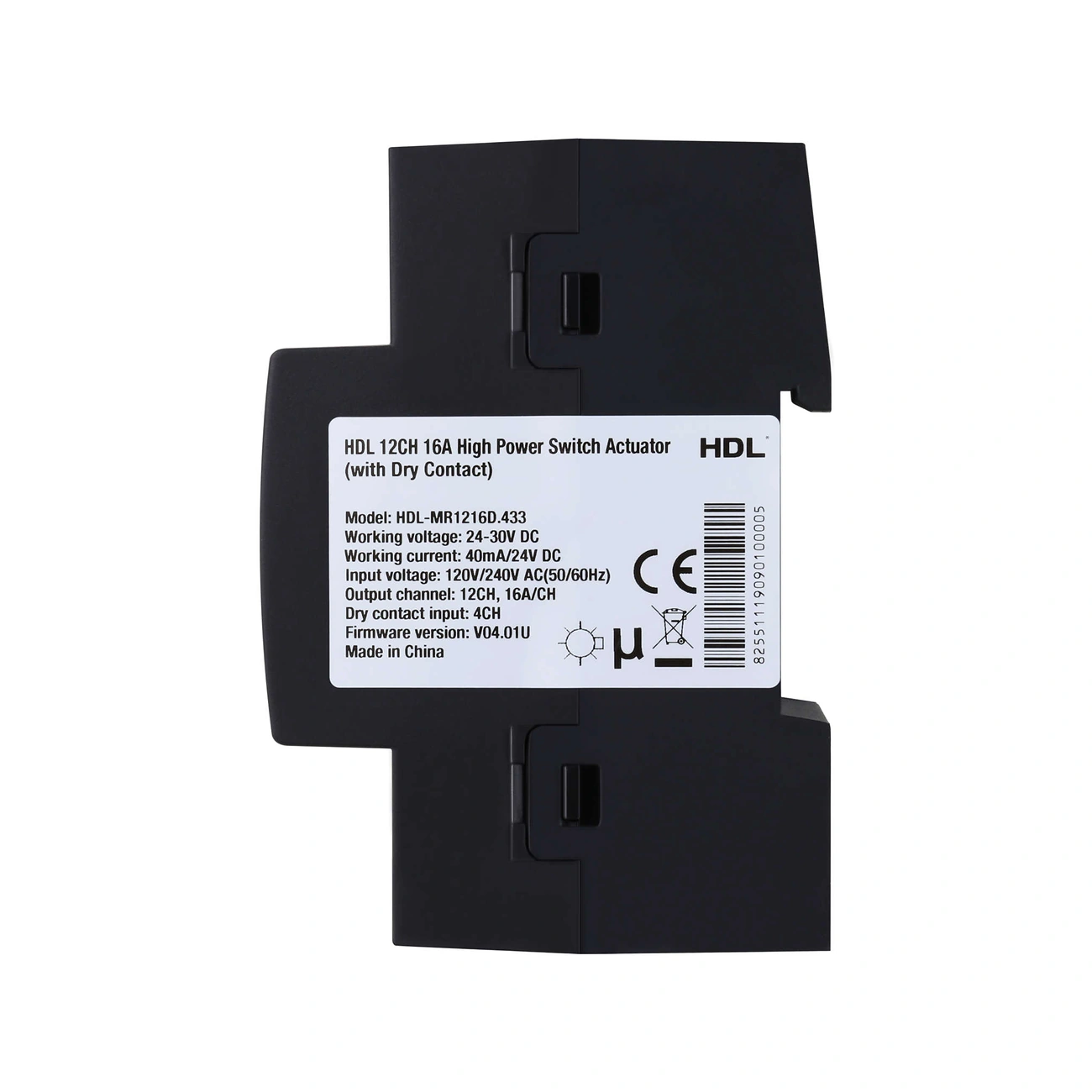

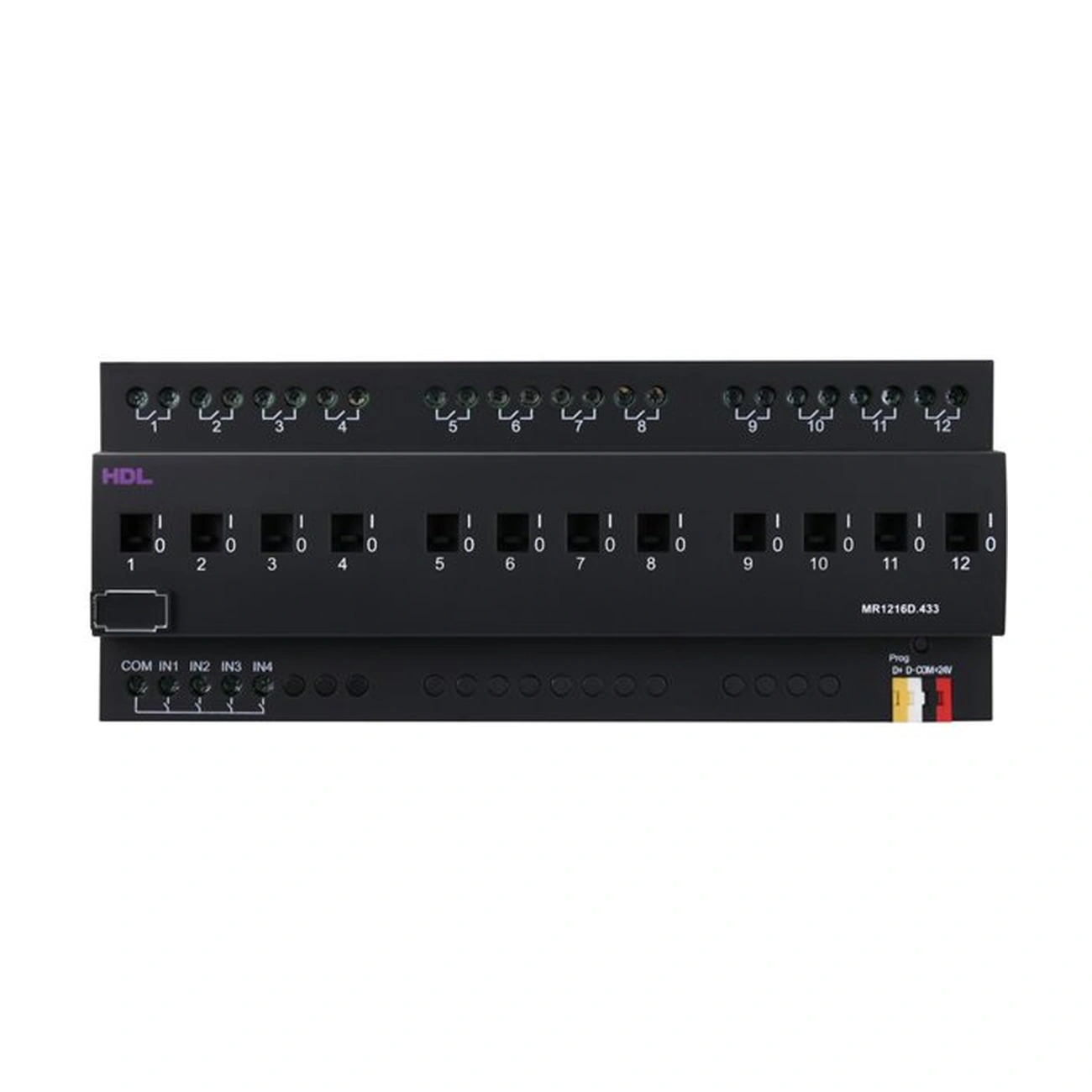

ماژول رله ۱۲ کانال ۱۶ آمپر HDL مدل MR1216D.433 یک کنترلر سوئیچینگ توان بالا برای مدیریت مدارهای الکتریکی در سیستم هوشمندسازی ساختمان است. این محصول دارای ۱۲ خروجی مستقل ۱۶ آمپر و ۴ ورودی کنتاکت خشک بوده و از طریق پروتکل HDL Buspro با تجهیزات سازگار ارتباط برقرار می‌کند.

استفاده از رله مغناطیسی لچینگ ۵۰ آمپر، کنترل دستی هر کانال و قابلیت اجرای سناریوها و توالی‌های کنترلی، امکان مدیریت متمرکز مدارهای مختلف را در تابلو برق فراهم می‌کند.

ویژگی‌های ماژول رله ۱۲ کانال HDL

۱۲ خروجی مستقل ۱۶ آمپر

این ماژول دارای ۱۲ خروجی رله‌ای است که هر کانال حداکثر جریان ۱۶ آمپر را پشتیبانی می‌کند. رله مغناطیسی لچینگ ۵۰ آمپر با مصرف انرژی پایین طراحی شده و طول عمر الکتریکی اعلام‌شده آن برای بار مقاومتی بیش از ۶۰ هزار بار است.

برای حفاظت هر کانال باید یک کلید حفاظتی ۱۶ آمپر مستقل در نظر گرفته شود.

چهار ورودی کنتاکت خشک

وجود ۴ ورودی کنتاکت خشک امکان دریافت فرمان از کلیدها و تجهیزات کنترلی سازگار را فراهم می‌کند. این قابلیت برای ترکیب کنترل هوشمند با ورودی‌های کنترلی سیمی در پروژه‌های ساختمانی کاربرد دارد.

کنترل دستی هر کانال

هر خروجی دارای کلید کنترل دستی روی بدنه دستگاه است. این ویژگی امکان کنترل مستقیم مدارها را هنگام نصب، راه‌اندازی و بررسی عملکرد فراهم می‌کند.

سناریوها و توالی‌های کنترلی

ماژول رله ۱۲ کانال ۱۶ آمپر HDL مدل MR1216D.433 از حداکثر ۱۲ ناحیه مستقل پشتیبانی می‌کند. برای هر ناحیه می‌توان تا ۱۳ سناریو تعریف کرد که ۱۲ سناریوی آن قابل ویرایش هستند. زمان اجرای سناریو تا ۶۰ دقیقه قابل تنظیم است.

همچنین امکان تعریف ۲ توالی کنترلی برای هر ناحیه با حداکثر ۱۲ مرحله در هر توالی وجود دارد.

تنظیم تأخیر و کنترل روشنایی

تأخیر حفاظتی روشنایی هر کانال در محدوده صفر تا ۶۰ دقیقه و تأخیر روشن شدن گروهی در محدوده صفر تا ۲۵ ثانیه قابل تنظیم است.

قابلیت تنظیم عملکرد روشنایی راه‌پله و بازیابی سناریوی مشخص یا سناریوی فعال پیش از قطع برق نیز در دستگاه پیش‌بینی شده است.

ارتباط با سیستم HDL Buspro

ماژول رله ۱۲ کانال ۱۶ آمپر HDL مدل MR1216D.433 از پروتکل HDL Buspro و ارتقای آنلاین نرم‌افزار پشتیبانی می‌کند. برای سیم‌کشی شبکه، استفاده از کابل اختصاصی HDL Buspro یا CAT5E و اتصال سری تجهیزات به روش Hand-in-Hand توصیه شده است.

کاربردهای ماژول رله ۱۲ کانال HDL

این محصول برای کنترل مدارهای روشنایی و بارهای الکتریکی سازگار در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد. وجود ۱۲ خروجی مستقل، ۴ ورودی کنتاکت خشک و قابلیت تعریف سناریو، امکان مدیریت چندین مدار را در یک ماژول فراهم می‌کند.

نصب و راه‌اندازی باید مطابق دستورالعمل سازنده انجام شود. جریان هر کانال نباید از ۱۶ آمپر تجاوز کند و تجهیزات حفاظتی و سیم‌کشی باید متناسب با نوع بار انتخاب شوند.
