ماژول رله هوشمند ۸ کانال ۱۶ آمپر با تشخیص جریان HDL مدل MR0816C.232

ماژول رله ۸ کانال ۱۶ آمپر HDL مدل MR0816C.232

ماژول رله هوشمند HDL مدل MR0816C.232 یک کنترلر سوئیچینگ توان بالا با قابلیت تشخیص جریان است که برای مدیریت مدارهای الکتریکی در سیستم هوشمندسازی ساختمان طراحی شده است. این محصول دارای هشت خروجی مستقل ۱۶ آمپر و رله مغناطیسی لچینگ ۵۰ آمپر بوده و از طریق پروتکل HDL Buspro با تجهیزات سازگار ارتباط برقرار می‌کند.

قابلیت پایش جریان، مدت‌زمان استفاده از بار و وضعیت هشدار هر کانال، در کنار کنترل دستی و اجرای سناریوهای هوشمند، امکان کنترل و بررسی عملکرد مدارهای متصل را فراهم می‌کند.

ویژگی‌های ماژول رله HDL مدل MR0816C.232

هشت خروجی مستقل ۱۶ آمپر

این ماژول دارای هشت کانال خروجی رله‌ای است که هر کانال حداکثر جریان ۱۶ آمپر را پشتیبانی می‌کند.

رله مغناطیسی لچینگ ۵۰ آمپر با مصرف انرژی پایین طراحی شده است. طول عمر الکتریکی اعلام‌شده رله برای بار مقاومتی بیش از ۶۰ هزار بار است.

طبق دستورالعمل سازنده، برای حفاظت هر کانال باید یک کلید حفاظتی ۱۶ آمپر مستقل در نظر گرفته شود.

تشخیص جریان و پایش بار

یکی از ویژگی‌های متمایز این مدل، قابلیت تشخیص جریان هر کانال است.

علاوه بر جریان، مدت‌زمان استفاده از بار و وضعیت هشدار هر کانال نیز قابل بررسی است. این قابلیت برای پایش عملکرد مدارها و شناسایی وضعیت بارهای متصل در پروژه‌های هوشمندسازی کاربرد دارد.

کنترل دستی کانال‌ها

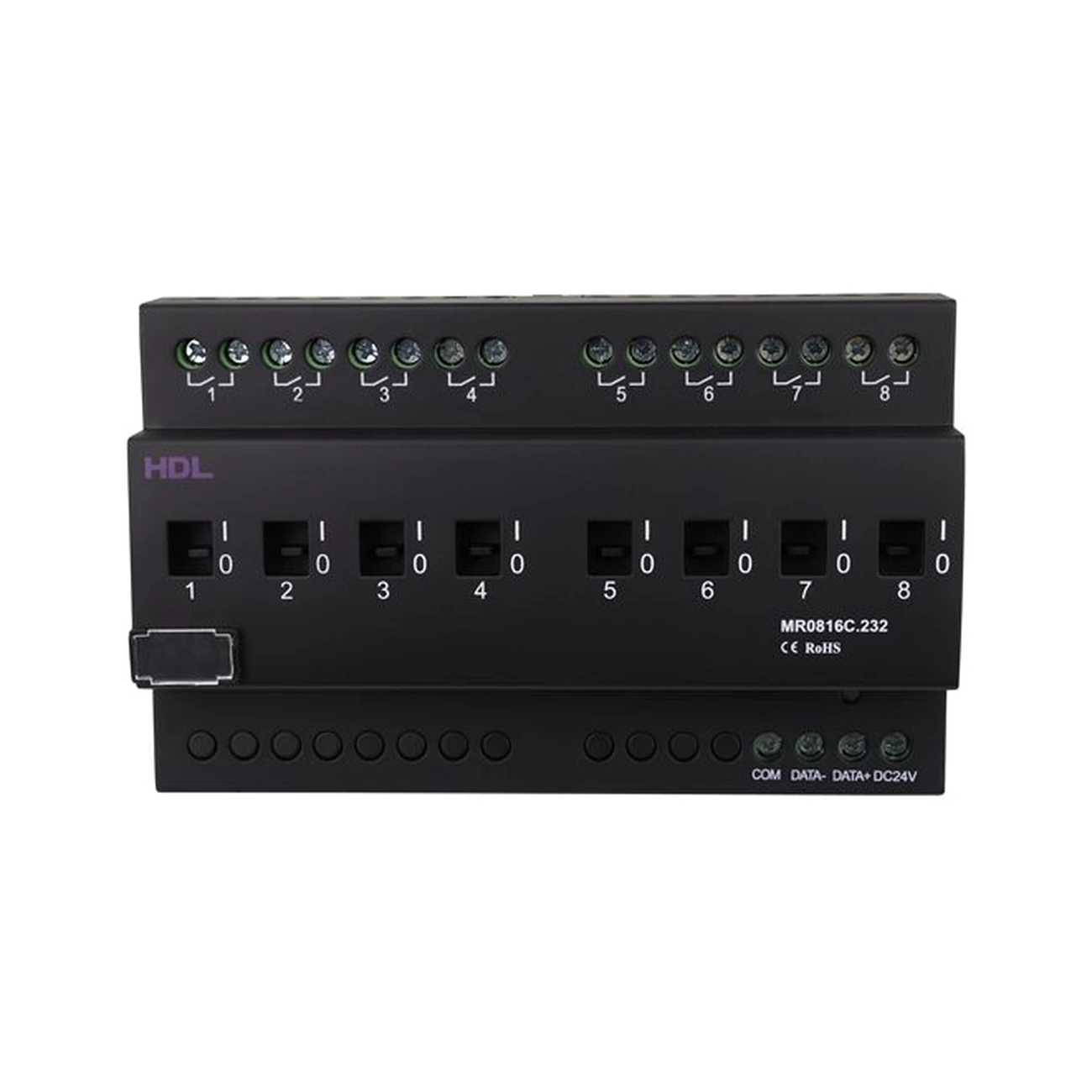

برای هر خروجی، یک کلید کنترل دستی روی بدنه دستگاه تعبیه شده است. این ویژگی امکان کنترل مستقیم مدارها را هنگام نصب، راه‌اندازی و بررسی عملکرد فراهم می‌کند.

سناریوها و توالی‌های کنترلی

ماژول MR0816C.232 از حداکثر هشت ناحیه مستقل پشتیبانی می‌کند.

برای هر ناحیه می‌توان ۱۶ سناریو با زمان اجرای حداکثر ۶۰ دقیقه تعریف کرد. همچنین امکان تنظیم دو توالی کنترلی برای هر ناحیه با حداکثر هشت مرحله در هر توالی وجود دارد.

پس از راه‌اندازی مجدد دستگاه، امکان فعال‌سازی سناریوی مشخص یا بازیابی سناریوی فعال پیش از قطع برق وجود دارد.

تنظیم تأخیر و کنترل روشنایی

تأخیر حفاظتی روشنایی برای هر کانال در محدوده صفر تا ۶۰ دقیقه قابل تنظیم است.

تأخیر روشن شدن گروهی نیز در محدوده صفر تا ۲۵ ثانیه قرار دارد. قابلیت تنظیم عملکرد روشنایی راه‌پله نیز در این ماژول پیش‌بینی شده است.

ارتباط با سیستم HDL Buspro

این ماژول از پروتکل HDL Buspro پشتیبانی می‌کند و قابلیت ارتقای آنلاین نرم‌افزار دستگاه را دارد.

برای سیم‌کشی شبکه، استفاده از کابل اختصاصی HDL Buspro یا کابل CAT5E توصیه شده است. اتصال سری تجهیزات به روش Hand-in-Hand نیز روش پیشنهادی سازنده است.

کاربردهای ماژول رله ۸ کانال HDL

این ماژول برای کنترل مدارهای روشنایی و بارهای الکتریکی سازگار در ساختمان‌های مسکونی، اداری و تجاری کاربرد دارد.

قابلیت تشخیص جریان و پایش وضعیت کانال‌ها، امکان بررسی عملکرد بارهای متصل را در کنار کنترل هوشمند فراهم می‌کند.

نصب و راه‌اندازی دستگاه باید توسط نیروی متخصص و مطابق دستورالعمل سازنده انجام شود. جریان هر کانال نباید از ۱۶ آمپر تجاوز کند و انتخاب تجهیزات حفاظتی و سیم‌کشی باید متناسب با نوع بار باشد.
