ماژول رله هوشمند ۴ کانال ۱۶ آمپر HDL مدل MR0416C.431

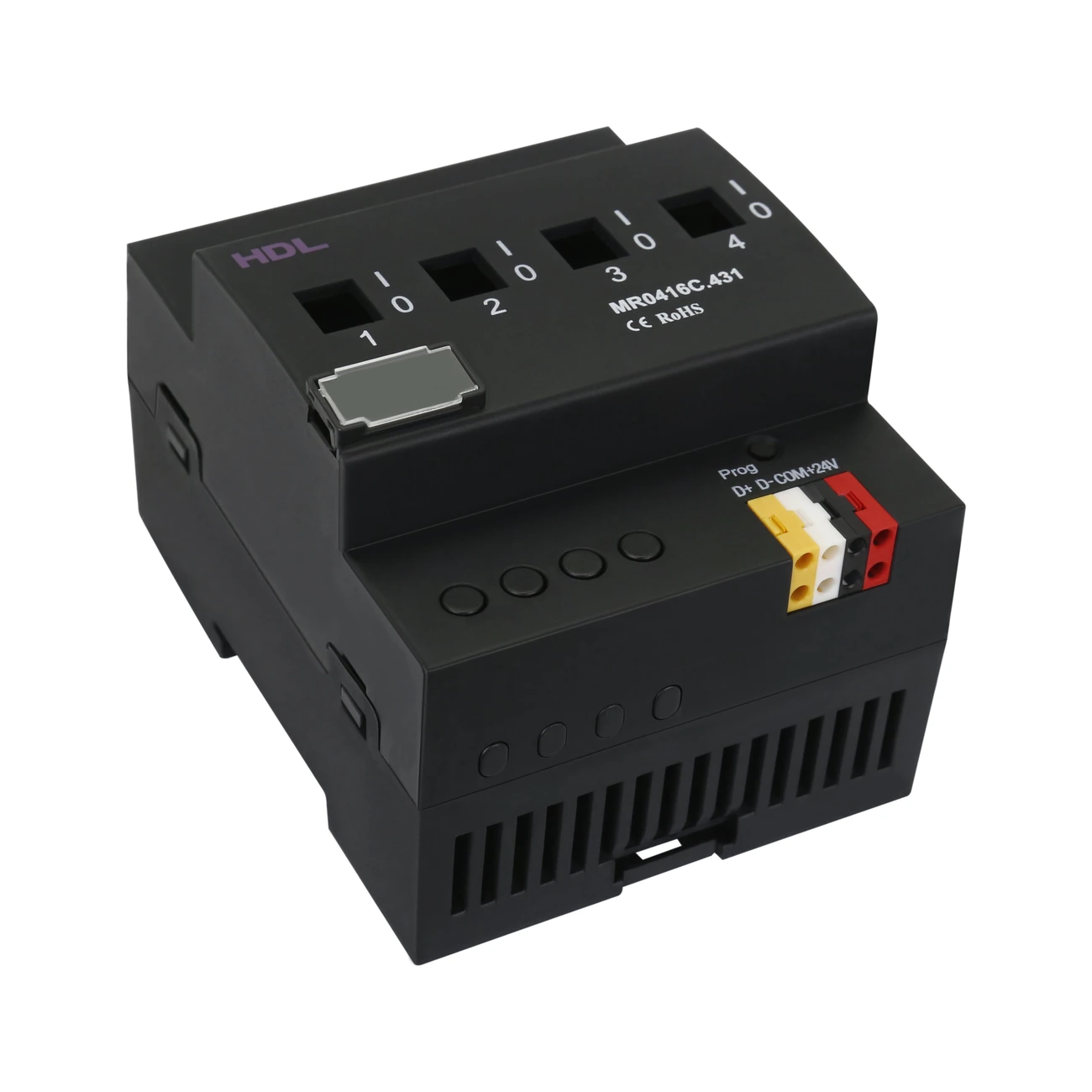

ماژول رله هوشمند HDL ۴ کانال ۱۶ آمپر مدل MR0416C.431

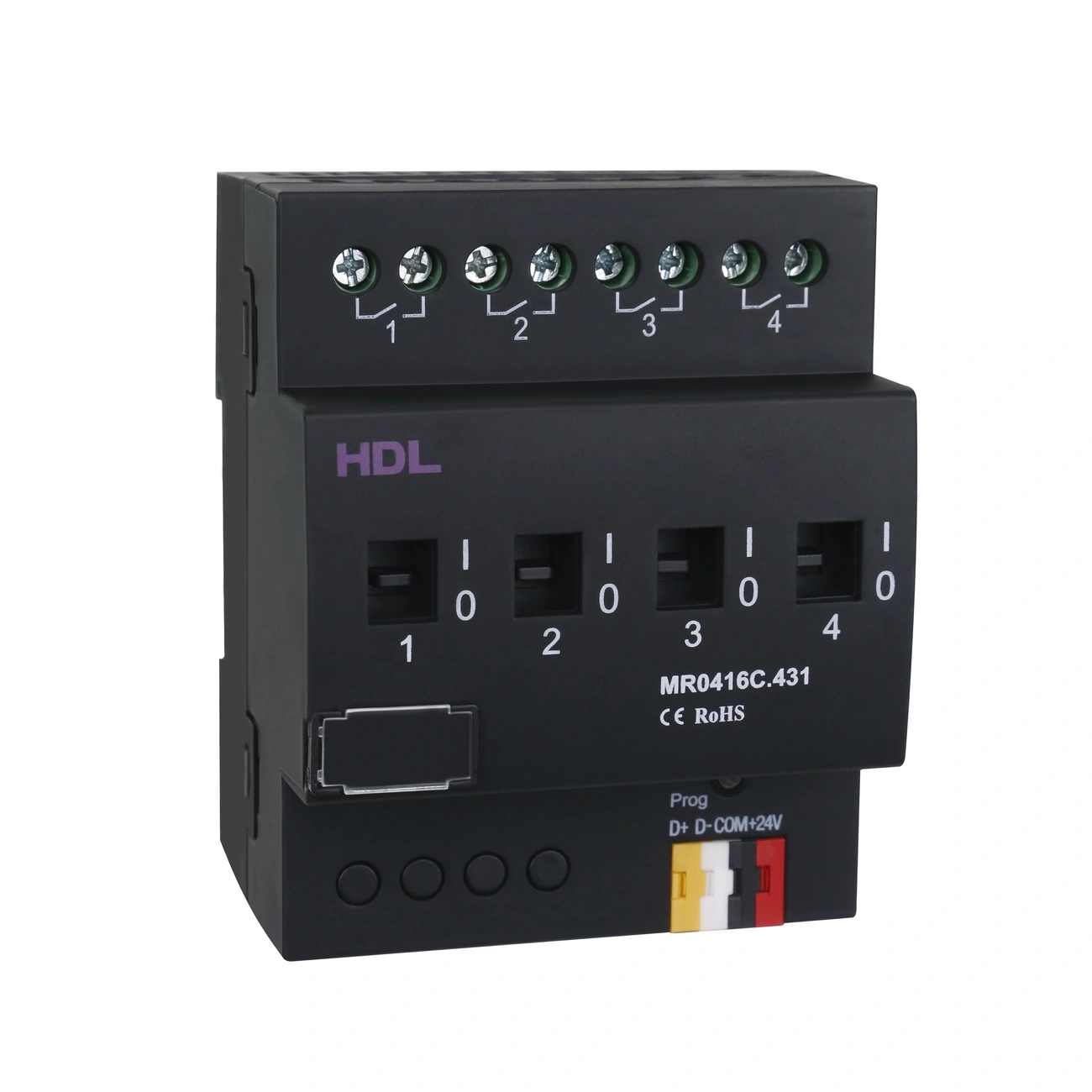

ماژول رله هوشمند ۴ کانال ۱۶ آمپر HDL مدل MR0416C.431 یک کنترلر سوئیچینگ توان بالا برای مدیریت مدارهای الکتریکی در سیستم هوشمندسازی ساختمان است. این محصول با چهار خروجی مستقل ۱۶ آمپر، رله‌های مغناطیسی لچینگ ۵۰ آمپر و قابلیت تشخیص جریان، امکان کنترل و پایش بارهای متصل را از طریق شبکه HDL Buspro فراهم می‌کند.

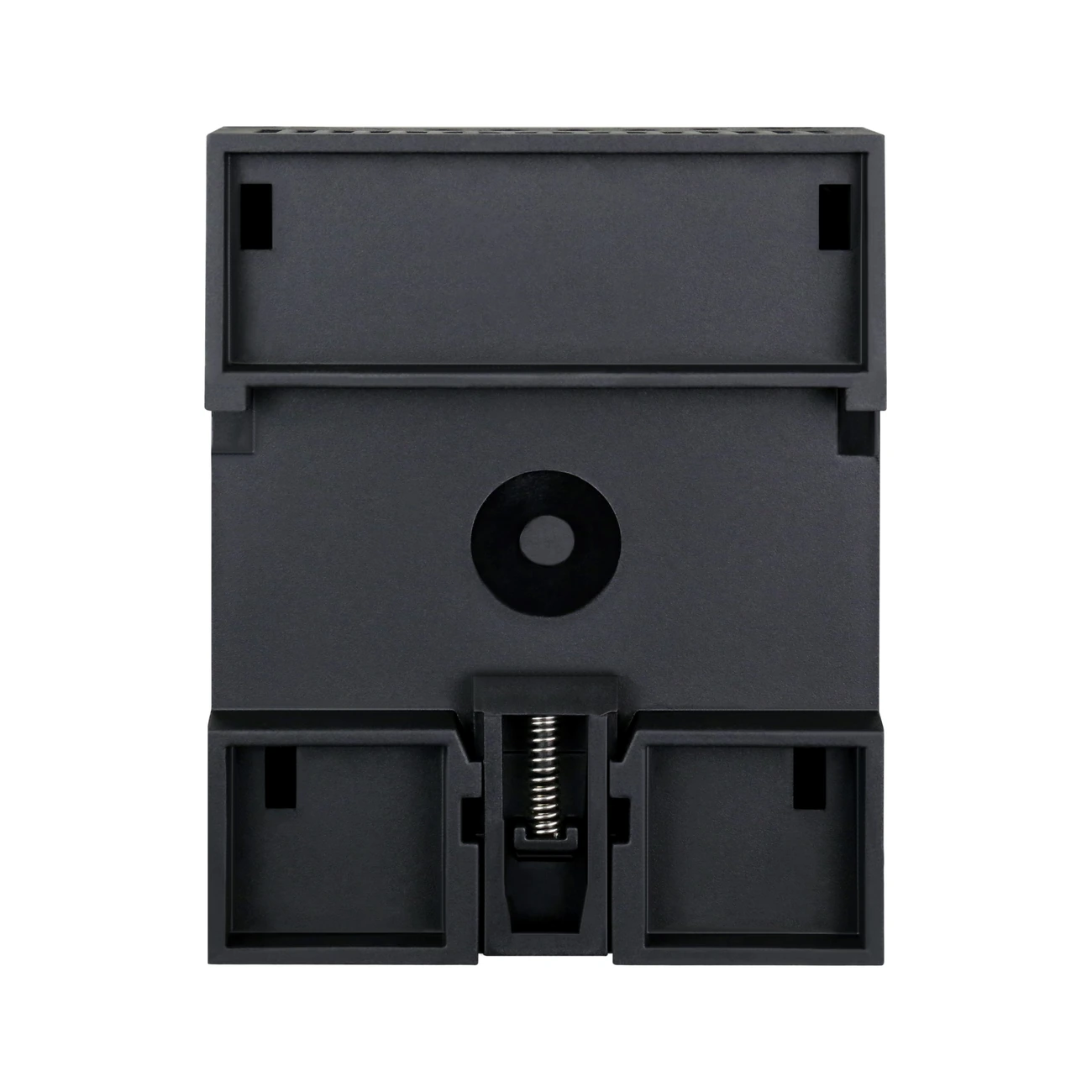

مصرف انرژی پایین، کنترل دستی هر کانال، تعریف سناریو و توالی عملکرد از ویژگی‌های این ماژول هستند. طراحی آن برای نصب روی ریل DIN، استفاده در تابلوهای برق پروژه‌های هوشمندسازی را امکان‌پذیر می‌کند.

قابلیت‌های ماژول رله HDL مدل MR0416C.431

چهار خروجی مستقل ۱۶ آمپر

این ماژول دارای چهار کانال خروجی رله‌ای است که هر کانال حداکثر جریان ۱۶ آمپر را پشتیبانی می‌کند. استفاده از رله مغناطیسی لچینگ ۵۰ آمپر به کاهش مصرف انرژی دستگاه کمک می‌کند.

طبق دستورالعمل سازنده، برای حفاظت باید یک کلید مینیاتوری ۱۶ آمپر برای هر کانال در نظر گرفته شود. ظرفیت واقعی بار نیز باید متناسب با نوع مصرف‌کننده و شرایط نصب بررسی شود.

تشخیص جریان و پایش وضعیت کانال‌ها

قابلیت تشخیص جریان امکان مشاهده جریان هر کانال را فراهم می‌کند. علاوه بر آن، مدت‌زمان استفاده از بار و وضعیت هشدار هر کانال نیز قابل پایش است.

این ویژگی برای بررسی عملکرد مدارها و مدیریت تجهیزات متصل در پروژه‌های هوشمندسازی کاربرد دارد.

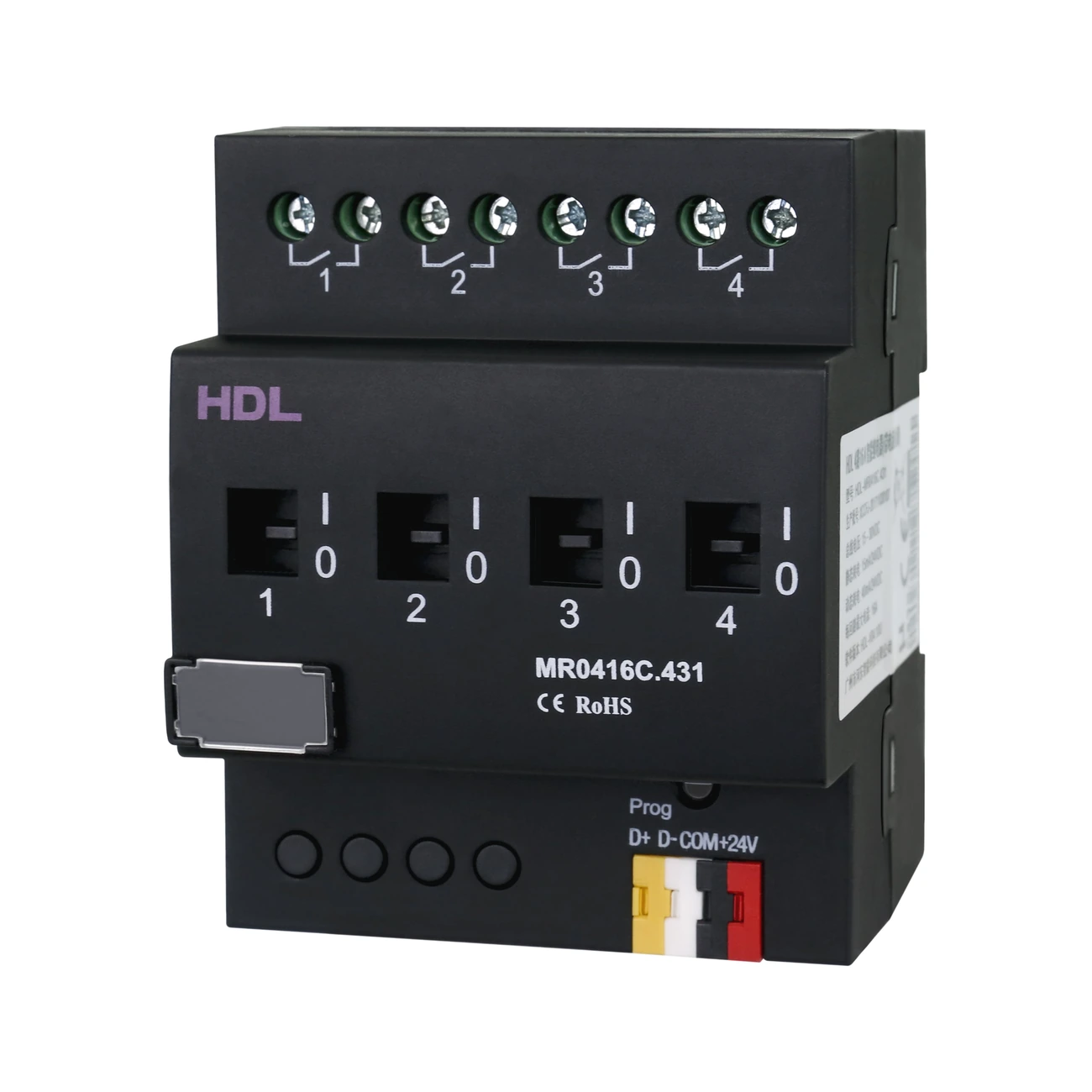

کنترل دستی خروجی‌ها

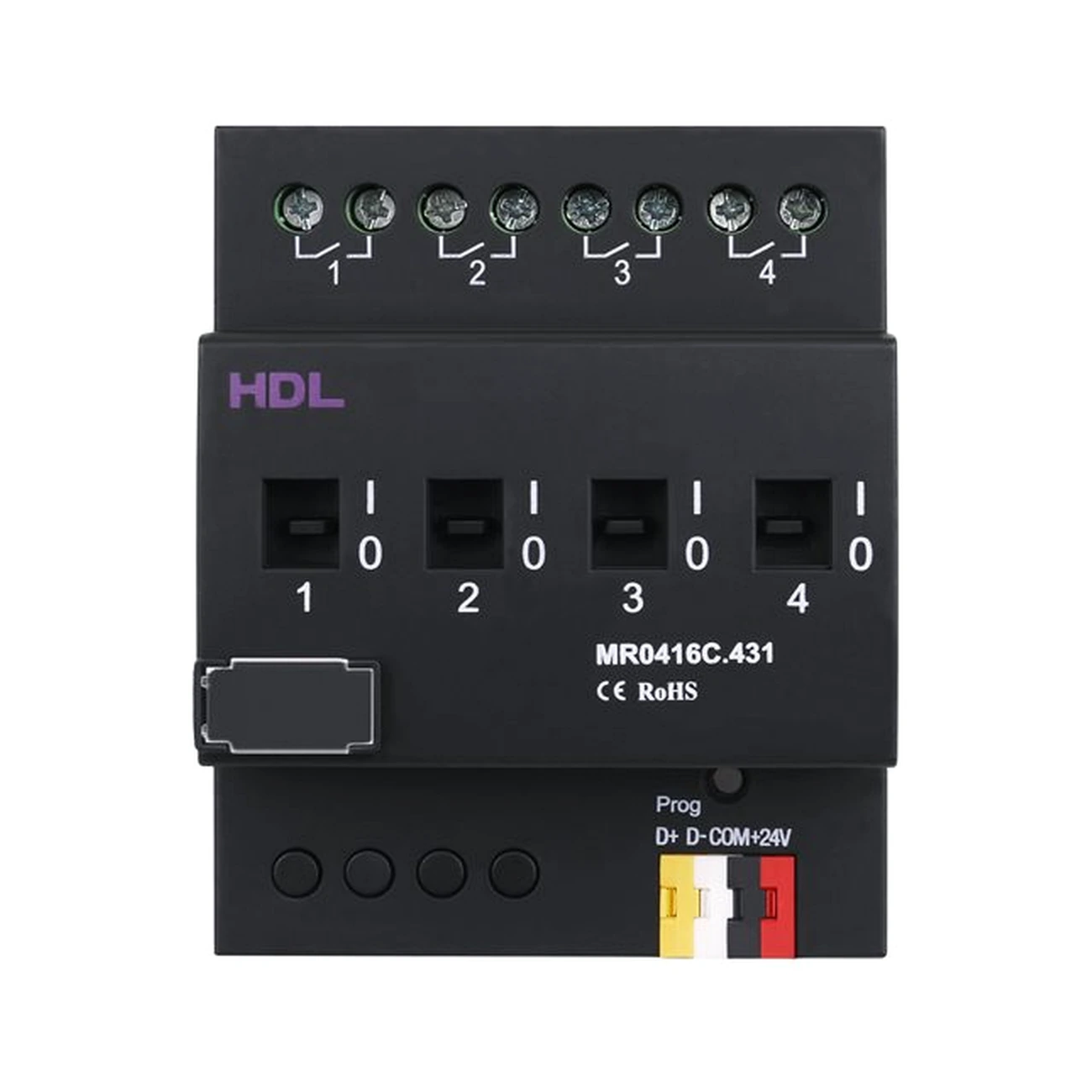

برای هر کانال یک کلید کنترل دستی در نظر گرفته شده است. این قابلیت امکان کنترل مستقیم خروجی‌ها را از روی خود ماژول فراهم می‌کند و در مراحل نصب، راه‌اندازی و بررسی عملکرد مدارها کاربرد دارد.

سناریوها و توالی‌های کنترلی

ماژول MR0416C.431 از تعریف حداکثر چهار ناحیه مستقل پشتیبانی می‌کند. برای هر ناحیه می‌توان هشت سناریو با زمان اجرای حداکثر ۶۰ دقیقه تعریف کرد.

همچنین برای هر ناحیه، دو توالی کنترلی با حداکثر چهار مرحله در هر توالی قابل تنظیم است. این قابلیت برای اجرای فرمان‌های برنامه‌ریزی‌شده روی مدارهای مختلف استفاده می‌شود.

امکان بازیابی سناریوی مشخص یا سناریوی فعال پیش از قطع برق نیز در تنظیمات دستگاه وجود دارد.

تنظیم تأخیر و عملکرد روشنایی راه‌پله

برای هر کانال می‌توان تأخیر حفاظتی روشنایی را در محدوده صفر تا ۶۰ دقیقه و تأخیر روشن شدن گروهی را در محدوده صفر تا ۲۵ ثانیه تنظیم کرد.

قابلیت تنظیم عملکرد روشنایی راه‌پله نیز در این ماژول پیش‌بینی شده است.

ارتباط با سیستم HDL Buspro

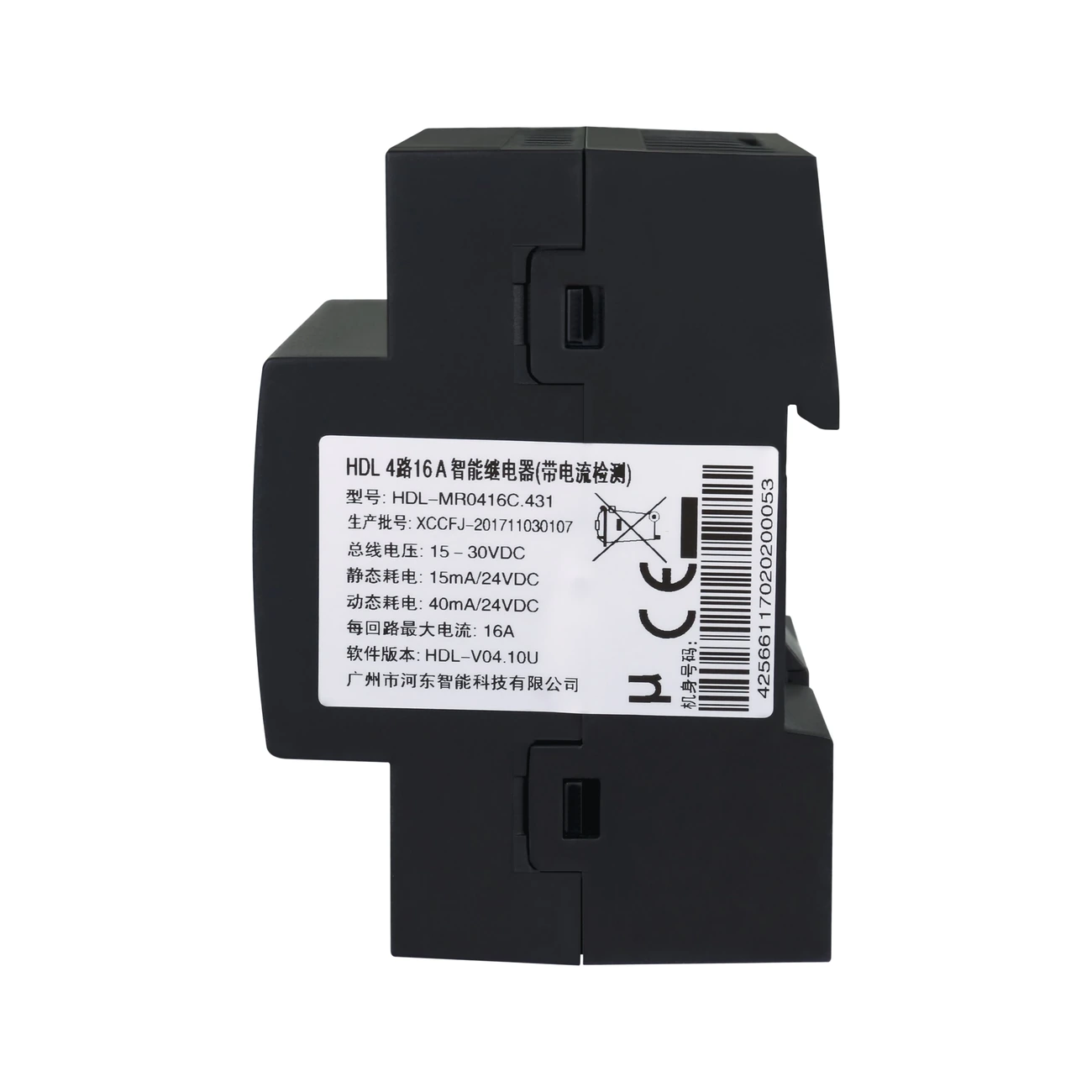

ماژول از پروتکل HDL Buspro برای دریافت فرمان و ارتباط با سایر تجهیزات سازگار استفاده می‌کند. همچنین قابلیت ارتقای آنلاین نرم‌افزار دستگاه در مشخصات سازنده ذکر شده است.

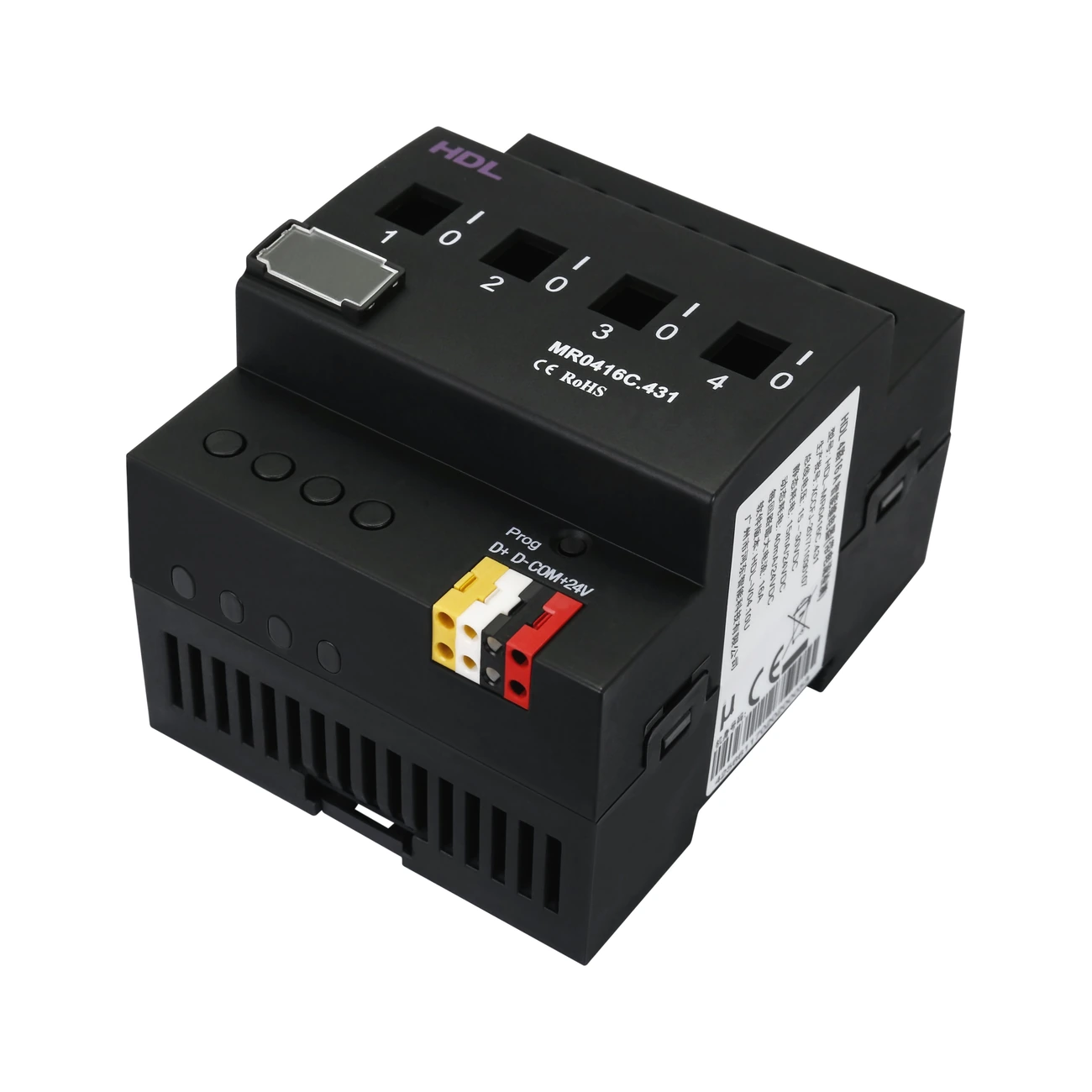

برای سیم‌کشی شبکه، استفاده از کابل اختصاصی HDL Buspro یا کابل CAT5E توصیه شده است. اتصال سری تجهیزات به‌صورت Hand-in-Hand نیز روش پیشنهادی سازنده است.

کاربردهای ماژول رله ۴ کانال HDL

این ماژول برای کنترل مدارهای روشنایی و سایر بارهای سازگار در ساختمان‌های مسکونی، اداری، تجاری و پروژه‌های هوشمندسازی مبتنی بر HDL Buspro کاربرد دارد.

قابلیت پایش جریان و تعریف سناریو، امکان مدیریت منظم‌تر مدارهای متصل را فراهم می‌کند.

نصب و راه‌اندازی دستگاه باید توسط نیروی متخصص و مطابق دستورالعمل سازنده انجام شود. انتخاب کلید حفاظتی، سطح مقطع سیم و نوع بار باید با مشخصات الکتریکی هر کانال مطابقت داشته باشد.
