سنسور چندمنظوره فضای باز HDL مدل MSOUT.4W
سنسور چندمنظوره فضای باز HDL مدل MSOUT.4W برای تشخیص حرکت و پایش محیط در ساختمان هوشمند طراحی شده است. این محصول با حسگر مایکروویو، سنجش نور، دما و رطوبت، ارتباط Buspro، درجه حفاظت IP56 و ۲۴ بلوک منطقی، مناسب نصب در محوطه است.
41,886,000 تومان
- ارسال ۱ تا ۳ روز کاری پس از پرداخت
- پرداخت امن با درگاه بانکی
- مشاوره رایگان انتخاب و نصب: ۰۹۱۲۹۵۳۴۲۹۹
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست
سنسور چندمنظوره فضای باز HDL مدل MSOUT.4W
سنسور فضای باز HDL مدل MSOUT.4W یک سنسور داپلر چندمنظوره برای پایش شرایط محیطی و تشخیص حرکت در پروژههای هوشمندسازی ساختمان است. این محصول با ترکیب حسگر مایکروویو، سنسور روشنایی، دما و رطوبت، اطلاعات مختلف محیط را از طریق شبکه HDL Buspro در اختیار سیستم کنترلی قرار میدهد.
سنسور فضای باز HDL با درجه حفاظت IP56، بدنه ساختهشده از ASA و استیل ضدزنگ و قابلیت تنظیم حساسیت تشخیص، برای نصب در محیط بیرونی طراحی شده است. وجود ۲۴ بلوک منطقی، ورودی کنتاکت خشک و قابلیتهای امنیتی نیز امکان تعریف عملکردهای کنترلی متناسب با شرایط پروژه را فراهم میکند.
ویژگیهای سنسور فضای باز HDL
تشخیص حرکت با فناوری مایکروویو
سنسور داپلر HDL از حسگر مایکروویو برای تشخیص حرکت استفاده میکند. مطابق نمودار پوشش در دیتاشیت، محدوده تشخیص دارای ابعاد اعلامشده ۷ متر ارتفاع، ۱۰ متر عمق و ۶ متر عرض است.
حساسیت تشخیص مایکروویو در بازه ۱ تا ۱۰۰ قابل تنظیم است و امکان تطبیق عملکرد سنسور با شرایط نصب را فراهم میکند.
سنجش روشنایی محیط
حسگر LUX داخلی، شدت روشنایی را در محدوده صفر تا ۱۵۰۰۰ لوکس اندازهگیری میکند.
این داده میتواند در منطقهای کنترلی برای اجرای فرمان بر اساس میزان نور محیط استفاده شود؛ برای مثال، شرط روشنایی را همراه با وضعیت تشخیص حرکت در سناریوهای ساختمان هوشمند قرار داد.
اندازهگیری دما و رطوبت
سنسور دمای دستگاه محدوده ۴۰- تا ۶۰+ درجه سانتیگراد را پوشش میدهد. حسگر رطوبت نیز رطوبت نسبی را در محدوده ۲۰ تا ۹۵ درصد اندازهگیری میکند.
ترکیب این دو حسگر با سنسور نور و مایکروویو، امکان استفاده از چند پارامتر محیطی در منطقهای کنترلی را فراهم میکند.
طراحی مناسب فضای باز با IP56
درجه حفاظت IP56 برای این محصول اعلام شده است. بدنه آن از ASA و استیل ضدزنگ ساخته شده و نصب دستگاه بهصورت پیچی انجام میشود.
این مدل دارای عملکرد گرمایش داخلی است که طبق دیتاشیت، به عملکرد عادی مدارها در دمای کمتر از ۵- درجه سانتیگراد کمک میکند.
ارتباط مستقیم با HDL Buspro
سنسور MSOUT.4W از شبکه HDL Buspro پشتیبانی میکند. برای سیمکشی میتوان از کابل اختصاصی HDL Buspro/KNX یا کابل CAT5E مطابق رنگبندی معرفیشده در دیتاشیت استفاده کرد.
سازنده اتصال تجهیزات به روش سری یا Hand-in-Hand را توصیه میکند.
منطقهای کنترلی و امکانات امنیتی
سنسور فضای باز HDL دارای ۲۴ بلوک منطقی است و از دو رابطه AND و OR پشتیبانی میکند.
هر منطق میتواند برای وضعیت درست و نادرست، اهداف کنترلی جداگانه فعال کند و حداکثر ۲۰ هدف برای آن تعریف شود. زمان تأخیر تحریک هر منطق نیز بین صفر تا ۳۶۰۰ ثانیه قابل تنظیم است.
این محصول از قابلیت ضددستکاری، عملکرد امنیتی HDL-Security و بهروزرسانی آنلاین پشتیبانی میکند.

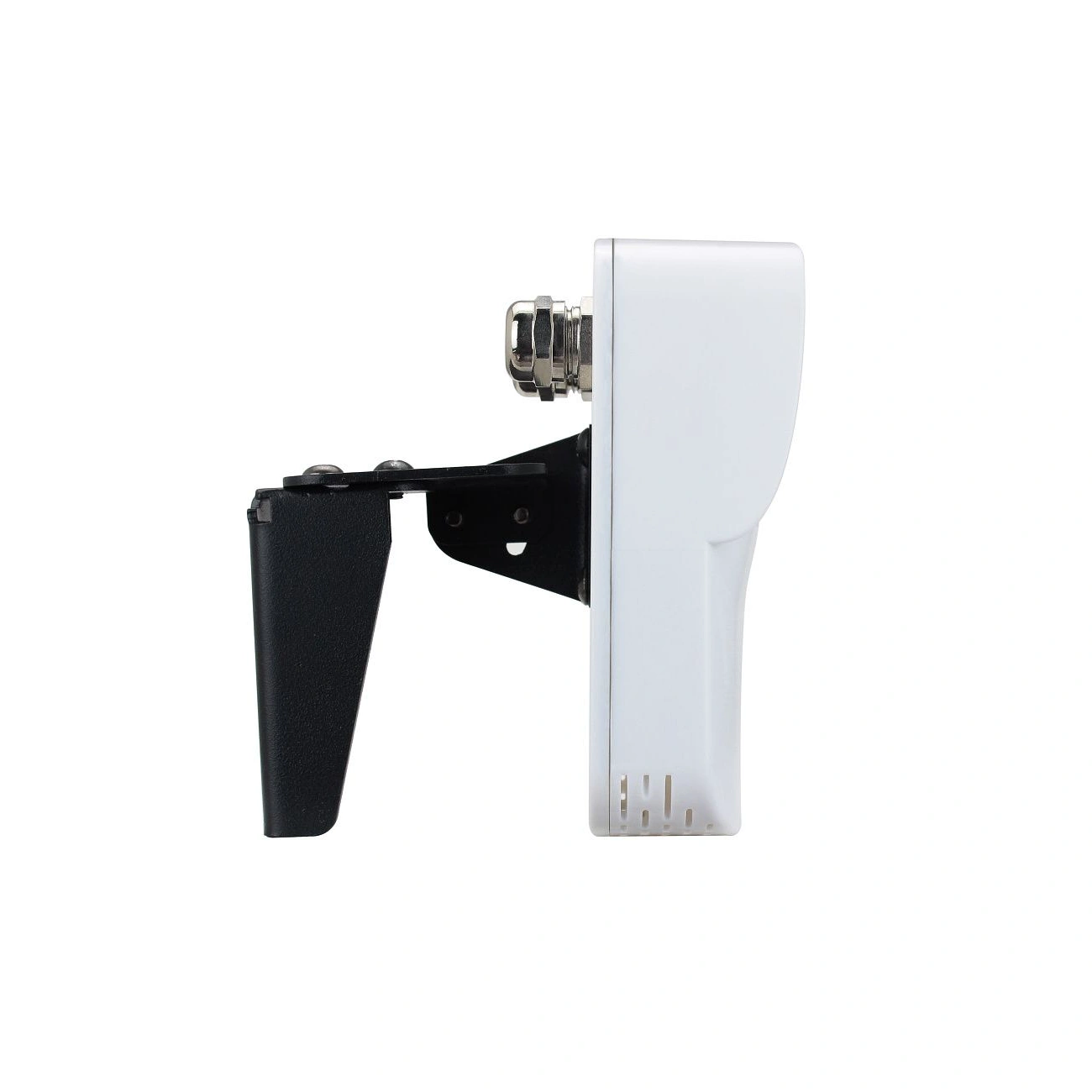

نصب و تنظیم زاویه سنسور
طبق نقشه فنی سازنده، بدنه سنسور قابلیت تنظیم زاویه در دو جهت با محدودههای ±۲۵ و ±۴۵ درجه را دارد. این ویژگی به تنظیم جهت پوشش در محل نصب کمک میکند.
هنگام نصب باید دستگاه بهصورت محکم ثابت شود تا لرزش کابل یا بدنه باعث تحریک ناخواسته نشود. همچنین توصیه شده سنسور از منابع گرما و خروجی تجهیزات تهویه فاصله داشته باشد.
کاربردهای سنسور فضای باز HDL
این محصول برای پایش حرکت و شرایط محیطی در بخشهای بیرونی پروژههای هوشمندسازی، مانند محوطه ساختمان و فضاهای باز، طراحی شده است.
اطلاعات حرکت، روشنایی، دما و رطوبت را میتوان در منطقهای Buspro ترکیب کرد تا فرمانهای کنترلی متناسب با وضعیت محیط اجرا شوند.
| وزن | 360 کیلوگرم |
|---|---|
| ابعاد | 126 × 78 × 42 سانتیمتر |
| نوع محصول | سنسور داپلر چندمنظوره فضای باز |
| فناوری تشخیص حرکت | مایکروویو |
| محدوده تشخیص مایکروویو | ارتفاع ۷، عمق ۱۰ و عرض ۶ متر |
| حساسیت مایکروویو | قابل تنظیم از ۱ تا ۱۰۰ |
| محدوده سنجش روشنایی | ۰ تا ۱۵۰۰۰ لوکس |
| محدوده سنجش دما | ۴۰- تا ۶۰+ درجه سانتیگراد |
| محدوده سنجش رطوبت | ۲۰ تا ۹۵ درصد RH |
| ولتاژ کاری | ۱۲ تا ۳۰ ولت DC |
| جریان مصرفی اعلامشده | ۳۱ میلیآمپر در ۲۴ ولت DC |
| تعداد بلوک منطقی | ۲۴ |
| روابط منطقی | AND و OR |
| تعداد اهداف هر منطق | حداکثر ۲۰ |
| تأخیر تحریک منطق | ۰ تا ۳۶۰۰ ثانیه |
| محدوده شماره کلید عمومی | ۲۰۱ تا ۲۴۸ |
| عملکرد گرمایش داخلی | دارد |
| دمای کاری | ۴۰- تا ۴۵+ درجه سانتیگراد |
| رطوبت کاری | کمتر از ۹۰ درصد |
| دمای نگهداری | ۲۰- تا ۶۰+ درجه سانتیگراد |
| رطوبت نگهداری | کمتر از ۹۳ درصد |
| جنس بدنه | ASA و استیل ضدزنگ |
| درجه حفاظت | IP56 |
| روش نصب | پیچی |
| تأییدیههای اعلامشده | CE و RoHS |
