سنسور داپلر سقفی HDL مدل MSW01.4C

سنسور داپلر سقفی HDL مدل MSW01.4C

سنسور داپلر سقفی HDL مدل MSW01.4C یک سنسور چندمنظوره برای تشخیص حرکت و پایش شرایط محیطی در ساختمان هوشمند است. این محصول با بهره‌گیری از حسگر مایکروویو، نور، دما و رطوبت، اطلاعات موردنیاز برای اجرای سناریوهای کنترلی را از طریق شبکه HDL Buspro فراهم می‌کند.

سنسور داپلر سقفی HDL با طراحی گرد، بدنه ABS و قابلیت نصب روی سقف، برای محیط‌های داخلی در نظر گرفته شده است. حساسیت قابل تنظیم، ۲۴ بلوک منطقی و پشتیبانی از حالت امنیتی HDL-Security از ویژگی‌های این مدل هستند.

ویژگی‌های سنسور داپلر سقفی HDL

تشخیص حرکت با حسگر مایکروویو

سنسور داپلر سقفی HDL از فناوری مایکروویو برای تشخیص حرکت استفاده می‌کند. محدوده تشخیص اعلام‌شده در دیتاشیت دارای ابعاد ۷ متر ارتفاع، ۱۲ متر عمق و ۶ متر عرض است.

حساسیت تشخیص مایکروویو در بازه ۱ تا ۱۰۰ قابل تنظیم است. این قابلیت امکان تطبیق عملکرد سنسور با شرایط محیط و محدوده موردنظر را فراهم می‌کند.

سنجش روشنایی محیط

حسگر نور داخلی، شدت روشنایی را در محدوده صفر تا ۵۰۰۰ لوکس اندازه‌گیری می‌کند.

اطلاعات روشنایی می‌تواند در کنار وضعیت تشخیص حرکت به‌عنوان شرط اجرای فرمان‌های هوشمند استفاده شود؛ برای مثال، روشنایی محیط در منطق کنترل تجهیزات ساختمان لحاظ شود.

پایش دما و رطوبت

محدوده اندازه‌گیری دما در این محصول ۴۰- تا ۶۰+ درجه سانتی‌گراد است. حسگر رطوبت نیز رطوبت نسبی را در محدوده ۲۰ تا ۹۵ درصد اندازه‌گیری می‌کند.

ترکیب داده‌های دما، رطوبت، نور و حرکت، امکان تعریف منطق‌های کنترلی متناسب با وضعیت محیط را فراهم می‌کند.

ارتباط مستقیم با HDL Buspro

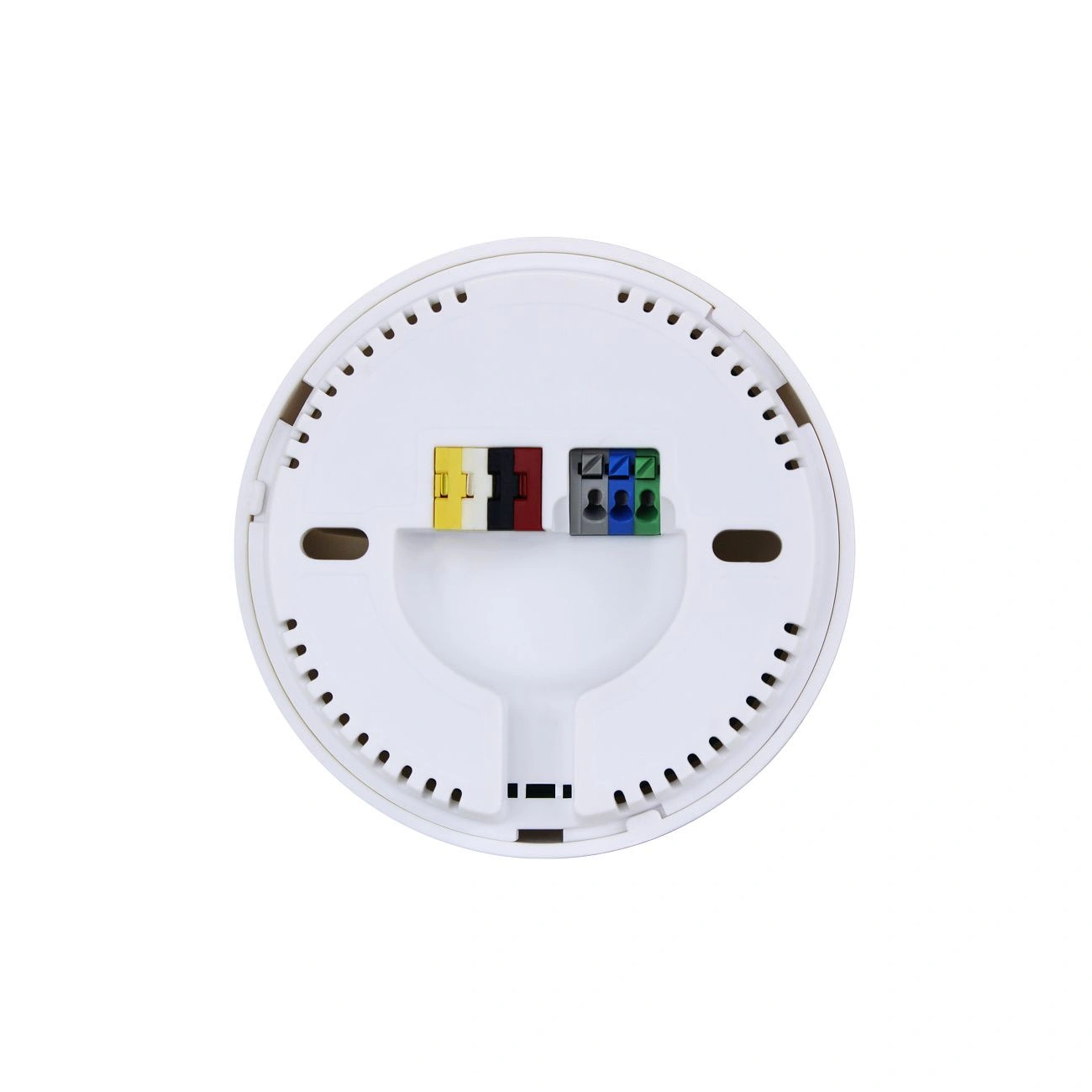

سنسور MSW01.4C از شبکه HDL Buspro پشتیبانی می‌کند و برای اتصال آن می‌توان از کابل CAT5E یا کابل HDL Buspro/KNX مطابق راهنمای سیم‌کشی سازنده استفاده کرد.

روش اتصال پیشنهادی، سیم‌کشی سری یا Hand-in-Hand است. ولتاژ کاری دستگاه نیز بین ۱۲ تا ۳۰ ولت DC قرار دارد.

منطق کنترلی و امکانات امنیتی

سنسور داپلر سقفی HDL دارای ۲۴ بلوک منطقی با پشتیبانی از روابط AND و OR است.

هر بلوک منطقی می‌تواند برای وضعیت درست و نادرست، اهداف کنترلی جداگانه فعال کند و حداکثر ۲۰ هدف برای آن تعریف شود. تأخیر تحریک هر منطق نیز از صفر تا ۳۶۰۰ ثانیه قابل تنظیم است.

این مدل از قابلیت امنیتی HDL-Security و به‌روزرسانی آنلاین پشتیبانی می‌کند. همچنین در دیتاشیت، ورودی کنتاکت خشک و کلید عمومی به‌عنوان قابلیت‌های دستگاه معرفی شده‌اند.

طراحی و نصب سقفی

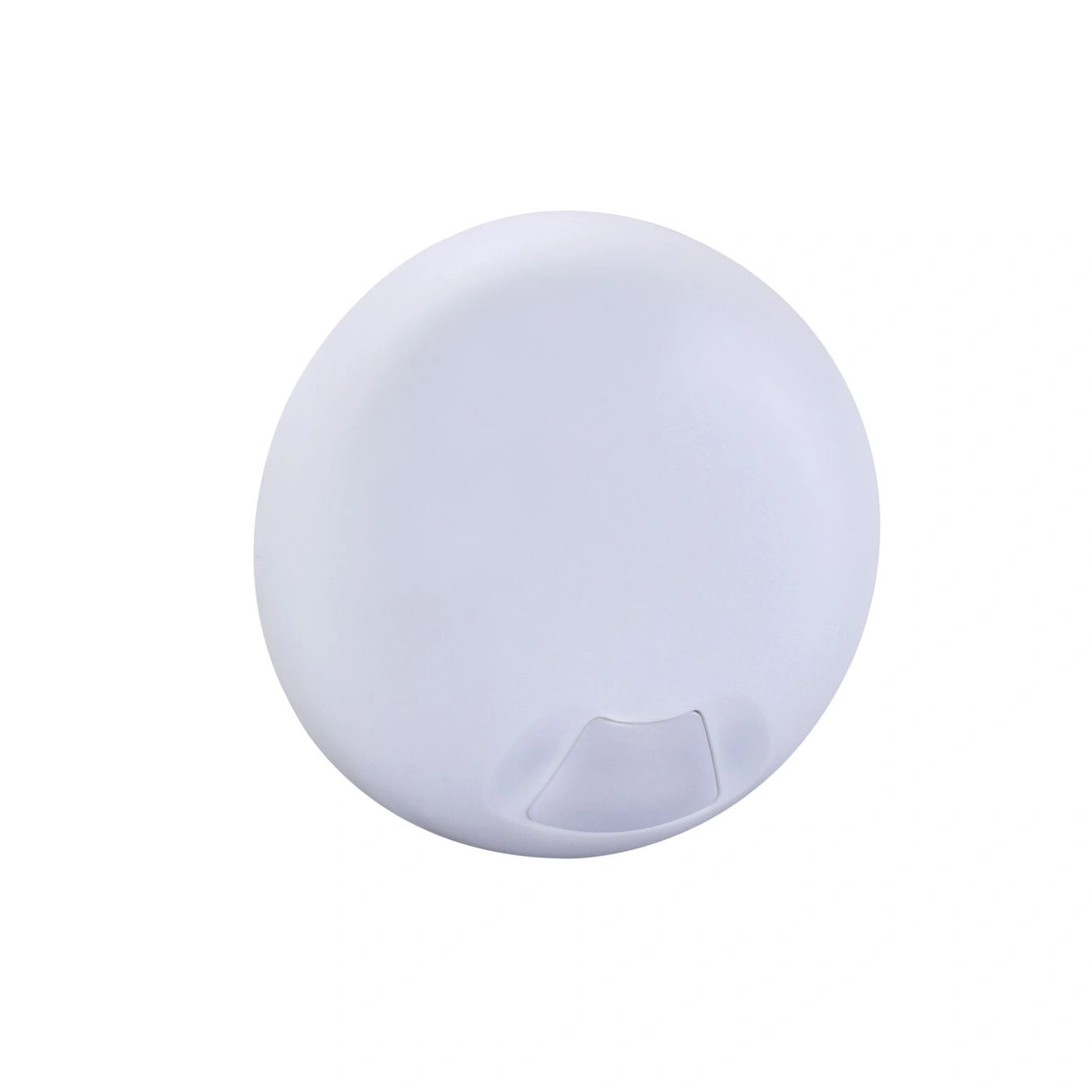

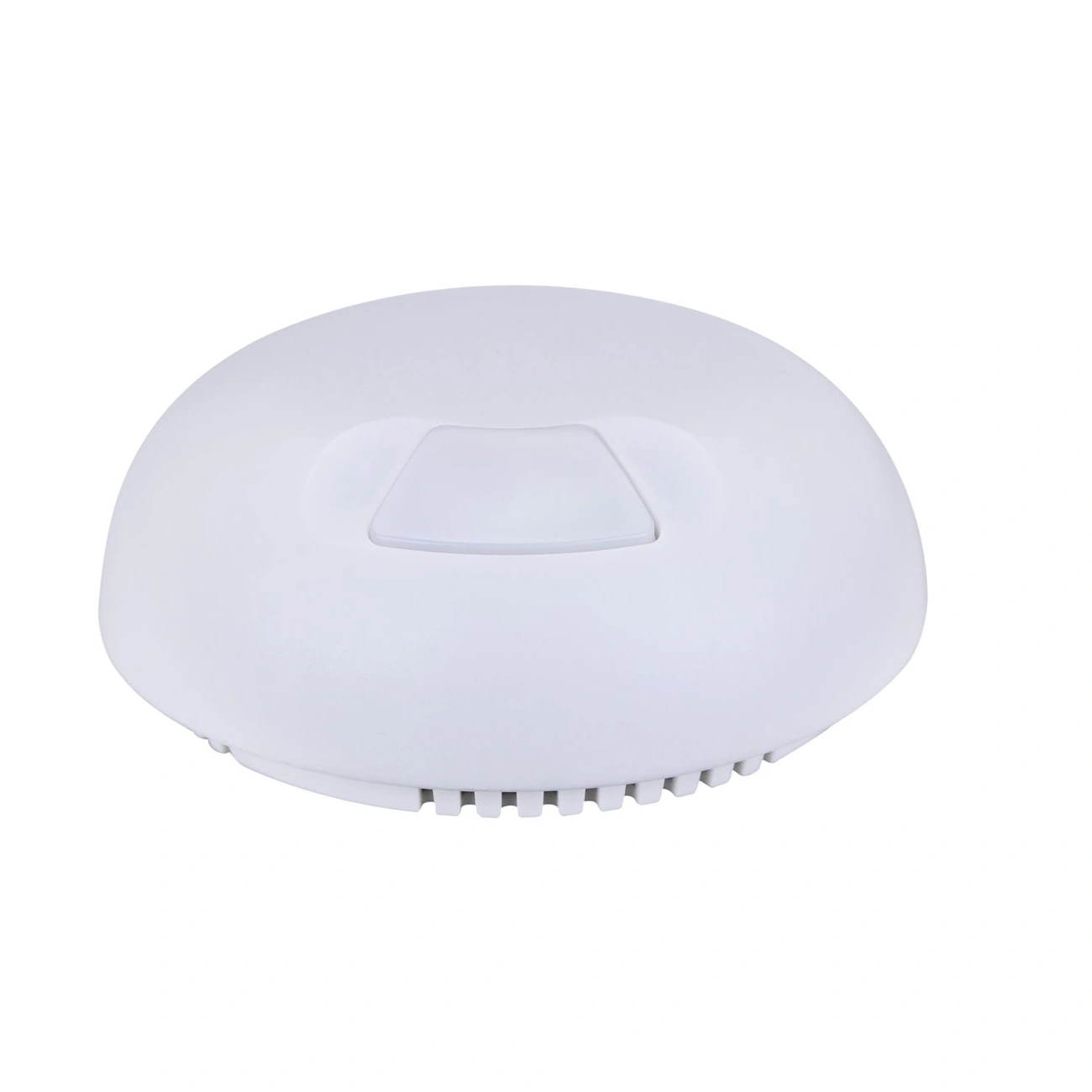

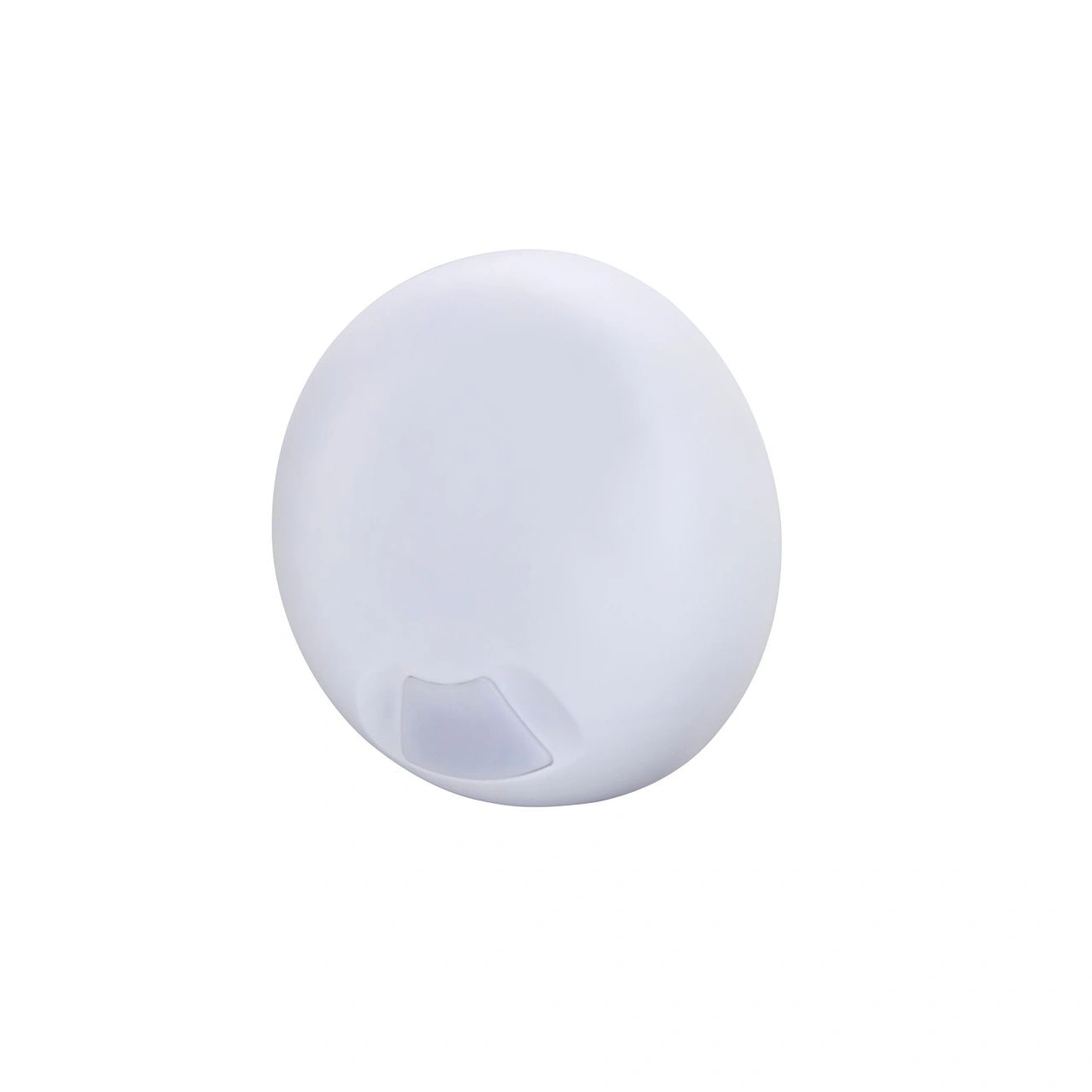

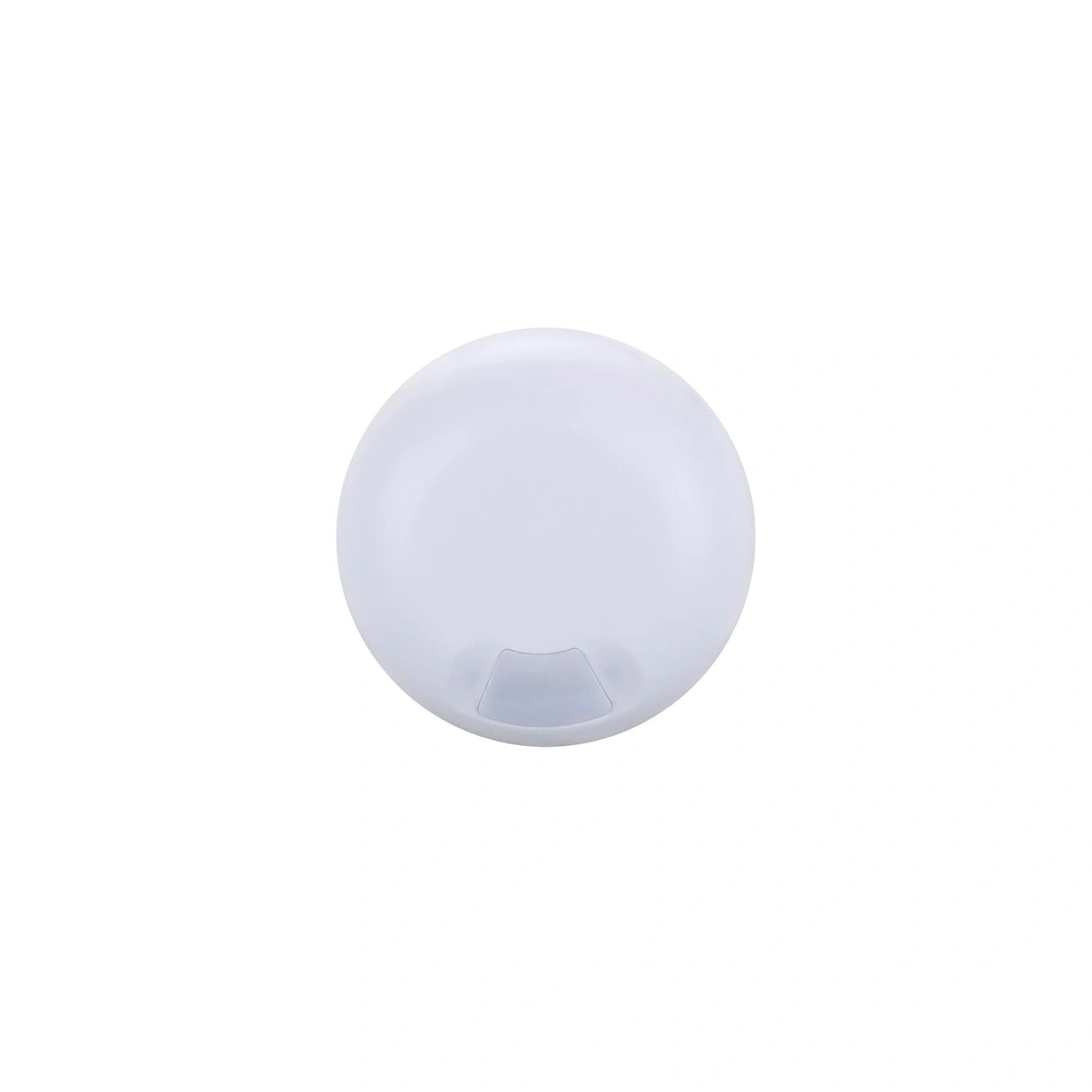

سنسور MSW01.4C دارای بدنه گرد سفید با قطر ۸۴٫۵ میلی‌متر و ضخامت ۳۲ میلی‌متر است. نصب دستگاه به روش پیچی انجام می‌شود.

درجه حفاظت IP20 نشان می‌دهد این مدل برای استفاده در محیط داخلی طراحی شده است. هنگام نصب باید از قرار دادن آن نزدیک خروجی تهویه و منابع گرما خودداری شود.

برای تنظیم آدرس دستگاه، طبق راهنمای سازنده می‌توان دکمه برنامه‌ریزی را به مدت ۳ ثانیه نگه داشت تا نشانگر قرمز شود و سپس آدرس را از طریق نرم‌افزار HDL Buspro تغییر داد.

کاربردهای سنسور داپلر سقفی HDL

سنسور داپلر سقفی HDL برای پروژه‌های هوشمندسازی فضاهای داخلی ساختمان طراحی شده است. اطلاعات حرکت و شرایط محیطی آن می‌تواند در منطق‌های Buspro برای کنترل تجهیزات سازگار استفاده شود.

با ترکیب وضعیت حرکت، روشنایی و سایر پارامترهای محیطی می‌توان سناریوهایی مانند اجرای فرمان روشنایی بر اساس حرکت و میزان نور موجود تعریف کرد.

این محصول سنسور تشخیص حرکت مایکروویوی است و در دیتاشیت آن قابلیت تشخیص تنفس یا پایش حضور فرد بدون حرکت اعلام نشده است.
