سنسور تشخیص حضور هوشمند HDL مدل MSMW24-BP.11

سنسور تشخیص حضور HDL مدل MSMW24-BP.11

سنسور تشخیص حضور HDL مدل MSMW24-BP.11 از سری Occupancy Plus، یک سنسور چندمنظوره برای تشخیص حضور انسان و پایش شرایط محیطی در سیستم هوشمندسازی ساختمان است. این محصول با استفاده از فناوری رادار موج میلی‌متری ۲۴ گیگاهرتز و الگوریتم تشخیص انسان، حرکت و سیگنال تنفس را شناسایی می‌کند.

سنسور حضور HDL علاوه بر تشخیص حضور، دارای حسگر روشنایی، حسگر دما و دو ورودی کنتاکت خشک است. ارتباط مستقیم با شبکه HDL Buspro، منطق کنترلی داخلی و قابلیت تعریف ارتباط بین چند سنسور، امکان استفاده از اطلاعات دستگاه در سناریوهای هوشمند ساختمان را فراهم می‌کند.

ویژگی‌های سنسور تشخیص حضور HDL

تشخیص حضور با رادار ۲۴ گیگاهرتز

این سنسور از فناوری رادار موج میلی‌متری با فرکانس ۲۴ تا ۲۴٫۲۵ گیگاهرتز استفاده می‌کند.

فناوری تشخیص دستگاه برای شناسایی حرکت و سیگنال تنفس انسان طراحی شده است و می‌تواند در شرایط کم‌تحرکی نیز به تشخیص حضور کمک کند.

محدوده تشخیص حرکات جزئی در ارتفاع نصب ۳ متر، قطری معادل ۶ متر دارد. حساسیت فاصله تشخیص نیز در ۱۰ سطح قابل تنظیم است.

حسگر روشنایی محیط

حسگر نور داخلی، روشنایی محیط را در محدوده صفر تا ۱۲۰۰ لوکس اندازه‌گیری می‌کند.

اطلاعات روشنایی را می‌توان در منطق‌های کنترلی و سناریوهای هوشمند به کار برد؛ برای مثال، فرمان روشنایی را به وضعیت حضور و میزان نور موجود در محیط وابسته کرد.

حسگر دمای داخلی

این محصول دارای حسگر دما با محدوده اندازه‌گیری ۲۰- تا ۶۰+ درجه سانتی‌گراد است.

اطلاعات دما می‌تواند در تعریف شرایط منطقی سیستم هوشمند استفاده شود. امکان اعمال اصلاح نرم‌افزاری مقدار دما نیز در محدوده ۱۰- تا ۱۰+ درجه سانتی‌گراد پیش‌بینی شده است.

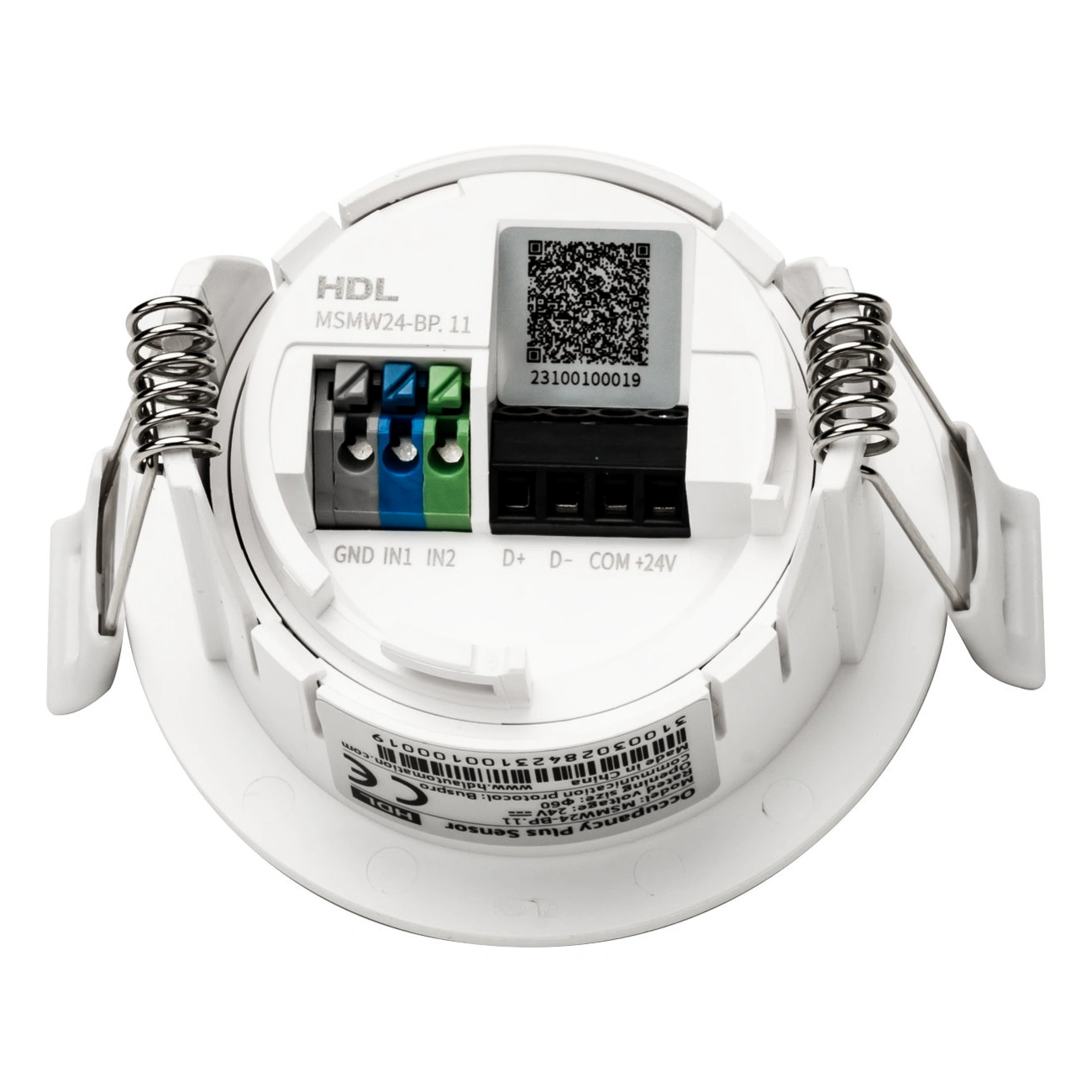

دو ورودی کنتاکت خشک

دو ورودی کنتاکت خشک امکان دریافت وضعیت قطع و وصل از تجهیزات کنترلی سازگار را فراهم می‌کنند.

این ورودی‌ها می‌توانند در کنار وضعیت حضور، دما و روشنایی، به‌عنوان شرط اجرای منطق‌های کنترلی استفاده شوند.

ارتباط مستقیم با HDL Buspro

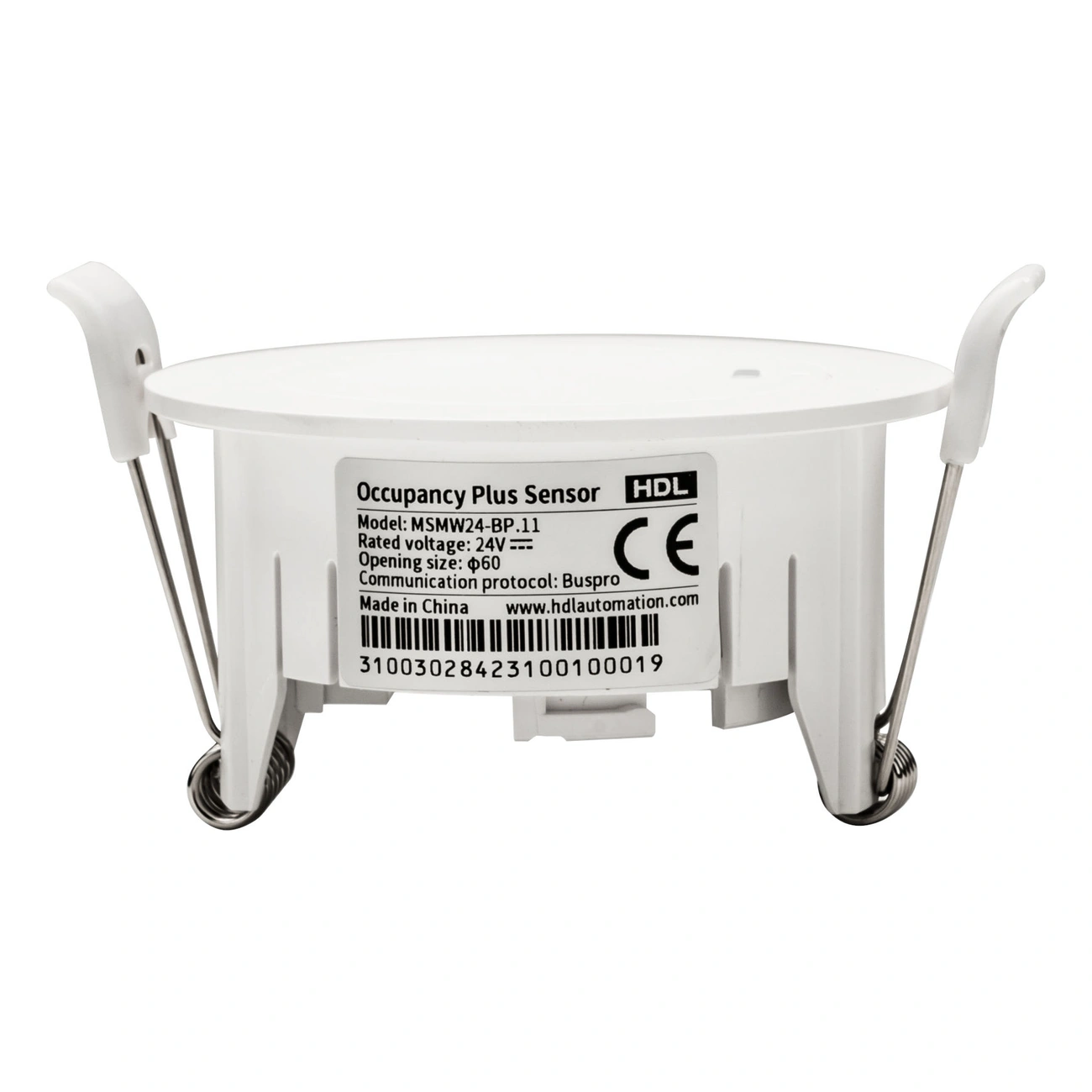

سنسور MSMW24-BP.11 از پروتکل HDL Buspro پشتیبانی می‌کند و به شبکه تجهیزات سازگار این سیستم متصل می‌شود.

برای سیم‌کشی Buspro، سازنده اتصال سری تجهیزات به روش Hand-in-Hand را توصیه کرده است. راهنمای دستگاه، رنگ‌بندی سیم‌های کابل اختصاصی HDL و کابل CAT5/CAT5E را نیز مشخص می‌کند.

منطق کنترلی و سناریوهای هوشمند

این سنسور از ۲۴ منطق کنترلی قابل تنظیم پشتیبانی می‌کند. شرایط هر منطق می‌تواند بر اساس تشخیص حضور، دما، روشنایی، ورودی‌های کنتاکت خشک، کلیدهای عمومی و وضعیت گروه سنسورها تعریف شود.

امکان ترکیب شروط با روابط AND و OR وجود دارد و هر منطق می‌تواند حداکثر ۲۰ هدف کنترلی را فعال کند.

قابلیت Master/Slave نیز امکان گروه‌بندی چند سنسور را برای پوشش محدوده بزرگ‌تر فراهم می‌کند. پس از پیکربندی صحیح، وضعیت سنسور و عملکرد اتوماسیون‌های تعریف‌شده از طریق اپلیکیشن سازگار قابل بررسی است.

تنظیمات تشخیص حضور

حساسیت تشخیص در ۱۰ سطح تنظیم می‌شود و مقدار پیش‌فرض آن سطح ۱۰ است.

تأخیر تشخیص نیز در محدوده ۲ تا ۱۸۰ ثانیه قابل تنظیم است و مقدار پیش‌فرض آن ۳۰ ثانیه اعلام شده است. طبق راهنمای سازنده، تنظیم تأخیر کمتر از ۳۰ ثانیه باعث غیرفعال شدن قابلیت پایش حضور می‌شود.

نشانگر دستگاه وضعیت تشخیص حضور و شرایط عملکرد را با نور سبز و قرمز نمایش می‌دهد. امکان غیرفعال‌سازی نشانگر از طریق نرم‌افزار راه‌اندازی نیز وجود دارد.

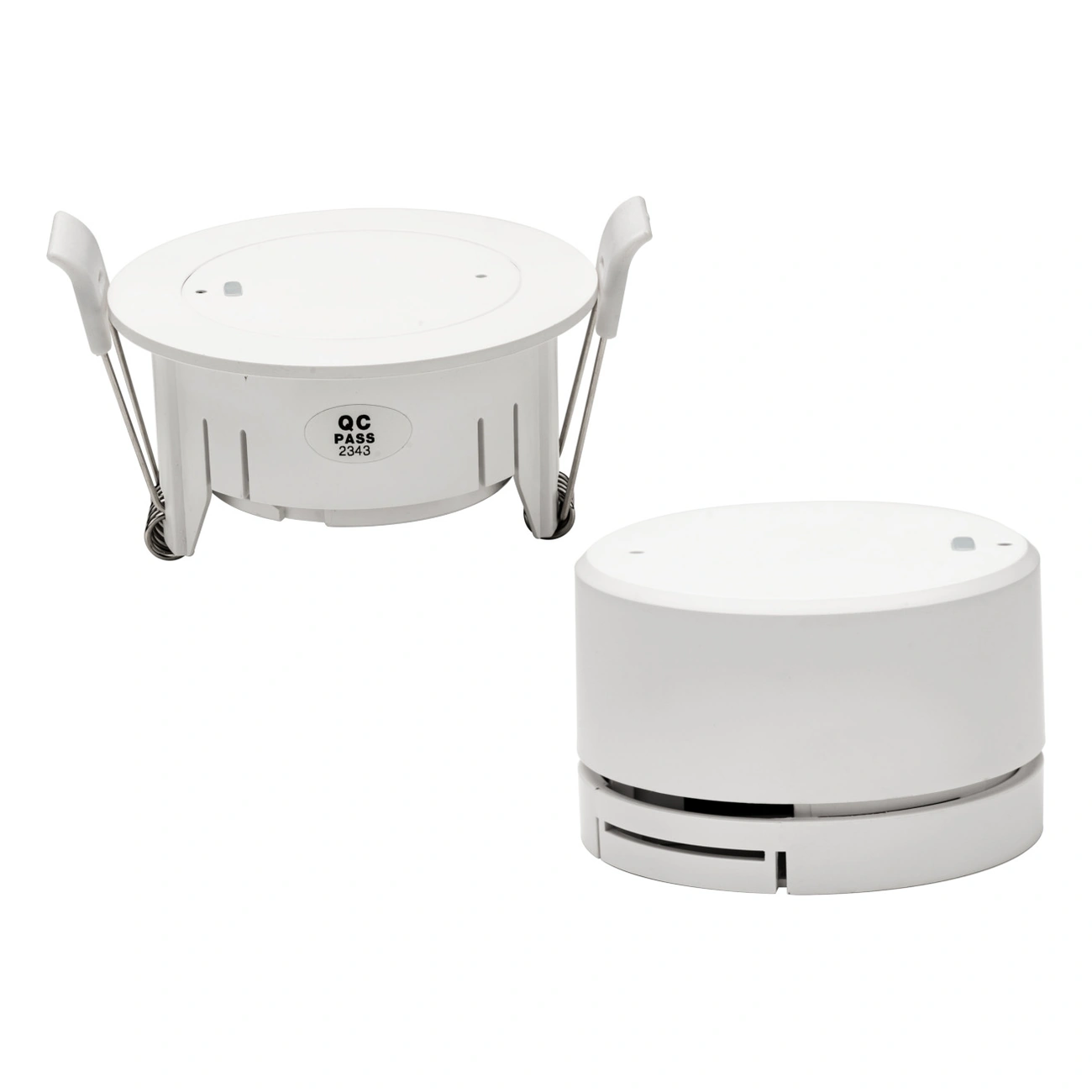

نصب توکار یا روکار سقفی

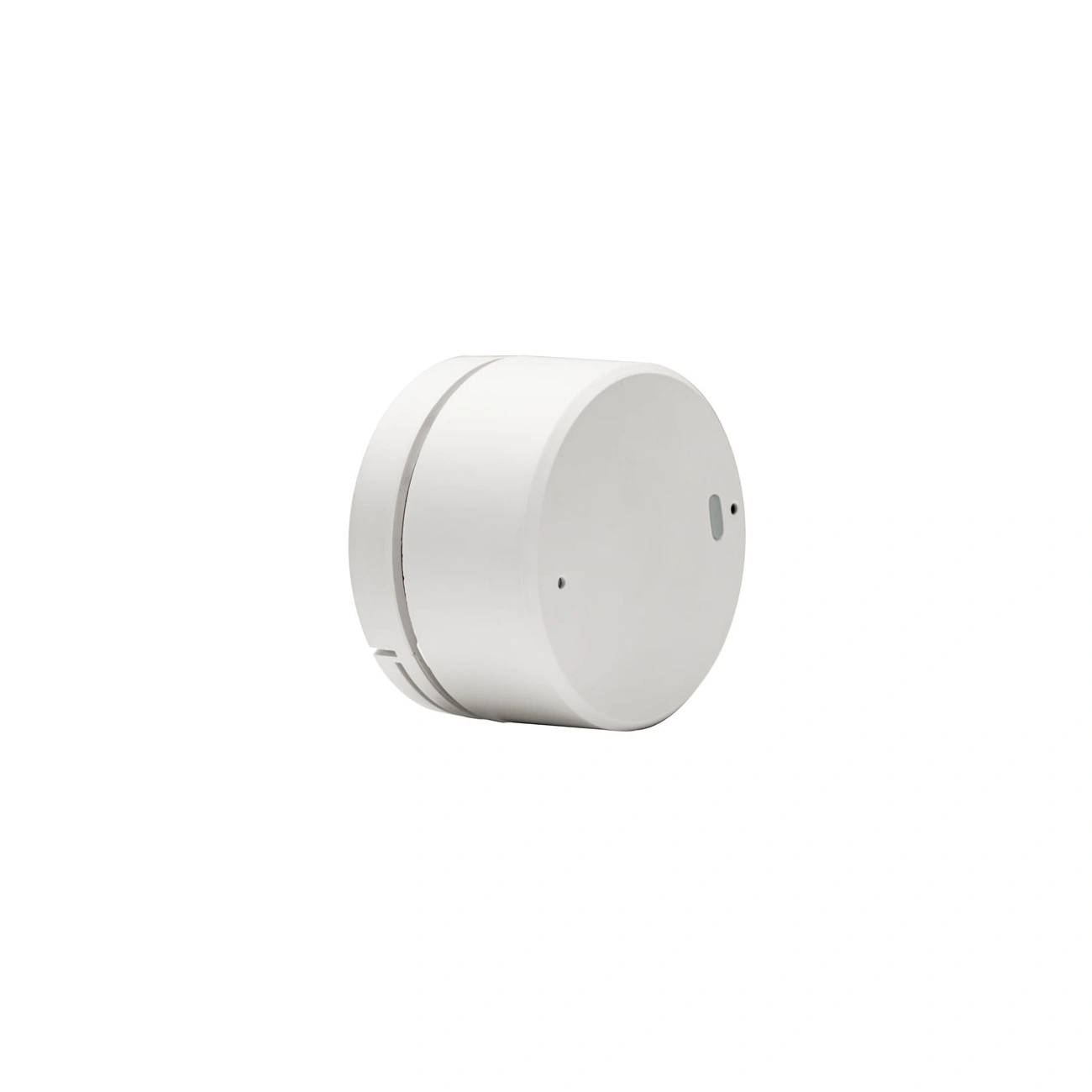

این مدل قابلیت نصب توکار و روکار دارد. دستگاه به‌صورت پیش‌فرض با براکت نصب توکار عرضه می‌شود و کلاهک زیرین مخصوص نصب روکار نیز در فهرست اقلام بسته‌بندی ذکر شده است.

قطر برش موردنیاز برای نصب توکار ۶۰ میلی‌متر و ارتفاع نصب پیشنهادی ۲٫۵ تا ۳٫۵ متر است.

محل نصب باید دور از خروجی تهویه، منابع گرما، تجهیزات لرزان و اجسام فلزی بزرگ انتخاب شود. همچنین نباید سطح آنتن رادار با تجهیزات سقفی پوشانده شود؛ زیرا شرایط محیط و موانع می‌توانند بر محدوده تشخیص اثر بگذارند.

کاربردهای سنسور تشخیص حضور HDL

این محصول برای پروژه‌های هوشمندسازی مسکونی، اداری و تجاری که به تشخیص حضور و پایش هم‌زمان دما و روشنایی نیاز دارند، کاربرد دارد.

با ترکیب داده‌های سنسور در منطق‌های Buspro می‌توان سناریوهای کنترلی متناسب با حضور افراد و شرایط محیط تعریف کرد. قابلیت گروه‌بندی چند سنسور نیز برای فضاهایی که به پوشش گسترده‌تری نیاز دارند، در نظر گرفته شده است.

این دستگاه دارای دو ورودی کنتاکت خشک است، نه خروجی رله‌ای برای تغذیه مستقیم بار. اجرای فرمان‌های کنترلی باید از طریق تجهیزات سازگار و پیکربندی صحیح سیستم انجام شود.
