پلیر صوتی تحت شبکه HDL مدل MZBOX-A50B.30

پلیر صوتی تحت شبکه HDL مدل MZBOX-A50B.30

پلیر صوتی تحت شبکه HDL مدل MZBOX-A50B.30 از سری HomePlay، یک سیستم پخش موسیقی با آمپلی‌فایر داخلی برای اجرای سیستم صوتی Multi-room در ساختمان است. این دستگاه با توان خروجی 32+32 وات، اتصال Wi-Fi و LAN، بلوتوث، USB، ورودی و خروجی Line و پشتیبانی از NAS، امکان دسترسی و پخش موسیقی از منابع مختلف را فراهم می‌کند.

پلیر صوتی تحت شبکه HDL از طریق اپلیکیشن HDL On در دستگاه‌های iOS و Android کنترل می‌شود و قابلیت پخش هم‌زمان چند منبع موسیقی در چند فضای مختلف را دارد. پشتیبانی از فرمت‌های صوتی متنوع و هماهنگی با Room Scene و Sequenceهای HDL، این مدل را برای اجرای سیستم صوتی هوشمند در فضاهای مختلف ساختمان مناسب می‌کند.

ویژگی‌های پلیر صوتی تحت شبکه HDL

آمپلی‌فایر داخلی 32+32 وات

HomePlay دارای آمپلی‌فایر داخلی است و توان خروجی نامی آن 32W+32W در امپدانس ۸ اهم، فرکانس 1kHz و اعوجاج اعلام‌شده ۰٫۷ درصد است.

امپدانس اسپیکر قابل اتصال در دیتاشیت بین ۴ تا ۳۲ اهم اعلام شده است. بنابراین انتخاب و نحوه اتصال اسپیکرها باید با امپدانس و ظرفیت خروجی دستگاه هماهنگ باشد.

پخش موسیقی Multi-room

یکی از قابلیت‌های اصلی MZBOX-A50B.30 پخش صوت در چند فضای ساختمان است.

دیتاشیت قابلیت Simultaneous Multi Source Multi Room Streaming را برای این محصول ذکر می‌کند؛ یعنی سیستم برای ساختارهایی طراحی شده که پخش موسیقی چندمنبعی و چندفضایی موردنیاز است.

این قابلیت امکان ایجاد زیرساخت صوتی تحت شبکه برای بخش‌های مختلف ساختمان را فراهم می‌کند.

کیفیت صوتی Hi-Fi

مشخصات صوتی اعلام‌شده برای این مدل شامل پاسخ فرکانسی 20Hz تا 20kHz با تلرانس ±3dB، نسبت سیگنال به نویز بیشتر از 88dB، محدوده دینامیکی بیشتر از 87dB و جداسازی استریو بیشتر از 81.5dB در 1kHz است.

این مشخصات در کنار آمپلی‌فایر استریوی داخلی برای پخش صوت با کیفیت بالا در سیستم HomePlay در نظر گرفته شده‌اند.

اتصال Wi-Fi و LAN

پلیر صوتی تحت شبکه HDL امکان اتصال بی‌سیم و کابلی به شبکه را دارد.

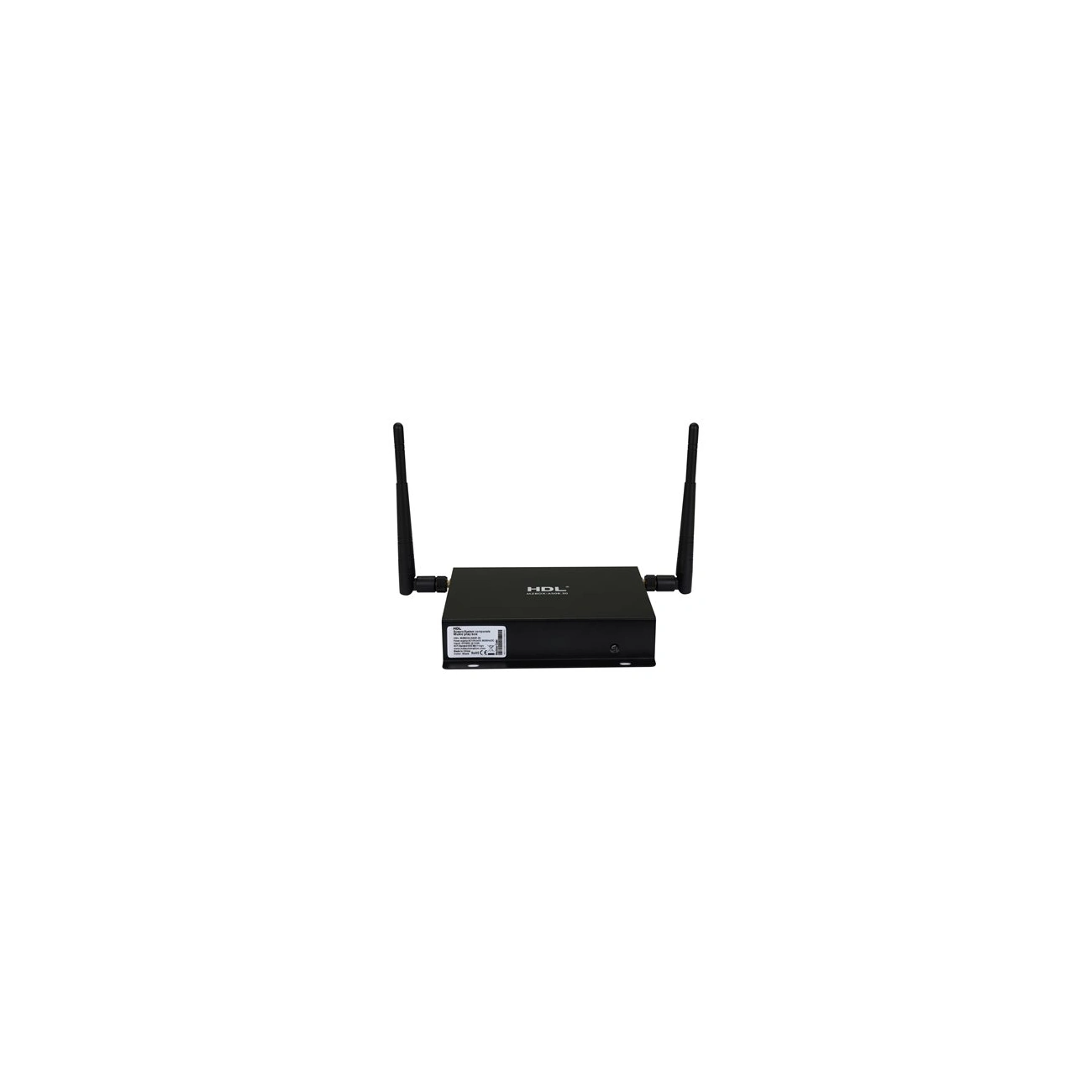

برای اتصال کابلی یک پورت RJ45 با سرعت 10/100M روی دستگاه قرار گرفته است. برای اتصال بی‌سیم نیز Wi-Fi در نظر گرفته شده و دستگاه همراه با دو آنتن 2.4GHz با بهره 3dBi ارائه می‌شود.

در راهنمای اتصال دیتاشیت، هر دو روش Wired و Wireless برای ارتباط HomePlay با روتر و اپلیکیشن HDL On توضیح داده شده‌اند.

کنترل با اپلیکیشن HDL On

MZBOX-A50B.30 از طریق اپلیکیشن HDL On روی دستگاه‌های iOS و Android قابل راه‌اندازی و کنترل است.

در اتصال کابلی، HomePlay از طریق LAN به روتر متصل می‌شود و موبایل یا تبلت نیز باید به همان روتر متصل باشد.

در اتصال بی‌سیم نیز دستگاه و موبایل باید روی یک روتر Wi-Fi قرار داشته باشند. پس از Pair شدن HomePlay با HDL On، کاربر می‌تواند وارد بخش Music شده و منبع صوتی موردنظر را انتخاب کند.

پشتیبانی از Bluetooth

این دستگاه از Bluetooth پشتیبانی می‌کند و در دیتاشیت BQB Approval و BT 4.0 برای آن ذکر شده است.

پشتیبانی از Bluetooth امکان استفاده از دستگاه‌های سازگار به‌عنوان یکی از منابع صوتی HomePlay را فراهم می‌کند.

پخش موسیقی از USB و NAS

HomePlay امکان پخش فایل‌های موسیقی از حافظه USB را دارد و یک پورت USB روی دستگاه تعبیه شده است.

همچنین امکان پخش از Network Attached Storage یا NAS سازگار با DLNA وجود دارد. به این ترتیب مجموعه موسیقی ذخیره‌شده روی شبکه داخلی ساختمان نیز می‌تواند به‌عنوان منبع پخش مورد استفاده قرار گیرد.

ورودی و خروجی Line

روی MZBOX-A50B.30 یک ورودی صوتی Line In با جک ۳٫۵ میلی‌متری وجود دارد که امکان اتصال منبع صوتی خارجی را فراهم می‌کند.

یک خروجی Line Out با جک ۳٫۵ میلی‌متری نیز روی دستگاه قرار گرفته است.

در دیاگرام صفحه دوم دیتاشیت، Line In، Line Out، LAN، USB، WPS و محل اتصال دو آنتن به‌صورت مجزا مشخص شده‌اند.

پشتیبانی از فرمت‌های صوتی متنوع

HomePlay قابلیت پخش فرمت‌های صوتی متداول را دارد و طبق دیتاشیت از فرمت‌های زیر پشتیبانی می‌کند:

MP3، WMA، AAC، AAC+، ALAC، FLAC، APE و WAV.

این تنوع فرمت امکان استفاده از فایل‌های صوتی مختلف را بدون محدودشدن به یک فرمت خاص فراهم می‌کند.

سرویس‌های موسیقی آنلاین

دیتاشیت HomePlay پشتیبانی از سرویس‌های آنلاین مختلفی مانند Pandora، Spotify، vTuner، Tidal، Qobuz، Rhapsody، iHeartRadio و TuneIn را ذکر کرده است.

این موارد بر اساس نسخه دیتاشیت سازنده هستند و در دسترس بودن هر سرویس می‌تواند به منطقه، وضعیت سرویس و نسخه نرم‌افزار وابسته باشد.

سازگار با Scene و Sequenceهای HDL

HomePlay با Room Scene و Sequenceهای HDL سازگار است.

این قابلیت امکان قرار دادن عملکردهای سیستم صوتی در ساختار سناریوهای هوشمند HDL را فراهم می‌کند و باعث می‌شود پخش موسیقی در کنار سایر عملکردهای تعریف‌شده ساختمان مدیریت شود.

تغذیه و اتصالات دستگاه

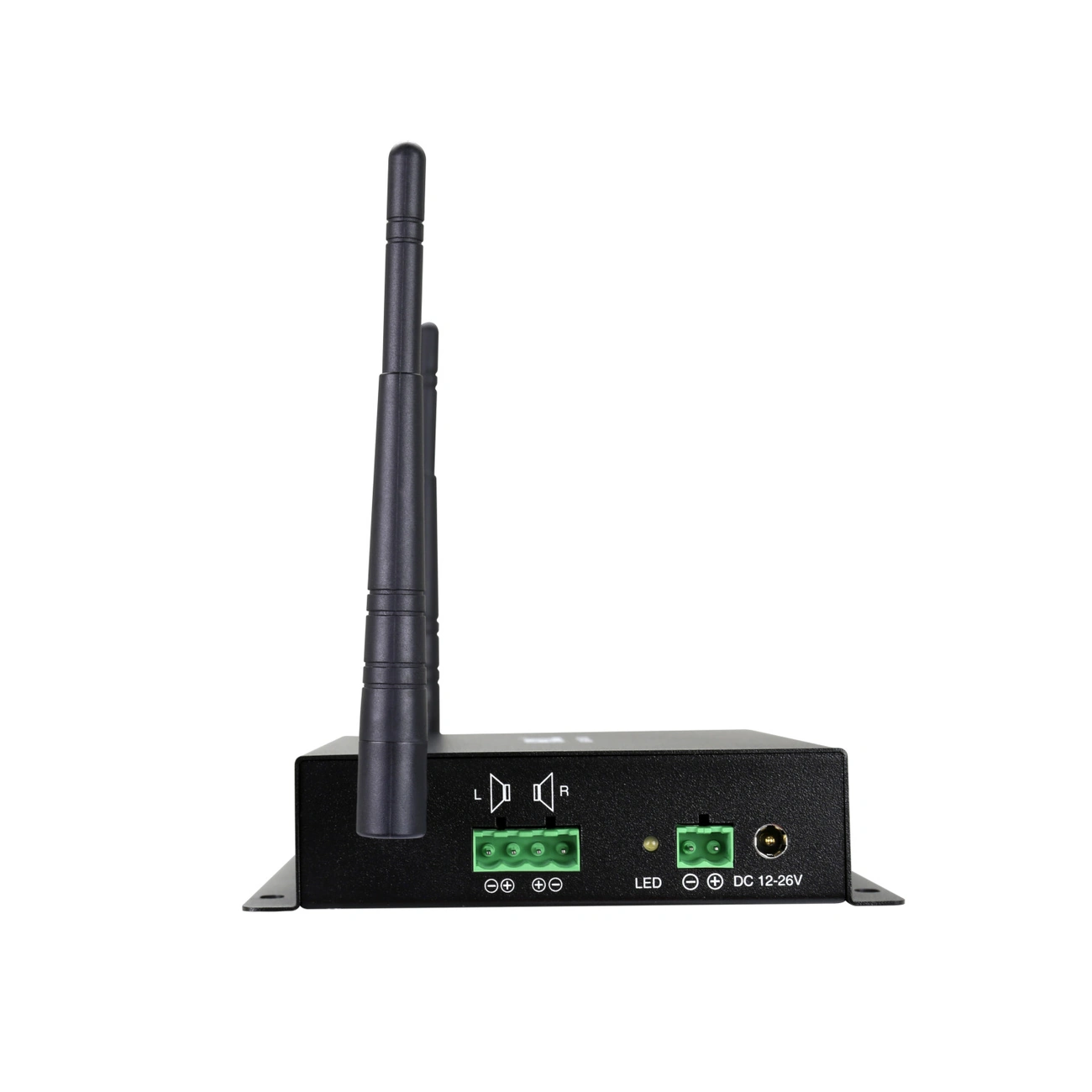

دیتاشیت برای دستگاه ورودی DC24V با جریان 3.3A را در جدول مشخصات ذکر کرده است. در دیاگرام اتصالات صفحه دوم نیز ورودی DC در محدوده 12 تا 26 ولت مشخص شده است.

از آنجا که این دو بخش دیتاشیت مقادیر متفاوتی ارائه می‌کنند، برای انتخاب منبع تغذیه بهتر است از منبع تغذیه ارائه‌شده توسط سازنده یا مشخصات درج‌شده روی خود دستگاه استفاده شود و مقدار حدسی دیگری برای آن در نظر گرفته نشود.

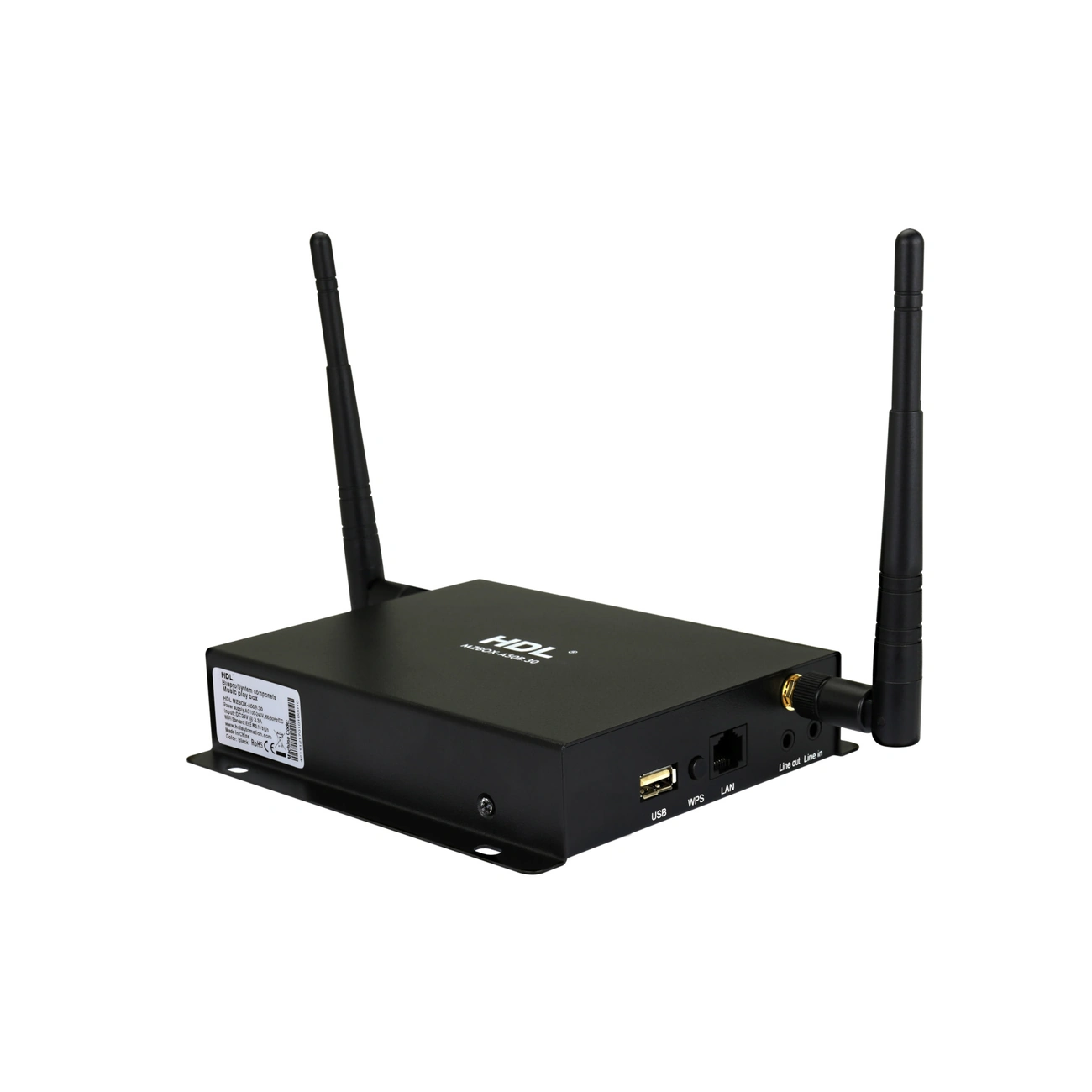

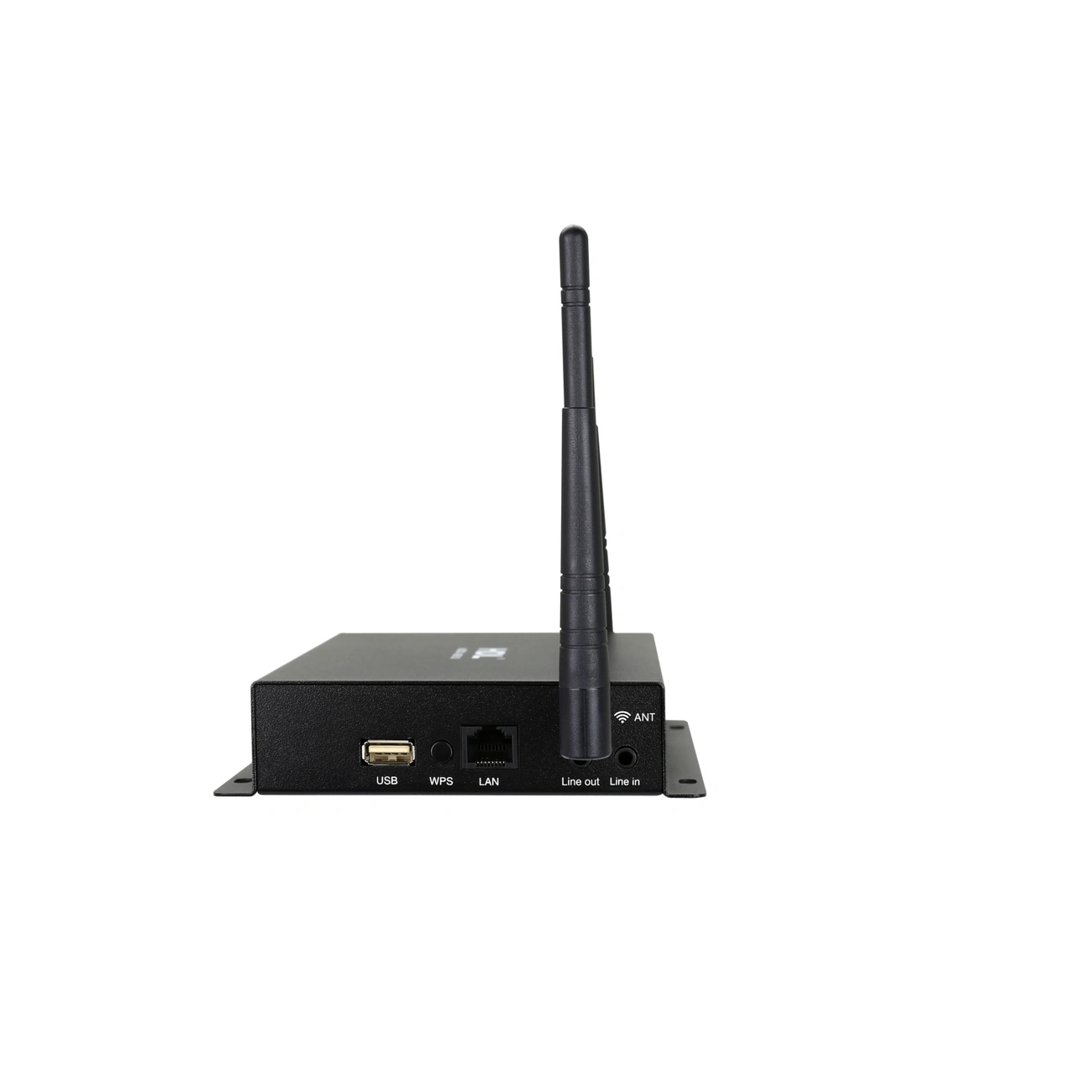

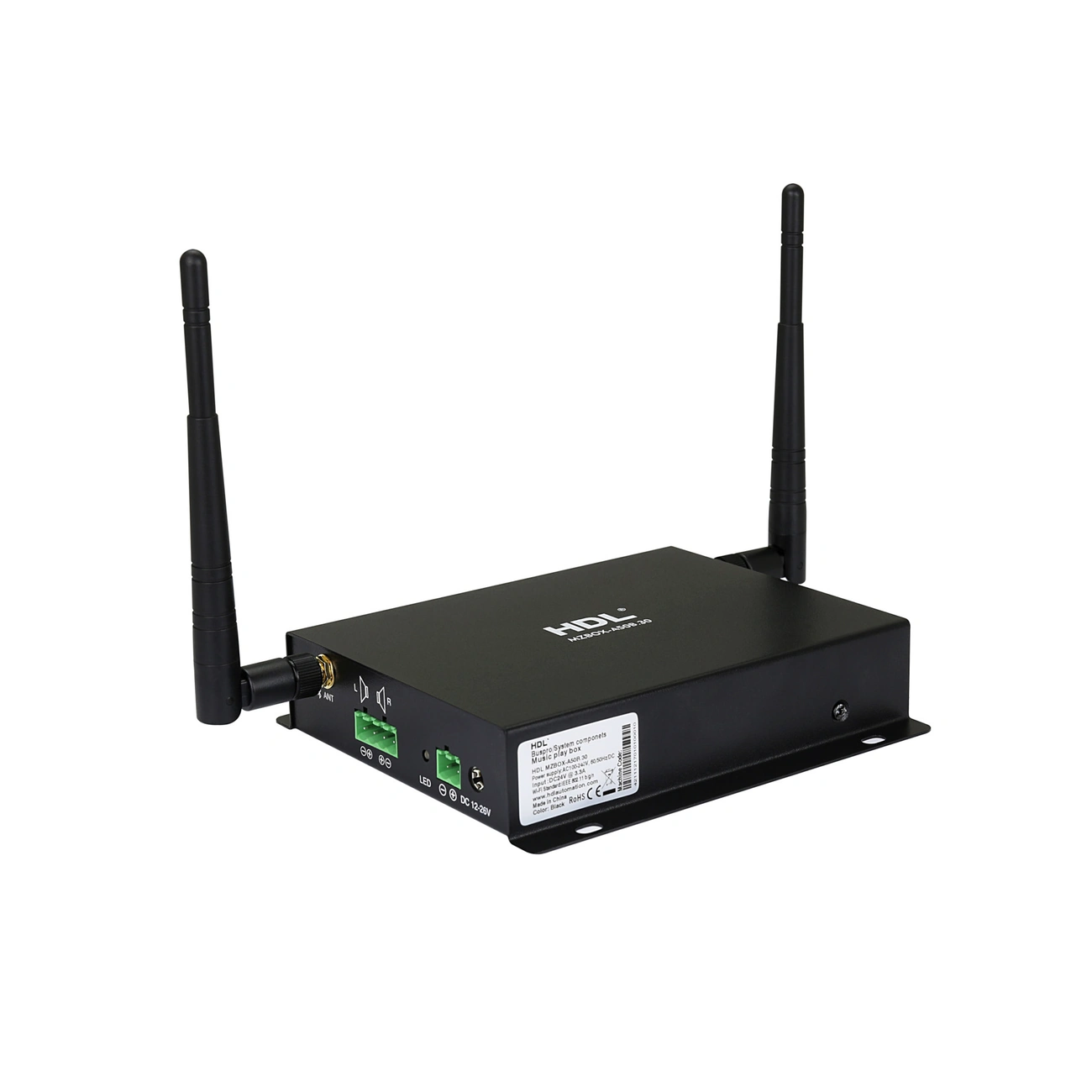

پورت‌ها و اتصالات اصلی دستگاه عبارت‌اند از:

• ورودی DC
• خروجی صوتی 4P5.08
• دو آنتن Wi-Fi
• Line In 3.5mm
• Line Out 3.5mm
• پورت LAN
• دکمه WPS
• پورت USB

طراحی و نصب

پلیر صوتی تحت شبکه HDL دارای ابعاد ۱۴۴ × ۱۱۲ × ۳۱ میلی‌متر است و ارتفاع آن با احتساب آنتن به ۱۸۴ میلی‌متر می‌رسد.

وزن دستگاه ۱٫۳ کیلوگرم و بدنه آن از شیشه، ABS و صفحه فولادی ساخته شده است. درجه حفاظت IP20 برای محصول اعلام شده است.

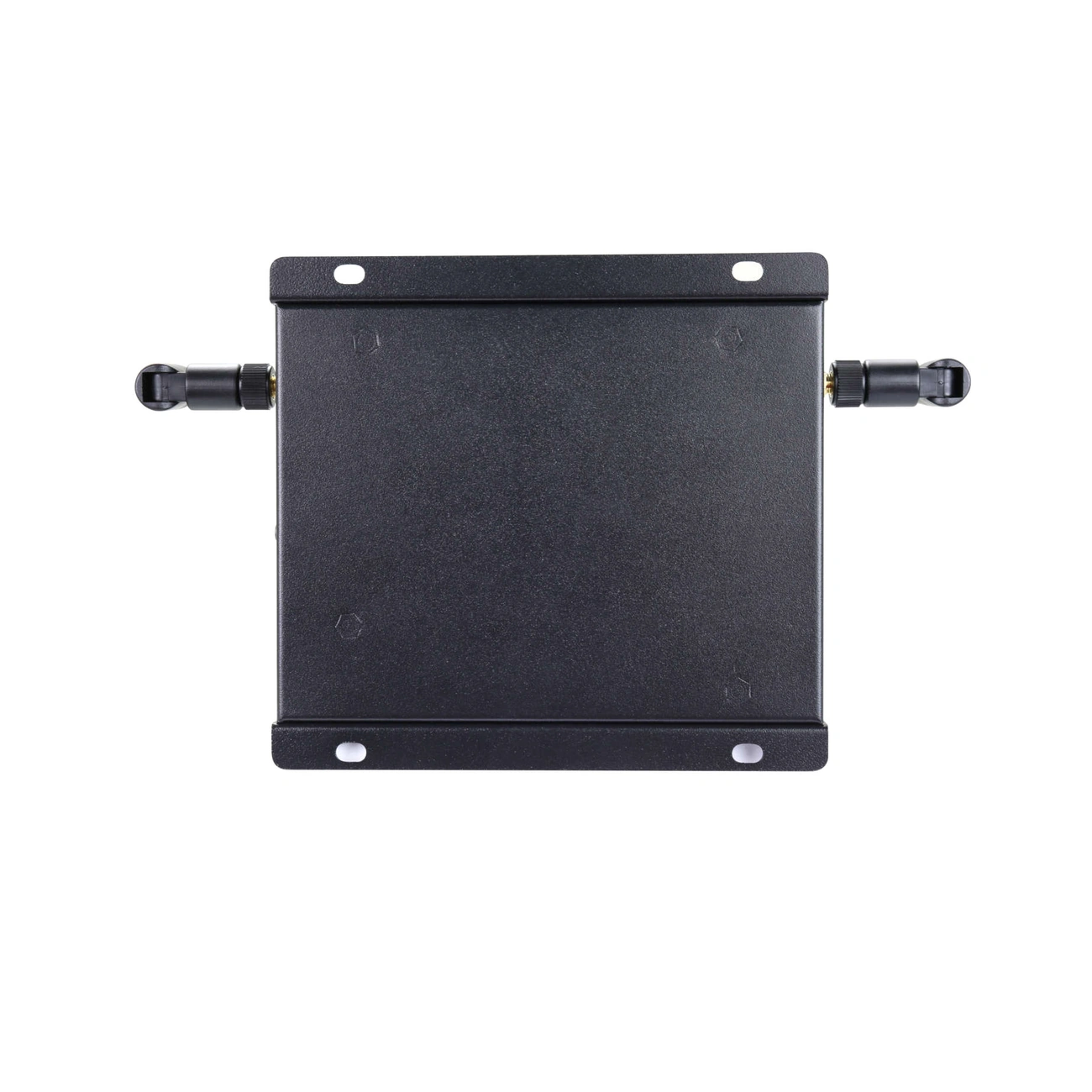

روش‌های نصب ذکرشده در دیتاشیت شامل قرارگیری رومیزی، نصب دیواری و نصب داخل DB Box هستند.

برای عملکرد صحیح دستگاه باید تهویه مناسب در نظر گرفته شود و از تماس آن با مایعات یا گازهای خورنده جلوگیری شود.

کاربردهای پلیر صوتی تحت شبکه HDL

پلیر صوتی تحت شبکه HDL مدل MZBOX-A50B.30 برای اجرای سیستم صوتی هوشمند و Multi-room در ساختمان طراحی شده است. کاربر می‌تواند موسیقی را از منابعی مانند Bluetooth، USB، NAS، ورودی Line و منابع تحت شبکه انتخاب و از طریق اپلیکیشن HDL On مدیریت کند.

آمپلی‌فایر داخلی استریو امکان اتصال مستقیم اسپیکرهای سازگار را فراهم می‌کند و اتصال Wi-Fi یا LAN نیز HomePlay را به شبکه ساختمان متصل می‌کند.

سازگاری با Room Scene و Sequenceهای HDL امکان هماهنگ‌کردن سیستم صوتی با سناریوهای هوشمند را فراهم می‌کند. در پروژه‌های چندفضایی نیز قابلیت Multi Source Multi Room Streaming برای مدیریت پخش صوت در فضاهای مختلف در نظر گرفته شده است.
