کنترلر DALI هوشمند HDL مدل MDL64-BP.53 یک ماژول DALI-2 مبتنی بر پروتکل HDL Buspro برای مدیریت حرفه‌ای سیستم روشنایی هوشمند است. این کنترلر امکان اتصال و مدیریت حداکثر ۶۴ درایور DALI را فراهم کرده و از کنترل تکی، گروهی، سناریو، Sequence، دیمر، تنظیم دمای رنگ و کنترل رنگ پشتیبانی می‌کند.

کنترلر DALI هوشمند HDL با قابلیت تعریف ۱۶ گروه مستقل و حداکثر ۲۵۶ سناریو، برای پروژه‌هایی مناسب است که تعداد زیادی چراغ یا درایور DALI باید به‌صورت یکپارچه در سیستم هوشمند HDL مدیریت شوند. بازخورد وضعیت، حفاظت اتصال کوتاه باس، ارتقای OTA و ارتباط مستقیم میان Buspro و DALI از دیگر قابلیت‌های مهم این مدل هستند.

ویژگی‌های کنترلر DALI هوشمند HDL

پشتیبانی از حداکثر ۶۴ درایور DALI

کنترلر DALI هوشمند HDL امکان اتصال و مدیریت حداکثر ۶۴ درایور DALI با عملکردهای مختلف را فراهم می‌کند.

این ویژگی امکان مدیریت تعداد زیادی از تجهیزات روشنایی سازگار با DALI را از طریق یک کنترلر مرکزی فراهم کرده و برای پروژه‌هایی با تعداد بالای نقاط روشنایی کاربردی است.

در بخش فنی راهنما، تعداد کل درایورهای پشتیبانی‌شده به‌صورت صریح ۶۴ عدد اعلام شده است.

پشتیبانی از استاندارد DALI-2

کنترلر DALI هوشمند HDL در راهنمای سازنده به‌عنوان یک ماژول کنترل دیمر DALI-2 معرفی شده است.

این کنترلر از یک سمت با پروتکل HDL Buspro و از سمت دیگر با تجهیزات DALI ارتباط برقرار می‌کند و در نتیجه امکان وارد کردن سیستم روشنایی DALI به زیرساخت کنترلی HDL را فراهم می‌سازد.

کنترل تکی تجهیزات روشنایی

این مدل از Single-loop Control پشتیبانی می‌کند.

به این ترتیب علاوه بر کنترل گروهی، امکان مدیریت تجهیزات روشنایی در ساختار کنترلی DALI نیز فراهم است و کاربر مجبور نیست تمام درایورها را صرفاً به‌صورت یک گروه واحد کنترل کند.

تعریف ۱۶ گروه مستقل

کنترلر DALI هوشمند HDL امکان تعریف حداکثر ۱۶ Zone یا Group را دارد.

هر یک از این گروه‌ها می‌توانند به‌صورت مستقل کنترل شوند. این قابلیت برای تفکیک سیستم روشنایی بر اساس فضا، کاربری یا طراحی پروژه کاربرد دارد.

برای مثال می‌توان تجهیزات روشنایی بخش‌های مختلف یک پروژه را در گروه‌های مستقل تعریف و سپس هر گروه را جداگانه مدیریت کرد.

حداکثر ۲۵۶ سناریوی روشنایی

برای هر یک از ۱۶ گروه مستقل می‌توان ۱۶ سناریو تعریف کرد.

در نتیجه ساختار دستگاه امکان تعریف حداکثر ۲۵۶ سناریو را فراهم می‌کند.

سناریوها برای ذخیره و اجرای وضعیت‌های مختلف روشنایی قابل استفاده هستند و می‌توانند متناسب با نیاز هر Zone یا Group تعریف شوند.

پشتیبانی از Sequence

کنترلر DALI هوشمند HDL از Sequence Control نیز پشتیبانی می‌کند.

طبق راهنمای سازنده، Sequence می‌تواند برای انتخاب سناریوهای مختلف از Areaهای متفاوت تنظیم شود. این قابلیت امکان اجرای ترتیبی یا سازمان‌یافته سناریوهای تعریف‌شده در سیستم روشنایی را فراهم می‌کند.

کنترل دیمر

این کنترلر از قابلیت Dimming برای درایورهای سازگار DALI پشتیبانی می‌کند.

به این ترتیب میزان روشنایی تجهیزات سازگار می‌تواند از طریق سیستم کنترلی تنظیم شود و کنترل روشنایی تنها به فرمان روشن و خاموش محدود نیست.

قابلیت واقعی هر چراغ یا درایور به امکانات تجهیز DALI متصل‌شده بستگی دارد.

کنترل دمای رنگ

یکی از قابلیت‌های مهم کنترلر DALI هوشمند HDL پشتیبانی از Color Temperature Control است.

در صورت استفاده از درایور و منبع نوری DALI سازگار، سیستم می‌تواند علاوه بر شدت روشنایی، دمای رنگ نور را نیز کنترل کند.

بنابراین وجود این قابلیت در کنترلر به معنی پشتیبانی خودکار تمام چراغ‌های DALI از تنظیم دمای رنگ نیست و تجهیز متصل نیز باید این عملکرد را داشته باشد.

کنترل رنگ

کنترلر DALI هوشمند HDL علاوه بر دیمر و تنظیم دمای رنگ، از Color Control نیز پشتیبانی می‌کند.

این قابلیت برای تجهیزات DALI دارای عملکرد کنترل رنگ قابل استفاده است و امکان مدیریت پارامترهای رنگ از طریق سیستم را فراهم می‌کند.

نوع و دامنه کنترل رنگ به قابلیت درایور یا تجهیز DALI متصل‌شده وابسته است.

بازخورد وضعیت

کنترلر DALI هوشمند HDL از Status Feedback پشتیبانی می‌کند.

این قابلیت امکان دریافت وضعیت از سیستم DALI را در ساختار کنترلی فراهم می‌کند و در پروژه‌هایی که مانیتورینگ وضعیت روشنایی اهمیت دارد، کاربردی است.

روی بدنه دستگاه نیز نشانگر مجزای DALI و Status قرار گرفته است.

حفاظت اتصال کوتاه باس

کنترلر دارای Bus Short Circuit Protection است.

این قابلیت برای حفاظت بخش باس در برابر شرایط اتصال کوتاه در نظر گرفته شده است. راهنمای سازنده جزئیات بیشتری درباره محدوده یا نحوه عملکرد این حفاظت ارائه نمی‌کند؛ بنابراین نباید آن را به حفاظت الکتریکی تمام تجهیزات متصل تعمیم داد.

قابلیت ارتقای OTA

کنترلر DALI هوشمند HDL از OTA Upgrade پشتیبانی می‌کند.

این قابلیت امکان به‌روزرسانی Firmware دستگاه را فراهم می‌کند. در راهنمای محصول نیز وضعیت به‌روزرسانی Firmware از طریق نشانگر Programming/Status قابل مشاهده است.

ارتباط HDL Buspro و DALI

کنترلر DALI هوشمند HDL از دو پروتکل HDL Buspro و DALI استفاده می‌کند.

در دیاگرام سیم‌کشی راهنما، ورودی برق 100 تا 240 ولت AC، رابط ارتباطی HDL Buspro و ترمینال‌های DALI+ و DALI- برای اتصال درایورهای DALI به‌صورت مجزا مشخص شده‌اند.

برای کابل‌کشی Buspro می‌توان از CAT5E یا کابل HDL Buspro استفاده کرد و سازنده روش اتصال Hand-in-Hand را پیشنهاد کرده است.

طبق راهنما، باس DALI الزام قطبیت ندارد؛ با این حال سیم‌کشی و نصب باید مطابق دیاگرام و الزامات فنی سازنده انجام شود.

تست و کنترل مستقیم از روی دستگاه

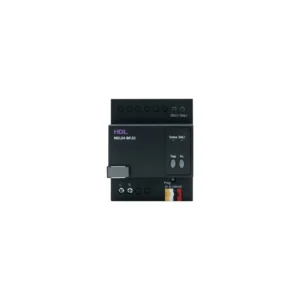

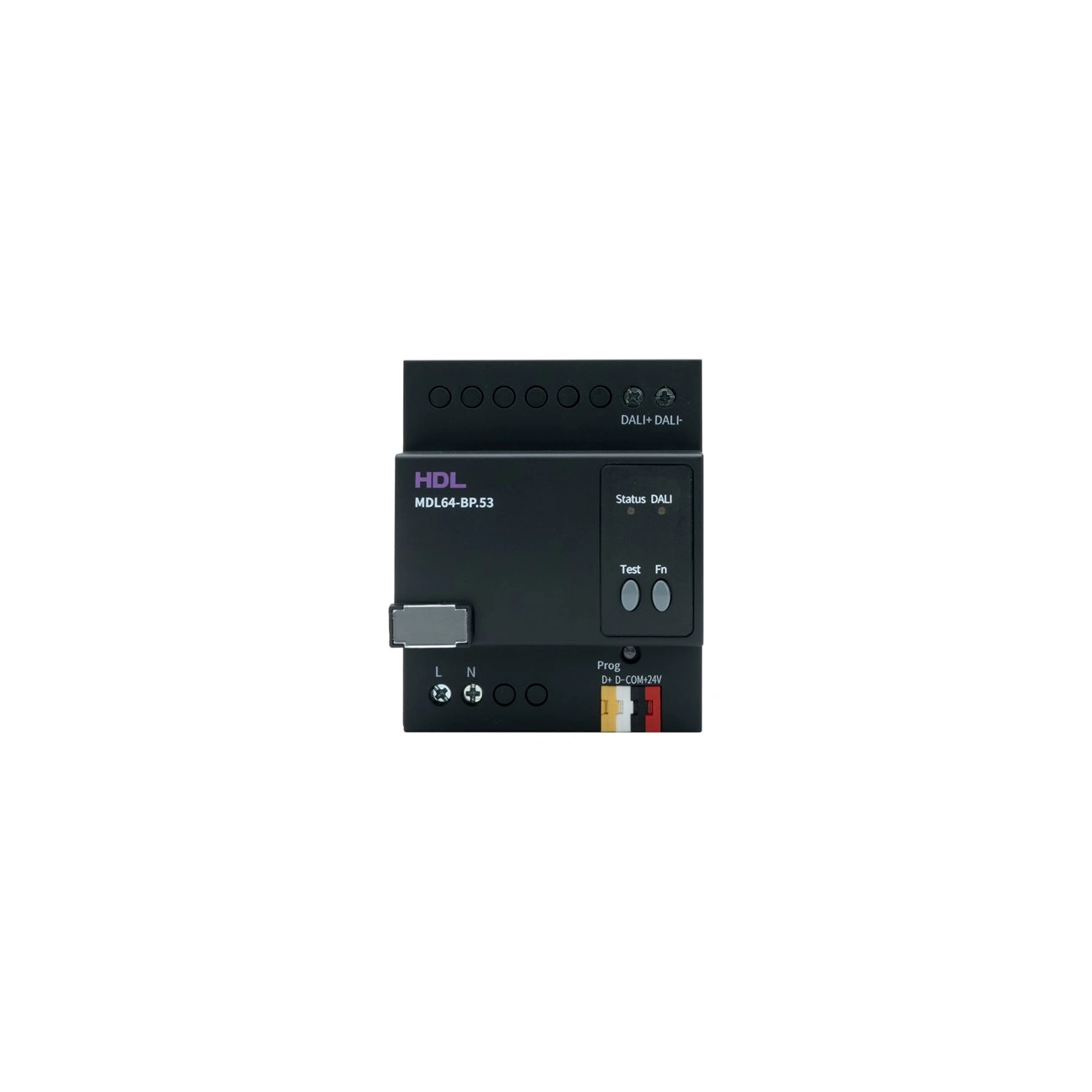

کنترلر DALI هوشمند HDL روی کنترلر دکمه‌های Fn، Test و Programming به همراه نشانگرهای Status و DALI قرار گرفته‌اند.

با فشردن کوتاه دکمه Fn می‌توان Broadcast Control را اجرا کرد. با یک بار فشردن، تمام چراغ‌های روی باس DALI روشن و با فشردن مجدد خاموش می‌شوند.

دکمه Test نیز برای تست Ballast و تخصیص مجدد آدرس‌ها در نظر گرفته شده است. با نگه داشتن Test به مدت ۳۰ ثانیه فرآیند Re-assign Address اجرا می‌شود.

برای اجرای All-lamp-flash Test نیز می‌توان دکمه Test را کوتاه فشار داد. اگر تست به‌صورت دستی متوقف نشود، پس از ۱۰ دقیقه به‌طور خودکار خاموش خواهد شد.

تغذیه و خروجی DALI

ولتاژ نامی بخش Buspro دستگاه ۲۴ ولت DC و جریان نامی آن ۱۵ میلی‌آمپر در ۲۴ ولت DC است.

ورودی برق دستگاه 100 تا 240 ولت AC با فرکانس 50/60Hz و جریان ۰٫۱ آمپر اعلام شده است.

خروجی DALI نیز 17V DC با جریان ۰٫۲۵ آمپر در جدول مشخصات فنی درج شده است.

این مقادیر مربوط به بخش‌های متفاوت دستگاه هستند و نباید ورودی AC، تغذیه Buspro و خروجی باس DALI با یکدیگر یکسان در نظر گرفته شوند.

طراحی و نصب روی ریل DIN

کنترلر DALI هوشمند HDL مدل MDL64-BP.53 برای نصب داخل تابلو برق و روی ریل DIN استاندارد ۳۵ میلی‌متری طراحی شده است.

ابعاد دستگاه ۷۲ × ۹۰ × ۶۴ میلی‌متر، وزن خالص آن ۳۳۸ گرم و جنس بدنه از Nylon و PC است. درجه حفاظت IP20 نیز برای محصول اعلام شده است.

در نصب دستگاه باید پیش از سیم‌کشی تمام منابع ولتاژ قطع شوند. پس از نصب و اتصال کابل‌ها نیز صحت و استحکام ترمینال‌ها باید بررسی شود.

کاربردهای کنترلر DALI هوشمند HDL

کنترلر DALI هوشمند HDL مدل MDL64-BP.53 برای اتصال سیستم روشنایی DALI به زیرساخت هوشمند HDL Buspro طراحی شده است و می‌تواند تا ۶۴ درایور DALI را مدیریت کند.

در پروژه‌هایی که روشنایی باید به‌صورت تکی یا گروهی مدیریت شود، امکان ایجاد ۱۶ گروه مستقل و تعریف سناریوهای متعدد انعطاف بالایی در طراحی سیستم ایجاد می‌کند. قابلیت‌های دیمر، کنترل دمای رنگ و رنگ نیز در صورت پشتیبانی تجهیزات DALI متصل قابل استفاده هستند.

پشتیبانی از Scene، Sequence، Status Feedback و کنترل هوشمند روشنایی، این مدل را برای پروژه‌های ساختمانی دارای تعداد زیاد تجهیزات DALI مناسب می‌کند. نصب دستگاه داخل تابلو و روی ریل DIN انجام می‌شود و ارتباط آن با سیستم HDL از طریق Buspro برقرار می‌شود.
