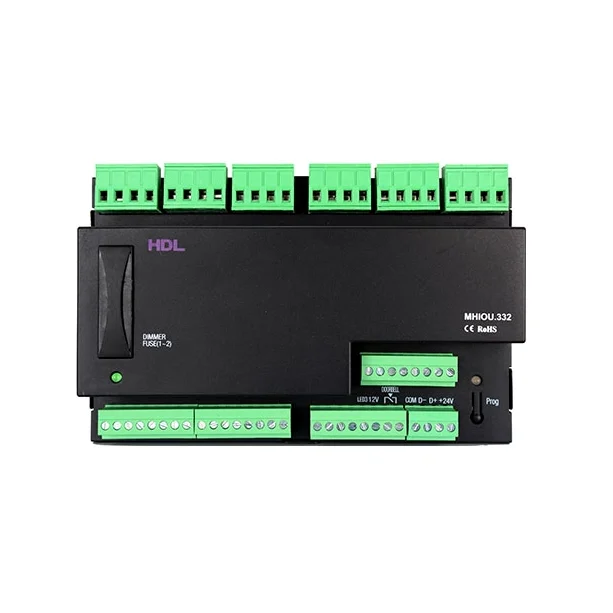

ماژول ورودی خروجی هتل HDL مدل MHIOU.432 یک ماژول ترکیبی برای کنترل تجهیزات و دریافت فرمان‌ها در سیستم هوشمند هتل است. این محصول در یک ماژول تابلویی، ۲ خروجی دیمر Leading Edge، هشت خروجی سوئیچ ۵ آمپر، دو کانال رله برای کنترل پرده، ۱۴ ورودی Dry Contact و بخش کنترل زنگ درب و نمایش وضعیت سرویس‌های اتاق را در اختیار سیستم قرار می‌دهد.

ماژول ورودی خروجی هتل HDL از طریق HDL Buspro با سیستم هوشمند ارتباط برقرار می‌کند و برای مدیریت روشنایی، پرده، ورودی‌های کنتاکت خشک و وضعیت‌های Wait، DND و Clean طراحی شده است. نصب روی ریل DIN و تجمیع چند عملکرد در یک ماژول، MHIOU.432 را به یک راهکار کاربردی برای تابلوهای کنترل اتاق هتل تبدیل می‌کند.

ویژگی‌های ماژول ورودی خروجی هتل HDL

دو کانال دیمر Leading Edge

کانال‌های ۱ و ۲ به‌عنوان خروجی دیمر Leading Edge در نظر گرفته شده‌اند.

طبق دیتاشیت، مجموع جریان این دو کانال نباید از ۲ آمپر بیشتر شود. بنابراین ظرفیت اعلام‌شده مربوط به مجموع دو خروجی دیمر است و نباید هر کانال را به‌صورت مستقل ۲ آمپر معرفی کرد.

نوع بار متصل به این خروجی‌ها باید با روش دیمر Leading Edge سازگار باشد.

هشت خروجی سوئیچ ۵ آمپر

کانال‌های ۳ تا ۱۰ خروجی Switch هستند و ظرفیت هر کانال ۵ آمپر اعلام شده است.

این خروجی‌ها برای قطع و وصل مدارهای سازگار در سیستم کنترل اتاق هتل استفاده می‌شوند. پیش از اتصال هر بار باید جریان مصرفی، نوع بار و الزامات حفاظتی مدار بررسی شود.

دو کانال رله برای کنترل پرده

کانال‌های ۱۱ و ۱۲ از نوع رله هستند و طبق دیاگرام سیم‌کشی سازنده می‌توان از آن‌ها برای کنترل پرده استفاده کرد.

در صفحه دوم دیتاشیت، نحوه استفاده از این دو کانال در مدار کنترل پرده به‌صورت شماتیک نمایش داده شده است.

دیتاشیت ظرفیت جریان مجزایی برای این دو رله اعلام نکرده است؛ بنابراین نباید بدون منبع تکمیلی مقدار آمپر مشخصی برای آن‌ها درج شود.

۱۴ ورودی Dry Contact

ماژول MHIOU.432 دارای ۱۴ ورودی Dry Contact است.

این ورودی‌ها امکان دریافت فرمان یا وضعیت از کنتاکت‌های خشک را در سیستم فراهم می‌کنند و محل اتصال هر ۱۴ کانال نیز در دیاگرام سیم‌کشی دستگاه مشخص شده است.

این کانال‌ها در دیتاشیت مشخصاً به‌عنوان ورودی معرفی شده‌اند و نباید به‌عنوان Dry Contact قابل تنظیم ورودی/خروجی معرفی شوند.

کنترل سرویس‌های Wait، DND و Clean

یکی از قابلیت‌های کاربردی این ماژول در پروژه‌های هتلی، مدیریت سه وضعیت خدمات اتاق است:

• Wait
• DND
• Clean

بخش کنترل داخلی زنگ درب می‌تواند این سه سرویس را از طریق کلید معمولی یا Universal Switch پنل هوشمند HDL کنترل کند.

کلیدهای ۱، ۲ و ۳ برای کنترل نشانگرهای Wait، DND و Clean استفاده می‌شوند و وضعیت سرویس‌ها روی بخش داخلی و خارجی زنگ درب نمایش داده می‌شود.

کنترل زنگ درب داخلی و خارجی

MHIOU.432 دارای بخش‌های مرتبط با کنترل زنگ درب داخلی و خارجی است.

طبق دیتاشیت، بخش Indoor Doorbell Control امکان کنترل سه سرویس اتاق را دارد. بخش Outdoor Doorbell Control نیز برای کنترل زنگ درب استفاده می‌شود.

در صورتی که وضعیت DND فعال باشد، زنگ درب خارجی قابل کنترل نیست. این منطق برای هماهنگ‌کردن وضعیت «مزاحم نشوید» با عملکرد زنگ اتاق در نظر گرفته شده است.

خروجی‌های نشانگر LED

این ماژول برای نمایش وضعیت سرویس‌های اتاق دارای خروجی‌های Indicator است.

سه نشانگر برای وضعیت‌های Wait، DND و Clean در بخش داخلی و سه نشانگر متناظر در بخش خارجی در دیاگرام صفحه دوم نمایش داده شده‌اند.

به این ترتیب وضعیت سرویس انتخاب‌شده می‌تواند در بخش داخلی و خارجی سیستم زنگ اتاق نمایش داده شود.

ارتباط HDL Buspro

ماژول ورودی خروجی هتل HDL مستقیماً از HDL Buspro برای ارتباط با سیستم استفاده می‌کند.

برای کابل‌کشی Buspro می‌توان از CAT5E یا کابل HDL Buspro/KNX با هادی مسی تک‌رشته ۰٫۸ میلی‌متری استفاده کرد.

روش اتصال Buspro نیز به‌صورت Hand-in-Hand اعلام شده است. کابل‌های قدرت و Buspro باید در مسیرهای جداگانه اجرا شوند.

تنظیم آدرس از طریق Buspro

روی ماژول دکمه Programming قرار دارد.

با نگه داشتن این دکمه به مدت ۳ ثانیه، امکان خواندن و تغییر آدرس ماژول از طریق نرم‌افزار HDL Buspro فراهم می‌شود.

این قابلیت برای شناسایی و پیکربندی ماژول در شبکه Buspro پروژه استفاده می‌شود.

تغذیه و مصرف دستگاه

ماژول MHIOU.432 با ولتاژ ۱۵ تا ۳۰ ولت DC کار می‌کند.

مصرف جریان آن در ۲۴ ولت DC به‌صورت زیر اعلام شده است:

• مصرف استاتیک: ۲۵ میلی‌آمپر
• مصرف دینامیک: ۲۵۰ میلی‌آمپر

در محاسبه ظرفیت منبع تغذیه Buspro باید مصرف دینامیک این ماژول همراه با مصرف سایر تجهیزات شبکه در نظر گرفته شود.

طراحی و نصب داخل تابلو برق

ماژول ورودی خروجی هتل HDL مدل MHIOU.432 برای نصب داخل تابلو برق طراحی شده و روی ریل DIN استاندارد ۳۵ میلی‌متری نصب می‌شود.

ابعاد دستگاه ۱۴۴ × ۹۰ × ۵۶٫۳ میلی‌متر، وزن خالص آن ۳۷۵ گرم و درجه حفاظت آن IP20 است.

در صفحه دوم دیتاشیت، دیاگرام سیم‌کشی محل ۱۴ ورودی Dry Contact، کنترل زنگ داخلی و خارجی، نشانگرهای سه سرویس، Buspro و دو رله کنترل پرده را به‌صورت مجزا نمایش می‌دهد.

در هنگام نصب باید کابل‌های قدرت و Buspro از یکدیگر جدا باشند، از ورود برق AC به Buspro جلوگیری شود و گشتاور بستن پیچ‌ها بیشتر از ۰٫۴ نیوتن‌متر نباشد.

کاربردهای ماژول ورودی خروجی هتل HDL

ماژول ورودی خروجی هتل HDL برای تجمیع چند عملکرد مهم اتاق هتل در یک ماژول طراحی شده است. خروجی‌های دیمر و سوئیچ امکان مدیریت مدارهای روشنایی سازگار را فراهم می‌کنند و دو رله مجزا نیز برای کنترل پرده در نظر گرفته شده‌اند.

۱۴ ورودی Dry Contact برای دریافت فرمان‌ها یا وضعیت‌های موردنیاز سیستم قابل استفاده هستند. در کنار آن، بخش کنترل زنگ درب و نشانگرهای Wait، DND و Clean امکان پیاده‌سازی عملکردهای متداول خدمات اتاق هتل را فراهم می‌کند.

این ماژول مستقیماً با HDL Buspro ارتباط دارد و برای نصب داخل تابلو برق طراحی شده است. نوع بار، ظرفیت خروجی و روش سیم‌کشی هر کانال باید پیش از اجرا مطابق دیتاشیت و طراحی پروژه بررسی شود.
