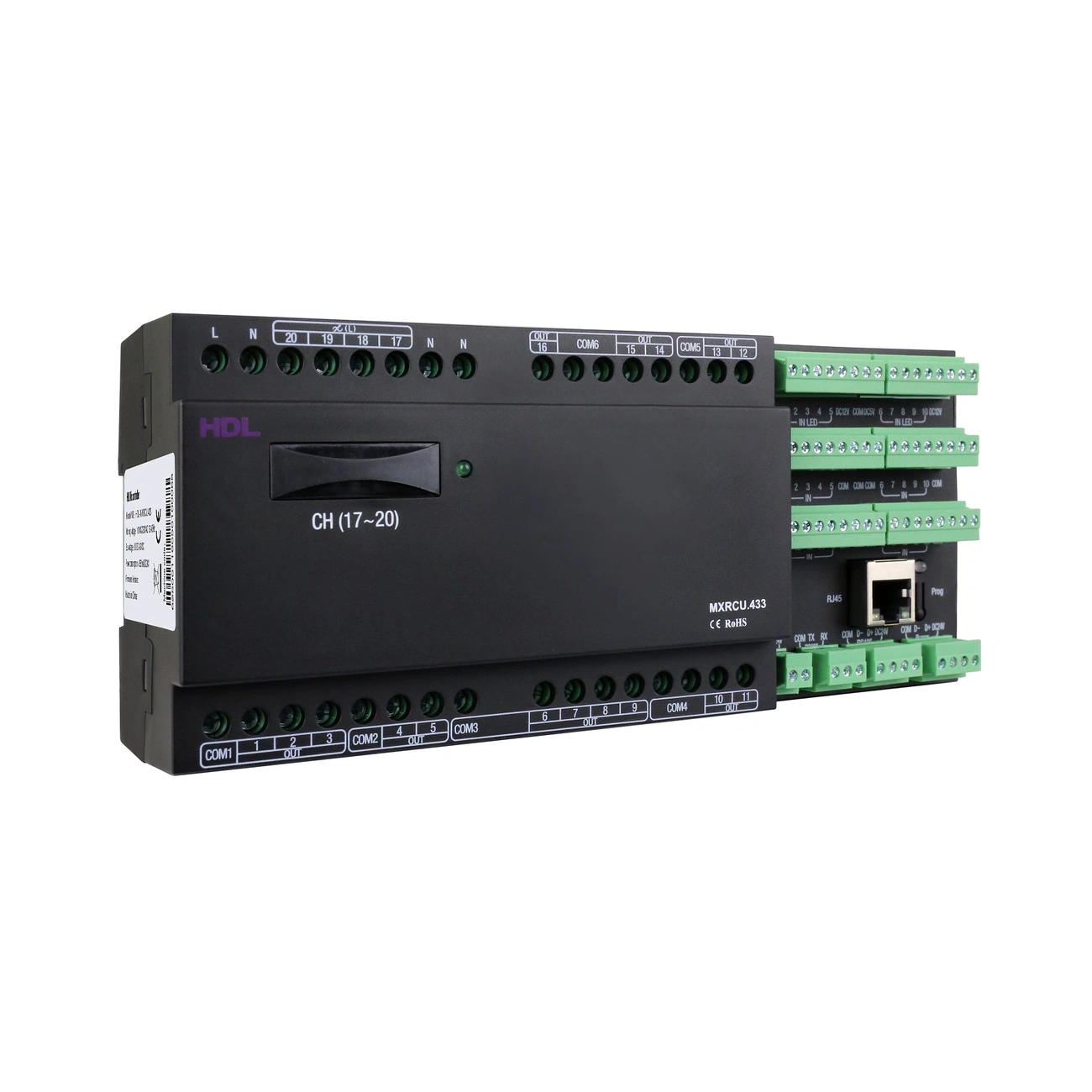

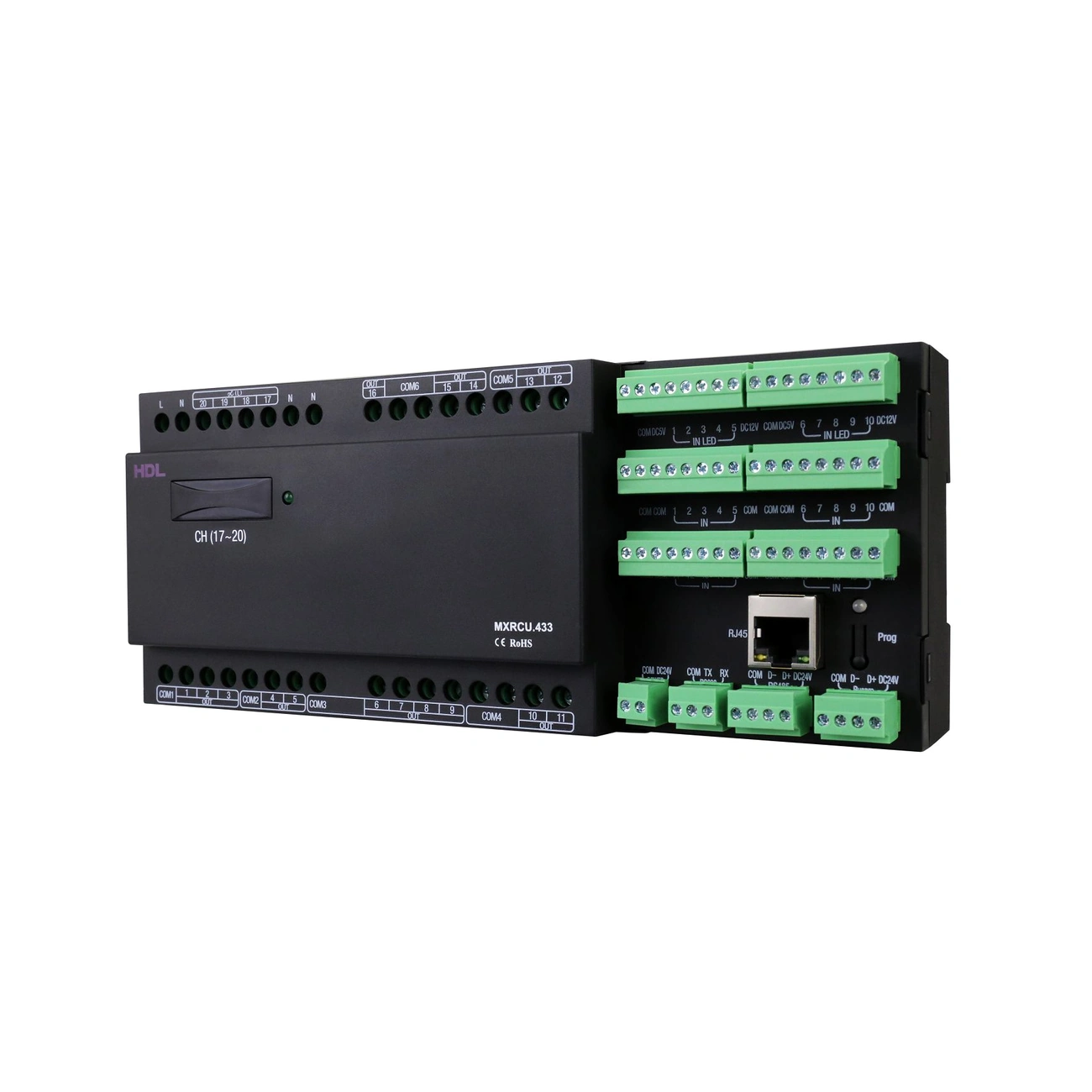

ماژول میکس ۲۲ کانال HDL مدل MHRCU.433

ماژول میکس ۲۲ کانال HDL مدل MHRCU.433

ماژول میکس ۲۲ کانال HDL مدل MHRCU.433 یک کنترلر ترکیبی تابلویی با قابلیت Gateway برای مدیریت مدارهای مختلف در سیستم هوشمند ساختمان است. این ماژول ۲۲ کانال خروجی شامل ۱۷ خروجی رله و ۵ خروجی دیمر، ۲۴ ورودی Dry Contact و ۱۱ خروجی نشانگر LED را در اختیار سیستم قرار می‌دهد و از طریق HDL Buspro و شبکه UDP/IP با سایر بخش‌های سیستم ارتباط برقرار می‌کند.

ماژول میکس ۲۲ کانال HDL با ترکیب رله‌های ۵ و ۱۰ آمپر و دیمرهای ۱ آمپر، امکان مدیریت چند نوع مدار را در یک ماژول فراهم می‌کند. پشتیبانی از ۱۲ سناریو، رابط شبکه RJ45 و نصب روی ریل DIN از دیگر قابلیت‌های این مدل است.

ویژگی‌های ماژول میکس ۲۲ کانال HDL

۲۲ کانال خروجی ترکیبی

ماژول میکس ۲۲ کانال HDL دارای ۲۲ خروجی است که از کانال CH1 تا CH22 شماره‌گذاری شده‌اند.

ساختار کانال‌ها شامل سه گروه اصلی است:

• CH1 تا CH13: خروجی رله ۵ آمپر
• CH14 تا CH17: خروجی رله ۱۰ آمپر
• CH18 تا CH22: خروجی دیمر ۱ آمپر

در نتیجه دستگاه مجموعاً دارای ۱۷ خروجی رله و ۵ خروجی دیمر است.

ظرفیت کانال‌ها یکسان نیست و نوع بار و جریان مصرفی هر مدار باید پیش از اتصال با مشخصات خروجی مربوطه تطبیق داده شود.

۱۳ کانال رله ۵ آمپر

کانال‌های CH1 تا CH13 خروجی رله هستند و ظرفیت هر کانال ۵ آمپر اعلام شده است.

در دیتاشیت، لامپ رشته‌ای، لامپ هالوژن و هالوژن ولتاژ پایین به‌عنوان نمونه بارهای این خروجی‌ها ذکر شده‌اند.

نوع بار، جریان راه‌اندازی و ظرفیت مدار حفاظتی باید پیش از استفاده بررسی شود و نباید صرفاً بر اساس جریان نامی رله، هر نوع بار ۵ آمپری را بدون بررسی به کانال متصل کرد.

۴ کانال رله ۱۰ آمپر

کانال‌های CH14 تا CH17 نیز خروجی رله هستند و ظرفیت هر کانال ۱۰ آمپر است.

برای این کانال‌ها نیز بارهای رشته‌ای، هالوژن و هالوژن ولتاژ پایین در دیتاشیت ذکر شده‌اند.

وجود چهار خروجی ۱۰ آمپر امکان استفاده از ظرفیت بالاتر نسبت به کانال‌های CH1 تا CH13 را فراهم می‌کند، اما هر کانال همچنان باید متناسب با بار واقعی پروژه انتخاب شود.

۵ کانال دیمر ۱ آمپر

کانال‌های CH18 تا CH22 خروجی دیمر هستند و ظرفیت هر کانال ۱ آمپر اعلام شده است.

این خروجی‌ها دارای حفاظت اتصال کوتاه هستند و برای هر کانال فیوز قابل تعویض در نظر گرفته شده است. اگر اتصال کوتاه رخ دهد یا فیوز دچار مشکل شود، نشانگر فیوز چشمک می‌زند.

دیتاشیت نوع دقیق تکنولوژی دیمر مانند Leading Edge یا Trailing Edge را مشخص نکرده است؛ بنابراین نباید نوع دیمر را بدون سند تکمیلی به محصول نسبت داد.

حفاظت اتصال کوتاه در کانال‌های دیمر

پنج کانال دیمر دارای حفاظت اتصال کوتاه هستند.

فیوز این بخش قابل تعویض است و نشانگر مخصوص فیوز، وضعیت خطا را نمایش می‌دهد. سازنده تأکید کرده است هنگام تعویض فیوز، برق دستگاه قطع شود.

طبق دیتاشیت، فیوز باید از نوع aR باشد و جریان آن نباید از ۱۰ آمپر بیشتر شود.

۲۴ ورودی Dry Contact

ماژول MHRCU.433 دارای ۲۴ ورودی Dry Contact است.

این ورودی‌ها در نقشه سیم‌کشی صفحه دوم به‌صورت چهار گروه ترمینال در سمت راست ماژول نمایش داده شده‌اند و می‌توانند برای دریافت وضعیت کنتاکت‌های خشک در سیستم استفاده شوند.

دیتاشیت این ۲۴ کانال را مشخصاً «Dry Contact Inputs» معرفی کرده است؛ بنابراین برخلاف برخی مدل‌های جدیدتر HDL، نباید آن‌ها را ورودی/خروجی قابل تنظیم معرفی کرد.

۱۱ خروجی نشانگر LED

این مدل دارای ۱۱ خروجی برای نشانگرهای LED کلیدهای عمومی است.

طبق دیاگرام صفحه دوم، هنگامی که Dry Contact بسته شود، LED متناظر روشن می‌شود و در حالت باز بودن کنتاکت، LED خاموش خواهد بود.

برای این بخش در نقشه، مقاومت پیشنهادی ۱ کیلو‌اهم و ۵ کیلو‌اهم ذکر شده است.

پشتیبانی از ۱۲ سناریو

ماژول میکس ۲۲ کانال HDL از ۱۲ سناریو پشتیبانی می‌کند.

این قابلیت امکان تعریف مجموعه‌ای از فرمان‌های کنترلی را در سیستم فراهم می‌کند. جزئیات تعداد اهداف هر سناریو یا زمان اجرای سناریوها در دیتاشیت ارسالی مشخص نشده است؛ بنابراین عدد یا قابلیت اضافه‌ای برای آن‌ها در نظر گرفته نمی‌شود.

قابلیت Gateway

دیتاشیت MHRCU.433 را یک ماژول دارای Gateway Function معرفی می‌کند.

این محصول دارای رابط HDL Buspro و RJ45 است و رابط شبکه RJ45 آن از UDP/IP استفاده می‌کند. بنابراین ماژول علاوه بر عملکرد کنترل ترکیبی، امکان ارتباط شبکه‌ای با سیستم را نیز فراهم می‌کند.

جزئیات پروتکل یا API برای اتصال مستقیم نرم‌افزارهای شخص ثالث در این دیتاشیت ارائه نشده است و نباید چنین قابلیتی بدون سند تکمیلی به محصول نسبت داده شود.

ارتباط RJ45 و UDP/IP

پورت RJ45 دستگاه از رابط شبکه UDP/IP استفاده می‌کند.

تنظیمات پیش‌فرض شبکه عبارت‌اند از:

• IP: 192.168.10.250
• Router IP: 192.168.10.1
• Port: 6000
• MAC: H-D-L-85-85-85

Network Segment ماژول باید با کامپیوتر مورد استفاده یکسان باشد.

همچنین سازنده تأکید کرده است که IP و MAC Address تجهیزات در شبکه IP باید منحصربه‌فرد باشند.

ارتباط HDL Buspro

ماژول میکس ۲۲ کانال HDL از HDL Buspro برای ارتباط با سیستم استفاده می‌کند.

برای کابل‌کشی می‌توان از CAT5E یا کابل HDL Buspro/KNX با هادی مسی تک‌رشته ۰٫۸ میلی‌متری استفاده کرد. اتصال Buspro نیز به‌صورت سری یا Hand-in-Hand انجام می‌شود.

قطر هادی تک‌رشته قابل استفاده برای ترمینال Buspro در جدول مشخصات بین ۰٫۷۵ تا ۰٫۸۵ میلی‌متر اعلام شده است.

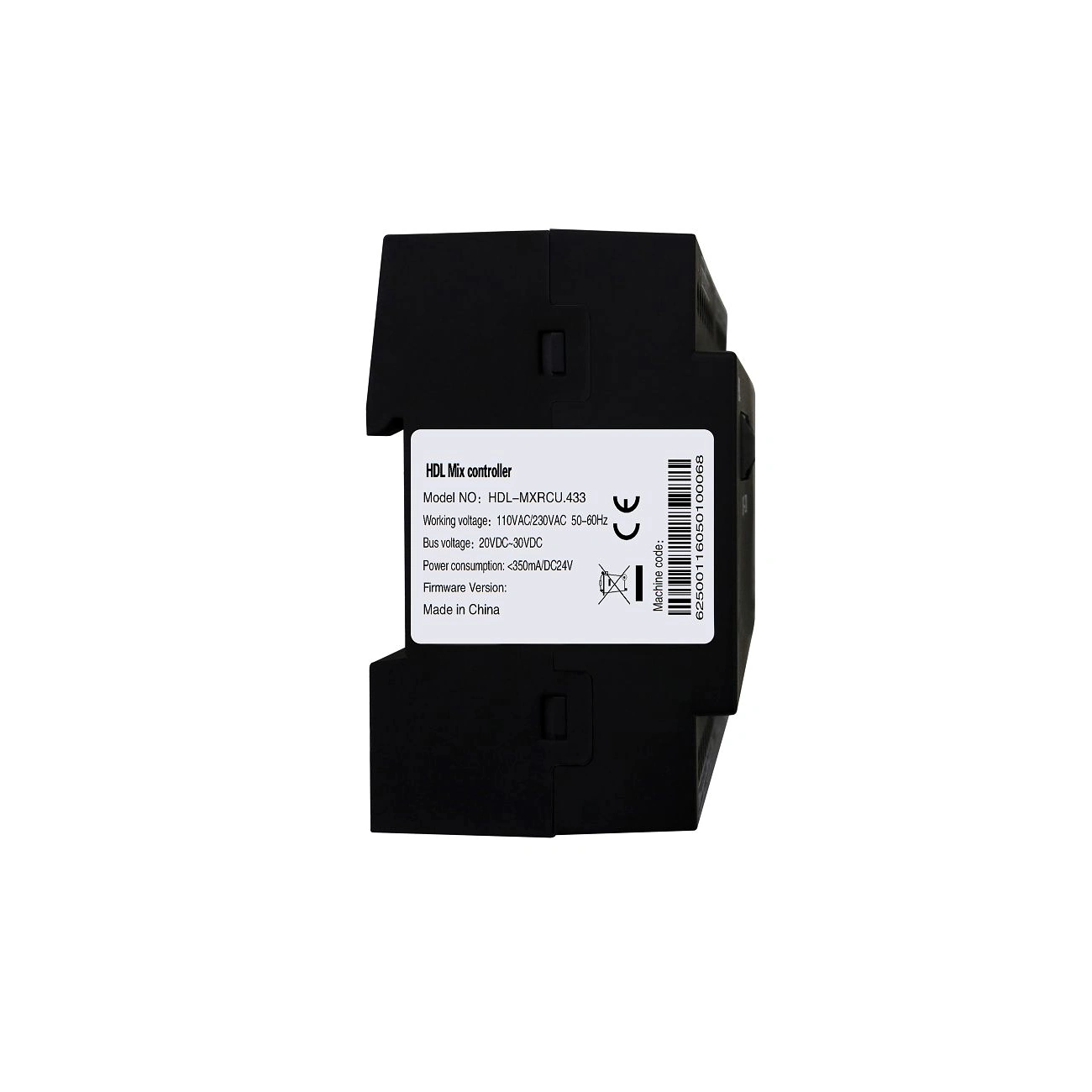

تغذیه و مصرف ماژول

ولتاژ کاری MHRCU.433 بین ۲۰ تا ۳۰ ولت DC است.

مصرف دستگاه در ولتاژ ۲۴ ولت DC به‌صورت زیر اعلام شده است:

• مصرف استاتیک: ۶۰ میلی‌آمپر
• مصرف دینامیک: ۳۰۰ میلی‌آمپر

در طراحی منبع تغذیه Buspro باید مصرف دینامیک دستگاه و سایر تجهیزات متصل به شبکه در نظر گرفته شود.

در جدول پارامترهای الکتریکی همچنین یک TRIAC با ظرفیت ۱۶ آمپر و حداقل بار ۳۰ وات ذکر شده است. دیتاشیت ارسالی نقش و اتصال این TRIAC را در بخش توضیحات عملکرد یا دیاگرام سیم‌کشی به‌طور شفاف تشریح نکرده است؛ بنابراین نباید آن را به‌عنوان یکی از ۲۲ کانال اصلی یا یک خروجی مستقل با کاربرد مشخص معرفی کرد.

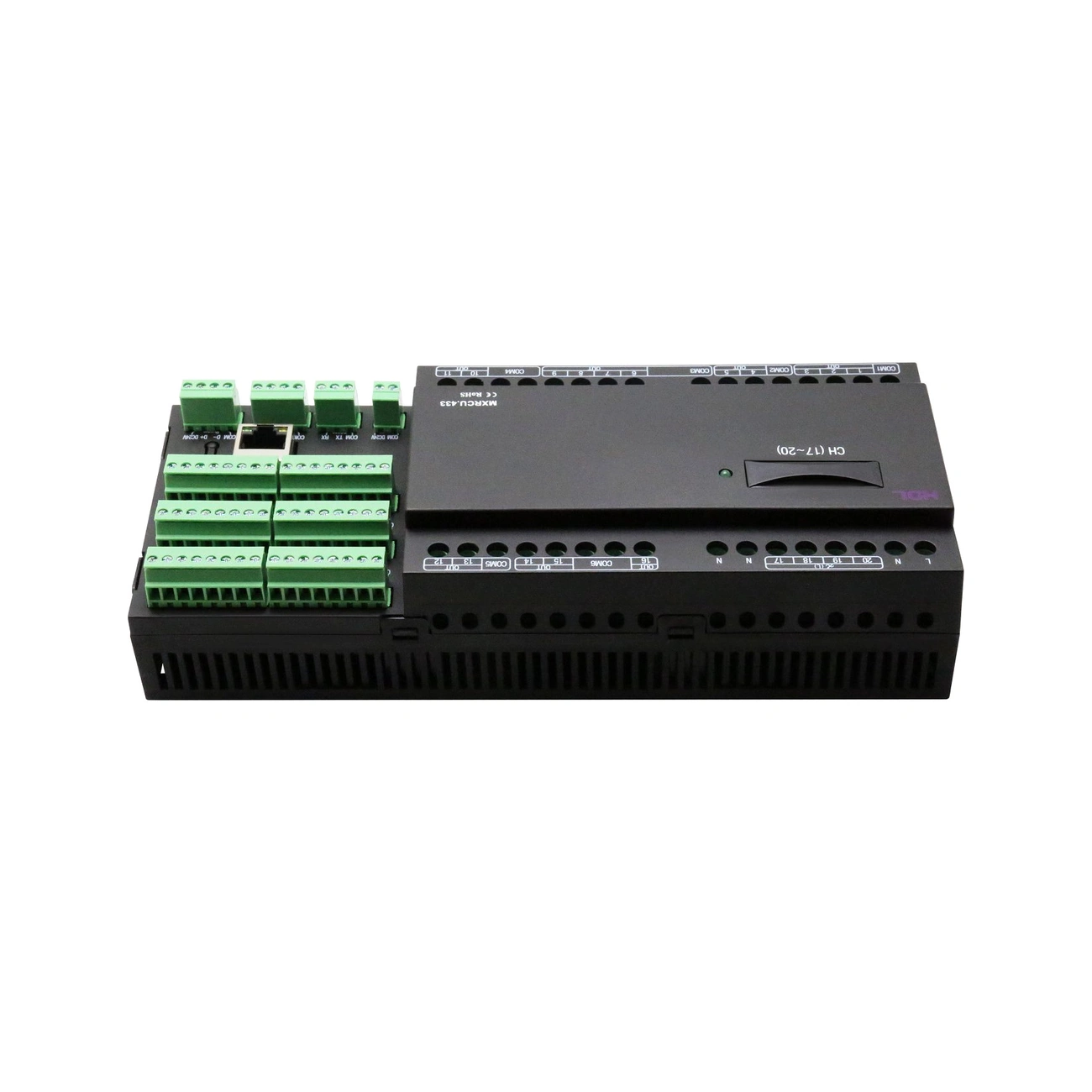

طراحی و نصب روی ریل DIN

ماژول MHRCU.433 دارای ابعاد ۲۱۶ × ۹۰ × ۵۶ میلی‌متر و وزن خالص ۷۲۵ گرم است.

بدنه دستگاه از نایلون ساخته شده و درجه حفاظت IP20 دارد. نصب محصول روی ریل DIN استاندارد ۳۵ میلی‌متری و داخل تابلو توزیع انجام می‌شود.

برای کابل ورودی AC سطح مقطع ۲٫۵ تا ۴ میلی‌متر مربع و برای کابل بار سطح مقطع ۱٫۵ تا ۲٫۵ میلی‌متر مربع اعلام شده است.

حداکثر گشتاور بستن پیچ‌ها ۰٫۴ نیوتن‌متر است. همچنین باید از ورود ولتاژ AC به سیم Buspro جلوگیری شود، تجهیزات در معرض مایعات یا گازهای خورنده قرار نگیرند و تهویه مناسب داخل تابلو فراهم شود.

کاربردهای ماژول میکس ۲۲ کانال HDL

ماژول میکس ۲۲ کانال HDL برای پروژه‌هایی طراحی شده است که به ترکیبی از خروجی‌های رله‌ای، دیمر، ورودی‌های Dry Contact و نشانگرهای LED در یک ماژول مرکزی نیاز دارند.

۱۳ رله ۵ آمپر و ۴ رله ۱۰ آمپر برای قطع و وصل بارهای سازگار در نظر گرفته شده‌اند و پنج خروجی ۱ آمپر نیز وظیفه دیمر را بر عهده دارند. ۲۴ ورودی Dry Contact برای دریافت وضعیت کنتاکت‌ها و ۱۱ خروجی LED برای نمایش وضعیت قابل استفاده هستند.

وجود HDL Buspro و رابط شبکه UDP/IP نیز امکان ارتباط ماژول با زیرساخت کنترلی و شبکه پروژه را فراهم می‌کند. برای اجرای صحیح، ظرفیت هر کانال، نوع بار و الزامات حفاظتی باید به‌صورت جداگانه بررسی شوند.
