ماژول میکس ۲۲ کانال HDL مدل MHMIX22.232

ماژول میکس ۲۲ کانال HDL مدل MHMIX22.232

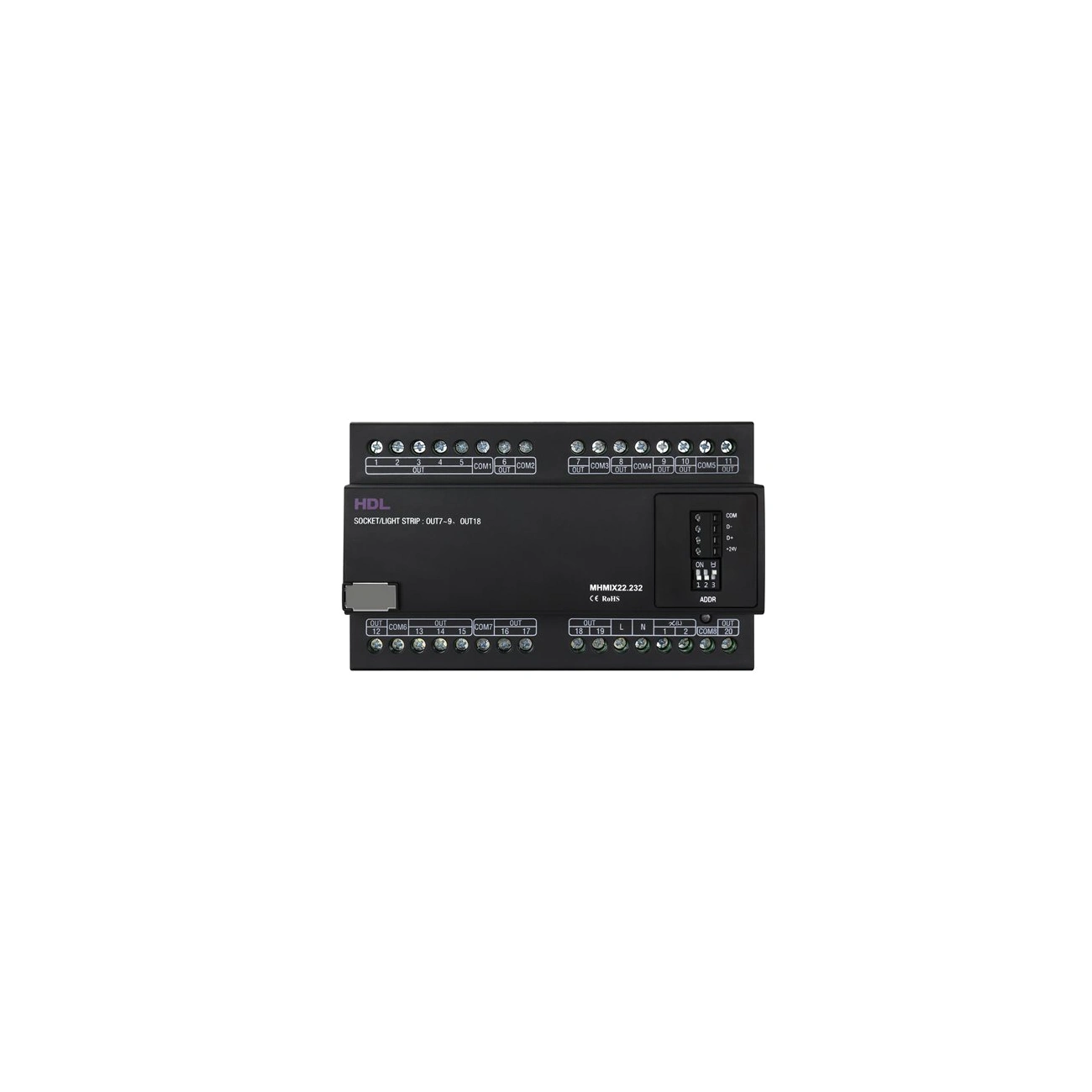

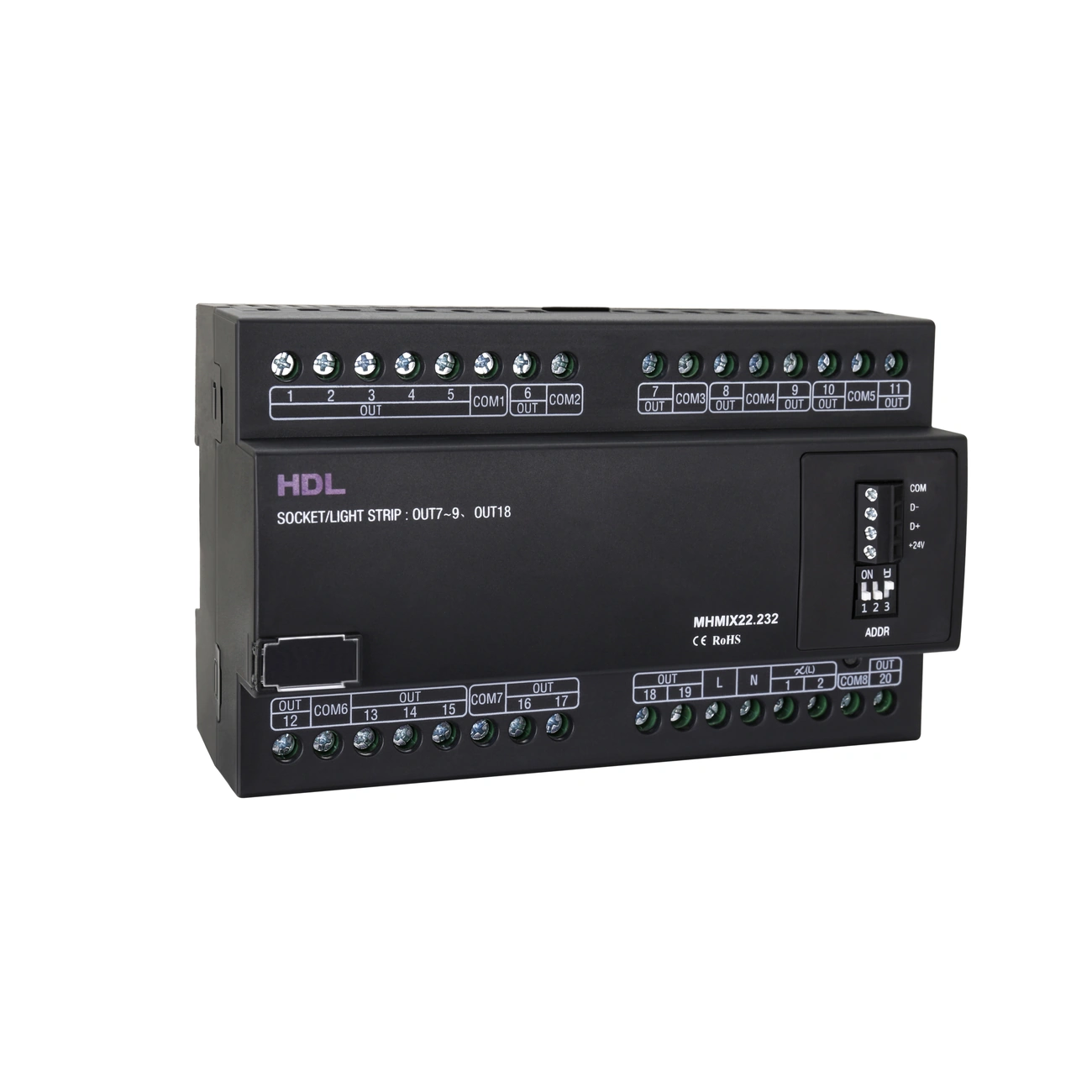

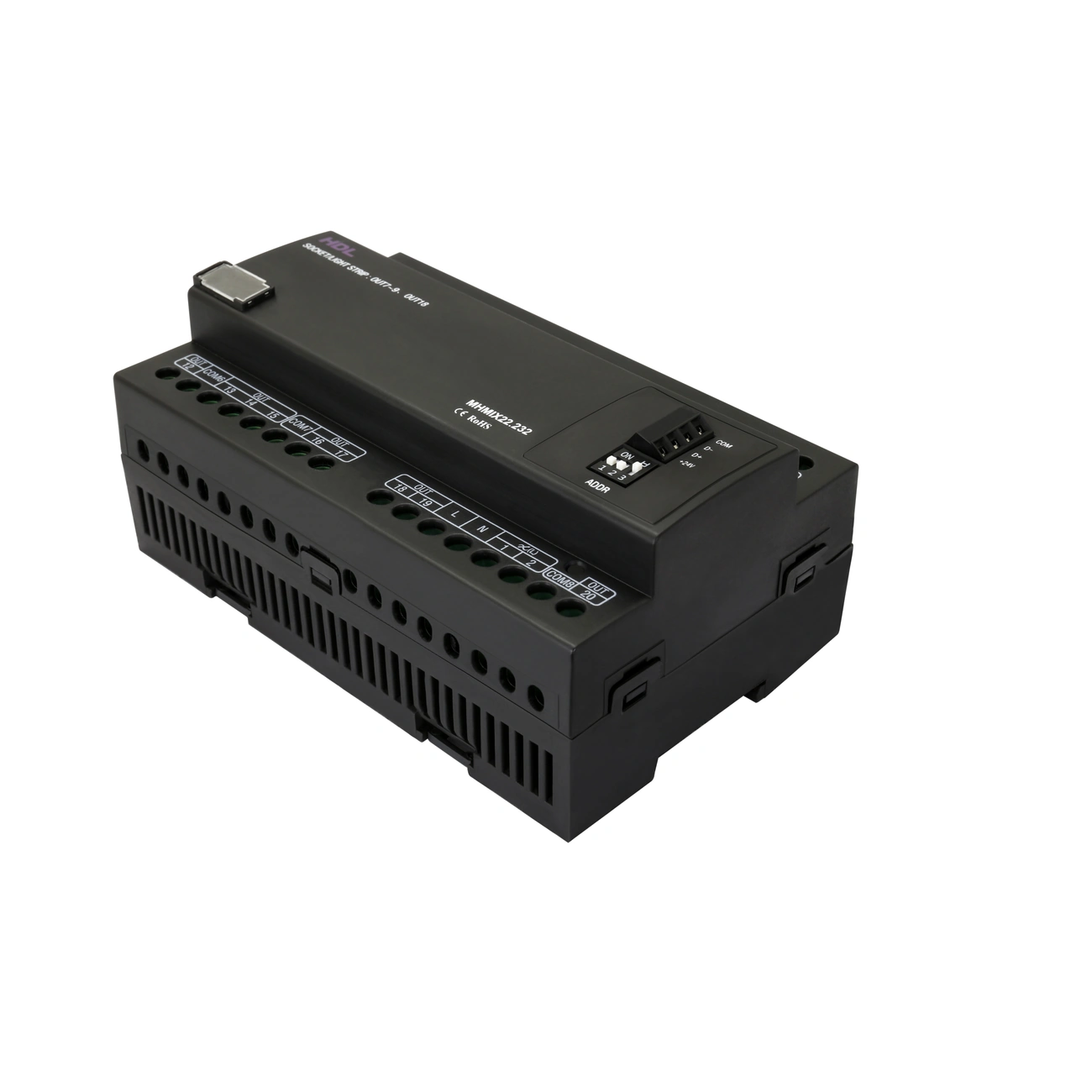

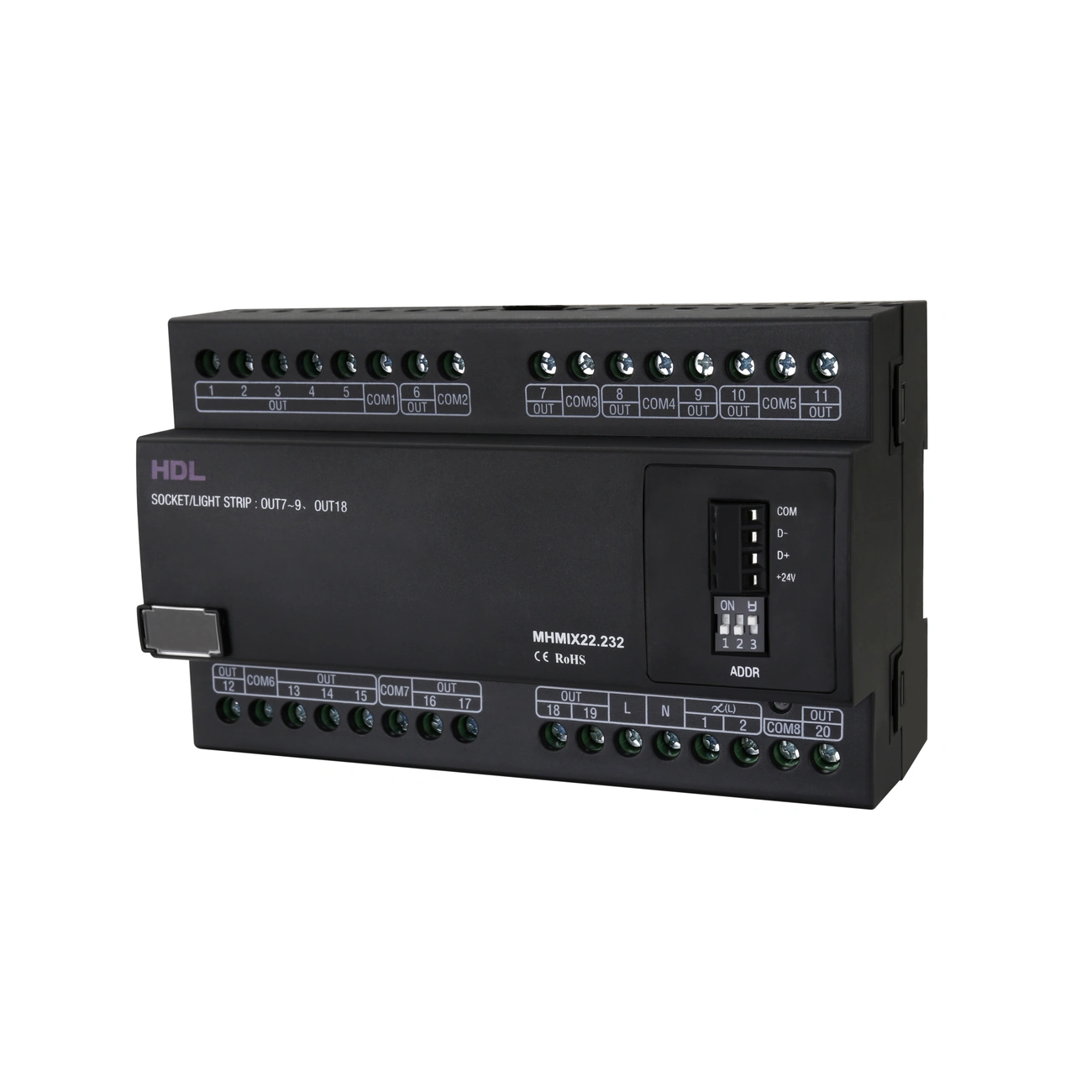

ماژول میکس ۲۲ کانال HDL مدل MHMIX22.232 یک کنترلر چندمنظوره برای توسعه کانال‌های کنترلی در سیستم مدیریت هوشمند اتاق هتل است. این ماژول با ۲۰ خروجی رله و ۲ خروجی دیمر MOSFET، امکان کنترل روشنایی، تجهیزات الکتریکی و مدارهای سازگار را فراهم کرده و از طریق HDL Inner Buspro به کنترلر مرکزی اتاق هتل متصل می‌شود.

ماژول میکس ۲۲ کانال HDL ترکیبی از ۱۶ رله ۵ آمپر، ۴ رله ۱۰ آمپر و ۲ دیمر MOSFET با ظرفیت ۰٫۵ آمپر در هر کانال را ارائه می‌دهد. قابلیت دیمر Trailing Edge، حفاظت اتصال کوتاه و افزایش دما در بخش MOSFET، آدرس‌دهی سخت‌افزاری و نصب روی ریل DIN از ویژگی‌های مهم این مدل هستند.

ویژگی‌های ماژول میکس ۲۲ کانال HDL

۲۰ خروجی رله و ۲ کانال دیمر

MHMIX22.232 در مجموع دارای ۲۲ کانال خروجی است که ۲۰ کانال آن از نوع رله و ۲ کانال از نوع دیمر MOSFET هستند.

این ساختار امکان ترکیب کنترل روشن/خاموش و دیمر را در یک ماژول فراهم می‌کند و محصول را برای توسعه کانال‌های سیستم کنترل اتاق هتل مناسب می‌سازد.

۱۶ کانال رله ۵ آمپر

۱۶ خروجی رله دستگاه دارای ظرفیت ۵ آمپر در محدوده 100 تا 240 ولت AC هستند.

این گروه شامل کانال‌های CH1 تا CH6، CH10 تا CH17 و CH19 تا CH20 است. جریان هر کانال نباید از ظرفیت تعیین‌شده تجاوز کند و برای هر مدار باید حفاظت مناسب در نظر گرفته شود.

۴ کانال رله ۱۰ آمپر

چهار خروجی دیگر شامل CH7 تا CH9 و CH18 دارای ظرفیت ۱۰ آمپر در محدوده 100 تا 240 ولت AC هستند.

وجود رله‌های ۵ و ۱۰ آمپر در یک ماژول امکان انتخاب کانال متناسب با جریان مدار را فراهم می‌کند. با این حال، نوع بار و جریان راه‌اندازی آن نیز باید پیش از اتصال بررسی شود.

دو دیمر MOSFET نیم‌آمپر

کانال‌های CH21 و CH22 از نوع دیمر MOSFET هستند و حداکثر جریان هر کانال ۰٫۵ آمپر اعلام شده است.

ورودی بخش MOSFET در محدوده 100 تا 240 ولت AC با فرکانس 50/60Hz قرار دارد. این دو کانال برای کنترل روشنایی‌های دیمرپذیر سازگار طراحی شده‌اند.

دیمر Trailing Edge

کانال‌های MOSFET از روش Trailing Edge با منحنی دیمر Linear استفاده می‌کنند.

در دیتاشیت، لامپ رشته‌ای، LED دیمرپذیر و هالوژن کم‌ولتاژ از جمله بارهای قابل کنترل معرفی شده‌اند.

سازنده تأکید کرده است که حالت Trailing Edge برای بارهای القایی استفاده نشود و دمای بخش دیمر نیز از ۴۵ درجه سانتی‌گراد بیشتر نشود.

حفاظت اتصال کوتاه و افزایش دما

دو خروجی MOSFET دارای حفاظت اتصال کوتاه و افزایش بیش از حد دما هستند.

این حفاظت مشخصاً برای بخش دیمر MOSFET در دیتاشیت ذکر شده است و نباید آن را بدون مستندات تکمیلی به تمام خروجی‌های رله تعمیم داد.

ارتباط HDL Inner Buspro

ماژول میکس ۲۲ کانال HDL از طریق HDL Inner Buspro با سیستم ارتباط برقرار می‌کند و باید همراه با کنترلر مرکزی اتاق هتل استفاده شود.

برای ارتباط Inner Buspro می‌توان از کابل CAT5E یا HDL Bus/KNX استفاده کرد. روش اتصال پیشنهادی نیز به‌صورت سری یا Hand-in-Hand است.

بنابراین MHMIX22.232 یک ماژول توسعه کانال برای سیستم هتل است و در دیتاشیت به‌عنوان کنترلر مستقل Buspro معرفی نشده است.

آدرس‌دهی با Dial Code

آدرس اولیه کانال‌های ماژول از طریق کلیدهای Dial Code روی دستگاه قابل تنظیم است. در حالت 000 نیز آدرس اولیه از طریق نرم‌افزار مدیریت هتل پیکربندی می‌شود.

با نگه داشتن دکمه Programming به مدت یک ثانیه، نشانگر قرمز شده و امکان خواندن و تغییر آدرس اولیه کانال‌ها از طریق نرم‌افزار مدیریت هتل فراهم می‌شود.

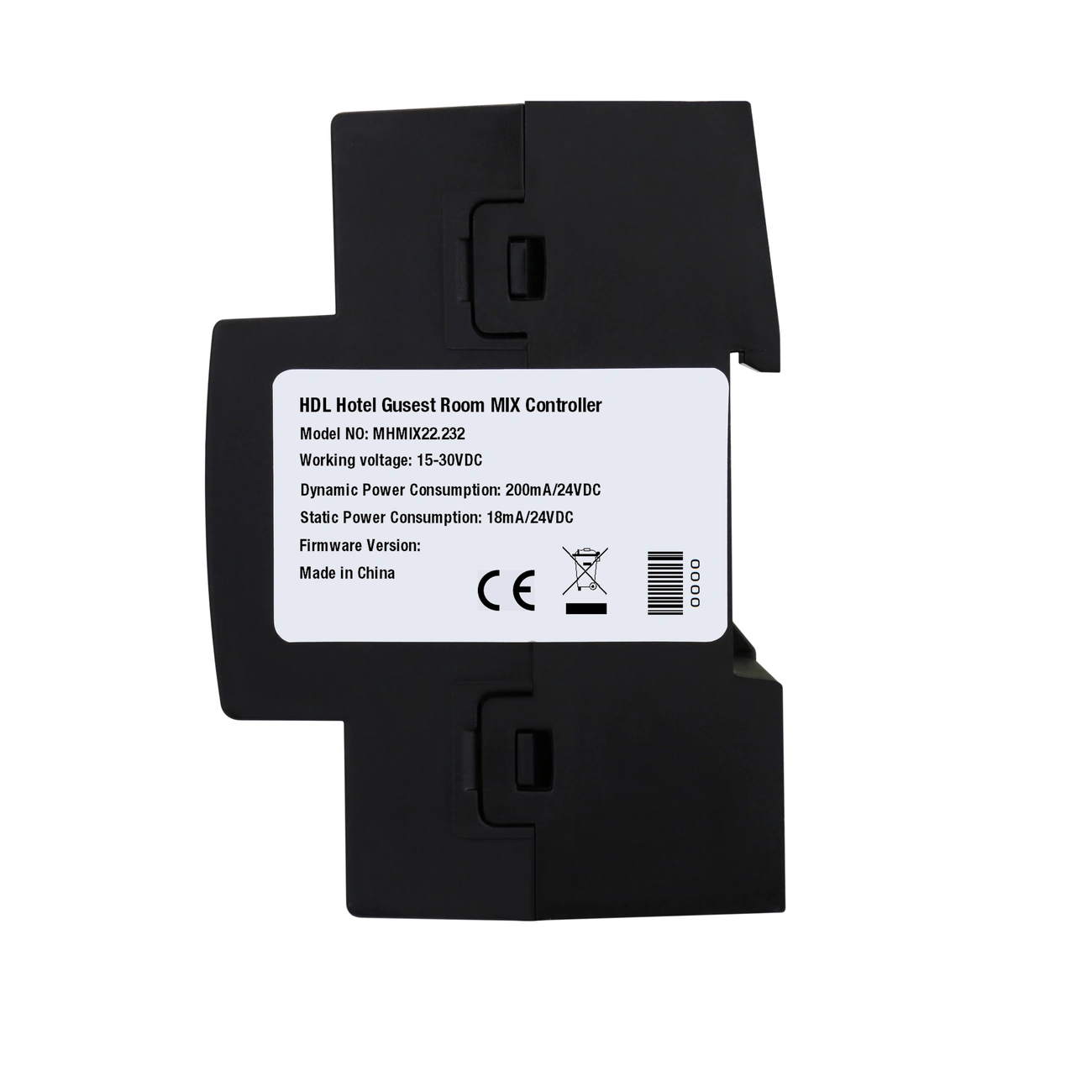

طراحی و نصب داخل تابلو برق

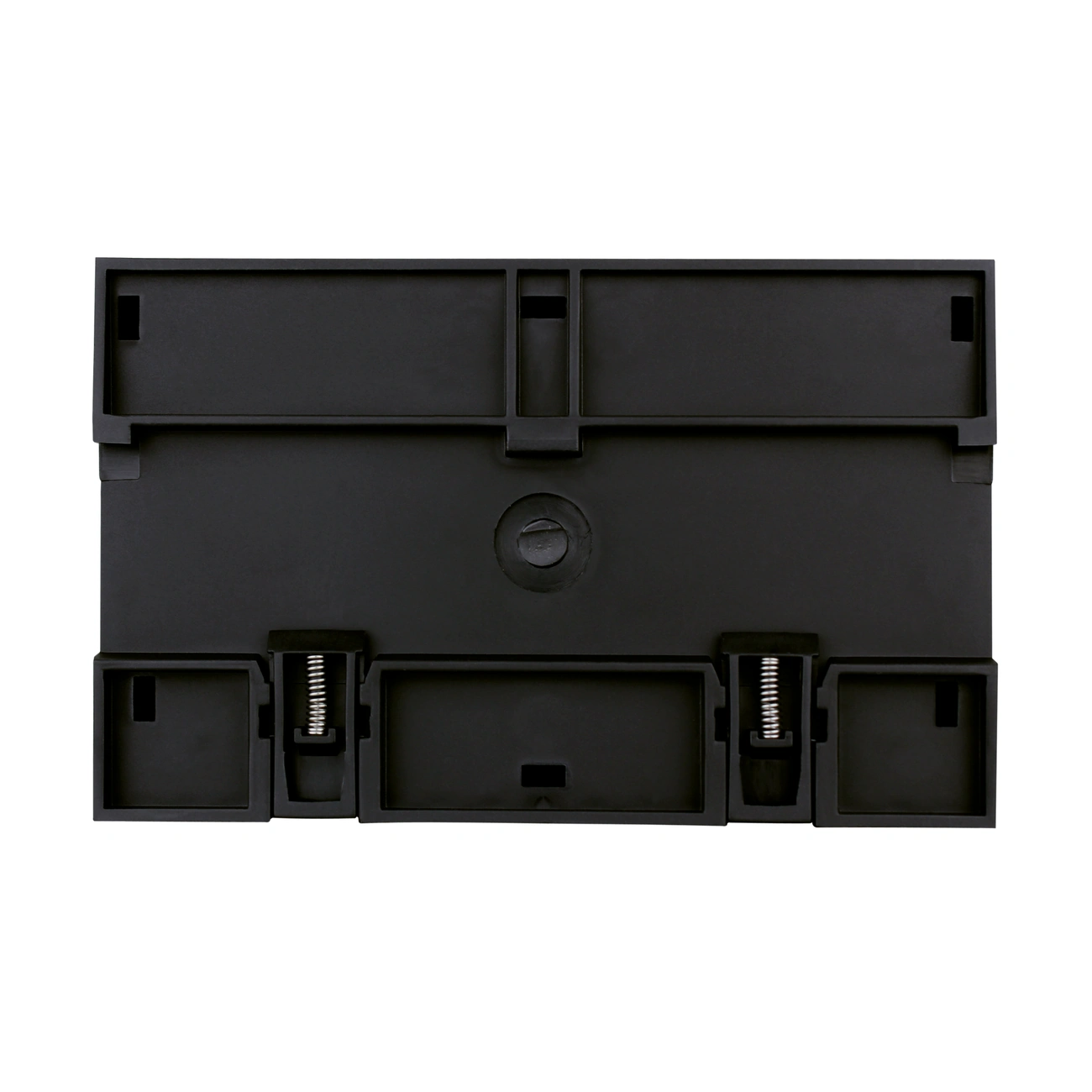

ماژول MHMIX22.232 دارای ابعاد ۱۴۴ × ۹۰ × ۶۶ میلی‌متر است و روی ریل DIN استاندارد ۳۵ میلی‌متری داخل تابلو نصب می‌شود.

بدنه دستگاه از نایلون و پلی‌کربنات ساخته شده و درجه حفاظت IP20 دارد.

برای هر کانال باید فیوز یا کلید حفاظتی مناسب در نظر گرفته شود و جریان مدار از مقدار تعیین‌شده برای همان کانال بیشتر نباشد. همچنین سازنده بر بررسی صحیح اتصالات پس از نصب تأکید کرده است.

کاربردهای ماژول میکس ۲۲ کانال HDL

ماژول میکس ۲۲ کانال HDL برای توسعه خروجی‌های سیستم مدیریت هوشمند اتاق هتل طراحی شده است و می‌تواند در کنترل مدارهای روشنایی، تجهیزات الکتریکی و سایر بارهای سازگار نقش داشته باشد.

ترکیب ۱۶ رله ۵ آمپر، ۴ رله ۱۰ آمپر و ۲ دیمر MOSFET نیم‌آمپر امکان مدیریت مدارهایی با نیازهای متفاوت را در یک ماژول فراهم می‌کند.

طبق دیتاشیت، این ماژول باید همراه با Hotel Room Host Controller استفاده شود و از طریق Inner Buspro با آن ارتباط برقرار کند. بنابراین پیش از اجرا باید نوع بار، ظرفیت کانال و روش کنترل هر مدار به‌صورت جداگانه بررسی شود.
