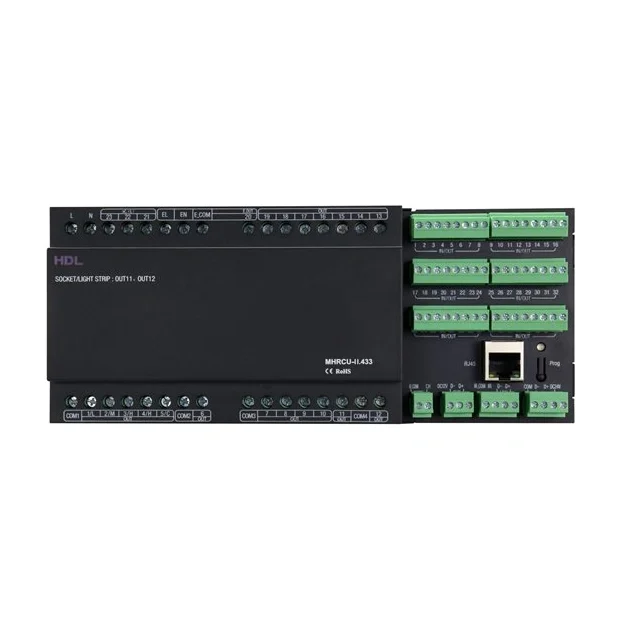

کنترلر مرکزی اتاق هتل HDL مدل MHRCU-II.433 یا RCU Room Control Unit 2.0 هسته سیستم مدیریت هوشمند اتاق هتل است که کنترل روشنایی، پرده، تهویه مطبوع، فن، وضعیت اتاق و سایر تجهیزات را در یک ماژول مرکزی یکپارچه می‌کند. این کنترلر دارای ۲۳ کانال، ۴۸ کنتاکت خشک ورودی/خروجی، ۵۰ سناریو، ۲۰ خروجی رله، ۳ کانال دیمر و رله مجزای زنگ درب است و از طریق HDL Buspro و شبکه UDP/IP با سیستم مدیریت هتل ارتباط برقرار می‌کند.

کنترلر مرکزی اتاق هتل HDL علاوه بر امکانات کنترلی داخلی، دارای دو رابط RS485، رابط IR و Inner Buspro/RS485 است و امکان توسعه سیستم و اتصال تجهیزات سازگار را فراهم می‌کند. پشتیبانی از حداکثر ۸ سیستم تهویه مطبوع و ۸ پرده، منطق‌های کنترلی و ارسال لحظه‌ای وضعیت تجهیزات به نرم‌افزار مانیتورینگ، این مدل را به یک RCU یکپارچه برای پروژه‌های هتلی تبدیل می‌کند.

ویژگی‌های کنترلر مرکزی اتاق هتل HDL

۲۳ کانال کنترلی یکپارچه

کنترلر مرکزی اتاق هتل HDL مدل MHRCU-II.433 دارای ۲۳ کانال است که عملکرد آن‌ها از طریق HDL Hotel Room Management System تنظیم می‌شود.

ساختار کانال‌ها شامل خروجی‌های رله‌ای با ظرفیت‌های مختلف و سه کانال دیمر است. این ترکیب امکان مدیریت چند نوع مدار اتاق را از طریق یک کنترلر مرکزی فراهم می‌کند.

پس از تعریف اهداف در نرم‌افزار مدیریت هتل، سیستم می‌تواند تجهیزاتی مانند روشنایی، پرده، فن تهویه و سیستم‌های تهویه مطبوع را پایش و کنترل کند.

۱۸ کانال رله TV8

کانال‌های CH1 تا CH10 و CH13 تا CH20 از نوع رله TV8 هستند و مجموعاً ۱۸ کانال را تشکیل می‌دهند.

ظرفیت این کانال‌ها یکسان نیست:

• CH1 تا CH10: هر کانال ۵ آمپر
• CH13 تا CH20: هر کانال ۳ آمپر

کانال CH20 نیز به‌عنوان کانال اضطراری معرفی شده است.

به دلیل تفاوت ظرفیت کانال‌ها، نوع و جریان بار باید پیش از اتصال بررسی شود و نباید تمام خروجی‌های رله دستگاه را با یک ظرفیت جریان معرفی کرد.

دو رله Magnetic Latching با ظرفیت ۱۶ آمپر

کانال‌های CH11 و CH12 دو خروجی رله Magnetic Latching هستند که ظرفیت هر کانال ۱۶ آمپر اعلام شده است.

این دو کانال نسبت به خروجی‌های TV8 ظرفیت جریان بالاتری دارند؛ با این حال نوع بار، جریان راه‌اندازی و الزامات حفاظتی مدار همچنان باید پیش از اتصال بررسی شوند.

برای هر کانال استفاده از فیوز یا کلید حفاظتی مناسب الزامی است.

سه کانال دیمر ۱ آمپر

کانال‌های CH21 تا CH23 به‌عنوان سه خروجی دیمر معرفی شده‌اند و حداکثر جریان هر کانال ۱ آمپر است.

دمای بخش دیمر نباید از ۴۵ درجه سانتی‌گراد بیشتر شود و جریان هر کانال نیز باید در محدوده نامی باقی بماند.

دیتاشیت نوع دقیق تکنولوژی دیمر را در این بخش مشخص نکرده است؛ بنابراین نباید این خروجی‌ها را بدون مستندات تکمیلی به‌عنوان Leading Edge، Trailing Edge یا نوع دیگری معرفی کرد.

۴۸ کنتاکت خشک ورودی و خروجی

کنترلر مرکزی اتاق هتل HDL دارای ۴۸ کانال Dry Contact است.

هر یک از این کانال‌ها می‌تواند به‌عنوان ورودی یا خروجی مورد استفاده قرار گیرد. این قابلیت امکان دریافت وضعیت تجهیزات و ارسال فرمان‌های کنترلی متناسب با طراحی سیستم اتاق را فراهم می‌کند.

در دیاگرام سیم‌کشی دستگاه، تمام ۴۸ کانال در چهار ردیف مجزا در سمت راست کنترلر نمایش داده شده‌اند.

پشتیبانی از ۵۰ سناریو

کنترلر MHRCU-II.433 از ۵۰ سناریو پشتیبانی می‌کند و برای هر سناریو می‌توان حداکثر ۳۲ هدف کنترلی تعریف کرد.

سناریوها می‌توانند برای هماهنگ‌کردن عملکرد چند تجهیز اتاق مورد استفاده قرار گیرند؛ برای مثال چند فرمان روشنایی، پرده یا تهویه می‌توانند در قالب یک سناریوی تعریف‌شده در سیستم مدیریت هتل اجرا شوند.

همچنین کنترلر می‌تواند پس از شناسایی Card Master، سناریوی متناظر را فعال کند.

۴۸ منطق عمومی و ۸ منطق ثابت

این مدل از ۴۸ General Logic و ۸ Fixed Logic پرکاربرد پشتیبانی می‌کند.

این قابلیت برای تعریف رفتارهای شرطی و خودکار در سیستم اتاق هتل کاربرد دارد. جزئیات ساختار هر منطق و شرایط قابل تعریف باید در نرم‌افزار مدیریت هتل تنظیم شود.

کنترلر همچنین از تنظیم زمان سیستم و ذخیره آخرین رکورد تاریخچه پشتیبانی می‌کند.

کنترل حداکثر ۸ سیستم تهویه مطبوع

طبق دیتاشیت، بخش Mix Control این کنترلر از حداکثر ۸ سیستم تهویه مطبوع پشتیبانی می‌کند.

کنترلر می‌تواند وضعیت سیستم‌های تهویه را پایش کرده و اطلاعات آن‌ها را به نرم‌افزار مانیتورینگ سرور ارسال کند.

نوع سیستم تهویه و نحوه اتصال آن باید متناسب با رابط‌های موجود و تجهیزات سازگار پروژه تعیین شود.

کنترل حداکثر ۸ پرده

کنترلر مرکزی اتاق هتل HDL از حداکثر ۸ پرده پشتیبانی می‌کند که می‌توانند شامل پرده‌های داخلی و خارجی باشند.

نحوه کنترل موتور پرده به طراحی سیستم، خروجی مورد استفاده و تجهیزات جانبی وابسته است و نباید بدون بررسی مشخصات موتور، آن را مستقیماً به هر خروجی کنترلر متصل کرد.

رله اختصاصی زنگ درب

این کنترلر دارای یک کانال رله اختصاصی برای کنترل Doorbell است.

در جدول مشخصات فنی، ظرفیت این کانال ۰٫۵ آمپر اعلام شده است. دیاگرام سیم‌کشی نیز ترمینال مربوط به Doorbell را به‌صورت مستقل در بخش پایین سمت راست کنترلر نشان می‌دهد.

ارتباط شبکه UDP/IP

کنترلر MHRCU-II.433 دارای پورت RJ45 با رابط UDP/IP است.

از طریق شبکه می‌توان کنترلرهای اتاق را به پذیرش و نرم‌افزار مدیریت متصل کرد. HDL Hotel Room Management System همچنین امکان تبادل اطلاعات با نرم‌افزار مدیریت شخص ثالث را فراهم می‌کند.

تنظیمات شبکه پیش‌فرض دستگاه عبارت‌اند از:

• IP: 192.168.10.250
• Router IP: 192.168.10.1
• Port: 6006

بخش شبکه کامپیوتر مورد استفاده باید با Network Segment ماژول هماهنگ باشد.

رابط‌های Buspro، RS485 و IR

این کنترلر از چند رابط ارتباطی پشتیبانی می‌کند:

• HDL Buspro
• RJ45
• Inner Buspro/RS485
• RS485
• IR

در دیاگرام سیم‌کشی، یک رابط RS485 برای تجهیزات شخص ثالث، یک رابط IR و یک رابط Inner Buspro/RS485 برای تجهیزات شخص ثالث مشخص شده است.

وجود RS485 به معنی سازگاری خودکار با تمام تجهیزات RS485 نیست و پروتکل تجهیز مقصد نیز باید با ساختار پروژه سازگار باشد.

دو رابط RS485 برای توسعه

طبق مشخصات عملکردی، کنترلر دارای دو رابط RS485 برای توسعه سیستم است.

این قابلیت امکان گسترش ساختار ارتباطی سیستم هتل را فراهم می‌کند و در کنار Buspro، شبکه IP و IR، گزینه‌های ارتباطی متنوعی در اختیار طراح پروژه قرار می‌دهد.

تغذیه و مصرف کنترلر

ولتاژ نامی کنترلر مرکزی اتاق هتل HDL برابر ۲۴ ولت DC و جریان نامی آن ۲۶۰ میلی‌آمپر در ۲۴ ولت DC است.

ولتاژ ورودی بخش قدرت دستگاه نیز ۱۰۰ تا ۲۴۰ ولت AC با فرکانس ۵۰/۶۰ هرتز اعلام شده است.

این دو مشخصه کاربرد متفاوتی دارند و نباید ولتاژ ۲۴ ولت DC بخش کنترلی با ورودی AC مدارهای خروجی یکسان در نظر گرفته شود.

در دیاگرام سیم‌کشی همچنین یک خروجی ۱۲ ولت مشخص شده است.

طراحی و نصب روی ریل DIN

کنترلر MHRCU-II.433 دارای ابعاد ۲۱۶ × ۹۰ × ۵۶ میلی‌متر و وزن خالص ۵۹۷ گرم است. بدنه دستگاه از نایلون ساخته شده و درجه حفاظت IP20 دارد.

دستگاه روی ریل DIN استاندارد ۳۵ میلی‌متری نصب می‌شود. دیاگرام نصب سازنده نحوه قرارگیری و قفل‌شدن کنترلر روی ریل DIN را نشان می‌دهد.

برای سیم‌کشی Buspro می‌توان از کابل CAT5E یا کابل اختصاصی HDL Buspro استفاده کرد. قطر هادی قابل استفاده برای ترمینال Buspro بین ۰٫۶ تا ۰٫۸ میلی‌متر اعلام شده است.

برای حفاظت، هر کانال باید به فیوز یا کلید حفاظتی مناسب مجهز شود. همچنین دمای بخش دیمر نباید بیشتر از ۴۵ درجه سانتی‌گراد شود.

کاربردهای کنترلر مرکزی اتاق هتل HDL

کنترلر مرکزی اتاق هتل HDL مدل MHRCU-II.433 برای پروژه‌هایی طراحی شده است که کنترل تجهیزات اصلی اتاق هتل باید در یک RCU مرکزی یکپارچه شود. خروجی‌های رله‌ای با ظرفیت‌های مختلف، سه کانال دیمر، ۴۸ کنتاکت خشک و رابط‌های ارتباطی متعدد امکان مدیریت بخش‌های مختلف اتاق را فراهم می‌کنند.

این کنترلر می‌تواند روشنایی، پرده، تهویه مطبوع، فن و وضعیت اتاق را از طریق HDL Hotel Room Management System مدیریت و پایش کند و وضعیت تجهیزات را به نرم‌افزار مانیتورینگ سرور ارسال کند.

وجود RJ45، دو رابط RS485، IR و HDL Buspro نیز امکان اتصال کنترلر به زیرساخت مدیریت هتل و تجهیزات سازگار پروژه را فراهم می‌کند. برای انتخاب و سیم‌کشی هر کانال باید ظرفیت جریان، نوع بار و الزامات حفاظتی همان خروجی به‌صورت جداگانه بررسی شود.
