ماژول فرستنده IR چهار کانال HDL مدل MIRC04.40

ماژول فرستنده IR چهار کانال HDL مدل MIRC04.40

ماژول فرستنده IR چهار کانال HDL مدل MIRC04.40 یک کنترلر مادون قرمز برای اتصال تجهیزات دارای ریموت IR به سیستم هوشمند HDL Buspro است. این ماژول با ۴ کانال IR، امکان ارسال کدهای مادون قرمز برای کنترل تجهیزاتی مانند کولر گازی، تلویزیون، فن، پروژکتور، Set-Top Box و DVD را فراهم می‌کند و از حداکثر ۲۴ دستگاه و ۱۰۰ کد IR پشتیبانی می‌کند.

ماژول فرستنده IR چهار کانال HDL علاوه بر کتابخانه داخلی کدهای تجهیزات متداول، امکان استفاده از کدهای دریافت‌شده توسط IR Code Learner را نیز دارد. قابلیت Current Detection برای تشخیص روشن یا خاموش بودن تجهیز، Sequence، پشتیبانی از Universal Switch و به‌روزرسانی Firmware از طریق HDL Buspro از دیگر امکانات این مدل هستند.

ویژگی‌های ماژول فرستنده IR چهار کانال HDL

۴ کانال ارسال مادون قرمز

HDL MIRC04.40 دارای چهار کانال IR Emission است و می‌تواند تیوب‌های فرستنده مادون قرمز را مستقیماً راه‌اندازی کند.

این ساختار امکان قرار دادن فرستنده IR در نزدیکی گیرنده مادون قرمز تجهیزات مختلف را فراهم می‌کند تا فرمان‌های ذخیره‌شده از طریق سیستم هوشمند ارسال شوند.

در دیاگرام صفحه دوم دیتاشیت نیز چهار کانکتور IR با شماره‌های ۱ تا ۴ روی ماژول مشخص شده‌اند.

کنترل تجهیزات دارای ریموت IR

این ماژول برای کنترل تجهیزات سازگار با فرمان مادون قرمز طراحی شده است.

در دیتاشیت تجهیزاتی مانند کولر گازی، تلویزیون، فن، پروژکتور، Set-Top Box و DVD به‌عنوان نمونه ذکر شده‌اند.

بنابراین MIRC04.40 نقش رابط بین سیستم HDL Buspro و تجهیزات دارای گیرنده IR را ایفا می‌کند.

پشتیبانی از ۲۴ دستگاه و ۱۰۰ کد IR

طبق دیتاشیت، ماژول از حداکثر ۲۴ Device و ۱۰۰ IR Code پشتیبانی می‌کند.

این قابلیت امکان ذخیره و استفاده از مجموعه‌ای از فرمان‌های مادون قرمز برای تجهیزات مختلف را فراهم می‌کند و باعث می‌شود کنترل سیستم تنها به یک دستگاه یا یک فرمان محدود نباشد.

کتابخانه داخلی کدهای IR

MIRC04.40 دارای کتابخانه داخلی کدهای مادون قرمز برای تجهیزات متداول است.

کدهای ذخیره‌شده در Buspro Programming Software می‌توانند روی ماژول دانلود شوند و سپس برای کنترل تجهیزات IR مورد استفاده قرار گیرند.

این قابلیت فرآیند تعریف تجهیزات رایج را ساده‌تر می‌کند.

یادگیری کدهای IR جدید

اگر کد موردنظر در کتابخانه داخلی موجود نباشد، امکان استفاده از IR Code Learner وجود دارد.

کد دریافت‌شده توسط IR Learner می‌تواند به سیستم منتقل شود و سپس MIRC04.40 آن را برای کنترل تجهیز موردنظر ارسال کند.

به این ترتیب ماژول تنها به کدهای موجود در کتابخانه داخلی محدود نیست.

تشخیص روشن یا خاموش بودن دستگاه

یکی از قابلیت‌های مهم MIRC04.40، Current Detection است.

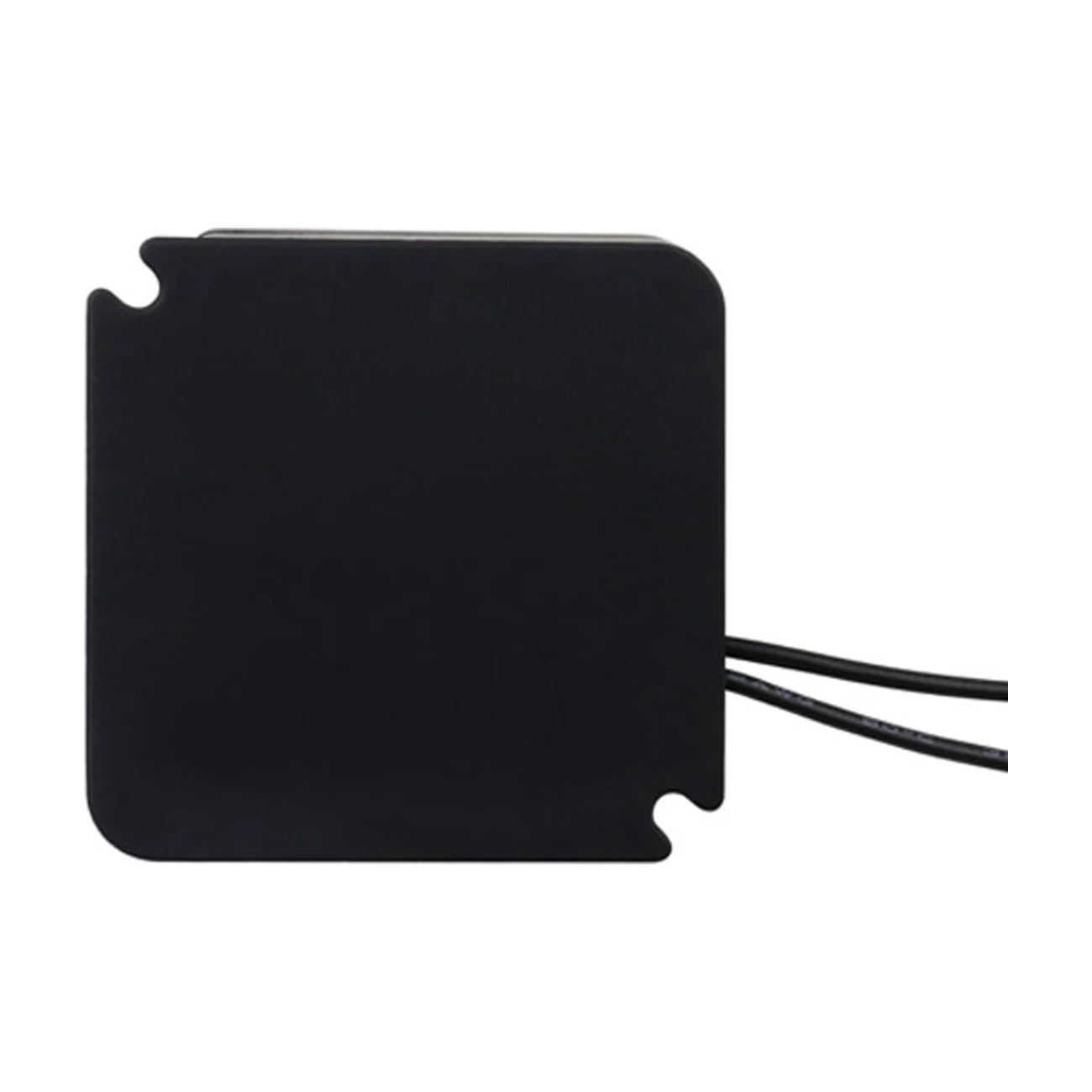

این قابلیت برای تشخیص روشن یا خاموش بودن تجهیز مورد استفاده قرار می‌گیرد. در دیاگرام صفحه دوم دیتاشیت، تلویزیون به‌عنوان نمونه به‌صورت سری با بخش Current Detection ماژول متصل شده است.

پس از تعیین مقدار متوسط جریان در نرم‌افزار، ماژول می‌تواند بر اساس جریان مصرفی وضعیت دستگاه را تشخیص دهد و فرمان IR مناسب را ارسال کند.

حداکثر جریان ۲ آمپر در Current Detection

برای استفاده از قابلیت تشخیص جریان، تجهیز موردنظر باید به‌صورت سری با ماژول متصل شود.

طبق دیتاشیت، جریان تجهیز متصل در این حالت نباید از ۲ آمپر بیشتر باشد.

این عدد مربوط به بخش Current Detection است و نباید به‌عنوان ظرفیت خروجی کانال‌های IR در نظر گرفته شود.

برد IR تا ۶ متر

فاصله کنترل IR برای این مدل حداکثر ۶ متر اعلام شده است.

تیوب IR معمولاً در نزدیکی گیرنده مادون قرمز تجهیز موردنظر نصب می‌شود تا ارسال فرمان با اطمینان بیشتری انجام شود.

فرکانس Carrier ارسال IR نیز 38kHz است.

کابل فرستنده IR قابل افزایش تا ۳۰ متر

طبق دیاگرام صفحه دوم، کابل استاندارد همراه تیوب IR دارای طول ۱٫۵ متر است.

در صورت نیاز می‌توان کابل اضافی تا حداکثر ۳۰ متر همراه با فرستنده IR استفاده کرد.

این قابلیت برای زمانی کاربرد دارد که ماژول در فاصله بیشتری از تجهیز کنترل‌شونده نصب شده باشد.

قابلیت Sequence

MIRC04.40 از Sequence Function پشتیبانی می‌کند.

Sequence می‌تواند توسط Universal Switch فراخوانی شود و شماره UV Switch برای این عملکرد در محدوده ۲۰۱ تا ۲۰۸ اعلام شده است.

این قابلیت امکان اجرای مجموعه‌ای از فرمان‌های تعریف‌شده در ساختار کنترلی سیستم را فراهم می‌کند.

پشتیبانی از Universal Switch

این ماژول از حداکثر ۹۹ UV Switch پشتیبانی می‌کند.

Universal Switchها در ساختار HDL برای تعریف و فراخوانی عملکردهای کنترلی قابل استفاده هستند و در این مدل می‌توان از آن‌ها در کنار قابلیت‌های IR و Sequence استفاده کرد.

ارتباط HDL Buspro

MIRC04.40 از طریق HDL Buspro با سیستم هوشمند ارتباط برقرار می‌کند.

ولتاژ تغذیه Buspro بین 12 تا 30 ولت DC و مصرف ماژول در 24V DC برابر 30mA است.

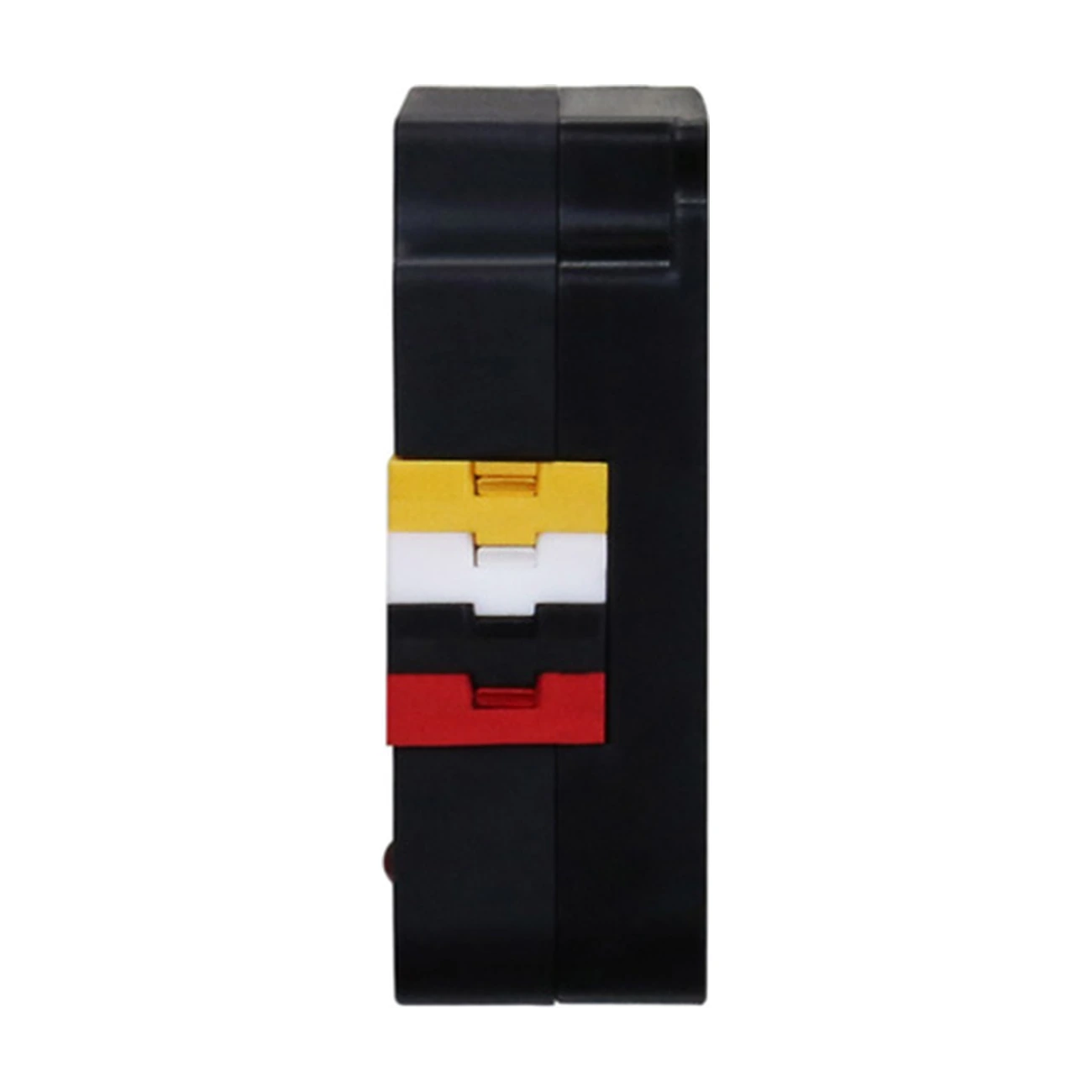

برای کابل‌کشی می‌توان از HDL Buspro/KNX یا CAT5E استفاده کرد و روش اتصال Buspro به‌صورت Series یا Hand-in-Hand اعلام شده است.

به‌روزرسانی Firmware

این ماژول از Firmware Update از طریق نرم‌افزار HDL Buspro پشتیبانی می‌کند.

روی دستگاه دکمه Programming و نشانگر LED نیز وجود دارد. با نگه‌داشتن دکمه Programming به مدت ۱۰ ثانیه، LED به‌صورت ثابت قرمز می‌شود و در این حالت آدرس دستگاه از طریق نرم‌افزار HDL Buspro قابل تغییر است.

طراحی و نصب

ماژول فرستنده IR چهار کانال HDL مدل MIRC04.40 دارای ابعاد ۴۵ × ۴۵ × ۱۶ میلی‌متر و وزن ۵۸ گرم است. بدنه آن از ABS مقاوم در برابر شعله ساخته شده و درجه حفاظت IP20 دارد.

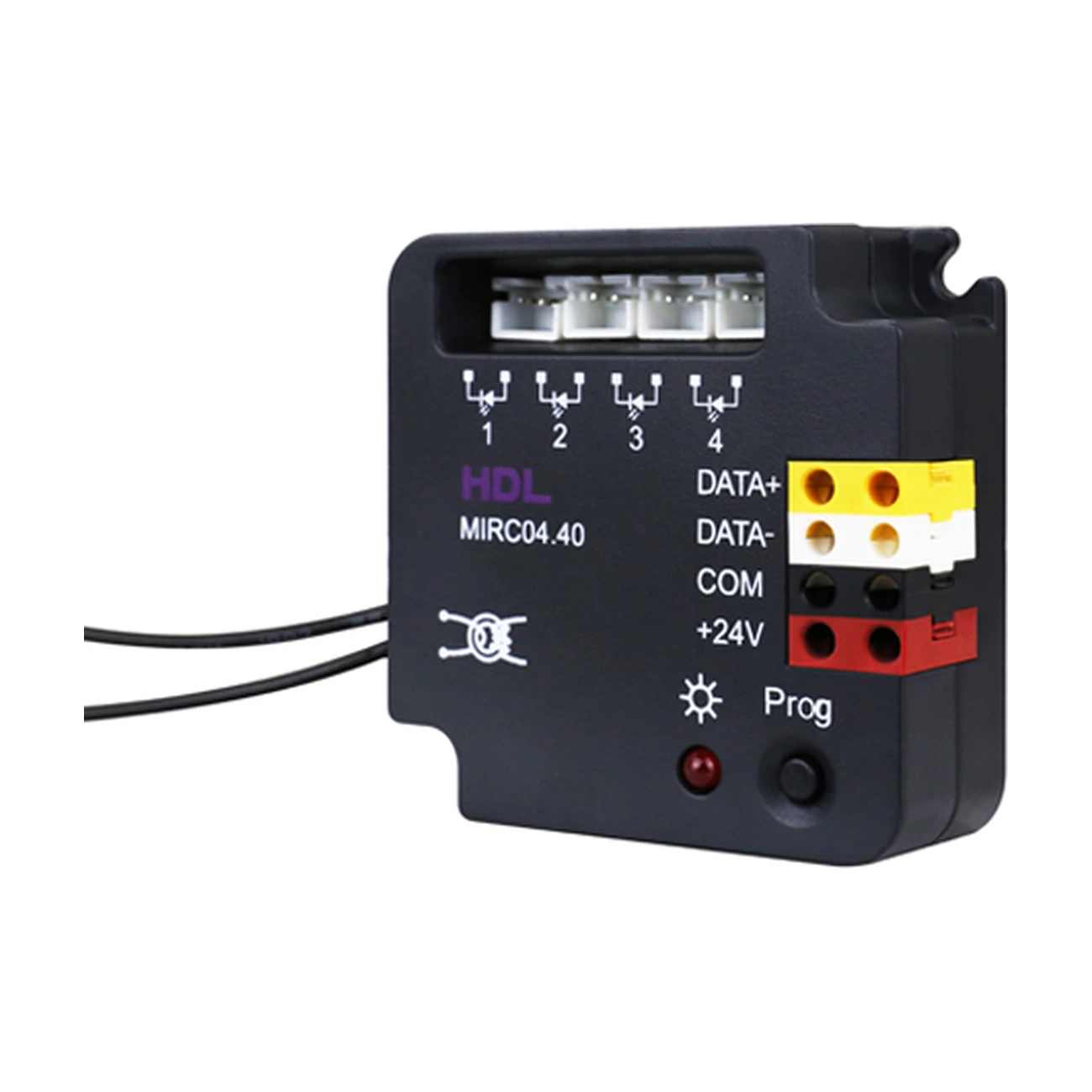

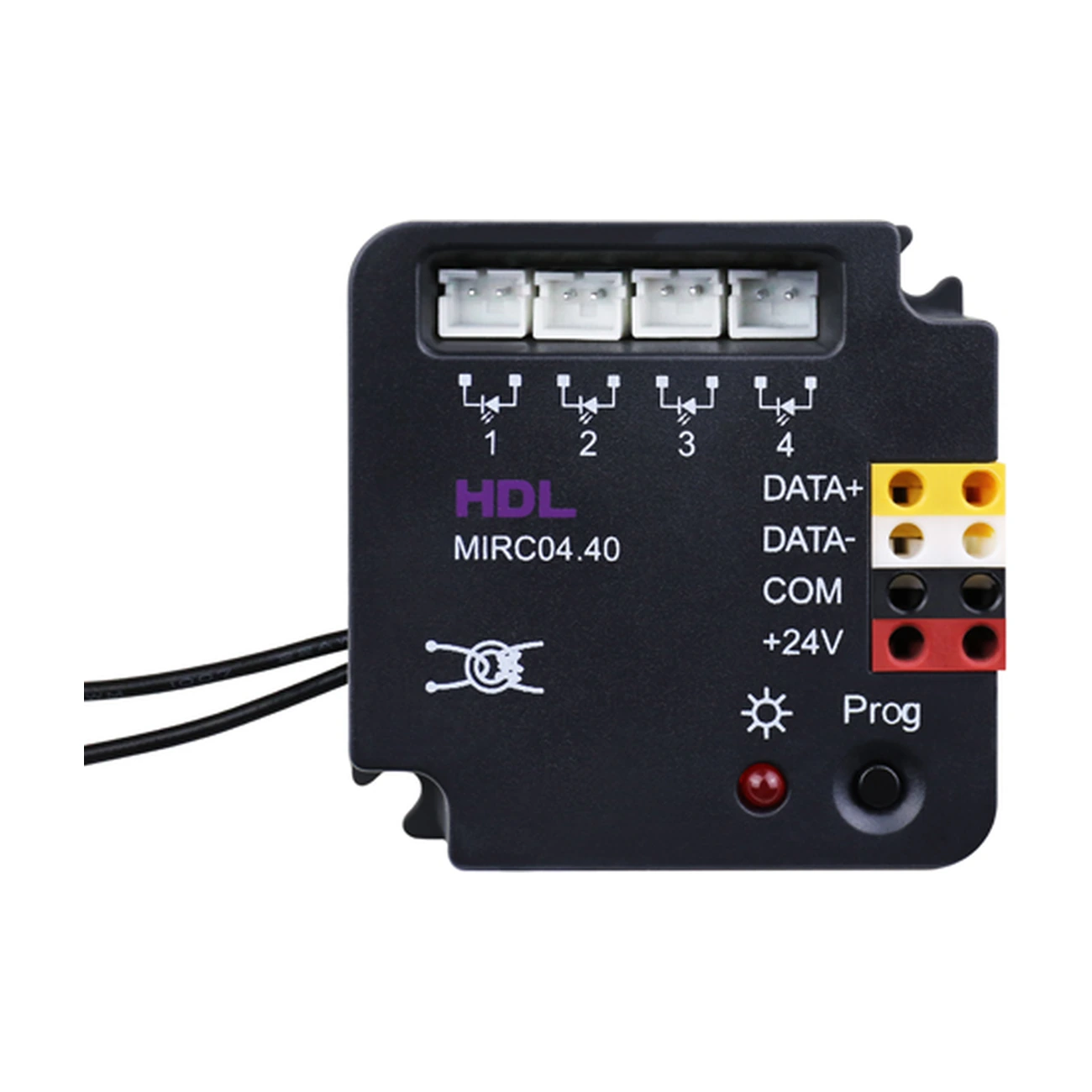

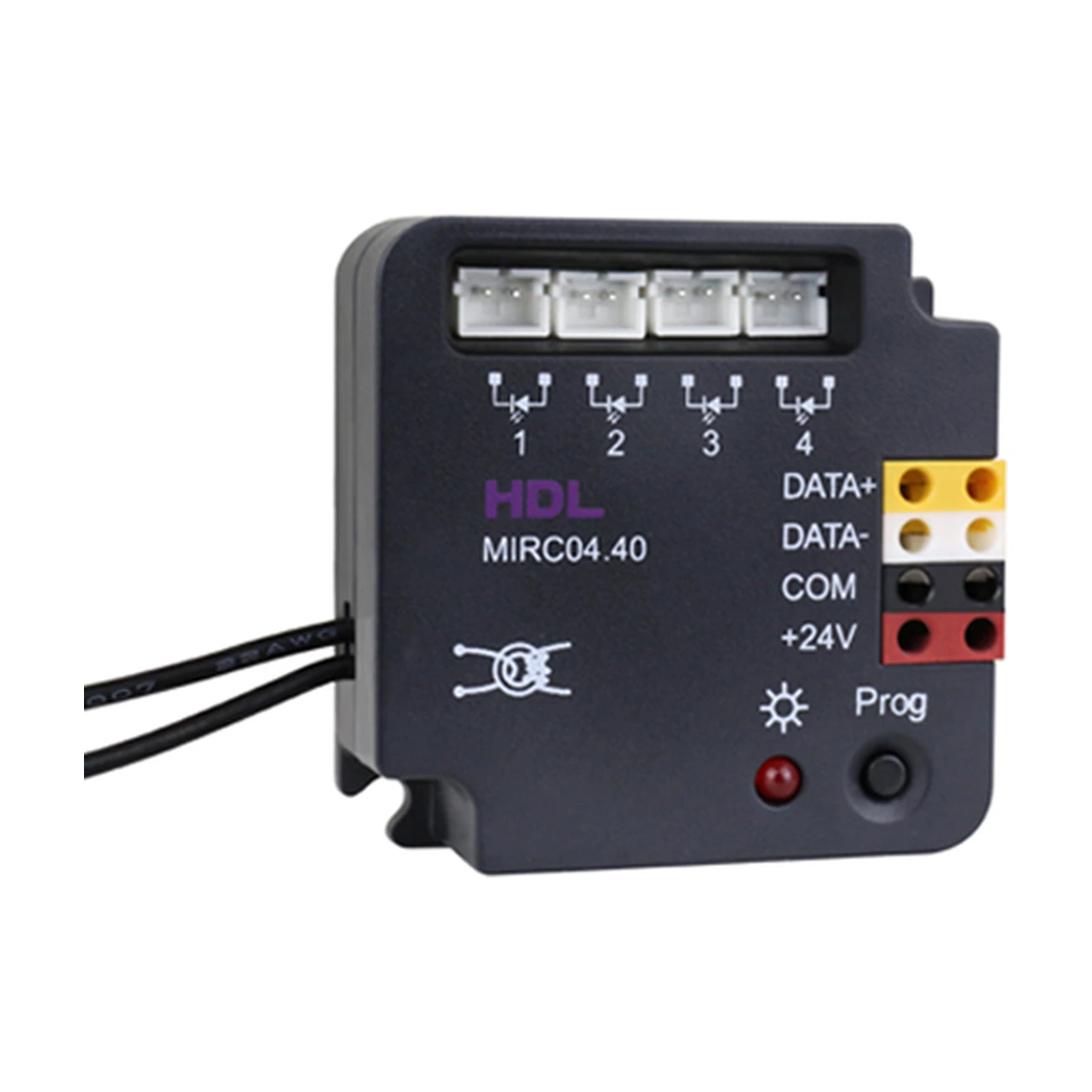

این مدل برای نصب در قوطی 86×86 میلی‌متری یا نصب با پیچ طراحی شده است. در دیاگرام صفحه دوم، چهار کانال IR، ترمینال Buspro، دکمه Programming و نشانگر LED به‌صورت مشخص نمایش داده شده‌اند.

برای عملکرد صحیح، تیوب IR باید نزدیک گیرنده مادون قرمز دستگاه نصب شود و قطبیت آن نیز هنگام اتصال رعایت شود. همچنین تجهیز متصل به بخش Current Detection نباید جریان بیشتر از ۲ آمپر داشته باشد.

کاربردهای ماژول فرستنده IR چهار کانال HDL

ماژول فرستنده IR چهار کانال HDL مدل MIRC04.40 برای وارد کردن تجهیزات دارای ریموت مادون قرمز به سیستم هوشمند HDL Buspro طراحی شده است. تجهیزاتی مانند کولر گازی، تلویزیون، فن، پروژکتور، Set-Top Box و DVD از نمونه‌های ذکرشده در دیتاشیت هستند.

وجود چهار کانال IR امکان قرار دادن فرستنده‌های مادون قرمز در نزدیکی تجهیزات موردنظر را فراهم می‌کند. کدهای فرمان می‌توانند از کتابخانه داخلی دریافت شوند یا در صورت نبود کد مناسب، با استفاده از IR Code Learner به سیستم اضافه شوند.

قابلیت Current Detection نیز به ماژول اجازه می‌دهد وضعیت روشن یا خاموش بودن تجهیز را بر اساس جریان مصرفی تشخیص دهد. این ویژگی به‌خصوص در تجهیزاتی که کنترل آن‌ها بر پایه فرمان IR انجام می‌شود، برای تشخیص وضعیت واقعی دستگاه کاربرد دارد.
