ماژول Dry Contact پنجاه و یک کانال HDL مدل MHS51.231

ماژول Dry Contact پنجاه و یک کانال HDL مدل MHS51.231

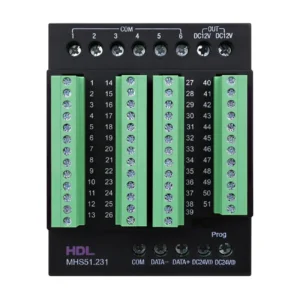

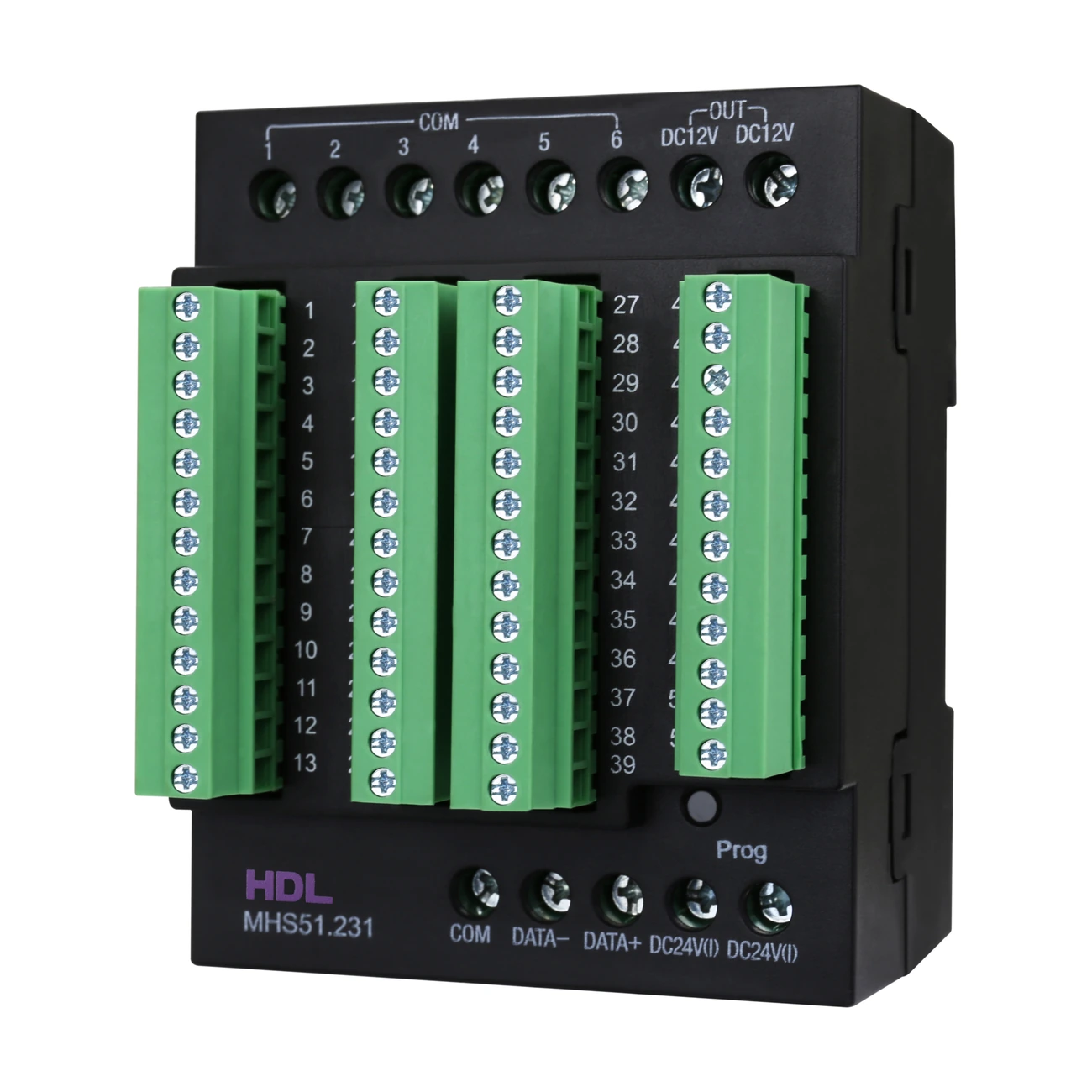

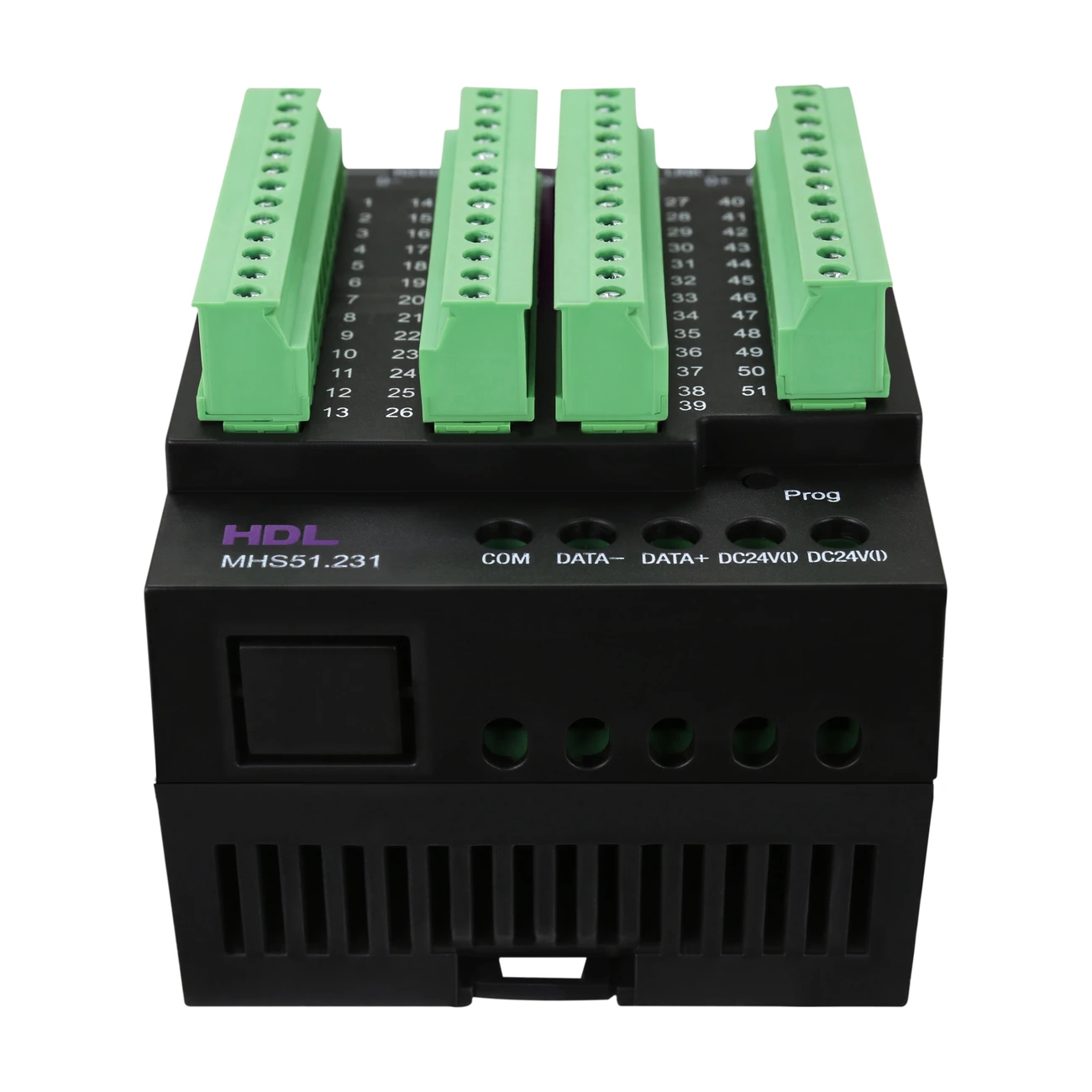

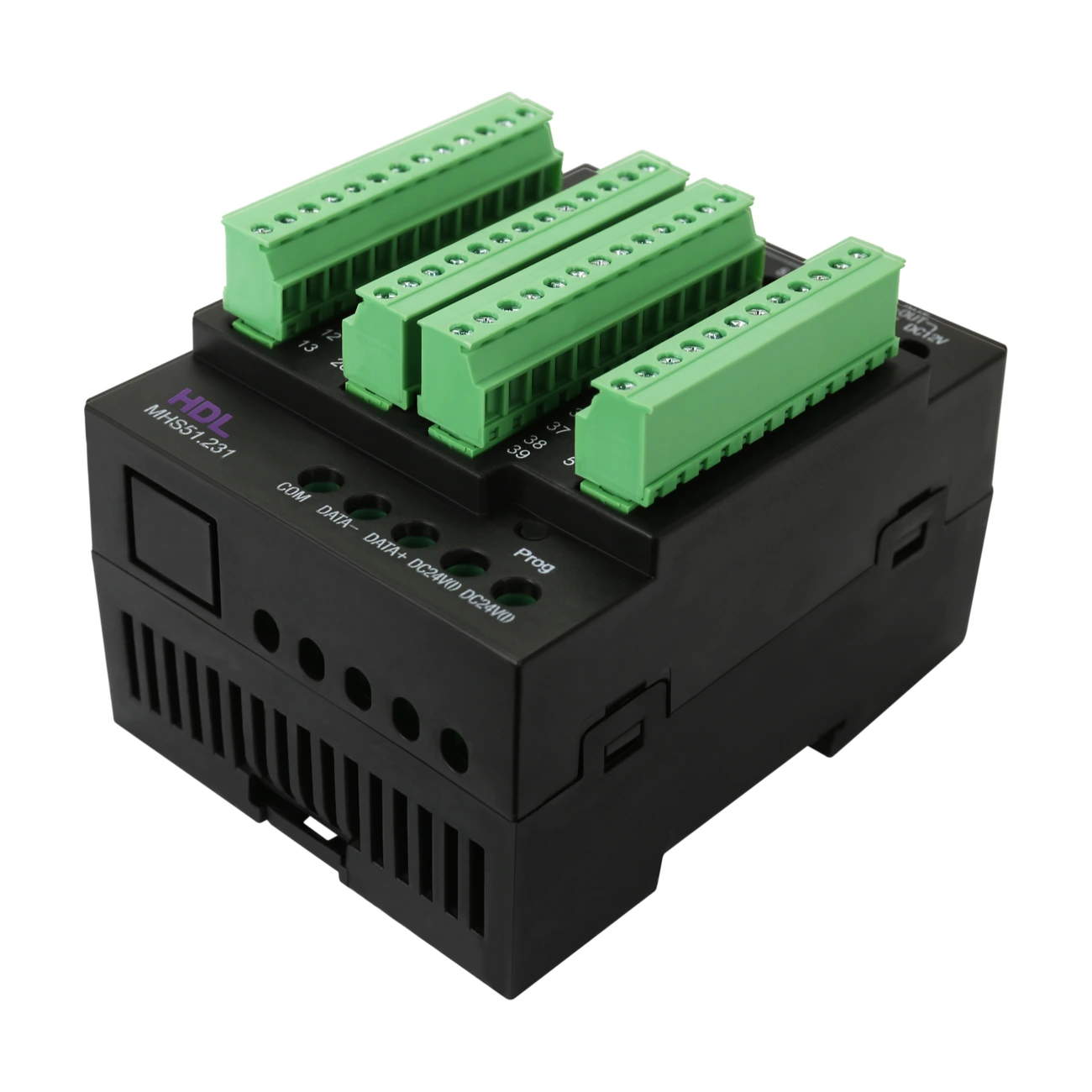

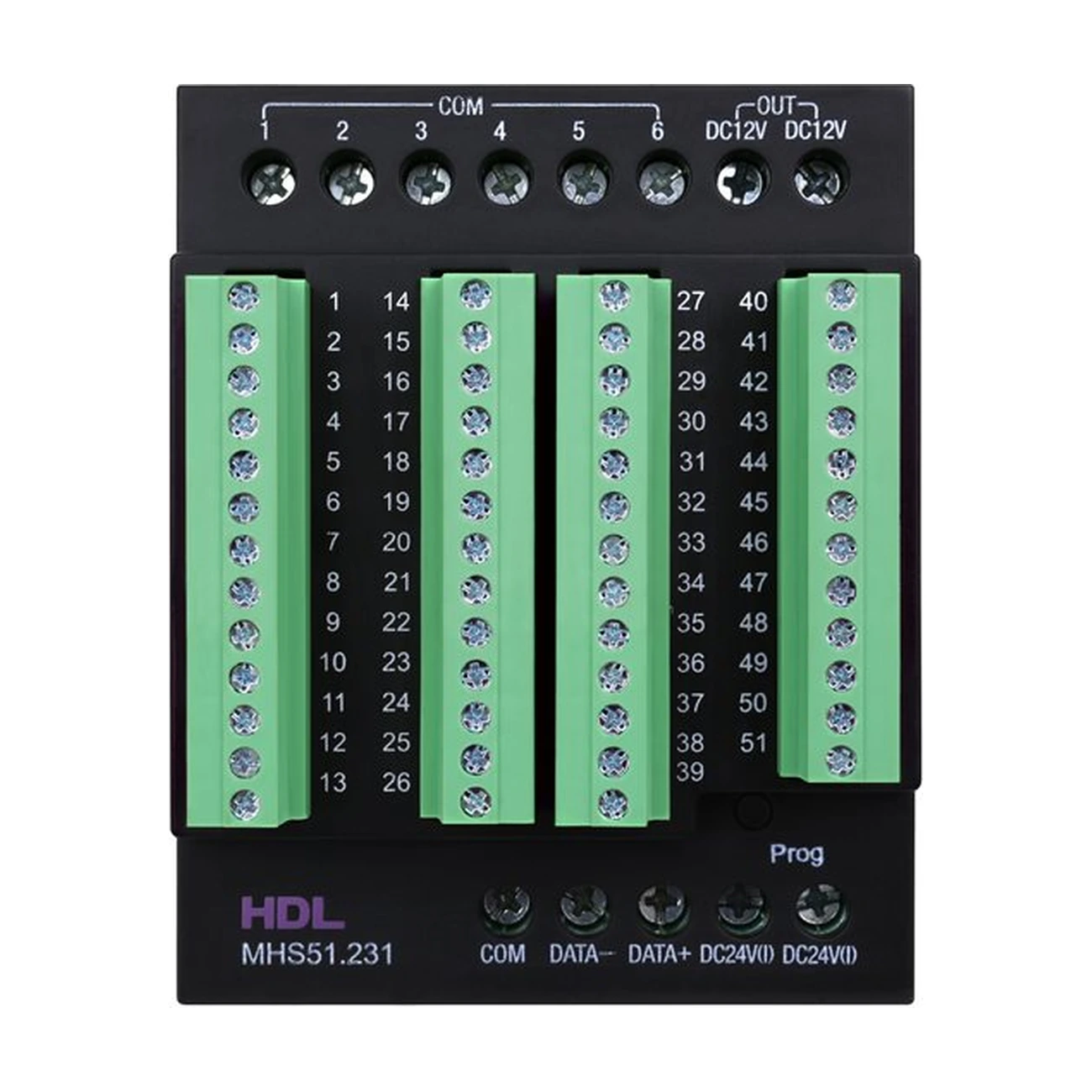

ماژول Dry Contact پنجاه و یک کانال HDL مدل MHS51.231 یک ماژول ورودی و خروجی چندکاناله برای اتصال کلیدهای مکانیکی، کنتاکت‌های خشک و LEDهای نمایش وضعیت به سیستم هوشمند HDL Buspro است. این مدل دارای ۵۱ کانال قابل تنظیم بوده و عملکرد ورودی یا خروجی هر کانال را می‌توان به‌صورت مستقل از طریق نرم‌افزار HDL Buspro Setup Tool تعیین کرد.

ماژول Dry Contact پنجاه و یک کانال HDL علاوه بر دریافت فرمان از Dry Contact، امکان تعریف خروجی LED با حداکثر جریان 8mA برای هر کانال را فراهم می‌کند. پشتیبانی از Scene، Sequence، کنترل روشنایی، پرده، پنل، سیستم امنیتی و پخش موسیقی، در کنار قابلیت تعریف ۴۹ Control Target و ارتقای آنلاین از طریق Buspro، انعطاف بالایی برای پروژه‌های هوشمندسازی ایجاد می‌کند.

ویژگی‌های ماژول Dry Contact پنجاه و یک کانال HDL

۵۱ کانال قابل تنظیم ورودی و خروجی

HDL MHS51.231 مجموعاً ۵۱ کانال دارد و عملکرد هر کانال را می‌توان به‌صورت ورودی یا خروجی تنظیم کرد.

تنظیم هر کانال به‌صورت مستقل از طریق HDL Buspro Setup Tool انجام می‌شود؛ بنابراین طراح سیستم می‌تواند متناسب با نیاز پروژه مشخص کند کدام کانال‌ها برای دریافت Dry Contact و کدام کانال‌ها برای خروجی استفاده شوند.

در دیاگرام صفحه دوم دیتاشیت نیز کانال‌های ۱ تا ۴ به‌عنوان نمونه ورودی Dry Contact و کانال‌های ۴۰ تا ۴۲ به‌عنوان نمونه خروجی LED نمایش داده شده‌اند.

ورودی Dry Contact

کانال‌های دستگاه در حالت Input می‌توانند به‌عنوان ورودی Dry Contact مورد استفاده قرار گیرند.

این قابلیت امکان دریافت فرمان از کلیدها و تجهیزات دارای خروجی کنتاکت خشک و انتقال آن به سیستم HDL Buspro را فراهم می‌کند.

بنابراین ماژول می‌تواند تعداد زیادی فرمان فیزیکی را در یک دستگاه متمرکز کرده و آن‌ها را برای اجرای عملکردهای مختلف سیستم هوشمند به کار گیرد.

خروجی LED با جریان حداکثر 8mA

کانال‌هایی که به‌عنوان Output تنظیم می‌شوند، می‌توانند برای خروجی LED مورد استفاده قرار گیرند.

حداکثر جریان خروجی هر کانال 8mA و امپدانس خروجی 100Ω اعلام شده است.

این خروجی‌ها برای LED و نمایش وضعیت در نظر گرفته شده‌اند و نباید به‌عنوان خروجی رله یا خروجی قدرت برای اتصال مستقیم بارهای الکتریکی تفسیر شوند.

تنظیم مستقل هر کانال

Input یا Output بودن هر یک از ۵۱ کانال به‌صورت مستقل قابل تنظیم است.

علاوه بر نوع کانال، قابلیت Enable یا Disable کردن هر کانال نیز به‌صورت مستقل وجود دارد.

این ساختار اجازه می‌دهد ترکیب ورودی و خروجی دستگاه دقیقاً متناسب با تعداد کلیدها و LEDهای موردنیاز پروژه تعریف شود.

پشتیبانی از انواع مختلف کلید

MHS51.231 از چندین Switch Type پشتیبانی می‌کند که شامل Mechanical Switch، Single On، Single Off، Single On/Off، Combination On، Combination Off، Combination On/Off، Multi-function، Parallel Combination Switch و Short/Long Press هستند.

این حالت‌ها امکان تعریف رفتارهای مختلف برای کلیدها و ورودی‌های فیزیکی پروژه را فراهم می‌کنند.

تعریف ۴۹ Control Target

طبق دیتاشیت، Mechanical Switch، Combination Switch و Multifunction Switch می‌توانند تا ۴۹ Control Target داشته باشند.

این قابلیت امکان اختصاص مجموعه متنوعی از فرمان‌های سیستم هوشمند به ورودی‌های دستگاه را فراهم می‌کند.

کنترل روشنایی و دیمر

هنگامی که کانال به‌عنوان Dry Contact Input تنظیم شده باشد، می‌توان از آن برای کنترل عملکردهای Switching و Dimming تجهیزات هدف استفاده کرد.

Single Channel Lighting Control نیز در فهرست Control Targetهای دستگاه قرار دارد.

در نتیجه کلید متصل به ورودی می‌تواند برای ارسال فرمان روشنایی یا دیمر به تجهیزات مربوطه در سیستم HDL استفاده شود.

اجرای Scene و Sequence

Scene و Sequence از Control Targetهای پشتیبانی‌شده توسط این ماژول هستند.

بنابراین می‌توان ورودی‌های فیزیکی را برای اجرای سناریو یا توالی‌های از پیش تعریف‌شده در سیستم هوشمند تنظیم کرد.

این قابلیت برای اجرای چند فرمان از طریق کلیدهای متصل به Dry Contact کاربرد دارد.

کنترل پرده و پنل

Curtain Control و Panel Control نیز در فهرست عملکردهای پشتیبانی‌شده قرار دارند.

بنابراین ورودی‌های MHS51.231 می‌توانند برای ارسال فرمان به تجهیزات پرده یا عملکردهای مرتبط با پنل در سیستم HDL پیکربندی شوند.

خود ماژول خروجی موتور پرده ندارد و در این کاربرد نقش دریافت و ارسال فرمان را بر عهده دارد.

Broadcast Control

Broadcast Scene و Broadcast Channel نیز به‌عنوان Control Target در دیتاشیت ذکر شده‌اند.

این قابلیت امکان استفاده از ورودی‌های Dry Contact برای اجرای فرمان‌های Broadcast تعریف‌شده در سیستم HDL را فراهم می‌کند.

کنترل Security و Music Play

علاوه بر فرمان‌های معمول روشنایی و پرده، Security Control و Music Play Control نیز در فهرست Targetهای قابل تنظیم این مدل قرار دارند.

به این ترتیب ورودی‌های دستگاه می‌توانند در ساختارهای کنترلی متنوع‌تری از سیستم هوشمند HDL استفاده شوند.

نوع عملکرد نهایی به تجهیزات موجود و پیکربندی انجام‌شده در سیستم بستگی دارد.

ارتباط HDL Buspro

رابط ارتباطی MHS51.231 از نوع HDL Buspro است.

دستگاه با ولتاژ 15 تا 30 ولت DC کار می‌کند و مصرف استاتیک آن در 24V DC برابر 20mA است.

در صورت تنظیم تمام کانال‌ها در وضعیت Output، مصرف دستگاه می‌تواند حداکثر به 280mA در 24V DC برسد؛ بنابراین هنگام طراحی منبع تغذیه Buspro باید نحوه استفاده از کانال‌ها نیز در نظر گرفته شود.

دو ترمینال تغذیه 24V DC

طبق توضیحات دیاگرام صفحه دوم، دستگاه دارای دو ترمینال مستقل DC24V است.

یکی از این ترمینال‌ها می‌تواند به‌عنوان Reserve Power Supply مورد استفاده قرار گیرد و در صورت اتصال تنها یکی از آن‌ها نیز ماژول می‌تواند به‌درستی کار کند.

ارتقای آنلاین از طریق Buspro

MHS51.231 از Online Upgrade از طریق Buspro پشتیبانی می‌کند.

دکمه Programming و نشانگر دستگاه نیز روی ماژول قرار دارند. با نگه‌داشتن دکمه به مدت ۳ ثانیه می‌توان آدرس ماژول را از طریق نرم‌افزار HDL Buspro خواند و تغییر داد.

طراحی و نصب

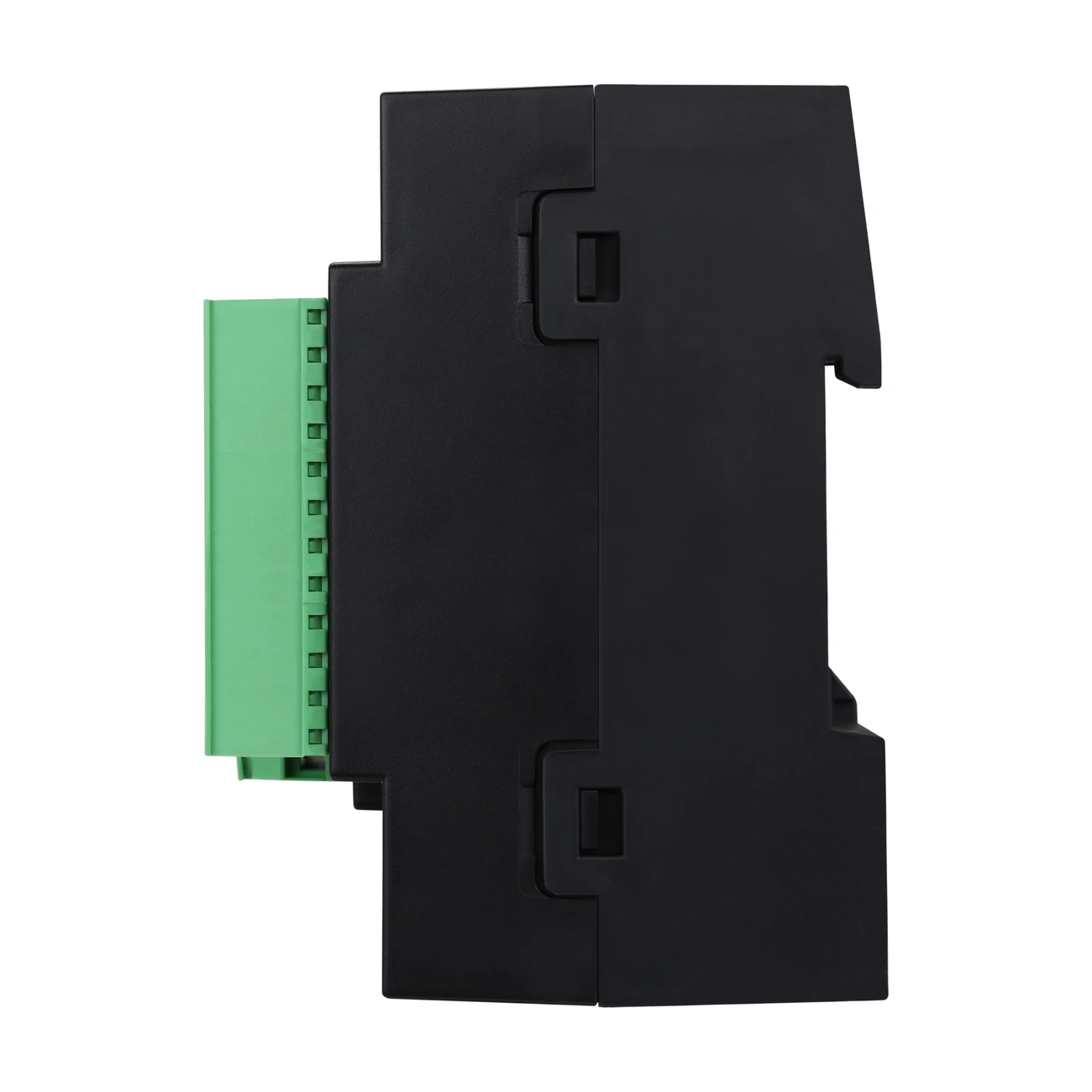

ماژول Dry Contact پنجاه و یک کانال HDL مدل MHS51.231 برای نصب داخل تابلو برق طراحی شده و روی ریل DIN استاندارد ۳۵ میلی‌متری نصب می‌شود.

ابعاد دستگاه ۷۲ × ۹۰ × ۶۶ میلی‌متر، وزن خالص آن ۳۸۶٫۵ گرم و جنس بدنه Nylon است. درجه حفاظت IP20 نیز برای این محصول اعلام شده است.

در دیاگرام صفحه دوم، ۵۱ کانال ورودی/خروجی، رابط HDL Buspro، دو ترمینال DC24V و دکمه Programming نمایش داده شده‌اند. سازنده تأکید کرده است که قبل از سیم‌کشی، نحوه استفاده از کانال‌ها به‌عنوان Input یا Output مشخص شود.

کاربردهای ماژول Dry Contact پنجاه و یک کانال HDL

ماژول Dry Contact پنجاه و یک کانال HDL مدل MHS51.231 برای پروژه‌هایی طراحی شده است که تعداد زیادی کلید، کنتاکت خشک و LED نمایش وضعیت باید در یک ماژول به سیستم HDL Buspro متصل شوند.

مزیت اصلی این مدل، ثابت نبودن نقش ۵۱ کانال است. هر کانال را می‌توان بر اساس نیاز پروژه به‌عنوان ورودی Dry Contact یا خروجی LED تعریف کرد و حتی Enable یا Disable بودن کانال‌ها نیز به‌صورت مستقل قابل تنظیم است.

در حالت ورودی، فرمان‌هایی مانند Scene، Sequence، روشنایی، دیمر، پرده، Broadcast، Security و Music Play قابل تعریف هستند. در حالت خروجی نیز کانال می‌تواند برای LED با حداکثر جریان 8mA مورد استفاده قرار گیرد.

این انعطاف باعث می‌شود تعداد ورودی‌ها و خروجی‌ها بر اساس ساختار واقعی پروژه تعیین شود و طراح سیستم مجبور به استفاده از یک ترکیب ثابت ورودی و خروجی نباشد.
