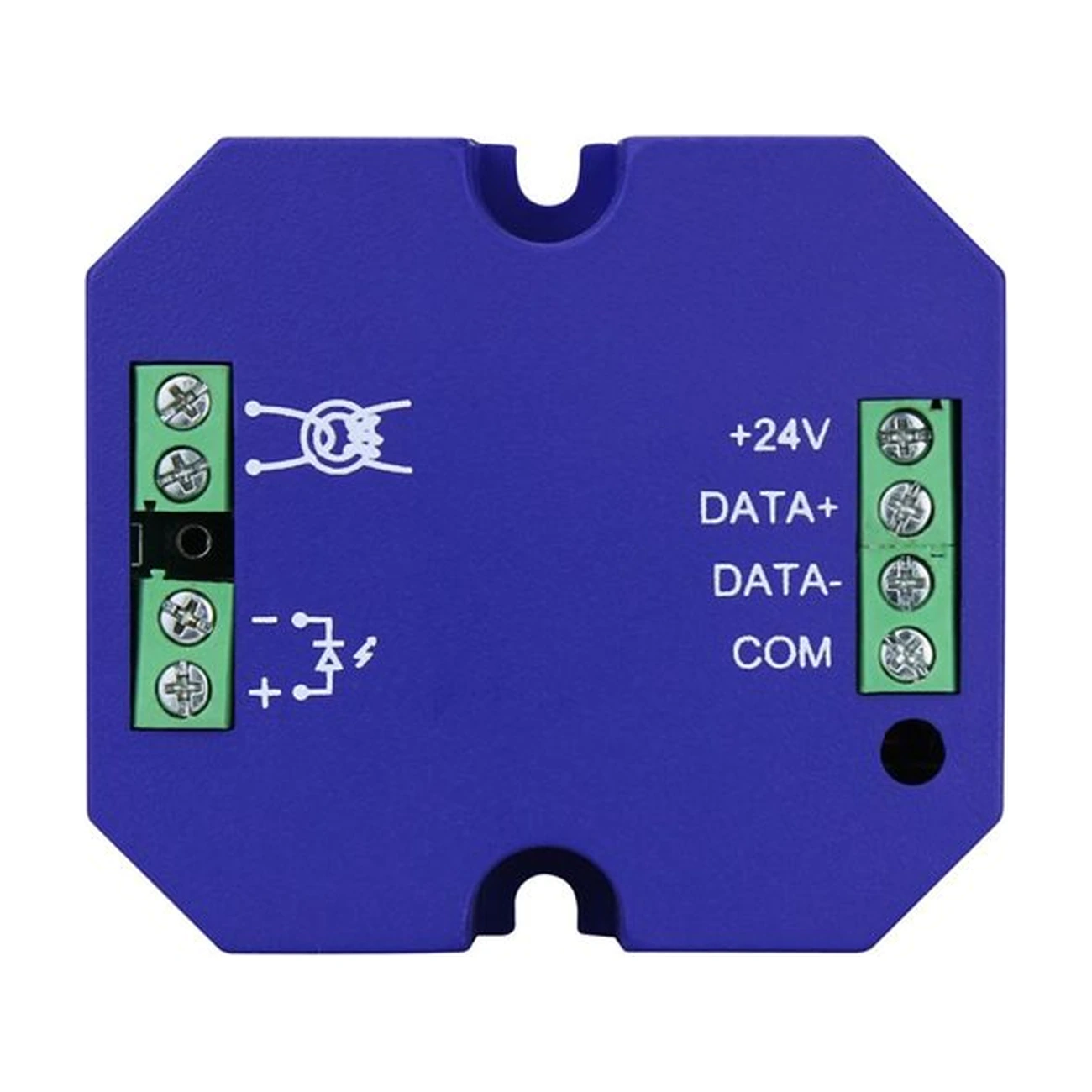

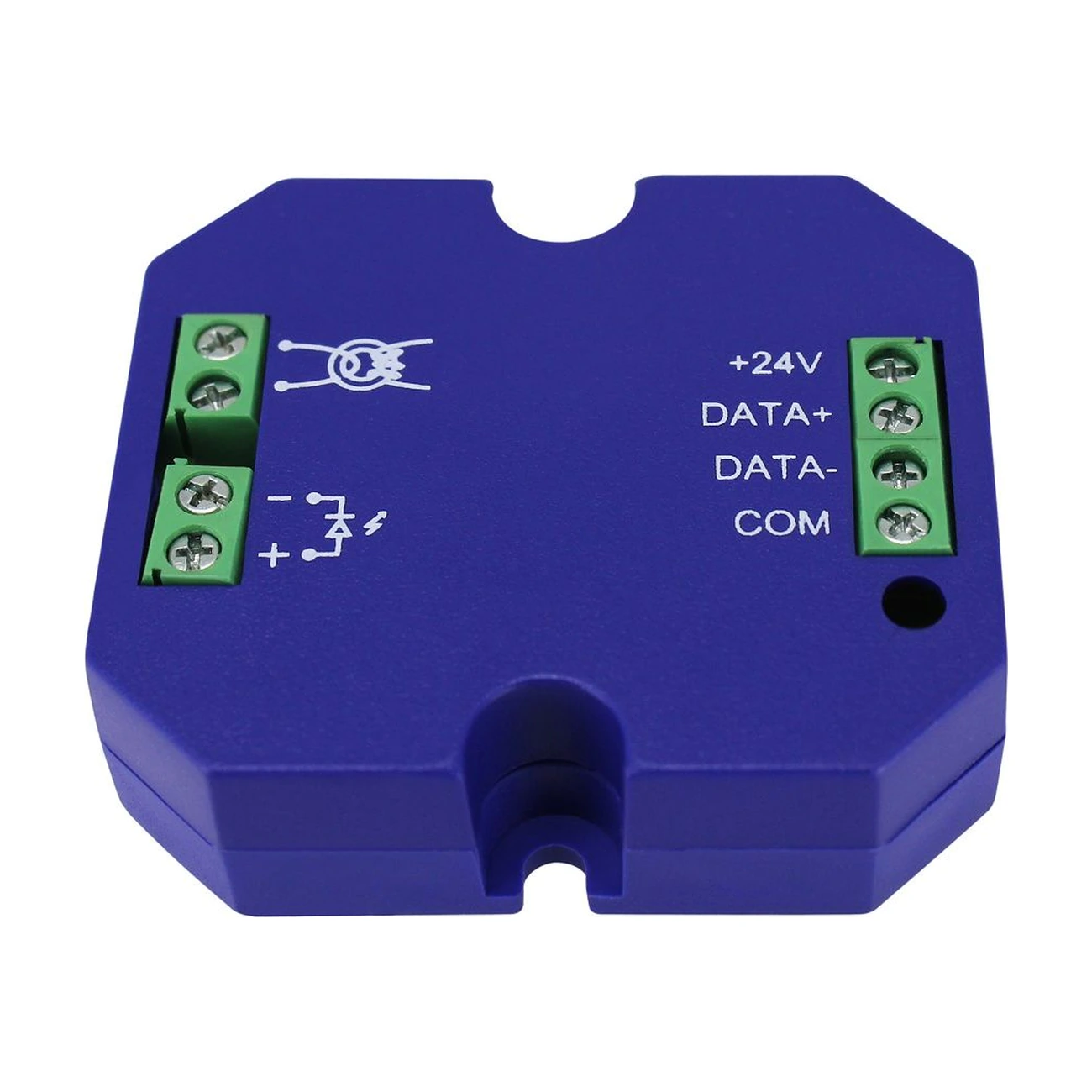

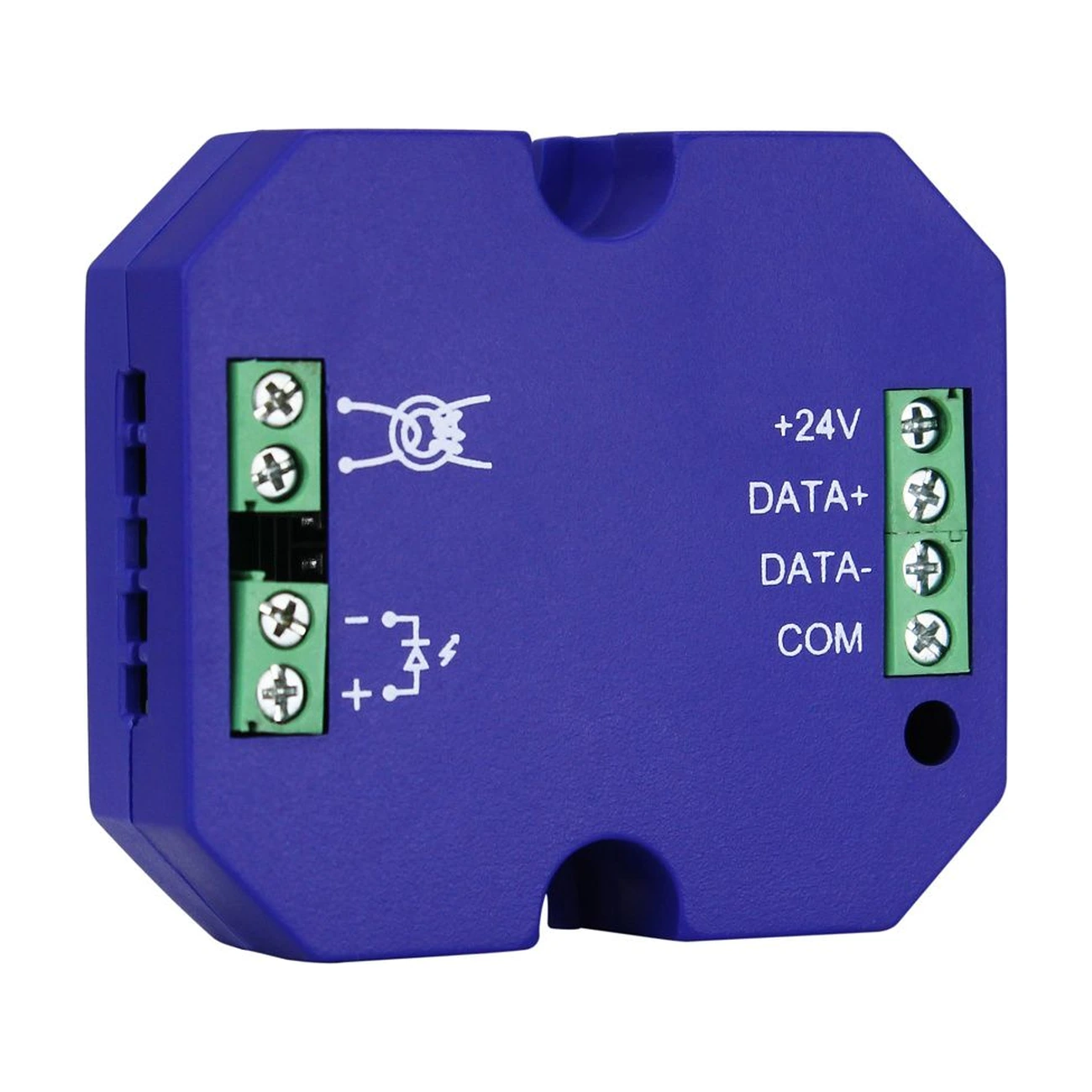

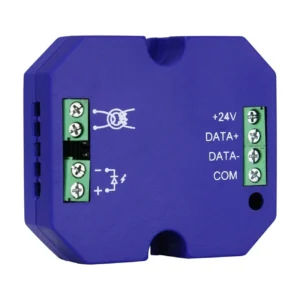

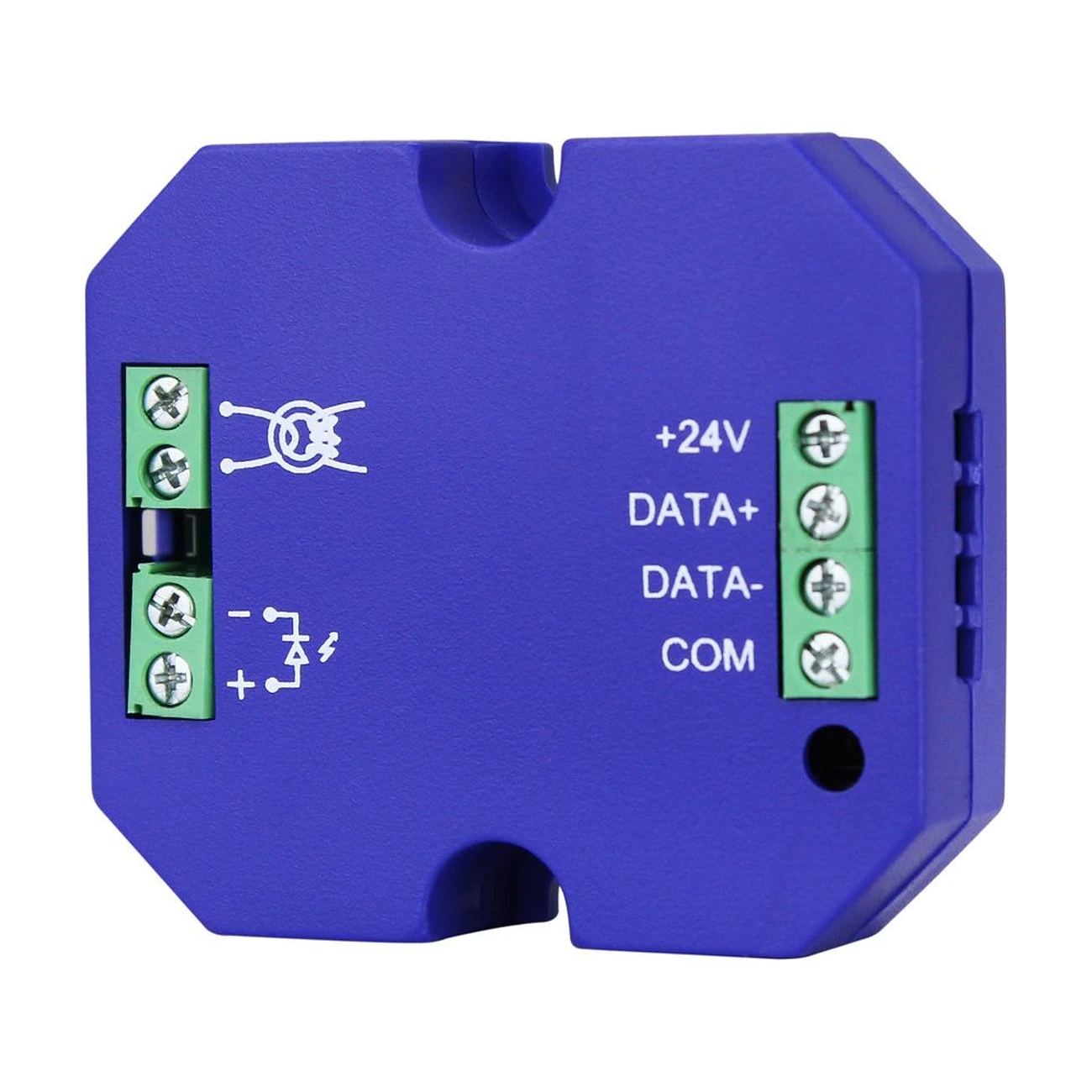

فرستنده مادون قرمز HDL مدل MIR01F.20 یک ماژول IR برای یکپارچه‌سازی و کنترل کولرهای گازی Split دارای گیرنده مادون قرمز در سیستم هوشمند HDL Buspro است. این محصول فرمان‌های کنترلی سیستم هوشمند را به سیگنال مادون قرمز تبدیل کرده و برای کنترل یونیت داخلی کولر از طریق IR مورد استفاده قرار می‌گیرد.

فرستنده مادون قرمز HDL در ساختار Buspro قرار می‌گیرد و امکان کنترل کولر از طریق تجهیزات کنترلی سیستم HDL را فراهم می‌کند. طبق راهنمای Integration شرکت HDL، این راهکار برای کولرهایی قابل استفاده است که یونیت داخلی آن‌ها امکان دریافت و اجرای فرمان از طریق IR Emitter را داشته باشد.

ویژگی‌های فرستنده مادون قرمز HDL

کنترل کولر گازی Split با مادون قرمز

کاربرد اصلی HDL MIR01F.20، ارسال فرمان‌های مادون قرمز به کولر گازی Split است.

در این روش، فرستنده IR در محدوده دریافت سیگنال یونیت داخلی قرار می‌گیرد و فرمان‌های سیستم هوشمند را مشابه ریموت مادون قرمز به کولر منتقل می‌کند.

پیش از انتخاب این روش باید بررسی شود که یونیت داخلی کولر قابلیت کنترل از طریق IR Emitter را داشته باشد.

اتصال سیستم تهویه به HDL Buspro

در دیاگرام راهنمای HDL، IR Emitter به شبکه Buspro متصل شده و در کنار پنل DLP برای کنترل سیستم تهویه نمایش داده شده است.

به این ترتیب کولری که به‌طور معمول با ریموت مادون قرمز کنترل می‌شود، می‌تواند در ساختار کنترلی سیستم هوشمند HDL قرار گیرد.

کتابخانه داخلی کدهای IR

این راهکار دارای Built-in IR Code Library است.

وجود کتابخانه کدهای مادون قرمز امکان استفاده از کدهای IR موجود برای کنترل تجهیزات سازگار را فراهم می‌کند و فرآیند Integration کولر با سیستم هوشمند را ساده‌تر می‌سازد.

یادگیری کدهای ریموت کولر

علاوه بر کتابخانه داخلی، امکان Learn کردن کدهای IR ریموت کولر نیز در راهنمای HDL ذکر شده است.

این قابلیت برای تعریف فرمان‌های مادون قرمز ریموت سیستم تهویه و استفاده از آن‌ها در ساختار کنترلی HDL کاربرد دارد.

کنترل دمای کولر

یکی از کاربردهای این راهکار، کنترل تنظیمات دمای سیستم تهویه از طریق سیستم HDL است.

در دیاگرام صفحه اول، پنل DLP با صفحه AC برای کنترل سیستم نمایش داده شده و فرمان از طریق Buspro به IR Emitter منتقل می‌شود.

قابلیت Temperature Offset

راهنمای HDL قابلیت 4°C Temperature Input Offset را برای راهکار کنترل Split AC از طریق IR Emitter ذکر می‌کند.

این قابلیت امکان اعمال Offset روی مقدار ورودی دما را در ساختار کنترلی مربوط به سیستم تهویه فراهم می‌کند.

استفاده همراه با پنل DLP

در دیاگرام Integration، پنل DLP با AC Page به شبکه Buspro متصل شده است.

این ساختار نشان می‌دهد که فرمان‌های مربوط به سیستم تهویه می‌توانند از پنل HDL ارسال شده و سپس از طریق IR Emitter به کولر منتقل شوند.

مناسب برای Retrofit سیستم‌های Split

استفاده از IR Emitter روشی برای وارد کردن کولرهای Split دارای کنترل مادون قرمز به سیستم HDL Buspro است.

در این روش به‌جای کنترل مستقیم مدار داخلی کولر، فرمان‌های موردنیاز از طریق رابط IR خود دستگاه ارسال می‌شوند.

بنابراین سازگاری یونیت داخلی با کنترل مادون قرمز باید قبل از اجرای پروژه بررسی شود.

نحوه عملکرد HDL MIR01F.20

ساختار نمایش‌داده‌شده در راهنمای HDL به این صورت است:

پنل کنترلی HDL ← Buspro ← IR Emitter ← فرمان IR ← کولر Split

کاربر فرمان موردنظر را از سیستم HDL صادر می‌کند. فرمان از طریق شبکه Buspro به ماژول IR منتقل شده و سپس به شکل سیگنال مادون قرمز برای یونیت داخلی کولر ارسال می‌شود.

به همین دلیل محل نصب فرستنده باید به‌گونه‌ای انتخاب شود که سیگنال IR بتواند توسط گیرنده مادون قرمز یونیت داخلی دریافت شود.

کاربرد فرستنده مادون قرمز HDL

فرستنده مادون قرمز HDL مدل MIR01F.20 برای هوشمندسازی کنترل کولرهای گازی Split دارای گیرنده IR کاربرد دارد. این راهکار امکان قرار دادن کنترل سیستم تهویه در ساختار HDL Buspro را بدون کنترل مستقیم مدار داخلی کولر فراهم می‌کند.

کتابخانه داخلی کدهای IR و قابلیت یادگیری فرمان‌های ریموت، امکان تعریف فرمان‌های موردنیاز سیستم تهویه را فراهم می‌کنند. در ساختار نمونه HDL نیز کنترل از طریق پنل DLP انجام شده و فرمان از طریق Buspro به IR Emitter و سپس به کولر ارسال می‌شود.

پیش از استفاده از این محصول باید سازگاری یونیت داخلی کولر با کنترل IR بررسی شود. اگر سیستم تهویه از ساختار دیگری مانند Fan Coil، VRV یا VRF استفاده کند، راهنمای HDL روش‌های Integration متفاوتی را پیشنهاد می‌کند.
