رابط IP تک‌پورت HDL Buspro مدل MBUS01IP.431

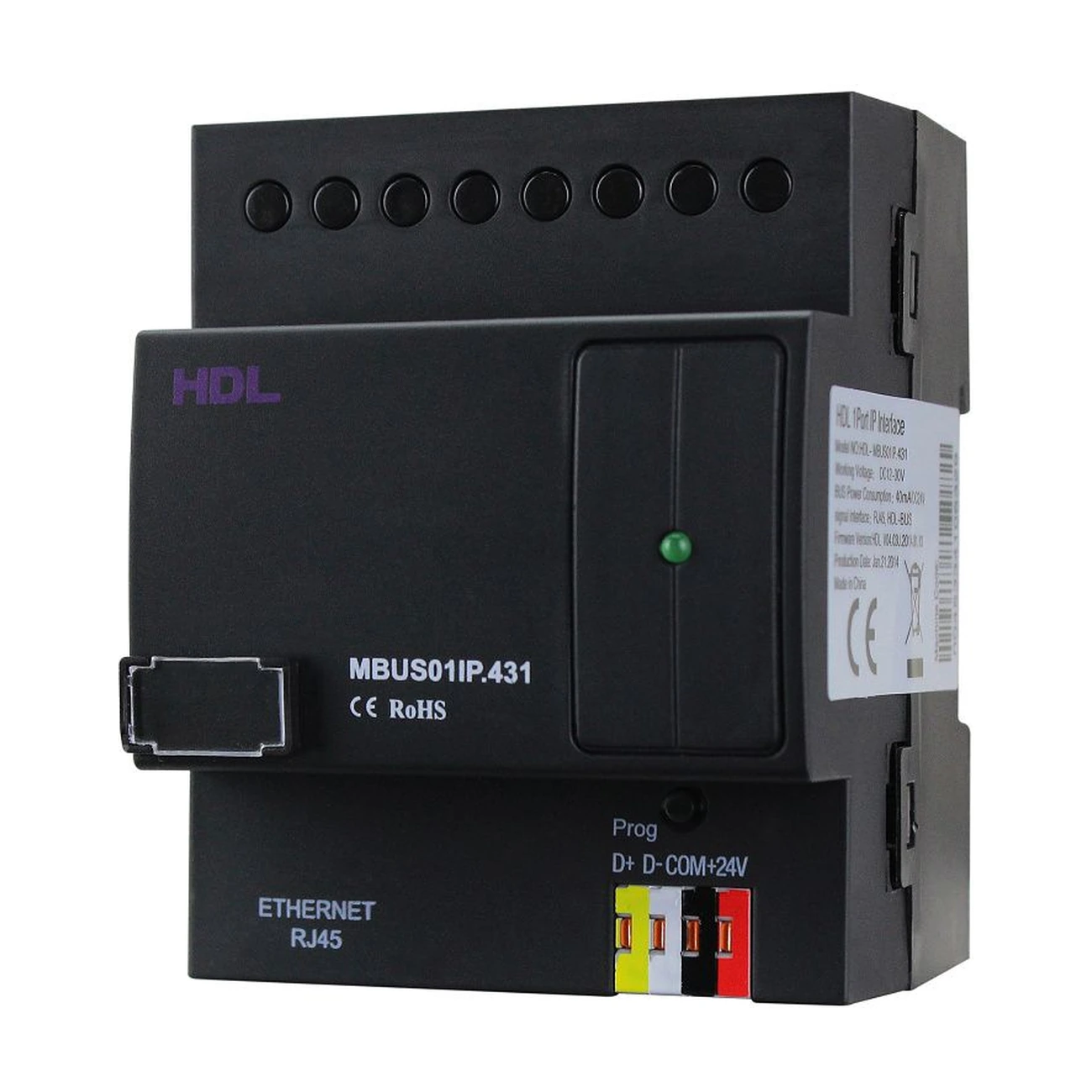

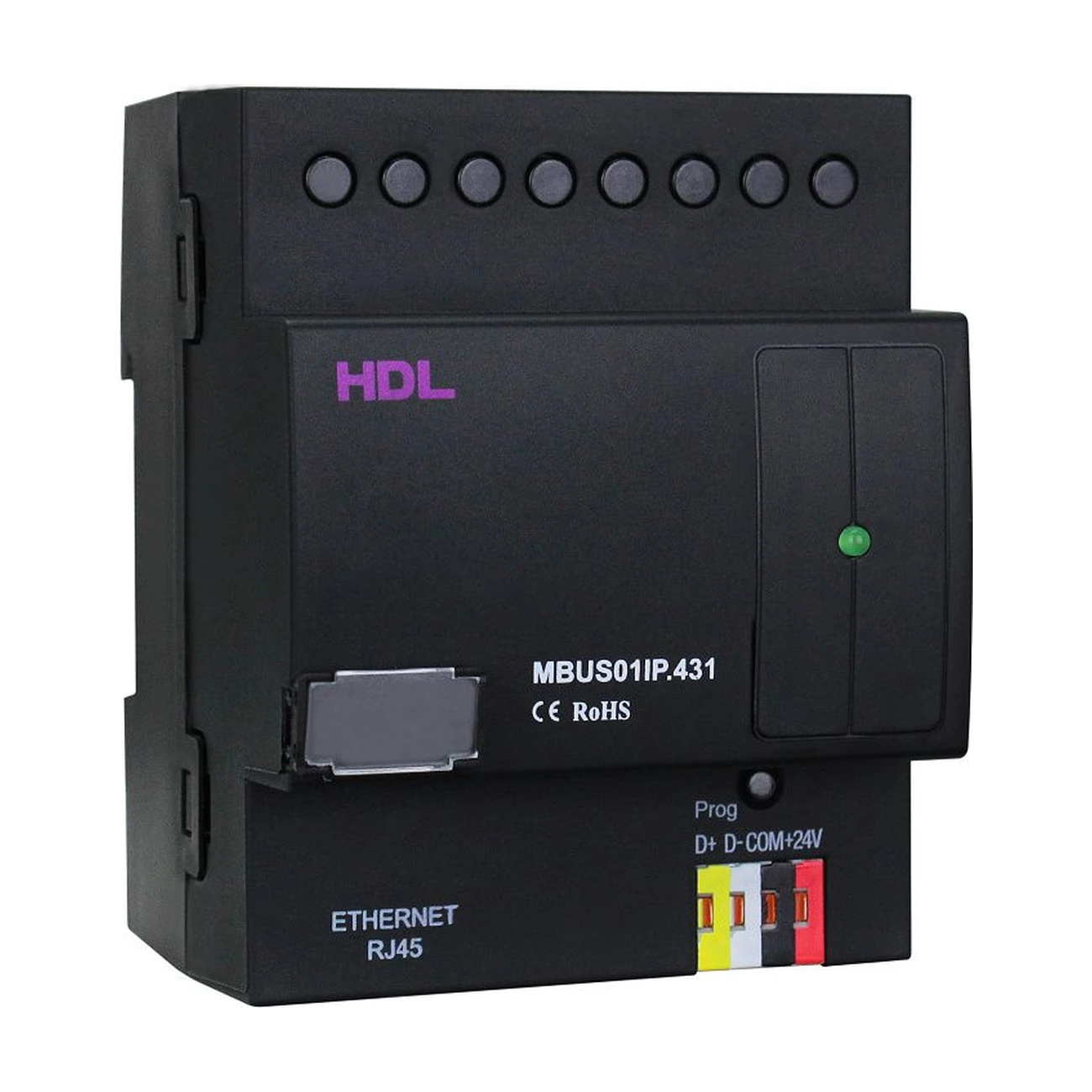

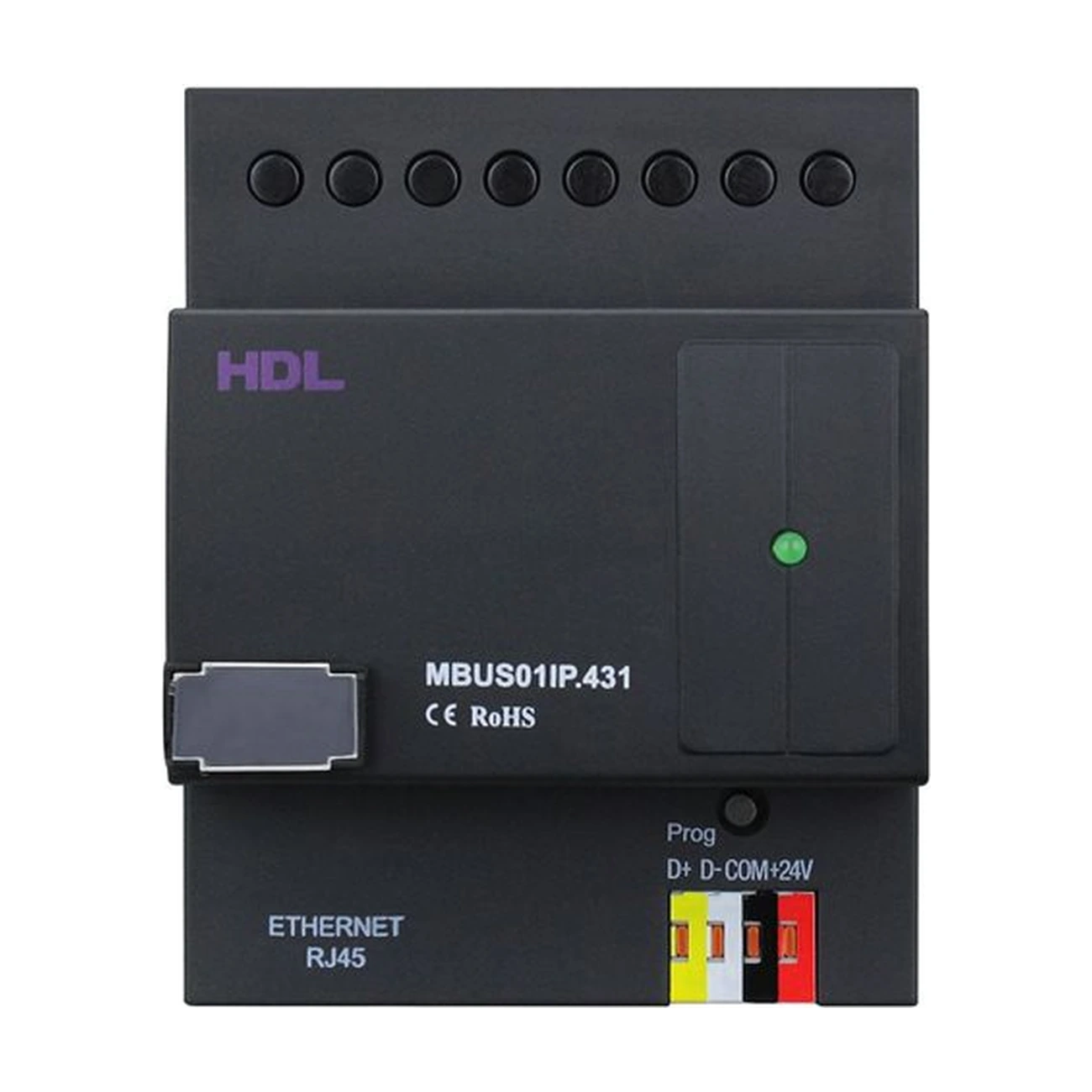

رابط IP تک‌پورت HDL Buspro مدل MBUS01IP.431 یک Gateway شبکه برای ایجاد ارتباط دوطرفه میان سیستم هوشمند HDL Buspro و شبکه Ethernet است. این ماژول از طریق پورت RJ45 به شبکه IP متصل می‌شود و امکان تبادل داده بین تجهیزات Buspro و شبکه محلی را فراهم می‌کند.

رابط IP تک‌پورت HDL Buspro از کنترل Local، P2P و Remote پشتیبانی می‌کند و امکان اتصال حداکثر ۴ دستگاه برای Remote Control را فراهم می‌سازد. طراحی تابلویی، نصب روی ریل DIN، ارتباط UDP/IP و قابلیت مدیریت پارامترهای شبکه، این مدل را به یک رابط ارتباطی کاربردی برای زیرساخت شبکه سیستم HDL تبدیل کرده است.

ارتباط دوطرفه Buspro و Ethernet

وظیفه اصلی MBUS01IP.431 ایجاد Gateway میان HDL Buspro و Ethernet است.

اطلاعات می‌توانند به‌صورت دوطرفه بین شبکه Buspro و Ethernet منتقل شوند و در نتیجه تجهیزات سیستم هوشمند امکان ارتباط با بخش IP شبکه را پیدا می‌کنند.

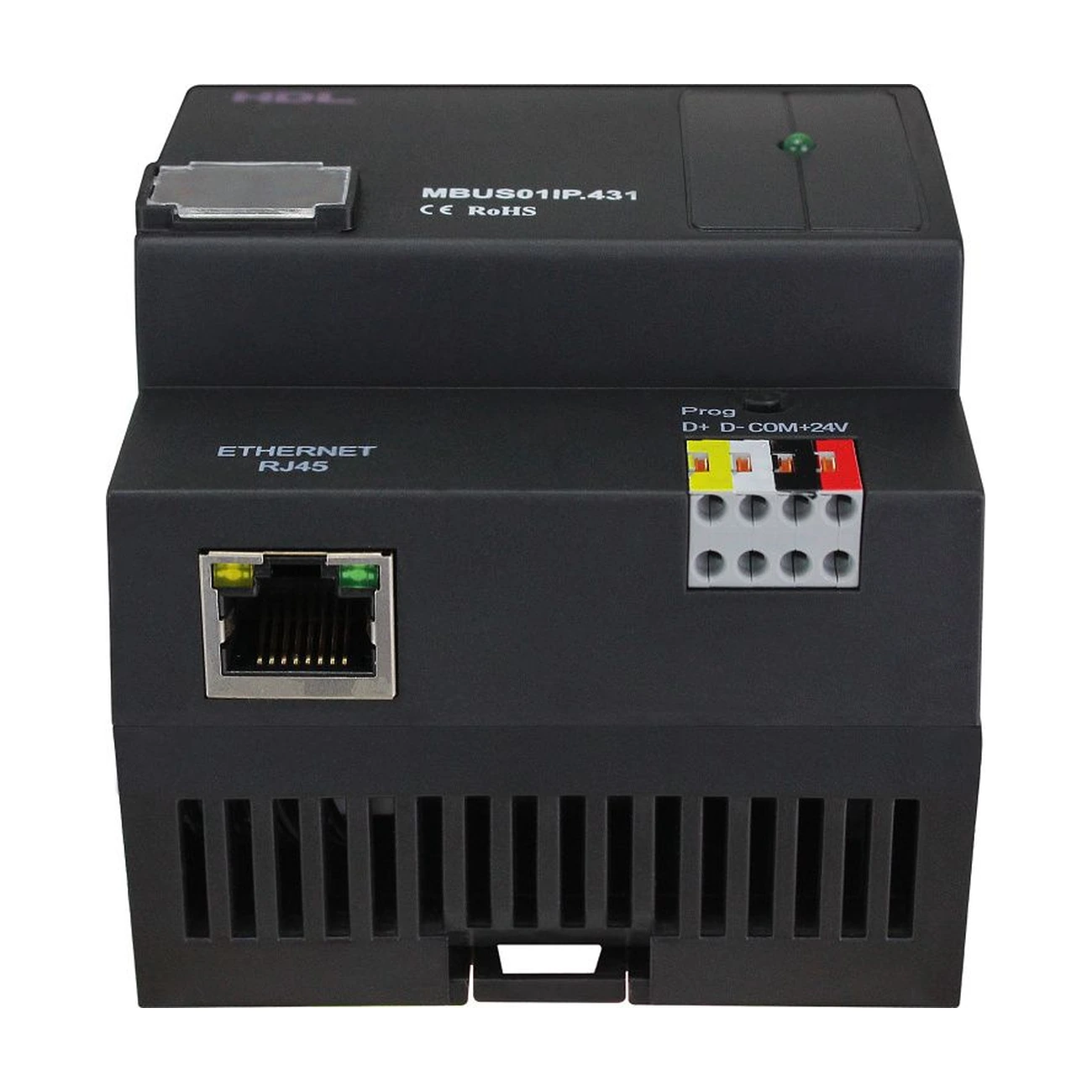

پورت شبکه RJ45

این ماژول دارای رابط RJ45 برای اتصال به شبکه Ethernet است.

طبق دیتاشیت، اتصال RJ45 از رابط شبکه UDP/IP استفاده می‌کند. در دیاگرام صفحه دوم نیز محل پورت Ethernet RJ45 در کنار ترمینال HDL Buspro مشخص شده است. HDL-MBUS01IP-431

پشتیبانی از Local Control

MBUS01IP.431 از Local Control پشتیبانی می‌کند و این حالت به‌عنوان وضعیت پیش‌فرض دستگاه ذکر شده است.

در این ساختار، ارتباط در شبکه محلی انجام می‌شود و ماژول امکان تبادل اطلاعات بین شبکه IP و سیستم HDL Buspro را فراهم می‌کند.

پشتیبانی از P2P Control

P2P Control نیز در فهرست قابلیت‌های این رابط قرار دارد.

وجود این حالت در کنار Local و Remote Control امکان استفاده از روش‌های ارتباطی مختلفی را که در ساختار این محصول تعریف شده‌اند فراهم می‌کند.

پشتیبانی از Remote Control

این مدل از Remote Control نیز پشتیبانی می‌کند.

طبق دیتاشیت، حداکثر ۴ دستگاه می‌توانند برای Remote Control به ماژول متصل شوند. سازنده iPad، iPhone، Touchlife و نرم‌افزار HDL Buspro را به‌عنوان نمونه تجهیزات و نرم‌افزارهای قابل اتصال ذکر کرده است.

اتصال هم‌زمان حداکثر ۴ دستگاه

HDL MBUS01IP.431 امکان اتصال حداکثر چهار Device را برای Remote Control فراهم می‌کند.

این عدد مشخصاً مربوط به Remote Control ذکرشده در دیتاشیت است و نباید به‌عنوان تعداد تجهیزات Buspro موجود در کل پروژه تفسیر شود.

تبادل هوشمند داده

در دیتاشیت قابلیت Intelligent Data Exchange برای این مدل ذکر شده است.

هدف این قابلیت کاهش Data Traffic در فرآیند تبادل اطلاعات میان Buspro و شبکه IP عنوان شده است.

رابط HDL Buspro

سمت سیستم هوشمند دستگاه از رابط HDL Buspro استفاده می‌کند.

کابل Buspro می‌تواند CAT5E یا کابل HDL Bus/KNX باشد و روش اتصال Series به‌صورت Hand-in-Hand برای شبکه Buspro ذکر شده است.

در هنگام نصب باید آدرس MAC و IP تمام تجهیزات IP موجود در یک شبکه یکتا باشند.

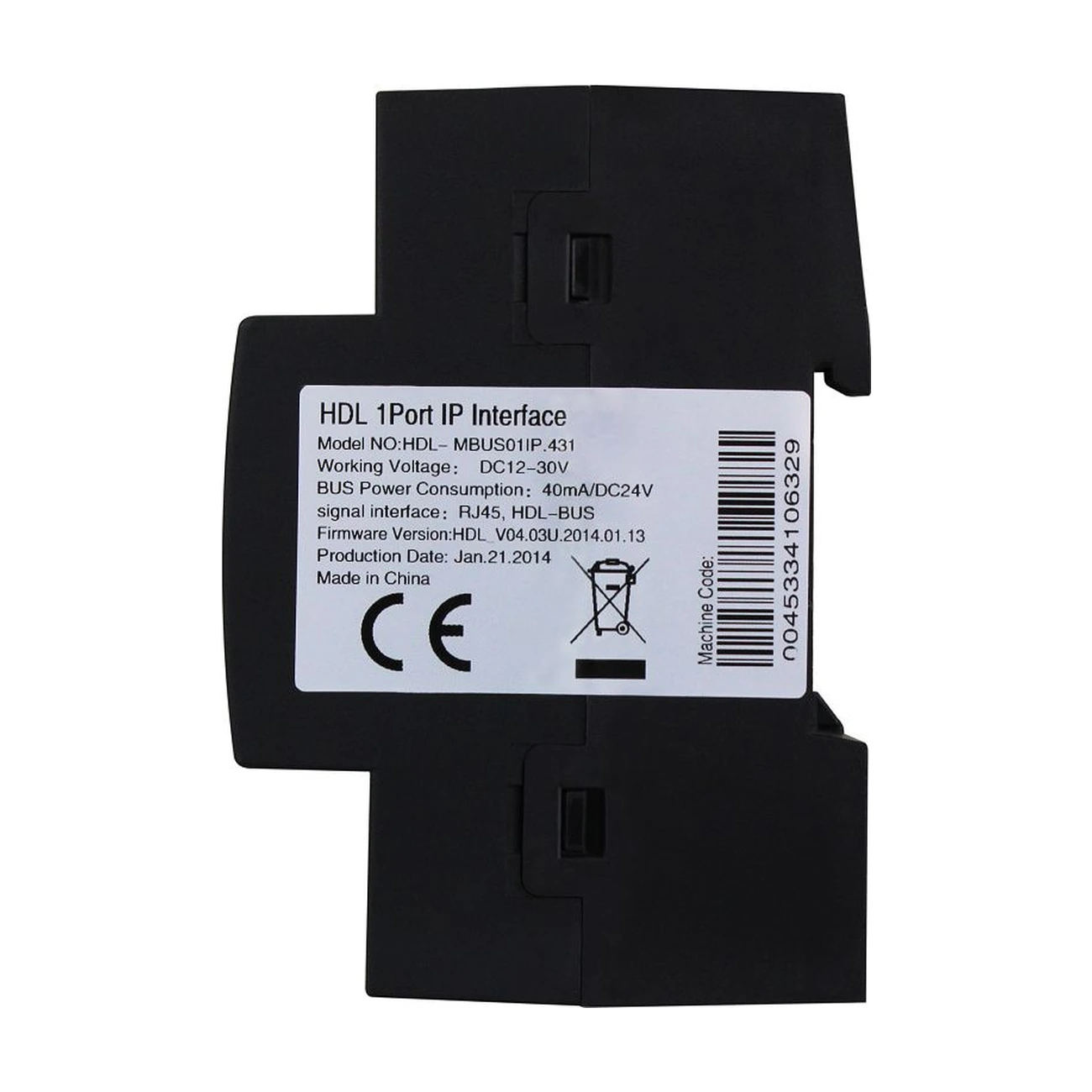

ولتاژ کاری 15 تا 30 ولت DC

MBUS01IP.431 با ولتاژ 15 تا 30 ولت DC کار می‌کند.

مصرف Buspro دستگاه نیز 40mA در 24V DC اعلام شده است. این مقدار باید هنگام محاسبه ظرفیت منبع تغذیه شبکه Buspro در کنار مصرف سایر تجهیزات سیستم در نظر گرفته شود.

تنظیم IP شبکه

دستگاه به‌صورت پیش‌فرض دارای IP زیر است:

192.168.10.250

Port پیش‌فرض نیز 6000 اعلام شده است.

برای انجام تنظیمات اولیه، کامپیوتر باید در همان IP Segment قرار گیرد و سپس از طریق HDL Buspro Set Up Tool می‌توان آدرس IP ماژول را تغییر داد.

بازگردانی تنظیمات کارخانه

روی ماژول یک Button و Indicator قرار دارد.

در حالت عادی، نشانگر به رنگ سبز چشمک می‌زند. اگر دکمه به مدت ۱۰ ثانیه نگه داشته شود، نشانگر قرمز شده و دستگاه به تنظیمات پیش‌فرض کارخانه بازمی‌گردد.

پارامترهای پیش‌فرض شامل IP برابر 192.168.10.250، Router IP برابر 192.168.10.1 و Port برابر 6000 هستند.

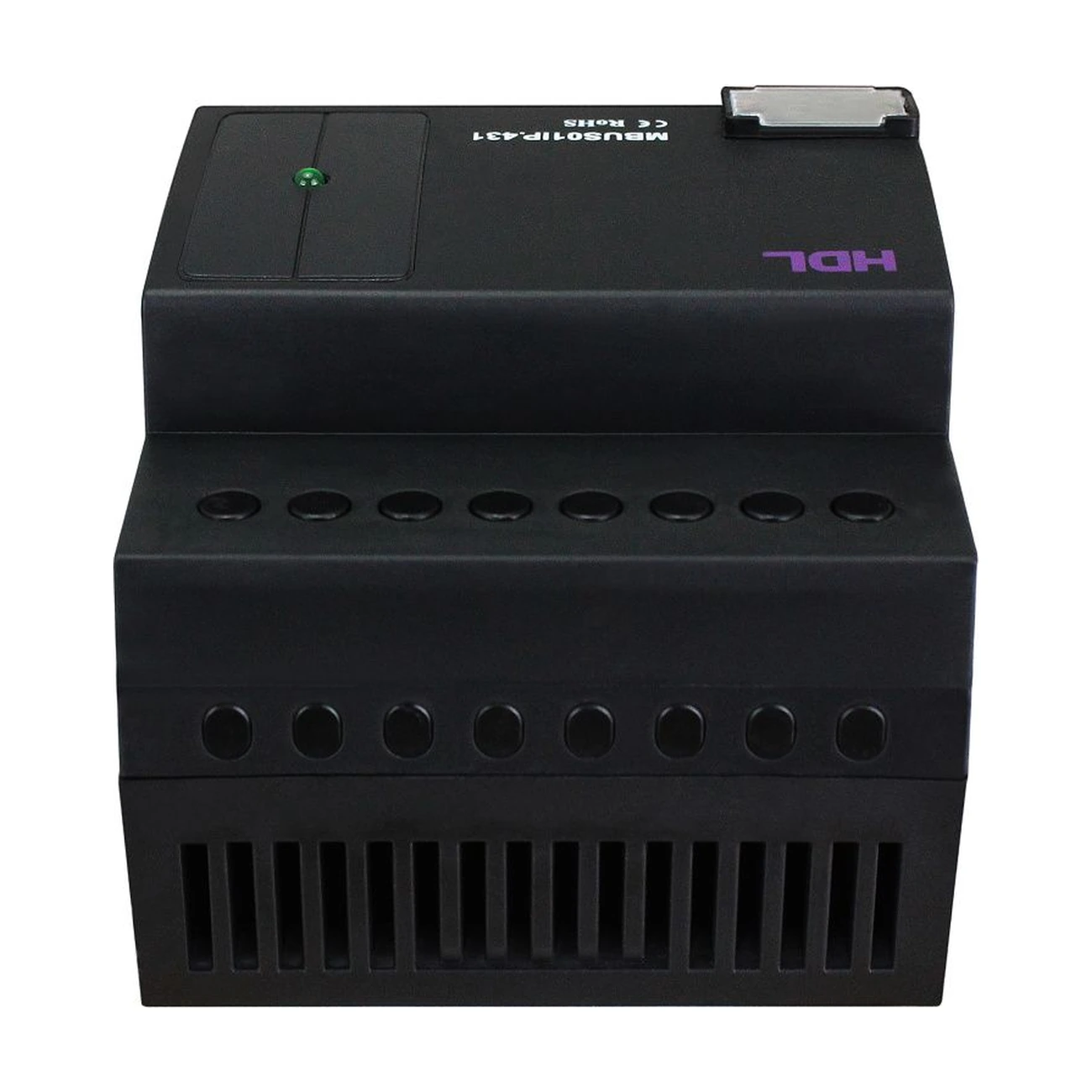

نصب روی ریل DIN

این رابط برای نصب داخل تابلو برق طراحی شده و روی ریل DIN استاندارد ۳۵ میلی‌متری نصب می‌شود.

ابعاد دستگاه 72×90×66 میلی‌متر و وزن آن 124 گرم است. بدنه نیز از Nylon و PC ساخته شده و درجه حفاظت IP20 دارد.

کاربرد رابط IP تک‌پورت HDL Buspro

رابط IP تک‌پورت HDL Buspro مدل MBUS01IP.431 برای ایجاد ارتباط میان شبکه Buspro و Ethernet در پروژه‌های هوشمندسازی HDL استفاده می‌شود. این ماژول داده‌ها را به‌صورت دوطرفه میان دو بستر منتقل می‌کند و از ارتباط Local، P2P و Remote پشتیبانی می‌کند.

وجود پورت RJ45 با ارتباط UDP/IP امکان اتصال دستگاه به شبکه IP را فراهم می‌کند. برای Remote Control نیز حداکثر چهار Device قابل اتصال هستند.

در اجرای شبکه باید IP و MAC تجهیزات IP موجود در یک شبکه یکتا باشند. همچنین برای تنظیم اولیه IP، کامپیوتر و ماژول باید در یک IP Segment قرار گیرند.
