HDL-M485/GW.40 رابط Buspro به RS485 مینی

رابط Buspro به RS485 HDL

رابط Buspro به RS485 مینی HDL مدل M485/GW.40 یک ماژول ارتباطی دوطرفه برای یکپارچه‌سازی تجهیزات دارای رابط RS485 با سیستم هوشمند HDL Buspro است. این محصول امکان انتقال متقابل اطلاعات میان پروتکل Buspro و RS485 را فراهم می‌کند و برای پروژه‌هایی کاربرد دارد که تجهیزات جانبی باید از طریق RS485 با شبکه هوشمند HDL ارتباط برقرار کنند.

رابط Buspro به RS485 مینی HDL با ابعاد کوچک طراحی شده و از نرخ‌های ارتباطی متنوع، سه حالت تبدیل String، Hexadecimal و Data و حداکثر ۲۰۰ Control Target پشتیبانی می‌کند. امکان تعریف سفارشی Instruction Identifier و به‌روزرسانی Online یا Manual نیز برای دستگاه در نظر گرفته شده است.

ارتباط دوطرفه Buspro و RS485

وظیفه اصلی HDL M485/GW.40 ایجاد ارتباط دوطرفه میان تجهیزات RS485 و تجهیزات موجود در شبکه HDL Buspro است.

این ساختار امکان تبادل فرمان و اطلاعات میان دو رابط را فراهم می‌کند و برای Integration تجهیزاتی کاربرد دارد که از RS485 برای ارتباط استفاده می‌کنند.

رابط RS485

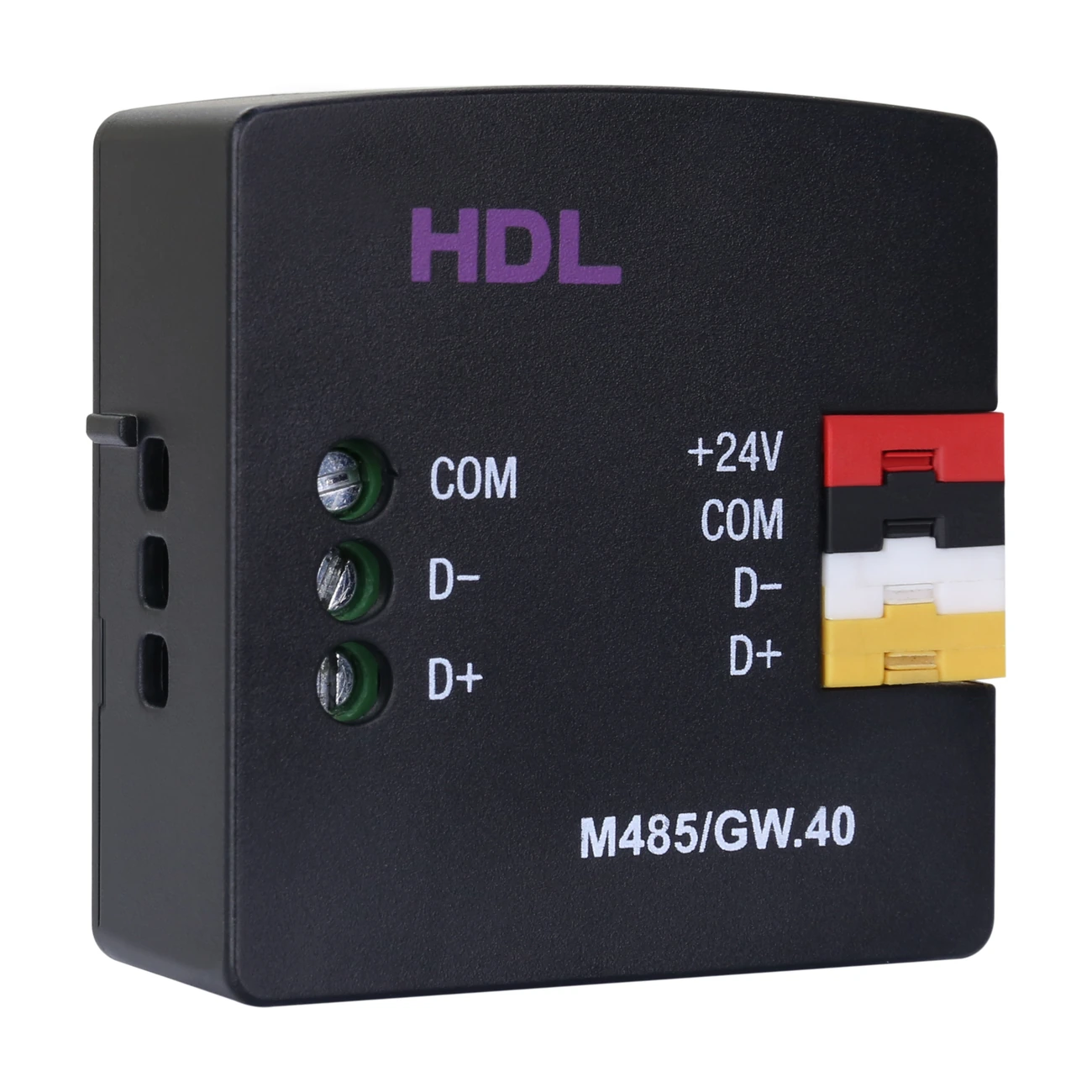

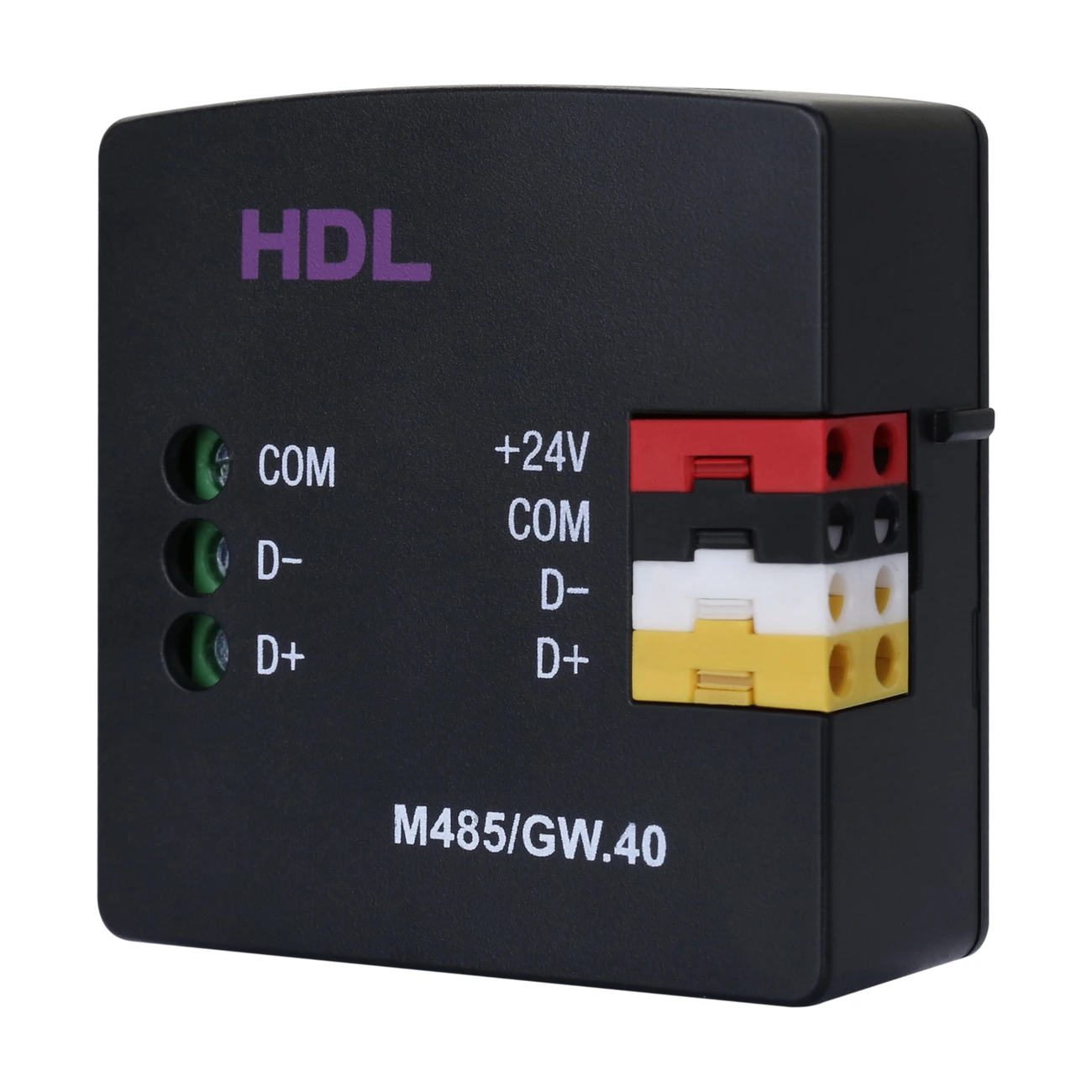

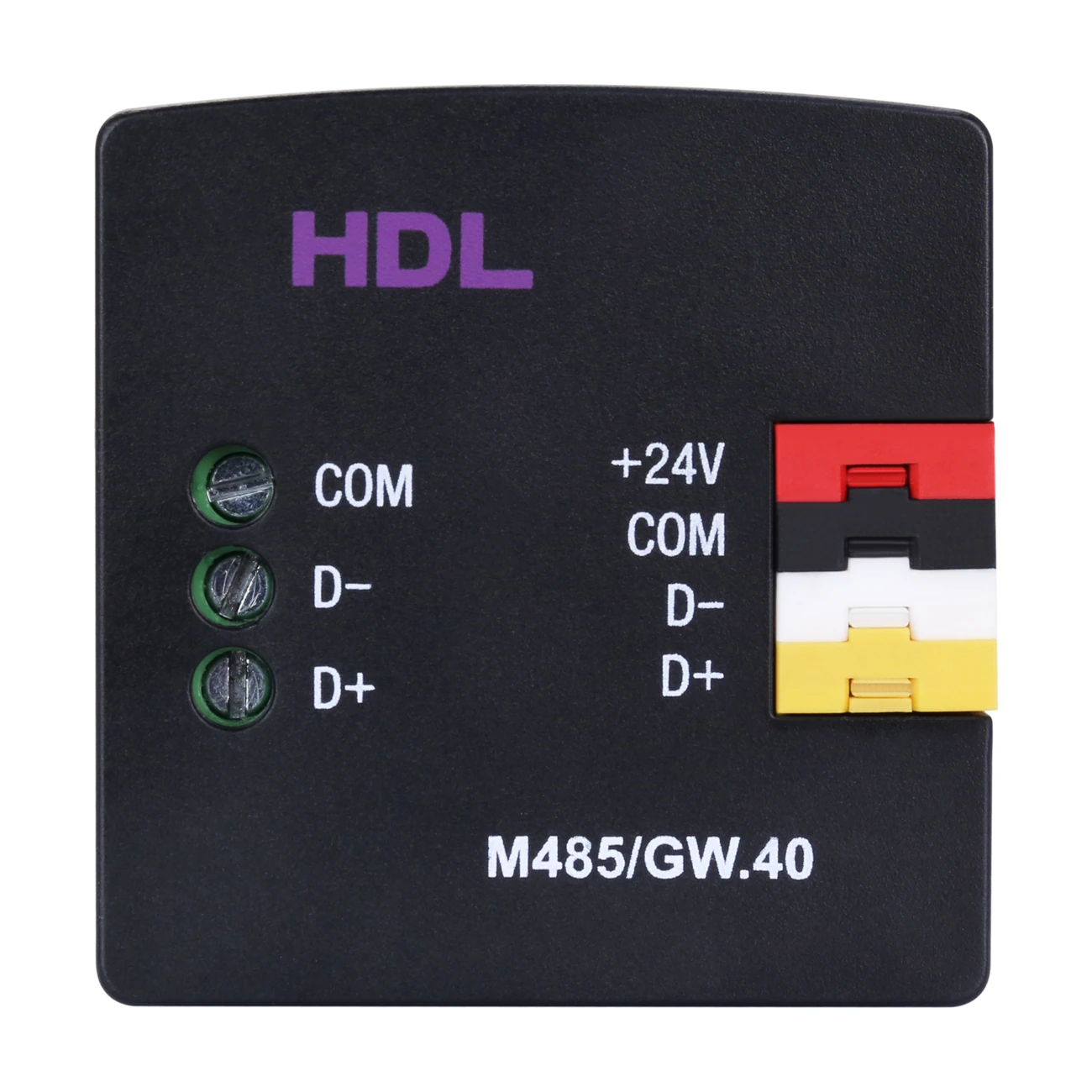

ماژول دارای یک رابط RS485 است. مطابق دیاگرام سیم‌کشی صفحه اول، ترمینال‌های این بخش شامل COM، D- و D+ هستند.

در سمت دیگر دستگاه نیز رابط HDL Buspro قرار دارد تا ماژول میان شبکه Buspro و تجهیز RS485 قرار گیرد. Buspro-RS485-Interface-Mini

سه حالت تبدیل اطلاعات

M485/GW.40 از سه Conversion Mode پشتیبانی می‌کند:

• String
• Hexadecimal
• Data Mode

این حالت‌ها امکان تنظیم نحوه تبادل اطلاعات متناسب با ساختار ارتباطی تجهیز RS485 را فراهم می‌کنند.

پشتیبانی از Baud Rateهای مختلف

این رابط از چندین نرخ ارتباطی پشتیبانی می‌کند و Baud Rate متناسب با تجهیز RS485 قابل انتخاب است.

بر اساس جدول Technical Data، نرخ‌های قابل استفاده شامل 1200، 2400، 4800، 9600، 14400، 19200، 38400، 57600 و 115200bps هستند. Buspro-RS485-Interface-Mini

پشتیبانی از ۲۰۰ Control Target

HDL M485/GW.40 از حداکثر ۲۰۰ Control Target پشتیبانی می‌کند.

این قابلیت امکان تعریف تعداد قابل توجهی Target کنترلی را برای Integration تجهیزات RS485 با سیستم HDL Buspro فراهم می‌کند.

تعریف سفارشی Instruction Identifier

کاربر می‌تواند Instruction Identifier را به‌صورت سفارشی تعریف کند.

این ویژگی در کنار حالت‌های مختلف تبدیل داده، امکان تنظیم ساختار فرمان‌های ارتباطی را متناسب با Integration موردنظر فراهم می‌کند.

مشخصات ارتباط سریال

مطابق Technical Data، ساختار ارتباط RS485 دستگاه دارای ۸ Data Bit است و Stop Bit را می‌توان روی ۱ یا ۲ تنظیم کرد.

این پارامترها در کنار Baud Rate باید مطابق مشخصات ارتباطی تجهیز RS485 متصل‌شده تنظیم شوند.

ارتباط HDL Buspro

رابط سمت سیستم هوشمند دستگاه HDL Buspro است.

ولتاژ کاری دستگاه 18 تا 36 ولت DC و جریان کاری آن 12mA در 24V DC اعلام شده است.

برای کابل Buspro، سازنده استفاده از CAT5E یا کابل اختصاصی HDL Buspro را ذکر کرده و اتصال Series به روش Hand-in-Hand را توصیه می‌کند.

به‌روزرسانی Online و Manual

این مدل از هر دو روش Online Update و Manual Update پشتیبانی می‌کند.

بنابراین امکان به‌روزرسانی دستگاه در چارچوب روش‌های تعیین‌شده توسط HDL وجود دارد.

دکمه Programming و تنظیم آدرس

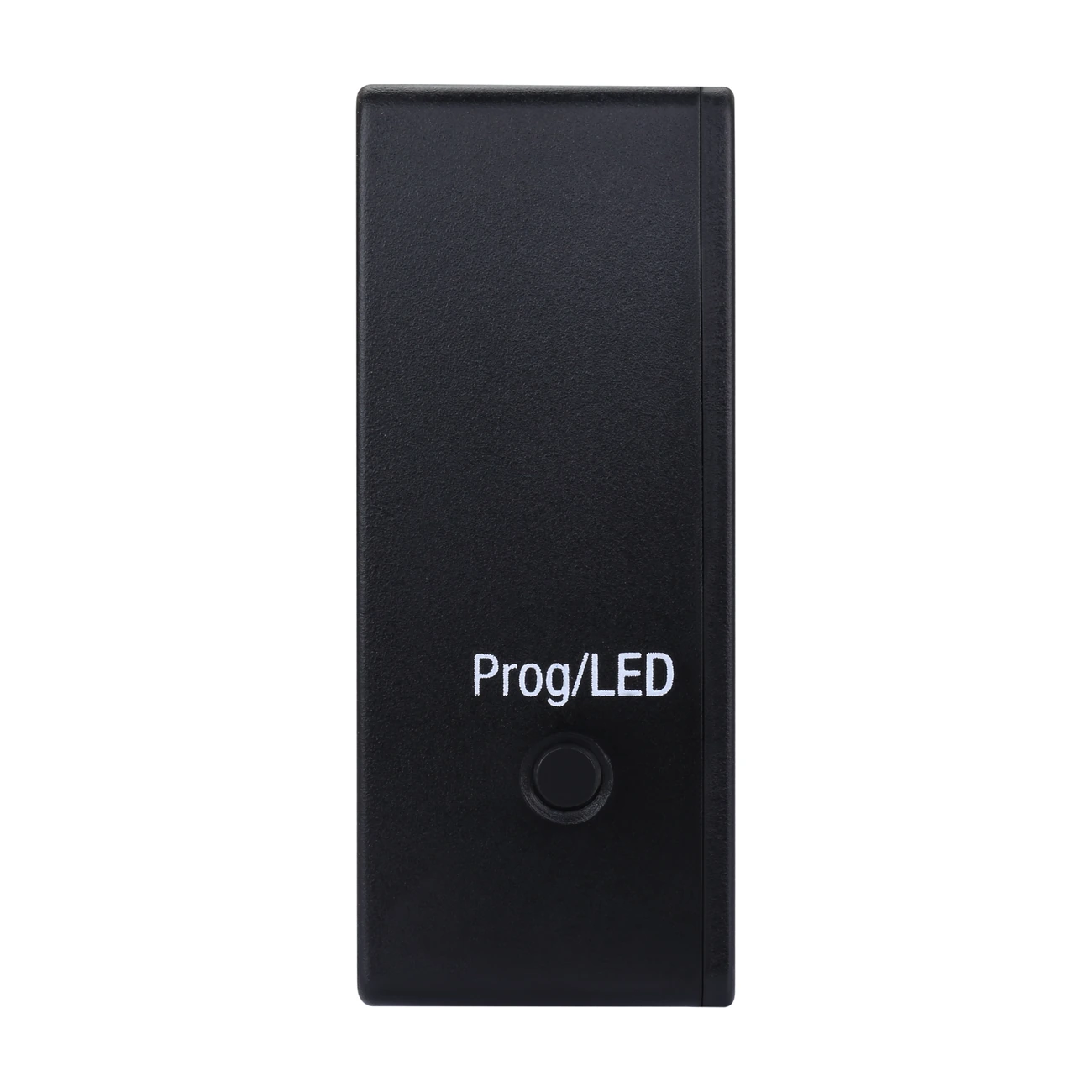

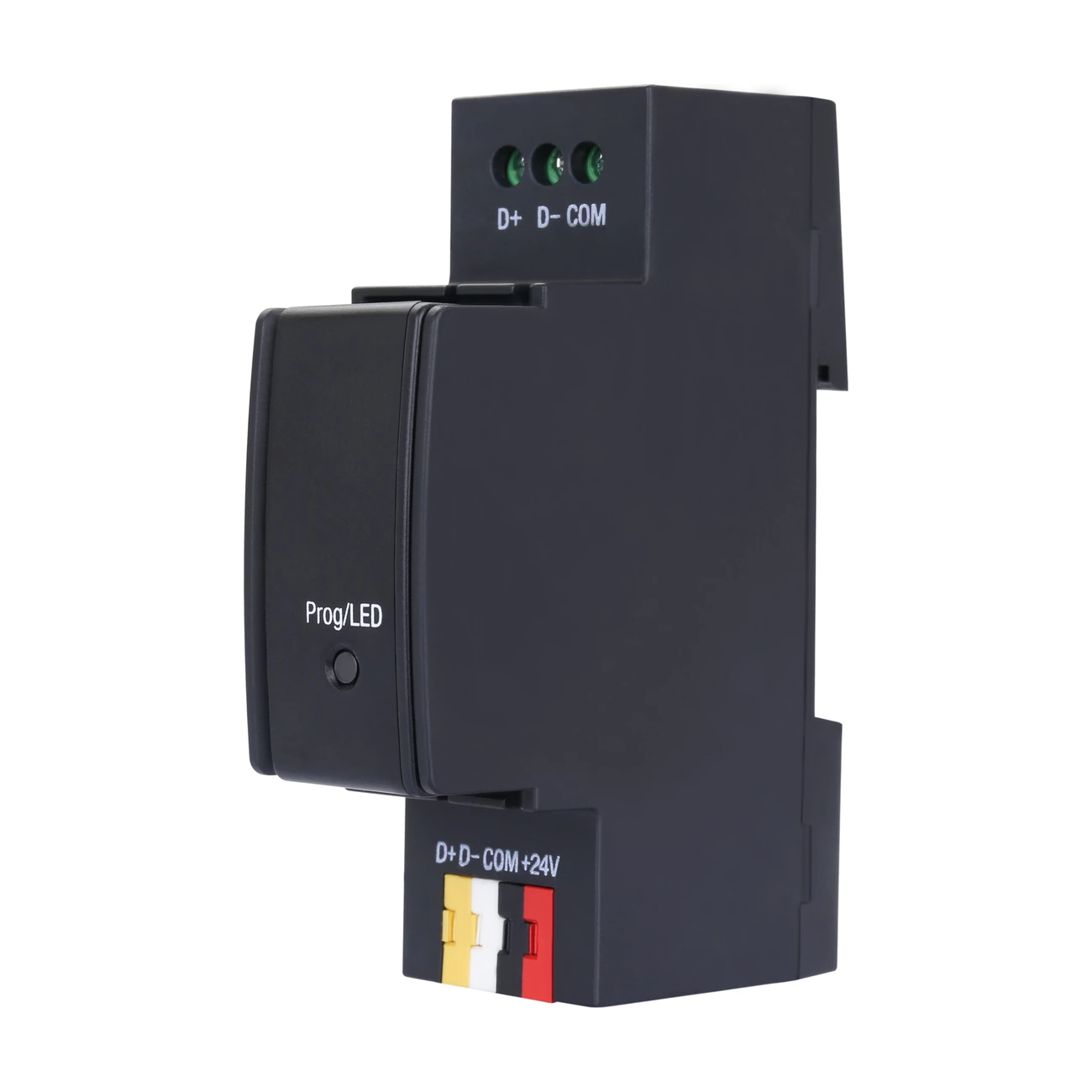

روی ماژول دکمه Programming و نشانگر وضعیت قرار دارد.

در حالت عادی، نشانگر سبز چشمک می‌زند. با نگه‌داشتن دکمه به مدت ۳ ثانیه، نشانگر سبز متوقف و نشانگر قرمز ثابت می‌شود؛ سپس Subnet ID و Device ID از طریق HDL Buspro Setup Tool قابل خواندن و تغییر هستند.

طراحی فشرده

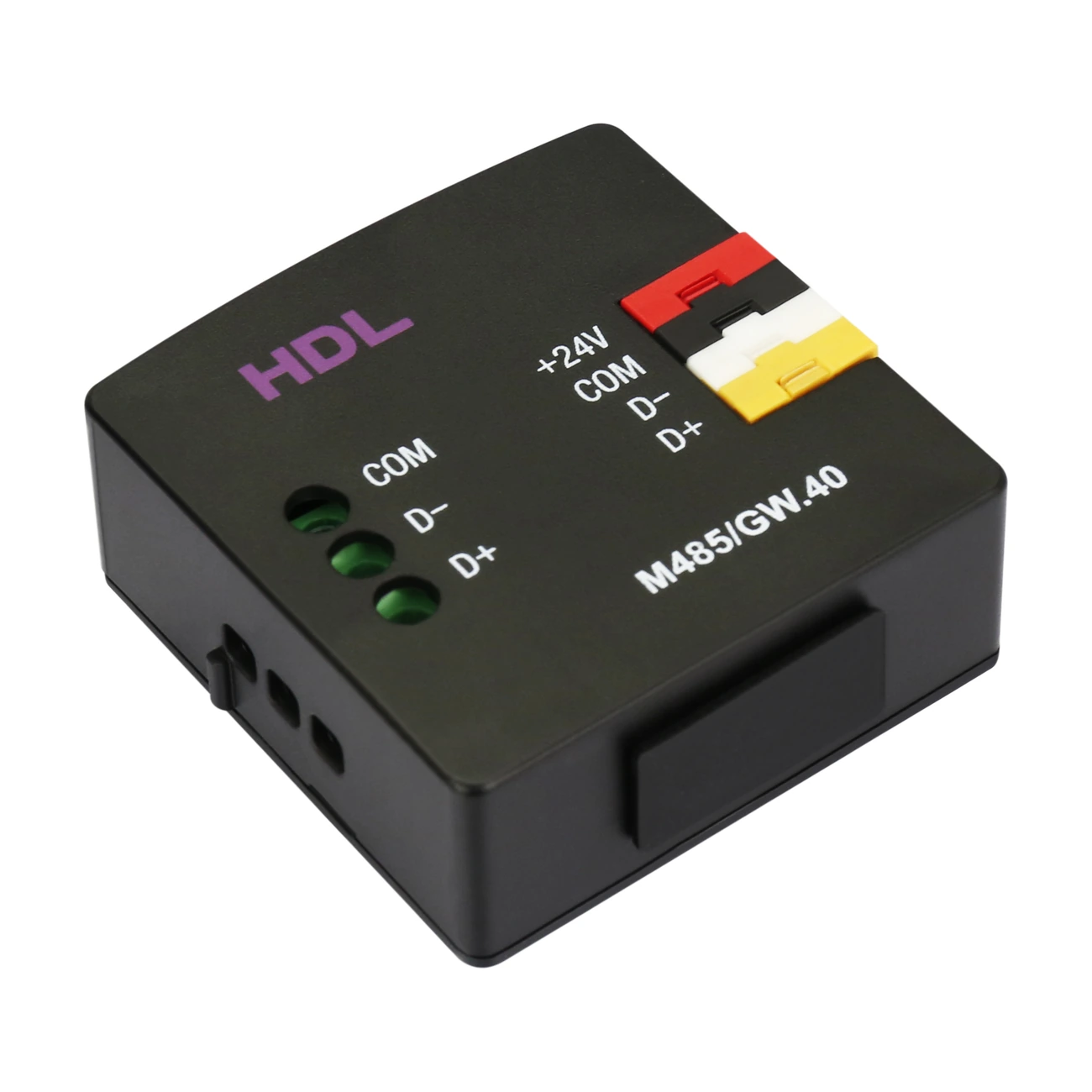

ابعاد خود ماژول تنها 45×46×18 میلی‌متر و وزن خالص آن ۲۵ گرم است.

طراحی کوچک دستگاه باعث می‌شود فضای محدودی اشغال کند. دیتاشیت اعلام کرده است که ترکیب Base و Module تقریباً 1.5P از فضای تابلو توزیع را اشغال می‌کند.

نصب در قوطی دیواری یا ریل DIN

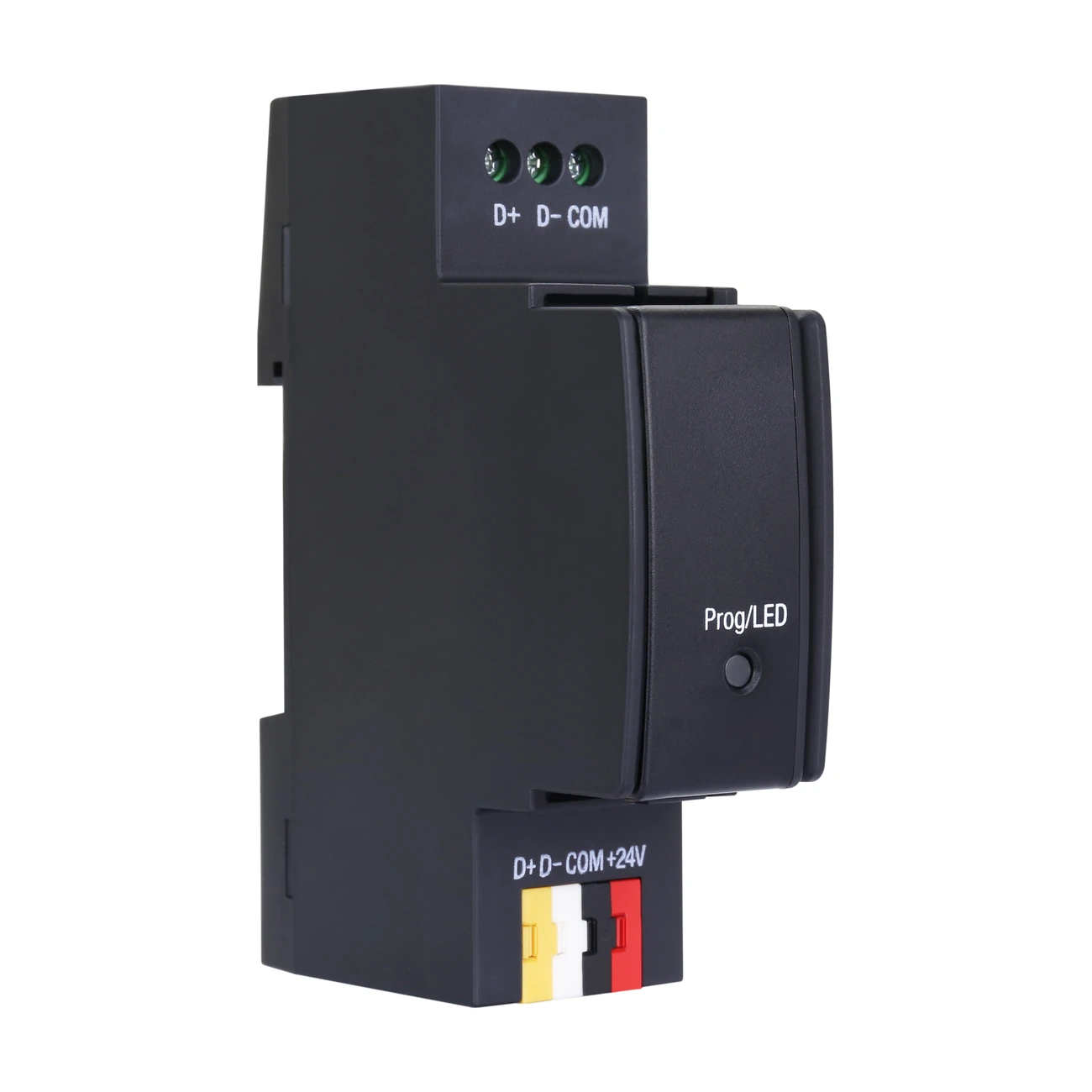

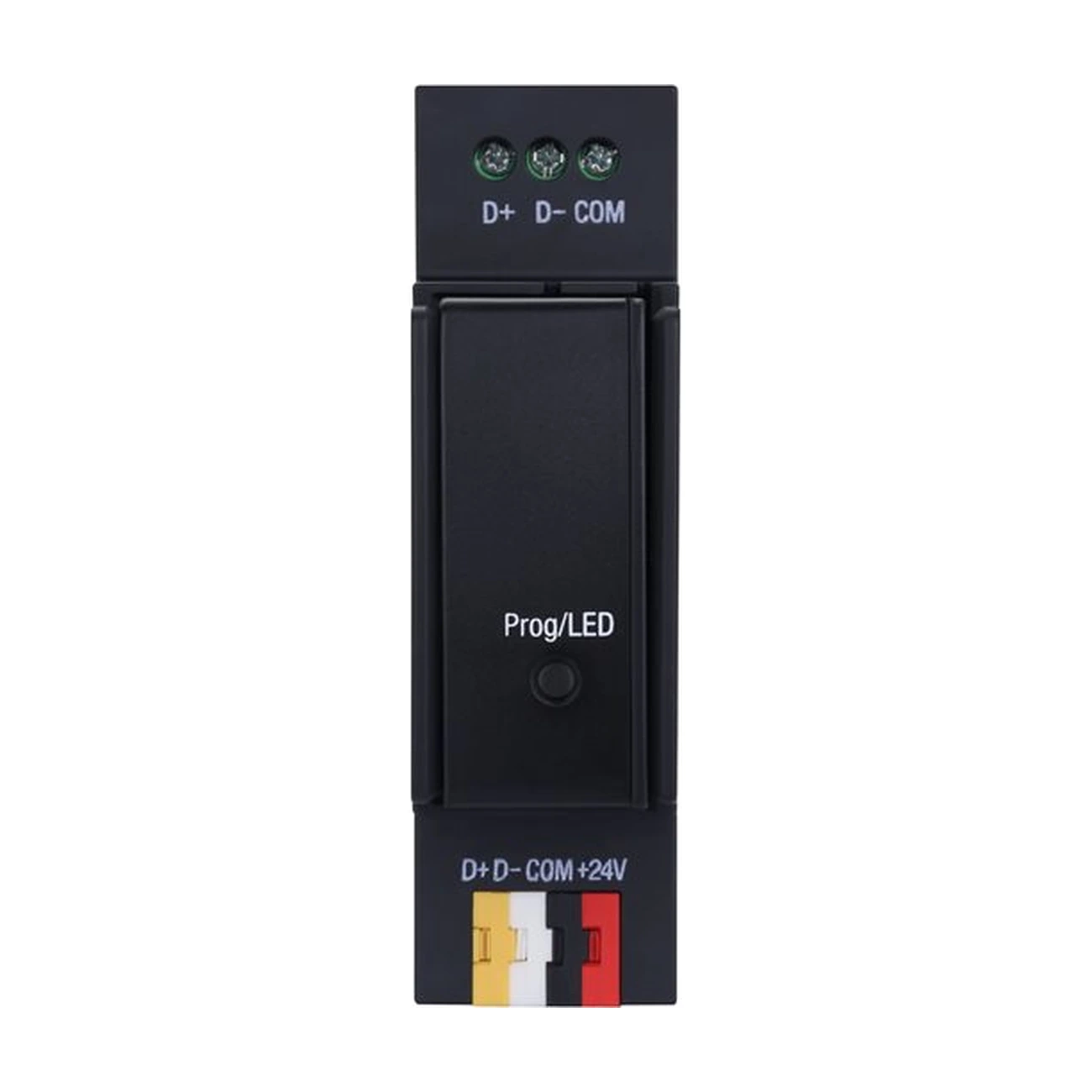

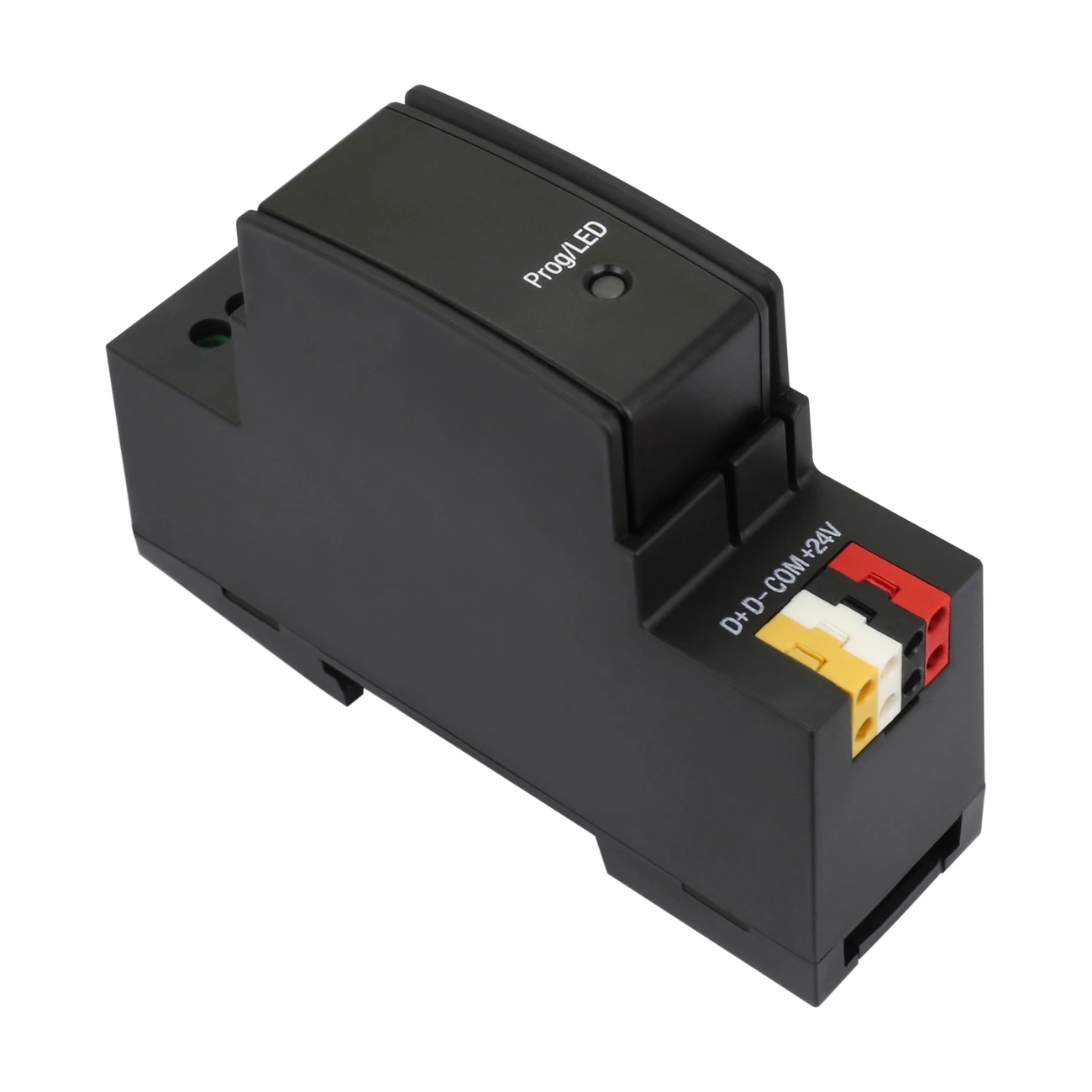

HDL M485/GW.40 به دو روش قابل نصب است: داخل Wall Box یا روی ریل DIN استاندارد ۳۵ میلی‌متری.

کاربرد رابط Buspro به RS485 مینی HDL

رابط Buspro به RS485 مینی HDL مدل M485/GW.40 برای پروژه‌هایی طراحی شده است که نیاز به تبادل اطلاعات میان سیستم HDL Buspro و یک تجهیز دارای رابط RS485 دارند.
