رابط IP تک‌پورت HDL مدل MBUS01IP.431

رابط IP تک‌پورت HDL مدل MBUS01IP.431

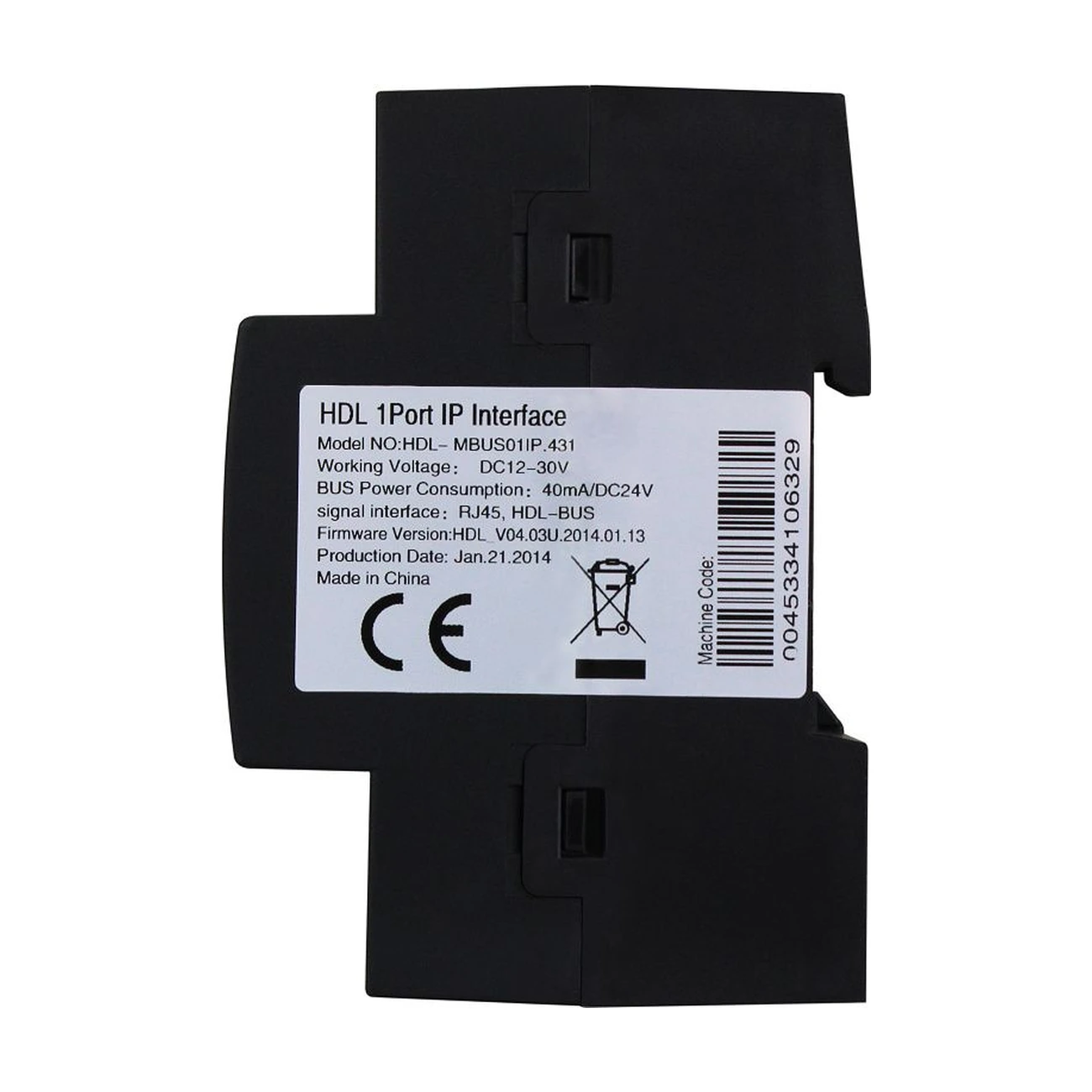

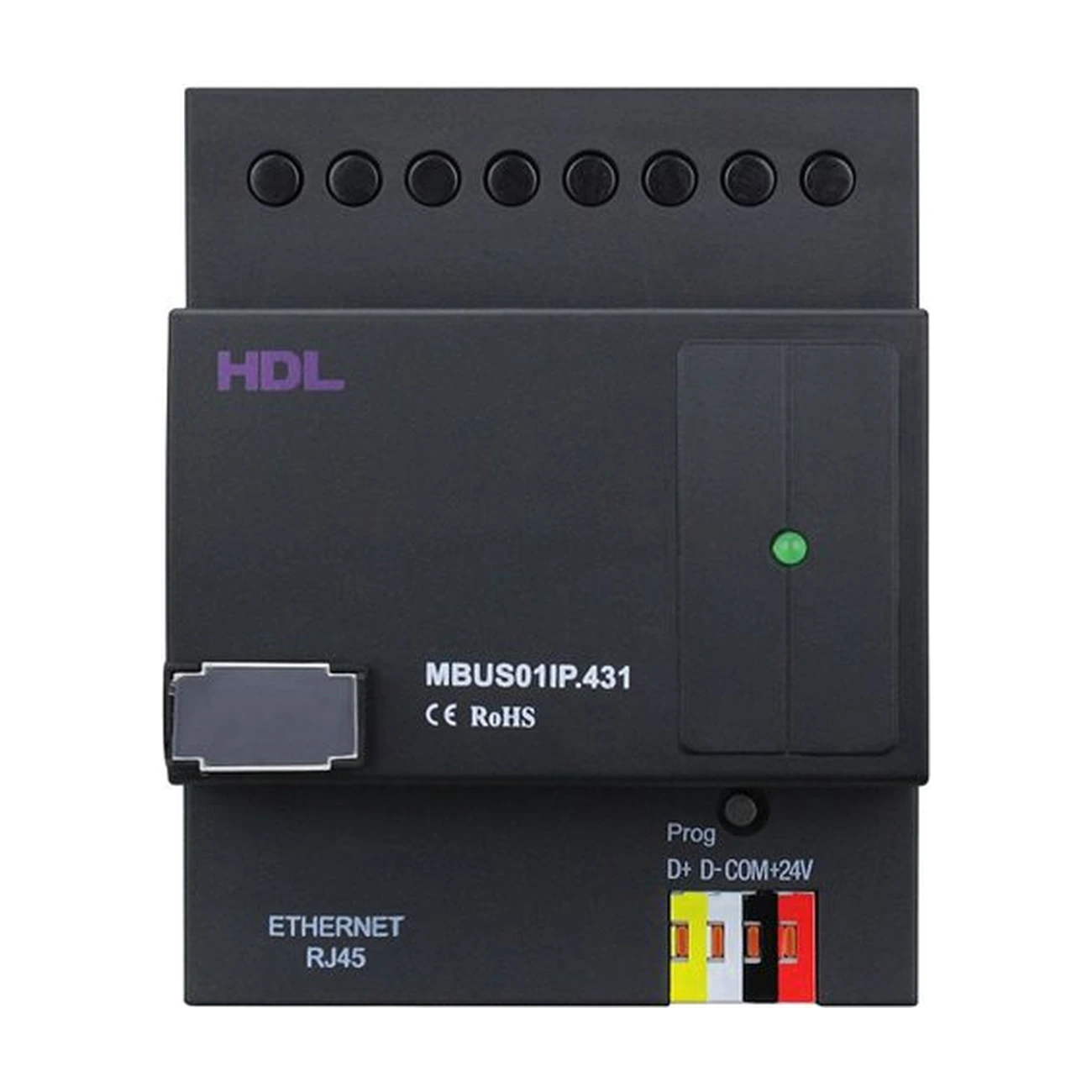

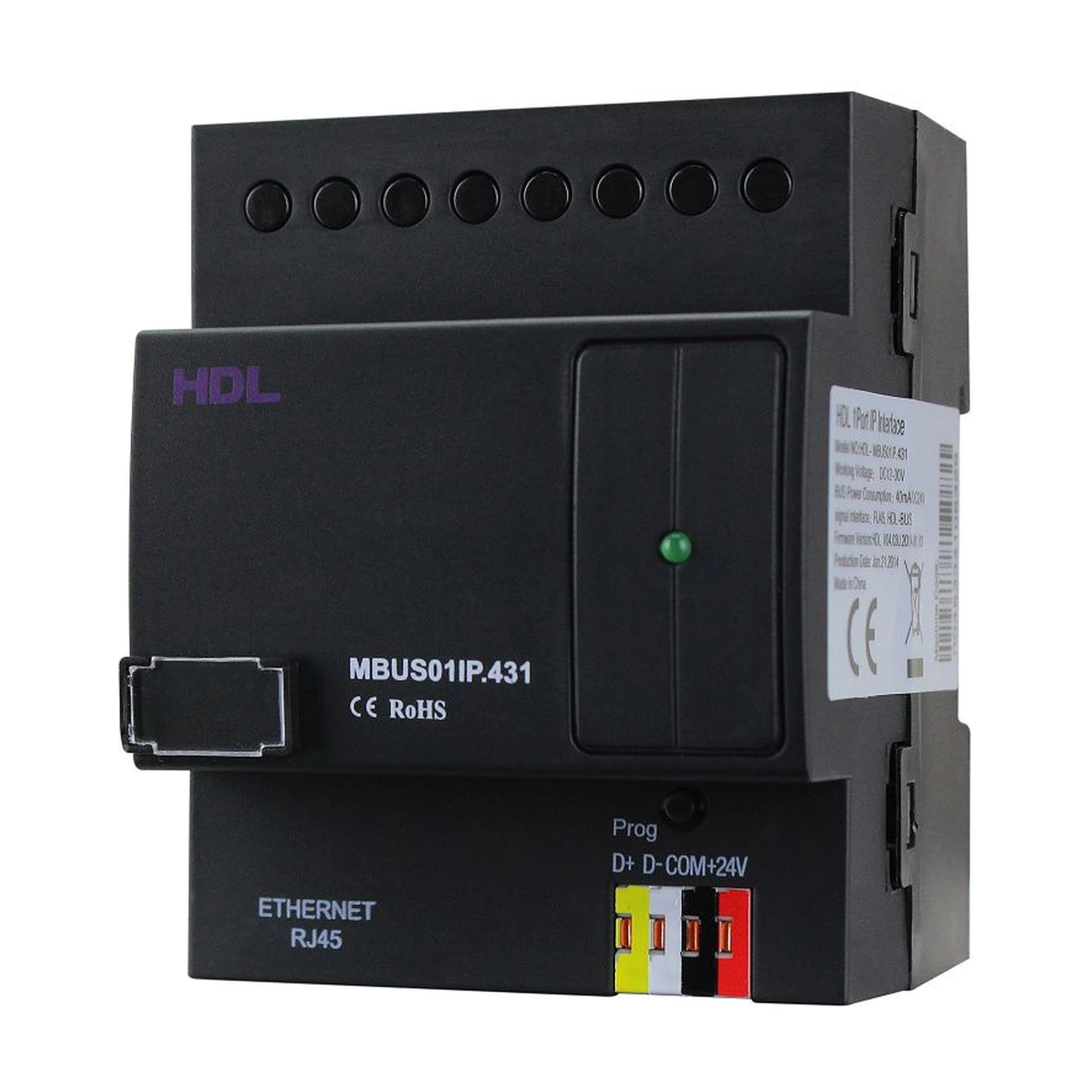

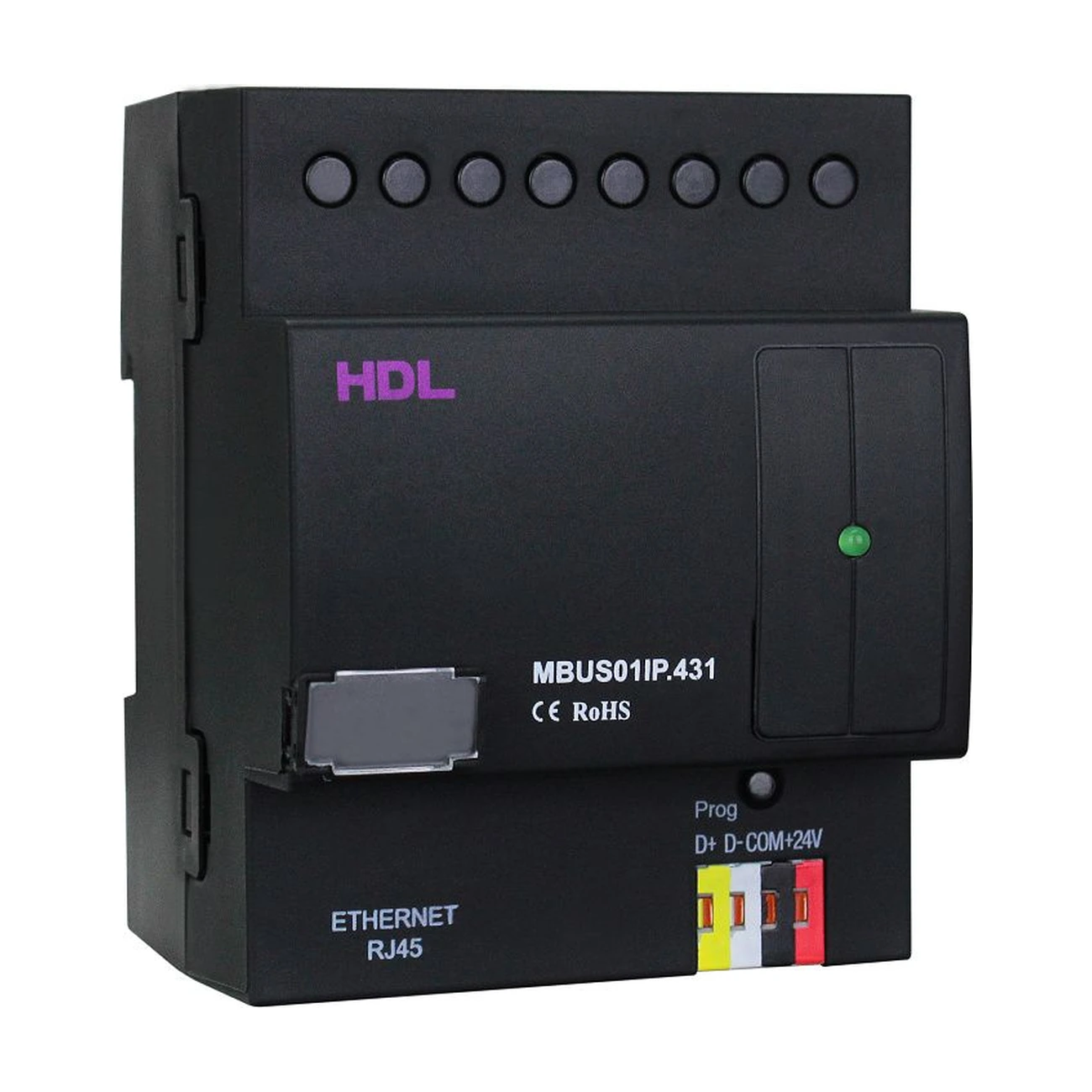

رابط IP تک‌پورت HDL مدل MBUS01IP.431 یک Gateway ارتباطی برای اتصال سیستم هوشمند HDL Buspro به شبکه Ethernet است. این ماژول تبادل دوطرفه اطلاعات میان Buspro و شبکه IP را فراهم می‌کند و برای ایجاد ارتباط شبکه‌ای، کنترل محلی و دسترسی از راه دور در پروژه‌های هوشمندسازی مبتنی بر HDL کاربرد دارد.

رابط IP تک‌پورت HDL از پورت RJ45 با ارتباط UDP/IP بهره می‌برد و از حالت‌های Local Control، P2P Control و Remote Control پشتیبانی می‌کند. امکان اتصال حداکثر ۴ دستگاه برای Remote Control، تبادل هوشمند داده و نصب استاندارد روی ریل DIN از مهم‌ترین قابلیت‌های این مدل هستند.

ارتباط دوطرفه Buspro و Ethernet

MBUS01IP.431 به‌عنوان Gateway میان HDL Buspro و Ethernet عمل می‌کند و امکان انتقال اطلاعات در هر دو جهت را فراهم می‌سازد.

این قابلیت برای پروژه‌هایی کاربرد دارد که شبکه Buspro باید به زیرساخت Ethernet متصل شود و داده‌ها میان تجهیزات HDL و شبکه IP مبادله شوند.

پورت RJ45 با ارتباط UDP/IP

رابط شبکه این محصول از طریق پورت RJ45 در دسترس است و طبق دیتاشیت از UDP/IP استفاده می‌کند.

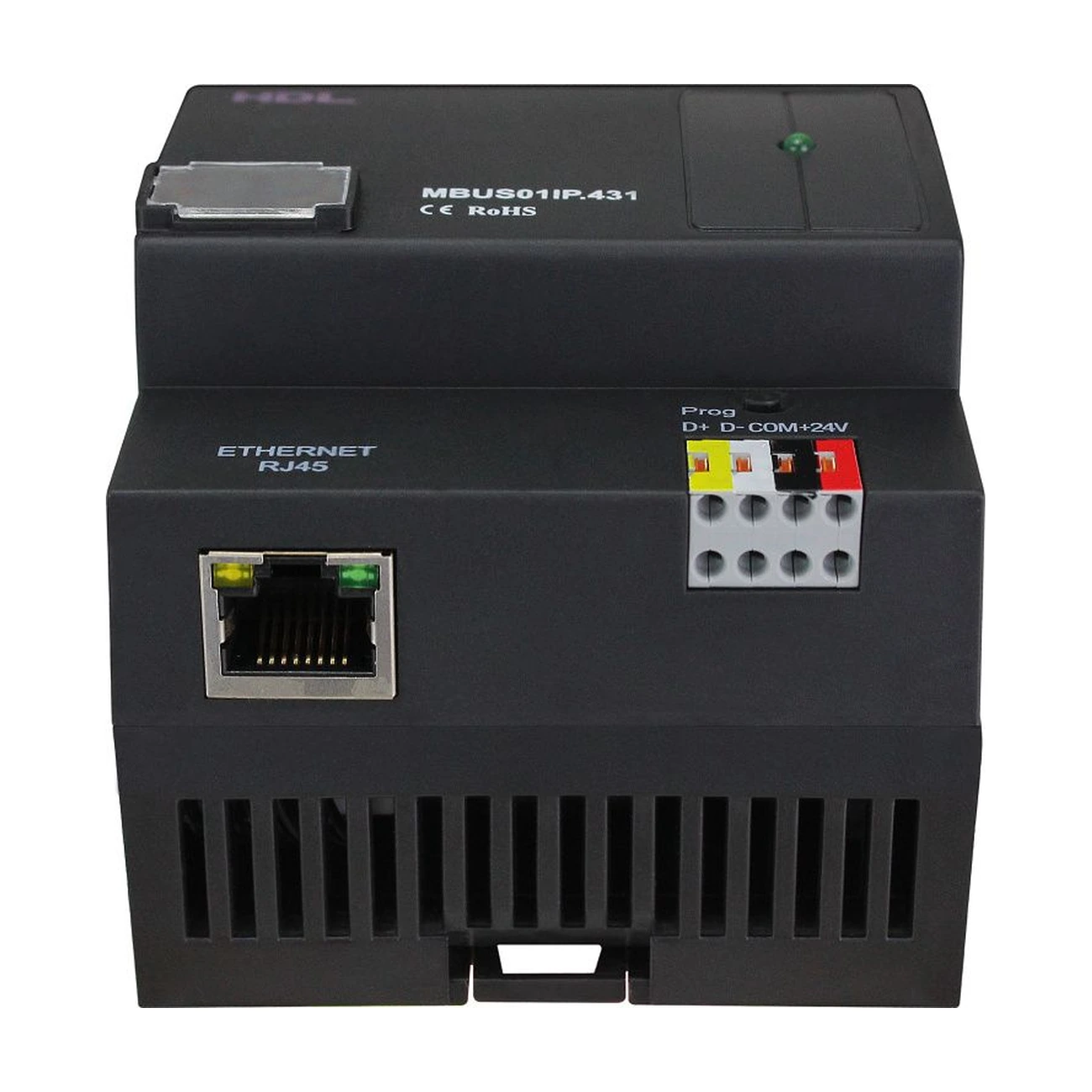

در دیاگرام صفحه دوم نیز پورت Ethernet RJ45 در قسمت پایین ماژول و در کنار رابط HDL Buspro نمایش داده شده است.

پشتیبانی از Local Control

این مدل از Local Control پشتیبانی می‌کند و دیتاشیت آن را حالت پیش‌فرض دستگاه معرفی کرده است.

این قابلیت امکان استفاده از ماژول برای ارتباط و کنترل در بستر شبکه محلی را فراهم می‌کند.

پشتیبانی از P2P Control

P2P Control یکی دیگر از حالت‌های ارتباطی پشتیبانی‌شده توسط MBUS01IP.431 است.

در کنار Local و Remote Control، این قابلیت گزینه‌های ارتباطی بیشتری برای استفاده از رابط IP در ساختار سیستم HDL فراهم می‌کند.

قابلیت Remote Control

این رابط از Remote Control نیز پشتیبانی می‌کند.

طبق دیتاشیت، حداکثر ۴ دستگاه می‌توانند برای Remote Control به این ماژول متصل شوند. iPad، iPhone، Touchlife و نرم‌افزار HDL Buspro از نمونه‌هایی هستند که سازنده در این بخش ذکر کرده است.

اتصال حداکثر ۴ دستگاه برای Remote Control

ظرفیت اعلام‌شده برای Remote Control حداکثر چهار دستگاه است.

این عدد به تعداد Deviceهای متصل برای Remote Control مربوط می‌شود و نباید با تعداد تجهیزات قابل استفاده در کل شبکه Buspro اشتباه گرفته شود.

تبادل هوشمند اطلاعات

HDL برای این مدل قابلیت Intelligent Data Exchange را ذکر کرده است.

هدف این قابلیت، کاهش Data Traffic هنگام تبادل اطلاعات میان شبکه HDL Buspro و Ethernet عنوان شده است.

ارتباط HDL Buspro

سمت سیستم هوشمند دستگاه از رابط HDL Buspro استفاده می‌کند.

برای کابل‌کشی Buspro می‌توان از CAT5/CAT5E یا کابل HDL Buspro/KNX استفاده کرد. اتصال Buspro نیز طبق دیتاشیت باید به‌صورت Series یا Hand-in-Hand اجرا شود.

تنظیم پارامترهای شبکه

IP پیش‌فرض دستگاه 192.168.10.250 و Port پیش‌فرض 6000 است.

برای تنظیم IP، کامپیوتر ابتدا باید در همان IP Segment قرار گیرد. سپس دستگاه از طریق HDL Buspro Set Up Tool شناسایی شده و IP آن متناسب با شبکه پروژه تغییر داده می‌شود.

پس از ذخیره تنظیمات و خاموش و روشن کردن ماژول، IP جدید فعال خواهد شد.

بازگشت به تنظیمات کارخانه

روی ماژول یک Button و Indicator قرار دارد.

در حالت عملکرد عادی، نشانگر به رنگ سبز چشمک می‌زند. با نگه‌داشتن دکمه به مدت ۱۰ ثانیه، نشانگر قرمز شده و تنظیمات دستگاه به حالت کارخانه بازمی‌گردد.

پارامترهای پیش‌فرض شامل IP برابر 192.168.10.250، Router IP برابر 192.168.10.1 و Port برابر 6000 هستند.

نصب روی ریل DIN

MBUS01IP.431 برای نصب داخل تابلو برق طراحی شده و روی ریل DIN استاندارد ۳۵ میلی‌متری قرار می‌گیرد.

ابعاد دستگاه 72×90×66 میلی‌متر و وزن آن ۱۲۴ گرم است. بدنه از Nylon و PC ساخته شده و درجه حفاظت IP20 دارد.

کاربرد رابط IP تک‌پورت HDL

رابط IP تک‌پورت HDL مدل MBUS01IP.431 برای پروژه‌هایی استفاده می‌شود که نیاز به ایجاد ارتباط میان شبکه هوشمند HDL Buspro و Ethernet دارند. این ماژول می‌تواند داده‌ها را به‌صورت دوطرفه میان این دو بستر انتقال دهد و از Local، P2P و Remote Control پشتیبانی کند.

وجود پورت RJ45 با رابط UDP/IP، امکان اتصال مستقیم ماژول به شبکه را فراهم می‌کند. برای Remote Control نیز حداکثر چهار دستگاه قابل اتصال هستند.

هنگام راه‌اندازی باید IP و MAC تجهیزات IP در یک شبکه یکتا باشند و کابل‌کشی Buspro نیز مطابق ساختار Hand-in-Hand انجام شود.
