گیت‌وی Buspro هوشمند HDL مدل MGWIP.430

گیت‌وی Buspro هوشمند HDL مدل MGWIP.430

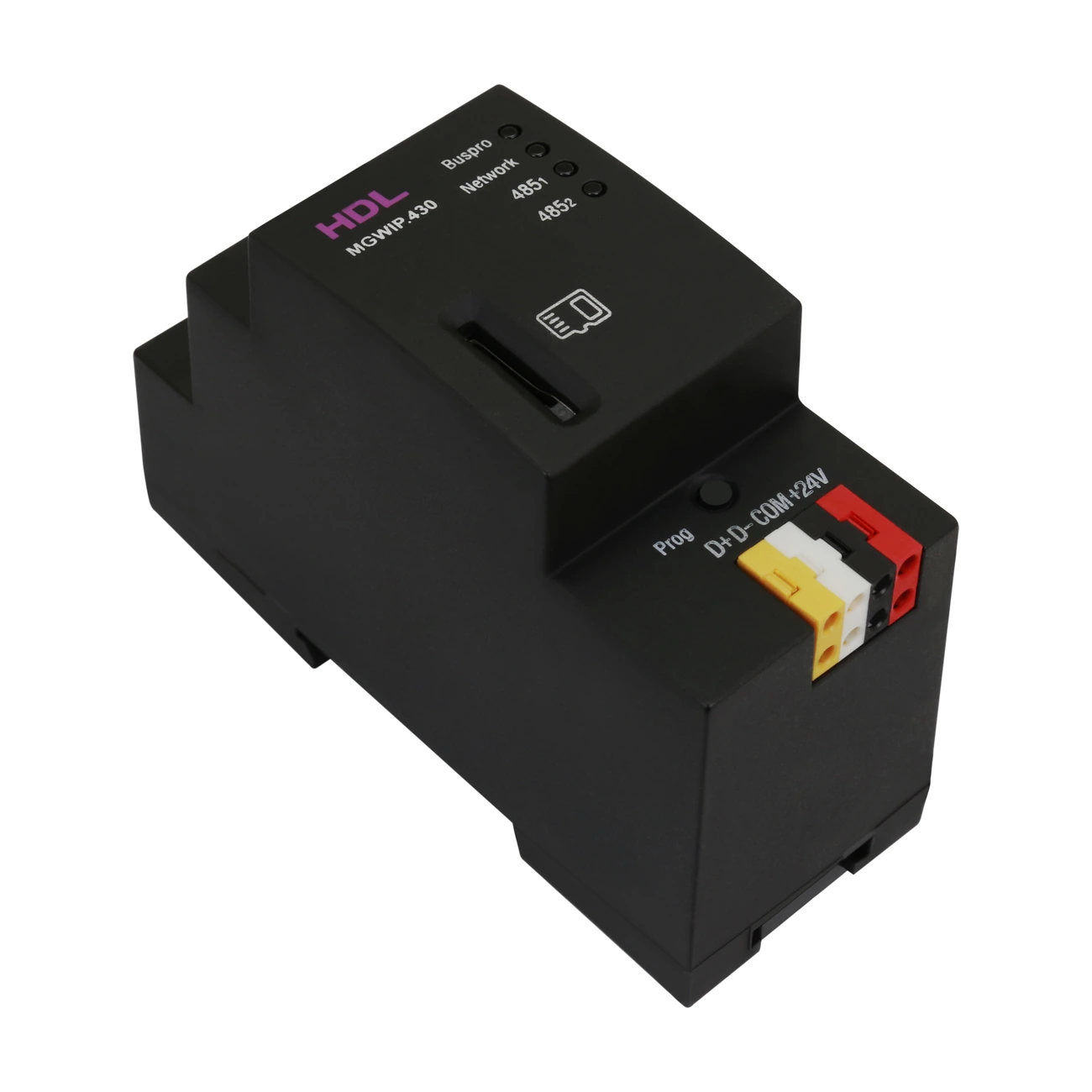

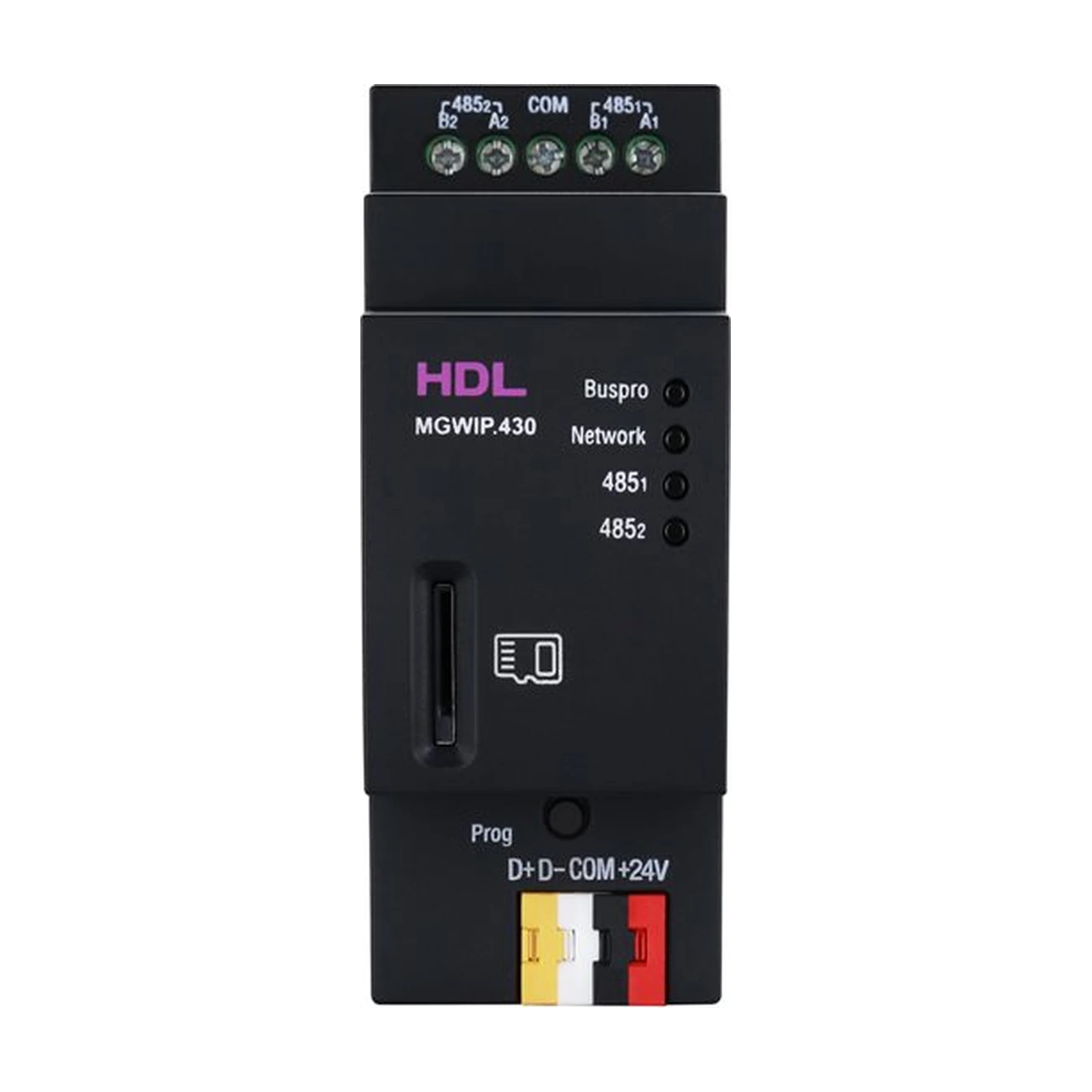

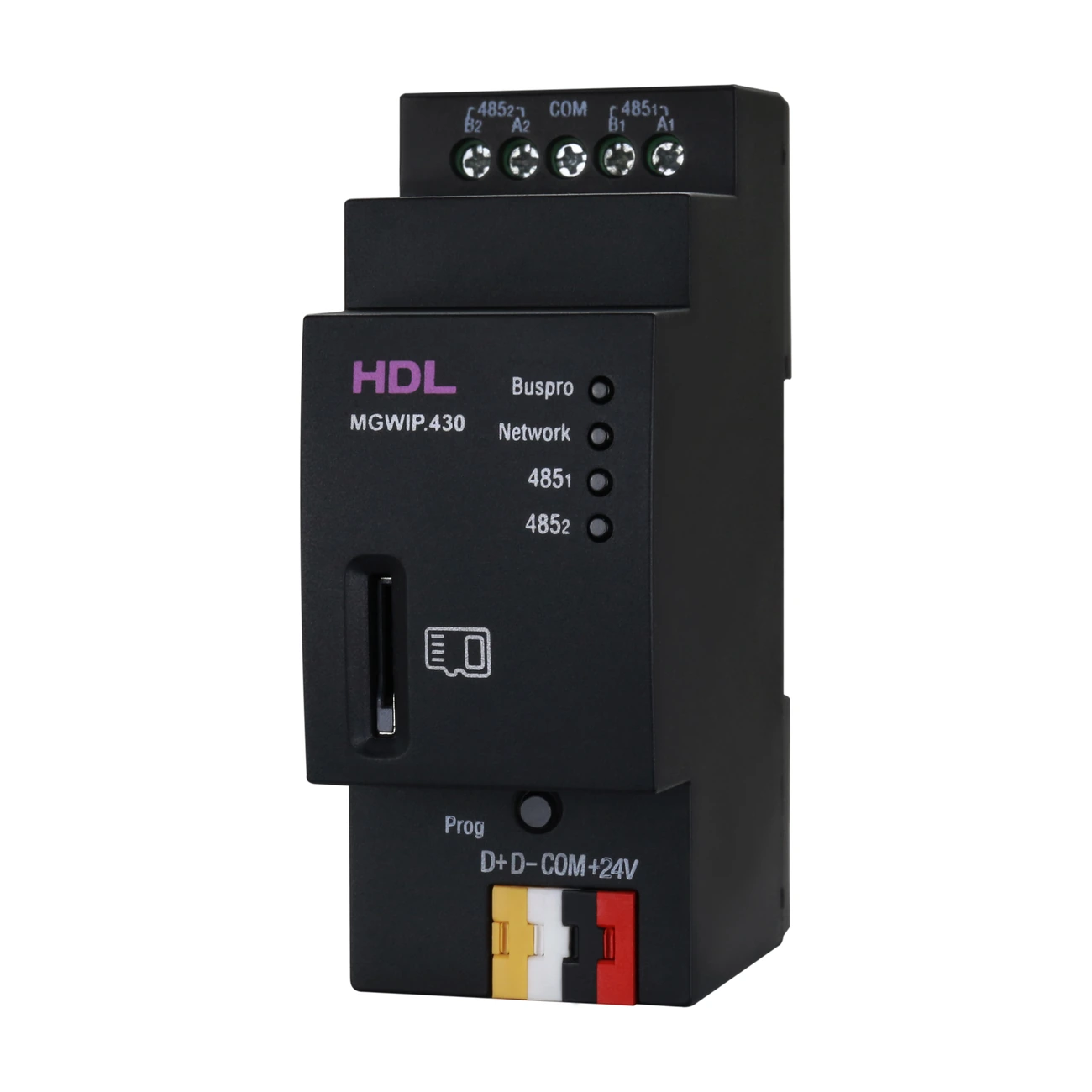

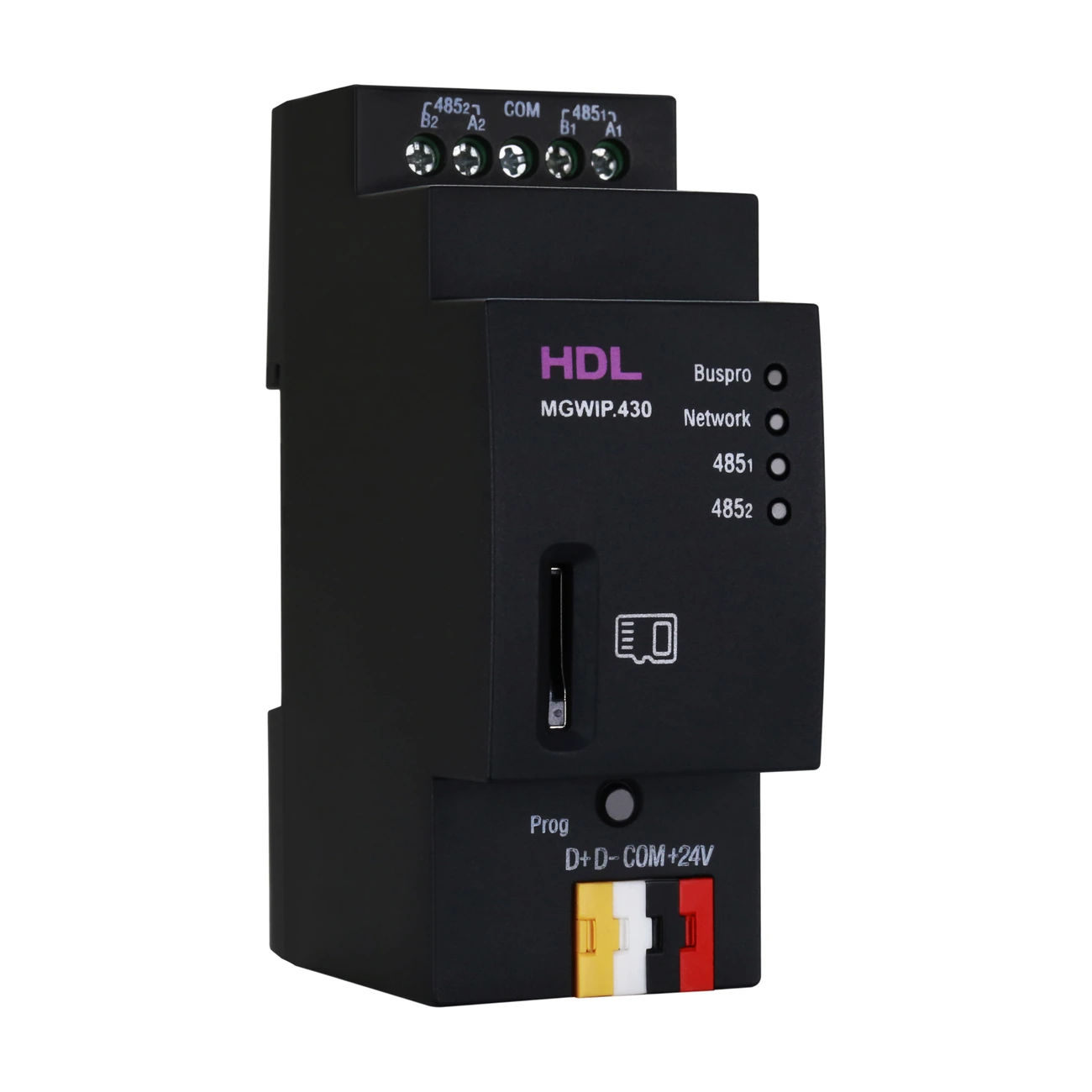

گیت‌وی Buspro هوشمند HDL مدل MGWIP.430 یک Gateway مرکزی برای راه‌اندازی، مدیریت و اتصال پروژه‌های مبتنی بر HDL Buspro به زیرساخت نرم‌افزاری و Cloud است. این محصول امکان پیکربندی تجهیزات، تعریف ساختار ساختمان، مدیریت عملکردها، سناریوها و Automation و همچنین فراهم‌کردن کنترل از راه دور از طریق اپلیکیشن ON+ را در اختیار پروژه قرار می‌دهد.

HDL برای راه‌اندازی این Gateway دو نرم‌افزار Buspro Studio و Buspro Setup Tool 2 را معرفی کرده است. Buspro Studio امکاناتی مانند مدیریت پروژه روی پلتفرم IOT، ایجاد پروژه Cloud، ساخت Template برای Debugging و Testing گروهی و Offline Edit را ارائه می‌دهد.

اتصال سیستم Buspro به Cloud

گیت‌وی Buspro هوشمند HDL مدل MGWIP.430 قابلیت اتصال پروژه به Cloud را دارد. در Buspro Studio می‌توان پروژه را ایجاد و مدیریت کرد، Gateway را به پروژه افزود و پس از تکمیل تنظیمات، اطلاعات پروژه را روی Cloud بارگذاری کرد.

برای Upload اطلاعات به Cloud وجود اتصال اینترنت خارجی معتبر الزامی است؛ بااین‌حال بخشی از تنظیمات پروژه را می‌توان بدون اتصال اینترنت انجام داد.

پشتیبانی از اپلیکیشن ON+

پس از بارگذاری اطلاعات Gateway روی Cloud، اپلیکیشن ON+ برای پیکربندی و Remote Control تجهیزات پروژه قابل استفاده است.

در ON+ می‌توان Residence موردنظر را انتخاب کرد، Functionها را مدیریت کرد و تجهیزات روشنایی و دیمر را کنترل نمود. همچنین Functionهای پرکاربرد قابلیت اضافه‌شدن به Favorites را دارند.

پشتیبانی از Buspro Studio

Buspro Studio یکی از نرم‌افزارهای معرفی‌شده توسط HDL برای پیکربندی این Gateway است.

در این محیط می‌توان پروژه ایجاد کرد، تجهیزات را Search و به Device Box اضافه کرد، Channelها را تنظیم کرد، ساختار Building را تعریف کرد و در نهایت اطلاعات پروژه را به Cloud انتقال داد.

پشتیبانی از Buspro Setup Tool 2

MGWIP.430 همچنین با Buspro Setup Tool 2 قابل راه‌اندازی و پیکربندی است. طبق راهنمای HDL، نسخه V10.05.180 و بالاتر این نرم‌افزار برای فرایند معرفی‌شده در مستند پشتیبانی می‌شود.

در این نرم‌افزار امکان Search کردن Gateway، ایجاد پروژه، اتصال Gateway به Cloud، Upload اطلاعات پروژه، تست از طریق ON+ و تحویل پروژه وجود دارد.

مدیریت تجهیزات و عملکردها

بعد از شناسایی تجهیزات Buspro، تجهیزات موردنیاز را می‌توان به پروژه اضافه و Functionهای مرتبط با آن‌ها را پیکربندی کرد.

در Buspro Studio امکان تعریف نام Channelها وجود دارد و این نام‌ها در Function Remark اپلیکیشن ON+ نمایش داده می‌شوند. پس از انجام تنظیمات نیز اطلاعات از طریق گزینه Transfer Data منتقل می‌شود.

تعریف ساختار ساختمان و فضاها

یکی از قابلیت‌های مهم Gateway، سازمان‌دهی تجهیزات بر اساس ساختار پروژه است.

در Buspro Studio می‌توان Building ایجاد کرد، Sub-area تعریف کرد، نام فضاها را تغییر داد و تجهیزات را به Area موردنظر اختصاص داد. این ساختار بعداً در ON+ مورد استفاده قرار می‌گیرد.

مدیریت سناریوهای هوشمند

گیت‌وی HDL MGWIP.430 امکان تعریف و انتقال Sceneهای پروژه را نیز فراهم می‌کند.

در Buspro Studio می‌توان Scene ایجاد کرد، نام و Area آن را تعیین کرد و Functionهای موردنظر را با وضعیت مشخص به سناریو اضافه کرد. پس از تکمیل تنظیمات، Scene از طریق Transfer Data منتقل می‌شود.

تعریف Automation

در بخش Automation امکان ایجاد عملکردهای خودکار بر اساس Condition و Output وجود دارد.

برای شروط مختلف می‌توان روابط منطقی AND یا OR تعریف کرد، Function موردنظر را انتخاب کرد و سپس وضعیت خروجی موردنظر را مشخص نمود.

اتصال Gateway از طریق MQTT

در فرایند پیکربندی Buspro Studio، Gateway قابلیت استفاده از MQTT را دارد. همچنین در Buspro Setup Tool 2 گزینه MQTT 2.0 برای ایجاد ارتباط Remote Access پروژه معرفی شده است.

تحویل پروژه به کارفرما

پس از تکمیل و تست پروژه، امکان تحویل پروژه از طریق QR Code وجود دارد.

پس از Scan موفق کد توسط مالک، پروژه رسماً تحویل داده می‌شود. راهنمای HDL همچنین امکان فعال‌کردن Debugging privilege توسط مالک را برای Debugging و Re-configuration پس از تحویل توضیح داده است.
