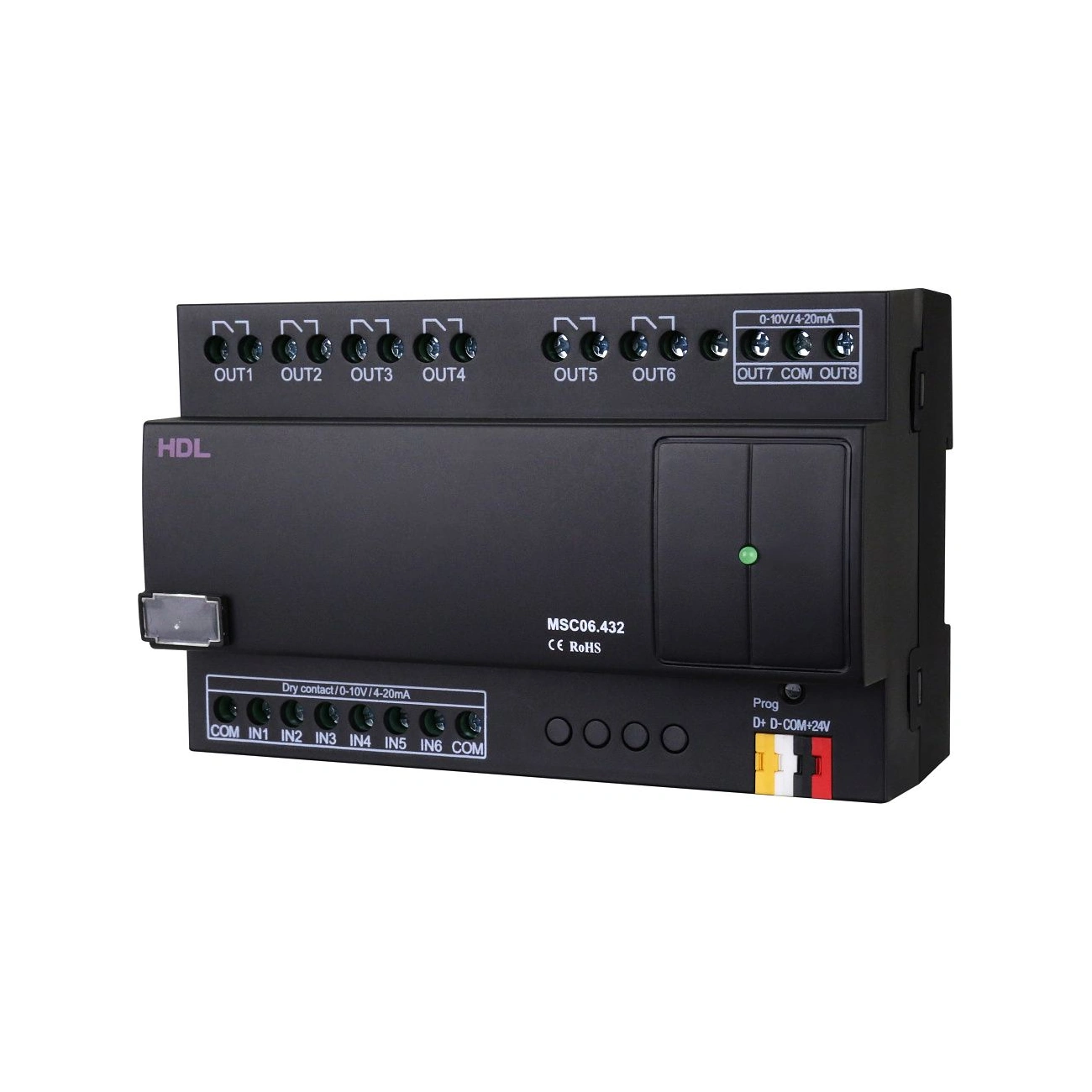

ماژول ورودی خروجی ۶ کانال HDL مدل MSC06.432 یک ماژول چندمنظوره برای دریافت سیگنال‌های مختلف و کنترل تجهیزات در سیستم هوشمند ساختمان است. این محصول دارای ۶ خروجی رله ۱۰ آمپر، ۶ ورودی قابل تنظیم و دو خروجی سیگنال آنالوگ اختیاری است و از طریق HDL Buspro با سایر تجهیزات سیستم ارتباط برقرار می‌کند.

ماژول ورودی خروجی ۶ کانال HDL از ورودی‌های Dry Contact، ولتاژ 0-10V و جریان 4-20mA پشتیبانی می‌کند و می‌تواند مقادیر ولتاژ و جریان آنالوگ را به پارامترهایی مانند دما، شدت روشنایی، رطوبت و فشار تبدیل کند. خروجی‌های ۷ و ۸ نیز به‌صورت مستقل برای خروجی 0-10V یا 4-20mA قابل تنظیم هستند.

ویژگی‌های ماژول ورودی خروجی ۶ کانال HDL

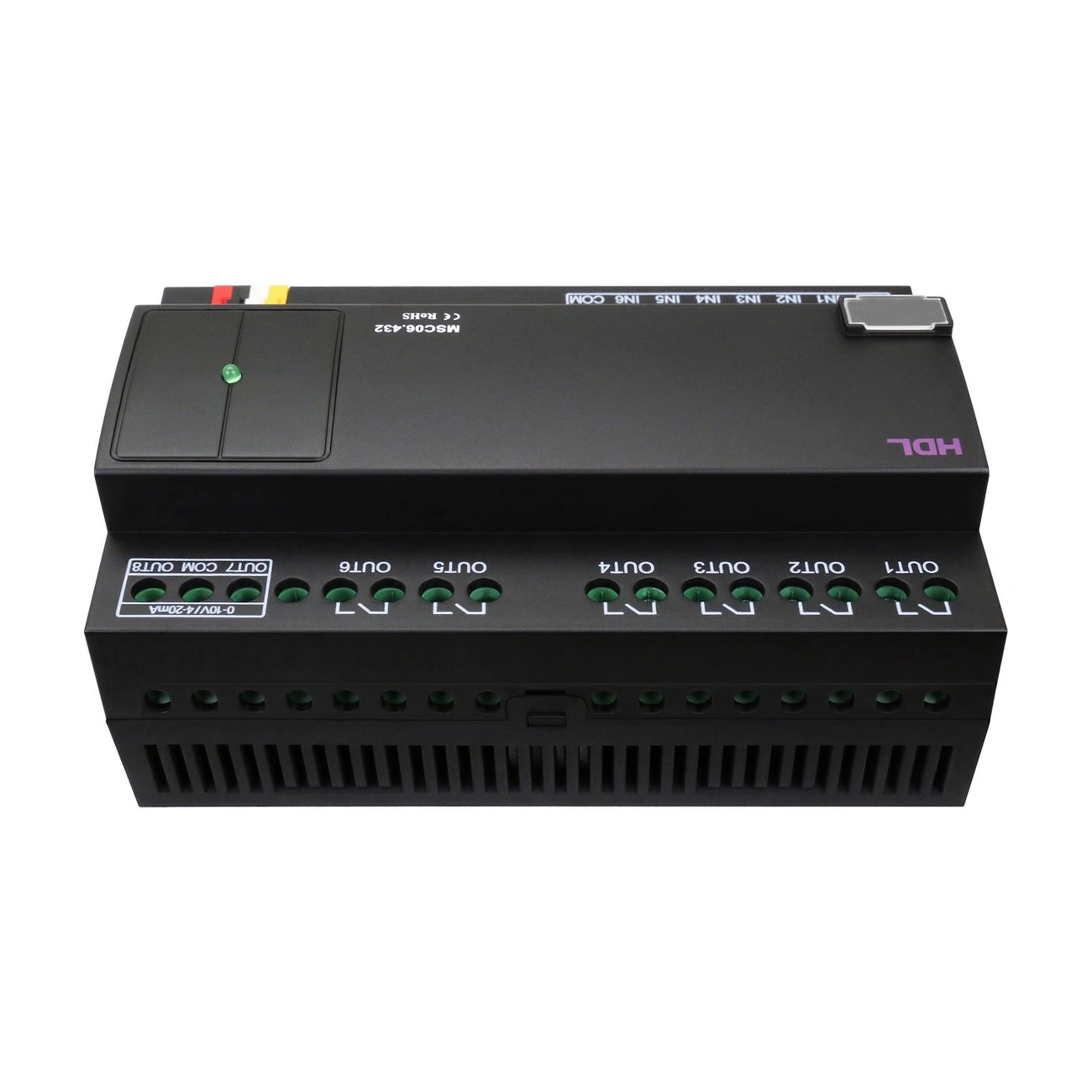

۶ خروجی رله ۱۰ آمپر

خروجی‌های Out 1 تا Out 6 از نوع رله هستند و هر کانال ظرفیت نامی ۱۰ آمپر دارد.

این خروجی‌ها برای کنترل بارهای الکتریکی سازگار مورد استفاده قرار می‌گیرند و هر کانال را می‌توان به‌صورت جداگانه تنظیم کرد.

سازنده برای انواع مختلف بار، ظرفیت‌های پیشنهادی متفاوتی اعلام کرده است؛ بنابراین ظرفیت واقعی قابل استفاده باید بر اساس نوع بار و مشخصات مدار انتخاب شود و صرفاً نباید عدد ۱۰ آمپر مبنای انتخاب قرار گیرد.

۶ ورودی چندمنظوره

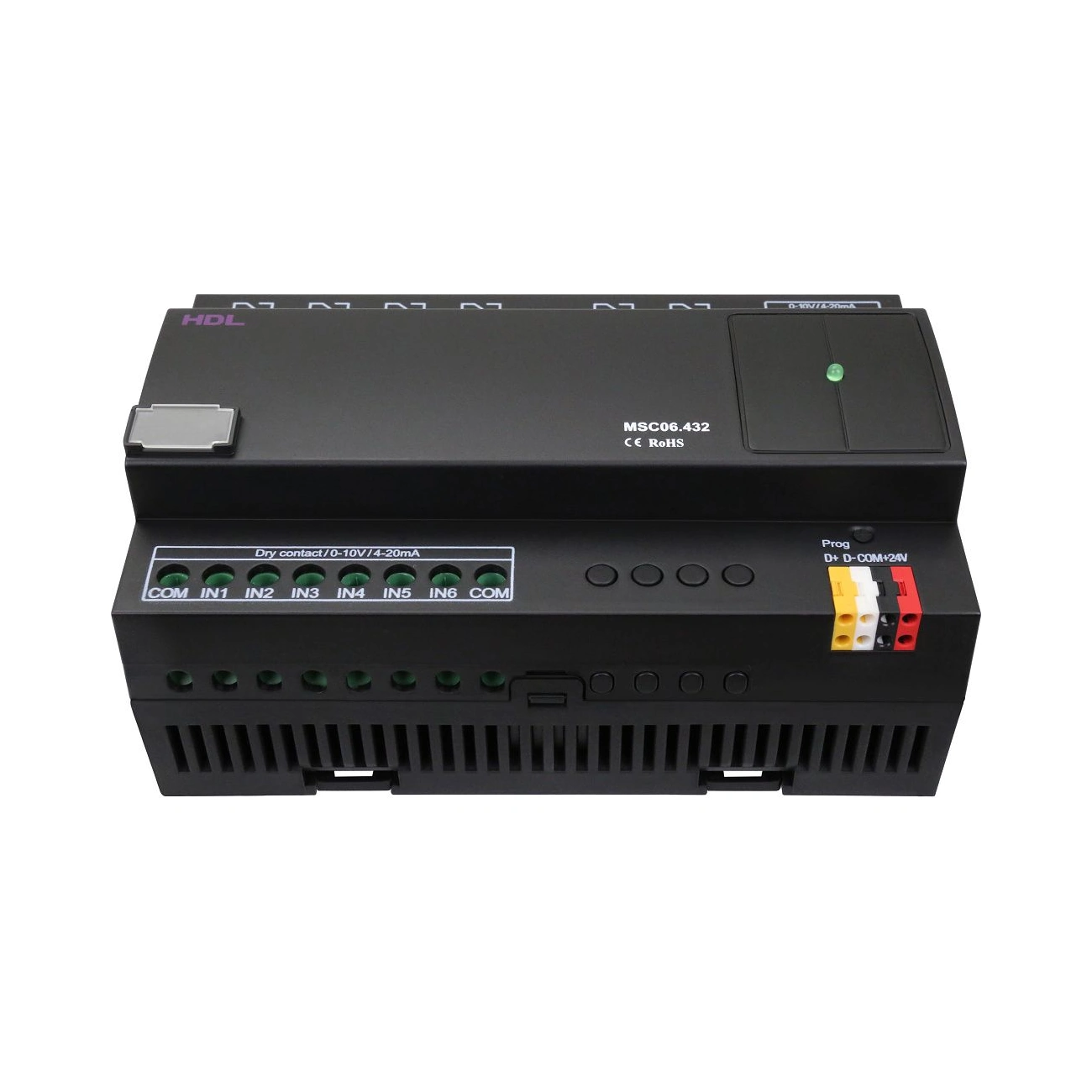

ماژول MSC06.432 دارای ۶ ورودی است که می‌توانند برای دریافت انواع مختلف سیگنال تنظیم شوند.

ورودی‌های پشتیبانی‌شده شامل موارد زیر هستند:

• Dry Contact
• Voltage از 0 تا 10000mV
• Analog Voltage از 0 تا 10000mV
• Current از 4000 تا 20000µA
• Analog Current از 4000 تا 20000µA

هر کانال ورودی را می‌توان به‌صورت مستقل متناسب با نوع سیگنال موردنیاز پروژه تنظیم کرد.

پشتیبانی از ورودی Dry Contact

یکی از حالت‌های ورودی دستگاه Dry Contact است.

این قابلیت امکان اتصال کنتاکت‌های خشک سازگار را به ورودی‌های ماژول فراهم می‌کند. در دیاگرام سیم‌کشی صفحه دوم دیتاشیت نیز نمونه اتصال Dry Contact به ورودی‌های دستگاه نمایش داده شده است.

ورودی آنالوگ 0-10V

ورودی‌های دستگاه قابلیت دریافت سیگنال ولتاژی 0 تا 10 ولت را دارند.

این قابلیت برای دریافت اطلاعات از تجهیزات و سنسورهایی کاربرد دارد که خروجی استاندارد 0-10V ارائه می‌کنند.

ورودی جریان 4-20mA

MSC06.432 از سیگنال جریان 4 تا 20 میلی‌آمپر نیز پشتیبانی می‌کند.

این نوع سیگنال در کنار ورودی 0-10V امکان اتصال تجهیزات اندازه‌گیری و سنسورهای سازگار با خروجی جریان را فراهم می‌کند.

تبدیل مقادیر آنالوگ

یکی از قابلیت‌های مهم این ماژول، Analog Function است.

دستگاه می‌تواند مقادیر دریافت‌شده از ورودی‌های ولتاژ و جریان را به پارامترهای دیگر تبدیل کند. در دیتاشیت، دما، شدت روشنایی، رطوبت و فشار به‌عنوان نمونه پارامترهای قابل تبدیل ذکر شده‌اند.

بنابراین در صورت استفاده از سنسور سازگار، سیگنال آنالوگ آن می‌تواند در سیستم هوشمند به مقدار قابل استفاده تبدیل شود.

دو خروجی آنالوگ قابل تنظیم

علاوه بر شش خروجی رله، Out 7 و Out 8 به‌عنوان خروجی‌های اختیاری سیگنال در نظر گرفته شده‌اند.

هر یک از این دو خروجی را می‌توان برای یکی از حالت‌های زیر تنظیم کرد:

• 0-10V DC
• 4-20mA

این قابلیت امکان ارسال فرمان آنالوگ به تجهیزات سازگار را فراهم می‌کند.

تنظیم مستقل کانال‌ها

طبق دیتاشیت، کانال‌های ورودی و خروجی را می‌توان به‌صورت جداگانه تنظیم کرد.

این ویژگی باعث می‌شود ماژول برای پروژه‌هایی که هم‌زمان به چند نوع سیگنال ورودی و خروجی نیاز دارند انعطاف بیشتری داشته باشد.

ارتباط HDL Buspro

MSC06.432 از HDL Buspro برای ارتباط با سیستم هوشمند استفاده می‌کند.

برای کابل‌کشی Buspro می‌توان از کابل CAT5E یا HDL Buspro/KNX با هادی مسی تک‌رشته ۰٫۸ میلی‌متری استفاده کرد.

روش اتصال Buspro به‌صورت Hand-in-Hand اعلام شده و کابل قدرت نیز باید از کابل Buspro جدا اجرا شود.

قابلیت به‌روزرسانی آنلاین

ماژول از Online Upgrade از طریق نرم‌افزار HDL Buspro پشتیبانی می‌کند.

همچنین دکمه Programming روی دستگاه قرار دارد که با نگه داشتن آن به مدت ۳ ثانیه، امکان خواندن و تغییر آدرس ماژول از طریق نرم‌افزار HDL Buspro فراهم می‌شود.

پشتیبانی از بارهای مختلف

دیتاشیت برای خروجی‌های رله ظرفیت پیشنهادی بارهای مختلف را مشخص کرده است.

از جمله مقادیر اعلام‌شده می‌توان به موتور تا 1HP، لامپ رشته‌ای تا 1600W، ترانس القایی تا 1000W، ترانس الکترونیکی تا 800W و لامپ هالوژن 230V تا 1600W اشاره کرد.

برای لامپ‌های فلورسنت، بخار جیوه و سایر بارها نیز ظرفیت‌های متفاوتی ارائه شده است؛ بنابراین نوع بار باید پیش از اتصال به رله بررسی شود.

تغذیه ماژول

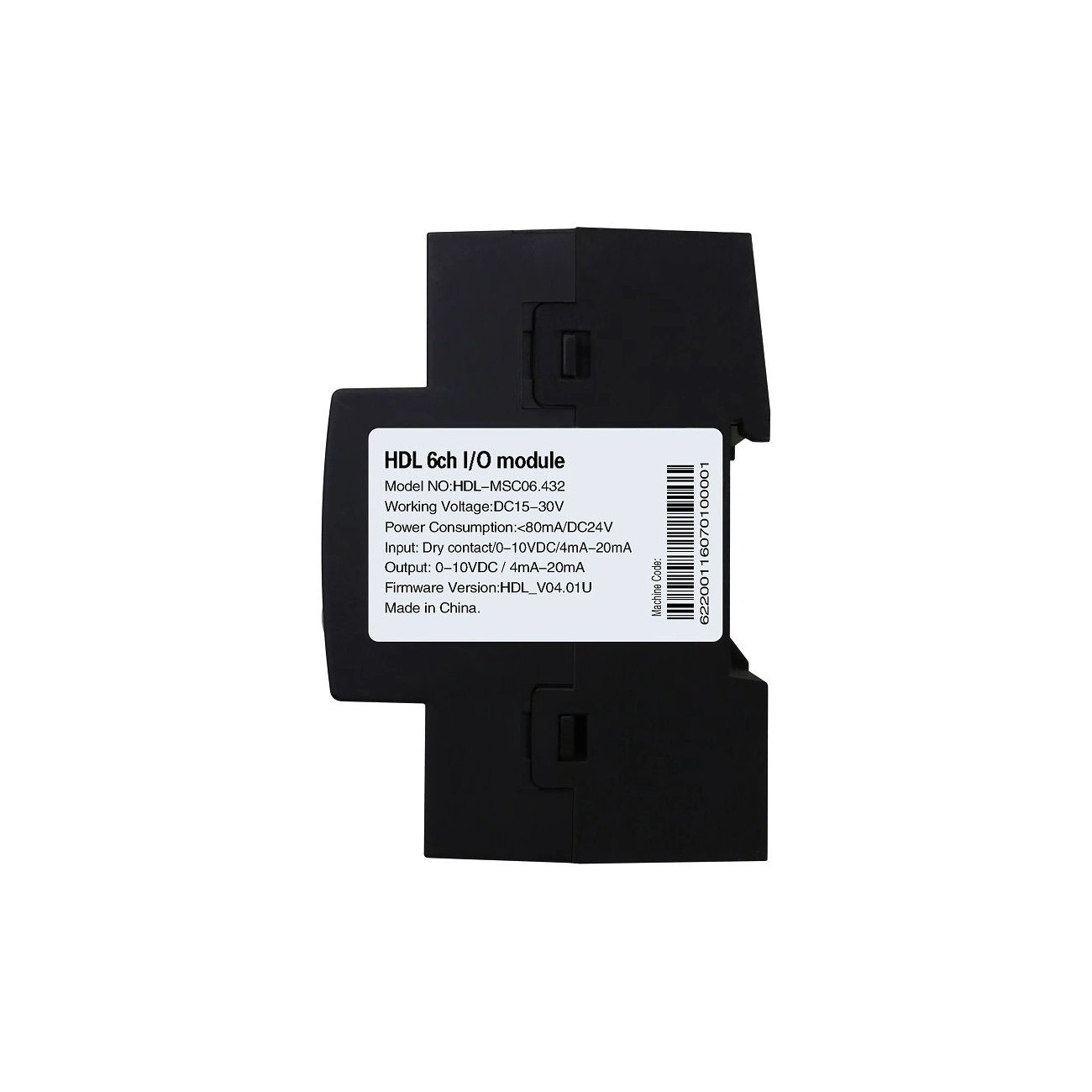

ماژول ورودی خروجی ۶ کانال HDL با ولتاژ 15 تا 30 ولت DC کار می‌کند.

مصرف جریان دستگاه در ولتاژ 24V DC به‌صورت زیر اعلام شده است:

• مصرف استاتیک: 30mA
• مصرف دینامیک: 80mA

در طراحی منبع تغذیه Buspro باید مصرف این ماژول همراه با سایر تجهیزات موجود روی شبکه محاسبه شود.

طراحی و نصب

ماژول HDL MSC06.432 دارای ابعاد ۱۴۴ × ۹۰ × ۶۶ میلی‌متر و وزن خالص ۳۷۵ گرم است.

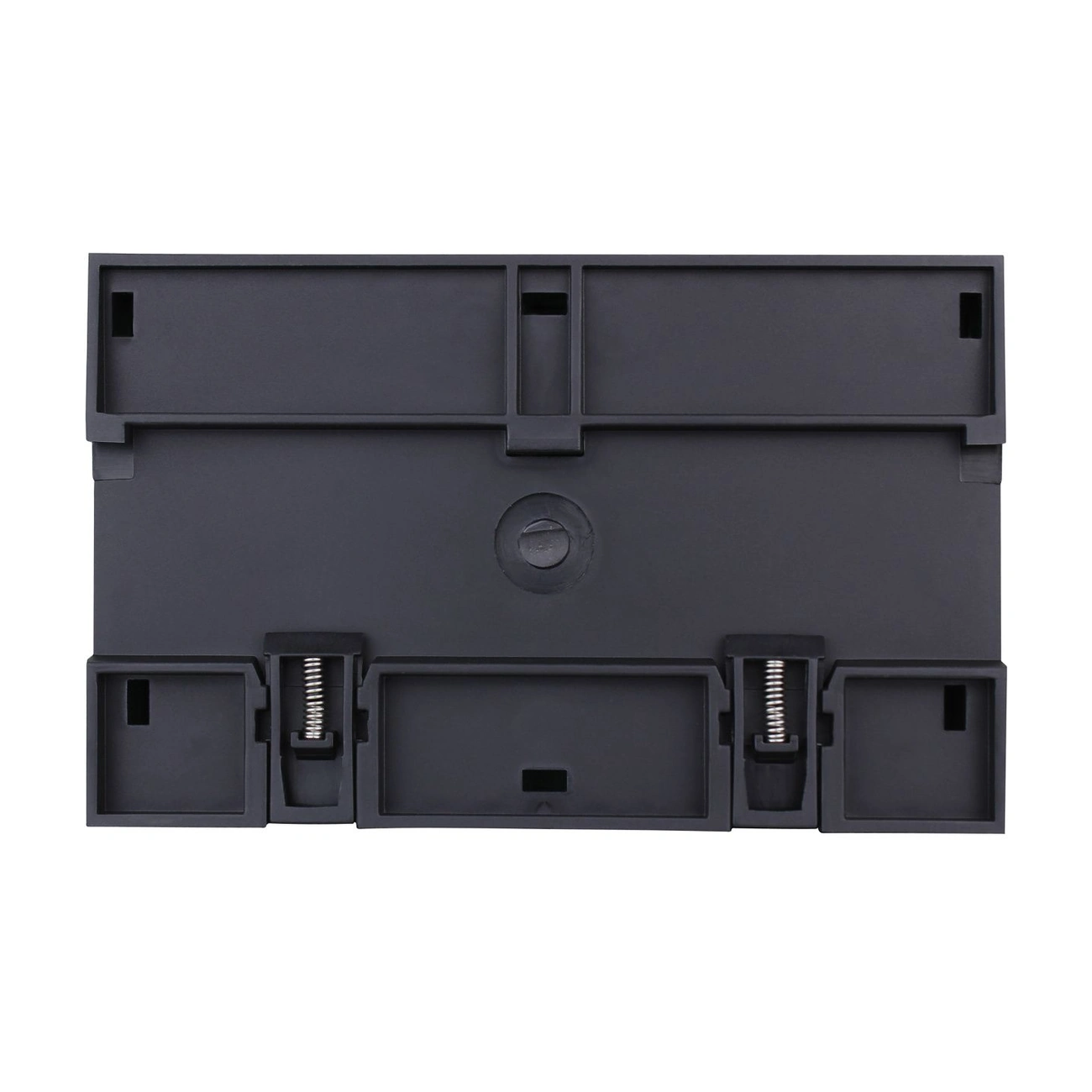

بدنه دستگاه از Nylon ساخته شده و درجه حفاظت IP20 دارد. نصب دستگاه روی ریل DIN استاندارد ۳۵ میلی‌متری و داخل تابلو برق انجام می‌شود.

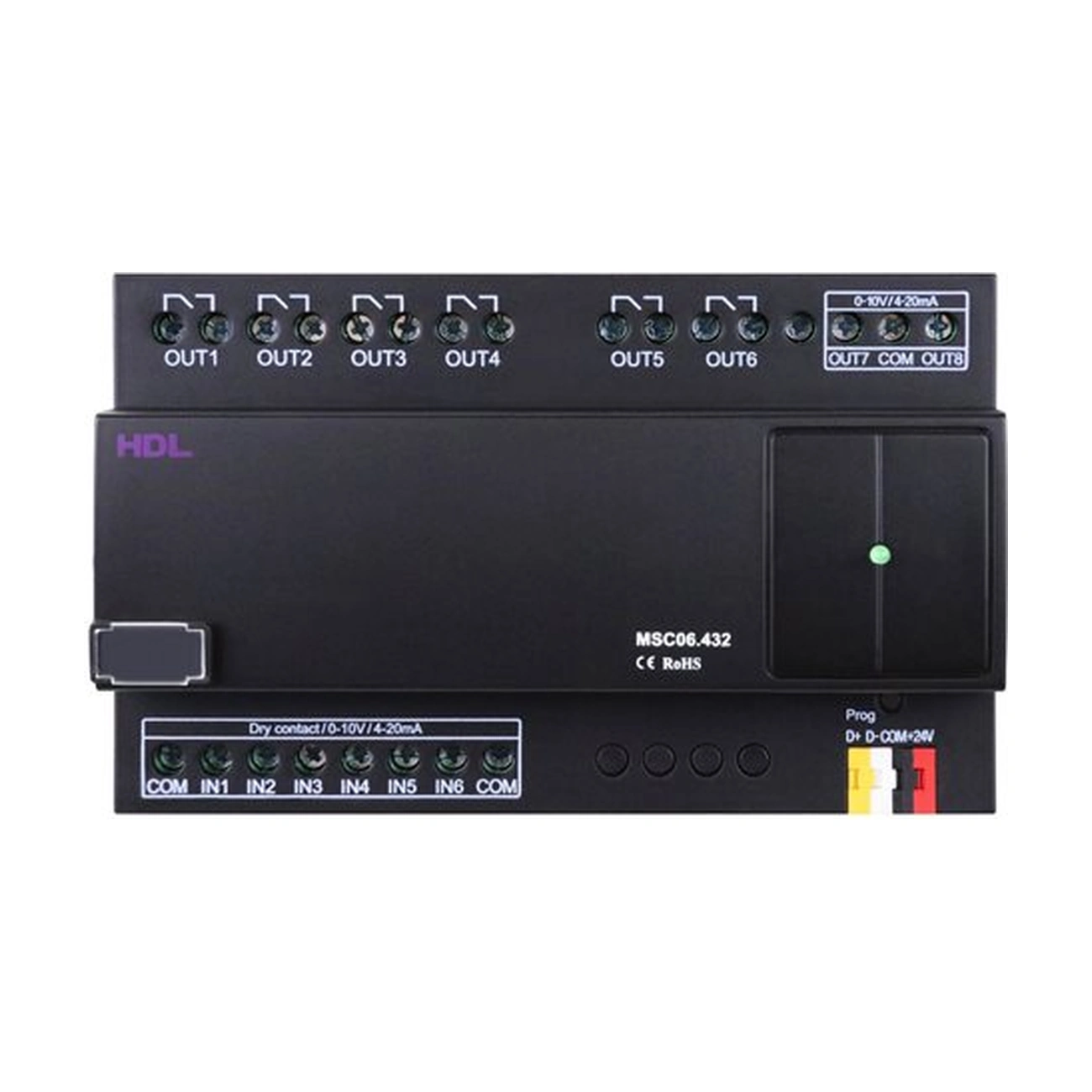

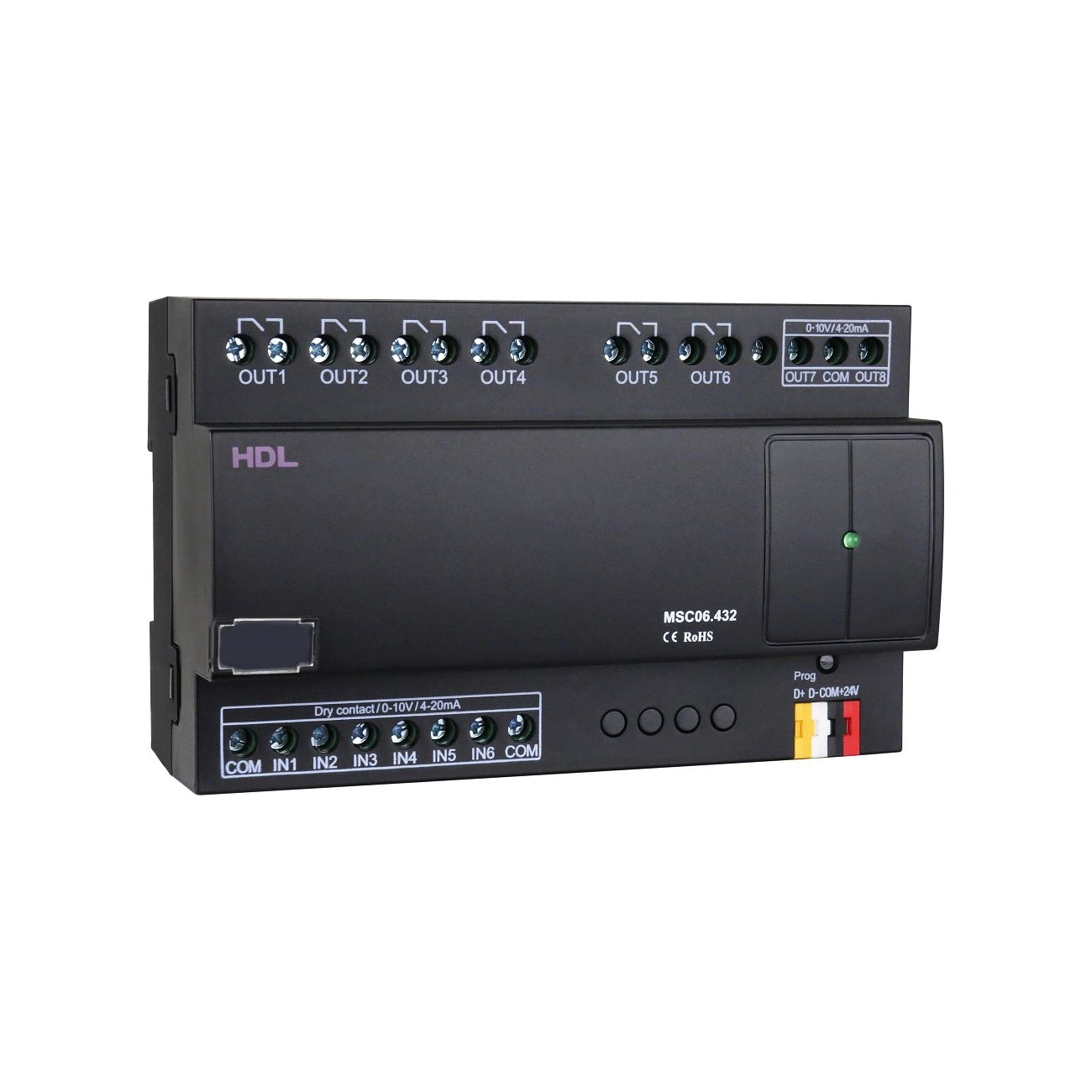

در دیاگرام سیم‌کشی صفحه دوم، خروجی‌های رله Out 1 تا Out 6، خروجی‌های آنالوگ Out 7 و Out 8، ورودی‌ها، دکمه Programming و رابط Buspro به‌صورت مجزا نمایش داده شده‌اند.

در زمان نصب باید کابل قدرت و Buspro از یکدیگر جدا باشند و پس از سیم‌کشی، صحت تمام اتصالات پیش از راه‌اندازی بررسی شود.

کاربردهای ماژول ورودی خروجی ۶ کانال HDL

ماژول ورودی خروجی ۶ کانال HDL مدل MSC06.432 برای پروژه‌هایی مناسب است که علاوه بر کنترل بارهای الکتریکی، به دریافت و ارسال سیگنال‌های مختلف نیز نیاز دارند.

شش رله ۱۰ آمپر امکان کنترل بارهای سازگار را فراهم می‌کنند و شش ورودی دستگاه می‌توانند برای Dry Contact، سیگنال ولتاژ 0-10V یا جریان 4-20mA تنظیم شوند. به این ترتیب امکان دریافت اطلاعات از انواع تجهیزات و سنسورهای سازگار وجود دارد.

دو خروجی آنالوگ Out 7 و Out 8 نیز برای ارسال سیگنال 0-10V یا 4-20mA قابل تنظیم هستند. این ترکیب ورودی و خروجی، MSC06.432 را برای یکپارچه‌سازی تجهیزات دارای سیگنال آنالوگ با سیستم HDL Buspro کاربردی می‌کند.
