ماژول ورودی Dry Contact هشت کانال HDL مدل MSD08.40

ماژول Dry Contact هشت کانال HDL مدل MSD08.40

ماژول ورودی Dry Contact هشت کانال HDL مدل MSD08.40 یک ماژول ورودی برای اتصال کلیدها و کنتاکت‌های خشک به سیستم هوشمند HDL Buspro است. این محصول دارای ۸ ورودی Dry Contact بوده و امکان تبدیل فرمان کلیدهای مکانیکی و تجهیزات دارای خروجی کنتاکت خشک به فرمان‌های قابل استفاده در سیستم هوشمند را فراهم می‌کند.

ماژول ورودی Dry Contact هشت کانال HDL علاوه بر حالت‌های مختلف کلید، از فرمان‌هایی مانند Scene، Sequence، کنترل کانال روشنایی، کنترل پرده و Panel Control پشتیبانی می‌کند. قابلیت Tamper Detection، عملکردهای امنیتی در کنار Security Module و امکان ارتقای آنلاین از طریق HDL Buspro از دیگر امکانات این مدل هستند.

ویژگی‌های ماژول ورودی Dry Contact هشت کانال HDL

۸ ورودی Dry Contact

HDL MSD08.40 دارای ۸ کانال ورودی Dry Contact است.

این ورودی‌ها امکان اتصال کلیدها و تجهیزات دارای کنتاکت خشک را به سیستم HDL Buspro فراهم می‌کنند و می‌توان از آن‌ها برای ارسال فرمان‌های مختلف به سیستم هوشمند استفاده کرد.

در دیاگرام سیم‌کشی صفحه دوم دیتاشیت نیز دو ترمینال ورودی چهارکاناله برای مجموع ۸ ورودی Dry Contact نمایش داده شده است.

پشتیبانی از کلید مکانیکی

یکی از انواع کلیدهای پشتیبانی‌شده توسط MSD08.40، Mechanical Switch است.

این قابلیت امکان استفاده از کلیدهای مکانیکی سازگار را در سیستم هوشمند HDL فراهم می‌کند؛ بنابراین فرمان فیزیکی کلید می‌تواند از طریق ورودی Dry Contact دریافت و در Buspro برای عملکرد موردنظر استفاده شود.

حالت‌های متنوع عملکرد کلید

دیتاشیت چندین Switch Type را برای ورودی‌های این ماژول معرفی کرده است که شامل Mechanical Switch، Single On، Single Off، Single On/Off، Combination On، Combination Off، Multi-function و Parallel Switch می‌شوند.

این تنوع امکان تعریف عملکردهای مختلف برای ورودی‌ها متناسب با نیاز پروژه را فراهم می‌کند.

کنترل روشنایی

ورودی‌های MSD08.40 می‌توانند برای Single Channel Lighting Control تنظیم شوند.

به این ترتیب فرمان دریافت‌شده از Dry Contact می‌تواند برای کنترل یک کانال روشنایی در سیستم HDL مورد استفاده قرار گیرد.

عملکرد نهایی هر ورودی به تنظیمات انجام‌شده در سیستم Buspro بستگی دارد.

کنترل دیمر

این ماژول از چند حالت مرتبط با کنترل دیمر پشتیبانی می‌کند.

حالت‌های اعلام‌شده در دیتاشیت عبارت‌اند از:

• Dimmable Two-way
• Dimmable Increase
• Dimmable Reduced

در نتیجه ورودی‌های Dry Contact تنها برای فرمان روشن و خاموش محدود نشده‌اند و می‌توان از آن‌ها برای فرمان‌های مرتبط با تغییر سطح روشنایی نیز استفاده کرد.

کنترل پرده

Curtain Control یکی از Control Targetهای پشتیبانی‌شده توسط این ماژول است.

بنابراین می‌توان ورودی Dry Contact را برای ارسال فرمان مرتبط با سیستم کنترل پرده HDL پیکربندی کرد.

خود MSD08.40 خروجی موتور پرده نیست و وظیفه آن دریافت فرمان ورودی و ارسال آن در سیستم Buspro است.

اجرای Scene

Scene یکی از Targetهای قابل انتخاب برای ورودی‌های دستگاه است.

با تنظیم ورودی برای Scene، فرمان Dry Contact می‌تواند سناریوی تعریف‌شده در سیستم هوشمند HDL را فراخوانی کند.

این قابلیت امکان استفاده از کلید فیزیکی برای اجرای سناریوهای هوشمند را فراهم می‌کند.

اجرای Sequence

MSD08.40 از Sequence نیز به‌عنوان Control Target پشتیبانی می‌کند.

بنابراین می‌توان یکی از ورودی‌ها را برای فراخوانی Sequence تعریف‌شده در سیستم پیکربندی کرد.

پشتیبانی از Broadcast Control

در فهرست Control Targetهای دستگاه، Broadcast Scene و Broadcast Channel نیز وجود دارند.

این قابلیت‌ها امکان استفاده از ورودی‌ها برای ارسال فرمان‌های Broadcast تعریف‌شده در سیستم HDL را فراهم می‌کنند.

قابلیت Tamper Detection

این مدل دارای قابلیت Tamper Detection است.

برای استفاده از عملکرد Tamper-proof باید یک مقاومت ۱ کیلواهم به‌صورت موازی با Dry Contact متصل شود.

این نکته هم در بخش Functions و هم در Important Notes دیتاشیت سازنده ذکر شده است.

قابلیت Security

MSD08.40 دارای Security Function است.

طبق دیتاشیت، برای استفاده از این قابلیت باید ماژول همراه با Security Module مورد استفاده قرار گیرد.

بنابراین وجود Security Function در این محصول به معنی عملکرد مستقل آن به‌عنوان سیستم امنیتی کامل نیست.

ارتباط HDL Buspro

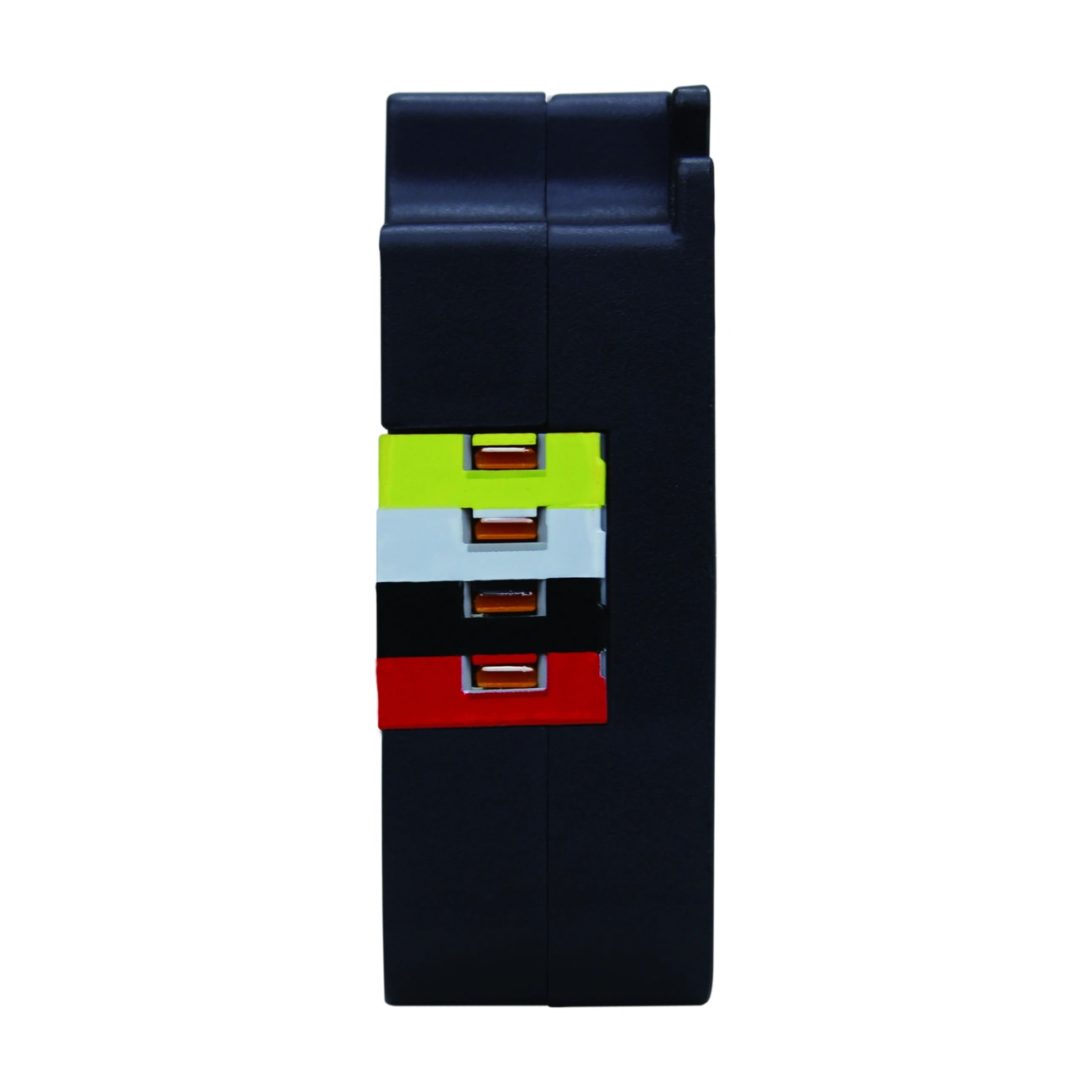

ارتباط ماژول با سایر تجهیزات سیستم از طریق HDL Buspro انجام می‌شود.

ولتاژ تغذیه Buspro بین ۱۲ تا ۳۰ ولت DC است و مصرف دستگاه در ۲۴ ولت DC برابر ۱۰ میلی‌آمپر اعلام شده است.

برای کابل Buspro، سازنده کابل HDL Buspro/KNX با هادی مسی تک‌رشته ۰٫۸ میلی‌متری را مشخص کرده است.

کابل Dry Contact تا ۵۰ متر

برای سیم‌کشی سیگنال Dry Contact استفاده از کابل شیلددار توصیه شده است.

طبق دیتاشیت، طول کابل سیگنال Dry Contact باید کمتر از ۵۰ متر باشد.

این محدودیت باید هنگام جانمایی ماژول و کلیدها یا تجهیزات متصل در پروژه در نظر گرفته شود.

قابلیت ارتقای آنلاین

HDL MSD08.40 از Online Upgrade از طریق HDL Buspro پشتیبانی می‌کند.

طبق دیاگرام صفحه دوم، با نگه‌داشتن دکمه Programming هنگام روشن‌شدن دستگاه می‌توان حالت ارتقای آنلاین Firmware از طریق Buspro را فعال کرد.

همچنین با نگه داشتن این دکمه به مدت ۲ ثانیه امکان تغییر ID دستگاه فراهم می‌شود.

طراحی و نصب

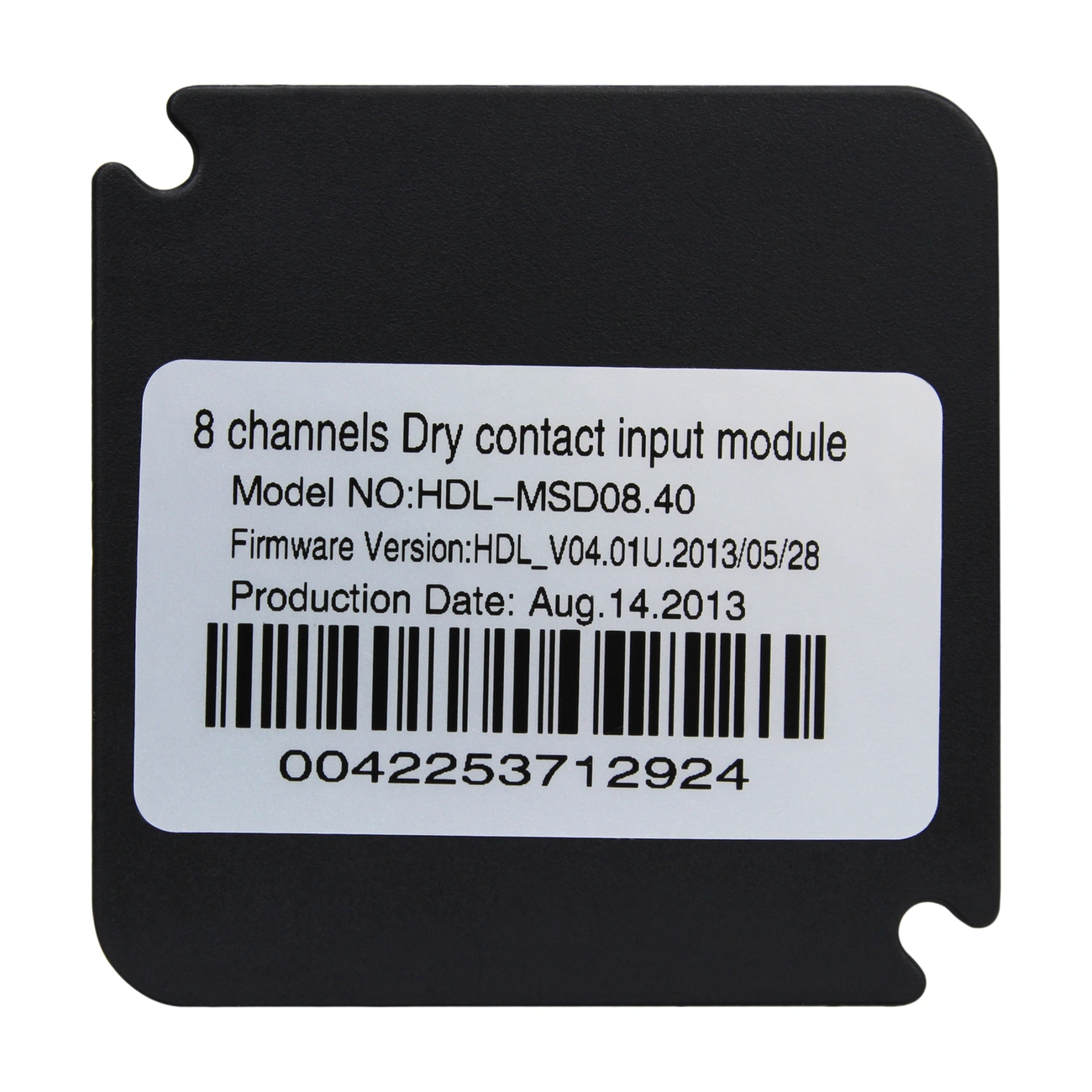

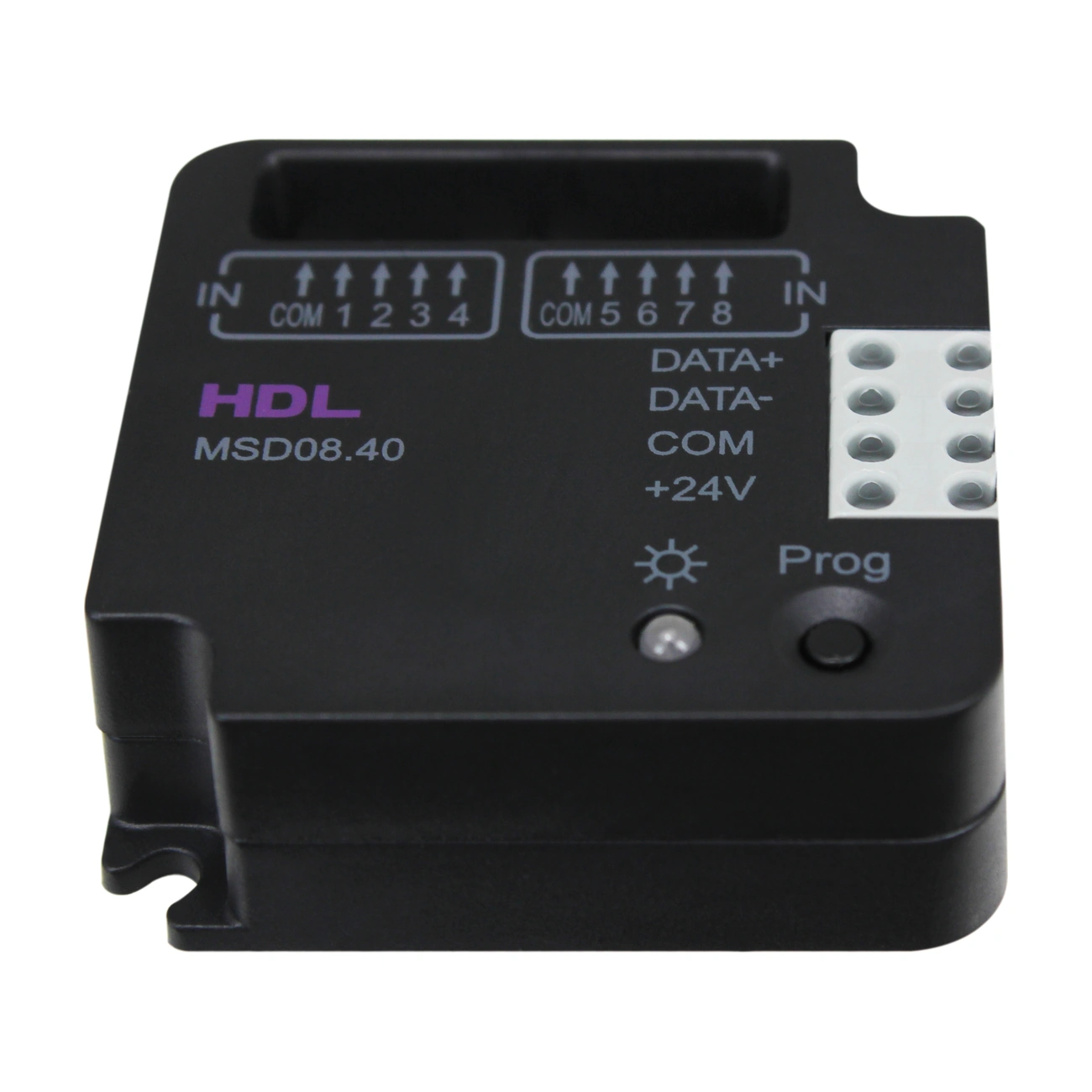

ماژول ورودی Dry Contact هشت کانال HDL مدل MSD08.40 دارای ابعاد بسیار جمع‌وجور ۴۵ × ۴۵ × ۱۶ میلی‌متر و وزن ۴۵ گرم است.

بدنه دستگاه از ABS ساخته شده و درجه حفاظت آن IP20 است. روش نصب در دیتاشیت Screw Fix Installation ذکر شده است.

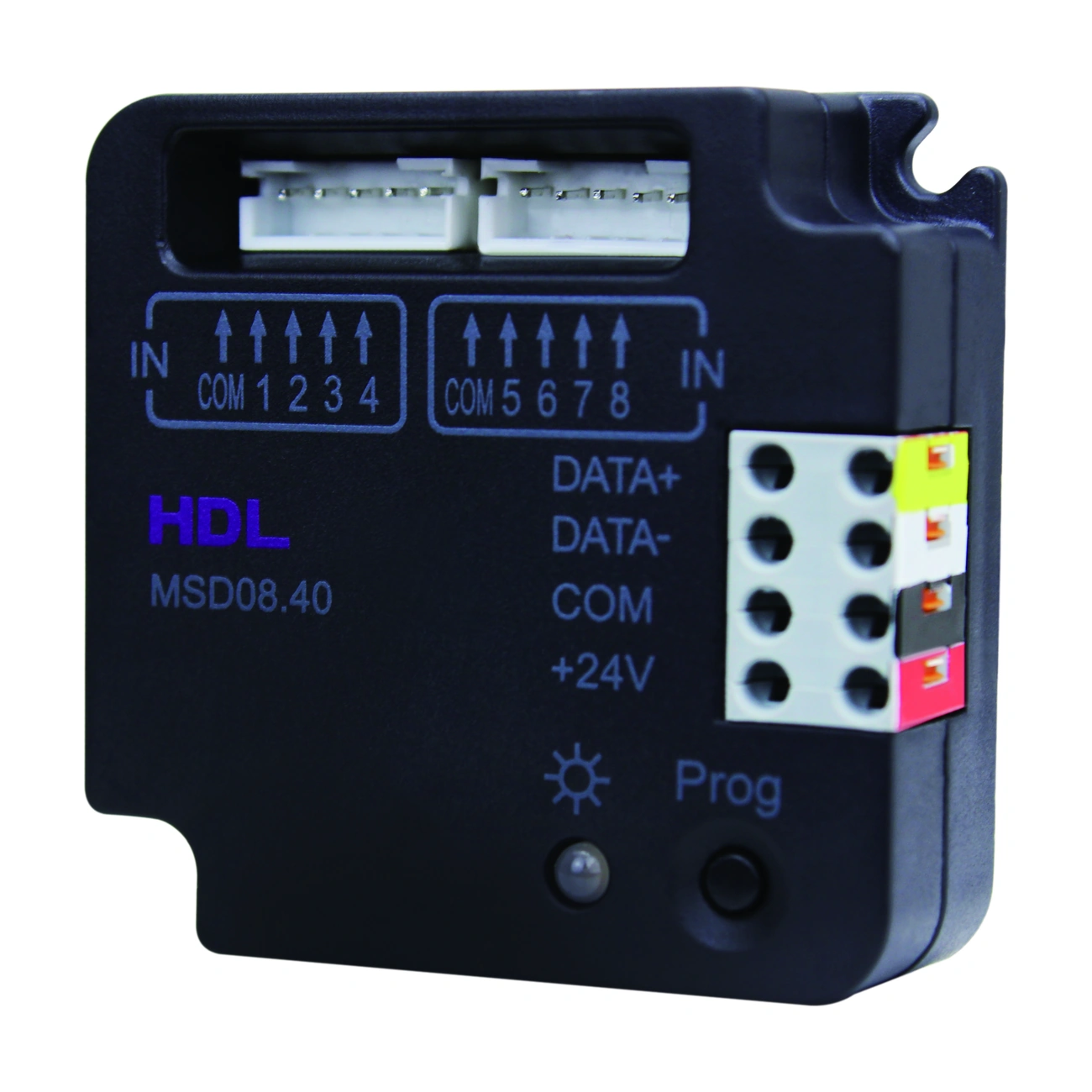

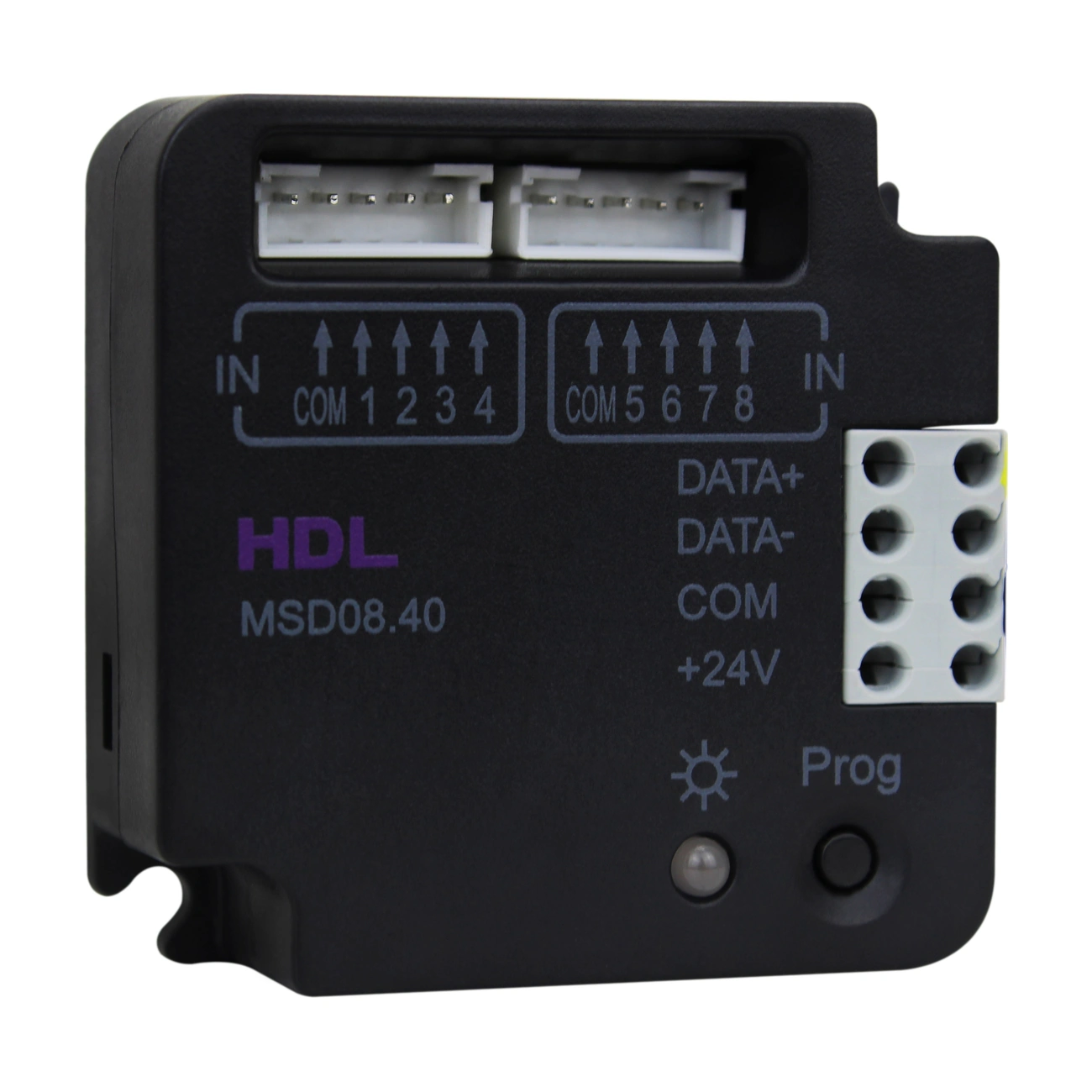

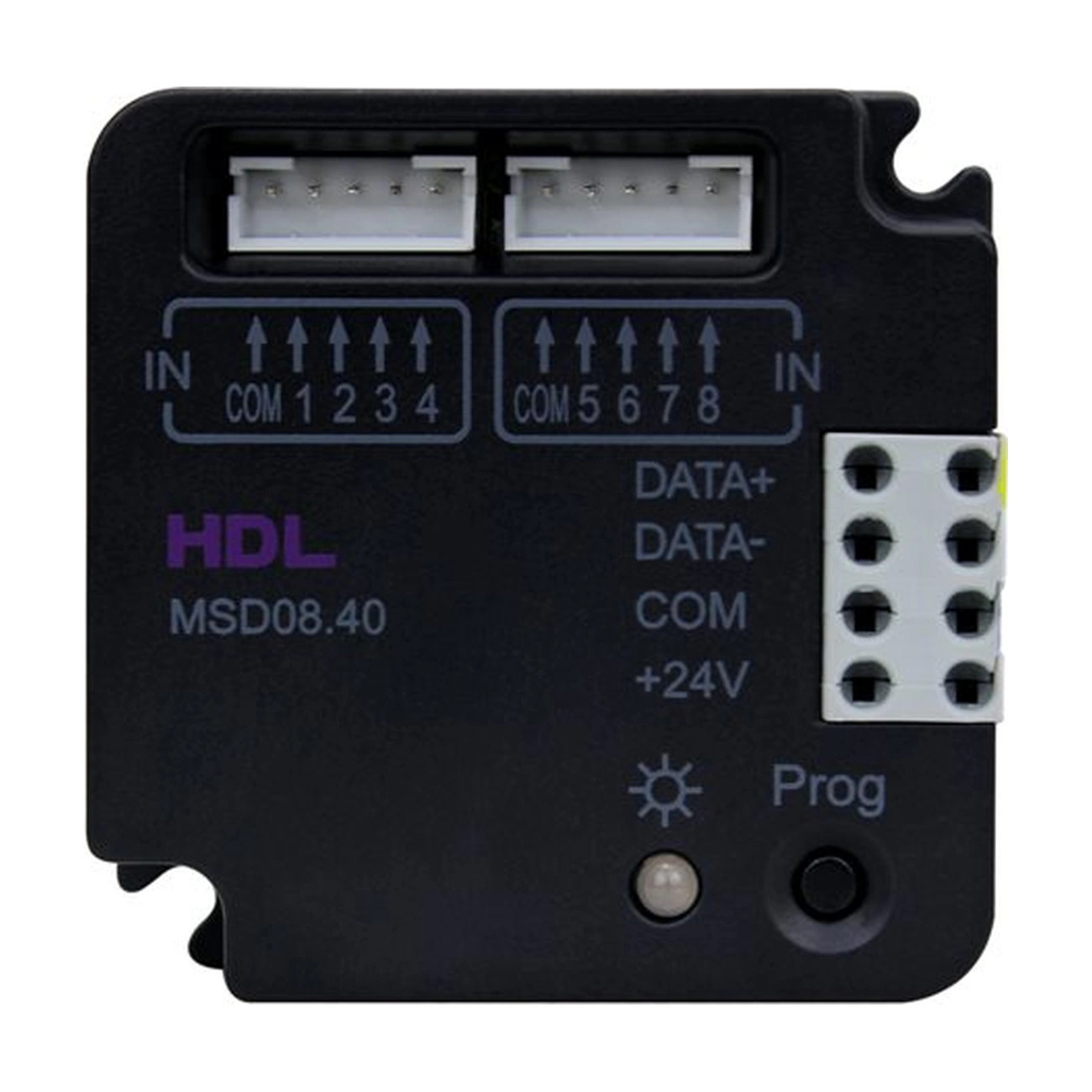

در دیاگرام صفحه دوم، هشت ورودی Dry Contact، رابط HDL Buspro، دکمه Programming و نشانگر CPU مشخص شده‌اند.

نشانگر CPU هنگام عملکرد صحیح به رنگ سبز چشمک می‌زند، هنگام تغییر ID قرمز است و در زمان ارتقای آنلاین Firmware به‌صورت قرمز چشمک‌زن عمل می‌کند.

کاربردهای ماژول ورودی Dry Contact هشت کانال HDL

ماژول ورودی Dry Contact هشت کانال HDL مدل MSD08.40 برای وارد کردن فرمان کلیدهای مکانیکی و تجهیزات دارای خروجی کنتاکت خشک به سیستم هوشمند HDL Buspro طراحی شده است.

هر یک از ورودی‌ها می‌تواند برای عملکردهای مختلف سیستم از جمله کنترل روشنایی، دیمر، پرده، Scene و Sequence مورد استفاده قرار گیرد. به این ترتیب می‌توان کلیدهای فیزیکی را در کنار زیرساخت هوشمند HDL به کار گرفت.

قابلیت Tamper Detection نیز امکان تشخیص دستکاری مدار Dry Contact را با استفاده از مقاومت موازی ۱ کیلواهم فراهم می‌کند. برای قابلیت‌های امنیتی گسترده‌تر، طبق دیتاشیت باید این ماژول همراه با Security Module استفاده شود.
