درایور LED سه کانال HDL مدل MLED03650mA

درایور LED سه کانال HDL مدل MLED03650mA

درایور LED سه کانال HDL مدل MLED03650mA یک درایور سه‌کاناله با رابط DMX512 برای کنترل روشنایی و تغییر رنگ نوارهای LED RGB است. این مدل دارای سه خروجی با حداکثر جریان ۶۵۰ میلی‌آمپر برای هر کانال بوده و با استفاده از خروجی PWM امکان دیمر و کنترل شدت هر کانال را فراهم می‌کند. این محصول از نوار LED RGB با آند مشترک و LEDهای مجزا پشتیبانی می‌کند.

درایور LED سه کانال HDL با ورودی 10 تا 30 ولت DC کار می‌کند و دارای ورودی و خروجی DMX برای قرارگیری در خط DMX512 است. قابلیت تنظیم آدرس از ۱ تا ۵۱۲، عملکرد Buffer داخلی DMX512 و حالت‌های مخصوص تست خروجی، این مدل را برای سیستم‌های نورپردازی RGB مبتنی بر DMX مناسب می‌کند.

ویژگی‌های درایور LED سه کانال HDL

سه کانال خروجی ۶۵۰ میلی‌آمپر

MLED03650mA دارای سه کانال خروجی است و حداکثر جریان هر کانال ۶۵۰ میلی‌آمپر اعلام شده است.

این سه خروجی می‌توانند برای کنترل کانال‌های R، G و B در نوارهای LED RGB سازگار استفاده شوند. روی دستگاه نیز برای هر سه کانال نشانگر مجزا در نظر گرفته شده است.

نشانگر R مربوط به CH.1، نشانگر G مربوط به CH.2 و نشانگر B مربوط به CH.3 است و زمانی که سطح کنترل کانال بیشتر از صفر درصد باشد، نشانگر متناظر روشن می‌شود.

کنترل نوار LED RGB

این درایور برای کنترل RGB LED Strip از نوع Common Anode طراحی شده است.

سه خروجی دستگاه امکان کنترل سه کانال رنگی RGB را فراهم می‌کنند و از طریق تغییر سطح خروجی هر کانال می‌توان عملکرد رنگی نوار LED سازگار را مدیریت کرد.

طبق دیتاشیت، این مدل از نوارهای RGB با کاتد مشترک یا Common Cathode پشتیبانی نمی‌کند؛ بنابراین نوع نوار LED باید پیش از اتصال بررسی شود.

پشتیبانی از LEDهای مجزا

علاوه بر RGB LED Strip، خروجی‌های دستگاه قابلیت استفاده برای LEDهای مجزا را نیز دارند.

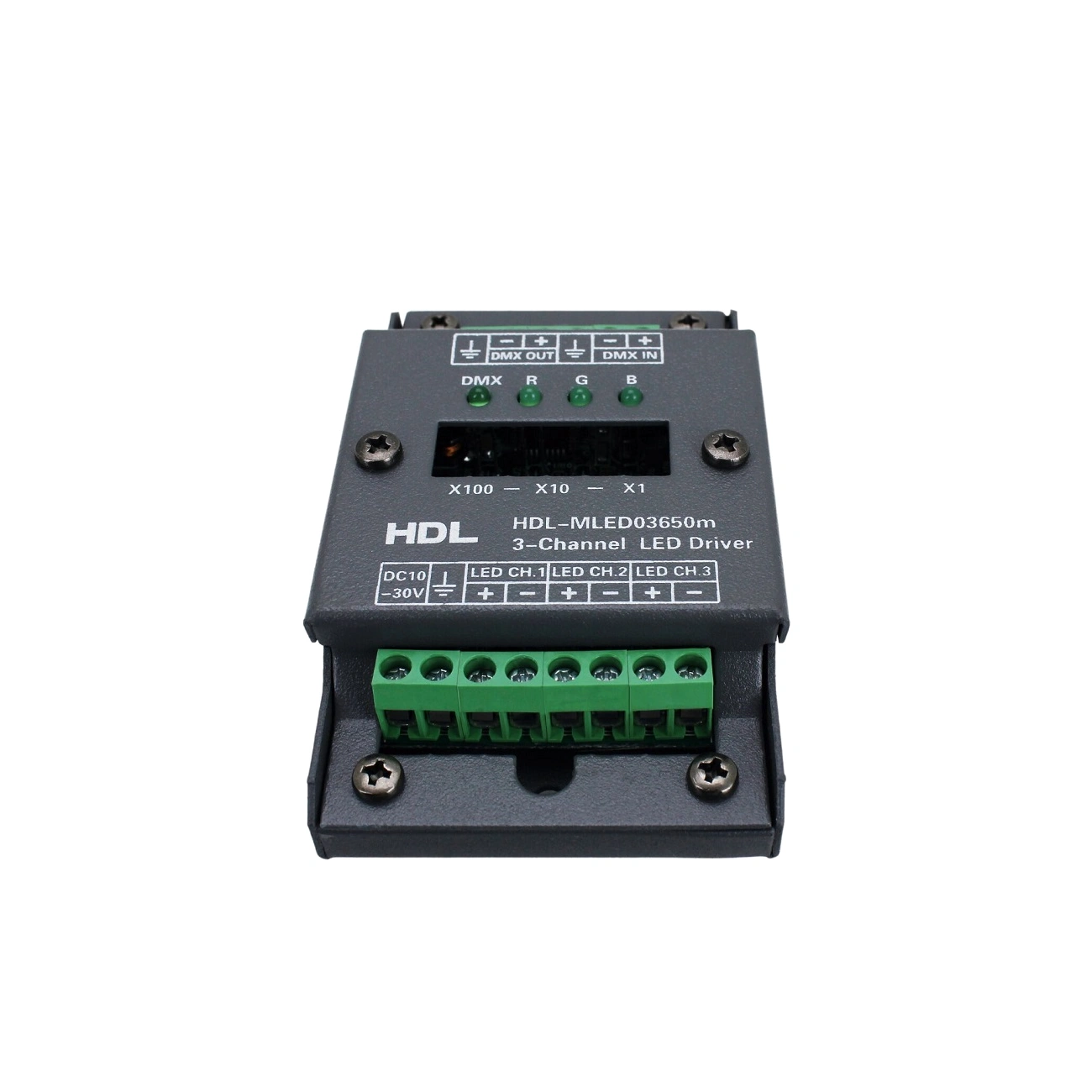

در دیاگرام سیم‌کشی صفحه دوم، ترمینال مشترک و خروجی‌های سه کانال LED روی دستگاه مشخص شده‌اند.

نوع LED، جریان موردنیاز و نحوه اتصال باید با مشخصات خروجی دستگاه سازگار باشد.

کنترل از طریق DMX512

سیگنال کنترلی این درایور DMX512 است.

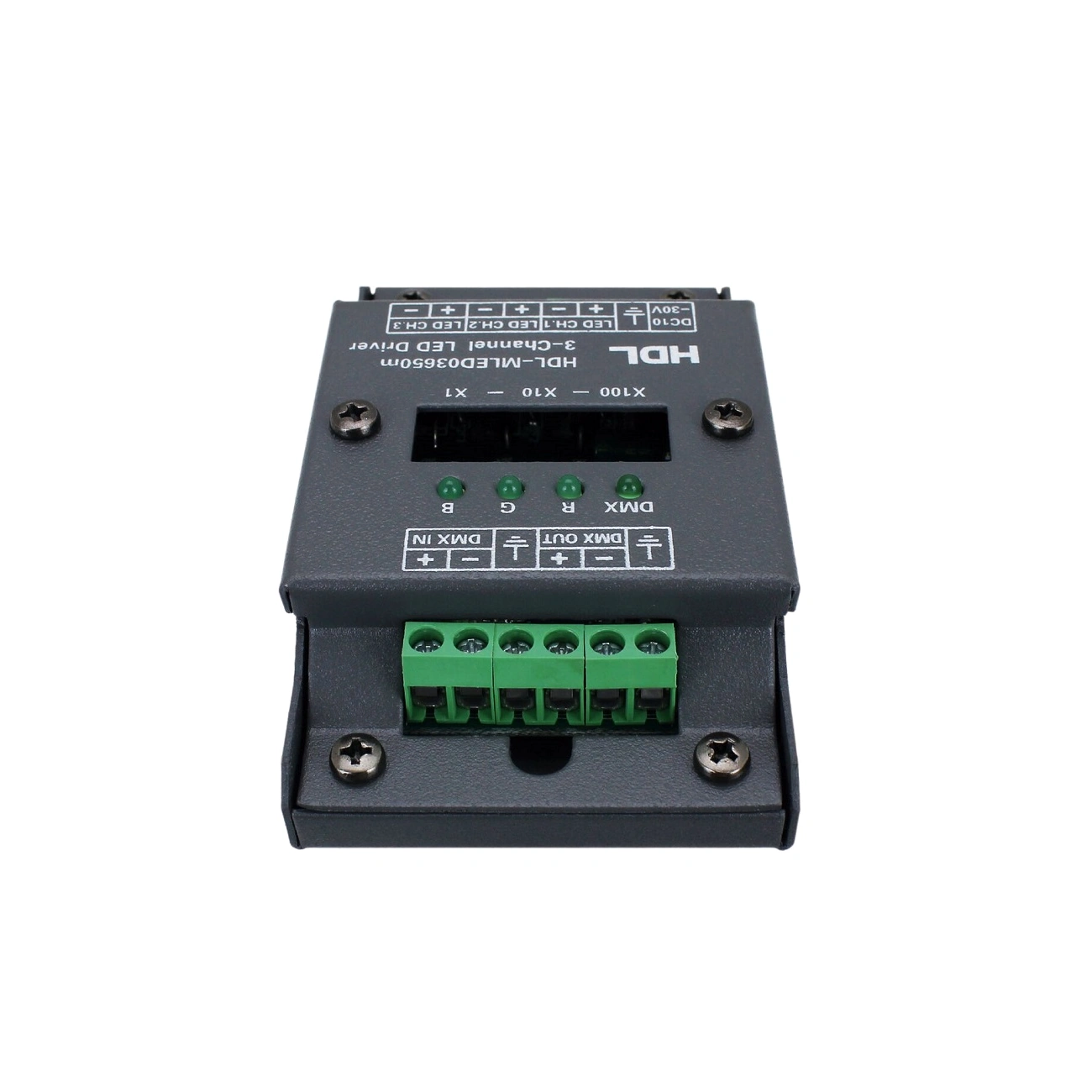

دستگاه دارای DMX IN و DMX OUT است. هر یک از این بخش‌ها سه ترمینال Data+، Data- و COM دارند و امکان قرار دادن درایور در مسیر ارتباطی DMX را فراهم می‌کنند.

برای کابل DMX، دیتاشیت استفاده از کابل زوج تابیده شیلددار با طول کمتر از ۲۰۰ متر را توصیه کرده است.

دیمر با خروجی PWM

سه کانال دستگاه از خروجی PWM برای دیمر استفاده می‌کنند.

این ساختار امکان تنظیم سطح خروجی کانال‌های R، G و B را فراهم کرده و در نتیجه می‌توان شدت هر کانال را متناسب با فرمان DMX تغییر داد.

قابلیت Buffer داخلی DMX512

MLED03650mA دارای عملکرد داخلی DMX512 Buffer است.

وجود DMX IN و DMX OUT نیز در دیاگرام صفحه دوم دیتاشیت مشخص شده و امکان ادامه مسیر سیگنال DMX از دستگاه به تجهیزات بعدی را فراهم می‌کند.

آدرس‌دهی DMX از ۱ تا ۵۱۲

آدرس شروع DMX مستقیماً از طریق سه کلید گردان X100، X10 و X1 روی دستگاه تنظیم می‌شود.

X100 رقم صدگان، X10 رقم دهگان و X1 رقم یکان را مشخص می‌کند. برای مثال اگر این سه کلید روی ۲، ۷ و ۶ قرار گیرند، آدرس دستگاه ۲۷۶ خواهد بود.

محدوده معتبر آدرس DMX در دیتاشیت از ۱ تا ۵۱۲ اعلام شده است.

حالت‌های تست خروجی

آدرس‌های ۵۱۳ تا ۵۱۷ برای عملکردهای مخصوص تست خروجی در نظر گرفته شده‌اند.

• آدرس ۵۱۳: خروجی CH.3
• آدرس ۵۱۴: خروجی CH.2
• آدرس ۵۱۵: خروجی CH.1
• آدرس ۵۱۶: خروجی هم‌زمان CH.1، CH.2 و CH.3
• آدرس ۵۱۷: خروجی متناوب CH.1، CH.2 و CH.3

این قابلیت امکان بررسی عملکرد خروجی‌های دستگاه را در مرحله راه‌اندازی فراهم می‌کند.

نشانگر وضعیت DMX

روی دستگاه یک نشانگر DMX برای نمایش وضعیت CPU/DMX وجود دارد.

اگر سیگنال DMX دریافت نشود، این نشانگر هر دو ثانیه چشمک می‌زند. هنگام دریافت سیگنال DMX، سرعت چشمک‌زدن نشانگر افزایش پیدا می‌کند.

این قابلیت برای بررسی سریع وضعیت دریافت فرمان DMX هنگام نصب و عیب‌یابی کاربرد دارد.

تغذیه و مصرف دستگاه

ولتاژ ورودی MLED03650mA بین 10 تا 30 ولت DC است و ولتاژ بخش LED Driver نیز در همین محدوده اعلام شده است.

مصرف توان دستگاه در حالت بدون بار کمتر از ۲ وات است.

منبع تغذیه باید متناسب با ولتاژ LEDهای متصل، جریان موردنیاز سه کانال و مشخصات الکتریکی کل سیستم انتخاب شود.

طراحی و نصب

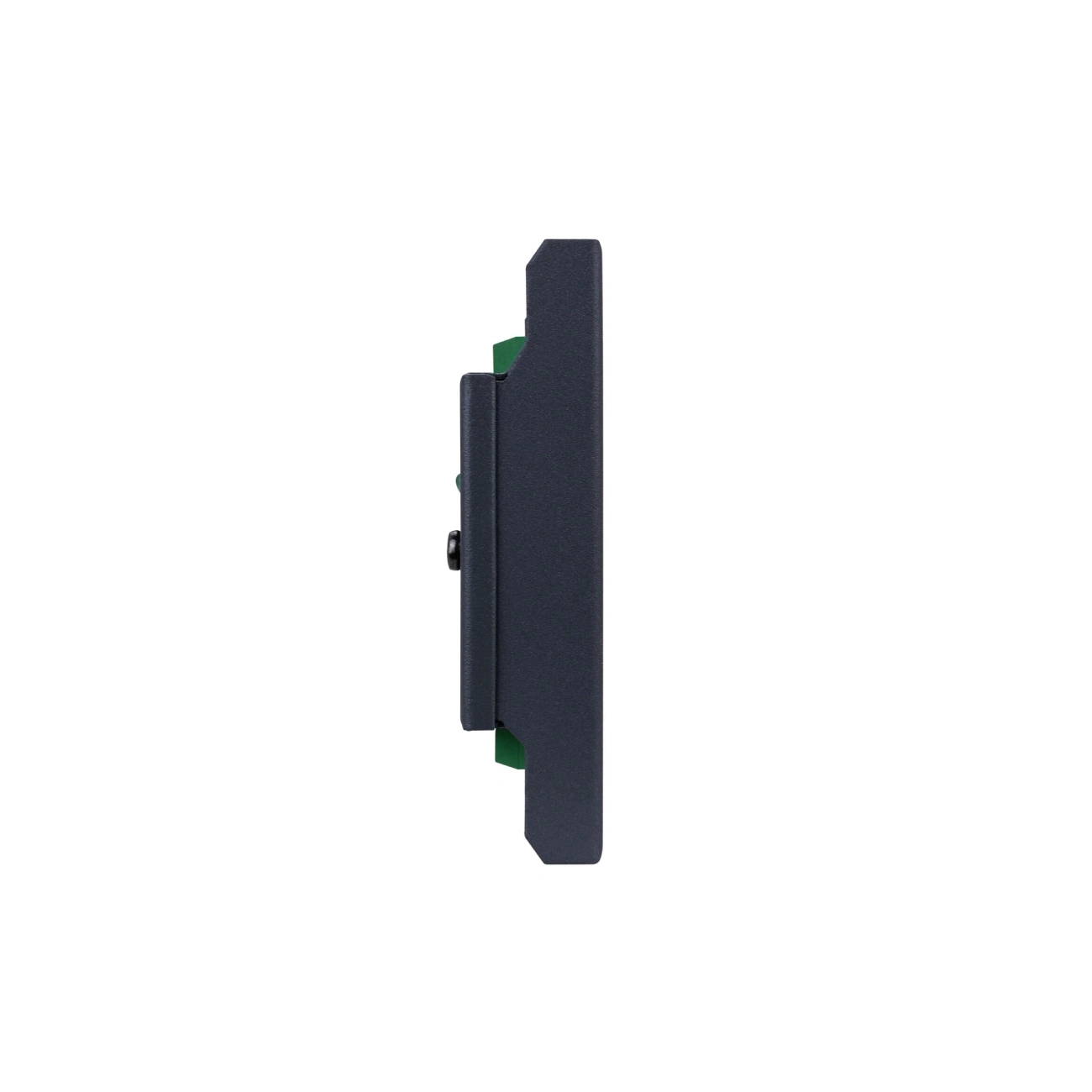

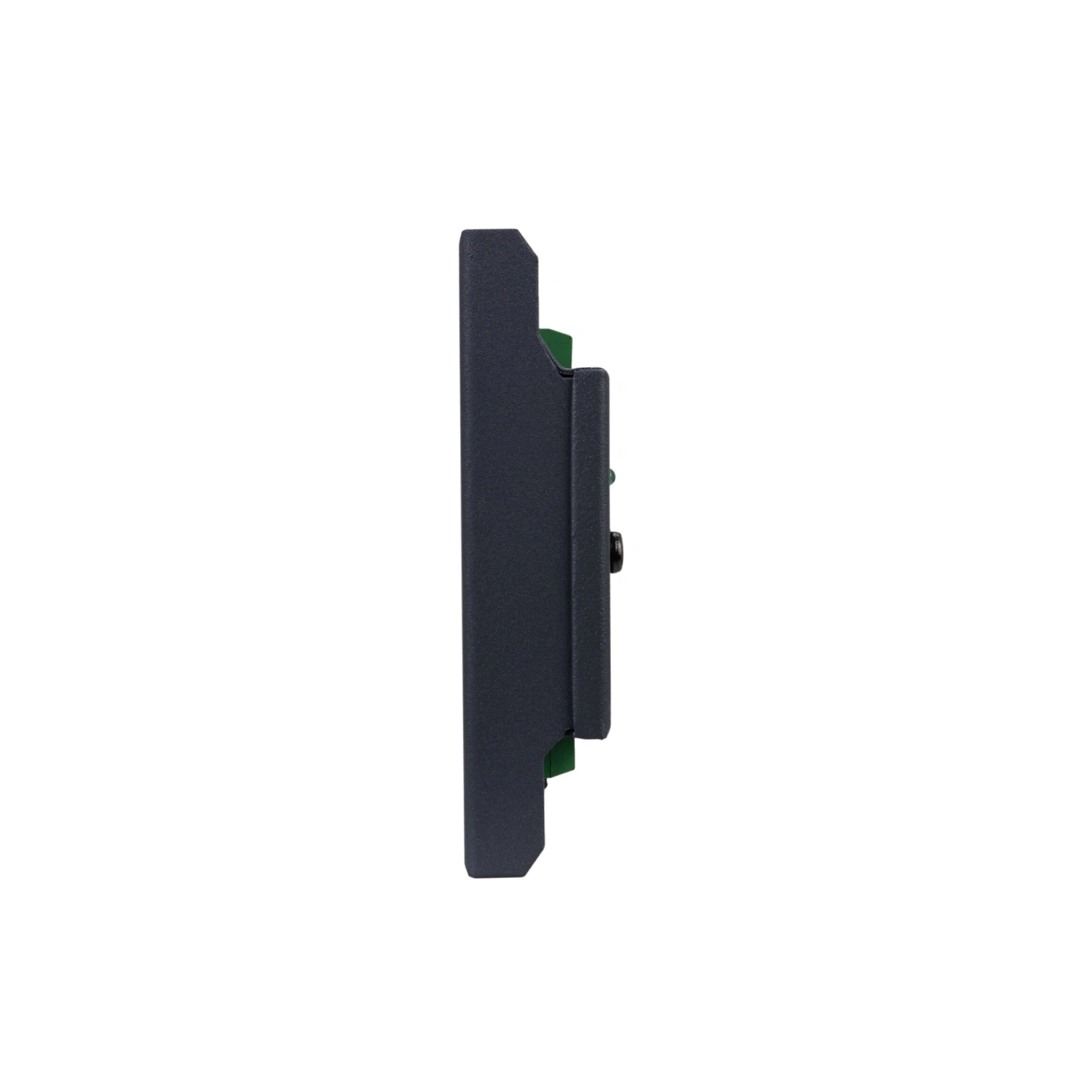

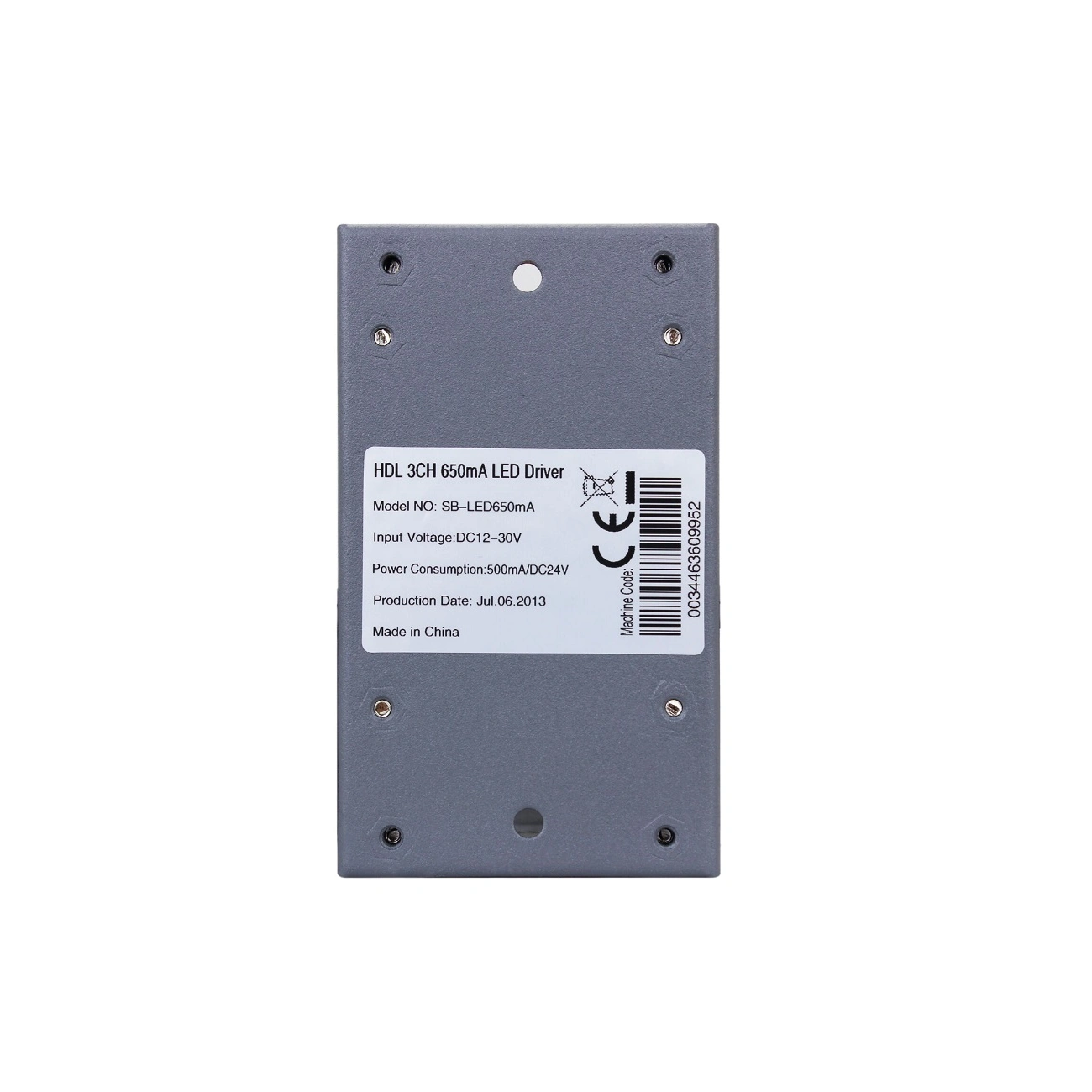

درایور LED سه کانال HDL مدل MLED03650mA دارای بدنه آلومینیومی با ابعاد ۹۶ × ۵۸٫۵ × ۲۲٫۵ میلی‌متر و وزن خالص ۱۵۰ گرم است.

این محصول برای نصب دیواری طراحی شده و درجه حفاظت IP20 دارد.

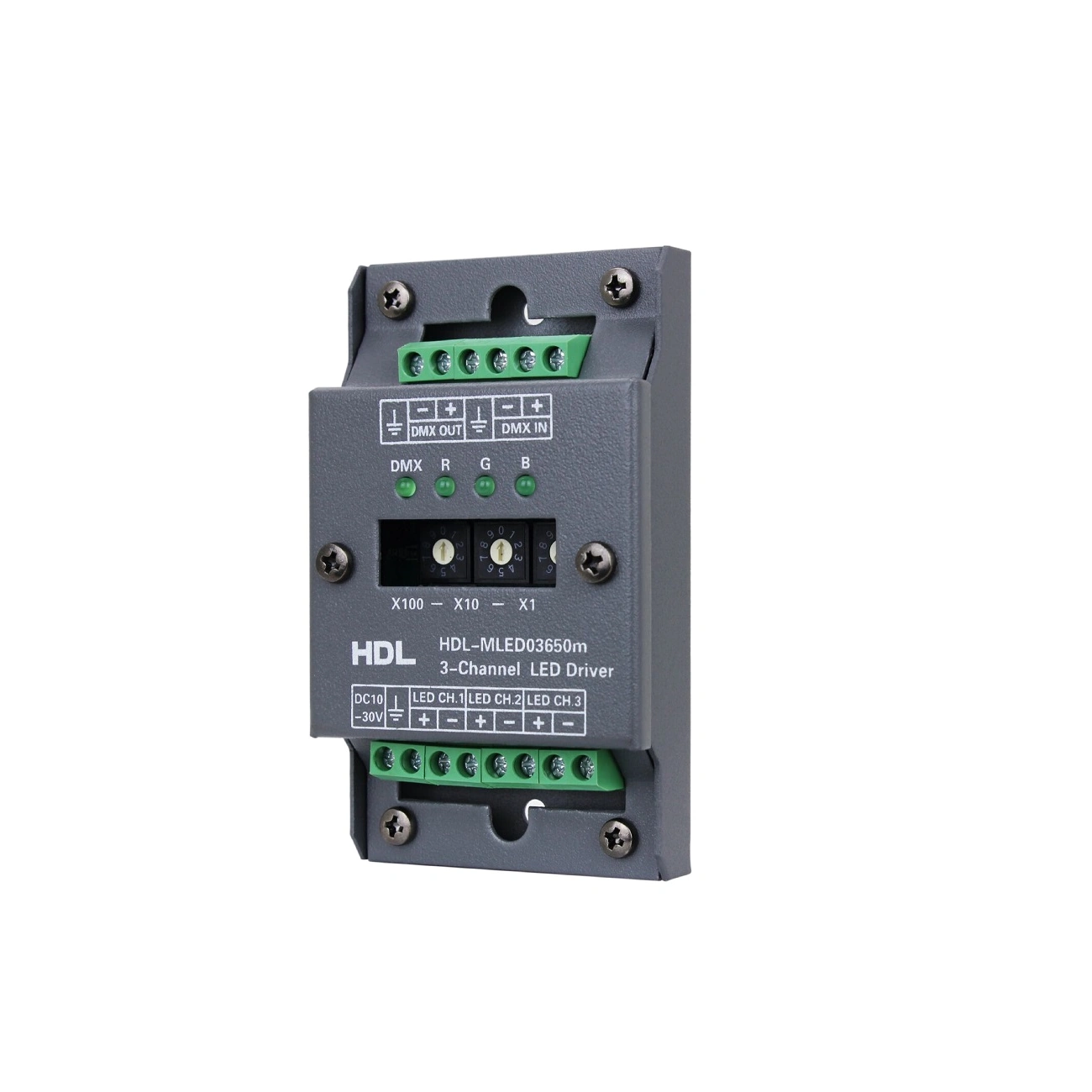

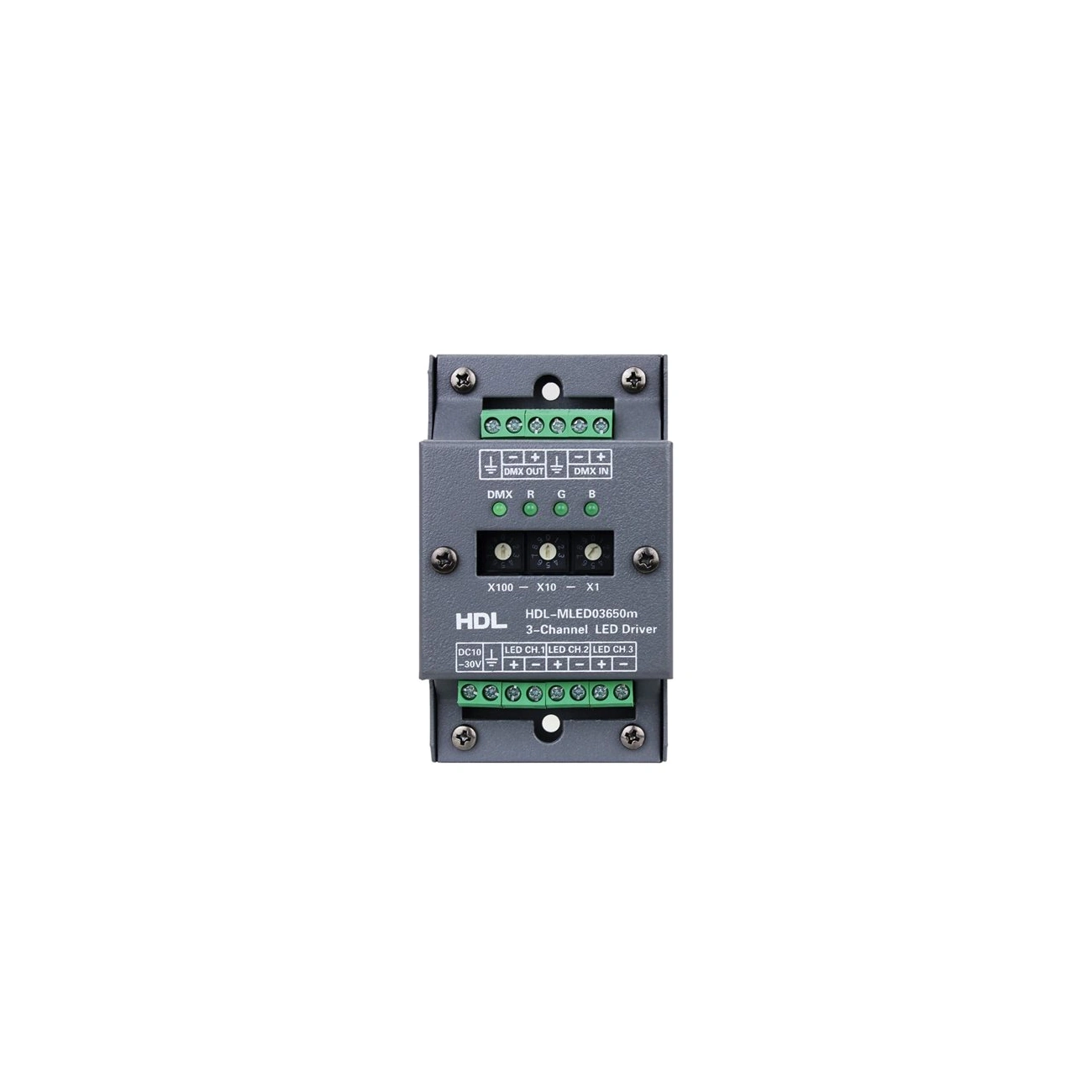

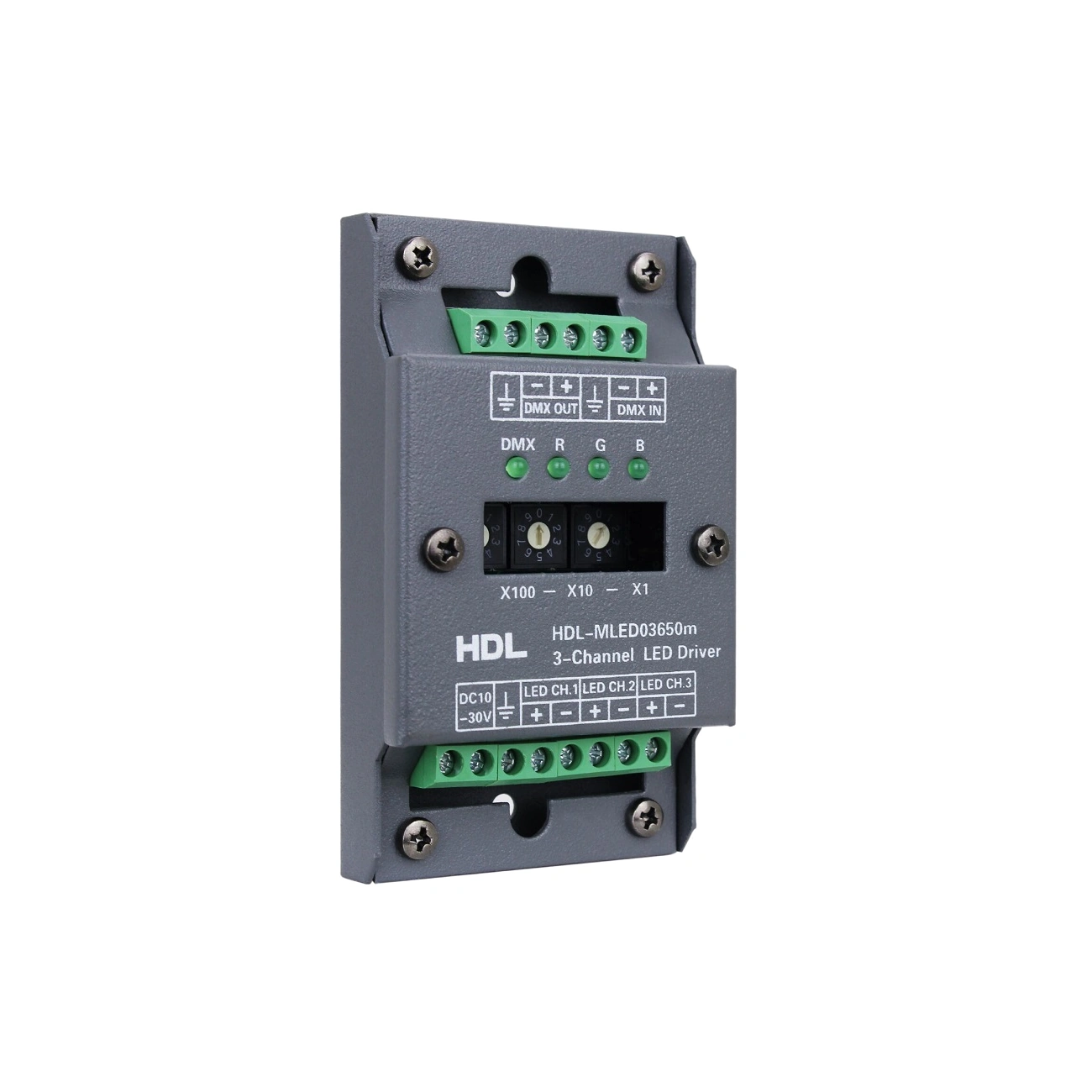

دیاگرام صفحه دوم دیتاشیت محل DMX IN/OUT، نشانگرهای DMX و RGB، کلیدهای تنظیم Start Address و ترمینال‌های تغذیه و خروجی LED را مشخص می‌کند.

هنگام نصب باید تهویه مناسب دستگاه تأمین شود و محصول در تماس با مایعات یا گازهای خورنده قرار نگیرد.

کاربردهای درایور LED سه کانال HDL

درایور LED سه کانال HDL مدل MLED03650mA برای کنترل سیستم‌های روشنایی RGB مبتنی بر DMX512 طراحی شده است. سه خروجی مستقل دستگاه برای کنترل کانال‌های R، G و B قابل استفاده هستند و تغییر سطح خروجی از طریق PWM انجام می‌شود.

این مدل به‌طور مشخص از نوارهای LED RGB با آند مشترک پشتیبانی می‌کند و برای نوارهای RGB با کاتد مشترک مناسب نیست. همچنین امکان اتصال LEDهای مجزا به خروجی‌های سازگار دستگاه وجود دارد.

قابلیت تنظیم Start Address از ۱ تا ۵۱۲، DMX IN/OUT، Buffer داخلی DMX512 و حالت‌های تست کانال‌ها، راه‌اندازی و استفاده از درایور را در سیستم‌های نورپردازی DMX تسهیل می‌کند.
