ماژول رله هوشمند توکار ۳ کانال ۱۰ آمپر HDL مدل MPR0310.40

ماژول رله هوشمند توکار ۳ کانال ۱۰ آمپر HDL مدل MPR0310.40

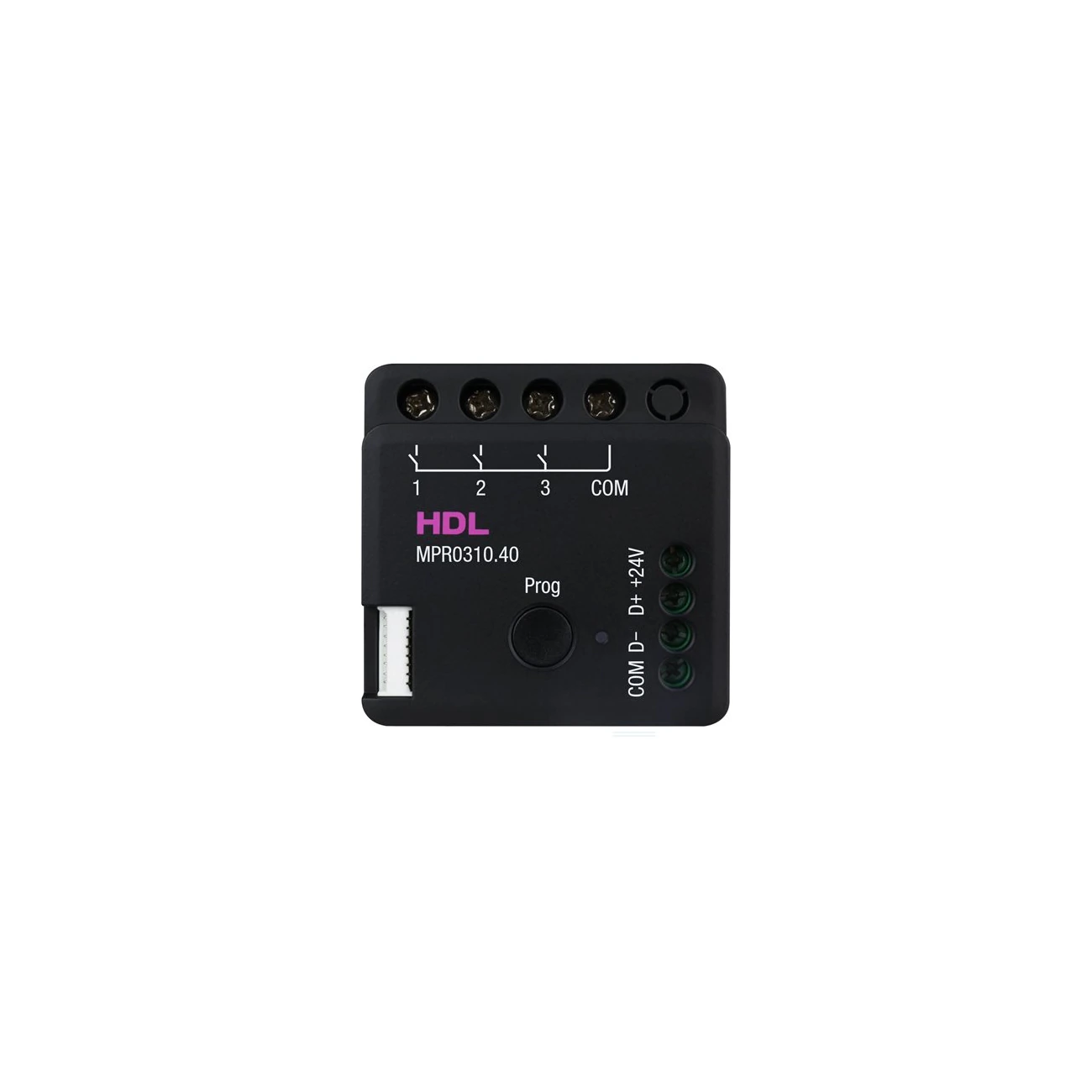

ماژول رله هوشمند توکار HDL مدل MPR0310.40 برای کنترل مدارهای روشنایی و تجهیزات الکتریکی سازگار در سیستم هوشمندسازی ساختمان طراحی شده است. این رله ۳ کانال ۱۰ آمپر دارای سه خروجی مستقل بوده و در قوطی دیواری استاندارد چینی نصب می‌شود.

این محصول با ۷ ورودی کنتاکت خشک، ۷ خروجی LED و ارتباط HDL Buspro، امکان ترکیب پنل‌های کنترلی سازگار با تجهیزات الکتریکی ساختمان را فراهم می‌کند. طراحی فشرده آن برای پروژه‌هایی مناسب است که به کنترل چند مدار در محل نصب کلید دیواری نیاز دارند.

ویژگی‌های رله ۳ کانال ۱۰ آمپر HDL

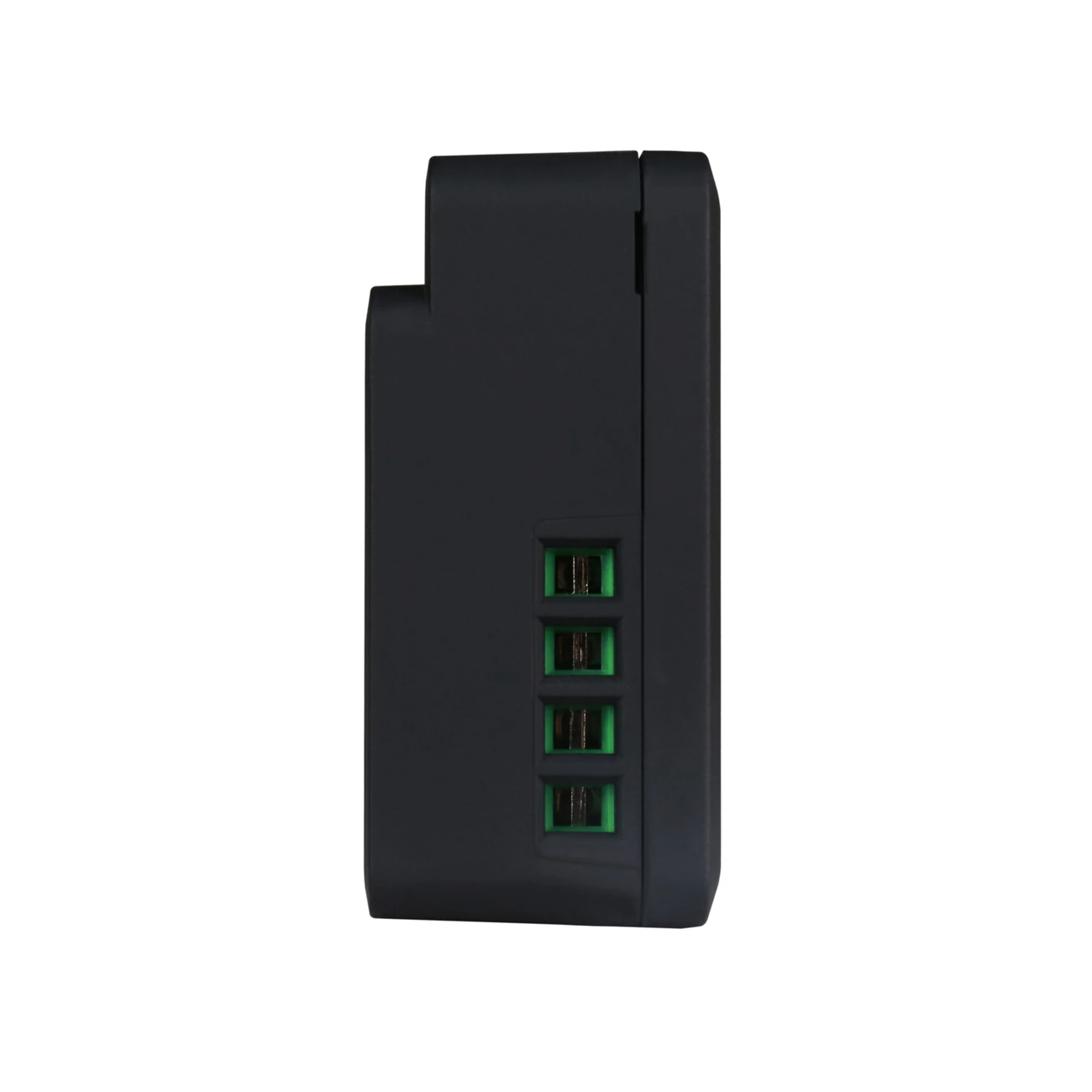

سه خروجی رله‌ای مستقل

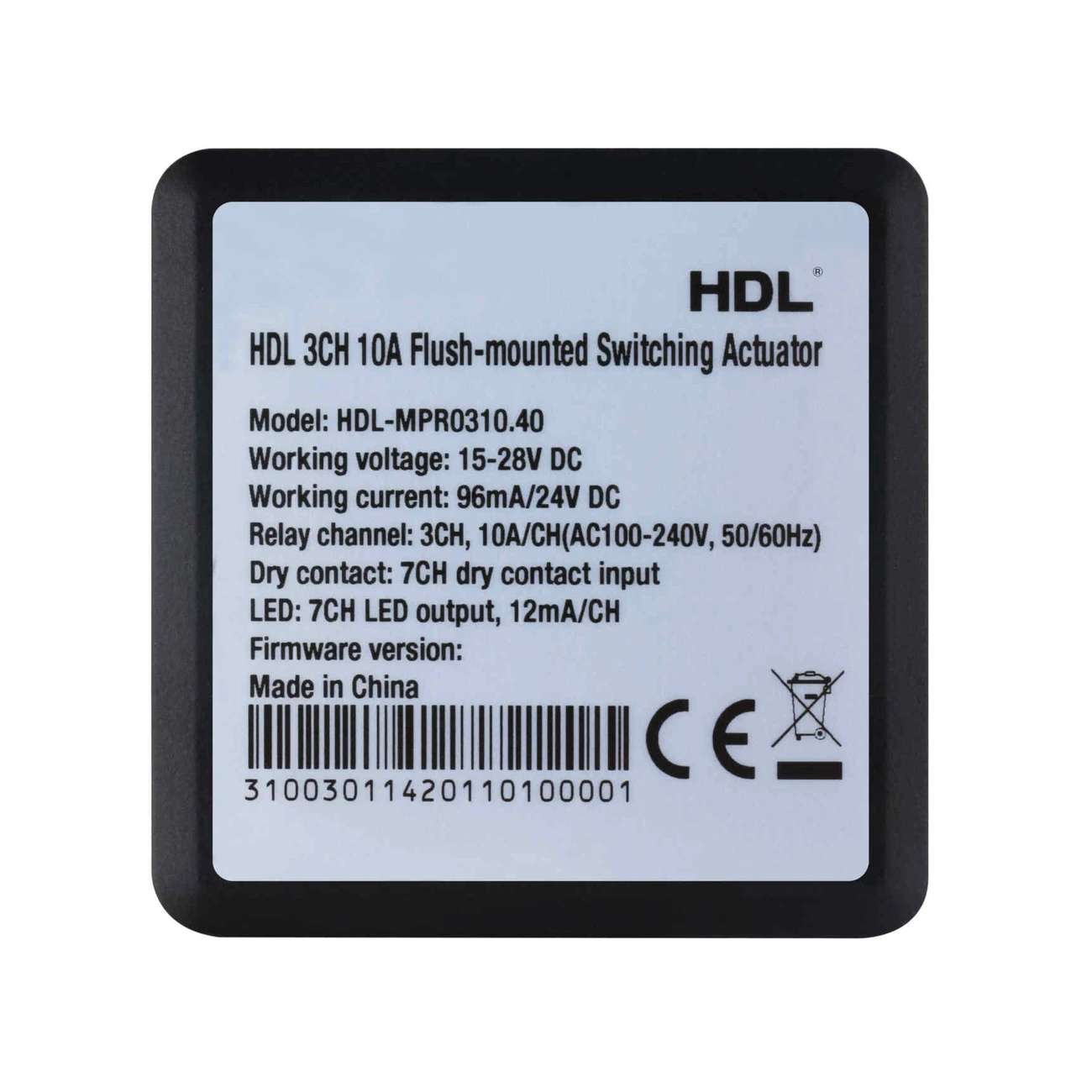

ماژول MPR0310.40 دارای سه خروجی رله‌ای TV8 با ظرفیت ۱۰ آمپر برای هر کانال است.

حداکثر جریان مجاز هر کانال برای بار مقاومتی ۱۰ آمپر و برای بار خازنی ۶ آمپر است. هنگام انتخاب تجهیزات متصل باید این تفاوت در نظر گرفته شود.

سازنده برای حفاظت ماژول و بارهای متصل، استفاده از یک کلید حفاظتی ۱۰ آمپر برای هر کانال را توصیه می‌کند.

هفت ورودی کنتاکت خشک

وجود ۷ ورودی کنتاکت خشک امکان دریافت فرمان از پنل‌ها و تجهیزات کنترلی سازگار را فراهم می‌کند.

این قابلیت برای اتصال پنل‌های کنتاکت خشک و اجرای کنترل هوشمند روشنایی، فن، پریز و تجهیزات پرده کاربرد دارد.

هفت خروجی LED

این ماژول دارای ۷ خروجی LED با جریان ۱۲ میلی‌آمپر برای هر کانال است که می‌توان از آن‌ها برای نمایش وضعیت در پنل‌های سازگار استفاده کرد.

طبق دستورالعمل سازنده، هر خروجی LED باید با یک مقاومت سری به LED متصل شود. مقدار پیشنهادی مقاومت بین ۶۸۰ اهم تا ۱ کیلو‌اهم است.

کلید برنامه‌ریزی و کنترل خروجی‌ها

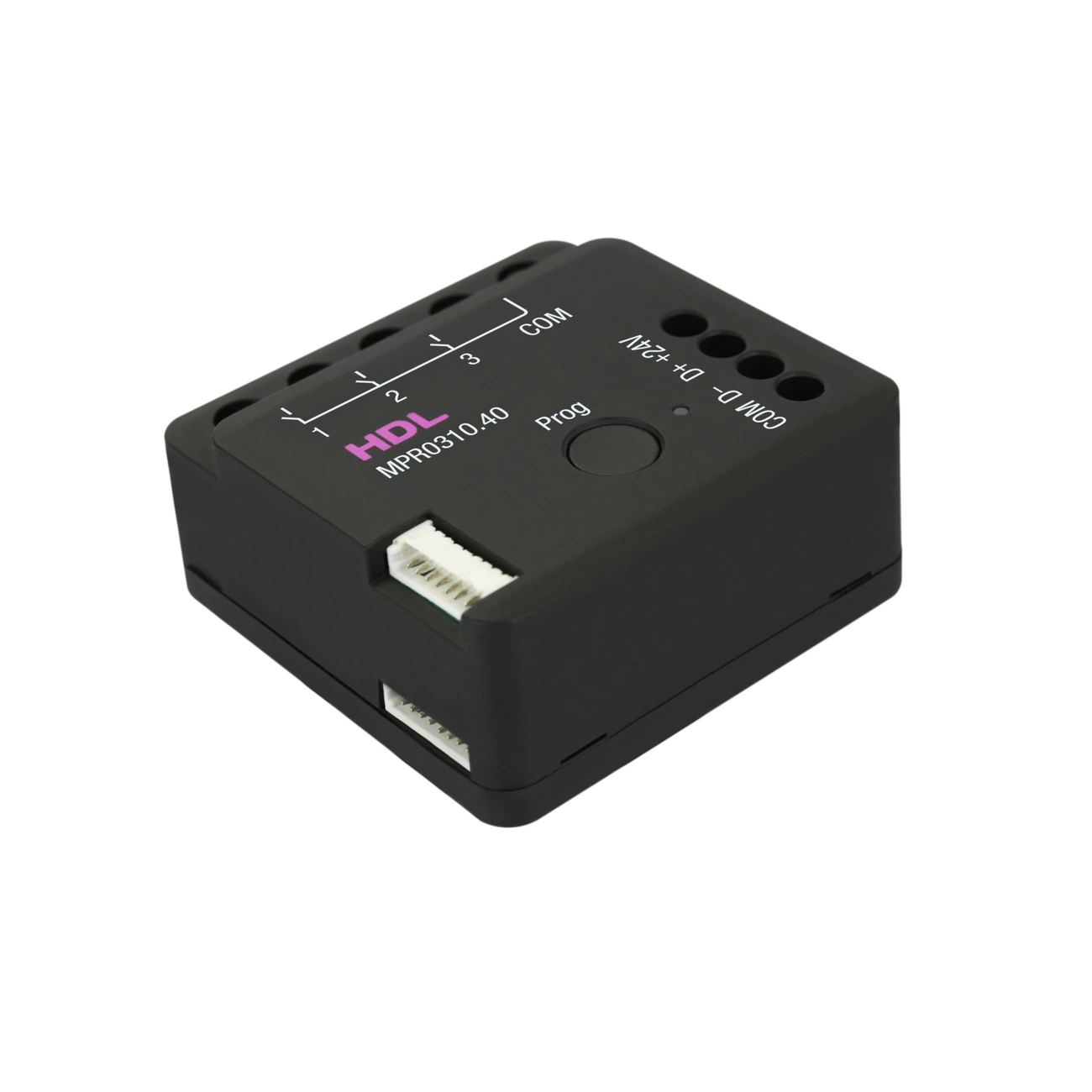

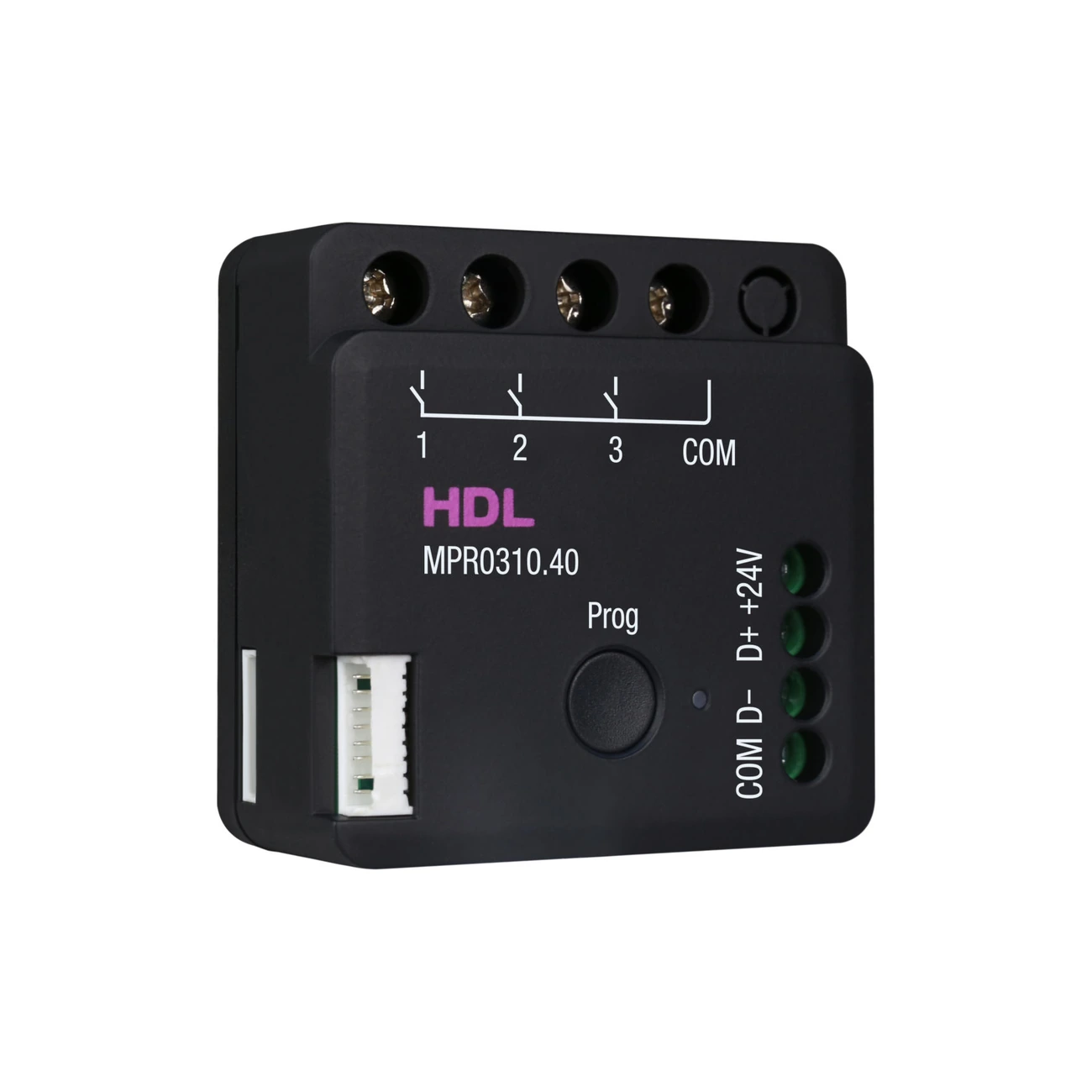

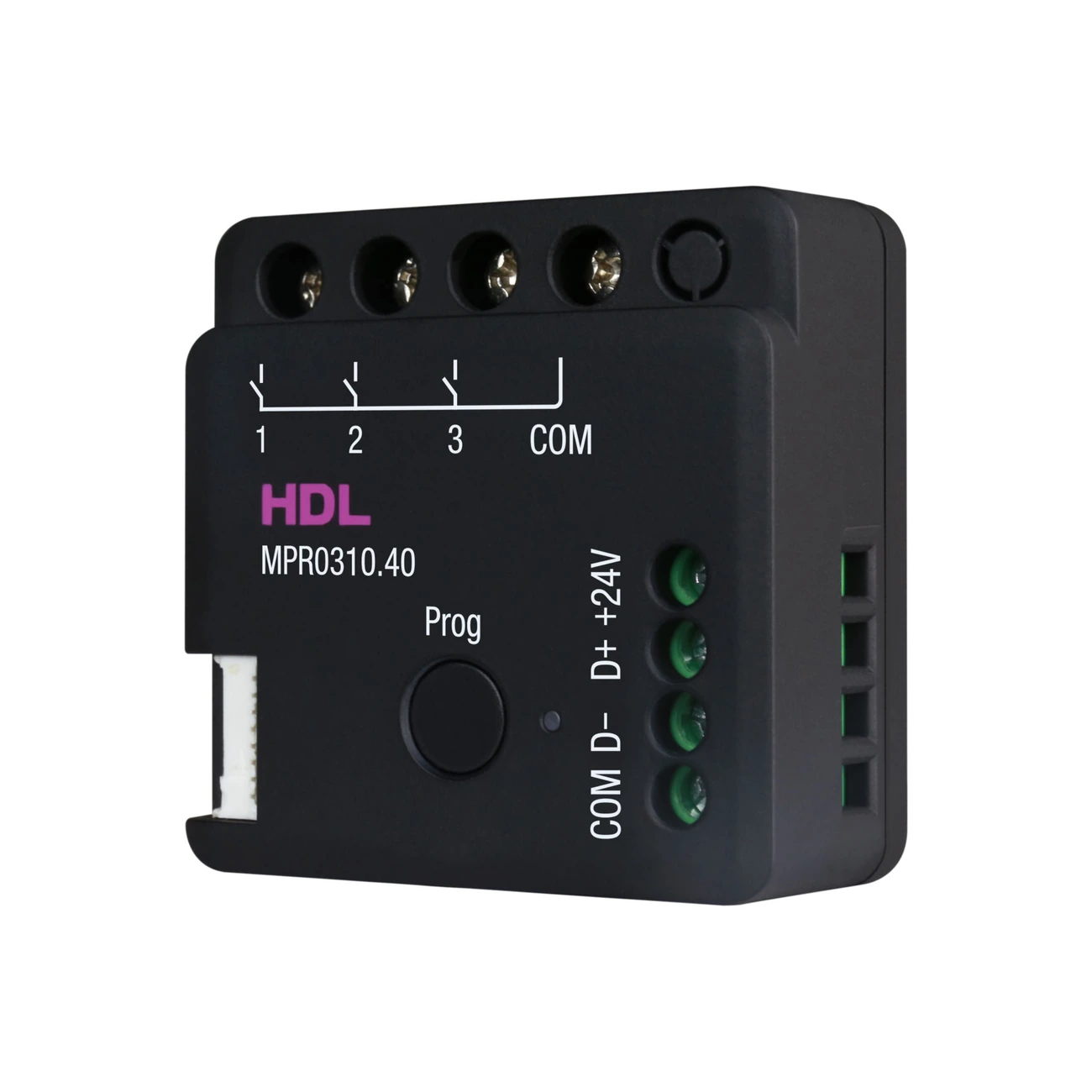

روی بدنه دستگاه کلید برنامه‌ریزی و نشانگر آن قرار دارد. با فشار کوتاه کلید برنامه‌ریزی می‌توان تمام کانال‌های رله را روشن یا خاموش کرد.

این قابلیت هنگام نصب، راه‌اندازی و بررسی عملکرد خروجی‌ها کاربرد دارد.

نصب توکار در قوطی دیواری

ماژول MPR0310.40 برای نصب در قوطی دیواری استاندارد چینی طراحی شده است. عمق پیشنهادی قوطی ۷۰ میلی‌متر است و جانمایی نهایی باید با توجه به سیم‌کشی و تجهیزات نصب‌شده بررسی شود.

ابعاد دستگاه ۵۰ × ۵۰ × ۲۲٫۸ میلی‌متر است. پس از اتصال کابل برق و شبکه Buspro، ماژول داخل قوطی قرار می‌گیرد و از طریق کابل رابط به پنل کنتاکت خشک متصل می‌شود.

ارتباط با سیستم HDL Buspro

این ماژول از پروتکل HDL Buspro مبتنی بر ارتباط RS485 پشتیبانی می‌کند.

برای سیم‌کشی شبکه می‌توان از کابل اختصاصی HDL Buspro یا CAT5E استفاده کرد. اتصال تجهیزات به روش Hand-in-Hand نیز توسط سازنده توصیه شده است.

کاربردهای ماژول رله توکار HDL

این محصول برای کنترل مدارهای روشنایی، فن، پریز و تجهیزات پرده سازگار در پروژه‌های هوشمندسازی ساختمان کاربرد دارد.

وجود سه خروجی مستقل، هفت ورودی کنتاکت خشک و هفت خروجی LED امکان استفاده از پنل‌های کنترلی سازگار را در کنار کنترل رله‌ای فراهم می‌کند.

نصب و راه‌اندازی باید مطابق دستورالعمل سازنده انجام شود. برای هر کانال حفاظت مناسب در نظر گرفته شود و محدودیت جریان ۱۰ آمپر برای بار مقاومتی و ۶ آمپر برای بار خازنی رعایت شود.
