ماژول رله هوشمند توکار ۱ کانال ۱۶ آمپر HDL مدل MPR0116-E.40

ماژول رله هوشمند توکار ۱ کانال ۱۶ آمپر HDL مدل MPR0116-E.40

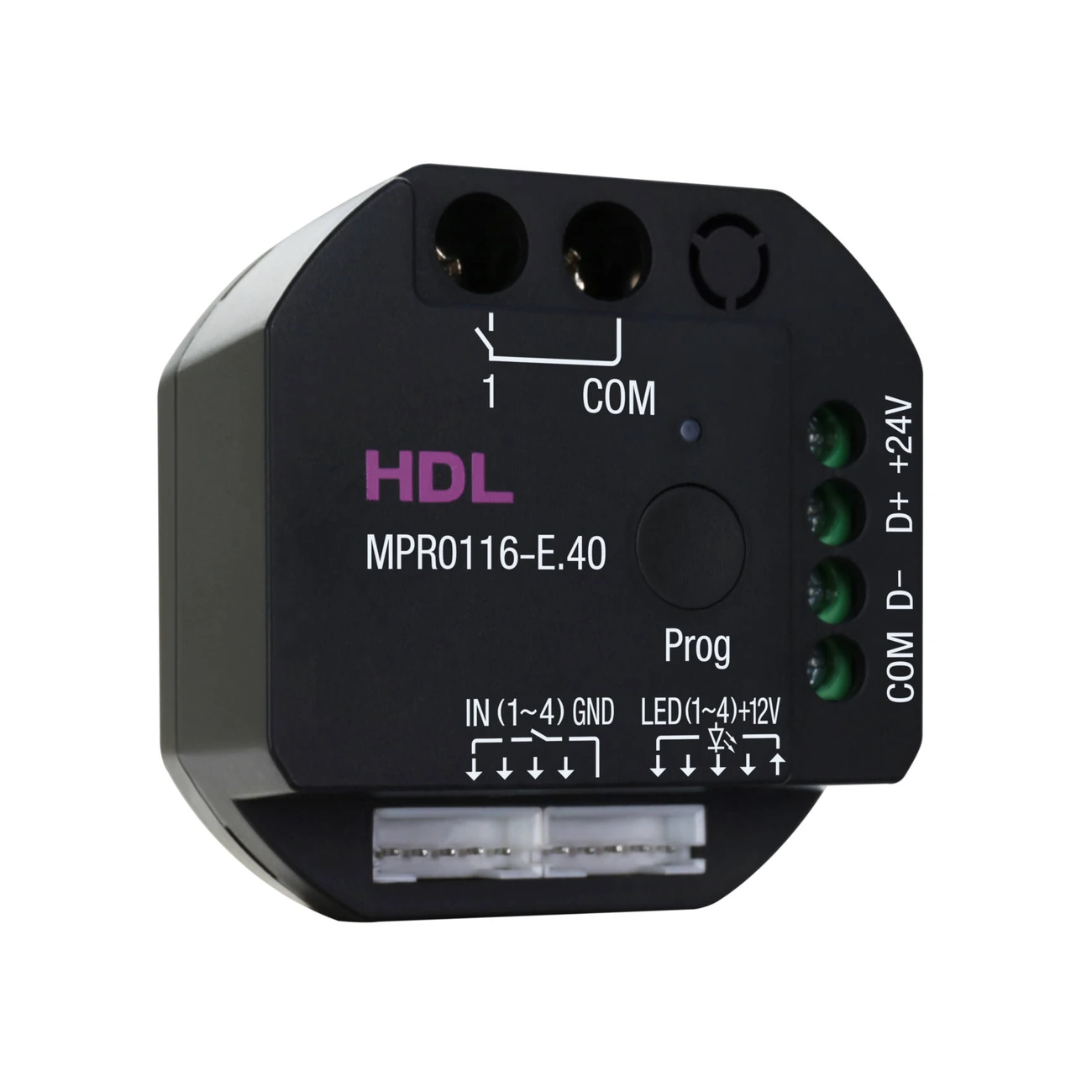

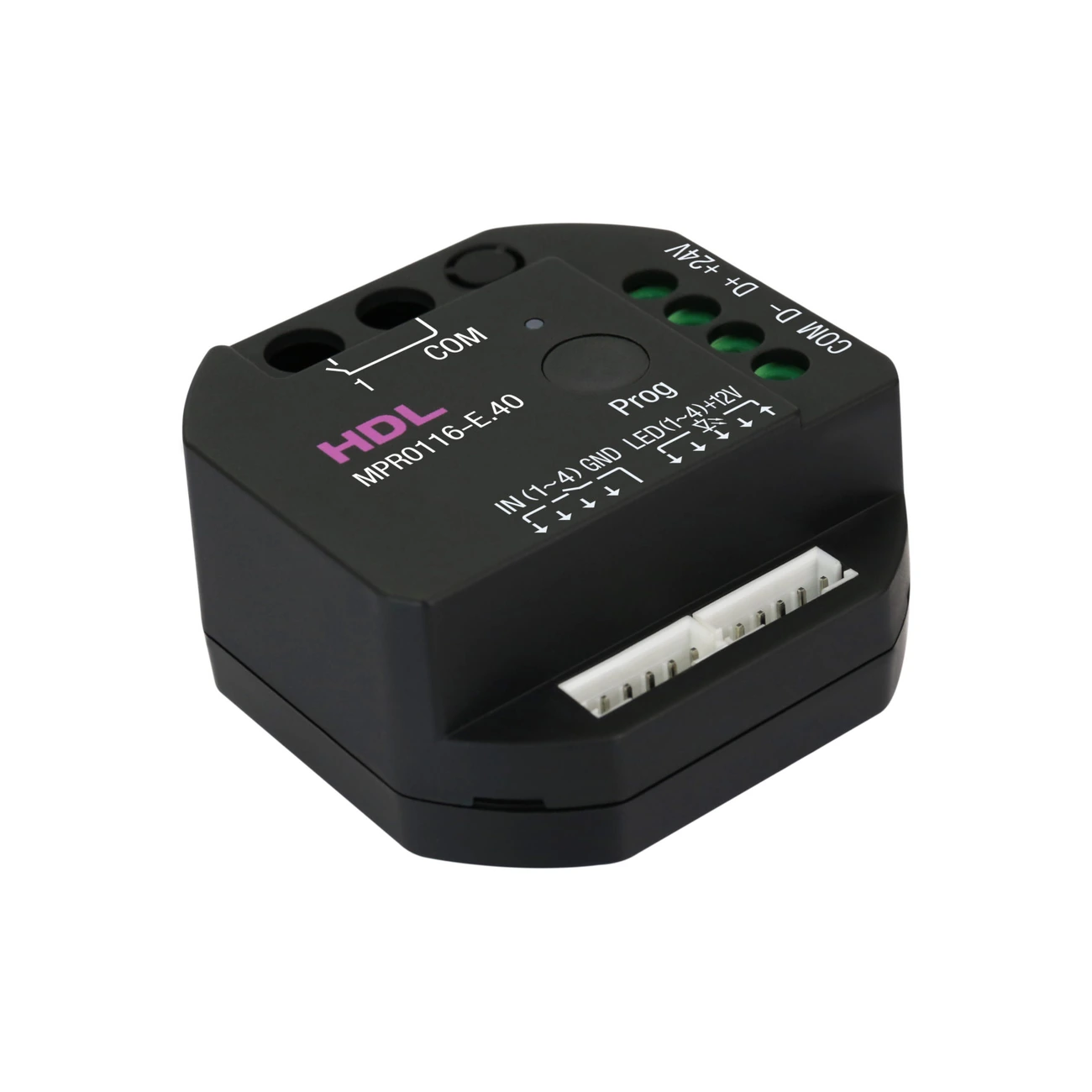

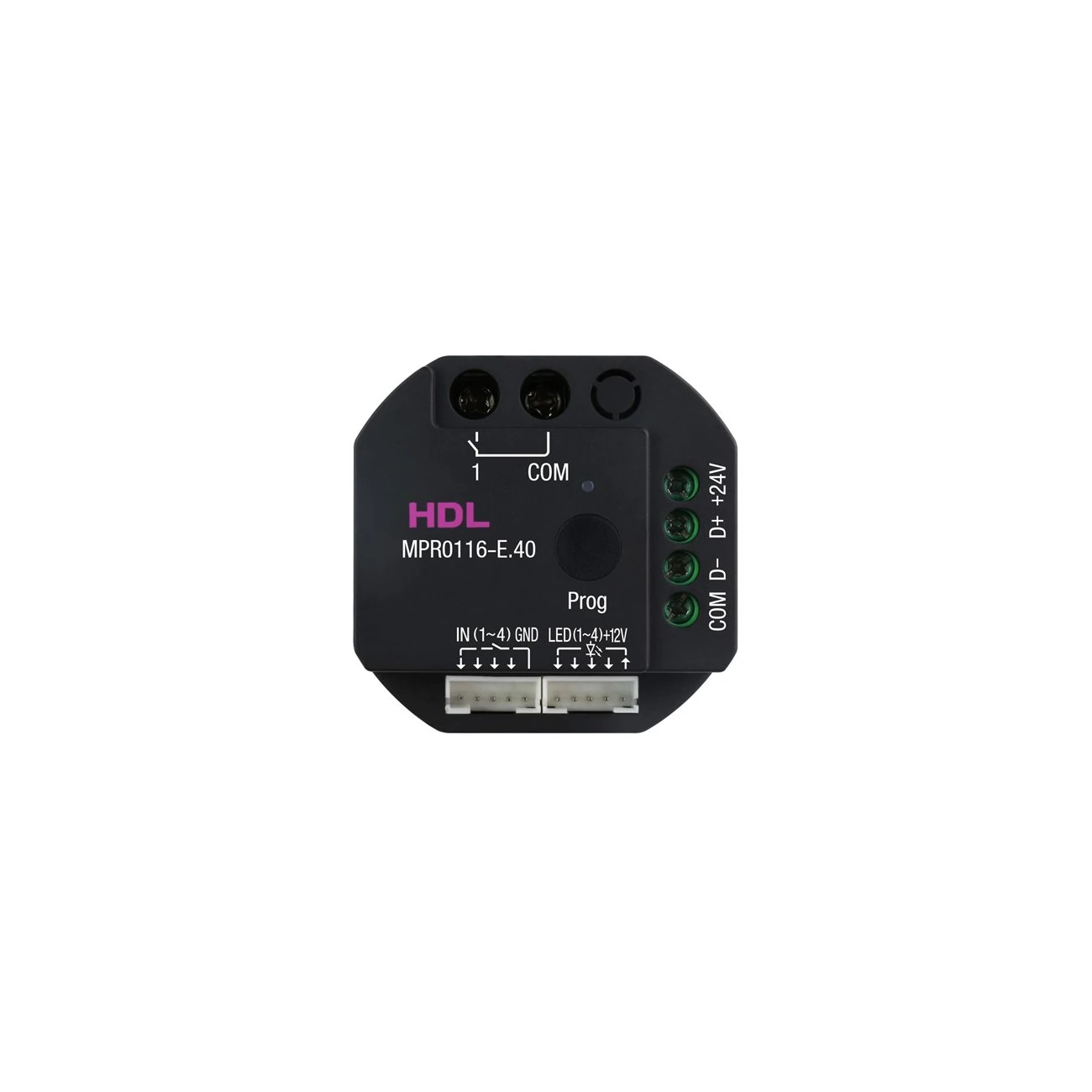

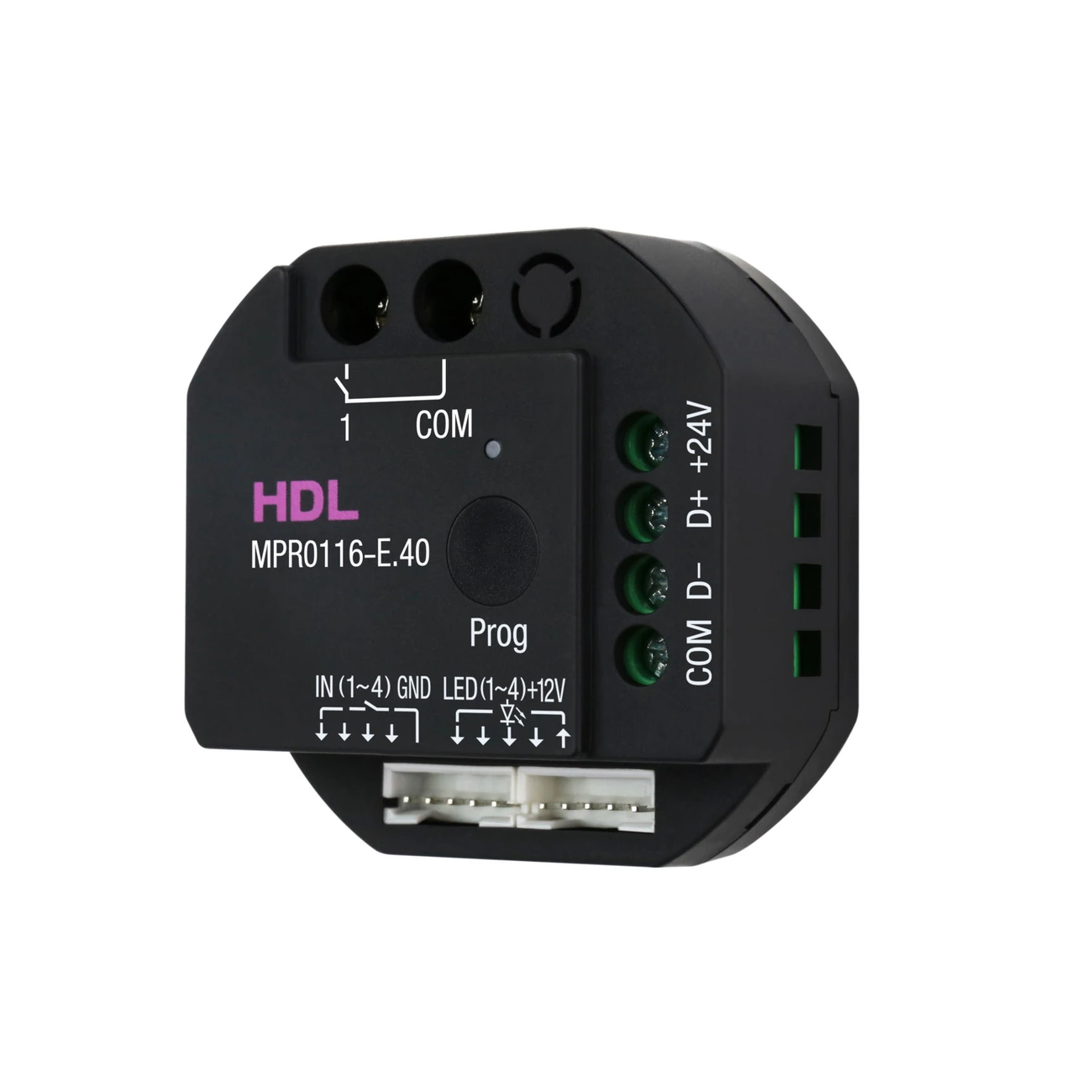

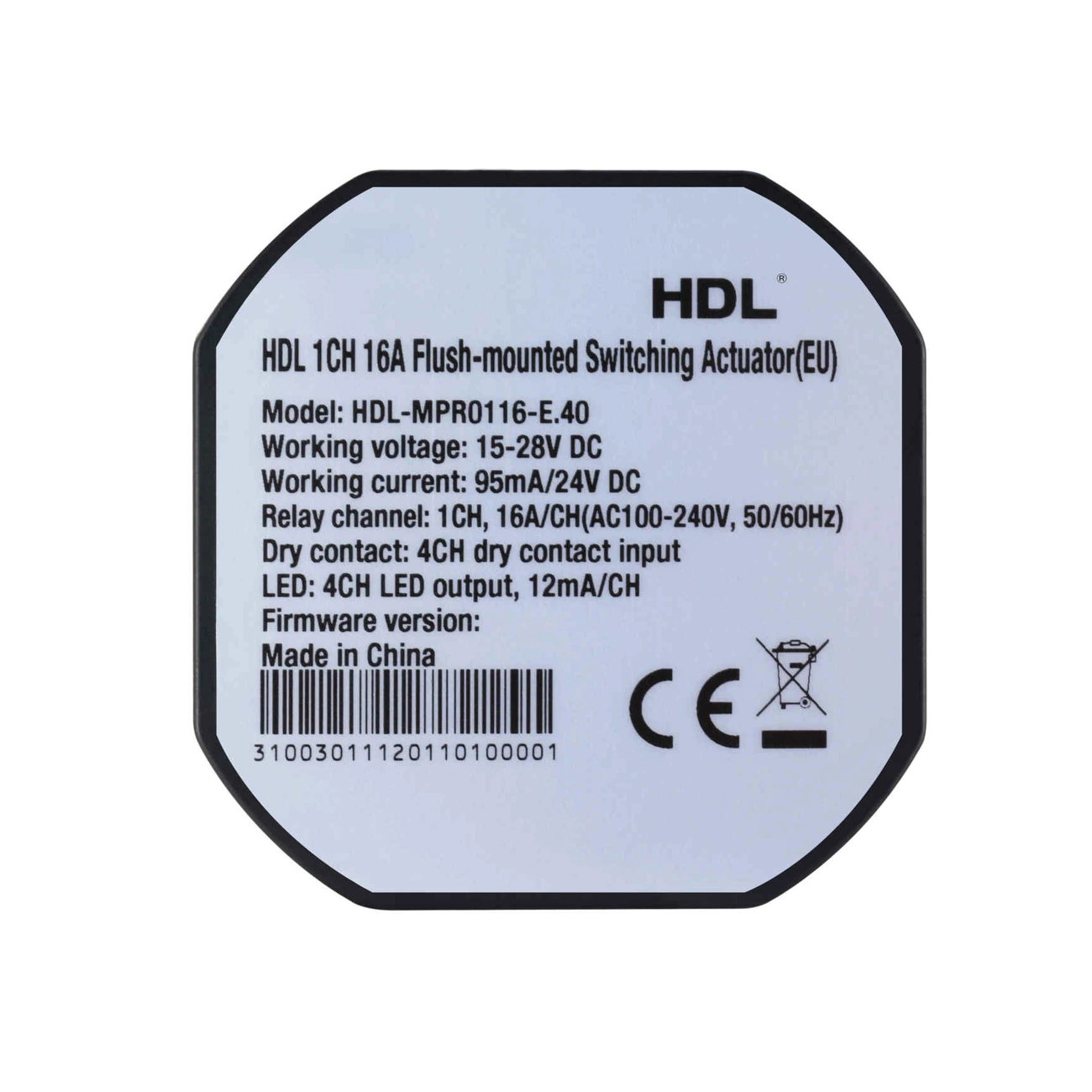

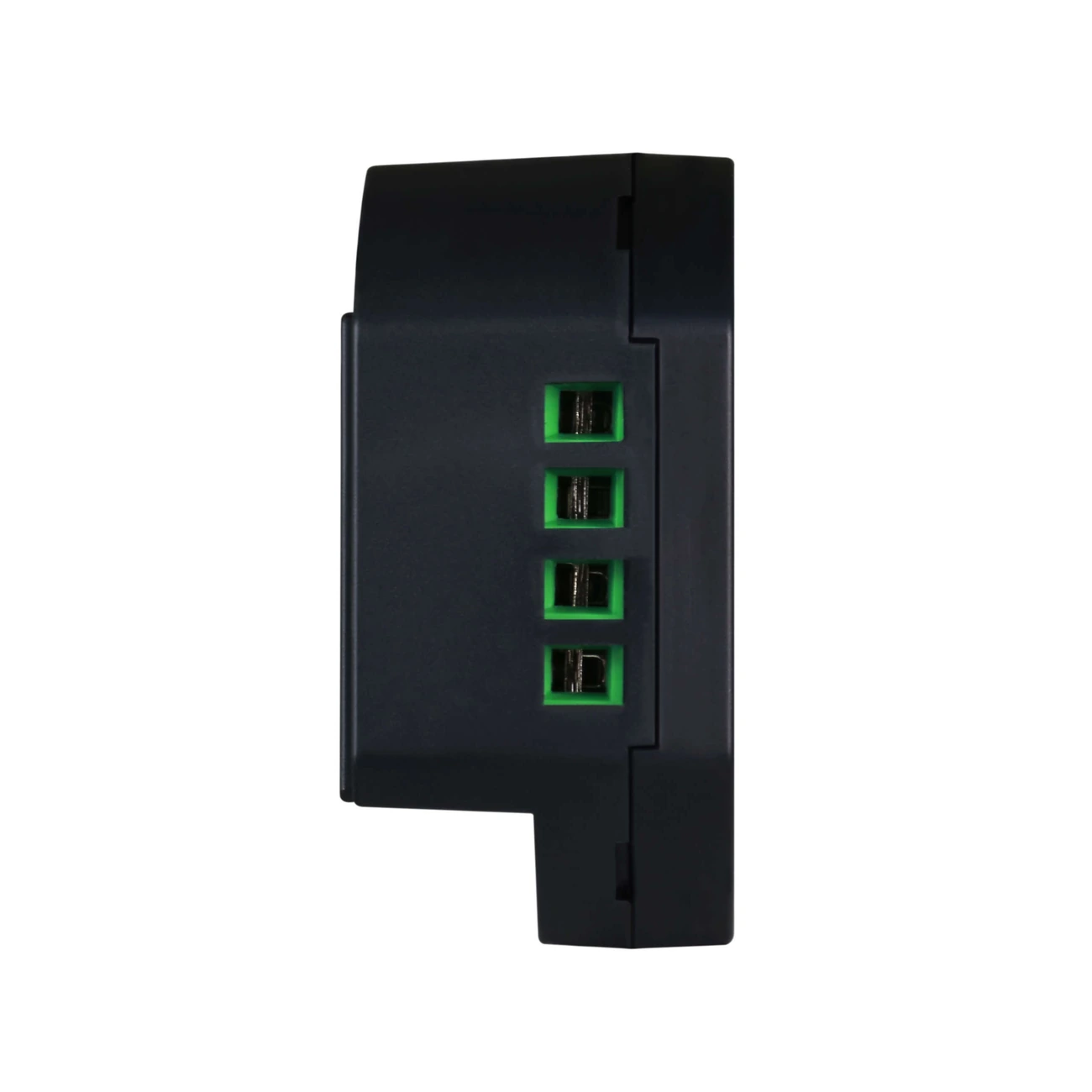

ماژول رله هوشمند توکار HDL مدل MPR0116-E.40 یک کنترلر سوئیچینگ تک‌کاناله برای مدیریت مدارهای روشنایی و تجهیزات الکتریکی سازگار در سیستم هوشمندسازی ساختمان است. این رله ۱ کانال ۱۶ آمپر در قوطی دیواری استاندارد اروپایی نصب می‌شود و از طریق پروتکل HDL Buspro با سایر تجهیزات سازگار ارتباط برقرار می‌کند.

این محصول علاوه بر یک خروجی رله‌ای، دارای ۴ ورودی کنتاکت خشک و ۴ خروجی LED است. طراحی فشرده دستگاه امکان ترکیب آن با پنل‌های کنتاکت خشک سازگار را در محل نصب کلید دیواری فراهم می‌کند.

ویژگی‌های رله ۱ کانال ۱۶ آمپر HDL

خروجی رله‌ای ۱۶ آمپر

ماژول MPR0116-E.40 دارای یک خروجی رله‌ای برای کنترل بارهای الکتریکی سازگار است.

حداکثر جریان مجاز خروجی برای بار مقاومتی ۱۶ آمپر و برای بار خازنی ۱۰ آمپر است. این تفاوت باید هنگام انتخاب تجهیزات متصل به ماژول در نظر گرفته شود.

طبق دستورالعمل سازنده، برای حفاظت ماژول و بار متصل، استفاده از کلید حفاظتی ۱۶ آمپر توصیه شده است.

چهار ورودی کنتاکت خشک

وجود ۴ ورودی کنتاکت خشک امکان دریافت فرمان از پنل‌ها و تجهیزات کنترلی سازگار را فراهم می‌کند.

این قابلیت برای ترکیب کلیدهای دیواری با سیستم هوشمند ساختمان کاربرد دارد و امکان کنترل تجهیزات متصل را از طریق پنل کنتاکت خشک فراهم می‌سازد.

چهار خروجی LED

این ماژول دارای ۴ خروجی LED با جریان ۱۲ میلی‌آمپر برای هر کانال است که می‌توان از آن‌ها برای نمایش وضعیت در پنل‌های سازگار استفاده کرد.

طبق دستورالعمل سازنده، هر خروجی LED باید با یک مقاومت سری به LED متصل شود. مقدار پیشنهادی مقاومت بین ۶۸۰ اهم تا ۱ کیلو‌اهم است.

کلید برنامه‌ریزی و کنترل خروجی

روی بدنه دستگاه کلید برنامه‌ریزی و نشانگر مربوط به آن قرار دارد. با فشار کوتاه کلید برنامه‌ریزی می‌توان خروجی رله را روشن یا خاموش کرد.

این قابلیت هنگام نصب، راه‌اندازی و بررسی عملکرد ماژول کاربرد دارد.

نصب توکار در قوطی دیواری

ماژول MPR0116-E.40 برای نصب در قوطی دیواری استاندارد اروپایی طراحی شده است. ابعاد فشرده ۴۶٫۸ × ۴۶٫۸ × ۲۳ میلی‌متر امکان جانمایی دستگاه را در فضای قوطی فراهم می‌کند.

در صورت نصب همراه با پنل، سازنده توصیه می‌کند ماژول در قوطی انتهایی مسیر قرار گیرد و ضخامت پشت پنل از ۲۵ میلی‌متر بیشتر نباشد. جانمایی نهایی باید متناسب با فضای قوطی و مسیر سیم‌کشی بررسی شود.

ارتباط با سیستم HDL Buspro

رله ۱ کانال ۱۶ آمپر از پروتکل HDL Buspro مبتنی بر ارتباط باس RS485 پشتیبانی می‌کند.

برای سیم‌کشی شبکه می‌توان از کابل اختصاصی HDL Buspro یا CAT5E استفاده کرد. اتصال تجهیزات به روش Hand-in-Hand نیز توسط سازنده توصیه شده است.

کاربردهای ماژول رله توکار HDL

این محصول برای کنترل روشنایی، فن، پریز و تجهیزات پرده سازگار در پروژه‌های هوشمندسازی ساختمان کاربرد دارد.

وجود یک خروجی رله‌ای، ۴ ورودی کنتاکت خشک و ۴ خروجی LED امکان ترکیب کنترل رله‌ای با پنل‌های دیواری سازگار را فراهم می‌کند.

نصب و راه‌اندازی باید مطابق دستورالعمل سازنده و توسط نیروی متخصص انجام شود. هنگام انتخاب بار، محدودیت ۱۶ آمپر برای بار مقاومتی و ۱۰ آمپر برای بار خازنی رعایت شود و حفاظت مناسب برای خروجی در نظر گرفته شود.
