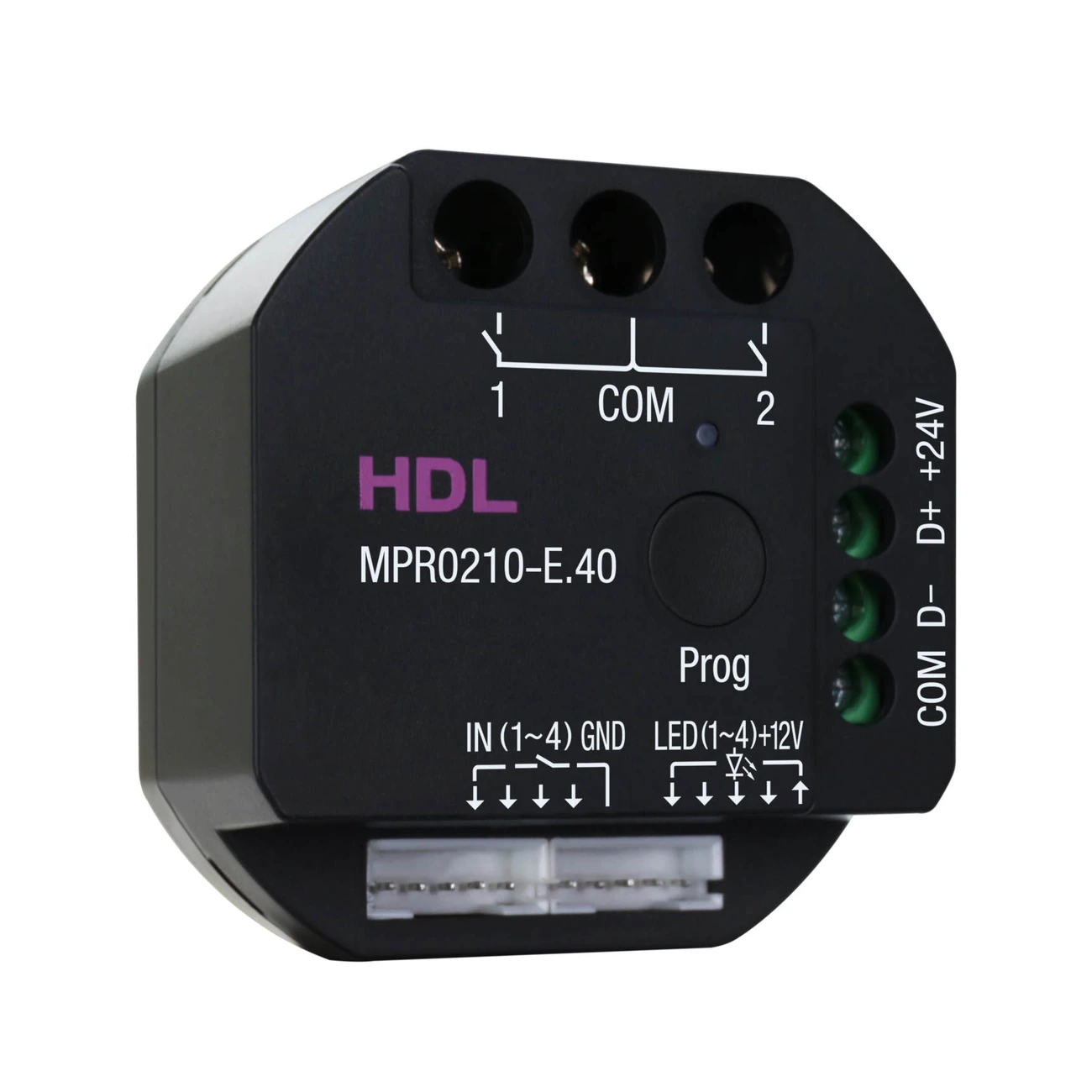

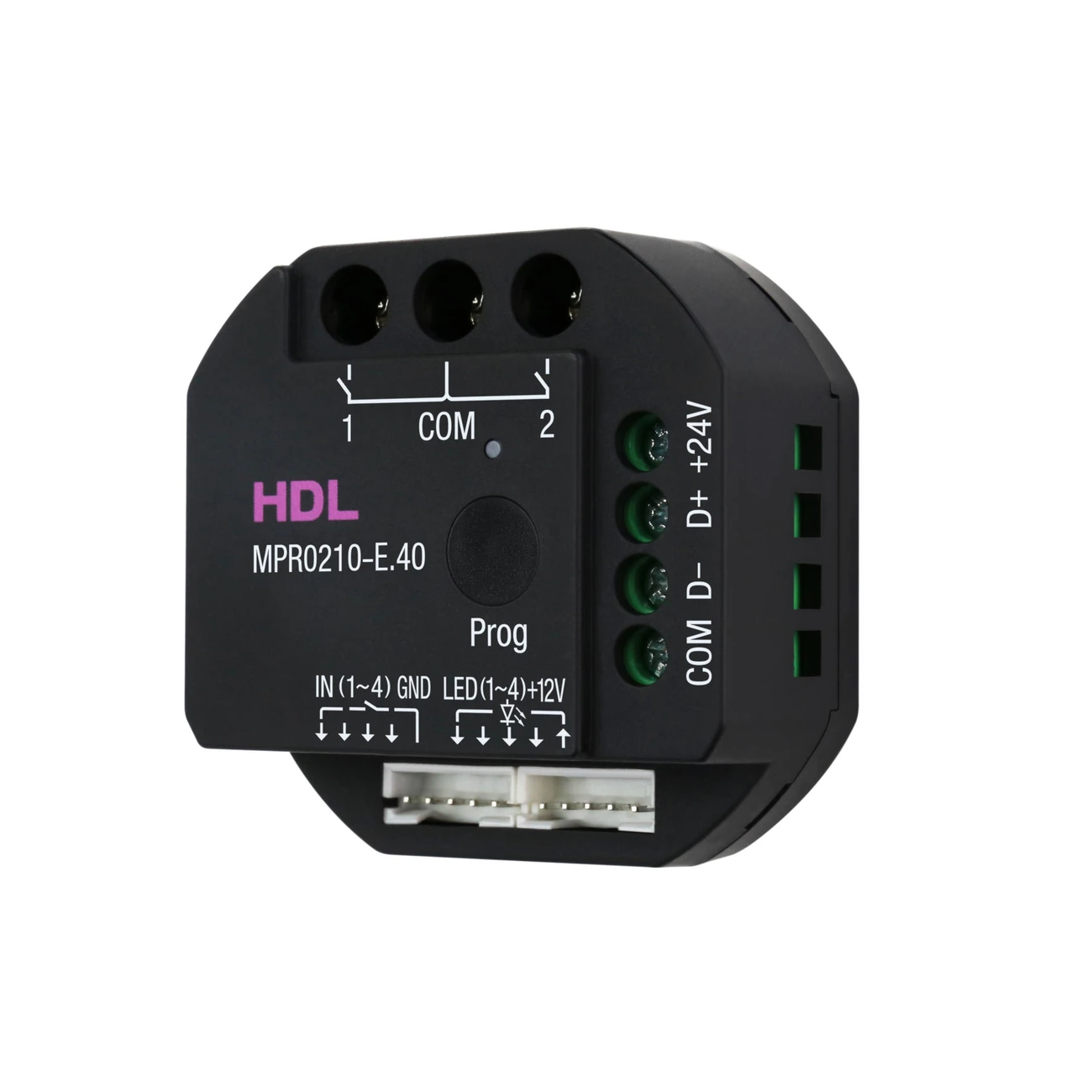

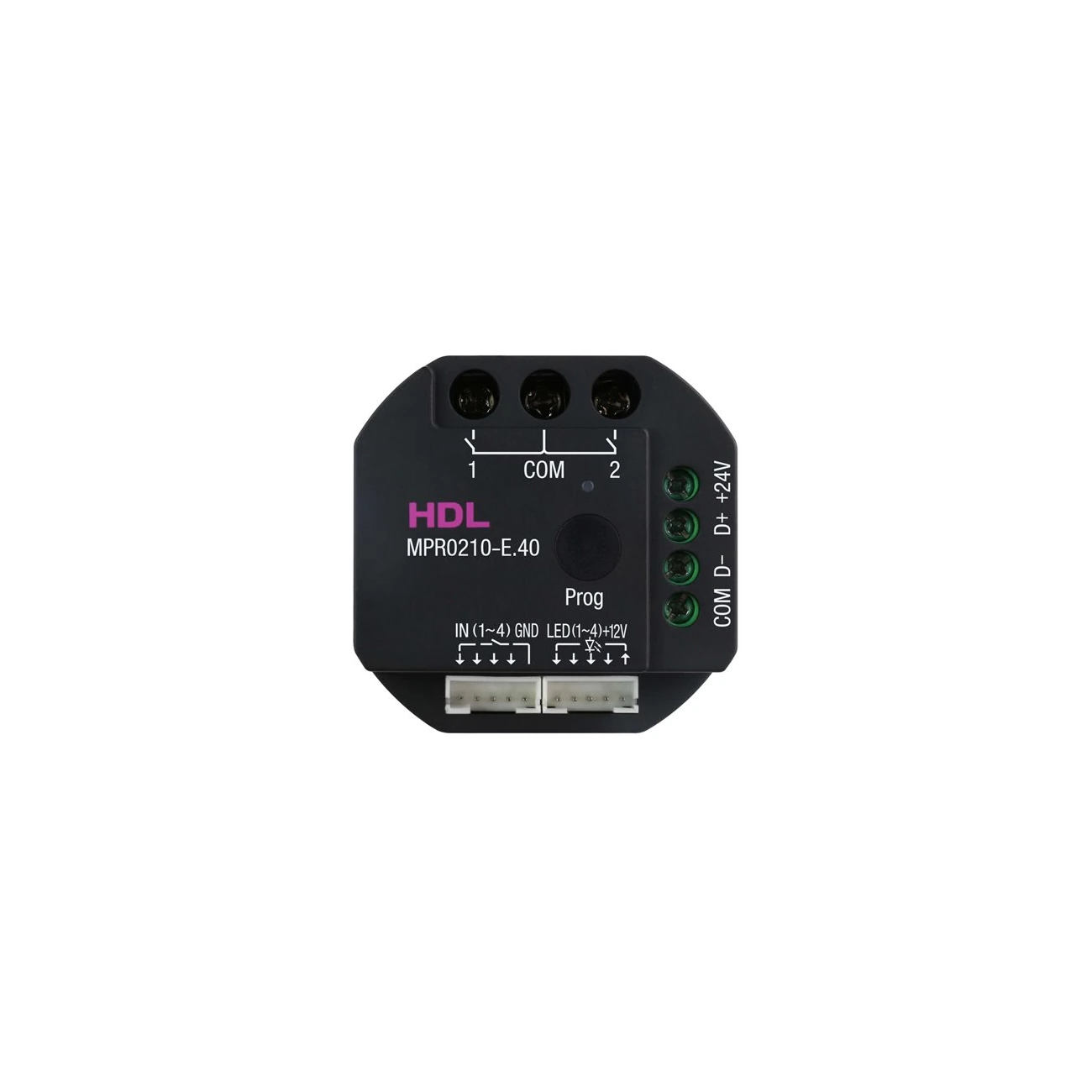

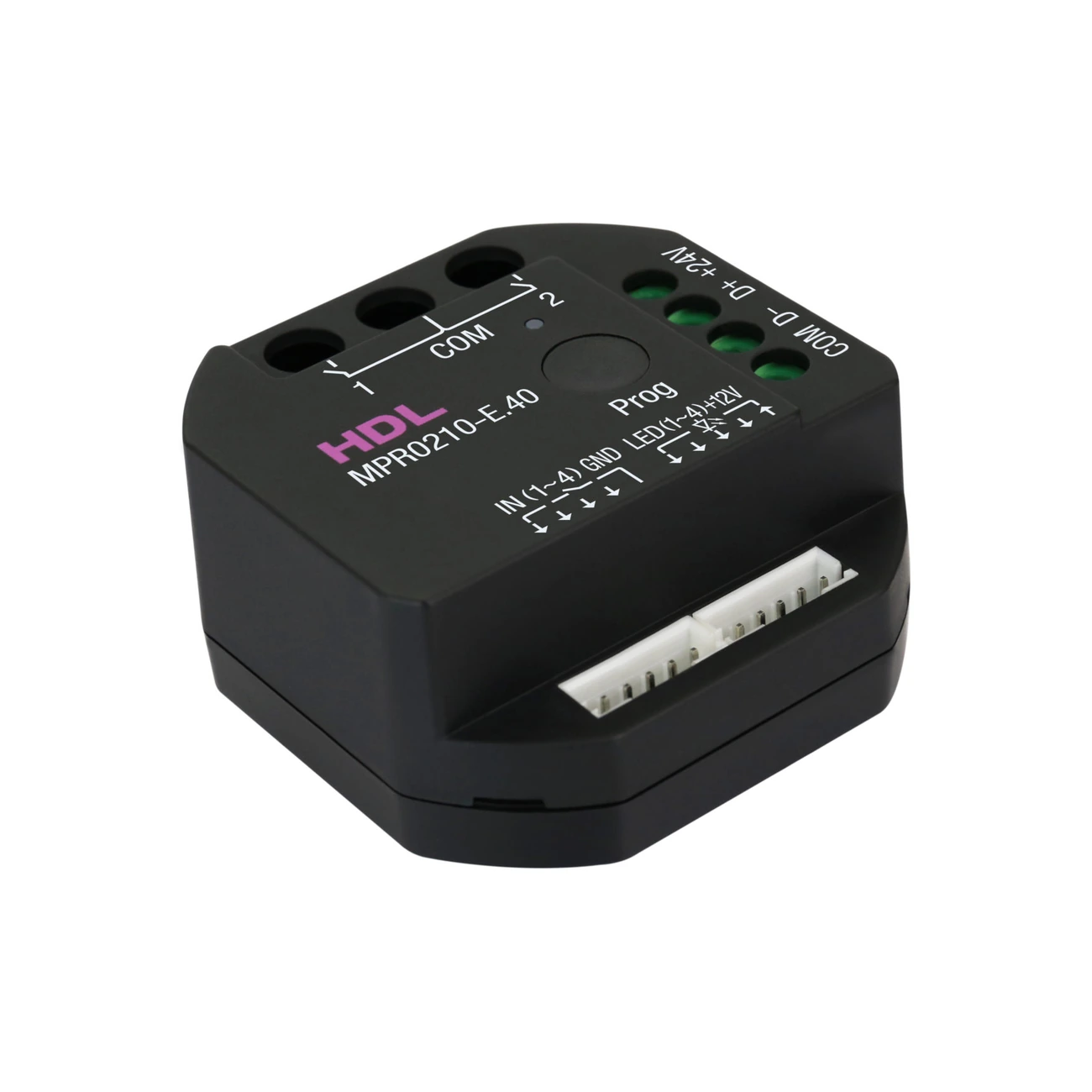

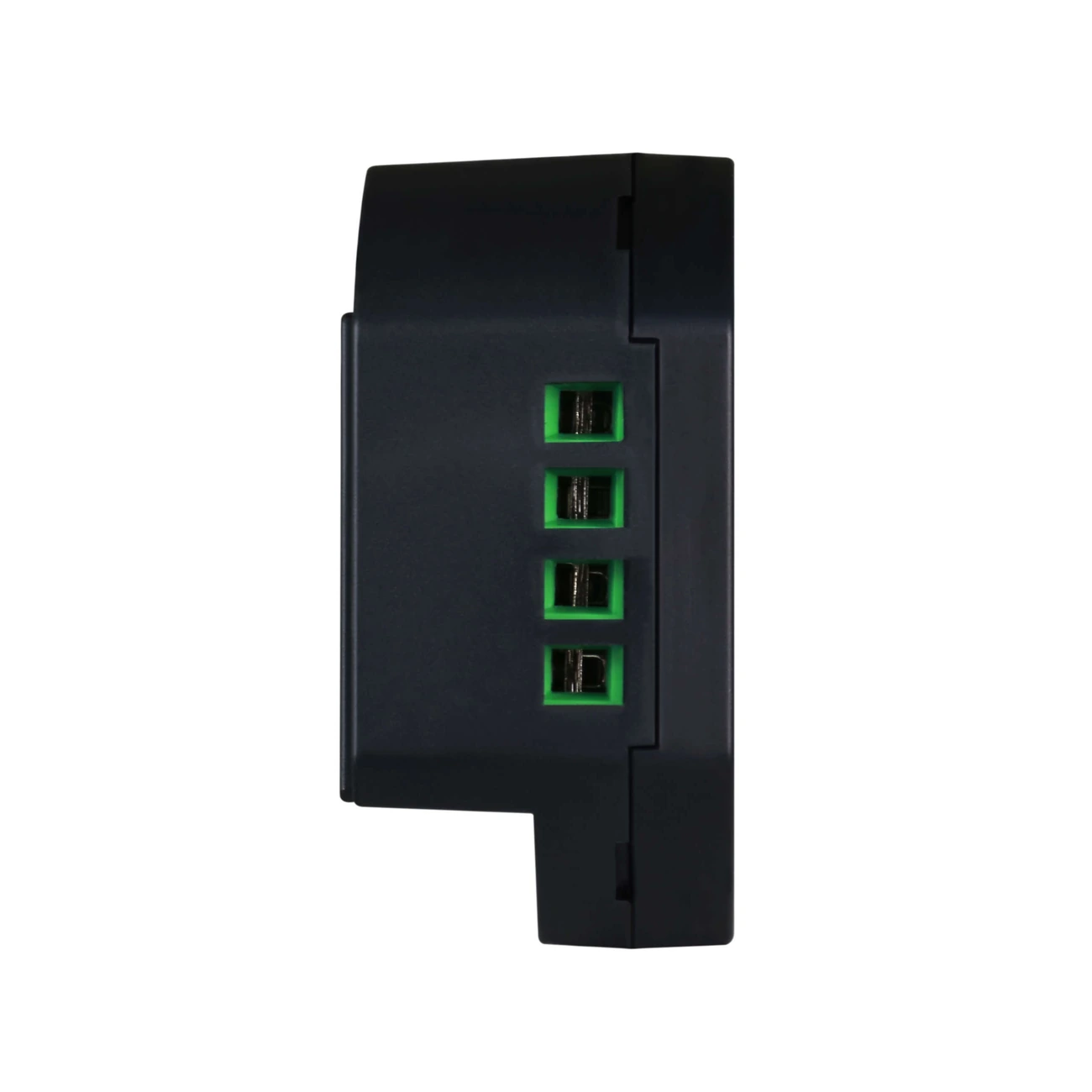

ماژول رله هوشمند توکار HDL مدل MPR0210-E.40 یک کنترلر سوئیچینگ دو کاناله برای مدیریت تجهیزات الکتریکی در سیستم هوشمندسازی ساختمان است. این رله ۲ کانال ۱۰ آمپر با نصب در قوطی دیواری استاندارد اروپایی، امکان کنترل مدارهای روشنایی و بارهای الکتریکی سازگار را بدون نیاز به نصب ماژول در تابلو برق فراهم می‌کند.

این محصول دارای دو خروجی رله‌ای مستقل، چهار ورودی کنتاکت خشک و چهار خروجی LED بوده و از طریق پروتکل HDL Buspro با تجهیزات سازگار ارتباط برقرار می‌کند. طراحی فشرده دستگاه، استفاده از آن را در کنار پنل‌های کنتاکت خشک مناسب می‌سازد.

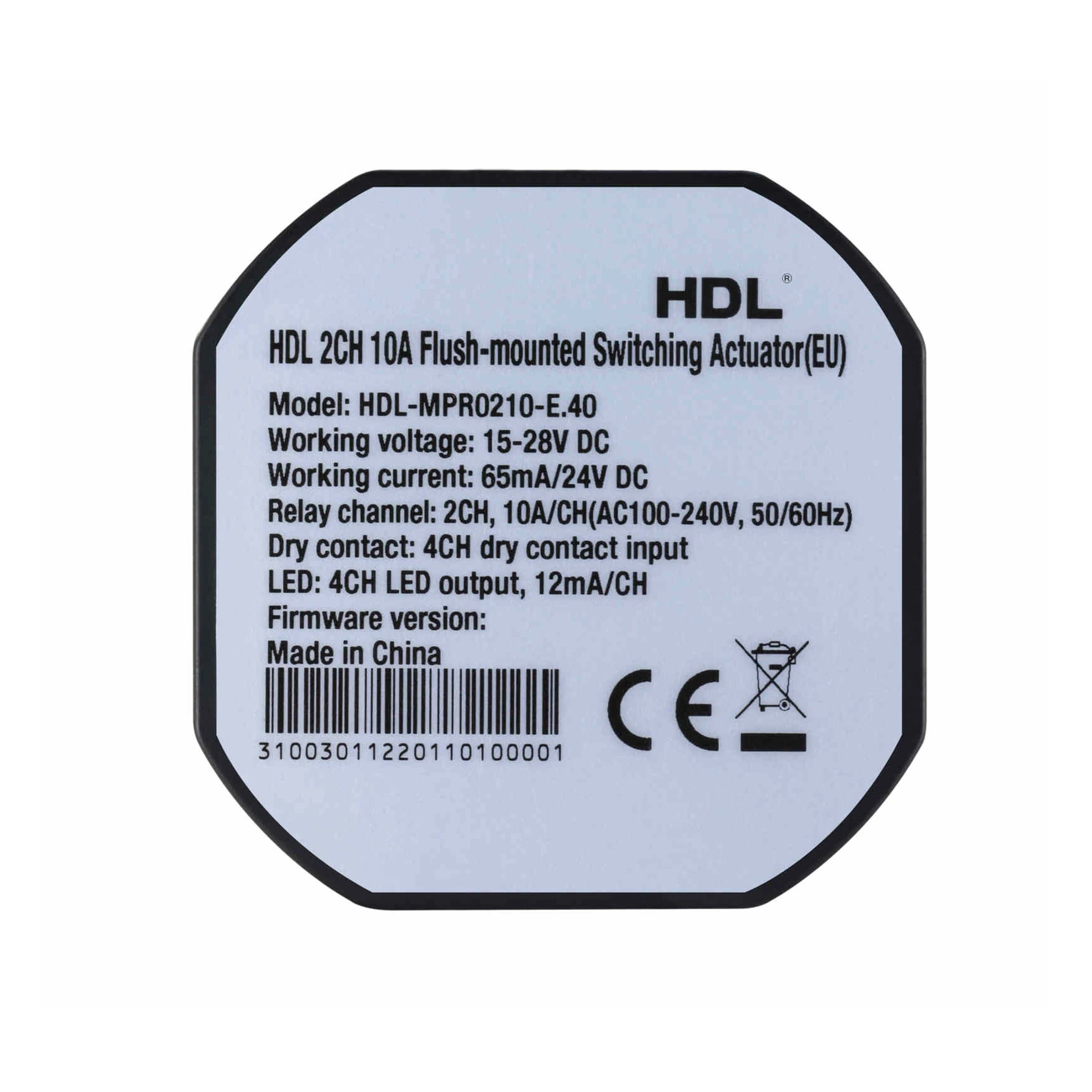

ویژگی‌های رله ۲ کانال ۱۰ آمپر HDL

دو خروجی مستقل ۱۰ آمپر

ماژول MPR0210-E.40 دارای دو کانال خروجی رله‌ای است که هر کانال برای بار مقاومتی حداکثر جریان ۱۰ آمپر را پشتیبانی می‌کند.

حداکثر جریان مجاز هر کانال برای بار خازنی ۶ آمپر است. این تفاوت باید هنگام انتخاب تجهیزات متصل به خروجی‌ها در نظر گرفته شود.

برای حفاظت ماژول و بارهای متصل، استفاده از کلید حفاظتی ۱۰ آمپر برای هر کانال توصیه شده است.

چهار ورودی کنتاکت خشک

وجود چهار ورودی کنتاکت خشک امکان دریافت فرمان از پنل‌ها و تجهیزات کنترلی سازگار را فراهم می‌کند.

این قابلیت برای ترکیب کلیدهای دیواری با سیستم کنترل هوشمند در پروژه‌های مسکونی و اداری کاربرد دارد.

چهار خروجی LED

این ماژول دارای چهار خروجی LED با جریان ۱۲ میلی‌آمپر برای هر کانال است که می‌توان از آن‌ها برای نمایش وضعیت در پنل‌های سازگار استفاده کرد.

طبق دستورالعمل سازنده، هر خروجی LED باید با یک مقاومت سری متصل شود. مقدار پیشنهادی مقاومت بین ۶۸۰ اهم تا ۱ کیلو‌اهم است.

کلید برنامه‌ریزی و کنترل خروجی‌ها

روی بدنه دستگاه کلید برنامه‌ریزی و نشانگر مربوط به آن قرار دارد. با فشار کوتاه کلید برنامه‌ریزی، می‌توان تمام کانال‌های رله را روشن یا خاموش کرد.

این قابلیت هنگام نصب و بررسی عملکرد ماژول کاربرد دارد.

نصب توکار در قوطی دیواری

ماژول MPR0210-E.40 برای نصب در قوطی دیواری استاندارد اروپایی طراحی شده است.

ابعاد فشرده ۴۶٫۸ × ۴۶٫۸ × ۲۳٫۵ میلی‌متر امکان جانمایی آن را در فضای قوطی فراهم می‌کند. در صورت نصب همراه با پنل، سازنده توصیه می‌کند دستگاه در قوطی انتهایی مسیر نصب شود و ضخامت پشت پنل از ۲۵ میلی‌متر بیشتر نباشد.

جانمایی نهایی باید متناسب با فضای قوطی، مسیر سیم‌کشی و تجهیزات نصب‌شده انجام شود.

ارتباط با سیستم HDL Buspro

این ماژول از پروتکل HDL Buspro مبتنی بر ارتباط باس RS485 استفاده می‌کند.

برای سیم‌کشی شبکه می‌توان از کابل اختصاصی HDL Buspro یا CAT5E استفاده کرد. اتصال تجهیزات به روش Hand-in-Hand نیز در دیتاشیت توصیه شده است.

کاربردهای ماژول رله توکار HDL

این محصول برای کنترل تجهیزات الکتریکی سازگار مانند روشنایی، فن، پریز و تجهیزات پرده در پروژه‌های هوشمندسازی ساختمان کاربرد دارد.

وجود دو خروجی رله‌ای، چهار ورودی کنتاکت خشک و چهار خروجی LED امکان ترکیب فرمان‌های کلید دیواری و کنترل هوشمند را فراهم می‌کند.

نصب و راه‌اندازی باید توسط نیروی متخصص و مطابق دستورالعمل سازنده انجام شود. در انتخاب بار، محدودیت ۱۰ آمپر برای بار مقاومتی و ۶ آمپر برای بار خازنی رعایت شود و برای هر خروجی حفاظت مناسب در نظر گرفته شود.
