ماژول دیمر هوشمند TRIAC دو کانال ۶ آمپر HDL مدل MD0206.432

ماژول دیمر هوشمند TRIAC دو کانال ۶ آمپر HDL مدل MD0206.432

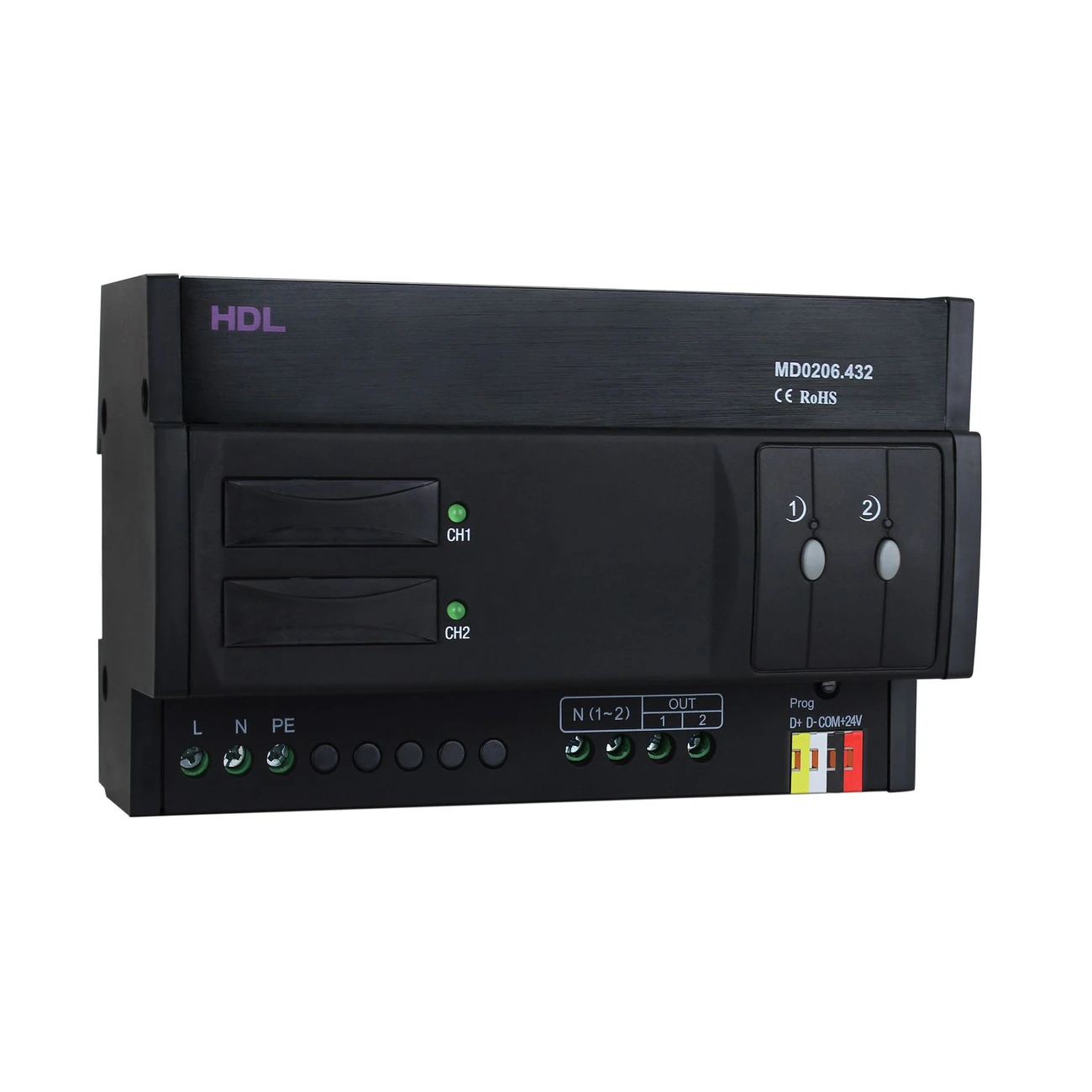

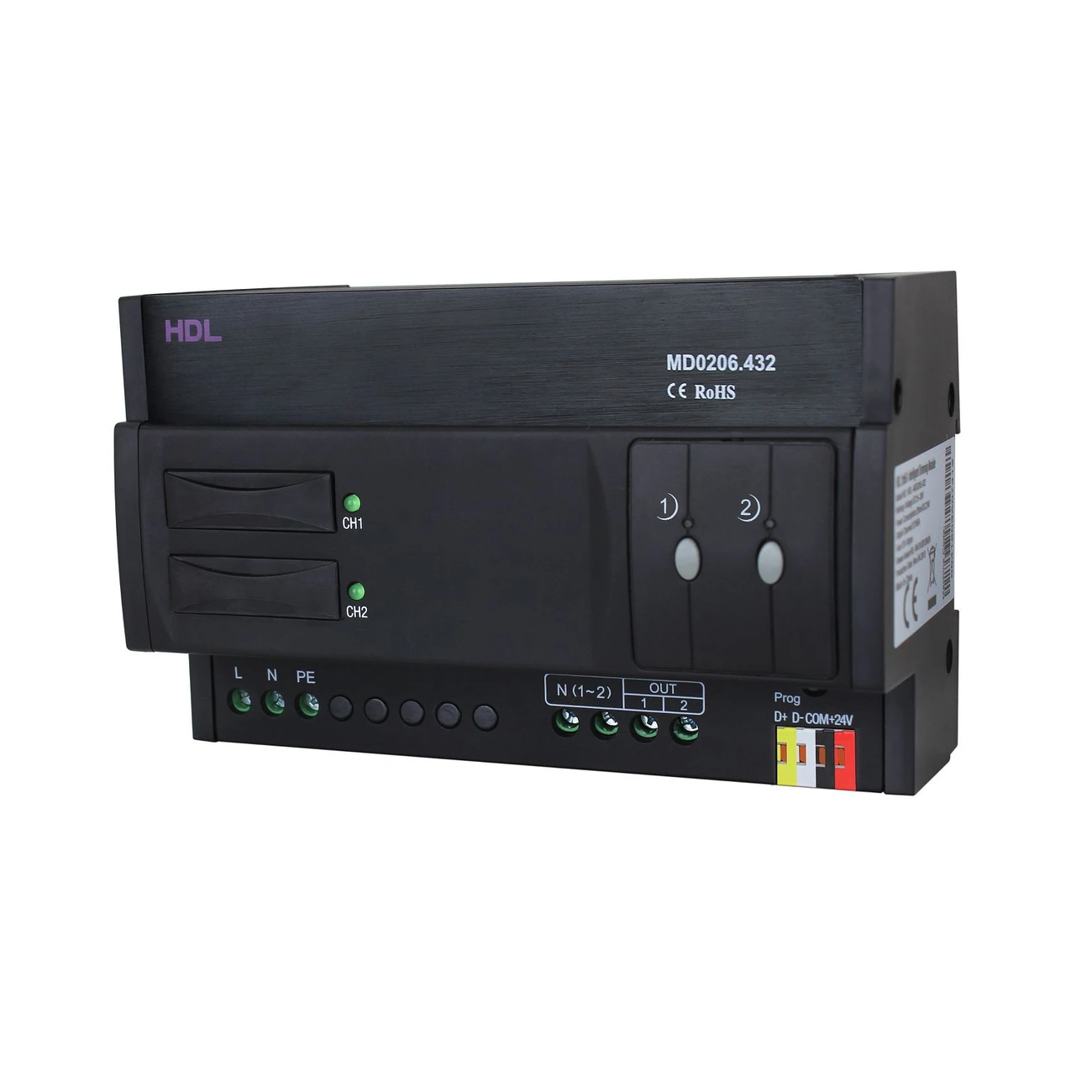

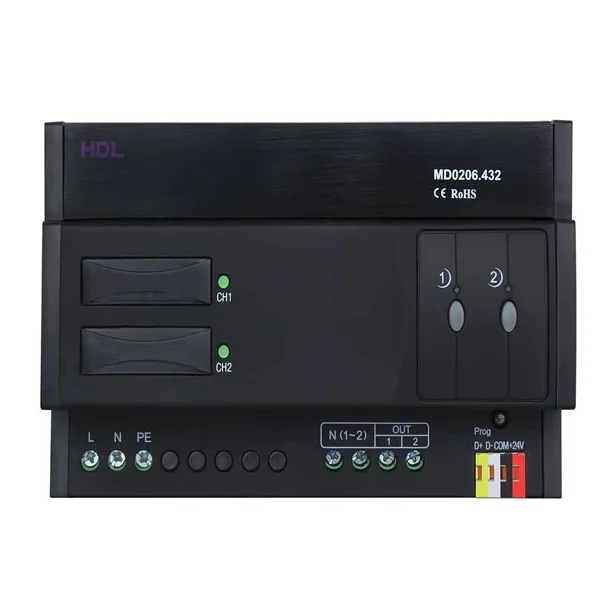

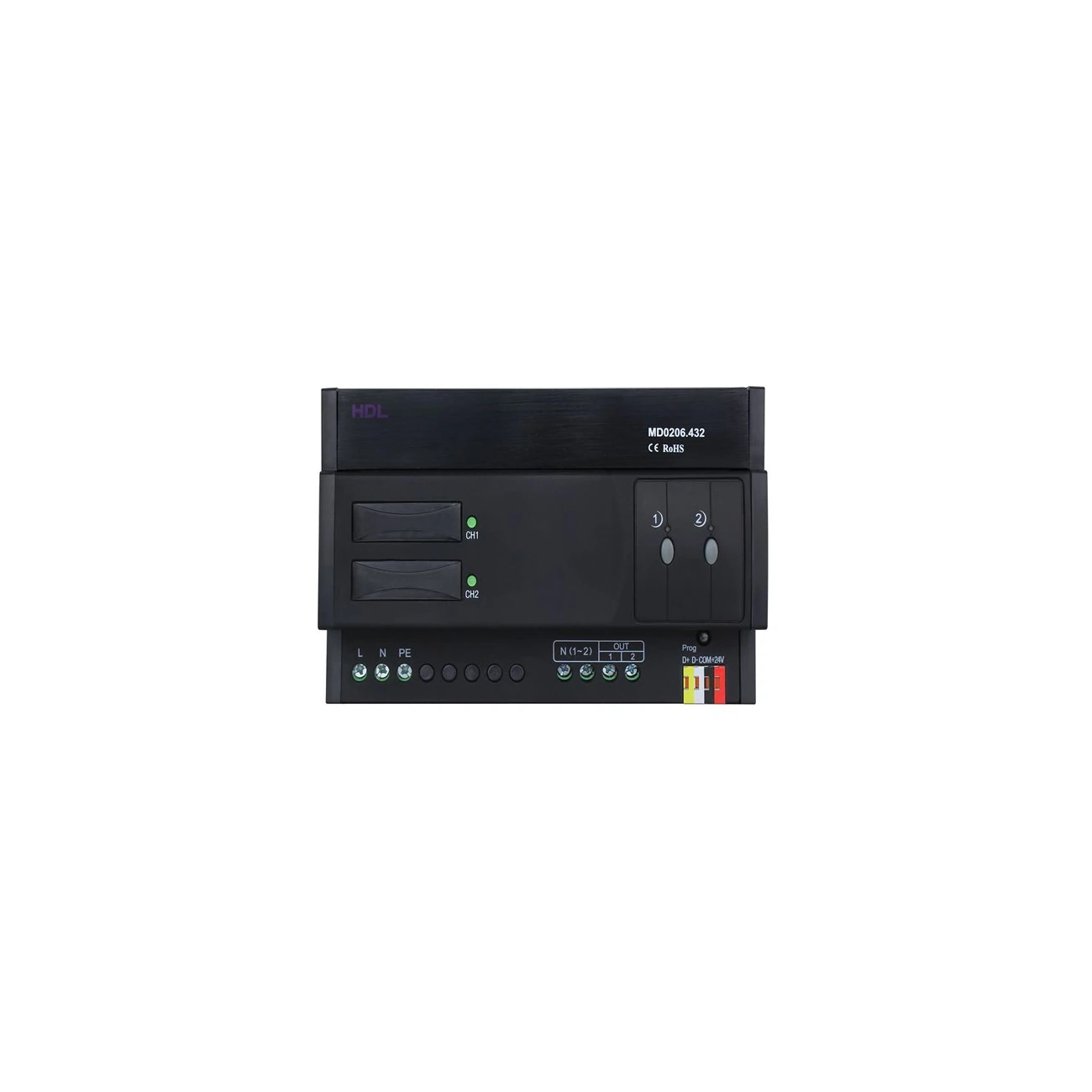

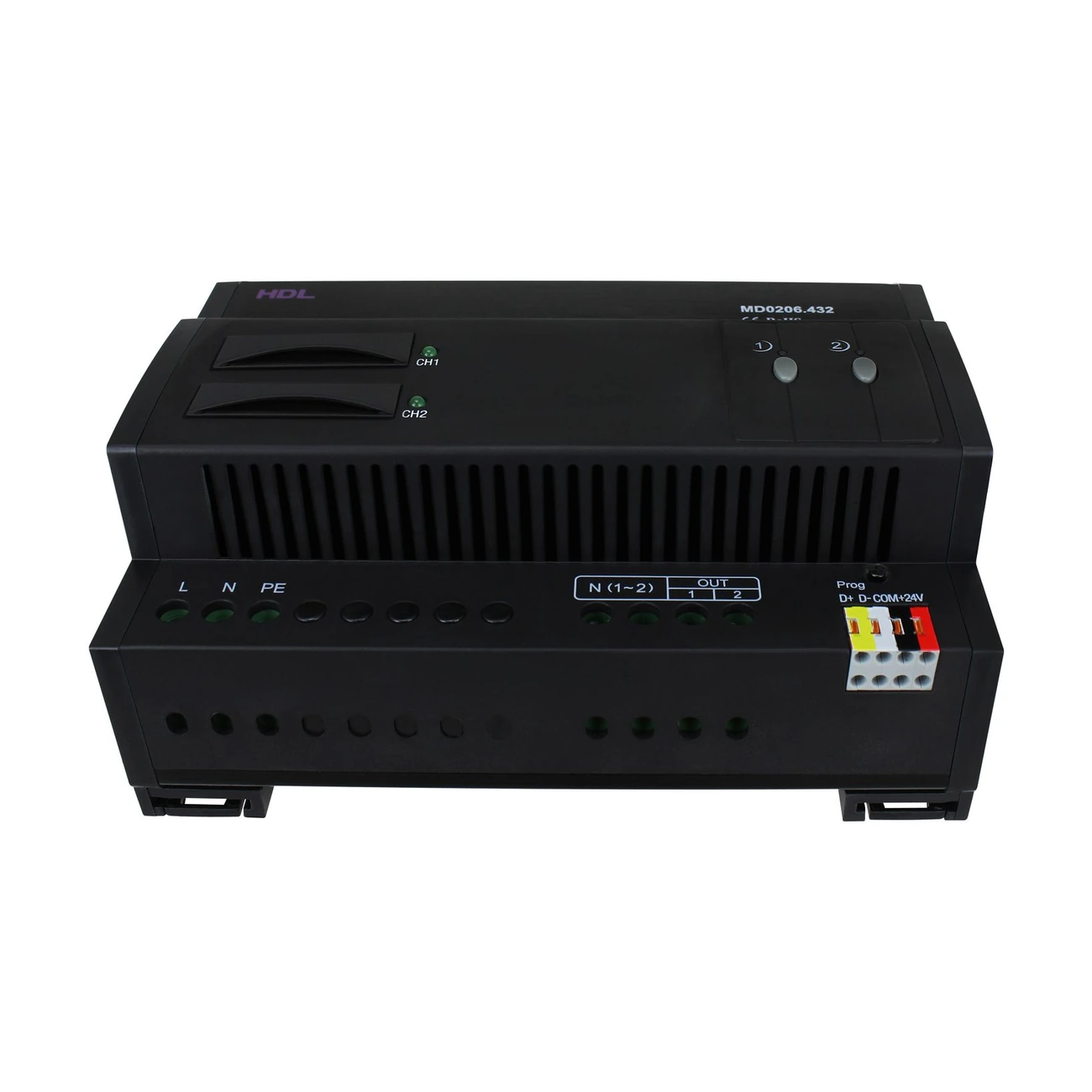

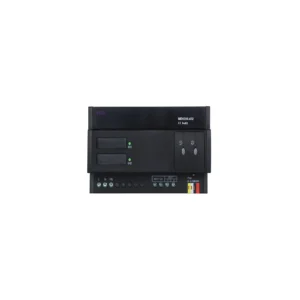

ماژول دیمر هوشمند HDL مدل MD0206.432 یک کنترلر روشنایی دو کاناله با فناوری TRIAC از نوع Leading Edge است که برای تنظیم شدت نور در سیستم‌های هوشمندسازی ساختمان طراحی شده است. این دیمر ۲ کانال ۶ آمپر دارای دو خروجی مستقل بوده و از طریق پروتکل HDL Buspro با تجهیزات سازگار ارتباط برقرار می‌کند.

این محصول از چهار منحنی تنظیم نور، دقت ۵۱۲ مرحله‌ای، سناریوهای روشنایی و کنترل دستی هر کانال پشتیبانی می‌کند. وجود حفاظت در برابر اتصال کوتاه و افزایش دما نیز به محافظت از ماژول هنگام بهره‌برداری کمک می‌کند.

ویژگی‌های دیمر ۲ کانال ۶ آمپر HDL

دو خروجی مستقل با فناوری Leading Edge

ماژول MD0206.432 دارای دو خروجی دیمر مستقل با حداکثر جریان ۶ آمپر برای هر کانال است. حداکثر جریان مجموع خروجی‌ها نیز ۱۰ آمپر اعلام شده است.

این ماژول از TRIAC با ظرفیت ۲۵ آمپر استفاده می‌کند و حداقل بار اعلام‌شده برای آن ۴۰ وات است.

فناوری Leading Edge برای تنظیم شدت نور بارهای سازگار به کار می‌رود. پیش از اتصال چراغ، باید سازگاری آن با این روش دیمر بررسی شود.

چهار منحنی تنظیم شدت نور

این دیمر از چهار منحنی تنظیم نور پشتیبانی می‌کند:

• خطی (Linear)
• نمایی ۱٫۵
• نمایی ۲
• نمایی ۳

دقت تنظیم نور دستگاه ۵۱۲ مرحله است. همچنین می‌توان آستانه‌های پایین، بالا و حداکثر را برای هر کانال به‌صورت مستقل تنظیم کرد.

کنترل دستی و نشانگر وضعیت

برای هر خروجی، کلید بای‌پس جهت کنترل دستی روی بدنه دستگاه تعبیه شده است.

نشانگرهای وضعیت بار و فیوز نیز امکان بررسی وضعیت عملکرد کانال‌ها را فراهم می‌کنند.

حفاظت در برابر اتصال کوتاه و افزایش دما

ماژول دارای حفاظت در برابر اتصال کوتاه و افزایش دما است. هر کانال نیز به فیوز حفاظتی مجهز شده و نشانگر LED می‌تواند وضعیت اتصال کوتاه را مشخص کند.

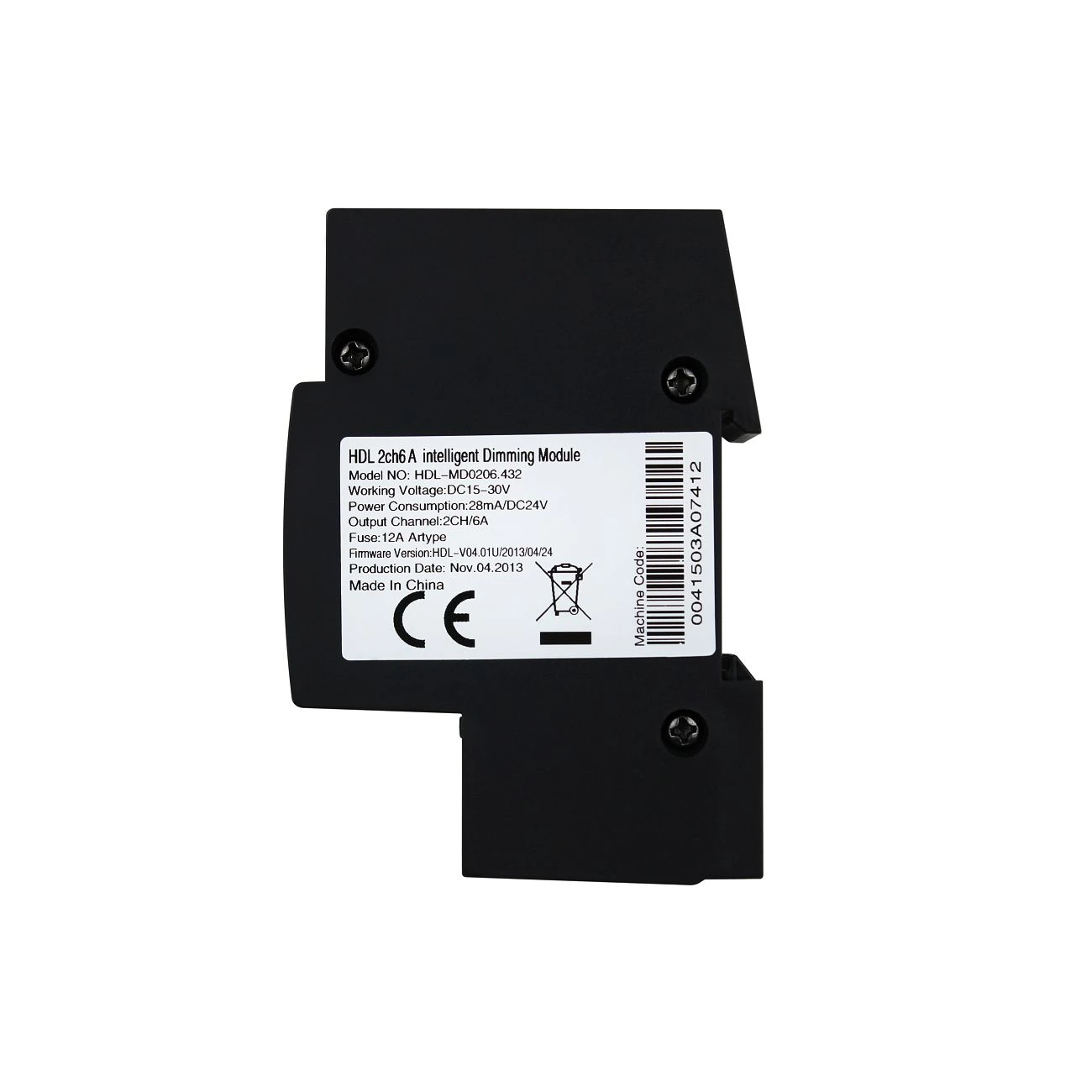

طبق بخش عملکرد دیتاشیت، برای حفاظت هر کانال فیوز ۱۲ آمپر از نوع aR ذکر شده است. هنگام تعویض فیوز باید از همان نوع و مشخصات تعیین‌شده توسط سازنده استفاده شود.

سناریوها و توالی‌های روشنایی

دیمر MD0206.432 از حداکثر دو ناحیه مستقل پشتیبانی می‌کند و برای هر ناحیه امکان تعریف ۱۲ سناریو وجود دارد.

همچنین دستگاه از حداکثر ۶ توالی کنترلی پشتیبانی می‌کند که هر توالی می‌تواند ۱۲ مرحله داشته باشد.

پس از راه‌اندازی مجدد، امکان اجرای سناریوی مشخص یا بازیابی سناریوی فعال پیش از قطع برق وجود دارد.

ارتباط با سیستم HDL Buspro

این ماژول از ارتباط HDL Buspro، ارتقای آنلاین نرم‌افزار و حالت برنامه‌ریزی آسان پشتیبانی می‌کند.

برای اتصال شبکه، کابل HDL Buspro/KNX با هادی مسی تک‌رشته‌ای ۰٫۸ میلی‌متر و سیم‌کشی سری به روش Hand-in-Hand در دیتاشیت ذکر شده است.

کاربردهای دیمر هوشمند HDL

این ماژول برای تنظیم شدت نور چراغ‌های رشته‌ای، هالوژن و چراغ‌های LED سازگار با دیمر Leading Edge در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.

وجود دو خروجی مستقل، چهار منحنی تنظیم نور و قابلیت اجرای سناریو، امکان طراحی حالت‌های مختلف روشنایی را فراهم می‌کند.

نصب دستگاه باید توسط نیروی متخصص انجام شود. پیش از اتصال بار، سازگاری چراغ با دیمر Leading Edge بررسی شود و جریان هر کانال از ۶ آمپر و جریان مجموع خروجی‌ها از ۱۰ آمپر تجاوز نکند. همچنین اتصال ارت حفاظتی، تهویه مناسب تابلو و جداسازی کابل‌های فشار قوی و ضعیف ضروری است.
