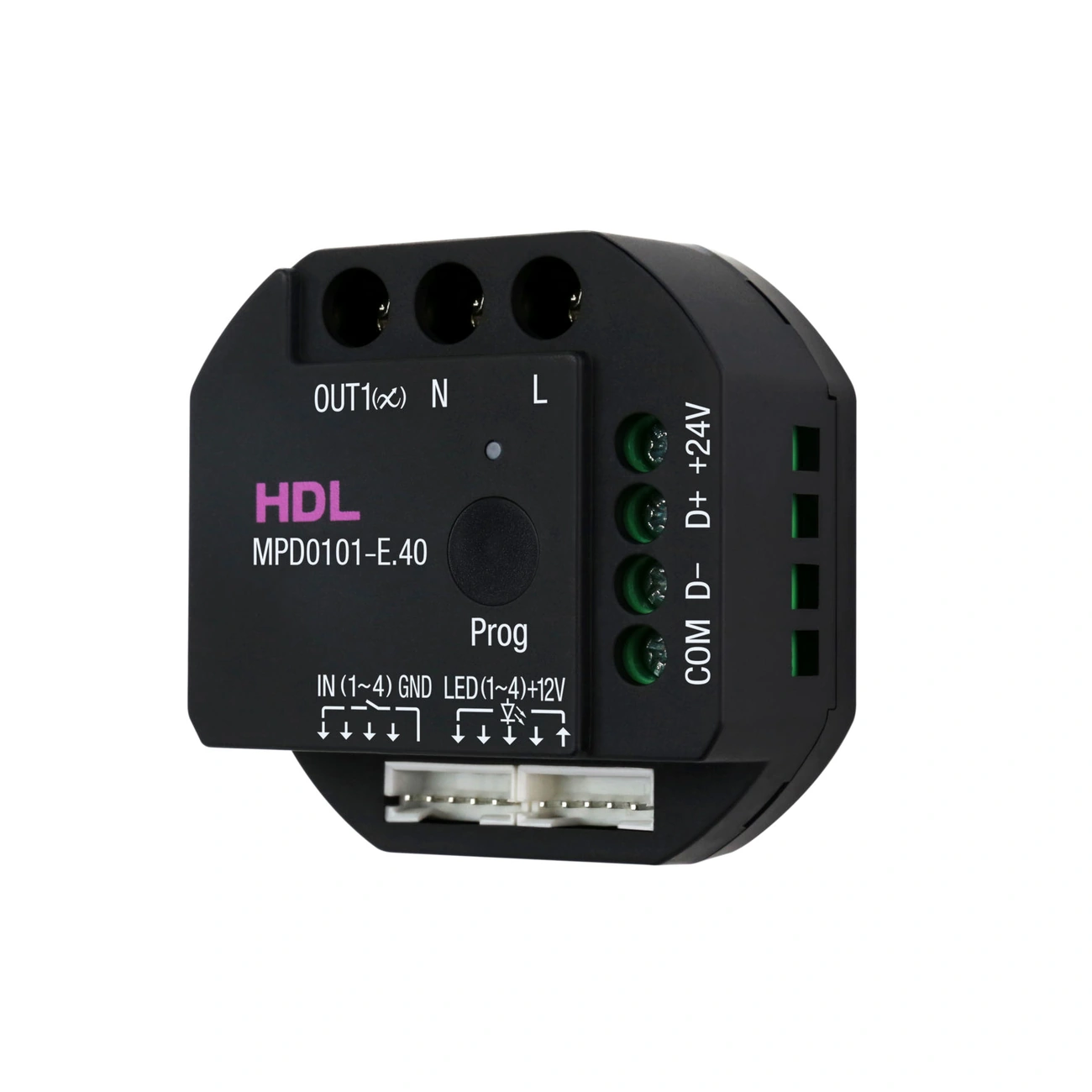

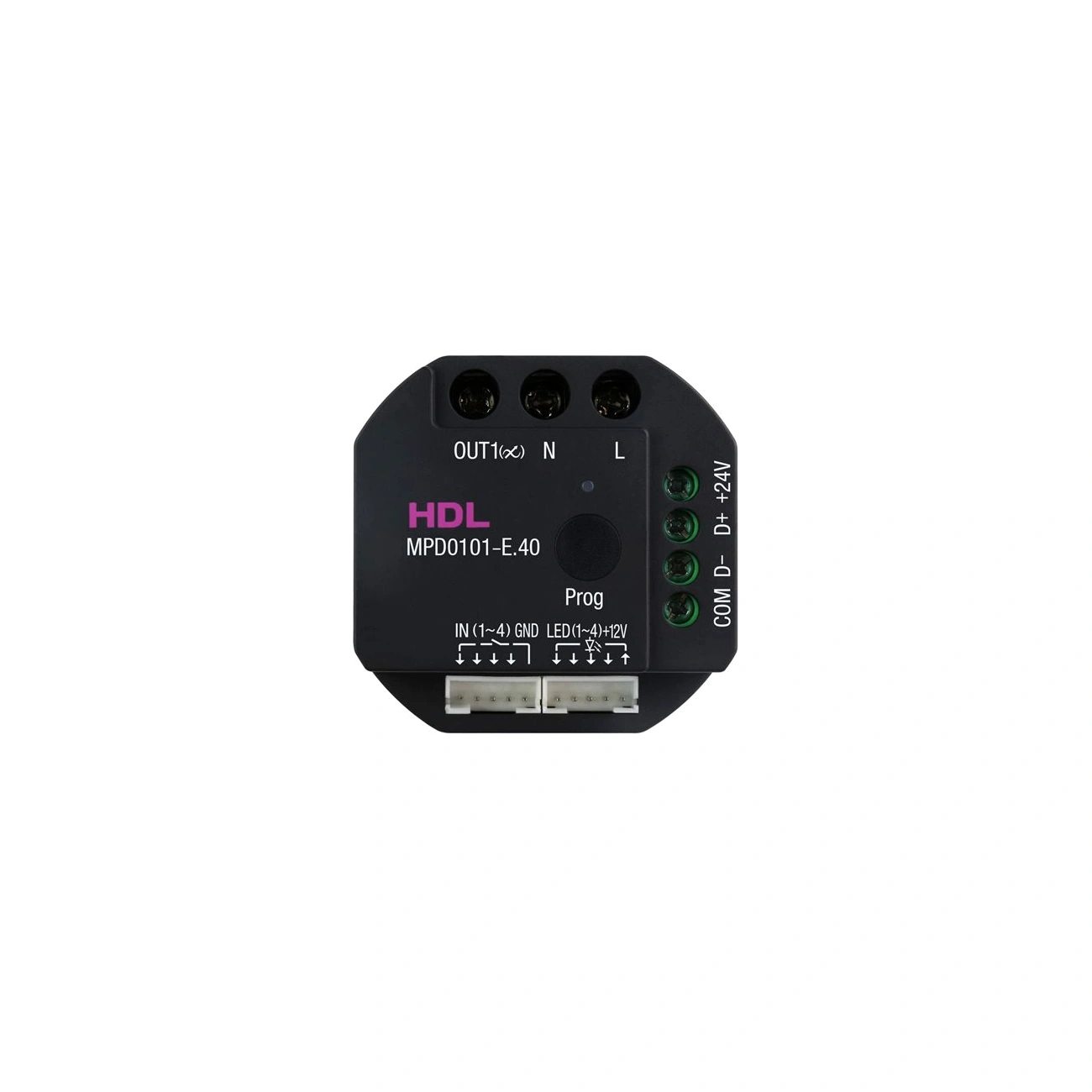

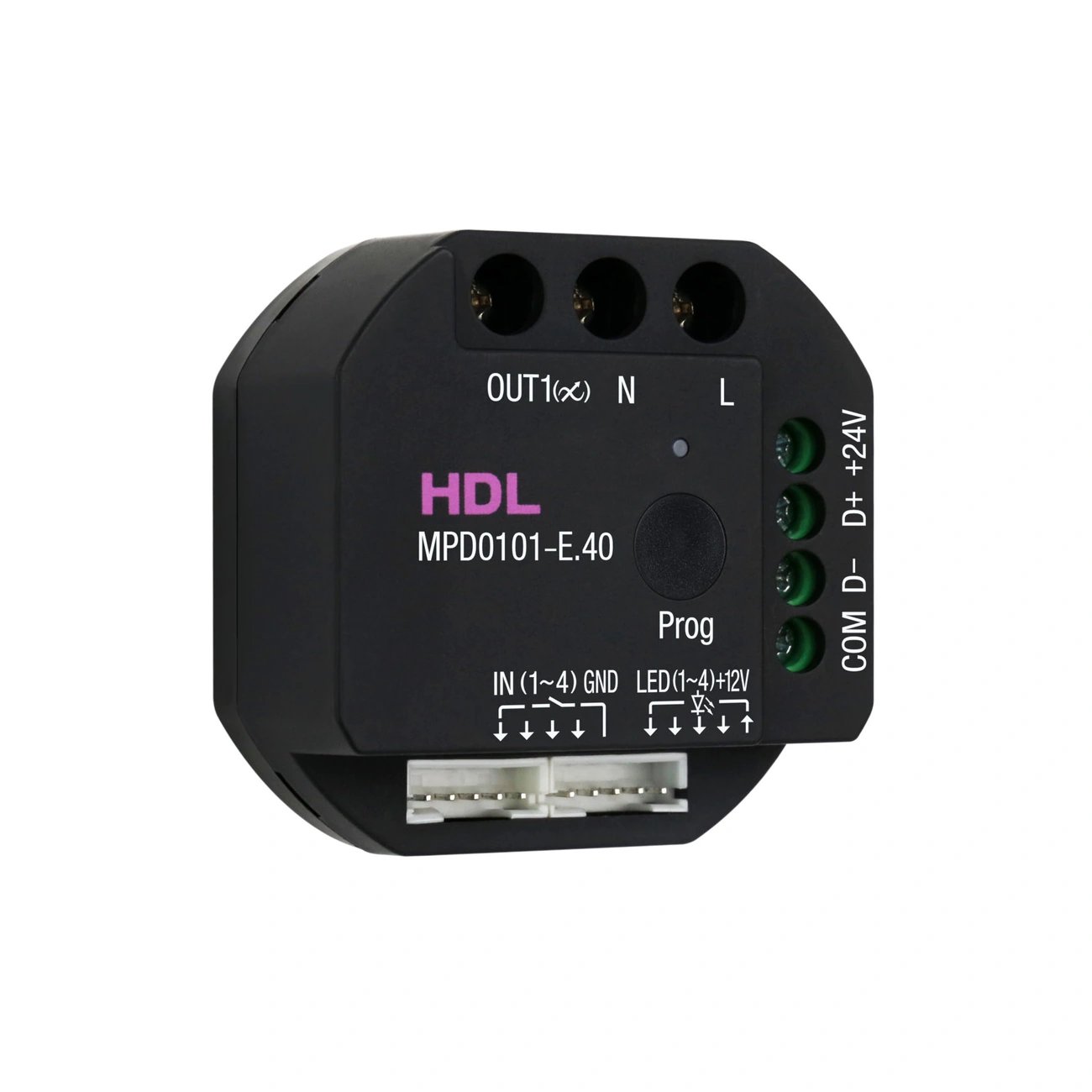

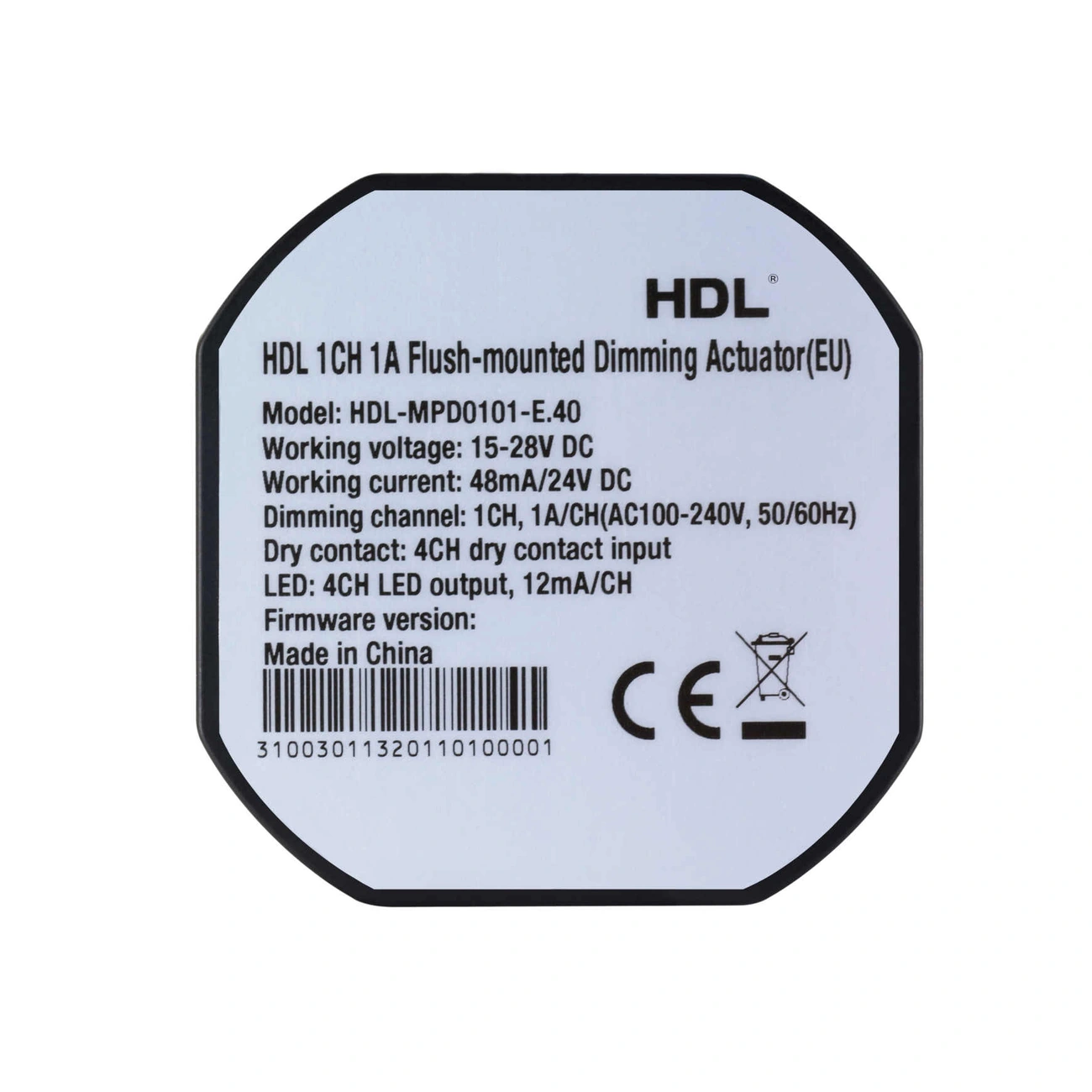

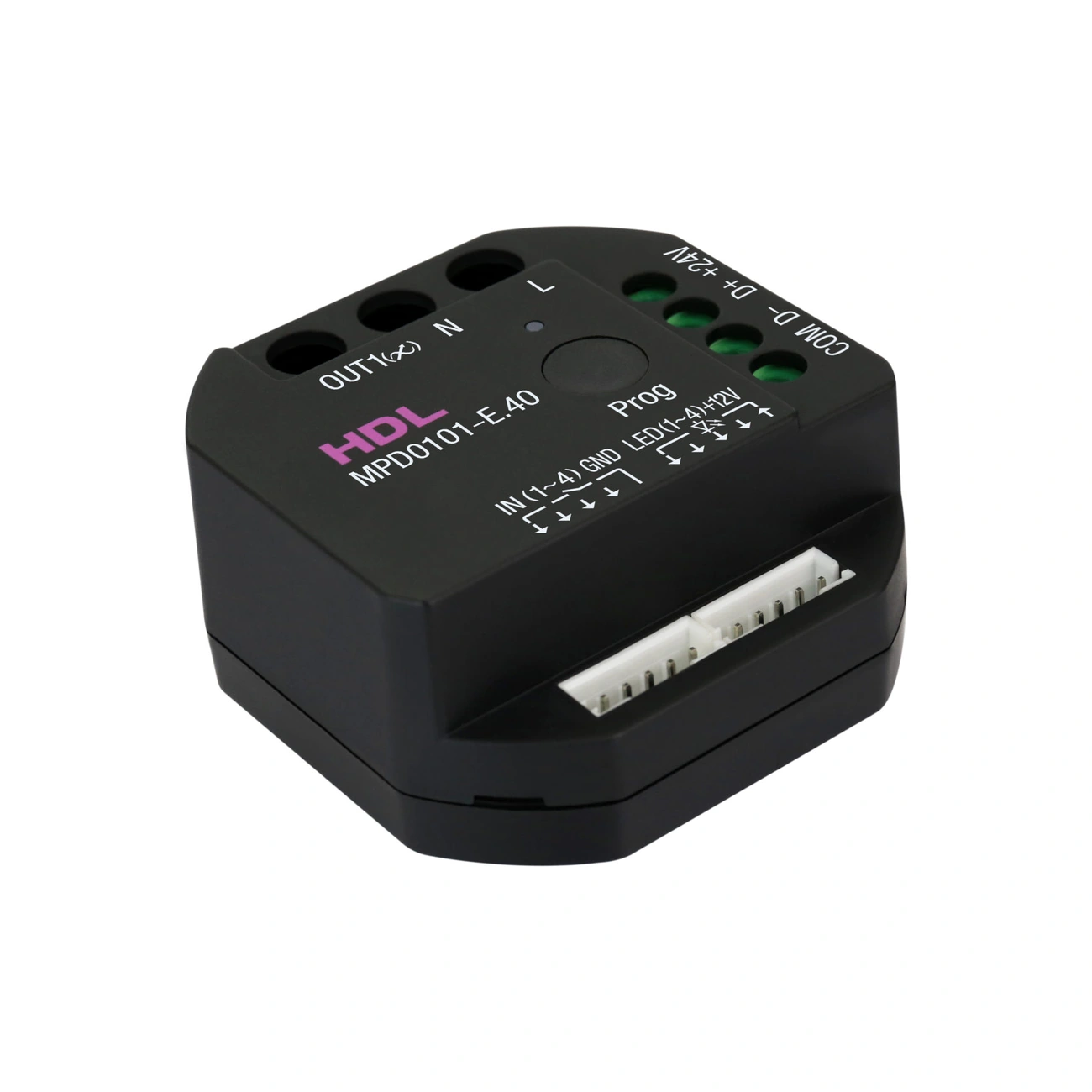

ماژول دیمر هوشمند HDL مدل MPD0101-E.40 یک کنترلر روشنایی توکار برای تنظیم شدت نور در سیستم‌های هوشمندسازی ساختمان است. این دیمر ۱ کانال ۱ آمپر با فناوری MOSFET از دو روش Leading Edge و Trailing Edge پشتیبانی می‌کند و از طریق شبکه HDL Buspro کنترل می‌شود.

ابعاد کوچک، چهار ورودی کنتاکت خشک و چهار خروجی LED، امکان استفاده از این ماژول را در کنار پنل‌های کنتاکت خشک سازگار فراهم می‌کند. دستگاه برای نصب در قوطی دیواری استاندارد اروپایی طراحی شده است.

ویژگی‌های دیمر ۱ کانال ۱ آمپر HDL

خروجی دیمر مستقل ۱ آمپر

ماژول MPD0101-E.40 دارای یک کانال خروجی دیمر با حداکثر جریان ۱ آمپر است.

این خروجی با ولتاژ بار ۱۰۰ تا ۲۴۰ ولت AC و فرکانس ۵۰/۶۰ هرتز کار می‌کند و امکان تنظیم شدت نور تجهیزات روشنایی سازگار را فراهم می‌سازد.

برای حفاظت از ماژول و بار متصل، سازنده استفاده از کلید حفاظتی ۱ آمپر را برای کانال دیمر توصیه کرده است.

پشتیبانی از Leading Edge و Trailing Edge

این محصول از فناوری MOSFET با دو روش تنظیم نور لبه پیش‌رو و لبه پس‌رو پشتیبانی می‌کند.

انتخاب روش تنظیم نور باید با توجه به سازگاری چراغ یا درایور روشنایی انجام شود.

چهار ورودی کنتاکت خشک

چهار ورودی کنتاکت خشک امکان اتصال پنل کنترلی سازگار و دریافت فرمان‌های کنترلی را فراهم می‌کنند.

این ویژگی برای ترکیب کنترل روشنایی با پنل‌های دیواری در پروژه‌های هوشمندسازی کاربرد دارد.

چهار خروجی LED

ماژول دارای چهار خروجی LED با جریان ۱۲ میلی‌آمپر برای هر کانال است.

برای اتصال هر LED باید یک مقاومت به‌صورت سری در نظر گرفته شود. مقدار توصیه‌شده مقاومت در دیتاشیت ۶۸۰ اهم تا ۱ کیلو‌اهم است.

کلید برنامه‌ریزی و کنترل دستی

روی بدنه دستگاه، کلید برنامه‌ریزی و نشانگر مربوط به آن تعبیه شده است.

با فشار کوتاه کلید برنامه‌ریزی می‌توان خروجی دیمر را روشن یا خاموش کرد. این قابلیت هنگام نصب و بررسی عملکرد دستگاه کاربرد دارد.

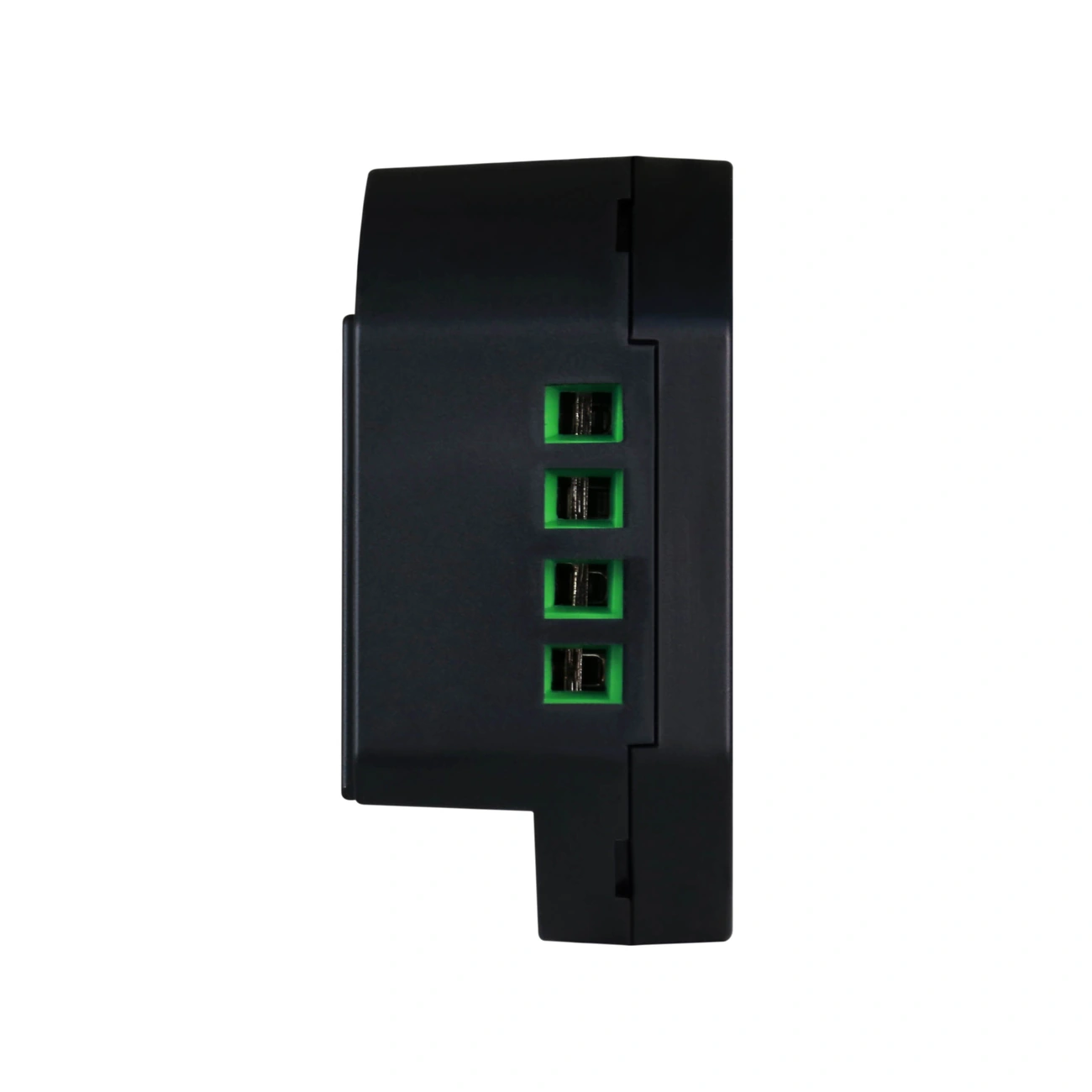

ارتباط با سیستم HDL Buspro

ماژول از پروتکل HDL Buspro با ارتباط باس ۴۸۵ پشتیبانی می‌کند.

برای سیم‌کشی شبکه، استفاده از کابل CAT5E یا کابل اختصاصی HDL Buspro و اتصال تجهیزات به روش Hand-in-Hand توصیه شده است.

نصب توکار در قوطی دیواری اروپایی

این دیمر با ابعاد ۴۶٫۸ × ۴۶٫۸ × ۲۳ میلی‌متر برای نصب در قوطی دیواری استاندارد اروپایی طراحی شده است.

در صورت نصب همراه با پنل، سازنده توصیه می‌کند ماژول در قوطی انتهایی مسیر قرار گیرد و ضخامت پشت پنل از ۲۵ میلی‌متر بیشتر نباشد. جانمایی نهایی باید با توجه به نقشه سیم‌کشی انجام شود.

کاربردهای دیمر توکار HDL

این محصول برای کنترل شدت نور یک مدار روشنایی سازگار در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.

وجود چهار ورودی کنتاکت خشک و چهار خروجی LED، امکان استفاده از پنل‌های کنترلی سازگار را در کنار ماژول فراهم می‌کند.

نصب و راه‌اندازی باید مطابق دستورالعمل HDL انجام شود. انتخاب روش دیمر متناسب با نوع بار، رعایت جریان مجاز ۱ آمپر، اتصال صحیح کابل Buspro و استفاده از حفاظت مناسب ضروری است.
