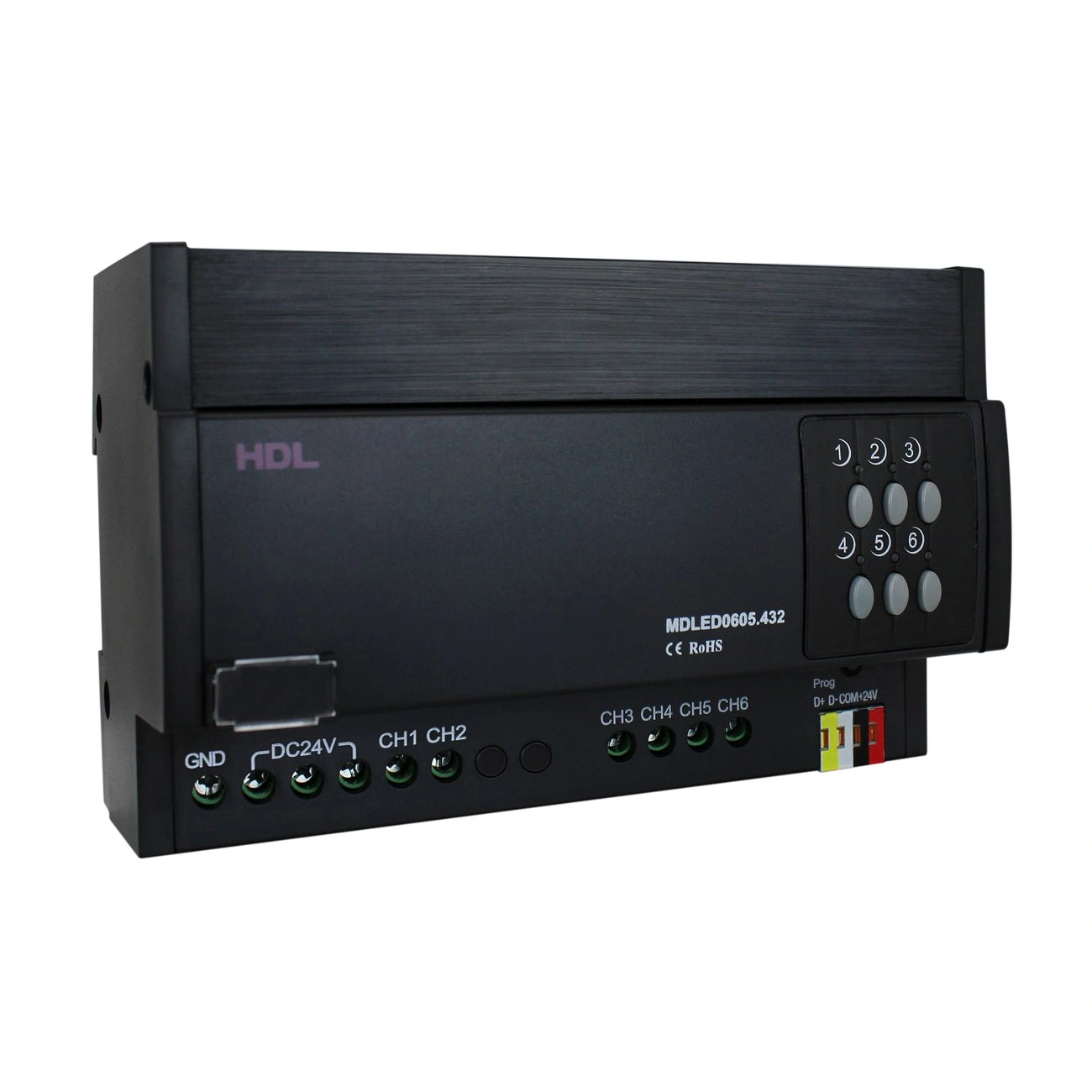

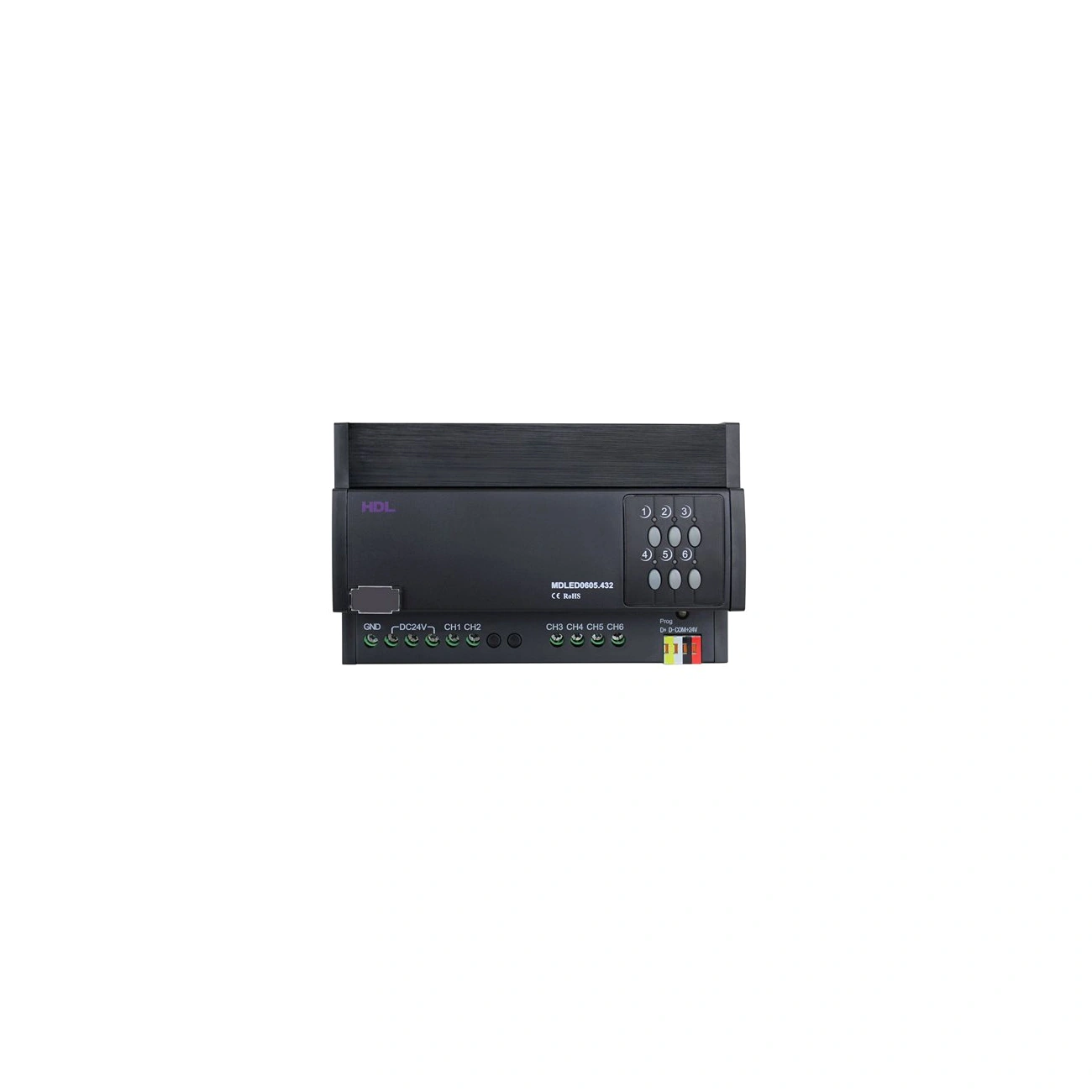

ماژول دیمر هوشمند LED شش کانال ۵ آمپر HDL مدل MDLED0605.432

ماژول دیمر هوشمند LED شش کانال ۵ آمپر HDL مدل MDLED0605.432

ماژول دیمر هوشمند HDL مدل MDLED0605.432 یک کنترلر شش کاناله برای تنظیم شدت نور چراغ‌های LED ولتاژ ثابت در سیستم‌های هوشمندسازی ساختمان است. این دیمر ۶ کانال ۵ آمپر از خروجی PWM استفاده می‌کند و امکان کنترل مستقل شش مدار روشنایی سازگار را از طریق شبکه HDL Buspro فراهم می‌سازد.

این محصول با پشتیبانی از سناریوهای روشنایی، توالی‌های کنترلی، تنظیم محدوده خروجی و کنترل دستی کانال‌ها، برای مدیریت روشنایی در پروژه‌های مسکونی، اداری و تجاری کاربرد دارد.

ویژگی‌های دیمر ۶ کانال ۵ آمپر HDL

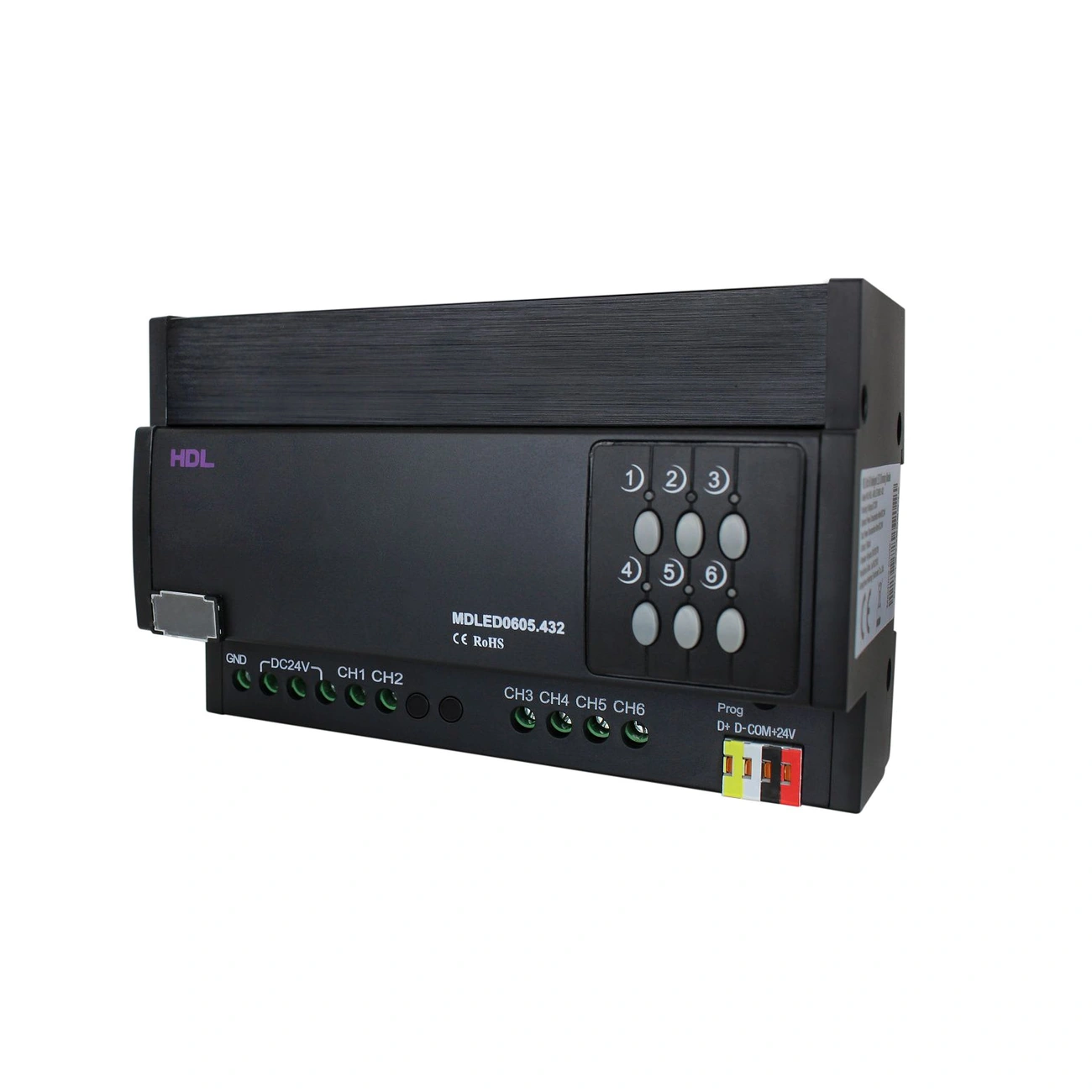

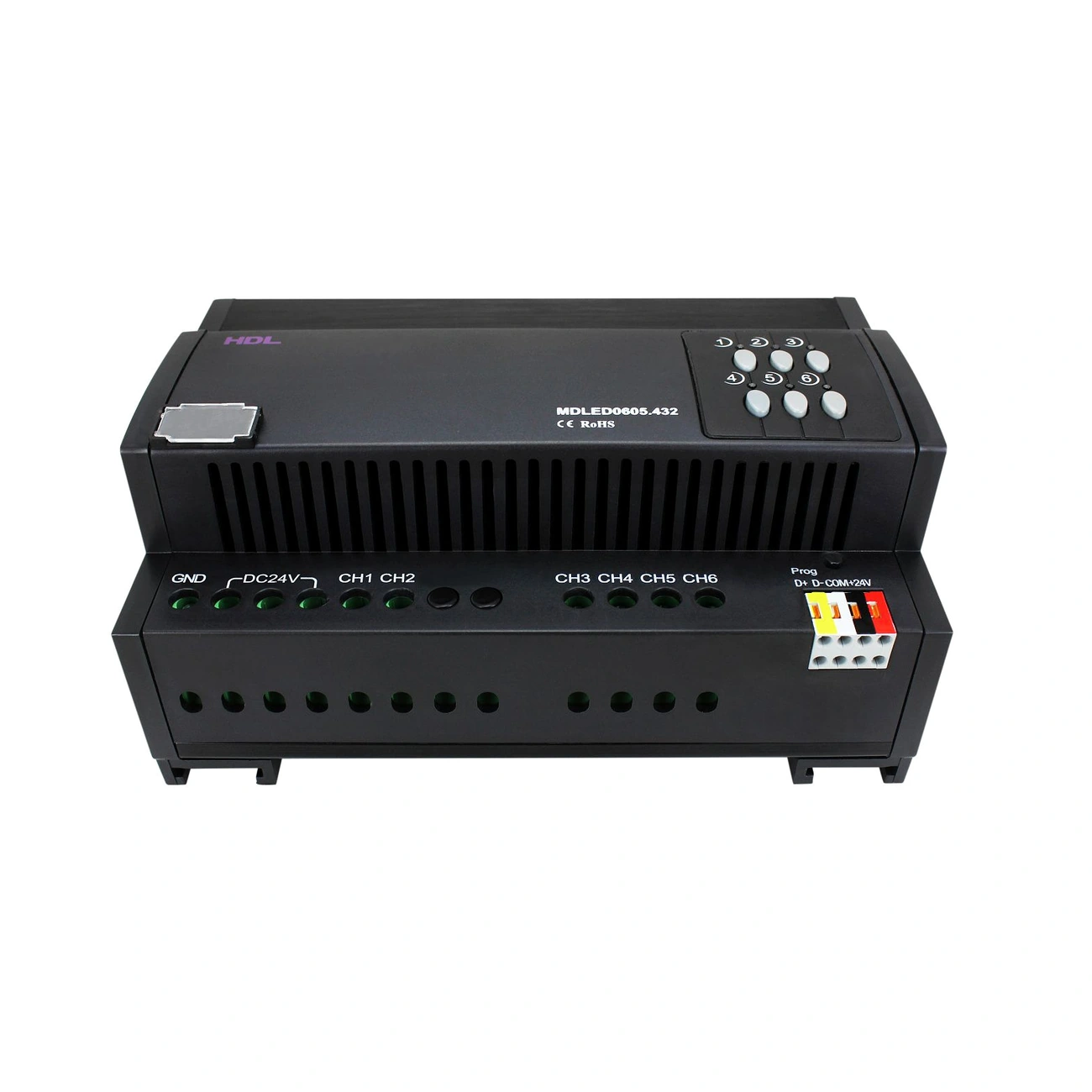

شش خروجی مستقل PWM با ظرفیت ۵ آمپر

ماژول MDLED0605.432 دارای شش خروجی مستقل است که حداکثر جریان مجاز هر کانال ۵ آمپر اعلام شده است.

خروجی‌های دستگاه از نوع PWM ولتاژ ثابت هستند و برای کنترل چراغ‌های LED سازگار با این روش طراحی شده‌اند.

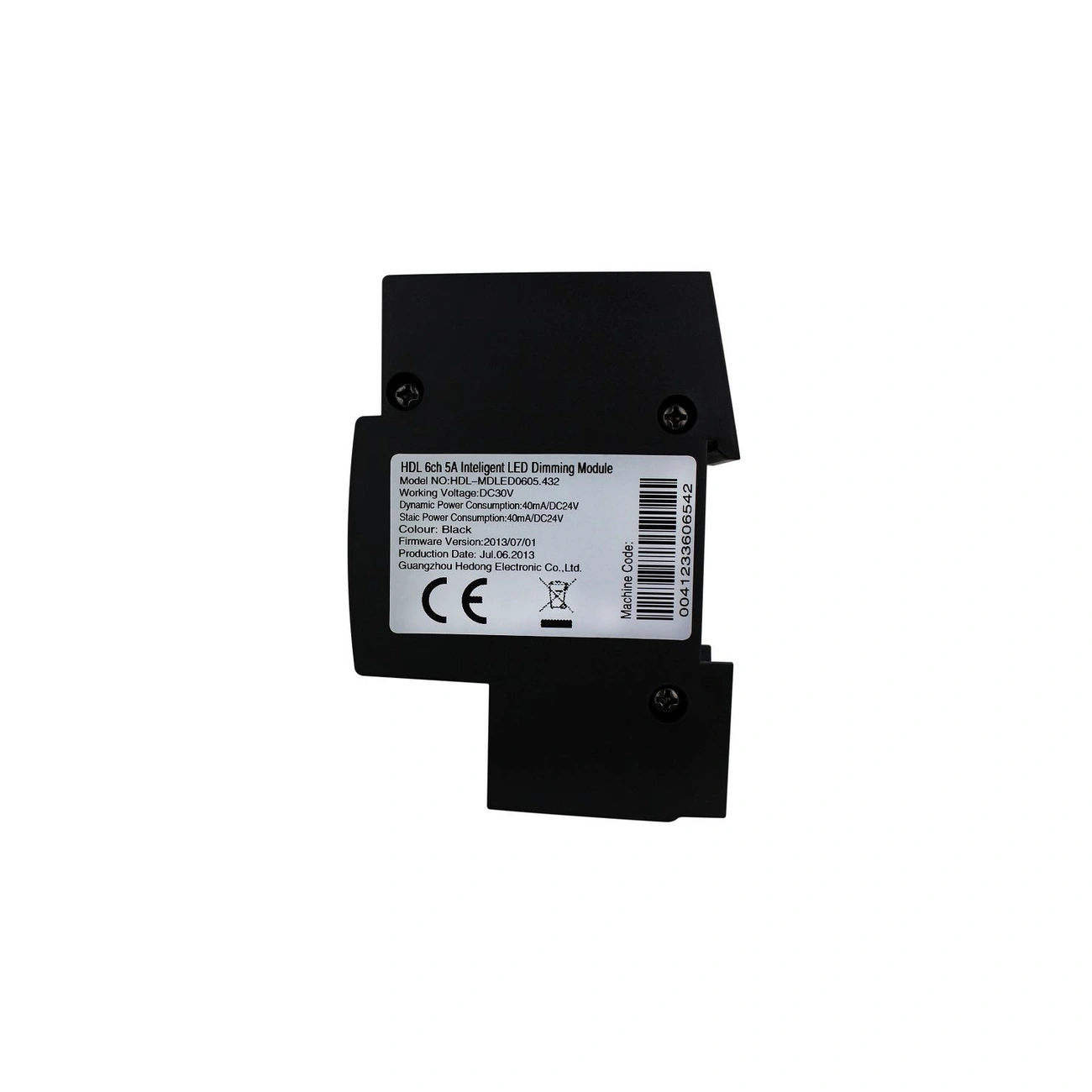

ولتاژ ورودی بخش LED در محدوده ۱۲ تا ۳۰ ولت DC قرار دارد. منبع تغذیه خارجی باید متناسب با ولتاژ و جریان چراغ‌های متصل انتخاب شود.

کنترل مستقل شدت نور

برای هر کانال می‌توان سه پارامتر اصلی را تنظیم کرد:

• آستانه پایین شدت نور (Low Threshold)
• آستانه بالای شدت نور (High Threshold)
• حداکثر سطح خروجی (Max Threshold)

این تنظیمات امکان تطبیق محدوده کنترل با ویژگی‌های بار روشنایی متصل را فراهم می‌کنند.

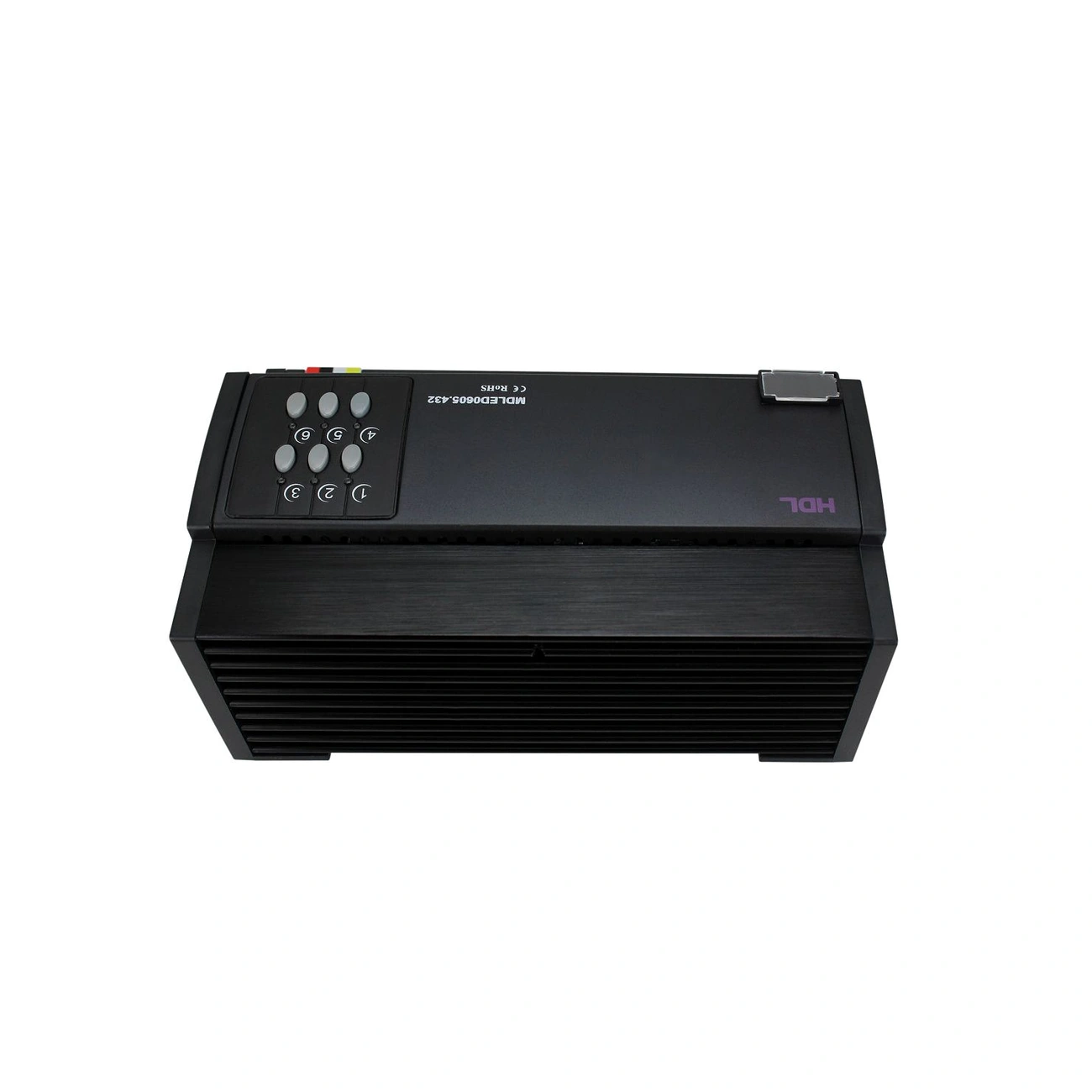

کنترل دستی هر کانال

برای هر خروجی یک کلید بای‌پس روی بدنه دستگاه تعبیه شده است.

نشانگرهای بار نیز امکان بررسی وضعیت کانال‌ها را فراهم می‌کنند. کلید برنامه‌ریزی و نشانگر ماژول برای ورود به حالت برنامه‌ریزی در نظر گرفته شده‌اند.

طبق نقشه صفحه دوم دیتاشیت، با نگه داشتن کلید برنامه‌ریزی به مدت سه ثانیه، دستگاه وارد حالت برنامه‌ریزی می‌شود.

حفاظت در برابر اتصال کوتاه و اضافه‌جریان

ماژول دارای حفاظت در برابر اتصال کوتاه و اضافه‌جریان است.

برای عملکرد صحیح، جریان هر خروجی نباید از ۵ آمپر تجاوز کند. همچنین ولتاژ و ظرفیت منبع تغذیه خارجی باید با مشخصات چراغ‌های LED متصل مطابقت داشته باشد.

سناریوها و توالی‌های روشنایی

دیمر MDLED0605.432 از حداکثر شش ناحیه مستقل پشتیبانی می‌کند و برای هر ناحیه می‌توان تا ۱۲ سناریو تعریف کرد.

هر ناحیه دارای یک توالی کنترلی است و هر توالی می‌تواند شامل ۱۲ مرحله باشد. زمان اجرای هر مرحله تا ۶۰ دقیقه قابل تنظیم است.

چهار حالت اجرای توالی عبارت‌اند از:

• اجرای رو به جلو (Forward)
• اجرای معکوس (Backward)
• اجرای رفت‌وبرگشتی (Forward and Backward)
• اجرای تصادفی (Random)

پس از وصل مجدد برق نیز می‌توان اجرای سناریوی مشخص یا بازیابی سناریوی فعال پیش از قطع برق را انتخاب کرد.

تغذیه مستقل چراغ‌های LED

بخش کنترل دستگاه از طریق شبکه HDL Buspro تغذیه می‌شود؛ اما برای تغذیه چراغ‌های LED باید از منبع DC خارجی استفاده کرد.

محدوده ولتاژ ورودی بار ۱۲ تا ۳۰ ولت DC است و طبق دستورالعمل سازنده، استفاده از برق رابط Buspro به‌جای منبع تغذیه خارجی بار مجاز نیست.

در صورت اتصال چند چراغ به یک خروجی، روش اتصال توصیه‌شده در دیتاشیت، اتصال موازی است.

ارتباط با سیستم HDL Buspro

این ماژول از پروتکل HDL Buspro پشتیبانی می‌کند و قابلیت برنامه‌ریزی آسان و ارتقای آنلاین نرم‌افزار را دارد.

برای سیم‌کشی شبکه، کابل HDL Buspro/KNX با هادی مسی تک‌رشته‌ای ۰٫۸ میلی‌متر و اتصال سری تجهیزات به روش Hand-in-Hand توصیه شده است.

کاربردهای دیمر LED شش کانال HDL

این محصول برای تنظیم شدت نور چراغ‌ها و مدارهای روشنایی LED ولتاژ ثابت سازگار در پروژه‌های هوشمندسازی ساختمان کاربرد دارد.

وجود شش خروجی مستقل، قابلیت تعریف سناریو و توالی‌های روشنایی، امکان کنترل چند مدار با تنظیمات جداگانه را فراهم می‌کند.

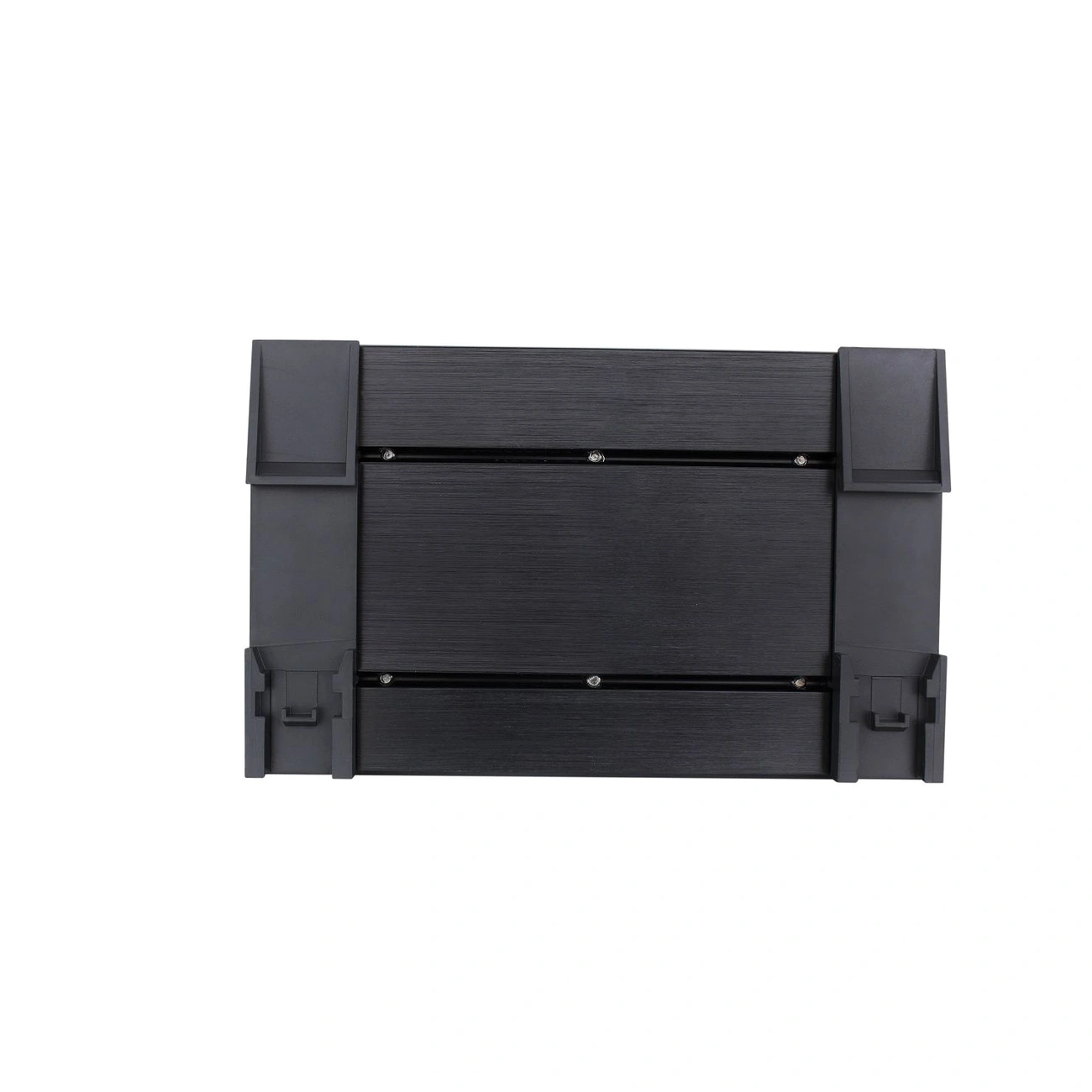

نصب دستگاه باید مطابق دستورالعمل HDL انجام شود. منبع تغذیه خارجی متناسب با بار انتخاب شود، جریان هر خروجی از ۵ آمپر تجاوز نکند و برق AC به رابط Buspro متصل نشود. همچنین استفاده از کابل مسی با سطح مقطع ۲٫۵ تا ۴ میلی‌متر مربع برای اتصال چراغ‌های LED در دیتاشیت ذکر شده است.
