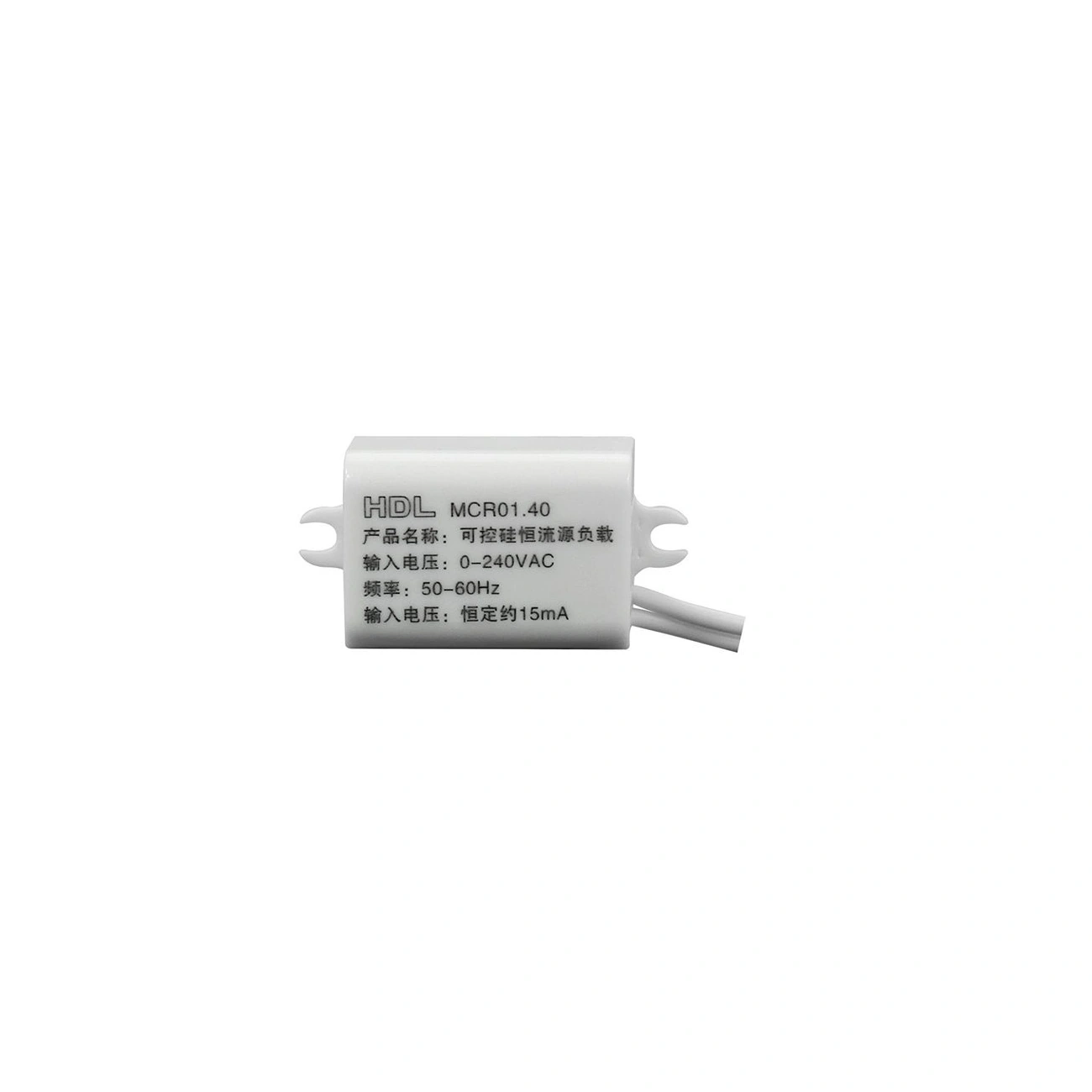

ماژول بار کمکی دیمر TRIAC پانزده میلی‌آمپر HDL مدل MCR01.40
ماژول بار کمکی دیمر TRIAC برند HDL مدل MCR01.40 برای کاهش چشمک‌زدن چراغ‌های LED در مدارهای روشنایی طراحی شده است. این محصول با جریان ثابت ۱۵ میلی‌آمپر، اتصال موازی با بار و سازگاری با دیمر Leading Edge، به تأمین حداقل جریان موردنیاز دیمر کمک می‌کند.
- ارسال ۱ تا ۳ روز کاری پس از پرداخت
- پرداخت امن با درگاه بانکی
- مشاوره رایگان انتخاب و نصب: ۰۹۱۲۹۵۳۴۲۹۹
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست
ماژول بار کمکی دیمر TRIAC پانزده میلی‌آمپر HDL مدل MCR01.40
ماژول HDL مدل MCR01.40 یک بار کمکی جریان ثابت برای دیمرهای TRIAC از نوع Leading Edge است که به تأمین حداقل جریان موردنیاز دیمر کمک می‌کند. این محصول برای کاهش مشکل چشمک‌زدن هنگام تنظیم شدت نور چراغ‌هایی مانند LED و مدارهای دارای ترانسفورماتور الکترونیکی طراحی شده است.
ماژول بار کمکی دیمر TRIAC با اتصال موازی به بار روشنایی کار می‌کند و جریان ثابت ۱۵ میلی‌آمپر را در اختیار مدار قرار می‌دهد. این دستگاه دیمر مستقل نیست و برای استفاده همراه با دیمر سازگار طراحی شده است.
ویژگی‌های ماژول بار کمکی دیمر TRIAC
تأمین جریان ثابت ۱۵ میلی‌آمپر
مدل MCR01.40 دارای یک کانال بار با جریان ثابت ۱۵ میلی‌آمپر است.
این جریان کمکی به تأمین حداقل جریان موردنیاز دیمر TRIAC کمک می‌کند؛ موضوعی که در برخی مدارهای روشنایی با بار کم می‌تواند در کاهش چشمک‌زدن هنگام دیمر کردن مؤثر باشد.
سازگاری با دیمر Leading Edge
طبق دیتاشیت، این ماژول برای استفاده همراه با دیمرهای TRIAC از نوع Leading Edge طراحی شده است.
استفاده از آن با دیمرهای دیگر، بدون تأیید سازگاری، توصیه نمی‌شود.
اتصال موازی با بار روشنایی
ماژول باید به‌صورت موازی با بار روشنایی متصل شود، نه به‌صورت سری در مسیر تغذیه چراغ.
در صورت نیاز به افزایش جریان کمکی، طبق دستورالعمل سازنده می‌توان چند ماژول MCR01.40 را به‌صورت موازی با بار متصل کرد.
در نقشه سیم‌کشی دیتاشیت، اتصال ماژول به کانال دوم یک دیمر TRIAC نمایش داده شده است. دو سیم اتصال ماژول قطب مثبت و منفی ندارند.
ابعاد کوچک و نصب پیچی
بدنه این ماژول دارای ابعاد ۳۷٫۴ × ۲۶٫۷ × ۲۲٫۶ میلی‌متر است و به روش نصب پیچی ثابت می‌شود.
ابعاد کوچک دستگاه امکان جانمایی آن را در محل مناسب، مطابق نقشه سیم‌کشی و الزامات نصب، فراهم می‌کند.
کاربردهای ماژول بار کمکی HDL
این محصول برای مدارهای روشنایی مجهز به دیمر TRIAC از نوع Leading Edge کاربرد دارد؛ به‌ویژه زمانی که حداقل جریان موردنیاز دیمر تأمین نمی‌شود و هنگام تنظیم شدت نور، مشکل چشمک‌زدن ایجاد می‌شود.
نصب باید با رعایت نقشه سیم‌کشی و به‌صورت موازی با بار انجام شود. همچنین تهویه مناسب در محل نصب ضروری است و دستگاه نباید در معرض مایعات یا گازهای خورنده قرار گیرد.
اطلاعات عملکردی و مقادیر فنی از صفحه اول و روش اتصال و نکات نصب از نقشه صفحه دوم دیتاشیت استخراج شده‌اند.
| ابعاد | 37.4 × 26.7 × 22.6 سانتیمتر |
|---|---|
| آمپراژ | 15mA |
| تعداد کانال | ۱ کانال |
| نوع اتصال | باسیم |
| پروتکل ارتباطی | Buspro |
| نوع محصول | بار کمکی جریان ثابت TRIAC |
| نوع دیمر سازگار | TRIAC از نوع Leading Edge |
| روش اتصال | موازی با بار روشنایی |
| امکان اتصال چند ماژول موازی | دارد |
| قطبیت سیم‌های اتصال | بدون قطب مثبت و منفی |
| محدوده تغذیه درج‌شده در دیتاشیت | DC ۰ تا ۲۴۰ ولت |
| فرکانس درج‌شده در دیتاشیت | ۵۰ تا ۶۰ هرتز |
| دمای کاری | ۰ تا ۴۵ درجه سانتی‌گراد |
| رطوبت کاری | حداکثر ۹۰ درصد |
| دمای نگهداری | ۲۰- تا ۶۰+ درجه سانتی‌گراد |
| رطوبت نگهداری | حداکثر ۹۳ درصد |
| درجه حفاظت | IP20 |
| روش نصب | نصب ثابت با پیچ |
| تأییدیه‌های اعلام‌شده | CE و RoHS |
