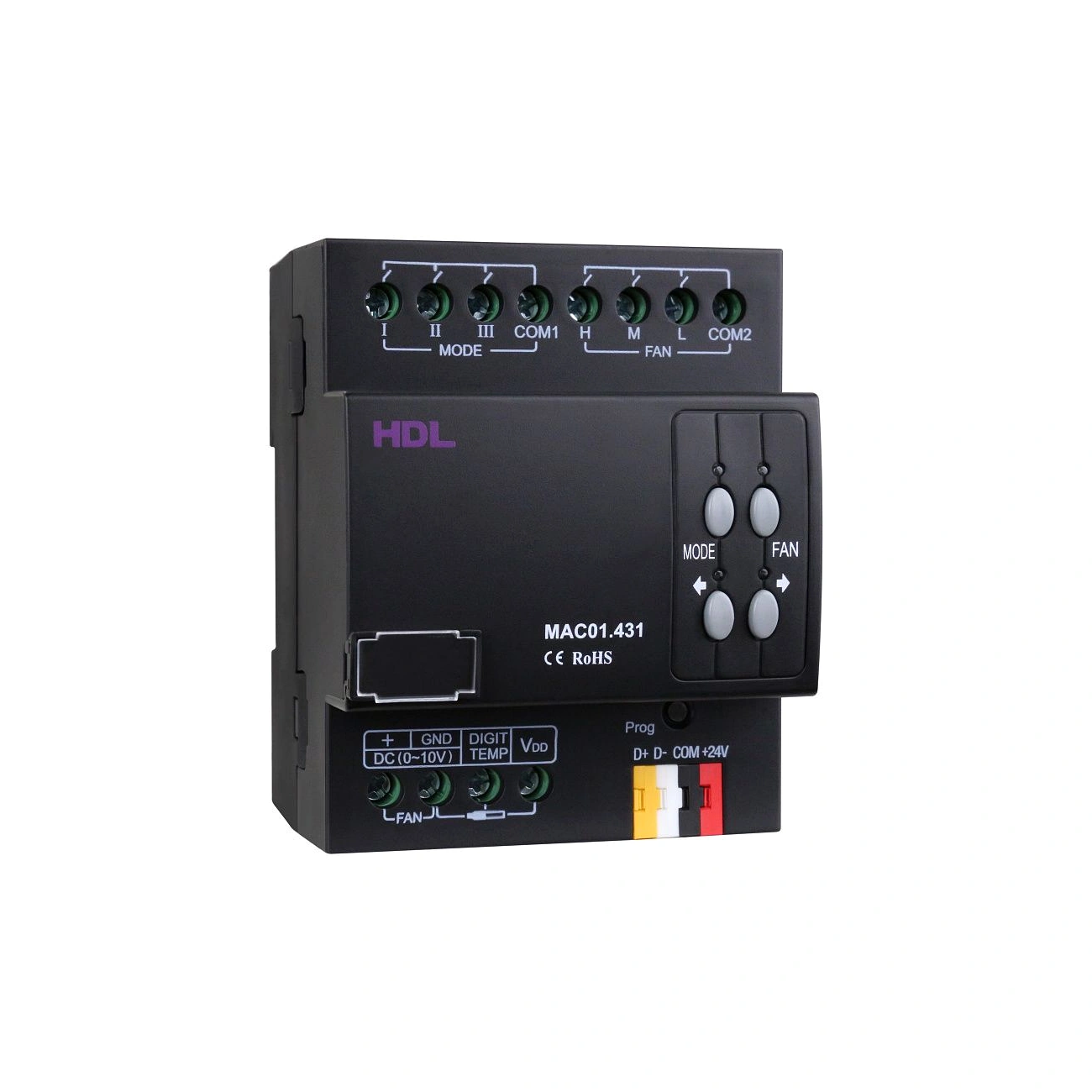

ماژول کنترل تهویه مطبوع HDL مدل MAC01.431

ماژول کنترل تهویه مطبوع HDL مدل MAC01.431 یک کنترلر تابلویی برای مدیریت سیستم‌های تهویه مطبوع مرکزی در ساختمان هوشمند است. این محصول با دریافت اطلاعات دمای محیط، امکان تنظیم سرعت فن، حالت عملکرد و دمای موردنظر را از طریق شبکه HDL Buspro فراهم می‌کند. پشتیبانی از سرمایش، گرمایش و رطوبت‌زدایی، آن را برای پروژه‌های دارای تجهیزات HVAC سازگار کاربردی می‌سازد.

ماژول کنترل تهویه مطبوع HDL علاوه بر کنترل سه سرعت فن، دارای سه رله کنترلی، خروجی DC صفر تا ۱۰ ولت و ورودی حداکثر چهار سنسور دما است. قابلیت اتصال Master/Slave نیز امکان مدیریت چند ماژول تهویه از طریق یک پنل را فراهم می‌کند.

ویژگی‌های ماژول کنترل تهویه مطبوع HDL

کنترل سه سرعت فن

ماژول کنترل تهویه مطبوع HDL از سه وضعیت سرعت کم، متوسط و زیاد پشتیبانی می‌کند. تنظیم سرعت فن بر اساس پیکربندی سیستم و نوع اتصال موتور انجام می‌شود.

دستگاه علاوه بر ترمینال‌های اتصال فن، خروجی کنترلی DC صفر تا ۱۰ ولت دارد. برای استفاده از این خروجی، مقدار ولتاژ متناظر با سرعت‌های کم، متوسط و زیاد باید در نرم‌افزار HDL Buspro تنظیم شود.

پیش از اتصال، باید نوع فن و روش کنترل آن بررسی شود؛ زیرا ترمینال‌های فن AC و خروجی کنترلی ۰ تا ۱۰ ولت کاربرد یکسانی ندارند.

پشتیبانی از سرمایش، گرمایش و رطوبت‌زدایی

این کنترلر از حالت‌های سرمایش، گرمایش و رطوبت‌زدایی پشتیبانی می‌کند. سه رله I، II و III برای کنترل حالت عملکرد سیستم تهویه در نظر گرفته شده‌اند و عملکرد آن‌ها از طریق نرم‌افزار HDL Buspro قابل تنظیم است.

برای اتصال شیرهای کنترلی باید ولتاژ کاری شیر با ولتاژ مدار خروجی مطابقت داشته باشد.

سه حالت عملکرد قابل تنظیم

ماژول MAC01.431 دارای سه حالت کاری است:

• حالت عادی (Common): اتصال رله‌ها به شیرهای سرمایش، گرمایش یا رطوبت‌زدایی کنترلر تهویه.
• حالت پیچیده (Complex): امکان تنظیم زمان کارکرد و وضعیت رله‌ها توسط کاربر.
• حالت سرمایش اجباری (Forced Cooling): استفاده از رله‌ها برای کنترل مدارهای سرمایشی مجزا.

در حالت سرمایش اجباری، طبق راهنمای سازنده، اگر دمای محیط ۳ درجه بالاتر از دمای تنظیم‌شده باشد، رله‌های I و II هم‌زمان فعال می‌شوند. در اختلاف کمتر از ۳ درجه، رله I فعال و رله II غیرفعال خواهد بود.

اتصال حداکثر چهار سنسور دما

ماژول کنترل تهویه مطبوع HDL امکان دریافت اطلاعات از حداکثر چهار سنسور دما را دارد. ورودی دما در نقشه سیم‌کشی دستگاه مشخص شده و برای اتصال سنسورهای معرفی‌شده در راهنما، استفاده از کابل شیلددار زوج‌تابیده توصیه شده است.

اطلاعات دمای دریافتی در الگوریتم مدیریت تهویه برای تنظیم حالت عملکرد، سرعت فن و دمای موردنظر استفاده می‌شود.

قابلیت Master/Slave

یک ماژول اصلی (Master) می‌تواند حداکثر هشت ماژول تابع (Slave) را کنترل کند. این قابلیت امکان مدیریت چند ماژول HVAC از طریق یک پنل را فراهم می‌کند.

اجرای این ساختار به پیکربندی صحیح ماژول‌ها در سیستم HDL Buspro وابسته است.

کنترل دستی و به‌روزرسانی

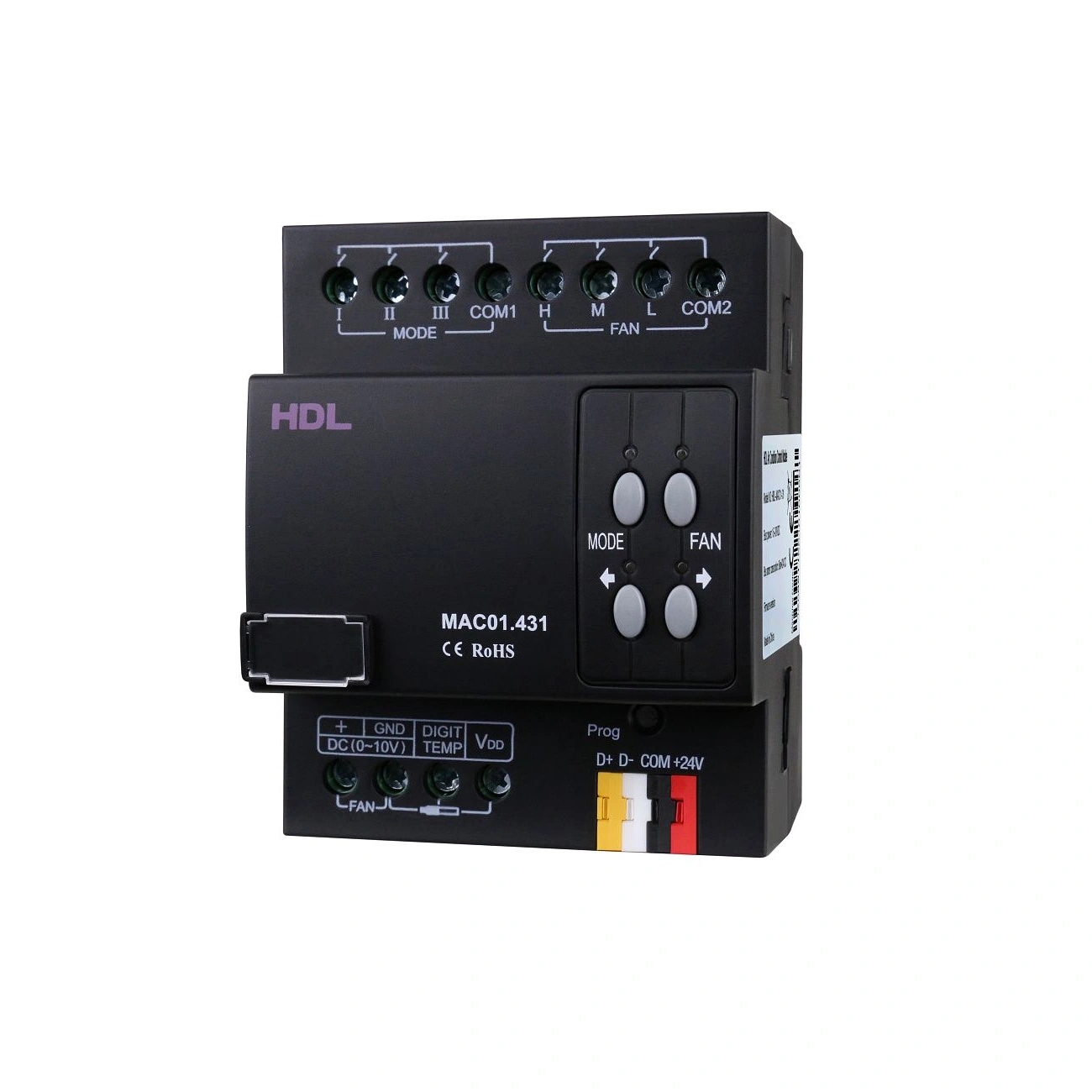

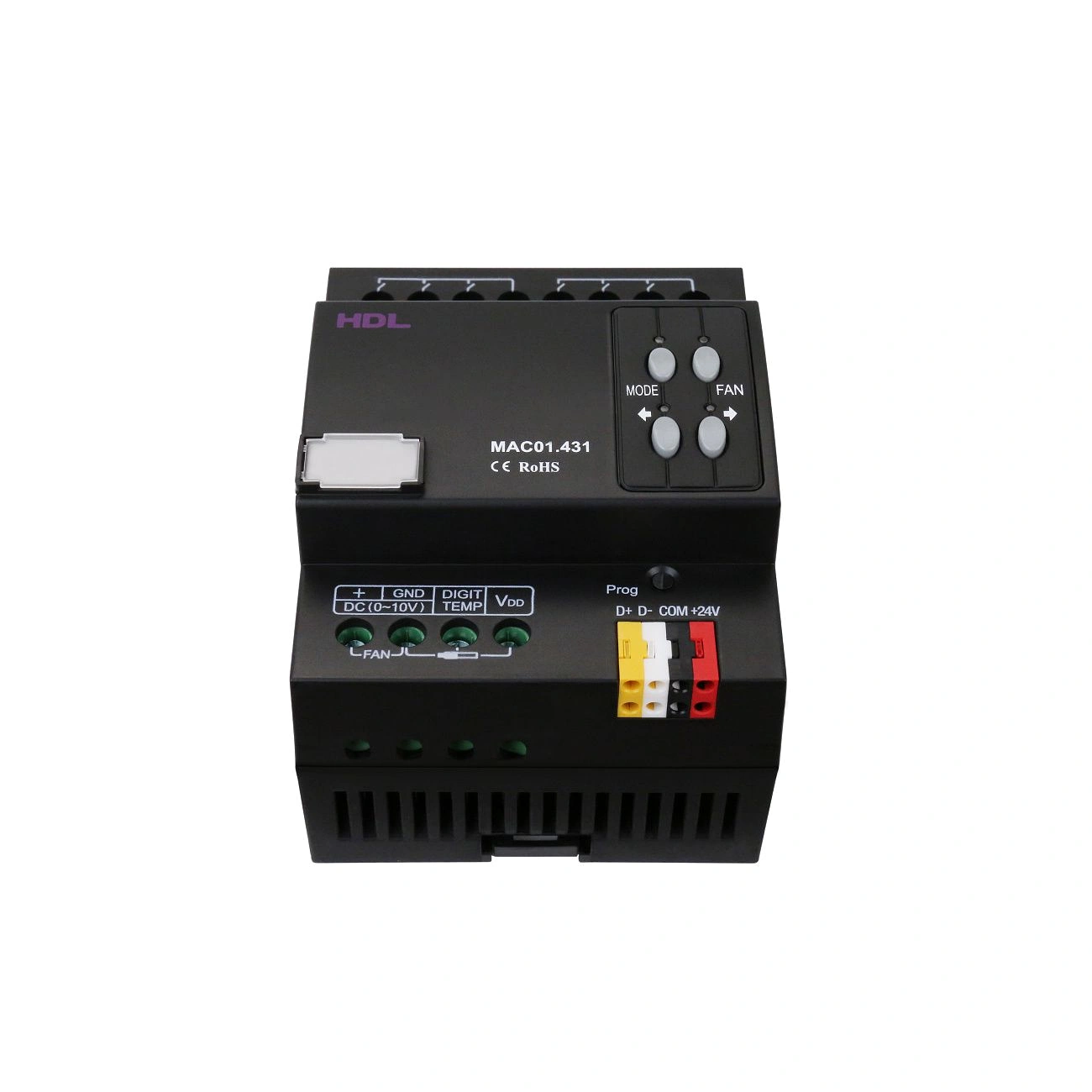

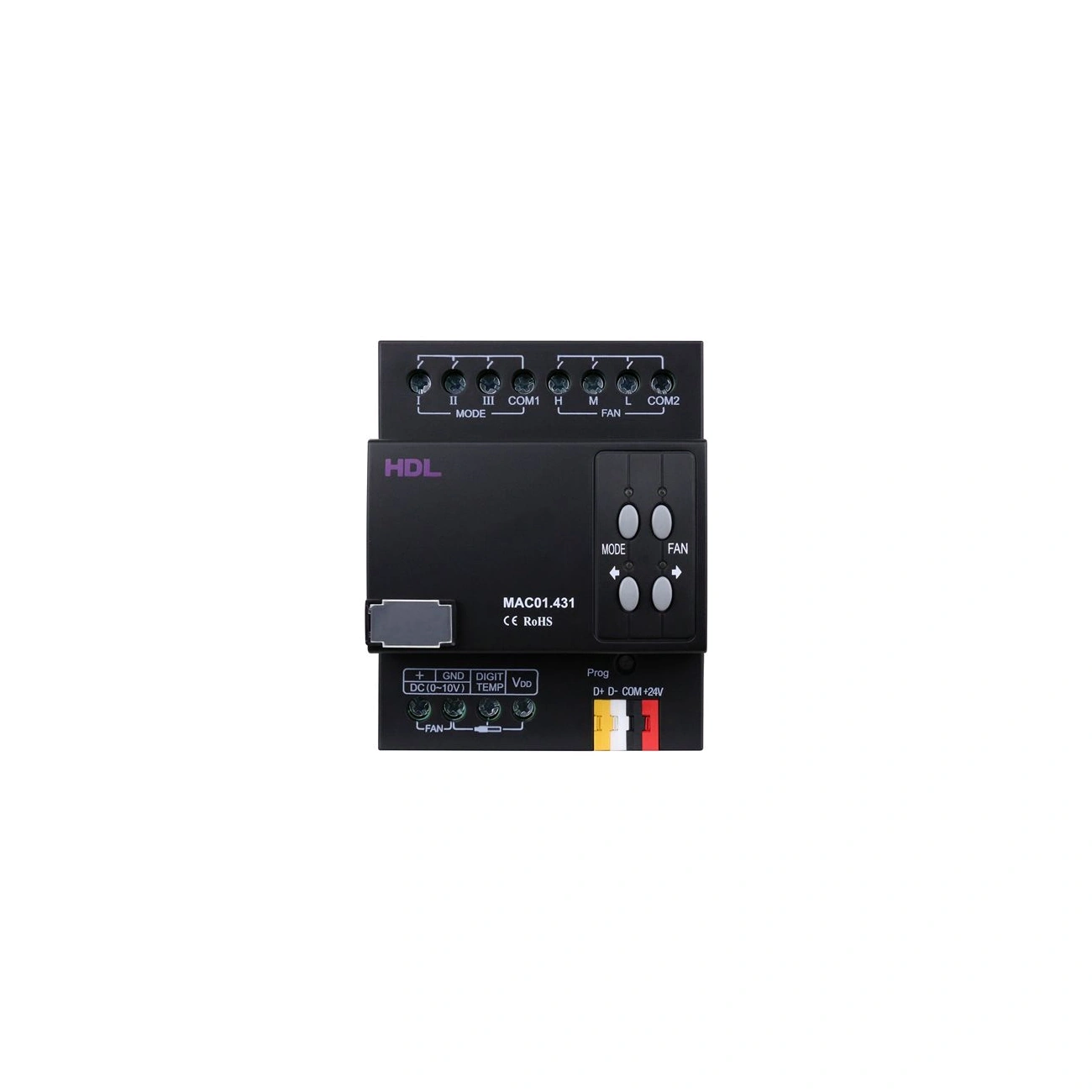

روی پنل جلویی دستگاه، دکمه‌های انتخاب حالت، سرعت فن و جابه‌جایی بین گزینه‌ها تعبیه شده‌اند. نشانگر LED نیز برای نمایش وضعیت عملکرد ماژول در نظر گرفته شده است.

با نگه داشتن دکمه نشانگر به مدت سه ثانیه، امکان تغییر شناسه دستگاه از طریق نرم‌افزار HDL Buspro فراهم می‌شود. به‌روزرسانی میان‌افزار نیز از طریق نرم‌افزار Buspro پشتیبانی می‌شود.

ارتباط با شبکه HDL Buspro

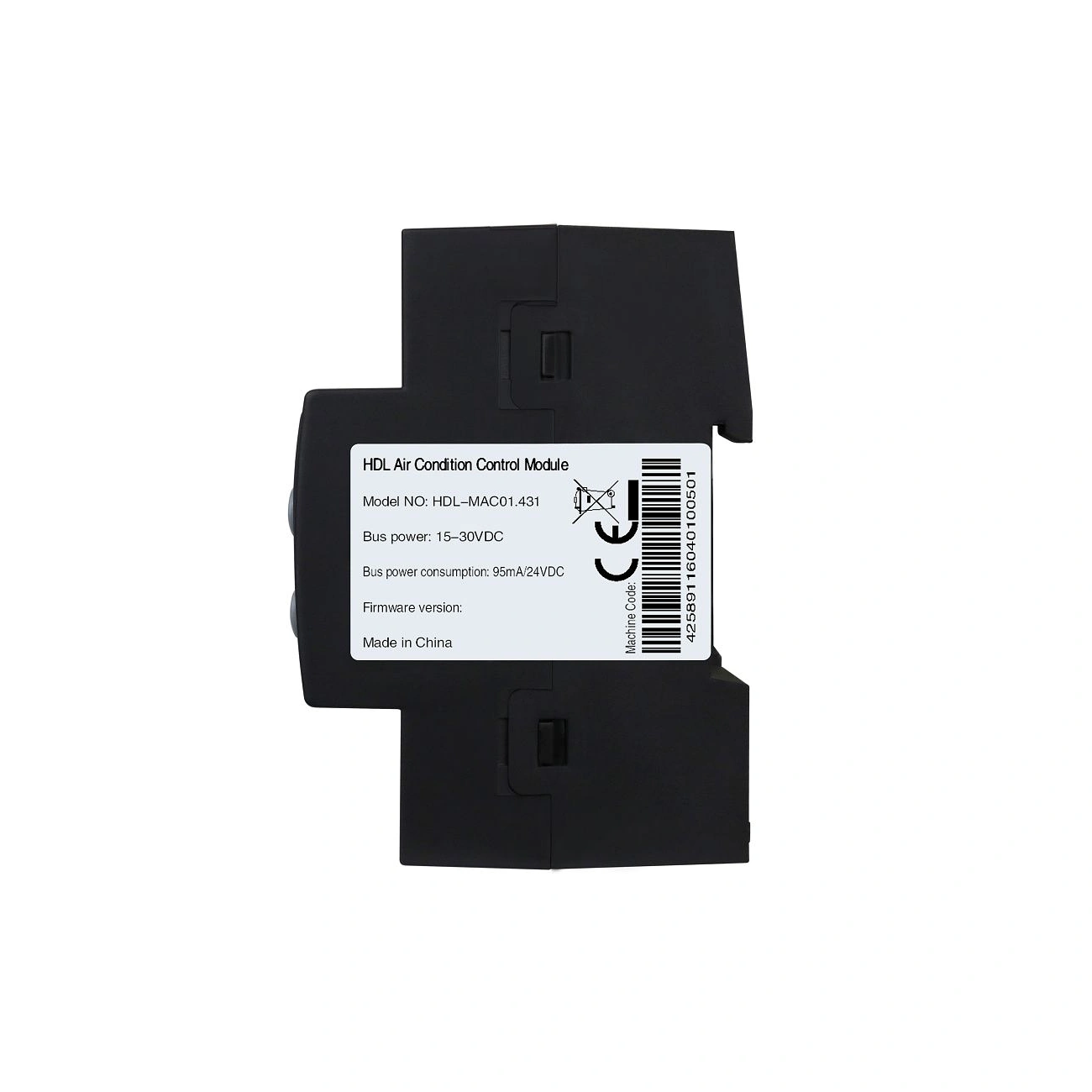

ماژول کنترل تهویه مطبوع HDL از شبکه HDL Buspro برای ارتباط با تجهیزات کنترلی استفاده می‌کند. محدوده تغذیه باس ۱۵ تا ۳۰ ولت DC و جریان مصرفی آن در ۲۴ ولت DC برابر ۹۵ میلی‌آمپر است.

برای سیم‌کشی می‌توان از کابل CAT5E یا HDL Buspro/KNX مطابق رنگ‌بندی سازنده استفاده کرد. روش اتصال توصیه‌شده، سیم‌کشی سری یا Hand-in-Hand است.

تغذیه AC بخش خروجی و اتصال Buspro باید مطابق نقشه سازنده و به‌صورت مجزا اجرا شوند.

طراحی و نصب داخل تابلو برق

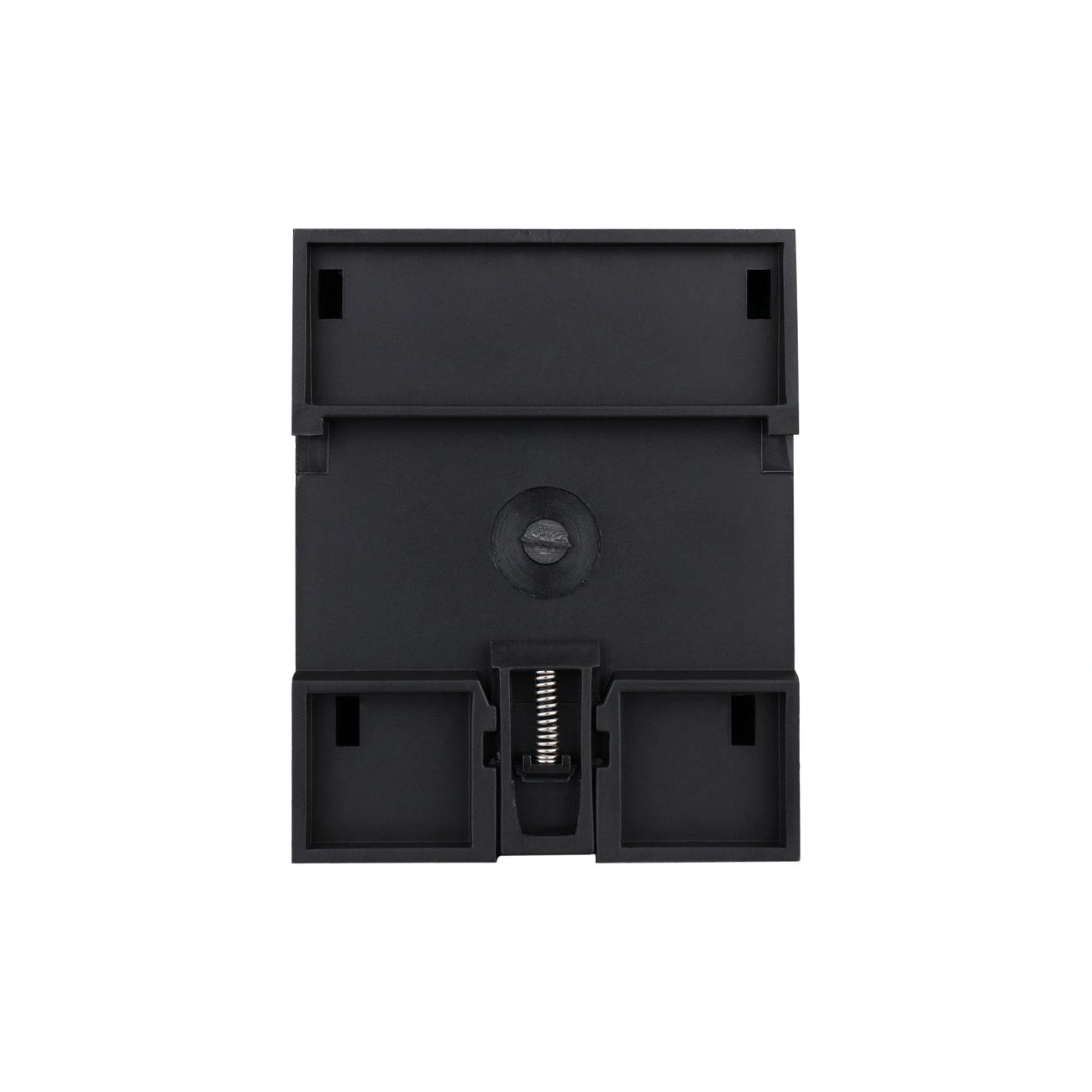

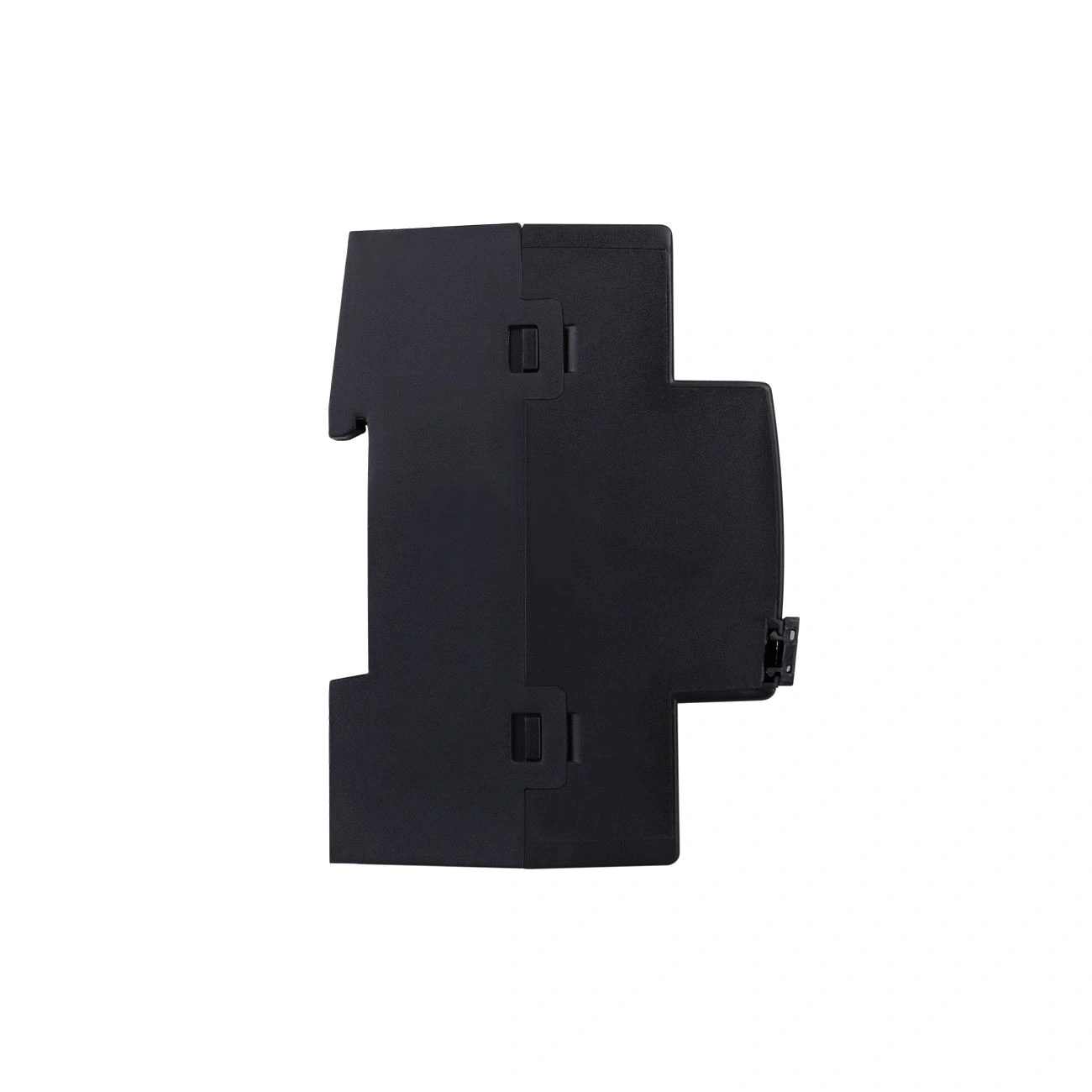

ماژول MAC01.431 دارای بدنه‌ای از جنس نایلون و پلی‌کربنات با ابعاد ۷۲ × ۹۰ × ۶۶ میلی‌متر است. دستگاه روی ریل DIN استاندارد ۳۵ میلی‌متری و داخل تابلو برق نصب می‌شود.

حداکثر جریان هر کانال رله ۵ آمپر اعلام شده است؛ با این حال، ظرفیت مجاز برای بار موتوری با بار عمومی متفاوت است و باید مطابق مشخصات خروجی انتخاب شود.

در نصب دستگاه، استفاده از فیوز یا کلید مینیاتوری در ورودی برق توصیه شده است. گشتاور بستن پیچ ترمینال نباید از ۰٫۴ نیوتن‌متر بیشتر شود و کابل Buspro باید از کابل برق AC جدا نگه داشته شود.

کاربردهای ماژول کنترل تهویه مطبوع HDL

ماژول کنترل تهویه مطبوع HDL برای مدیریت تجهیزات HVAC سازگار در پروژه‌های هوشمندسازی ساختمان‌های مسکونی، اداری و تجاری طراحی شده است. از طریق این کنترلر می‌توان سرعت فن و حالت‌های سرمایش، گرمایش و رطوبت‌زدایی را متناسب با اطلاعات دمای محیط تنظیم کرد.

قابلیت Master/Slave برای پروژه‌هایی کاربرد دارد که چند ماژول تهویه باید از یک پنل مدیریت شوند. خروجی صفر تا ۱۰ ولت نیز امکان استفاده از فن‌های سازگار با این روش کنترل را فراهم می‌کند.

پیش از اجرا، نوع فن، ولتاژ شیرها، ظرفیت بار رله‌ها و سازگاری سنسورهای دما باید بررسی شود. این ماژول کنترلر تهویه است و به‌تنهایی دستگاه سرمایشی یا گرمایشی محسوب نمی‌شود.
