ماژول Dry Contact بیست و چهار کانال HDL مدل MS24.232 یک ماژول ورودی سیگنال برای اتصال کلیدهای مکانیکی و تجهیزات دارای کنتاکت خشک به سیستم هوشمند HDL Buspro است. این محصول با ۲۴ ورودی Dry Contact، امکان دریافت تعداد زیادی فرمان فیزیکی و تبدیل آن‌ها به فرمان‌های کنترلی سیستم هوشمند را در یک ماژول تابلویی فراهم می‌کند.

ماژول Dry Contact بیست و چهار کانال HDL از حالت‌های مختلف کلید و Control Targetهای متنوعی مانند Scene، Sequence، کنترل روشنایی تک‌کانال، Broadcast Scene، Broadcast Channel، کنترل پرده و Panel Control پشتیبانی می‌کند. قابلیت Security در کنار Security Module، ارتقای آنلاین از طریق Buspro و نصب استاندارد روی ریل DIN از دیگر ویژگی‌های این مدل هستند.

ویژگی‌های ماژول Dry Contact بیست و چهار کانال HDL

۲۴ ورودی Dry Contact

HDL MS24.232 دارای ۲۴ کانال ورودی Dry Contact است.

این تعداد ورودی امکان اتصال مجموعه بزرگی از کلیدها و تجهیزات دارای خروجی کنتاکت خشک را به سیستم هوشمند HDL فراهم می‌کند.

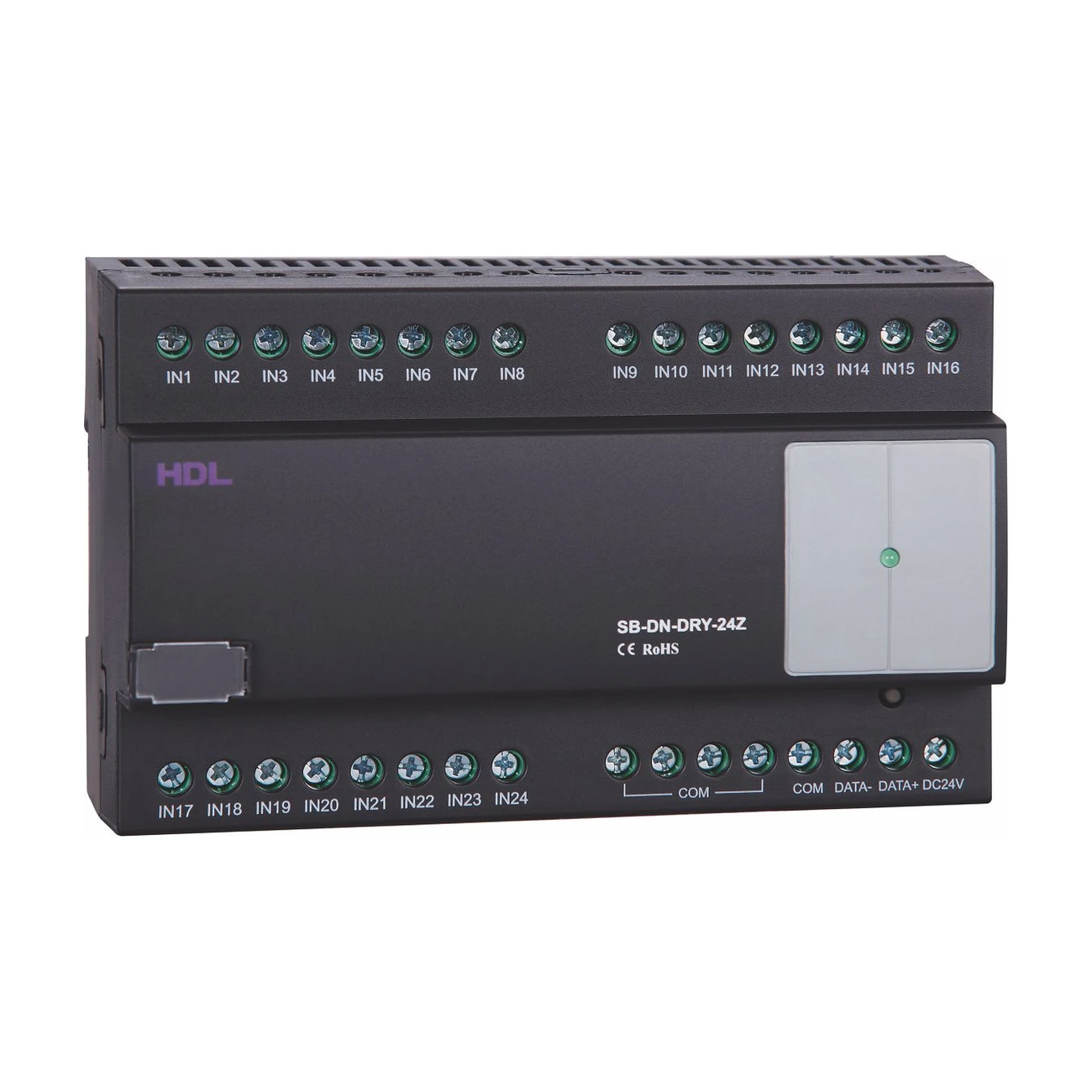

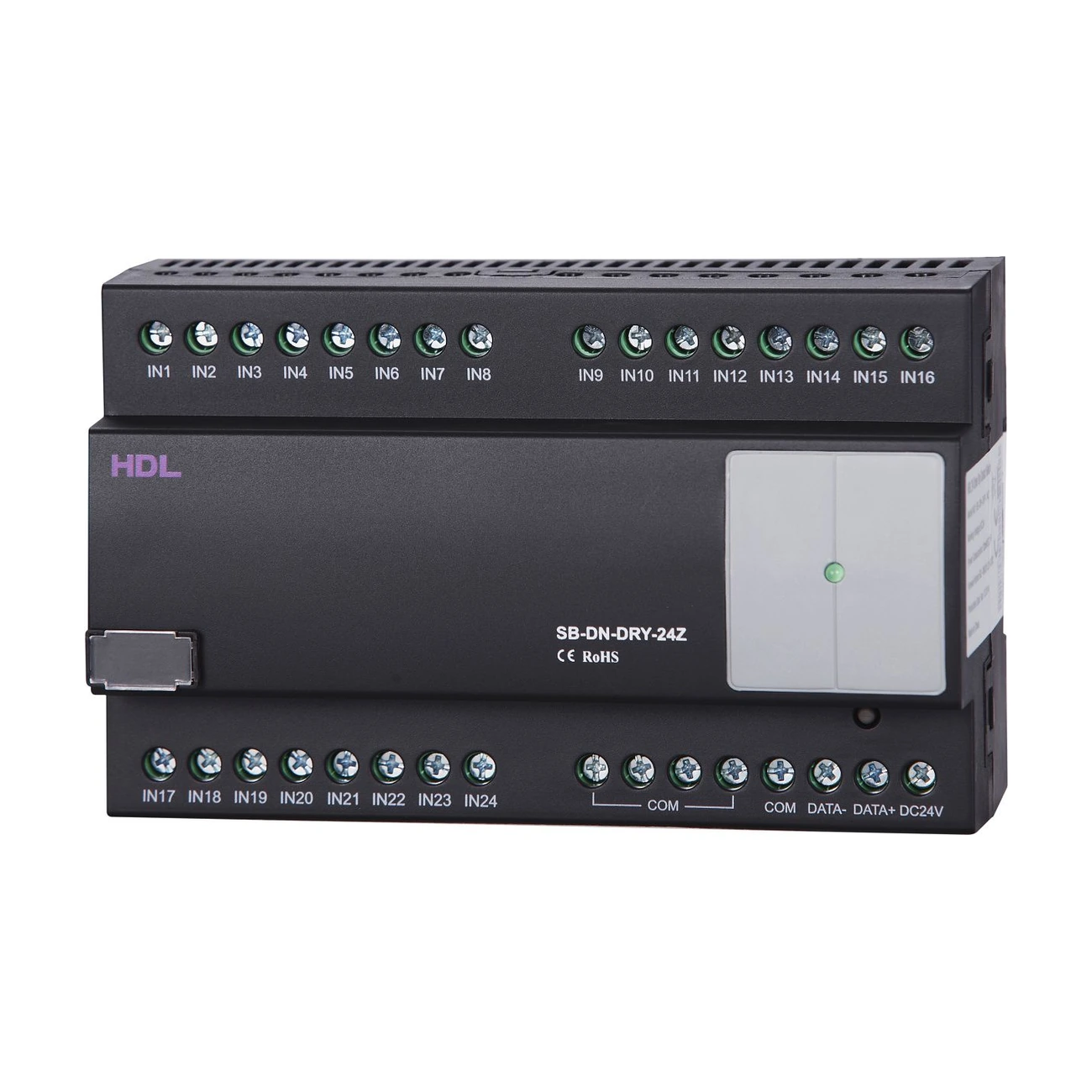

در دیاگرام سیم‌کشی صفحه دوم دیتاشیت، ورودی‌های IN1 تا IN24 به‌صورت مجزا روی ماژول نمایش داده شده‌اند و ترمینال‌های HDL Buspro نیز در بخش پایین دستگاه قرار دارند.

اتصال کلیدهای مکانیکی

یکی از کاربردهای اصلی MS24.232 دریافت فرمان از کلیدهای مکانیکی است.

Mechanical Switch یکی از Switch Typeهای پشتیبانی‌شده توسط دستگاه است و به این ترتیب می‌توان کلیدهای فیزیکی سازگار را وارد ساختار کنترلی HDL Buspro کرد.

خود این محصول خروجی رله برای کنترل مستقیم بار ندارد؛ وظیفه اصلی آن دریافت وضعیت ورودی و ارسال فرمان در سیستم است.

حالت‌های مختلف کلید

MS24.232 از چندین Switch Type پشتیبانی می‌کند که شامل موارد زیر هستند:

• Mechanical Switch
• Single On
• Single Off
• Single On/Off
• Combination On
• Combination Off
• Combination On/Off
• Invalid Switch

این تنوع امکان تنظیم رفتار ورودی‌ها بر اساس نوع کلید و منطق موردنیاز پروژه را فراهم می‌کند.

تعریف حداکثر ۴۹ Control Target

طبق دیتاشیت، برای Mechanical Switch و Combination Switch امکان تنظیم ۴۹ Control Target وجود دارد.

این قابلیت انعطاف بالایی برای اختصاص عملکردهای مختلف سیستم هوشمند به ورودی‌های فیزیکی ایجاد می‌کند.

نوع عملکرد هر Target بر اساس پیکربندی انجام‌شده در سیستم HDL تعیین می‌شود.

اجرای Scene

Scene یکی از Control Targetهای پشتیبانی‌شده توسط این ماژول است.

بنابراین یک ورودی Dry Contact می‌تواند برای اجرای سناریوی تعریف‌شده در سیستم HDL تنظیم شود. این قابلیت امکان اجرای یک مجموعه فرمان هوشمند از طریق کلید یا کنتاکت فیزیکی را فراهم می‌کند.

اجرای Sequence

Sequence نیز در فهرست Control Targetهای MS24.232 قرار دارد.

به این ترتیب می‌توان ورودی موردنظر را برای اجرای Sequence تعریف‌شده در سیستم پیکربندی کرد و فرمان‌های ترتیبی سیستم را از طریق یک Dry Contact فراخوانی کرد.

کنترل روشنایی تک‌کانال

Single Channel Lighting Control یکی دیگر از Targetهای پشتیبانی‌شده است.

با استفاده از این قابلیت می‌توان یک ورودی Dry Contact را برای ارسال فرمان به کانال روشنایی تعریف‌شده در سیستم هوشمند HDL تنظیم کرد.

ماژول MS24.232 مستقیماً بار روشنایی را تغذیه یا قطع و وصل نمی‌کند و اجرای فرمان توسط تجهیزات خروجی سیستم انجام می‌شود.

کنترل پرده

Curtain Control نیز توسط این ماژول پشتیبانی می‌شود.

این قابلیت امکان استفاده از کلید فیزیکی یا کنتاکت خشک برای ارسال فرمان‌های مربوط به سیستم پرده هوشمند را فراهم می‌کند.

خود MS24.232 خروجی موتور پرده ندارد و در این کاربرد نقش ماژول ورودی فرمان را ایفا می‌کند.

Broadcast Scene و Broadcast Channel

در فهرست Control Targetهای دستگاه، Broadcast Scene و Broadcast Channel نیز وجود دارند.

این قابلیت‌ها امکان اختصاص فرمان‌های Broadcast سیستم HDL به ورودی‌های Dry Contact را فراهم می‌کنند.

Panel Control

MS24.232 از Panel Control نیز به‌عنوان یکی از Targetهای قابل تنظیم پشتیبانی می‌کند.

بنابراین ورودی‌های فیزیکی دستگاه می‌توانند در ساختارهای کنترلی مرتبط با پنل‌های سیستم HDL نیز مورد استفاده قرار گیرند.

قابلیت Security

این ماژول از Security Function پشتیبانی می‌کند.

طبق دیتاشیت، برای استفاده از قابلیت امنیتی باید MS24.232 همراه با Security Module استفاده شود.

بنابراین این محصول به‌تنهایی یک ماژول امنیتی مستقل محسوب نمی‌شود.

ارتباط HDL Buspro

ارتباط MS24.232 با سیستم هوشمند از طریق HDL Buspro انجام می‌شود.

تغذیه Buspro دستگاه بین 12 تا 30 ولت DC است و مصرف آن در ولتاژ 24V DC برابر 12mA اعلام شده است.

برای کابل‌کشی Buspro می‌توان از CAT5E یا کابل HDL Buspro/KNX استفاده کرد و روش اتصال به‌صورت Series یا Hand-in-Hand در دیتاشیت ذکر شده است.

کابل Dry Contact تا ۲۰ متر

برای سیم‌کشی ورودی‌های Dry Contact، سازنده استفاده از کابل شیلددار را توصیه کرده است.

طول کابل سیگنال Dry Contact باید کمتر از ۲۰ متر باشد. این موضوع در جانمایی تابلو، کلیدها و تجهیزات متصل به ورودی‌های دستگاه اهمیت دارد.

ارتقای آنلاین از طریق Buspro

HDL MS24.232 از Online Upgrade از طریق Buspro پشتیبانی می‌کند.

همچنین نشانگر و بخش تنظیم دستگاه امکان دسترسی به آدرس ماژول را فراهم می‌کند. طبق توضیح صفحه دوم دیتاشیت، با نگه‌داشتن بخش مربوطه به مدت ۳ ثانیه می‌توان آدرس ماژول را از طریق نرم‌افزار HDL Buspro خواند و تغییر داد.

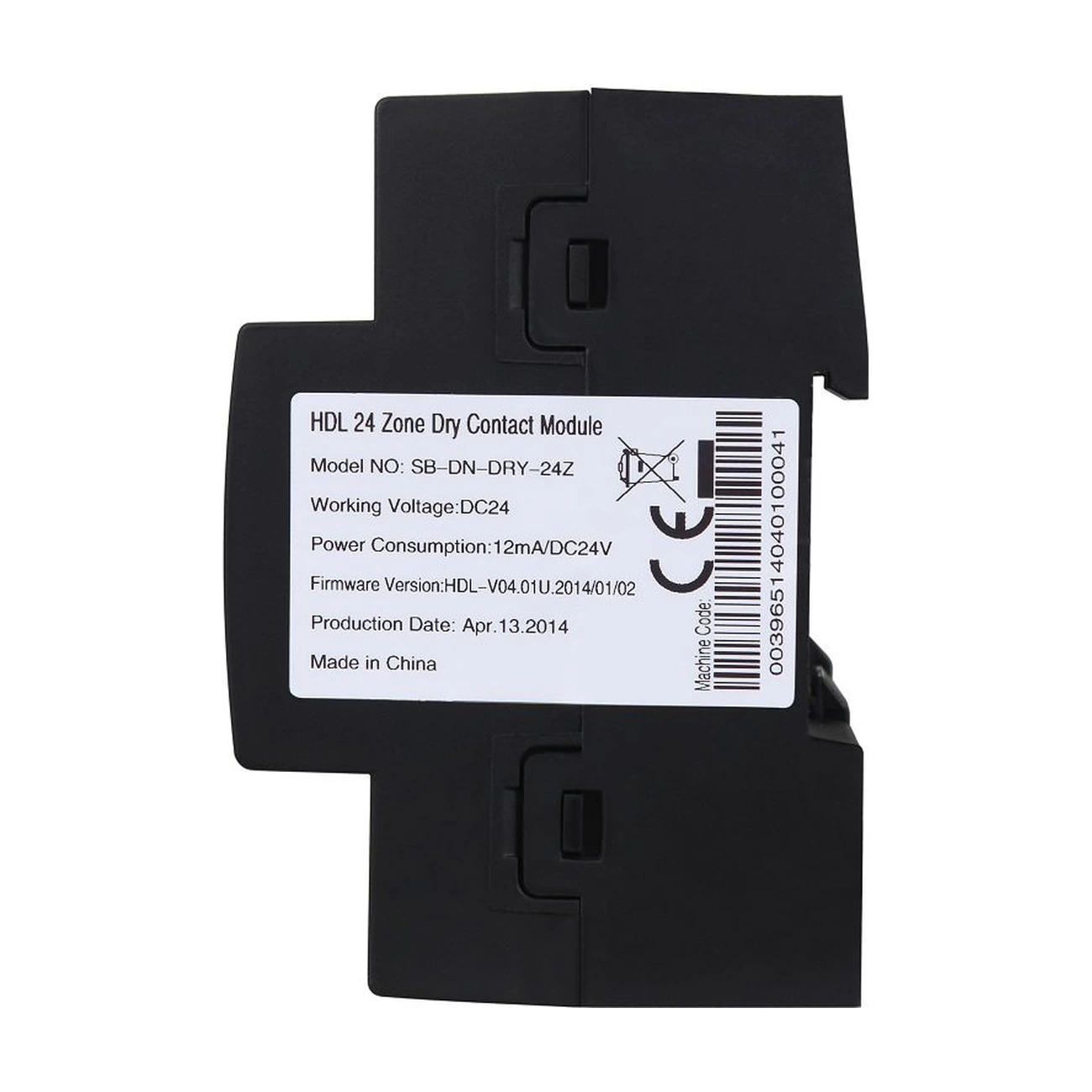

طراحی و نصب

ماژول Dry Contact بیست و چهار کانال HDL مدل MS24.232 برای نصب داخل تابلو طراحی شده است.

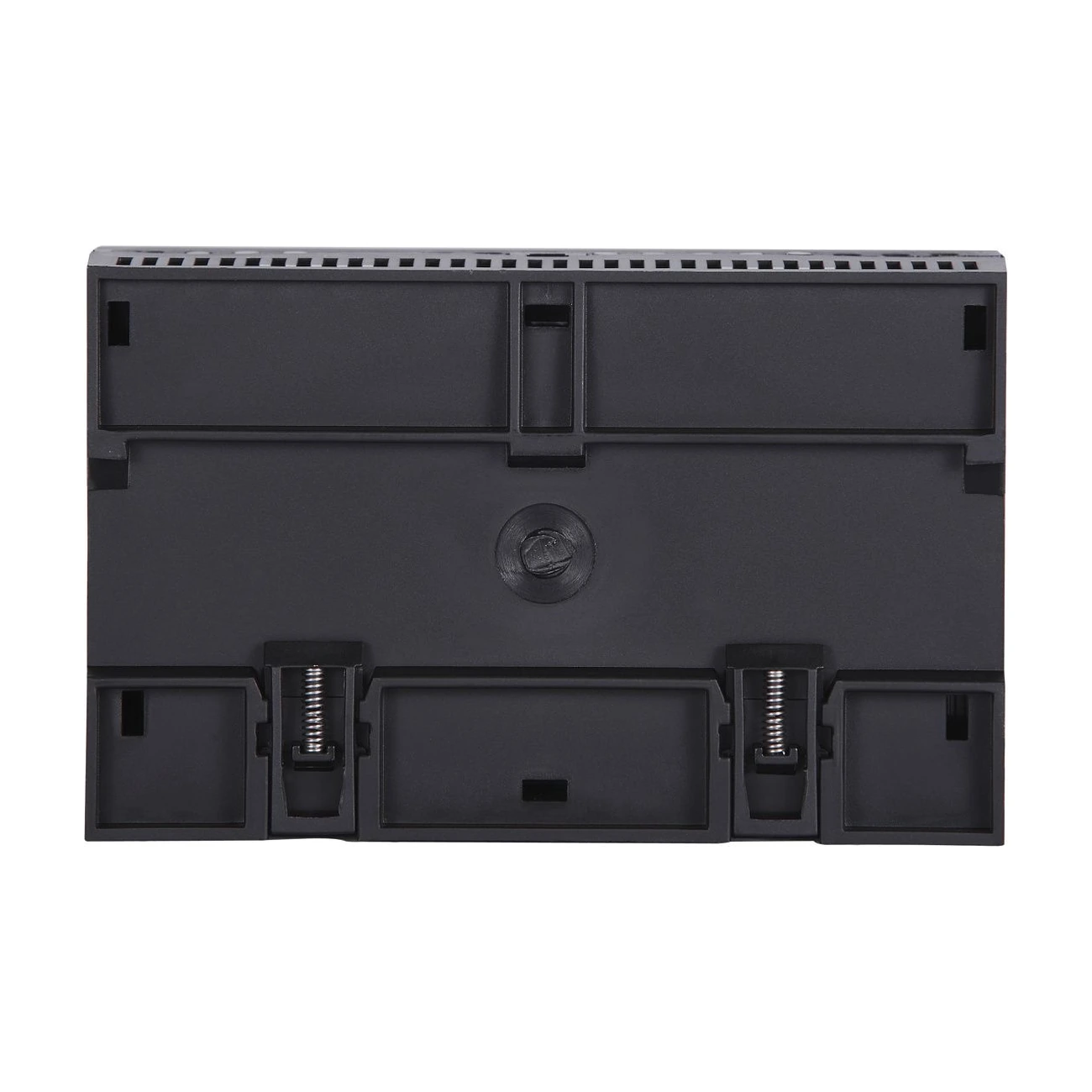

ابعاد دستگاه ۱۴۴ × ۹۰ × ۶۶ میلی‌متر است و روی ریل DIN استاندارد ۳۵ میلی‌متری نصب می‌شود. وزن خالص آن ۳۷۳ گرم و جنس بدنه ABS و PC است.

درجه حفاظت IP20 برای دستگاه اعلام شده است.

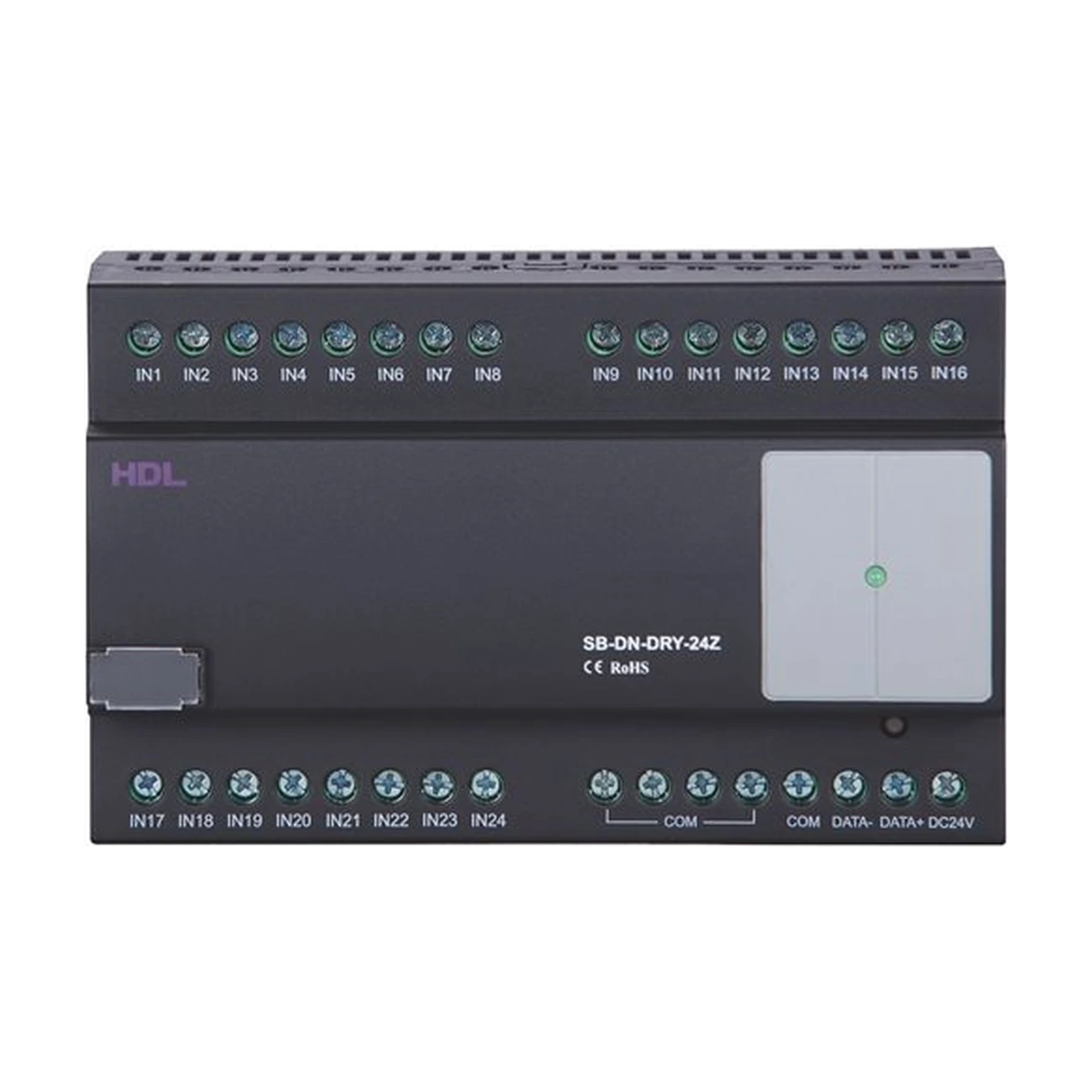

دیاگرام صفحه دوم دیتاشیت، نمای جلو و جانبی ماژول را همراه با ۲۴ ورودی Dry Contact و رابط HDL Buspro نشان می‌دهد. در زمان نصب، برق AC نباید به سیم Dry Contact یا Buspro وارد شود و حداکثر گشتاور بستن پیچ‌ها نیز ۰٫۴ نیوتن‌متر اعلام شده است.

کاربردهای ماژول Dry Contact بیست و چهار کانال HDL

ماژول Dry Contact بیست و چهار کانال HDL مدل MS24.232 برای پروژه‌هایی مناسب است که تعداد زیادی کلید مکانیکی، سنسور یا تجهیز دارای خروجی کنتاکت خشک باید به سیستم HDL Buspro متصل شوند.

۲۴ ورودی دستگاه امکان متمرکزکردن تعداد زیادی فرمان فیزیکی در یک ماژول تابلویی را فراهم می‌کنند. هر ورودی می‌تواند بر اساس ساختار پروژه برای عملکردهایی مانند Scene، Sequence، کنترل روشنایی، پرده و سایر Control Targetهای پشتیبانی‌شده تنظیم شود.

این محصول یک ماژول ورودی است و خروجی قدرت برای اتصال مستقیم بار ندارد. بنابراین فرمان دریافت‌شده از Dry Contact از طریق سیستم Buspro به تجهیزات کنترلی مربوطه ارسال می‌شود.
