سنسور هفت‌کاره هوشمند HDL مدل MSP07M.4C

سنسور هفت‌کاره HDL مدل MSP07M.4C یک سنسور سقفی چندمنظوره برای تشخیص حرکت، اندازه‌گیری روشنایی و اجرای فرمان‌های کنترلی در ساختمان هوشمند است. این محصول از حسگر مادون قرمز غیرفعال (PIR)، حسگر نور، دو ورودی کنتاکت خشک و قابلیت‌های منطقی داخلی بهره می‌برد و مستقیماً به شبکه HDL Buspro متصل می‌شود.

سنسور هفت‌کاره HDL با ترکیب اطلاعات حرکت و نور محیط، امکان تعریف سناریوهای کنترلی متناسب با شرایط فضا را فراهم می‌کند. پشتیبانی از ۲۴ بلوک منطقی، حالت امنیتی HDL-Security و عملکرد روشنایی ثابت از قابلیت‌های این مدل است.

ویژگی‌های سنسور هفت‌کاره HDL

تشخیص حرکت با فناوری PIR

سنسور هفت‌کاره HDL از فناوری مادون قرمز غیرفعال برای تشخیص حرکت استفاده می‌کند. محدوده پوشش اعلام‌شده در ارتفاع نصب ۳ متر، دایره‌ای با قطر ۸ متر و شعاع ۴ متر است.

حساسیت تشخیص حرکت در ۱۰ سطح قابل تنظیم است تا عملکرد سنسور با شرایط محیط و محدوده موردنظر هماهنگ شود.

این مدل برای تشخیص حرکت طراحی شده است و قابلیت تشخیص تنفس یا حضور فرد کاملاً بی‌حرکت در دیتاشیت آن اعلام نشده است.

حسگر روشنایی و قابلیت Constant LUX

حسگر نور داخلی، روشنایی محیط را در محدوده صفر تا ۵۰۰ لوکس اندازه‌گیری می‌کند.

قابلیت Constant LUX نیز در دیتاشیت این مدل معرفی شده است. این ویژگی برای استفاده از اطلاعات روشنایی در منطق کنترل نور ساختمان کاربرد دارد و می‌تواند در کنار تجهیزات کنترلی سازگار به حفظ سطح روشنایی موردنظر کمک کند.

دو ورودی کنتاکت خشک

این محصول دارای دو ورودی کنتاکت خشک است که امکان دریافت وضعیت از تجهیزات و کلیدهای سازگار را فراهم می‌کنند.

وضعیت این ورودی‌ها می‌تواند در کنار اطلاعات حسگر حرکت و روشنایی، به‌عنوان شرط اجرای فرمان در سیستم هوشمند استفاده شود.

ارتباط مستقیم با HDL Buspro

سنسور MSP07M.4C از شبکه HDL Buspro پشتیبانی می‌کند و با ولتاژ ۱۸ تا ۳۰ ولت DC از طریق باس تغذیه می‌شود.

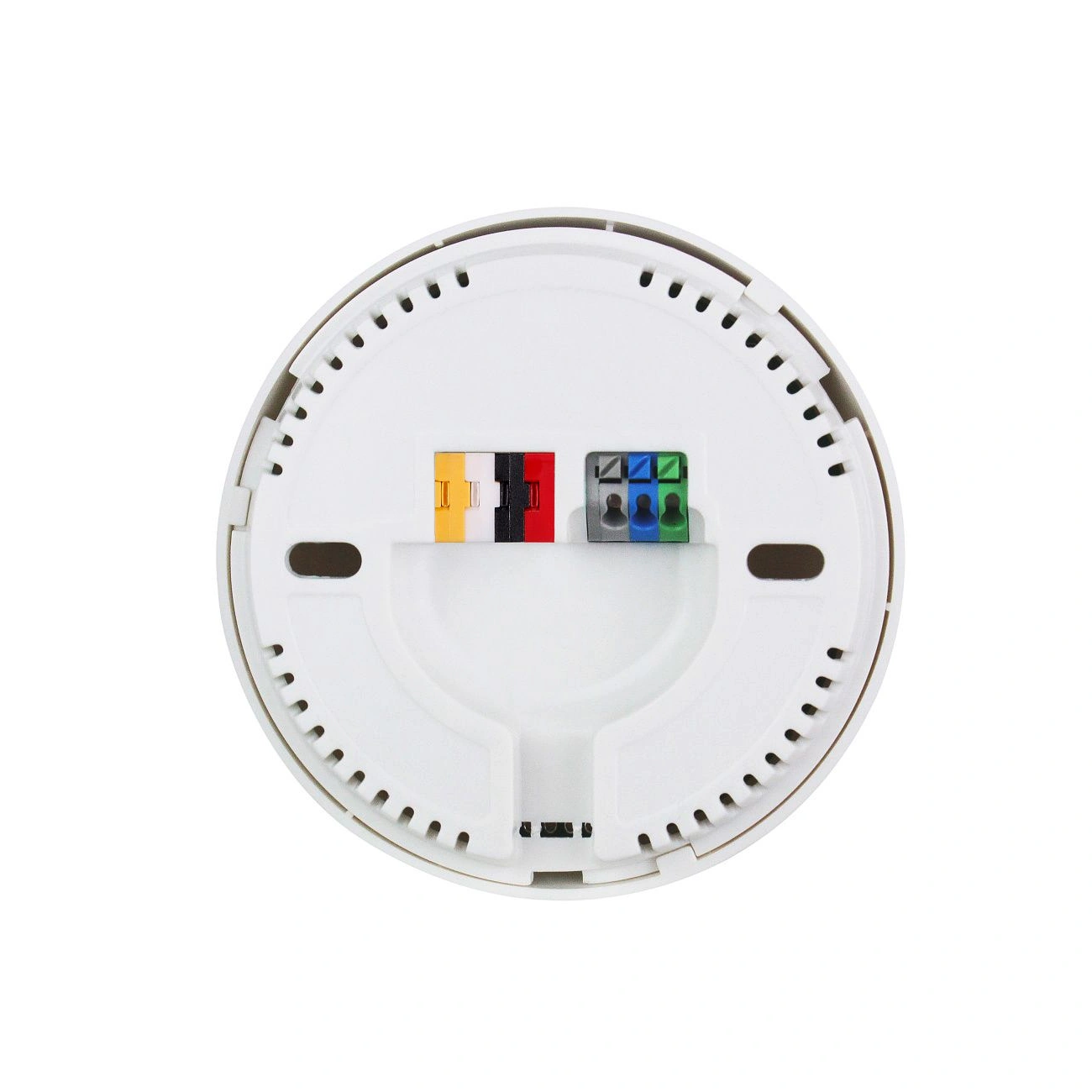

برای سیم‌کشی، کابل HDL Buspro/KNX معرفی شده و روش اتصال تجهیزات به‌صورت سری یا Hand-in-Hand است. امکان به‌روزرسانی دستگاه از طریق شبکه Buspro نیز وجود دارد.

منطق‌های کنترلی و حالت امنیتی

سنسور هفت‌کاره HDL دارای ۲۴ بلوک منطقی است و از روابط AND و OR پشتیبانی می‌کند.

وضعیت درست و نادرست هر منطق می‌تواند اهداف کنترلی جداگانه‌ای را فعال کند. همچنین امکان استفاده از حداکثر ۱۰ بلوک منطقی برای تحریک هدف کنترلی در دیتاشیت اعلام شده است.

شماره کلیدهای عمومی در محدوده ۲۰۱ تا ۲۴۸ قرار دارد و هر منطق از دو شماره کلید عمومی پشتیبانی می‌کند. زمان خاموشی خودکار کلید عمومی نیز بین ۱ تا ۳۶۰۰ ثانیه قابل تنظیم است.

این محصول از حالت امنیتی HDL-Security پشتیبانی می‌کند و می‌تواند در سناریوهای حفاظتی تعریف‌شده در سیستم Buspro مورد استفاده قرار گیرد.

طراحی، نصب و تنظیم محدوده پوشش

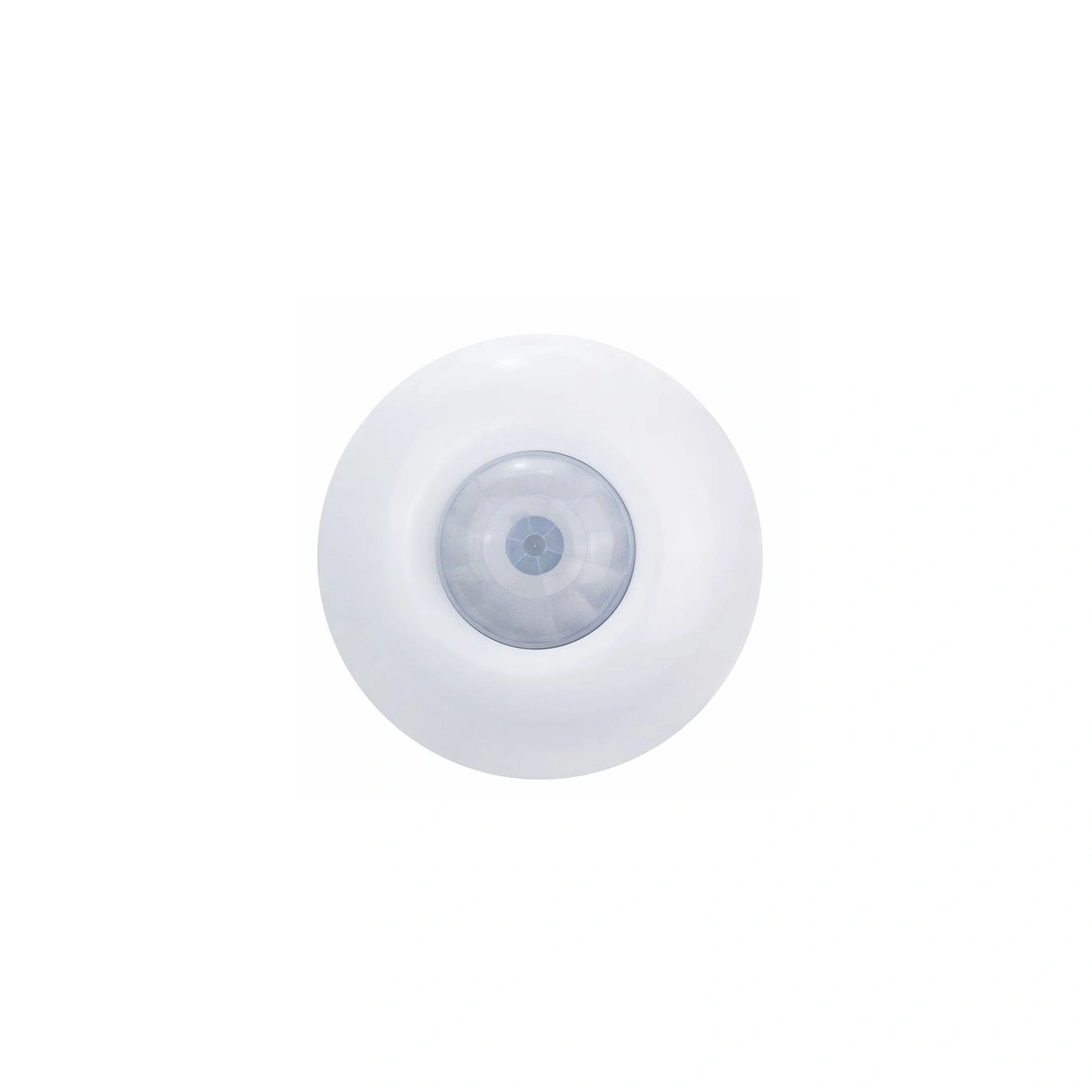

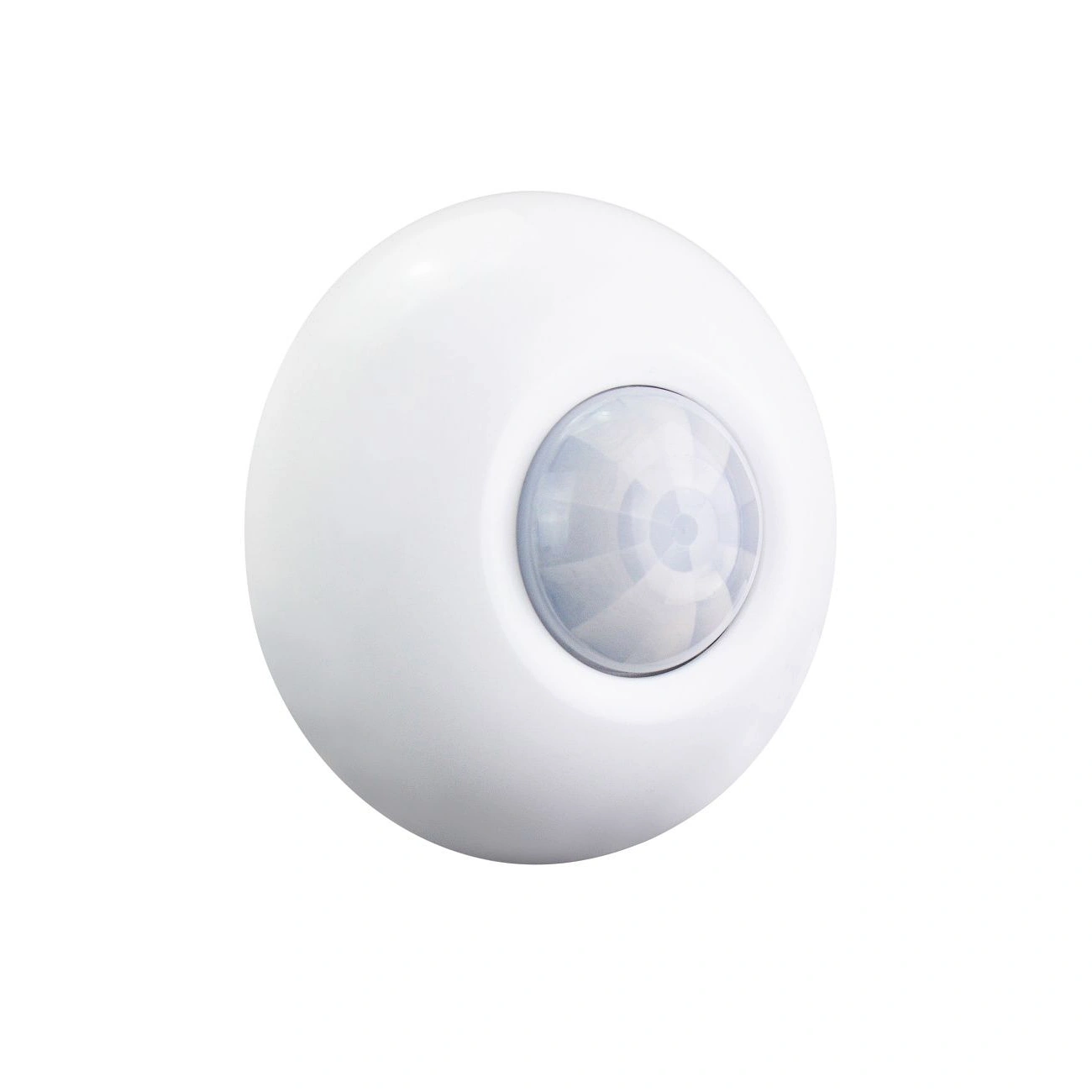

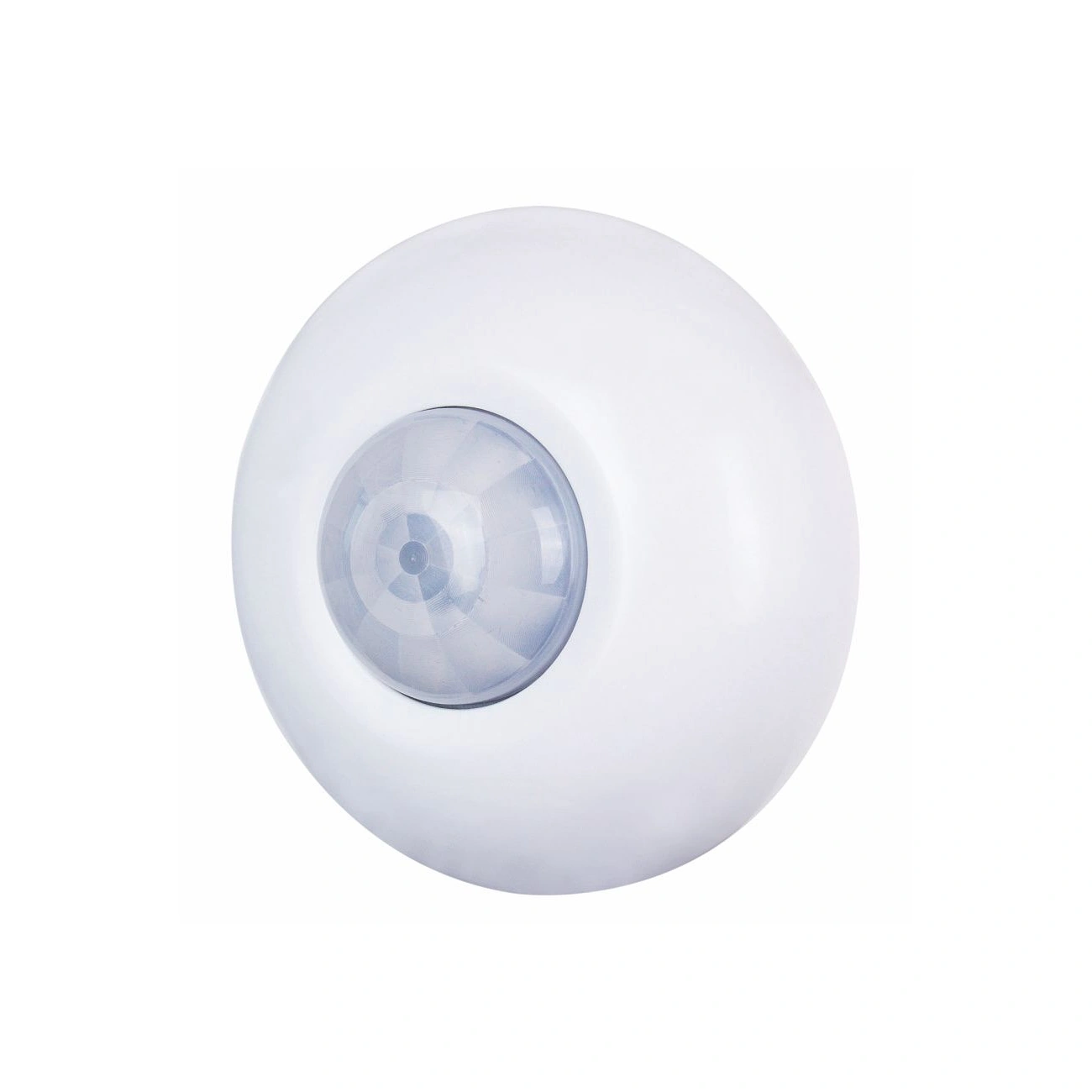

سنسور MSP07M.4C دارای بدنه گرد سفید از جنس ABS است و برای نصب سقفی در محیط داخلی طراحی شده است.

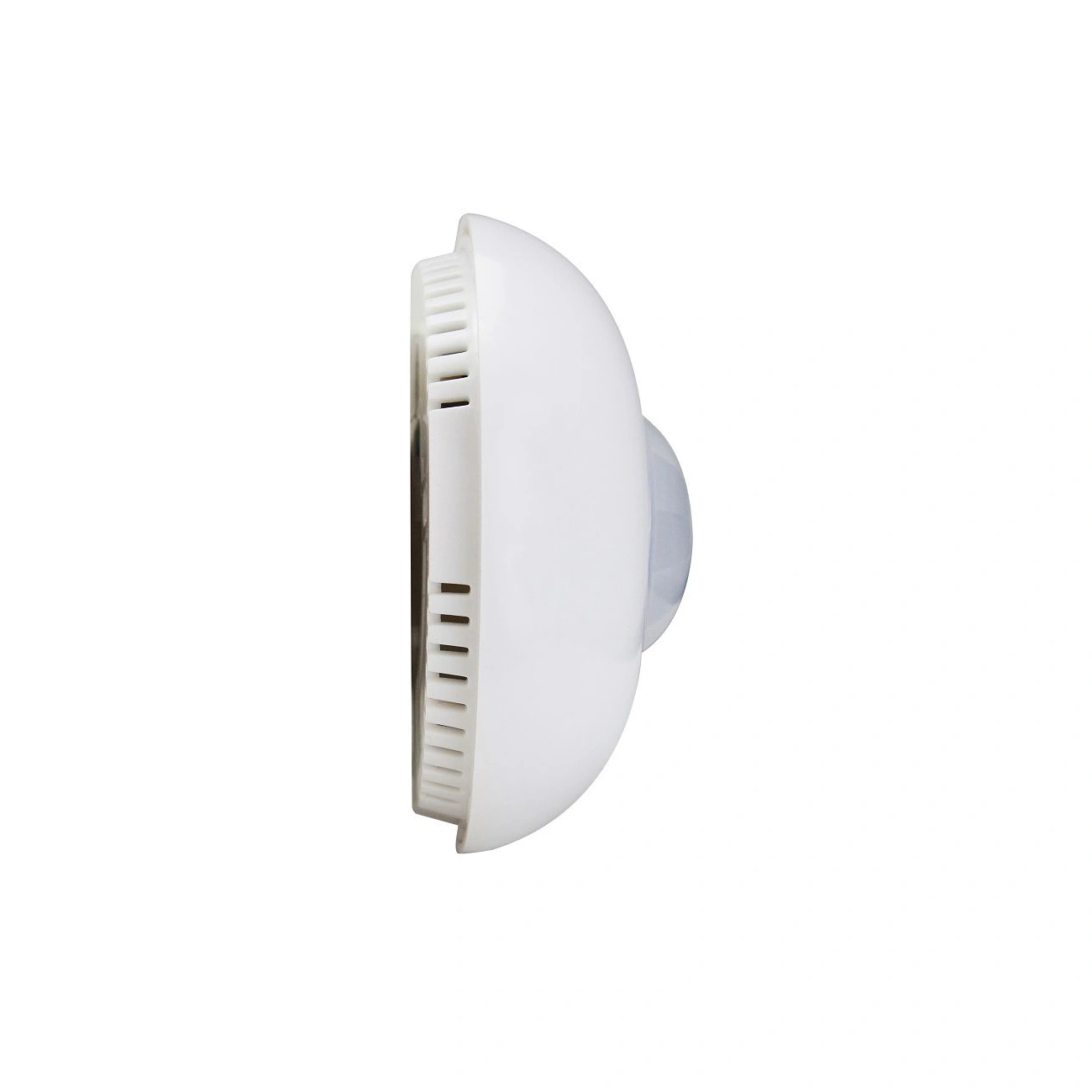

قطر بدنه ۸۴ میلی‌متر و ضخامت آن ۳۷٫۵ میلی‌متر است. درجه حفاظت IP20 نیز برای این محصول اعلام شده است.

طبق نقشه صفحه دوم دیتاشیت، سنسور دارای لنز فرنل و قطعات پوشاننده زاویه تشخیص است. با برداشتن بخش‌هایی از این پوشش می‌توان محدوده تشخیص را متناسب با محل نصب بازتر یا محدودتر کرد.

نشانگر دستگاه در وضعیت عملکرد عادی آبی است و هنگام تشخیص حرکت به رنگ قرمز تغییر می‌کند. تنظیم نشانگر و تغییر آدرس دستگاه از طریق نرم‌افزار HDL Buspro Setup Tool انجام می‌شود.

کاربردهای سنسور هفت‌کاره HDL

سنسور هفت‌کاره HDL برای تشخیص حرکت و مدیریت روشنایی در فضاهای داخلی ساختمان‌های مسکونی، اداری و تجاری کاربرد دارد.

با استفاده از حسگر PIR، داده‌های روشنایی و ورودی‌های کنتاکت خشک می‌توان منطق‌هایی برای کنترل تجهیزات سازگار تعریف کرد. قابلیت Constant LUX نیز امکان استفاده از سنجش نور در سناریوهای روشنایی هوشمند را فراهم می‌کند.
