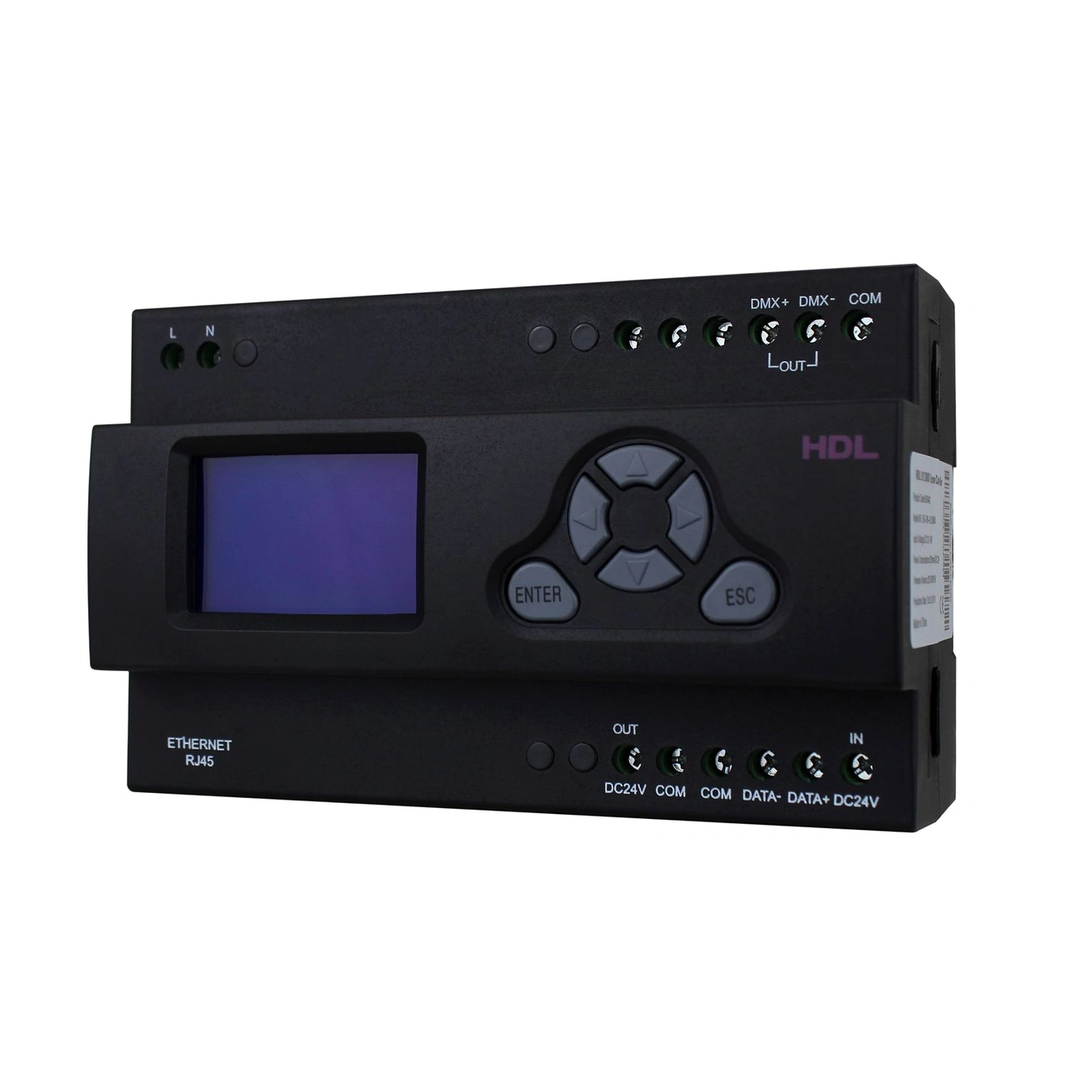

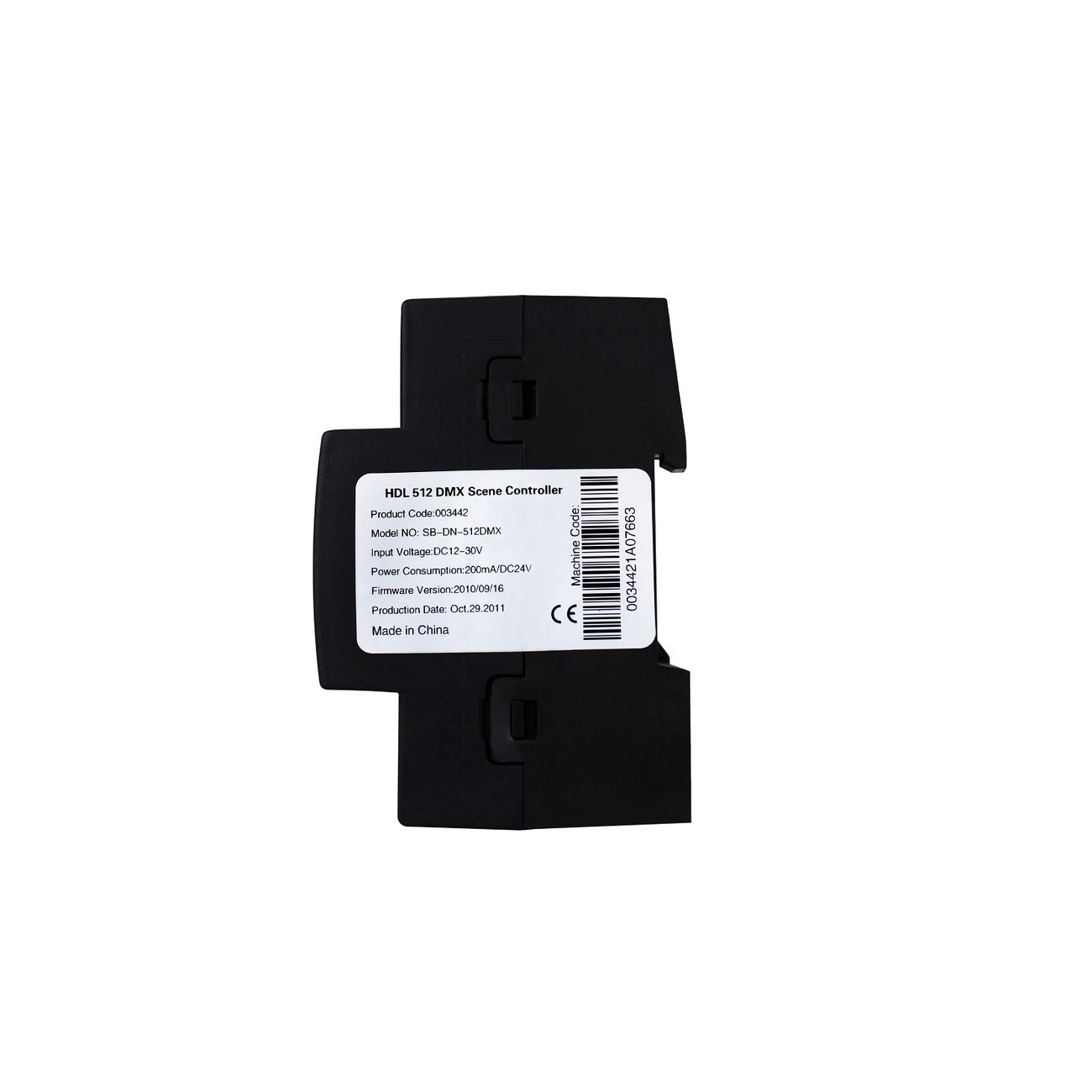

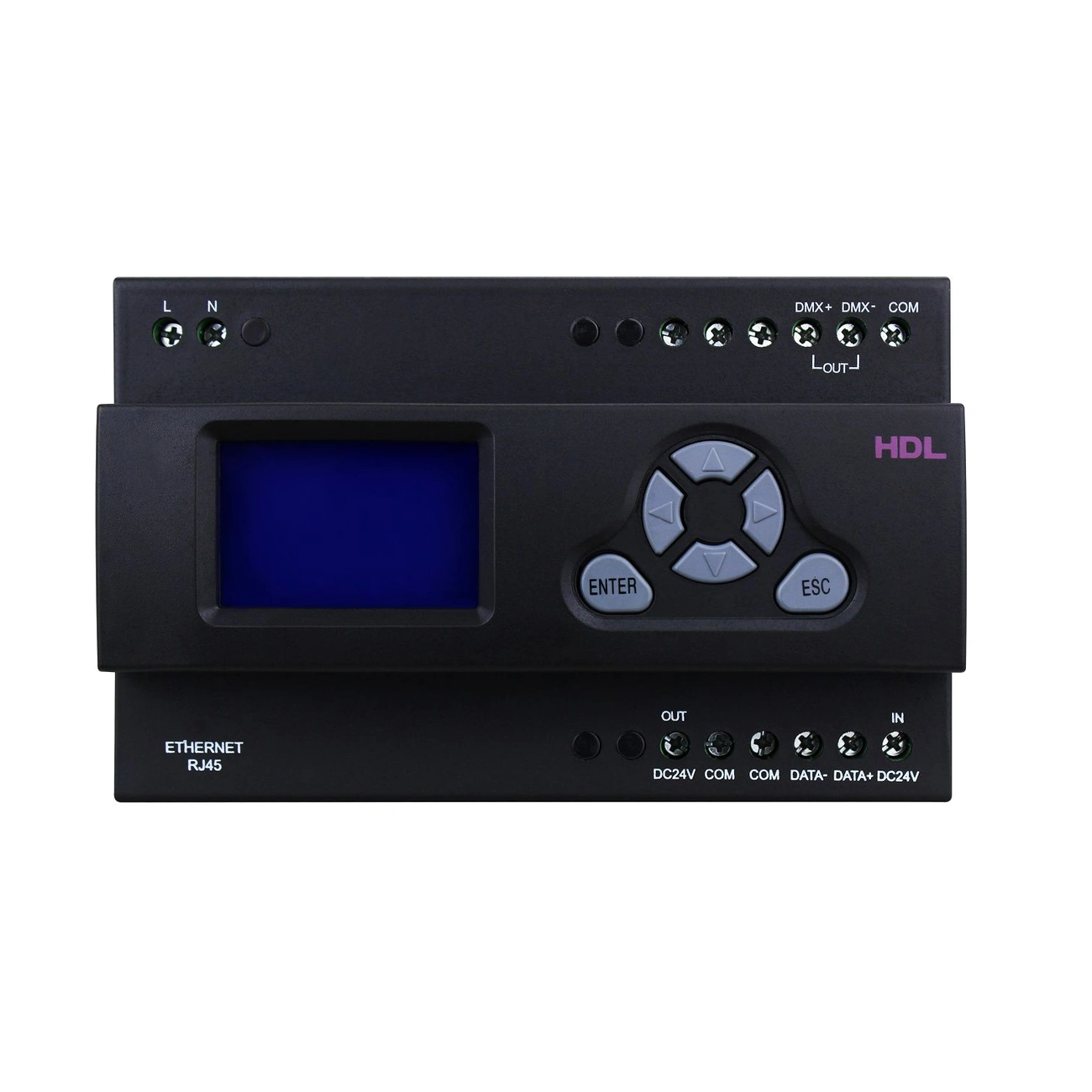

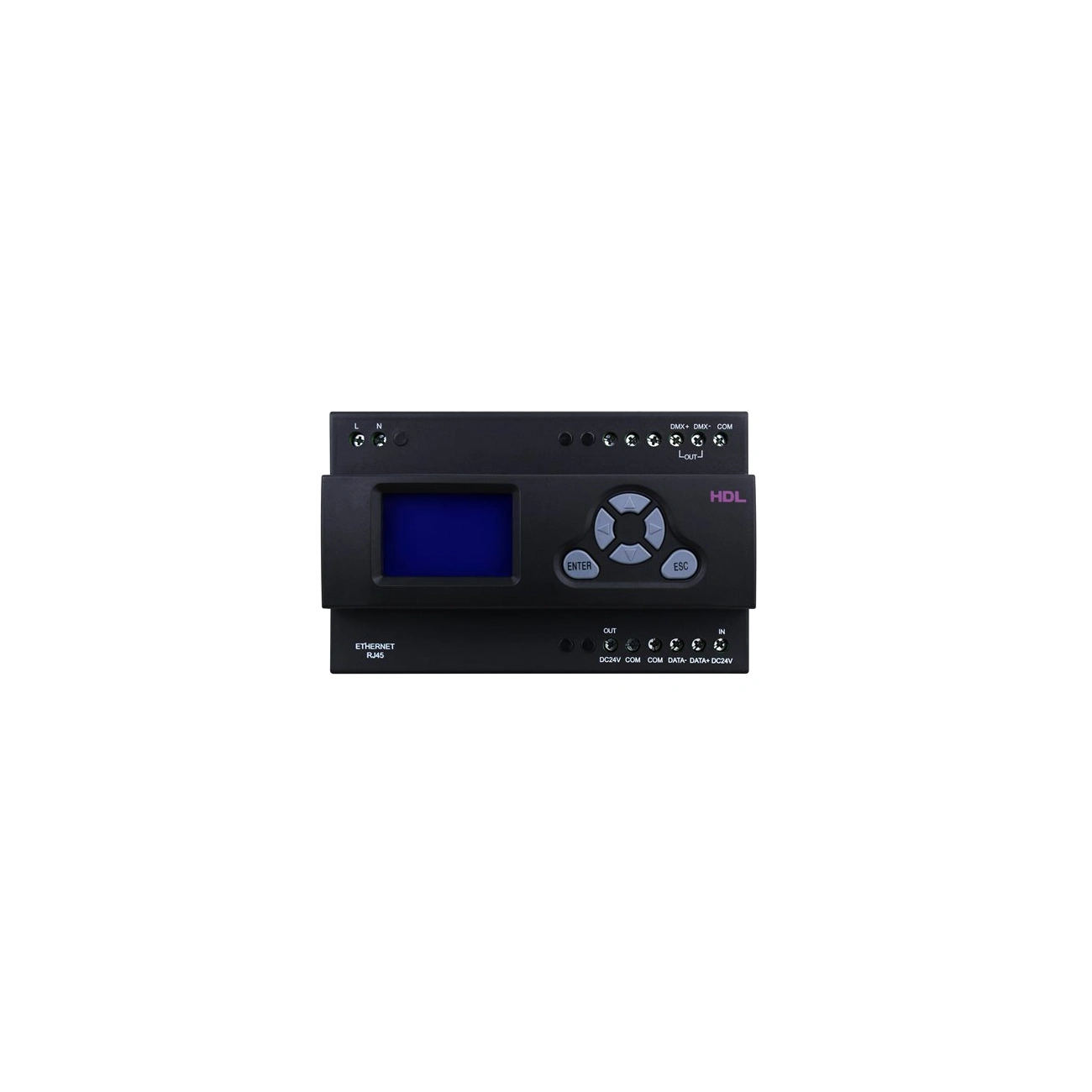

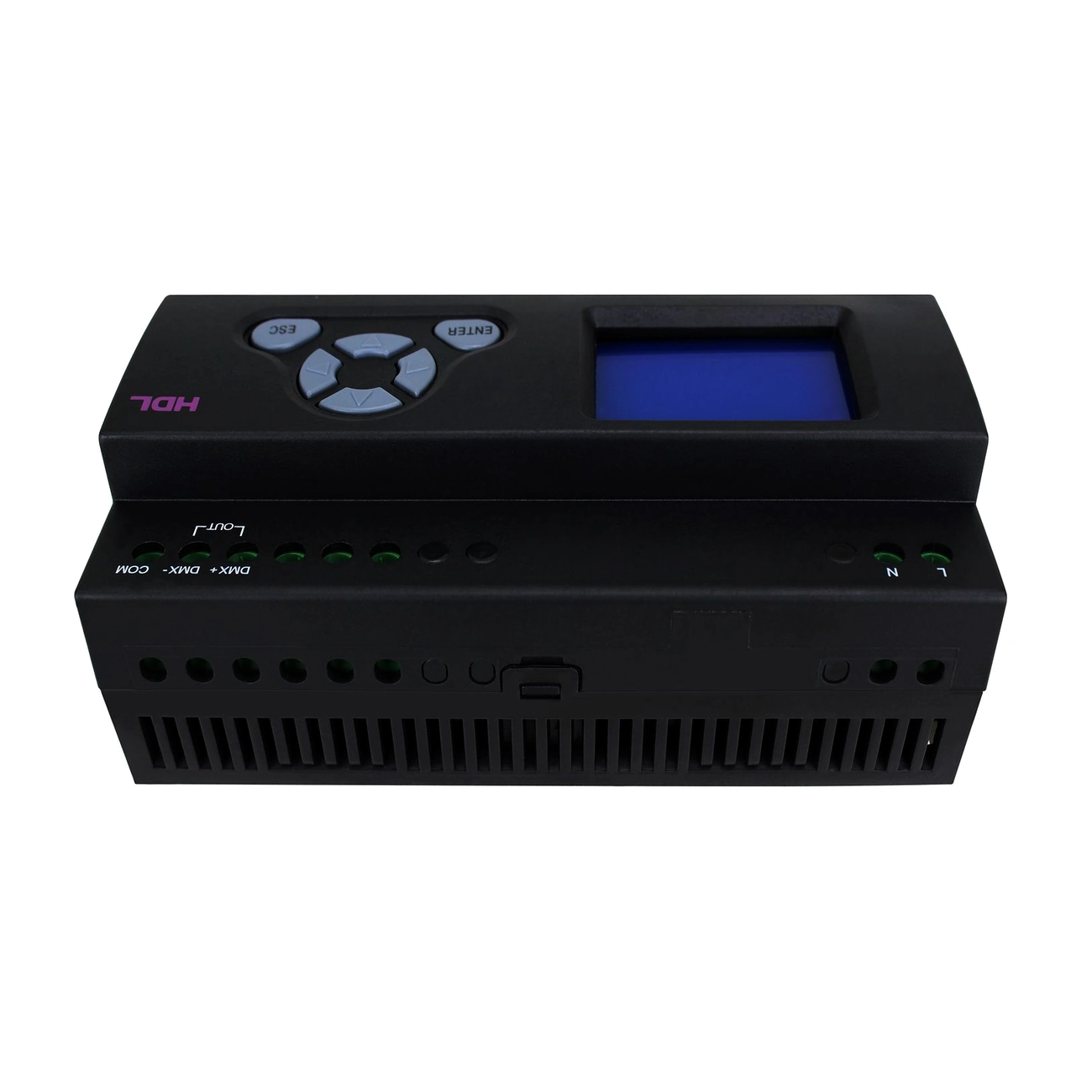

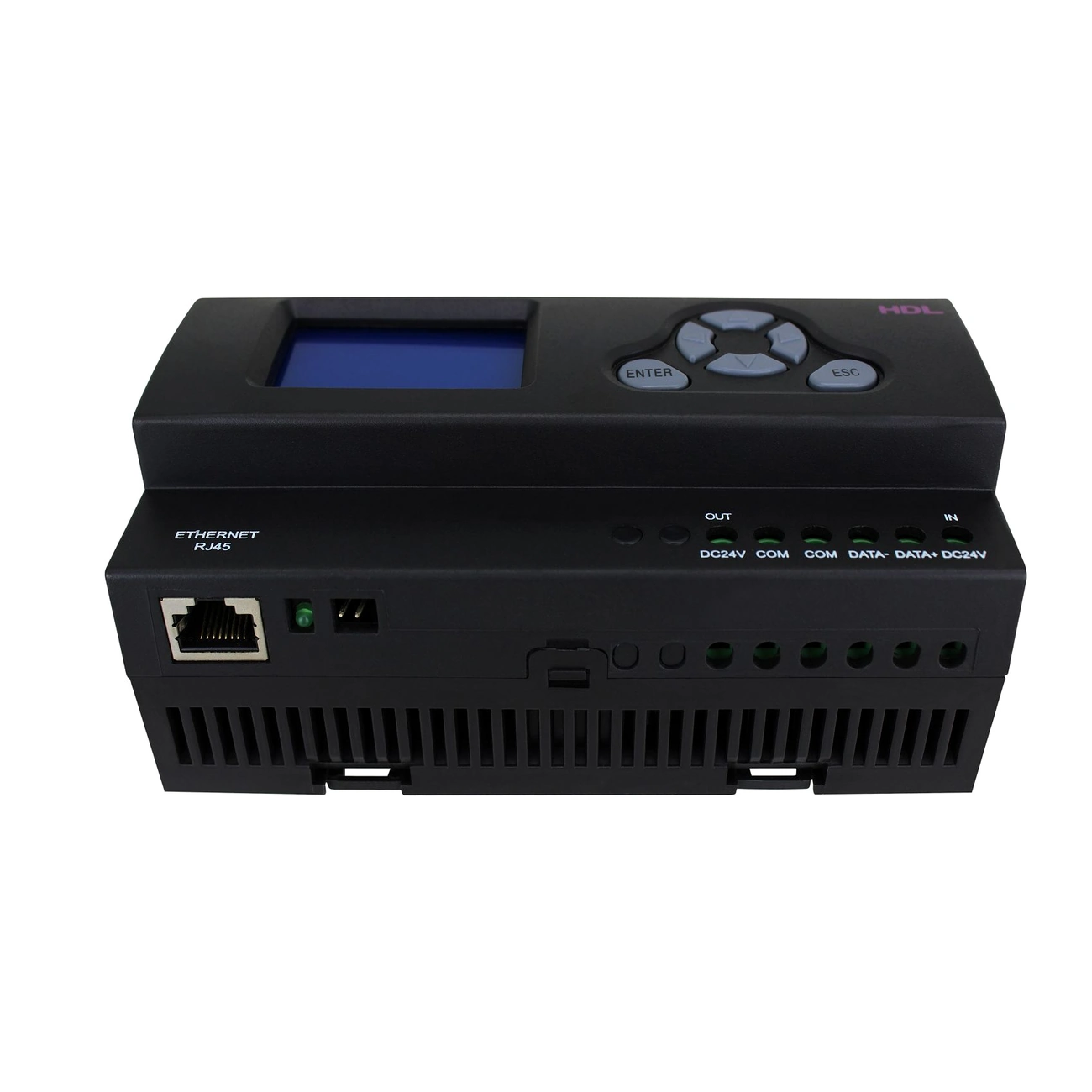

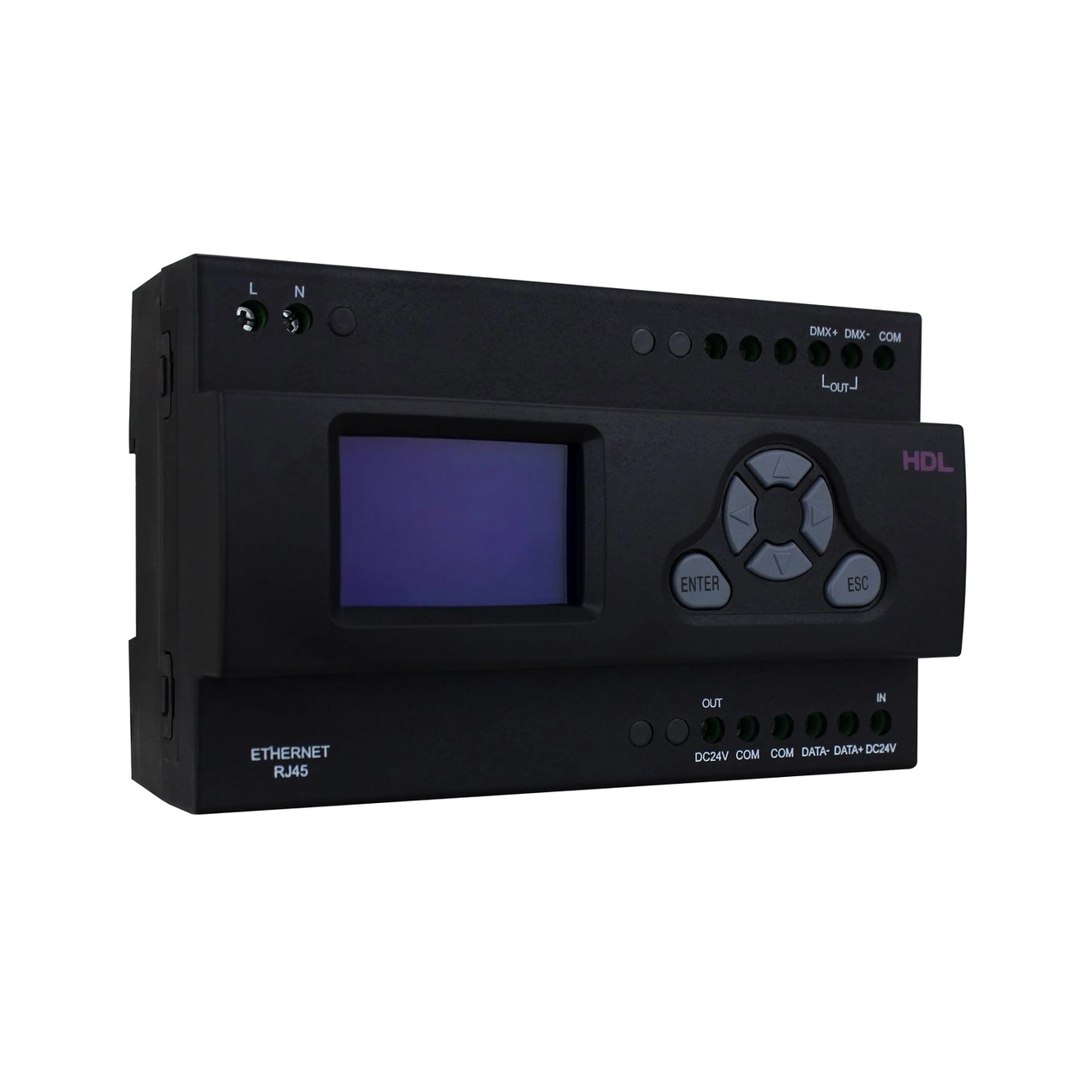

کنترلر DMX512 هوشمند HDL مدل MD512 DMX.232

کنترلر DMX512 هوشمند HDL مدل MD512 DMX.232

کنترلر DMX512 هوشمند HDL مدل MD512 DMX.232 یک کنترلر حرفه‌ای برای مدیریت سیستم‌های نورپردازی مبتنی بر DMX512 است. این مدل امکان پیکربندی تا ۵۱۲ مدار DMX را فراهم کرده و برای کنترل تجهیزات نورپردازی مانند چراغ‌های RGB و RGBW از طریق Decoderهای DMX طراحی شده است. ارتباط شبکه برای پیکربندی، تعریف کانال‌ها، Zone و Scene در نظر گرفته شده و پس از تنظیم نیز امکان کنترل از طریق سیستم HDL Buspro وجود دارد.

کنترلر DMX512 هوشمند HDL از انتقال سیگنال DMX512 مبتنی بر RS485 استفاده می‌کند. در پروژه‌های بزرگ می‌توان با استفاده از DMX Signal Amplifier محدودیت فاصله یا تعداد Decoderها را مدیریت کرد. قابلیت تعریف Patch List، اختصاص مدارها به Zone و Scene و کنترل مستقیم حداکثر ۲۴۰ کانال از ویژگی‌های مهمی هستند که در راهنمای تنظیمات این مدل ذکر شده‌اند.

ویژگی‌های کنترلر DMX512 هوشمند HDL

مدیریت ساختار DMX تا ۵۱۲ مدار

راهنمای تنظیمات MD512 DMX.232 به ساختار ۵۱۲ مدار DMX اشاره می‌کند.

به دلیل حجم بالای اطلاعات کنترلی و Feedback در هنگام ویرایش ۵۱۲ مدار، سازنده برای مرحله Configuration استفاده از ارتباط شبکه را در نظر گرفته است.

این عدد نباید با تعداد تجهیزات فیزیکی متصل به خط DMX یکسان در نظر گرفته شود؛ هر تجهیز یا Decoder می‌تواند بسته به نوع بار، چند آدرس DMX را مصرف کند.

کنترل مستقیم حداکثر ۲۴۰ کانال

طبق Note 2 راهنمای سازنده، حداکثر شماره کانالی که می‌توان به‌صورت Single Channel Control مدیریت کرد، ۲۴۰ است.

برای کانال‌های باقی‌مانده باید کنترل از طریق Scene پیکربندی شود.

بنابراین وجود ساختار ۵۱۲ مدار به معنی امکان کنترل تکی هر ۵۱۲ کانال از طریق Single Channel Control نیست.

مناسب برای سیستم‌های RGB و RGBW

در راهنما نمونه پیکربندی چراغ‌های RGB و RGBW ارائه شده است.

برای RGB، هر تجهیز سه مدار متوالی را اشغال می‌کند. به همین دلیل در مثال سازنده، آدرس Decoder اول ۱، Decoder دوم ۴ و Decoder سوم ۷ در نظر گرفته شده است.

برای RGBW نیز چهار کانال برای هر Decoder موردنیاز است و نمونه آدرس‌دهی ارائه‌شده در راهنما به‌ترتیب ۱، ۵، ۹ و ۱۳ است.

تعریف Patch List

یکی از مراحل اصلی راه‌اندازی MD512 DMX.232 ایجاد Patch List است.

پس از Initialize کردن Patch List، آدرس Dial روی Decoder باید با آدرس تعریف‌شده در Patch List هماهنگ شود.

پس از تأیید مدارها می‌توان آن‌ها را به Zone اختصاص داد و سپس تنظیمات Scene موردنظر را انجام داد.

این ساختار امکان سازمان‌دهی کانال‌های DMX بر اساس تجهیزات و نواحی مختلف پروژه را فراهم می‌کند.

تعریف Zone و Scene

پس از شناسایی و تست صحیح مدارهای DMX، کانال‌ها می‌توانند به Zone اختصاص داده شوند و سپس در Sceneهای موردنظر قرار گیرند.

به این ترتیب کنترل سیستم تنها به روشن و خاموش‌کردن مستقیم کانال‌ها محدود نیست و مدارهای مختلف را می‌توان در قالب سناریوهای نورپردازی سازمان‌دهی کرد.

برای کانال‌هایی که امکان Single Channel Control ندارند نیز راهنمای سازنده استفاده از Scene را توصیه می‌کند.

ارتباط شبکه برای Configuration

طبق راهنما، به دلیل حجم بالای داده‌های کنترل و Feedback هنگام ویرایش ۵۱۲ مدار، Configuration دستگاه از طریق ارتباط شبکه انجام می‌شود.

برای راه‌اندازی، کامپیوتر و کنترلر باید در یک Network Segment قرار داشته باشند تا نرم‌افزار Buspro بتواند دستگاه را به‌صورت Online پیدا کند.

آدرس IP فعلی کنترلر نیز از طریق نمایشگر LCD دستگاه قابل مشاهده و تغییر است.

کنترل از طریق HDL Buspro پس از پیکربندی

پس از پایان Configuration می‌توان کابل LAN را جدا کرده و دستگاه را به Buspro متصل کرد.

طبق راهنمای سازنده، پس از تنظیم Subnet ID مناسب، می‌توان از پنل HDL برای کنترل DMX512 استفاده کرد.

در نتیجه شبکه در فرآیند Configuration نقش اصلی دارد و پس از انجام تنظیمات، کنترل سیستم می‌تواند در ساختار Buspro انجام شود.

انتقال سیگنال DMX512 بر پایه RS485

خروجی DMX512 از روش انتقال Differential Signal مبتنی بر RS485 استفاده می‌کند.

این ساختار برای انتقال فرمان‌های DMX میان کنترلر و Decoderهای متصل به خط استفاده می‌شود.

سیم‌کشی DMX باید از سایر کابل‌های جریان قوی و ضعیف جدا شده و در مسیر یا لوله مجزا اجرا شود تا احتمال تداخل سیگنال کاهش پیدا کند.

استفاده از ترمیناتور ۱۲۰ اهم

در انتهای کامل خط DMX باید یک مقاومت Terminator با مقدار ۱۲۰ اهم بین DMX+ و DMX- قرار گیرد.

این نکته در راهنمای کابل‌کشی محصول به‌صورت مشخص ذکر شده و باید هنگام اجرای خط DMX رعایت شود.

فاصله انتقال و DMX Signal Amplifier

فاصله ایده‌آل انتقال سیگنال DMX512 در این راهنما ۲۰۰ متر اعلام شده است، اما سازنده فاصله متداول در کاربردهای معمول را حدود ۳۰ تا ۴۰ متر ذکر می‌کند.

اگر فاصله بین DMX512 و Decoder بیشتر از ۴۰ متر باشد، استفاده از DMX Signal Amplifier پیشنهاد شده است.

همچنین در صورتی که تعداد DMX Decoderها بیشتر از ۳۲ عدد باشد، باید Signal Amplifier به سیستم اضافه شود.

کابل مناسب سیستم DMX

برای انتقال مؤثر سیگنال، راهنما استفاده از کابل شبکه Cat5، Cat7 یا فیبر نوری را توصیه می‌کند و Cat5 را به‌عنوان گزینه رایج معرفی کرده است.

مسیر سیم‌کشی DMX نیز باید از سایر کابل‌های قدرت و سیگنال جدا باشد تا تداخل سایر سیگنال‌ها روی ارتباط DMX کاهش پیدا کند.

راه‌اندازی و تنظیم IP

برای ورود به تنظیمات دستگاه، طبق راهنما باید کلیدهای ENTER و ESC به‌صورت هم‌زمان فشرده شوند.

پس از ورود به منو، IP فعلی دستگاه از طریق نمایشگر قابل بررسی است. سپس IP کامپیوتر و کنترلر باید در یک Network Segment قرار گیرند تا نرم‌افزار Buspro بتواند دستگاه را شناسایی کند.

پس از تغییر IP از روی LCD، دستگاه با فشردن هم‌زمان کلیدهای UP، DOWN، LEFT و RIGHT راه‌اندازی مجدد می‌شود.

ساختار اتصال سیستم

دیاگرام معماری صفحه دوم راهنما، کنترلر MD512 DMX.232 را به‌عنوان Master Control در ابتدای خط DMX نمایش می‌دهد. Decoderهای DMX در ادامه خط قرار گرفته‌اند و در نمونه دیاگرام یک Signal Amplifier نیز میان Decoderها استفاده شده است.

این ساختار نشان می‌دهد که کنترلر مستقیماً جایگزین Decoder بار RGB یا RGBW نیست؛ بلکه فرمان DMX را در اختیار Decoderهای متصل قرار می‌دهد و Decoder متناسب با آدرس تعریف‌شده، بار روشنایی را کنترل می‌کند.

برای طراحی صحیح سیستم باید تعداد کانال موردنیاز هر تجهیز، آدرس Decoderها، طول خط و تعداد Decoderهای موجود در شبکه از ابتدا مشخص شوند.

کاربردهای کنترلر DMX512 هوشمند HDL

کنترلر DMX512 هوشمند HDL مدل MD512 DMX.232 برای پروژه‌های نورپردازی مبتنی بر DMX طراحی شده است؛ به‌خصوص پروژه‌هایی که تعداد زیادی مدار RGB، RGBW یا سایر تجهیزات دارای Decoder DMX باید در قالب Zone و Scene مدیریت شوند.

در مرحله راه‌اندازی، Patch List برای تطبیق کانال‌های کنترلر با آدرس Decoderها تعریف می‌شود. پس از تست مدارها می‌توان کانال‌ها را به Zone و Scene اختصاص داد و ساختار کنترلی پروژه را تکمیل کرد.

برای پروژه‌های دارای مسیر طولانی یا تعداد زیاد Decoder نیز باید ساختار خط DMX به‌درستی طراحی شود. طبق راهنمای سازنده، برای فاصله بیشتر از ۴۰ متر یا بیش از ۳۲ Decoder استفاده از DMX Signal Amplifier پیشنهاد شده است.
