کنترلر DMX هوشمند HDL مدل MC48IP-DMX.431 یک کنترلر ۴۸ کانال برای مدیریت نوارهای LED RGB، چراغ‌های RGB و سایر تجهیزات سازگار با DMX است. این ماژول از DMX512، Art-Net و HDL Net DMX پشتیبانی می‌کند و با داشتن رابط HDL Buspro و RJ45، امکان ارتباط سیستم روشنایی DMX با شبکه Ethernet و سیستم هوشمند HDL را فراهم می‌سازد.

کنترلر DMX هوشمند HDL امکان تعریف حداکثر ۴۸ ناحیه مستقل، ۹۹ سناریو برای هر ناحیه و ۹۹ Sequence را فراهم می‌کند. چهار حالت اجرای Sequence، تنظیم Thresholdهای هر کانال و قابلیت تعریف زمان‌های حفاظتی برای کانال‌ها، امکانات گسترده‌ای برای طراحی سناریوهای نورپردازی در پروژه‌های هوشمند فراهم می‌کنند.

ویژگی‌های کنترلر DMX هوشمند HDL

کنترل ۴۸ کانال DMX

HDL MC48IP-DMX.431 یک کنترلر ۴۸ کانال DMX است و امکان تعریف حداکثر ۴۸ ناحیه مستقل را فراهم می‌کند.

این ساختار برای پروژه‌هایی طراحی شده است که تجهیزات روشنایی DMX باید در نواحی مختلف سازمان‌دهی و کنترل شوند.

تعداد کانال‌های این محصول را نباید با تعداد تجهیزات فیزیکی قابل اتصال یکسان در نظر گرفت؛ دیتاشیت تعداد تجهیزات DMX متصل به باس را کمتر از ۳۲ دستگاه اعلام کرده است.

کنترل نوار LED RGB و چراغ‌های RGB

طبق دیتاشیت، این کنترلر برای مدیریت RGB LED Strip، چراغ‌های RGB و سایر تجهیزات دارای رابط DMX طراحی شده است.

بنابراین MC48IP-DMX.431 می‌تواند به‌عنوان بخش کنترلی در سیستم‌های نورپردازی مبتنی بر DMX مورد استفاده قرار گیرد.

نوع عملکرد نهایی، تعداد کانال‌های موردنیاز و قابلیت‌هایی مانند کنترل رنگ به مشخصات تجهیز DMX متصل‌شده وابسته است.

پشتیبانی از DMX512

کنترلر از پروتکل DMX512 نسخه 1990 پشتیبانی می‌کند.

خروجی DMX روی ترمینال‌های دستگاه قرار دارد و در دیاگرام سیم‌کشی صفحه دوم، ترمینال‌های COM، DATA- و DATA+ برای اتصال تجهیزات DMX مشخص شده‌اند.

برای کابل DMX نیز استفاده از کابل زوج تابیده شیلددار با طول کمتر از ۲۰۰ متر در دیتاشیت توصیه شده است.

پشتیبانی از Art-Net

MC48IP-DMX.431 از Art-Net پشتیبانی می‌کند و از طریق پورت RJ45 به شبکه Ethernet متصل می‌شود.

این قابلیت در کنار DMX امکان استفاده از زیرساخت شبکه در سیستم کنترل نور را فراهم می‌کند.

دیتاشیت جزئیات نسخه Art-Net یا قابلیت‌های پیشرفته‌تر آن را مشخص نکرده است؛ بنابراین این موارد نباید بدون مستندات تکمیلی به محصول نسبت داده شوند.

پشتیبانی از HDL Net DMX

در کنار Art-Net، پروتکل HDL Net DMX نیز توسط این کنترلر پشتیبانی می‌شود.

این ویژگی امکان استفاده از دستگاه در ساختار شبکه‌ای HDL برای مدیریت تجهیزات DMX را فراهم می‌کند.

رابط RJ45 دستگاه به‌عنوان UDP/IP Network Interface معرفی شده است.

Gateway بین HDL Buspro و Ethernet

یکی از قابلیت‌های مهم MC48IP-DMX.431 عملکرد Gateway بین HDL Buspro و Ethernet است.

این قابلیت امکان ایجاد ارتباط میان شبکه Buspro و زیرساخت Ethernet پروژه را فراهم می‌کند.

روی دستگاه رابط HDL Buspro و پورت RJ45 به‌صورت مجزا قرار گرفته‌اند و در دیاگرام صفحه دوم نیز محل هر دو اتصال مشخص شده است.

حداکثر ۴۸ ناحیه مستقل

کنترلر امکان تعریف حداکثر ۴۸ Area مستقل را فراهم می‌کند.

تفکیک سیستم به Areaهای مختلف، مدیریت نورپردازی بخش‌های مختلف پروژه را ساده‌تر می‌کند و اجازه می‌دهد سناریوهای هر ناحیه به‌صورت مستقل تنظیم شوند.

۹۹ سناریو برای هر ناحیه

برای هر Area می‌توان سناریوهای شماره ۰ تا ۹۹ را تنظیم کرد.

طبق دیتاشیت، مدت اجرای هر سناریو می‌تواند حداکثر ۶۰ دقیقه باشد.

این قابلیت برای طراحی تغییرات نورپردازی و اجرای حالت‌های مختلف در هر ناحیه قابل استفاده است.

۹۹ Sequence با چهار حالت اجرا

کنترلر DMX هوشمند HDL از مجموع ۹۹ Sequence پشتیبانی می‌کند.

برای هر Sequence چهار حالت اجرا در نظر گرفته شده است:

• Forward
• Backward
• Forward & Backward
• Random

این قابلیت امکان ایجاد توالی‌های مختلف برای اجرای سناریوهای نورپردازی را فراهم می‌کند.

تنظیم Threshold برای هر کانال

برای هر کانال سه پارامتر Threshold قابل تنظیم است:

• Low Threshold
• High Threshold
• Maximum Threshold

این تنظیمات برای تطبیق عملکرد کانال‌ها با تجهیزات مختلف در نظر گرفته شده‌اند.

دیتاشیت مقدار ثابت و عمومی برای Thresholdها مشخص نکرده است و تنظیم آن‌ها باید بر اساس تجهیزات و طراحی پروژه انجام شود.

زمان تأخیر حفاظتی روشنایی

برای هر کانال می‌توان Light Protection Delay Time را در محدوده ۰ تا ۲۵ ثانیه تنظیم کرد.

این قابلیت امکان تعریف تأخیر حفاظتی متناسب با عملکرد تجهیزات متصل را فراهم می‌کند.

تأخیر روشن‌شدن پس از خاموشی

برای هر کانال امکان تعریف Protection Delay Time برای روشن‌شدن مجدد پس از خاموشی وجود دارد.

محدوده قابل تنظیم این پارامتر از ۰ تا ۶۰ دقیقه است.

این قابلیت در پروژه‌هایی که تجهیزات متصل نباید بلافاصله پس از خاموش‌شدن دوباره فعال شوند، قابل استفاده است.

ارتباط شبکه و تنظیمات IP

کنترلر DMX هوشمند HDL دارای پورت RJ45 با رابط UDP/IP است.

تنظیمات پیش‌فرض شبکه دستگاه عبارت‌اند از:

• IP: 192.168.10.250
• Router IP: 192.168.10.1
• Port: 6000

برای تغییر IP باید کامپیوتر در همان IP Segment قرار گرفته و تنظیمات از طریق HDL Buspro Set Up Tool تغییر داده شوند.

پس از ذخیره تنظیمات جدید، دستگاه باید خاموش و دوباره روشن شود تا IP جدید فعال شود.

ارتباط HDL Buspro

MC48IP-DMX.431 مستقیماً از HDL Buspro پشتیبانی می‌کند.

برای کابل Buspro می‌توان از CAT5E یا کابل HDL Buspro/KNX استفاده کرد و روش اتصال پیشنهادی Series یا Hand-in-Hand است.

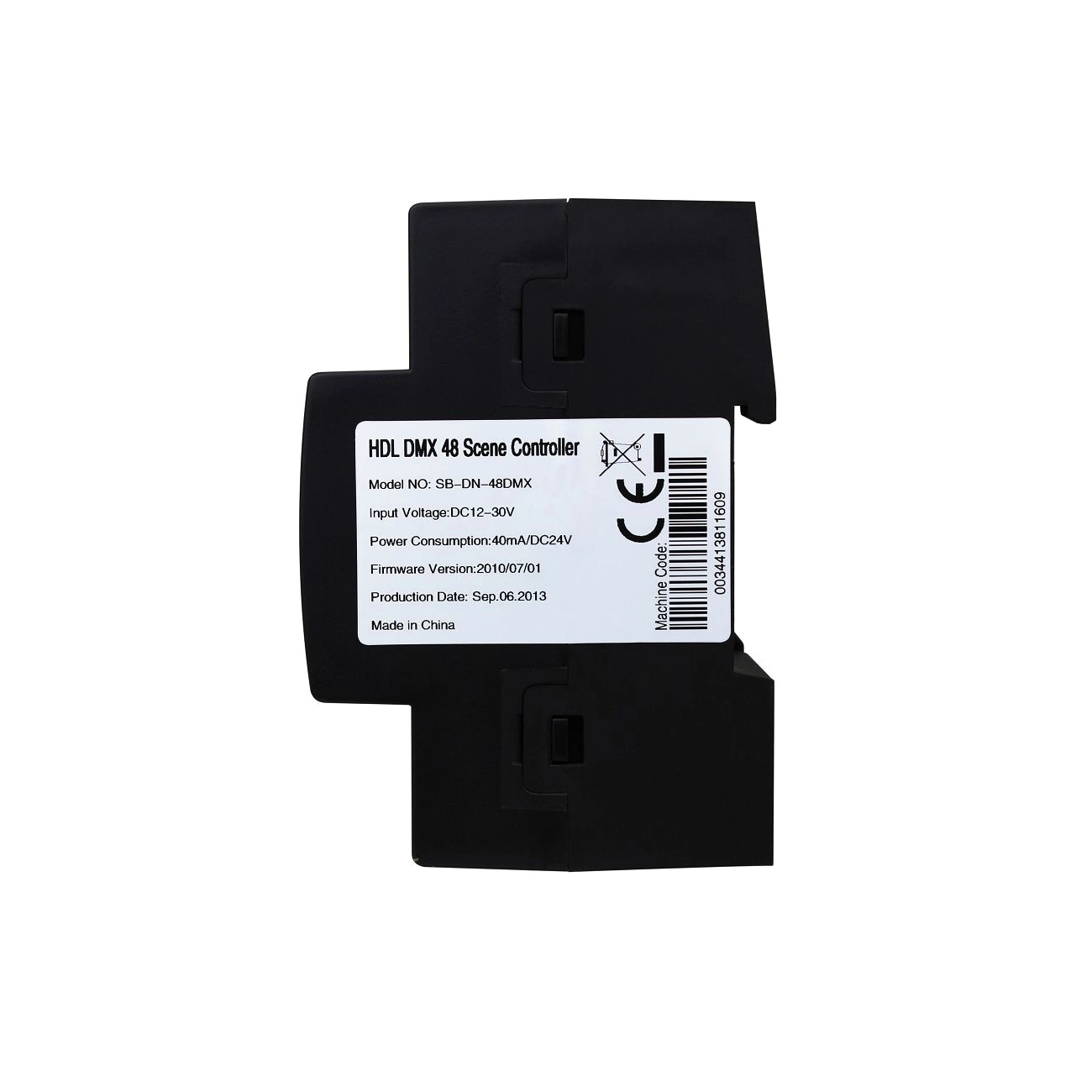

ولتاژ کاری دستگاه بین ۱۲ تا ۳۰ ولت DC و مصرف Buspro آن ۴۰ میلی‌آمپر در ۲۴ ولت DC اعلام شده است.

در دیاگرام صفحه دوم همچنین یک خروجی ۲۴ ولت DC مشخص شده که تغذیه آن از Buspro تأمین می‌شود.

اتصال تجهیزات DMX

دیتاشیت استفاده از کابل زوج تابیده شیلددار را برای اتصال DMX توصیه می‌کند و طول کابل باید کمتر از ۲۰۰ متر باشد.

همچنین تعداد تجهیزات DMX متصل کمتر از ۳۲ دستگاه اعلام شده است.

این محدودیت با ۴۸ کانال کنترلی دستگاه متفاوت است؛ ۴۸ کانال بیانگر ساختار کنترلی محصول است و نباید به معنی امکان اتصال مستقیم ۴۸ تجهیز DMX مستقل تفسیر شود.

طراحی و نصب داخل تابلو برق

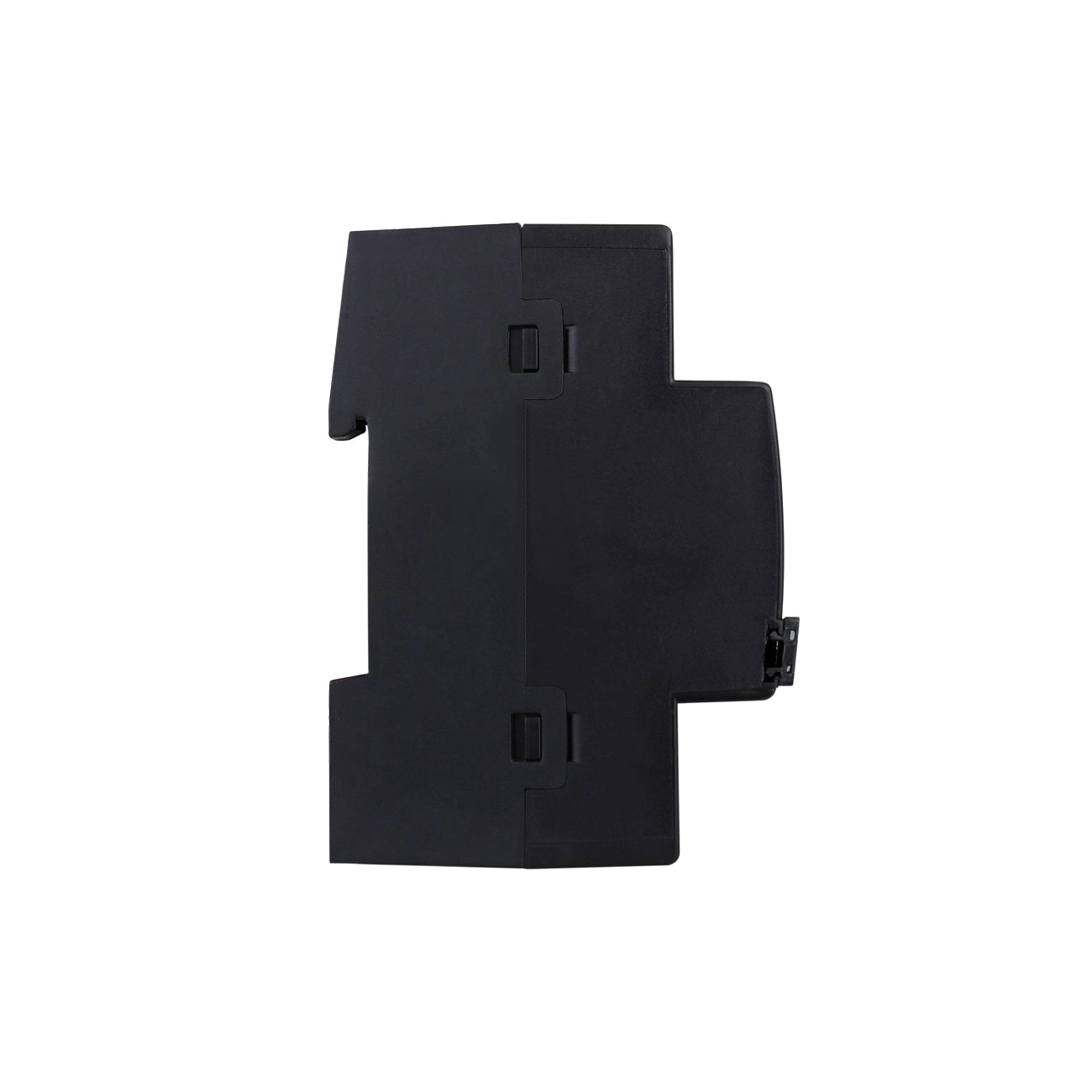

کنترلر MC48IP-DMX.431 دارای ابعاد ۷۲ × ۹۰ × ۶۶ میلی‌متر و وزن خالص ۱۴۱٫۵ گرم است.

بدنه دستگاه از Nylon و PC ساخته شده و درجه حفاظت IP20 دارد.

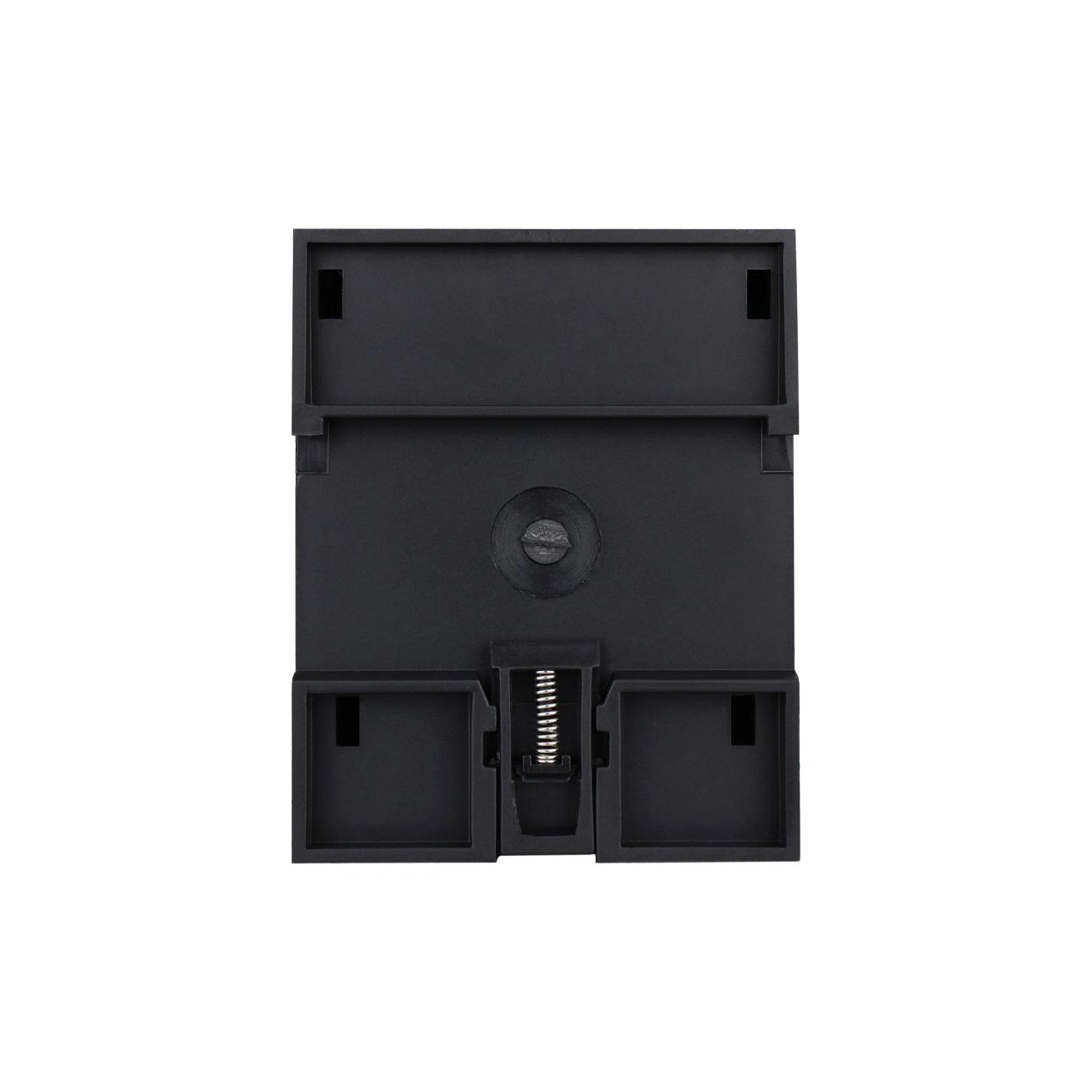

نصب دستگاه روی ریل DIN استاندارد ۳۵ میلی‌متری و داخل تابلو برق انجام می‌شود.

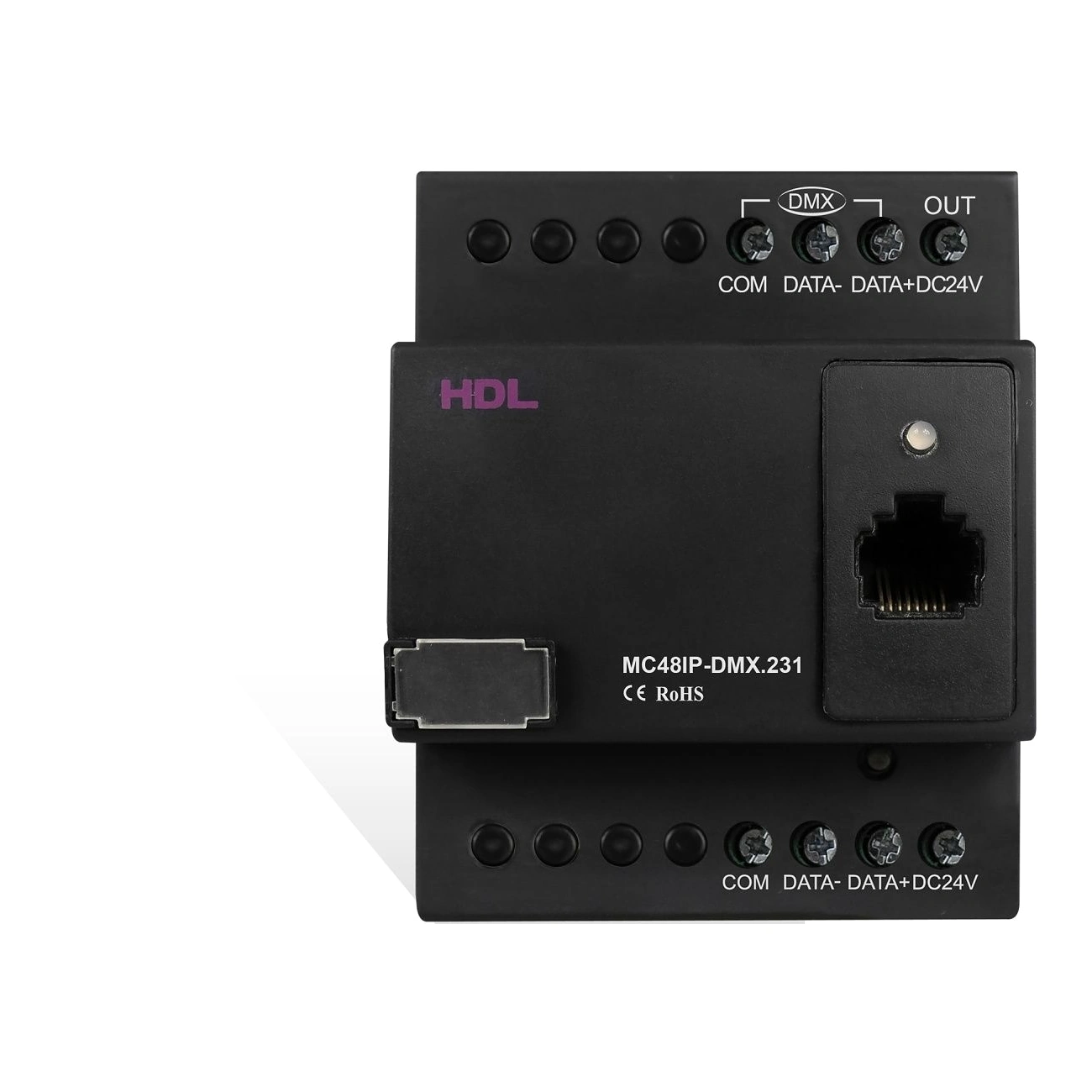

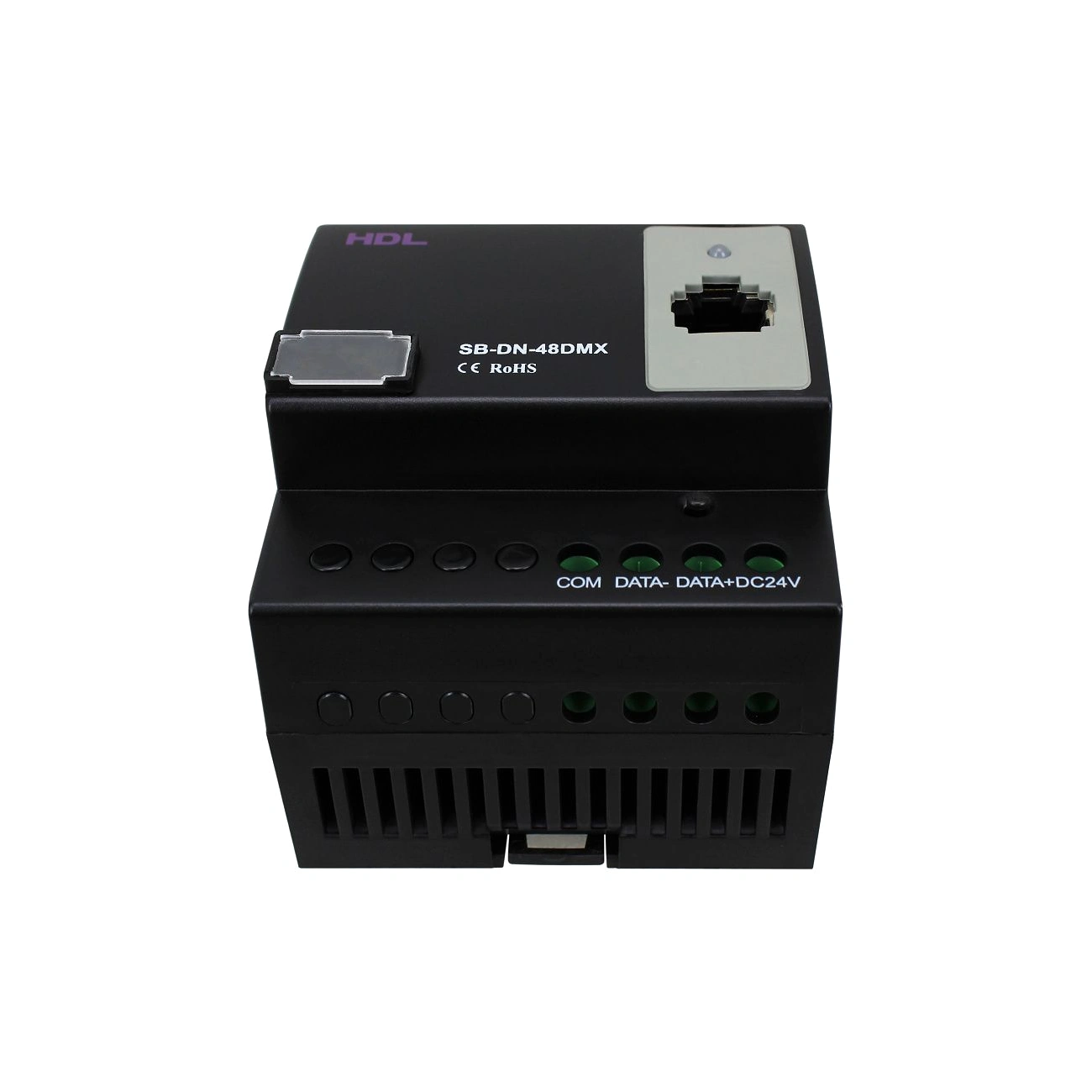

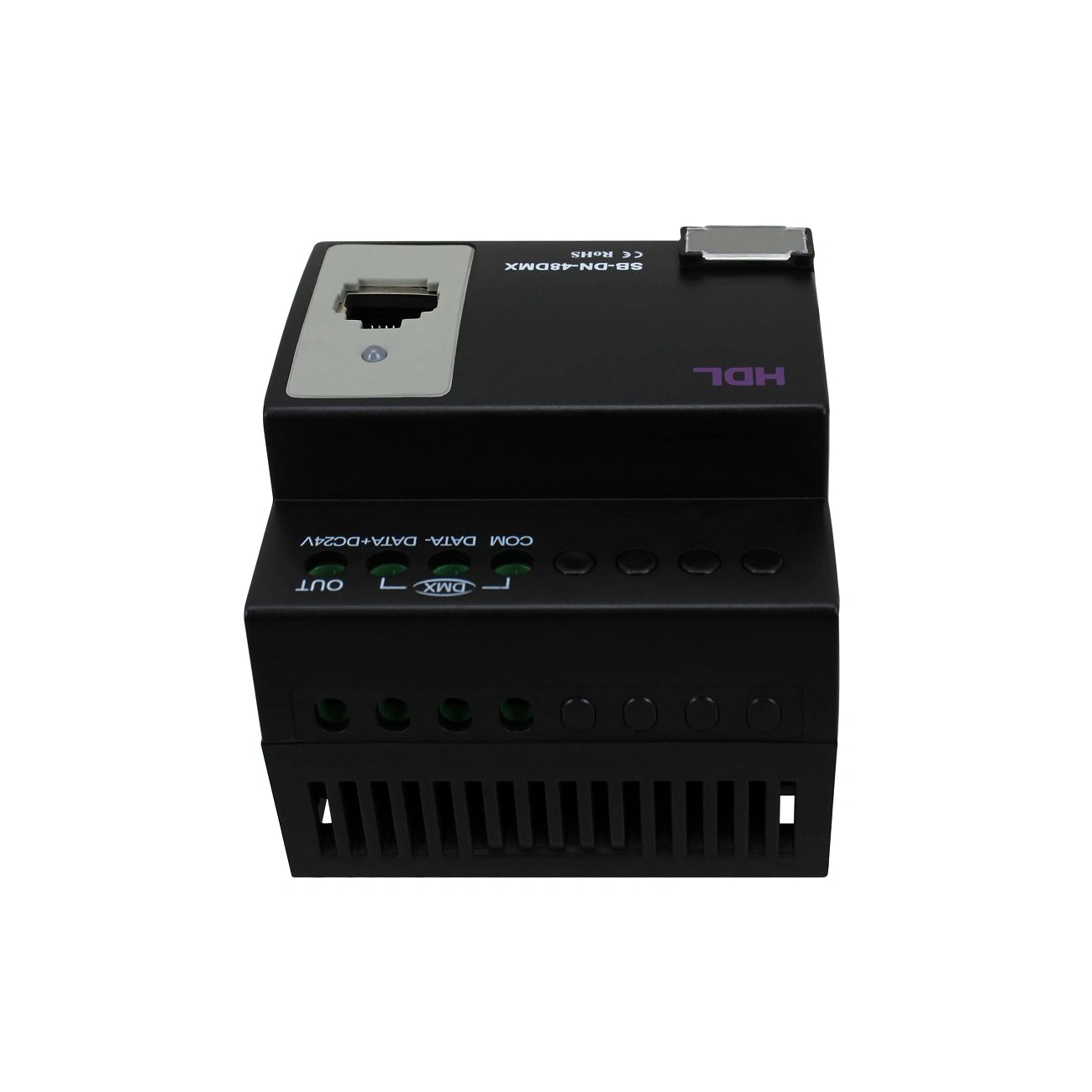

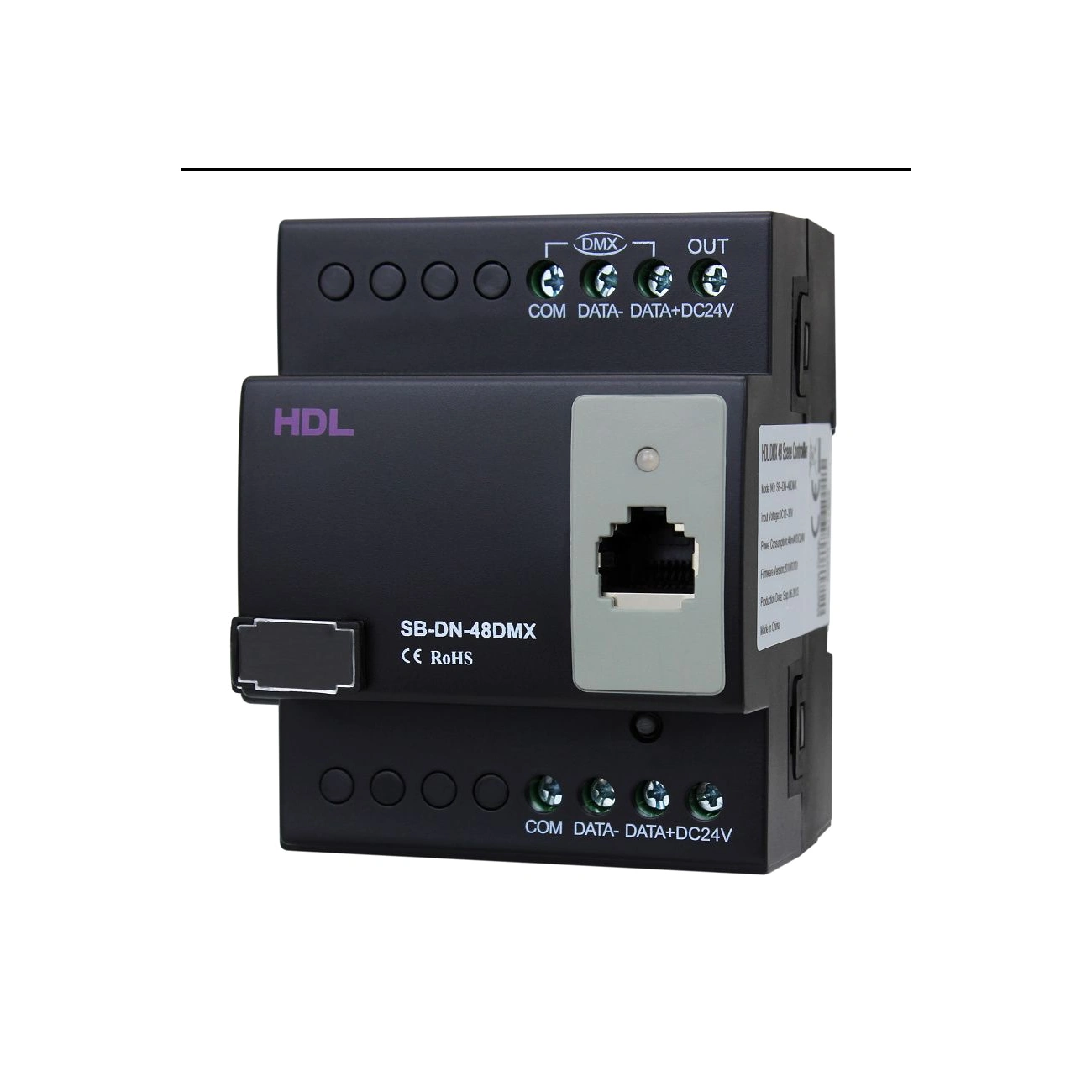

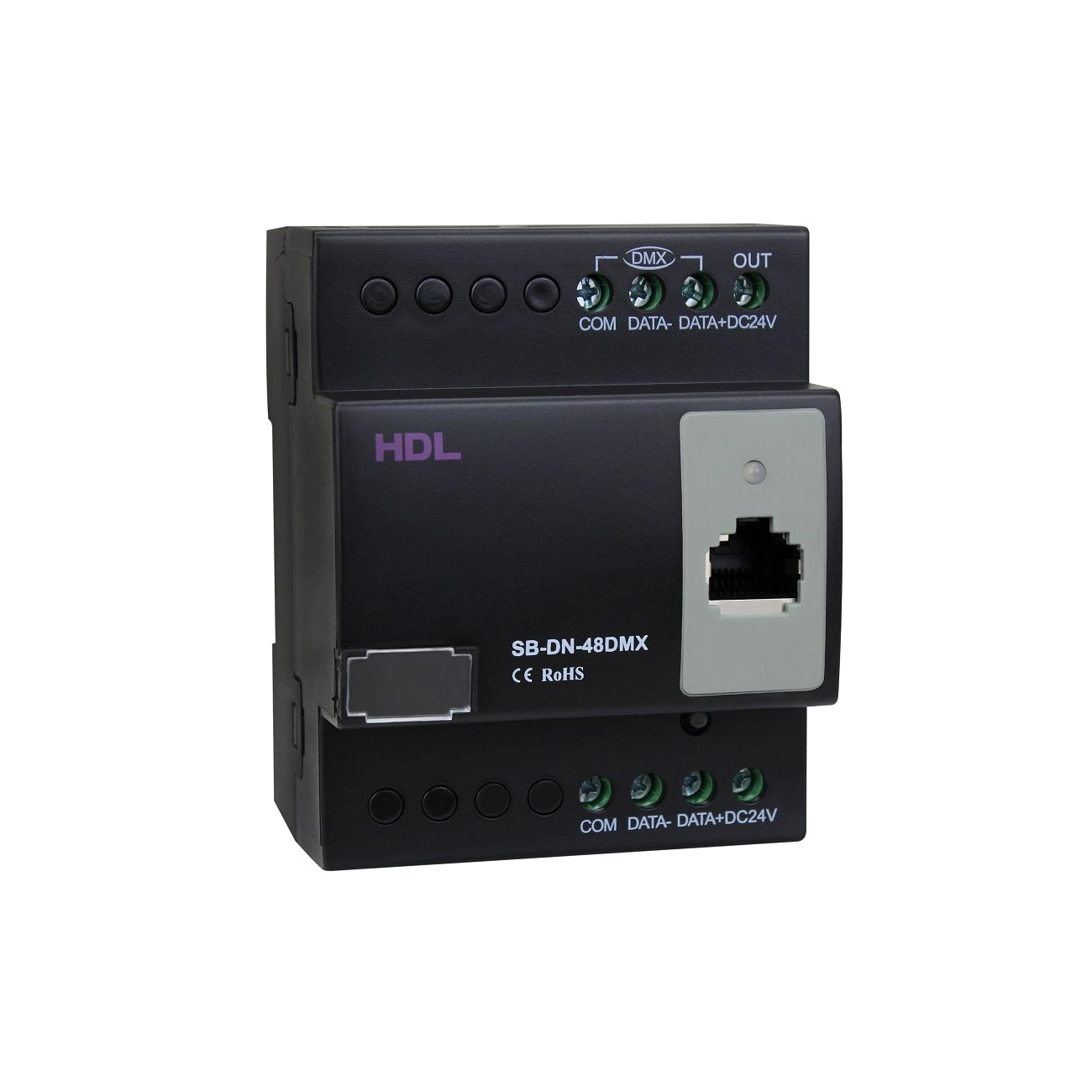

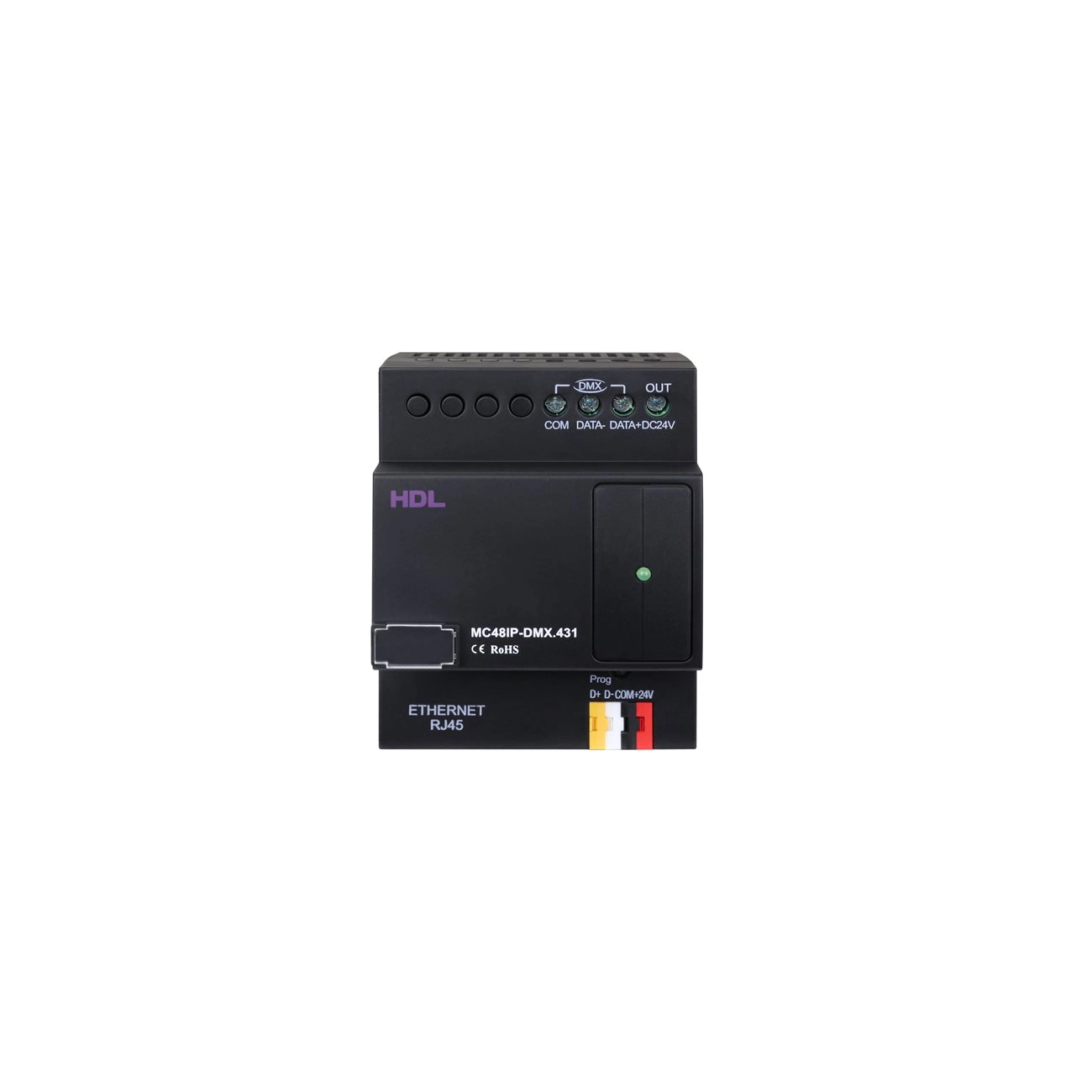

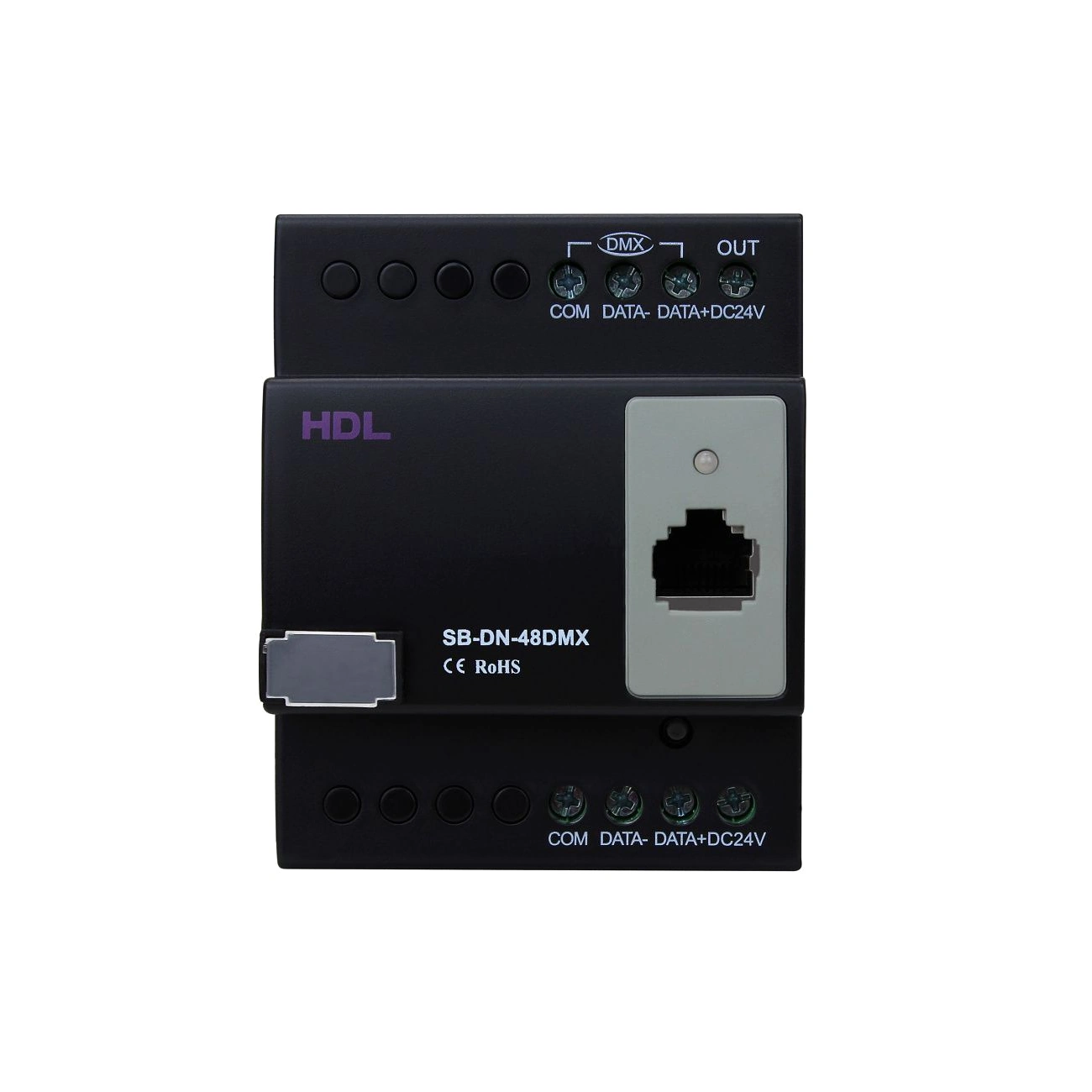

در صفحه دوم دیتاشیت، نمای جلو و جانبی دستگاه به همراه ترمینال خروجی DMX، خروجی ۲۴ ولت DC، نشانگر Data، رابط HDL Buspro و پورت Ethernet RJ45 نمایش داده شده است.

کاربردهای کنترلر DMX هوشمند HDL

کنترلر DMX هوشمند HDL مدل MC48IP-DMX.431 برای مدیریت نورپردازی‌های مبتنی بر DMX در پروژه‌های هوشمند طراحی شده است. نوارهای LED RGB، چراغ‌های RGB و سایر تجهیزات دارای رابط DMX می‌توانند در ساختار این سیستم قرار گیرند.

پشتیبانی از ۴۸ کانال، حداکثر ۴۸ ناحیه مستقل، سناریوها و Sequenceهای متعدد امکان طراحی سیستم‌های نورپردازی متنوع را فراهم می‌کند. تنظیم Threshold و زمان‌های تأخیر حفاظتی هر کانال نیز امکان هماهنگی بیشتر با تجهیزات مختلف را در اختیار طراح سیستم قرار می‌دهد.

پشتیبانی هم‌زمان از DMX512، Art-Net، HDL Net DMX، Buspro و Ethernet باعث می‌شود این کنترلر نقش ارتباطی مهمی در پروژه‌هایی داشته باشد که سیستم هوشمند HDL و تجهیزات نورپردازی DMX باید در یک ساختار یکپارچه کنترل شوند.
