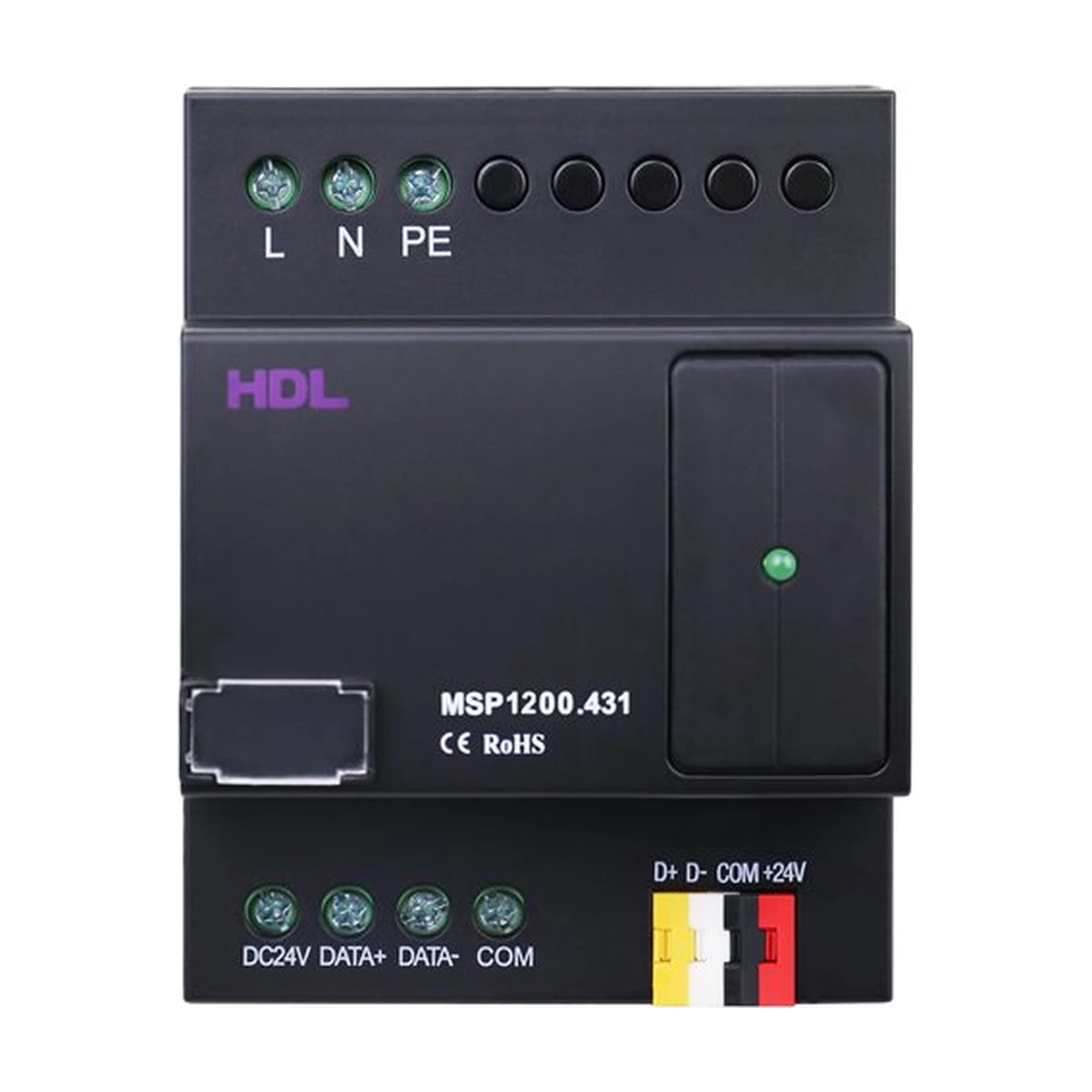

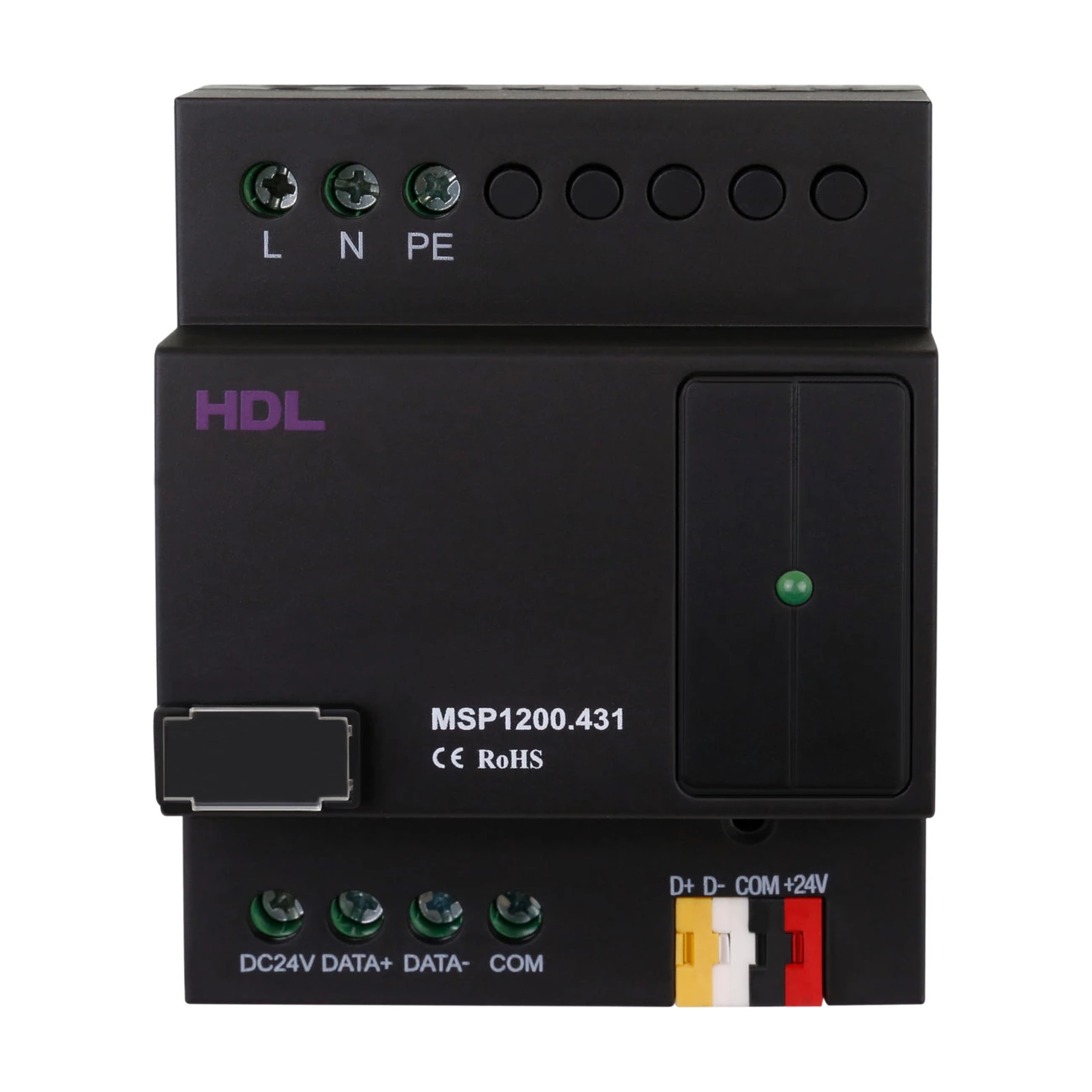

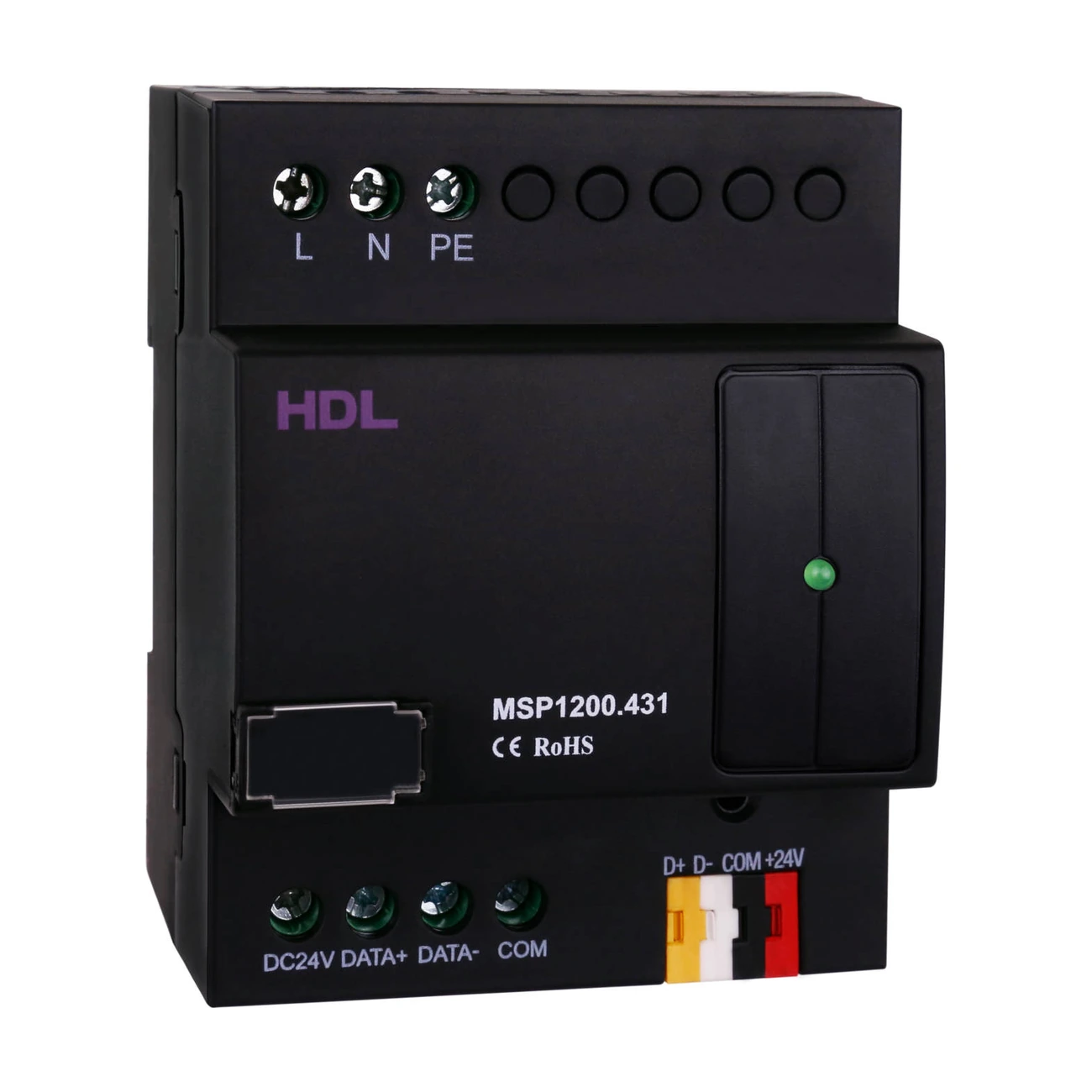

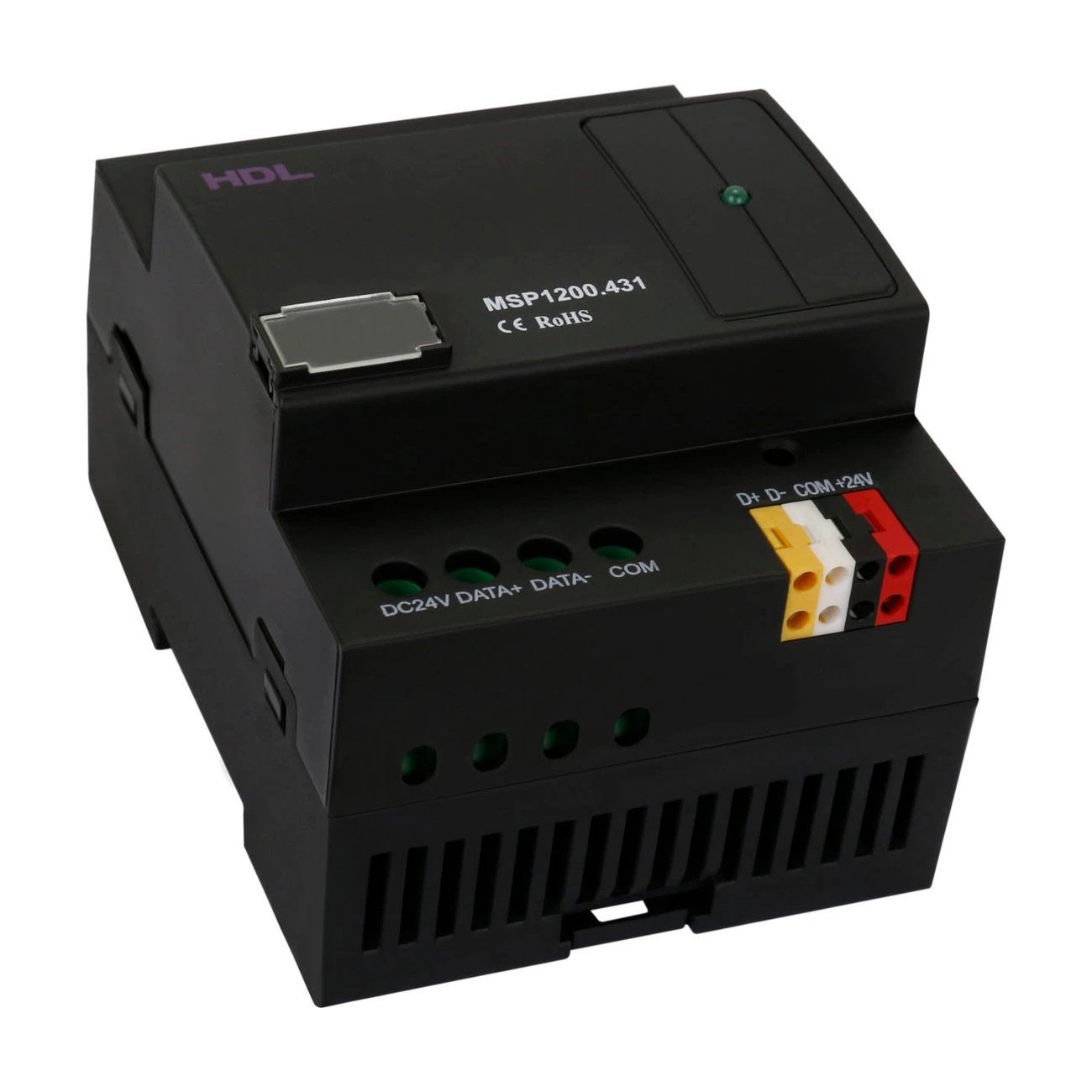

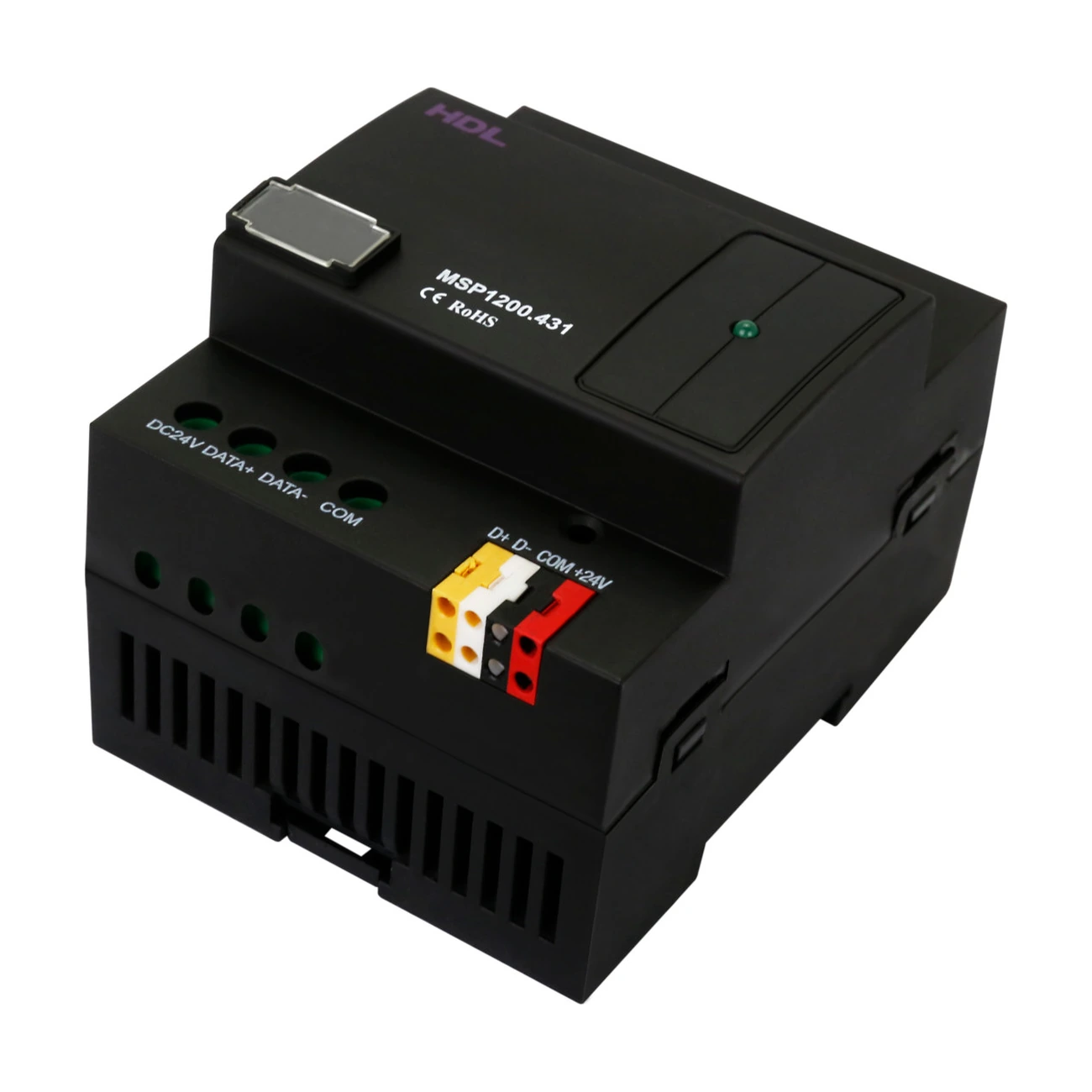

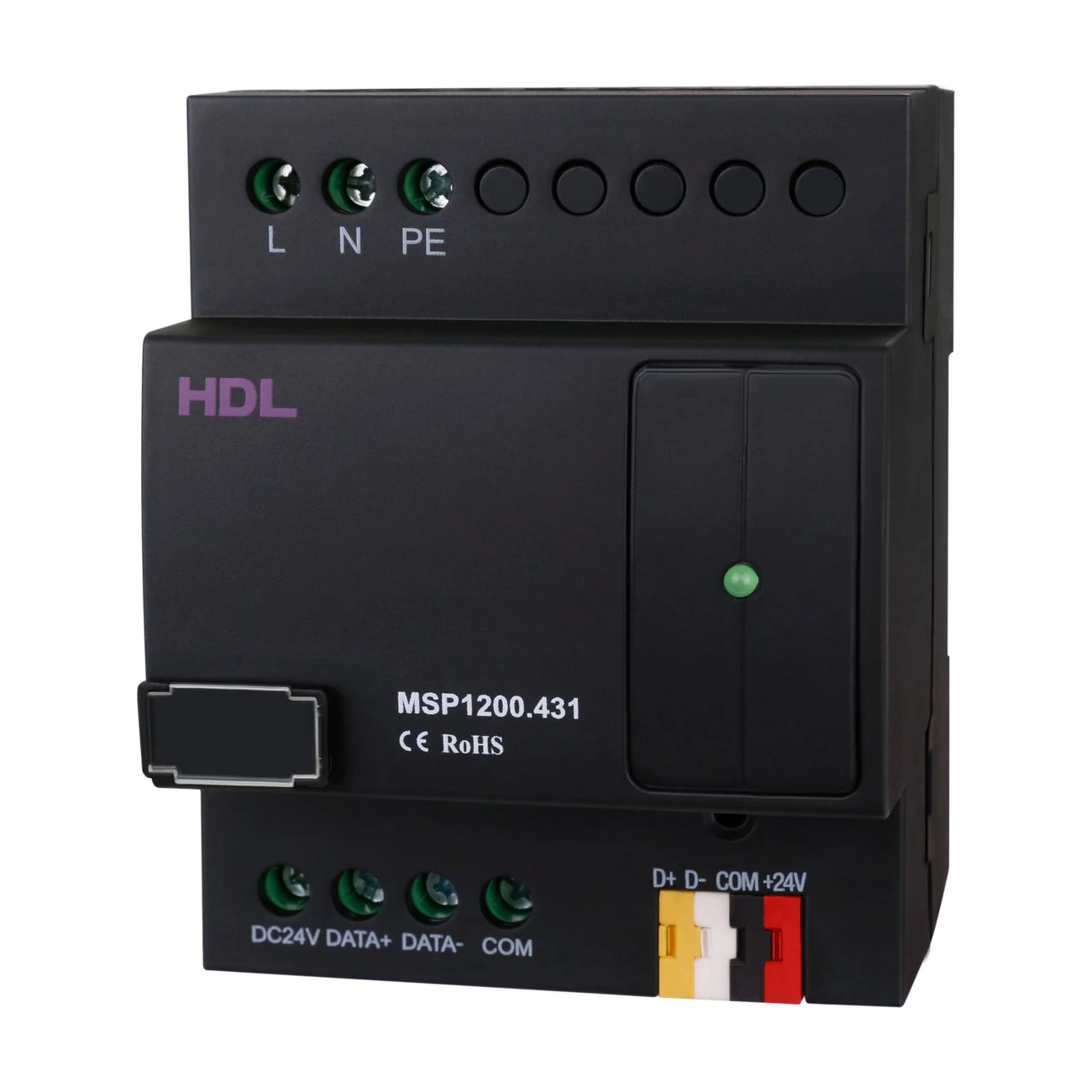

منبع تغذیه 24 ولت 1200 میلی‌آمپر Buspro برند HDL مدل MSP1200.431
منبع تغذیه 24 ولت 1200 میلی‌آمپر Buspro برند HDL مدل MSP1200.431 برای تغذیه تجهیزات هوشمند طراحی شده است. این مدل با خروجی 24V DC و 1.2A، ورودی AC 85–260V، ریپل کمتر از 150mV و حفاظت اتصال کوتاه و اضافه‌جریان عرضه می‌شود.
44,969,000 تومان
- ارسال ۱ تا ۳ روز کاری پس از پرداخت
- پرداخت امن با درگاه بانکی
- مشاوره رایگان انتخاب و نصب: ۰۹۱۲۹۵۳۴۲۹۹
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست
منبع تغذیه 1200 میلی‌آمپر Buspro برند HDL مدل MSP1200.431
منبع تغذیه 24 ولت 1200 میلی‌آمپر Buspro برند HDL مدل MSP1200.431 یک ماژول تابلویی برای تأمین برق تجهیزات شبکه هوشمند HDL Buspro است. این محصول برق ورودی 85 تا 260 ولت AC با فرکانس 50 تا 60 هرتز را به 24 ولت DC تبدیل کرده و حداکثر جریان خروجی کل 1200 میلی‌آمپر را در اختیار تجهیزات Buspro قرار می‌دهد.
این منبع تغذیه دارای دو ترمینال اتصال است، اما طبق دیتاشیت HDL مجموع جریان خروجی هر دو ترمینال حداکثر 1200mA است. ریپل خروجی کمتر از 150mV، حفاظت اتصال کوتاه و اضافه‌جریان و نصب روی ریل DIN از مهم‌ترین ویژگی‌های این مدل هستند.
خروجی 24 ولت DC با جریان 1200 میلی‌آمپر
HDL MSP1200.431 ولتاژ 24V DC را برای تغذیه تجهیزات سیستم HDL Buspro فراهم می‌کند.
حداکثر جریان خروجی دستگاه 1200mA یا 1.2A است. این ظرفیت باید متناسب با مجموع مصرف تجهیزات Buspro موجود روی شبکه در نظر گرفته شود.
دو ترمینال با جریان کل 1200mA
این مدل دارای دو ترمینال اتصال برای خروجی Buspro است.
نکته مهم این است که هر ترمینال به‌صورت مستقل 1200mA ارائه نمی‌دهد؛ HDL صراحتاً حداکثر جریان خروجی مجموع دو ترمینال را 1200mA اعلام کرده است.
ورودی 85 تا 260 ولت AC
محدوده ولتاژ ورودی منبع تغذیه AC 85–260V با فرکانس 50–60Hz است.
در دیاگرام سیم‌کشی صفحه دوم، ترمینال‌های L، N و PE برای ورودی برق AC نمایش داده شده‌اند و اتصال AC110V/220V نیز در نمونه نصب مشخص شده است.
ریپل خروجی کمتر از 150mV
Output Ripple Wave این منبع تغذیه کمتر از 150mV اعلام شده است.
این مقدار یکی از مشخصات اصلی خروجی DC دستگاه است و در جدول پارامترهای الکتریکی دیتاشیت ذکر شده است.
حفاظت در برابر اتصال کوتاه
HDL MSP1200.431 دارای Short Circuit Protection است.
این قابلیت برای حفاظت منبع تغذیه در برابر شرایط اتصال کوتاه در خروجی دستگاه در نظر گرفته شده است.
حفاظت در برابر اضافه‌جریان
این مدل علاوه بر اتصال کوتاه، دارای Over Current Protection نیز هست.
وجود این دو قابلیت حفاظتی برای منبع تغذیه‌ای که وظیفه تأمین برق تجهیزات شبکه Buspro را بر عهده دارد اهمیت بالایی دارد.
اتصال مستقیم به HDL Buspro
خروجی منبع تغذیه برای اتصال به شبکه HDL Buspro طراحی شده است.
چهار مسیر اصلی کابل Buspro شامل DC24V، COM، DATA- و DATA+ هستند. در کابل HDL Buspro/KNX نیز رنگ قرمز برای DC24V، مشکی برای COM، سفید برای DATA- و زرد برای DATA+ مشخص شده است.
پشتیبانی از کابل CAT5E
برای اجرای شبکه می‌توان از CAT5E یا کابل HDL Buspro/KNX استفاده کرد.
روش اتصال Buspro نیز طبق دیتاشیت به‌صورت Series Connection یا Hand-in-Hand است.
استفاده از چند منبع تغذیه در یک شبکه
در پروژه‌هایی که مصرف تجهیزات از ظرفیت یک منبع بیشتر باشد، امکان استفاده از چند منبع تغذیه وجود دارد؛ اما نحوه اتصال آن‌ها اهمیت زیادی دارد.
HDL اعلام کرده است هنگام اتصال دو Power Supply باید مسیر 24V DC بین دو بخش شبکه قطع شود. دیاگرام صفحه دوم نیز محل Cut here را روی خط DC24V نشان می‌دهد، در حالی که خطوط COM، DATA- و DATA+ ادامه پیدا می‌کنند.
نشانگر وضعیت منبع تغذیه
در قسمت جلویی MSP1200.431 یک Power Supply Indicator قرار دارد.
محل این نشانگر در دیاگرام صفحه دوم دیتاشیت مشخص شده و برای نمایش وضعیت عملکرد منبع تغذیه استفاده می‌شود.
نصب روی ریل DIN

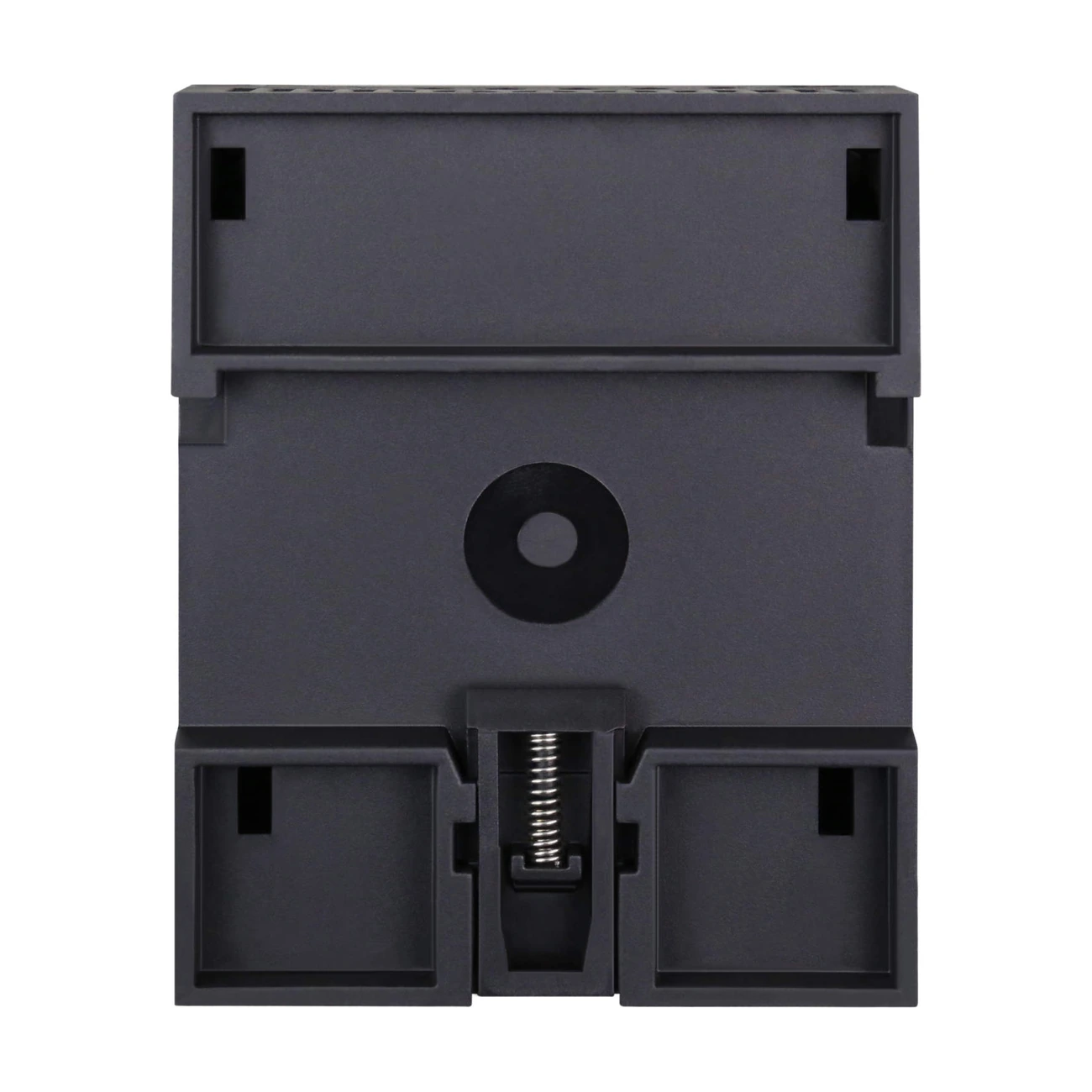

این منبع تغذیه برای نصب داخل Distribution Box و روی ریل DIN استاندارد ۳۵ میلی‌متری طراحی شده است.
ابعاد دستگاه 72×90×66 میلی‌متر و وزن خالص آن 188 گرم است.
بدنه و درجه حفاظت
بدنه MSP1200.431 از Nylon و PC ساخته شده و درجه حفاظت آن IP20 است.
دمای کاری مجاز دستگاه از 5- تا 45+ درجه سانتی‌گراد و رطوبت نسبی کاری تا 90 درصد اعلام شده است.
نکات مهم نصب و ایمنی
حداکثر گشتاور مجاز برای سفت‌کردن پیچ‌ها 0.4Nm است و برای کابل ورودی AC سطح مقطع 0.75 تا 1.5 میلی‌متر مربع ذکر شده است.
برق AC نباید وارد رابط Buspro یا ترمینال 24V DC شود. همچنین دستگاه نباید در تماس با مایعات و گازهای خورنده قرار گیرد و محل نصب باید دارای تهویه مناسب باشد.
کاربرد منبع تغذیه 1200 میلی‌آمپر Buspro
منبع تغذیه 24 ولت 1200 میلی‌آمپر Buspro برند HDL مدل MSP1200.431 برای تأمین برق تجهیزات شبکه HDL Buspro در تابلو سیستم هوشمند استفاده می‌شود. خروجی 24V DC با ظرفیت کل 1.2A امکان تغذیه تجهیزات Buspro را متناسب با مجموع مصرف آن‌ها فراهم می‌کند.
در پروژه‌های بزرگ‌تر می‌توان از چند منبع تغذیه استفاده کرد؛ با این حال مطابق دیاگرام صفحه دوم HDL، هنگام استفاده از دو منبع باید مسیر DC24V بین دو بخش شبکه از یکدیگر جدا شود تا خروجی 24 ولت دو Power Supply مستقیماً به یکدیگر متصل نشود.
| وزن | 188 کیلوگرم |
|---|---|
| ابعاد | 72 × 90 × 66 سانتیمتر |
| آمپراژ | 1200mA |
| نوع اتصال | باسیم |
| پروتکل ارتباطی | Buspro |
| نوع محصول | منبع تغذیه Buspro |
| کاربرد | تأمین برق تجهیزات HDL Buspro |
| ولتاژ ورودی | AC 85–260V |
| فرکانس ورودی | 50–60Hz |
| ولتاژ خروجی | DC 24V |
| جریان خروجی کل | 1200mA / 1.2A |
| تعداد ترمینال اتصال | ۲ |
| ریپل خروجی | کمتر از 150mV |
| حفاظت اتصال کوتاه | دارد |
| حفاظت اضافه‌جریان | دارد |
| کابل Buspro | CAT5E یا HDL Buspro/KNX |
| روش اتصال Buspro | Series / Hand-in-Hand |
| سطح مقطع کابل ورودی AC | 0.75–1.5mm² |
| جنس بدنه | Nylon، PC |
| نصب | ریل DIN استاندارد ۳۵ میلی‌متری |
| درجه حفاظت | IP20 |
